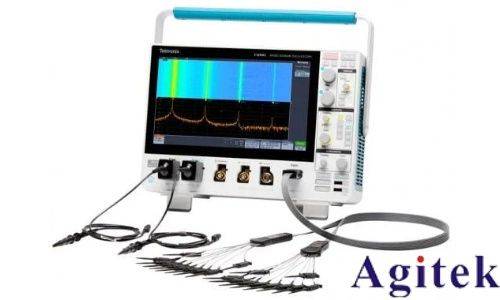

在现代电子系统设计中，电源完整性（Power Integrity, PI）是确保电路稳定可靠运行的关键环节。随着微处理器、高速数字电路和高频开关电源的广泛应用，电源噪声、纹波及瞬态响应等问题日益突出。使用泰克示波器进行电源完整性测试时，科学的测量技巧与合理的探头选型至关重要。

一、电源完整性测试核心技巧

1. 使用50Ω输入阻抗：建议将示波器通道设置为50Ω输入，因其噪声水平较低，有助于实现高精度测量。测量前可进行“指零测试”，评估系统本底噪声。

2. 合理控制带宽：电源噪声主要集中在低频段，但高频瞬态干扰也不容忽视。应根据实际需求选择适当带宽，避免噪声干扰，同时保留关键信号成分。

3. 优先使用低衰减探头：如1:1探头，可减少信号衰减，提高信噪比。对于小幅度电源纹波测量尤为适用。

4. 利用探头偏置功能：放大微弱信号，提升示波器垂直分辨率，便于观察mV级纹波。

5. 注意负载效应：通过50Ω端子直接连接电源时，需评估其对PDN（配电网络）的负载影响，避免测量失真。

6. 结合FFT分析：将时域波形转换为频域，识别特定频率噪声源，如开关电源的开关频率谐波。

7. 有效触发与平均处理：在噪声源触发基础上，采用平均采集模式，滤除随机噪声，突出周期性干扰。

8. 善用专用电源探头：如N7020A电源探头，具备高带宽、低噪声、直流偏置调节等功能，专为电源测量优化。

二、探头选择关键指南

1. 明确测量需求：确定电流/电压范围、频率带宽（如DC-100MHz）、信号类型（直流、交流、脉冲）。

2. 选择合适探头类型：

无源探头：适用于一般电压测量，10×型号最常用，带宽适中，性价比高。

差分探头：用于浮地测量或差分电源噪声，具备高共模抑制比。

高压探头：测量电源母线电压时选用，支持数千伏耐压，保障安全。

电流探头：如泰克TCP系列，用于分析电源输出电流、纹波及动态负载响应。

3. 关注关键参数：

带宽：探头带宽应至少覆盖信号最高频率成分的5次谐波，确保波形完整性。

衰减比：根据信号幅度选择1×、10×或100×，并正确设置示波器对应档位。

输入阻抗与电容：高输入阻抗减少电路加载，低输入电容提升高频响应。

接口兼容性：确保探头BNC或SMA接口与示波器匹配。

4. 考虑环境与安全：在高电压、强电磁干扰或高温环境中，应选用具备绝缘保护、屏蔽设计和高防护等级（如IP65）的探头。

综上所述，电源完整性测试不仅依赖高精度仪器，更需结合科学方法与合理配置。通过掌握测量技巧、精准选型探头，工程师可有效识别电源噪声源，优化PDN设计，提升系统稳定性与电磁兼容性。结合泰克示波器与专业探头，将为电源测试提供强有力的技术支持。
