前言

本期拆解带来的是欧陆通推出的一款800W服务器电源，与常见的交流输入电源不同，这款电源为直流输入，支持-36~-72V输入电压。当输入电压为-36~-41V时，最大连续输出功率为600W。电源输出电压为12V，额定输出电流66A，待机电源输出电压为12V，输出电流为3A。

电源模块采用长条形金属外壳，输入端设有散热风扇，把手，指示灯和直流电源插座。输出端设有金手指连接器。电源模块内部使用PFC+LLC架构，进行高效电源转换。下面充电头网就带来欧陆通这款服务器电源的拆解，一起看看内部的方案和用料。

欧陆通800W直流服务器电源外观

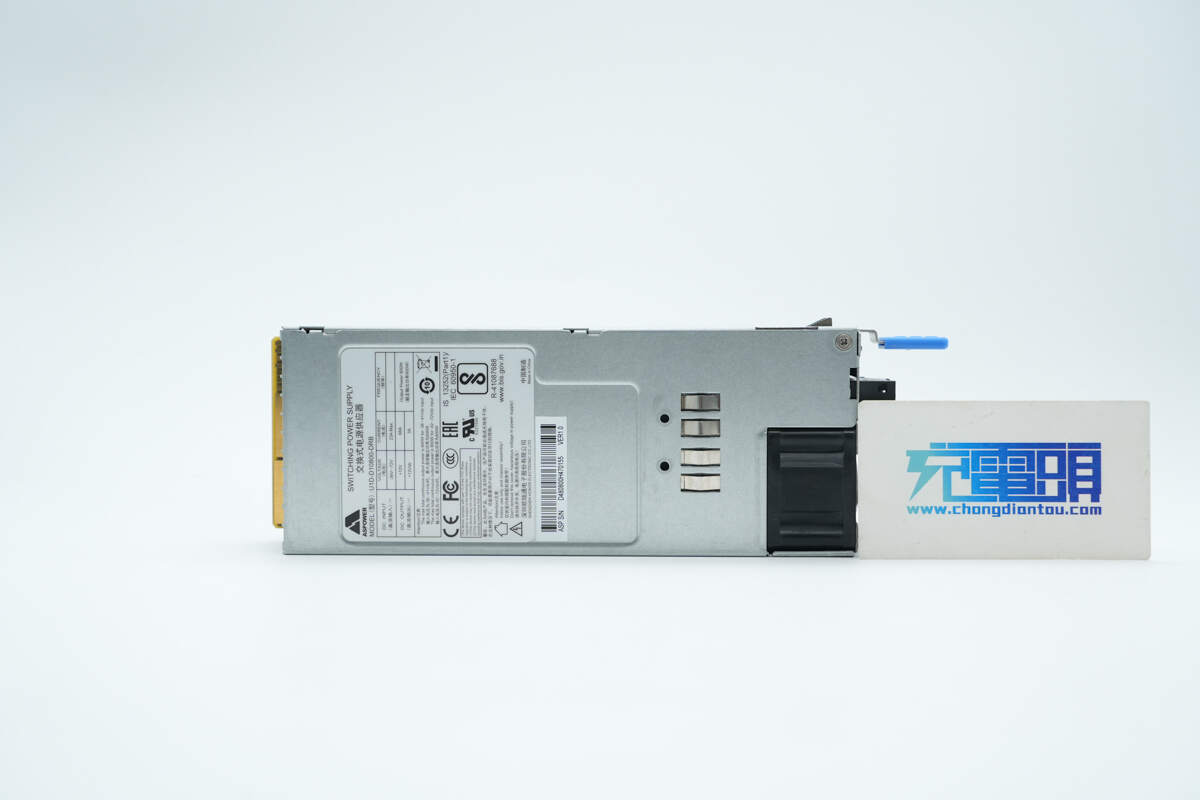

欧陆通800W服务器电源采用金属外壳，正面设有接地弹片。

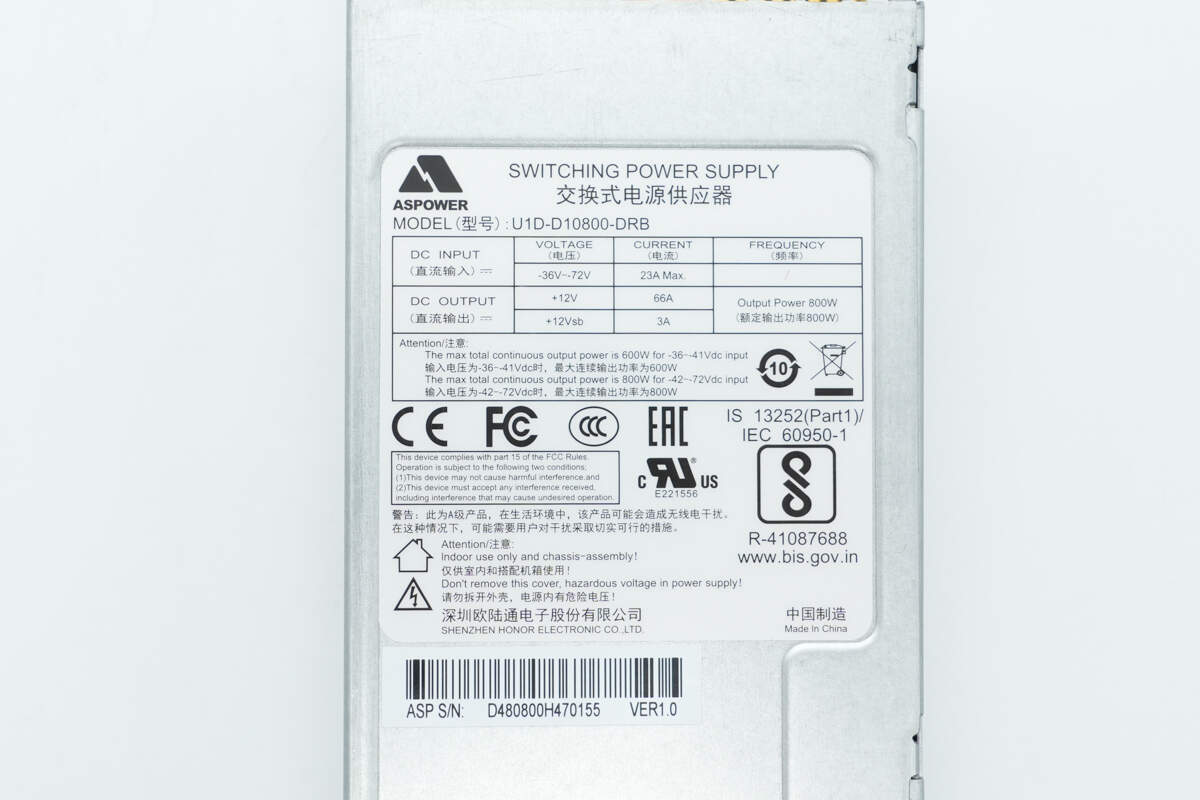

电源机身铭牌特写

型号：U1D-D10800-DRB

直流输入：-36V--72V 23A Max

直流输出：+12V 66A

+12Vsb 3A

输入电压为-36--41Vdc时，最大连续输出功率为600W

输入电压为-42--72Vdc时，最大连续输出功率为800W

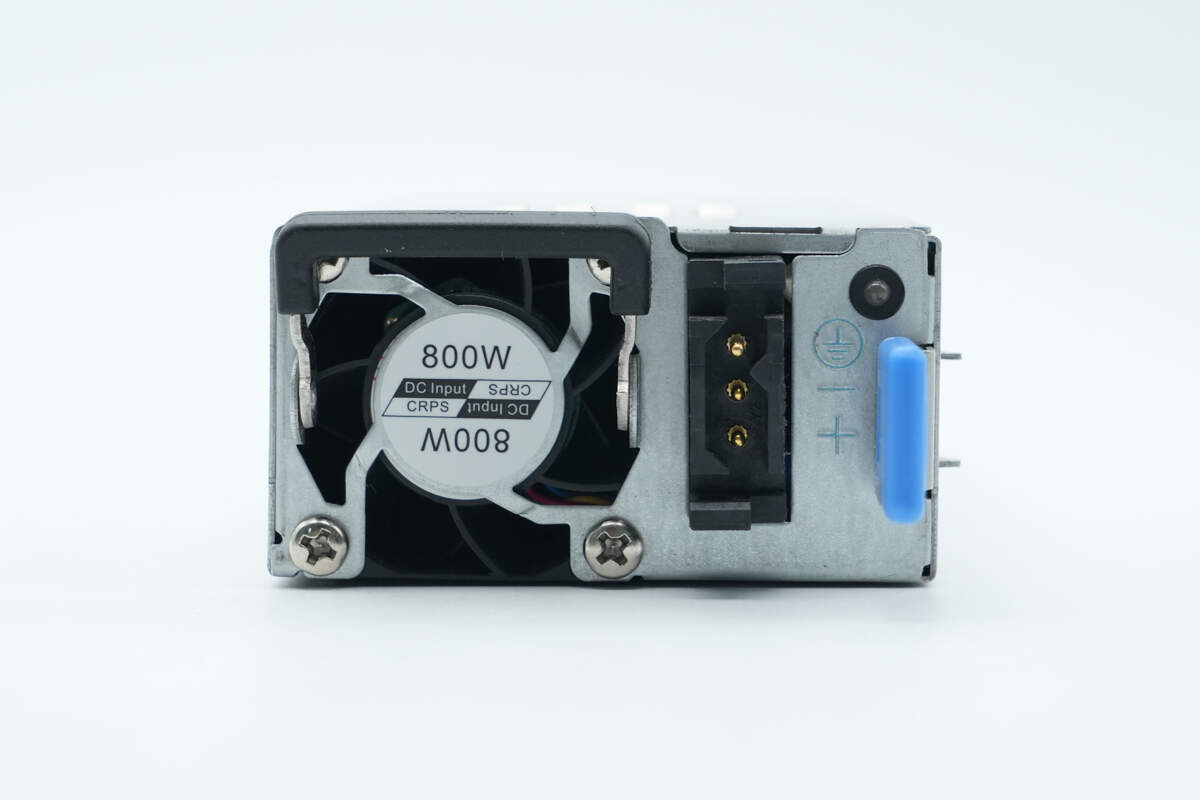

电源输入端设有提手，散热风扇，直流输入插座，电源指示灯和脱扣把手。

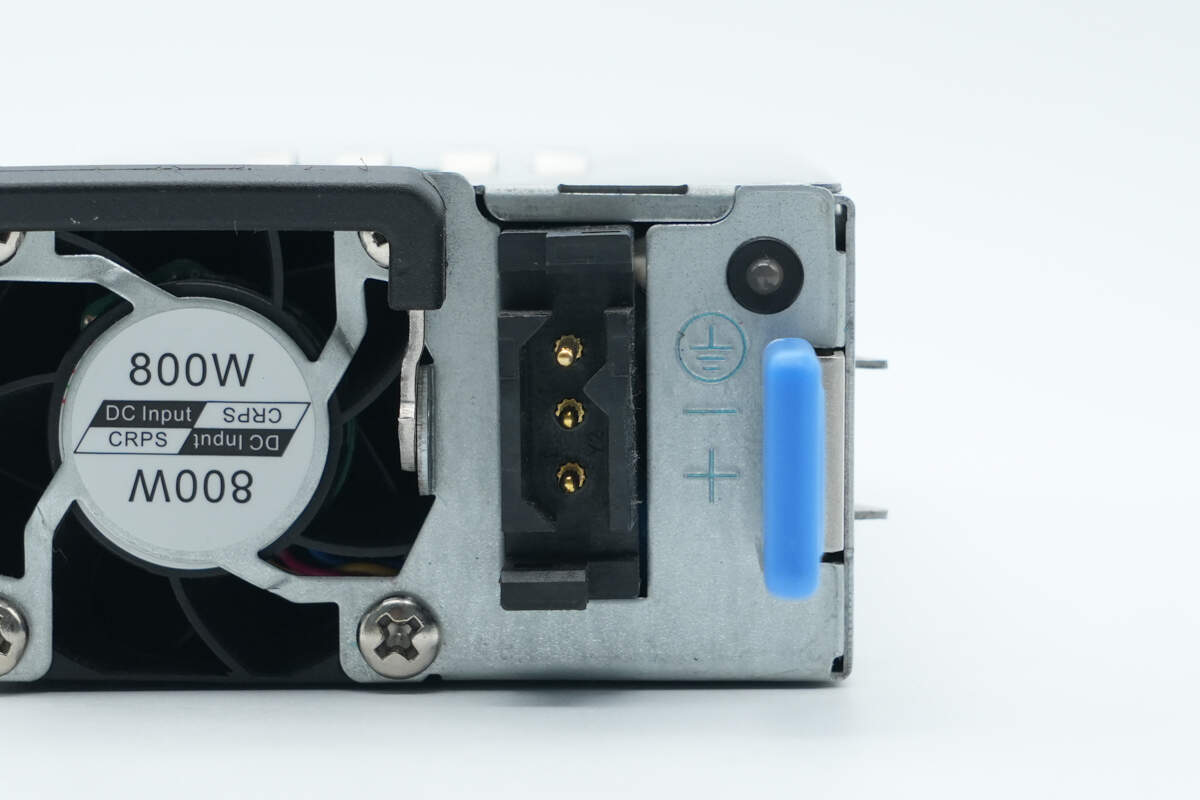

直流输入插座右侧标注接地和正负极标志。

LED状态指示灯特写。

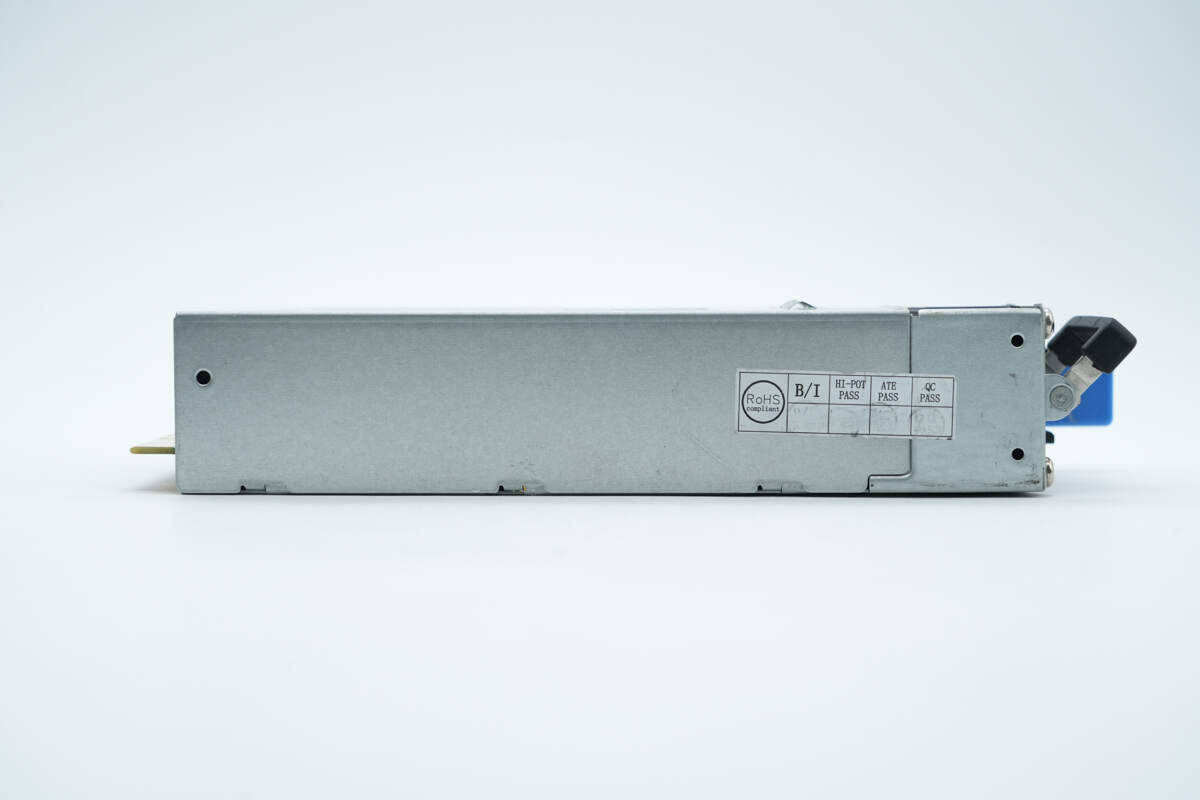

机身侧面粘贴密封贴纸。

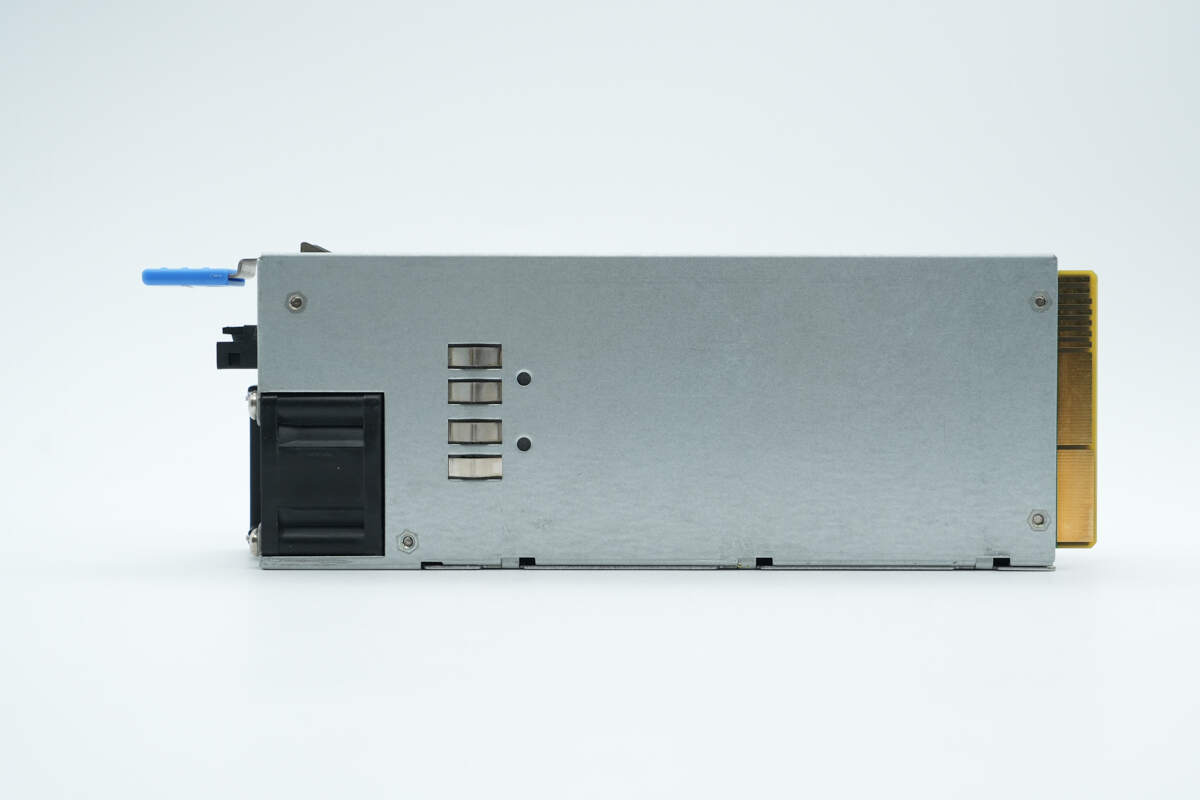

另一侧设有固定卡扣。

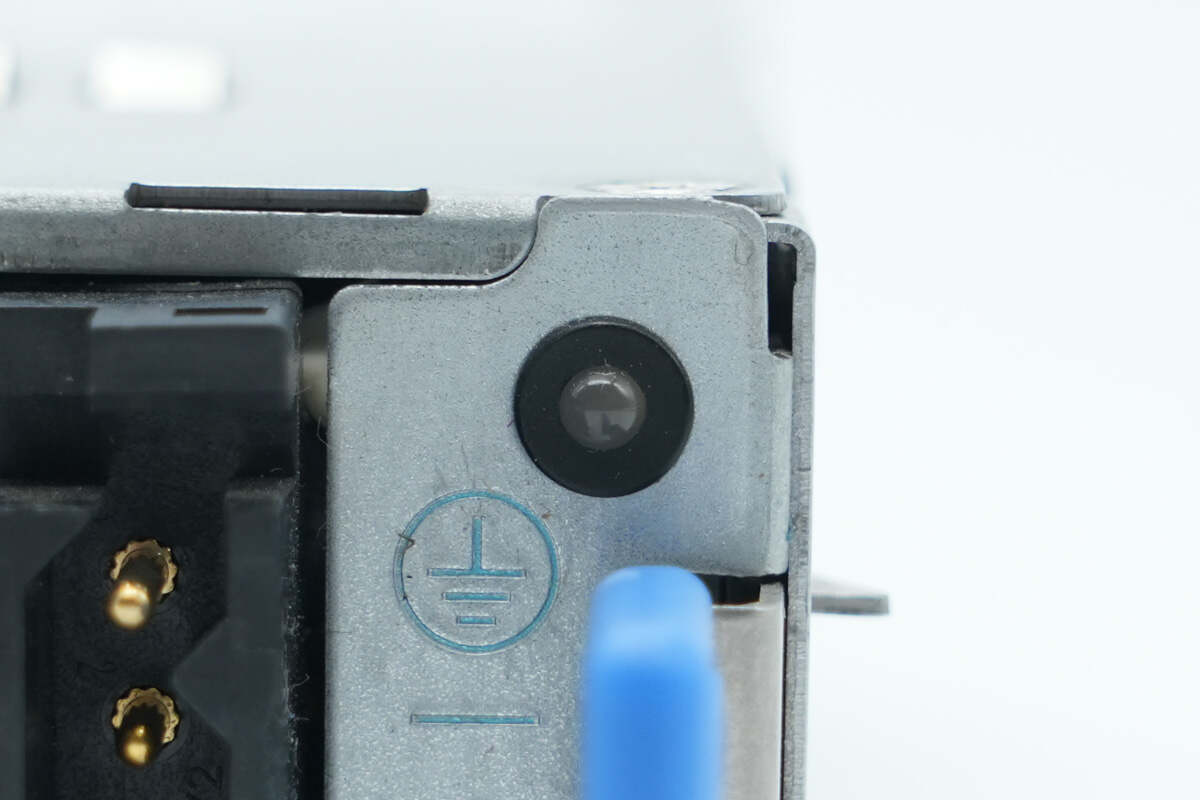

壳体背面设有接地弹片。

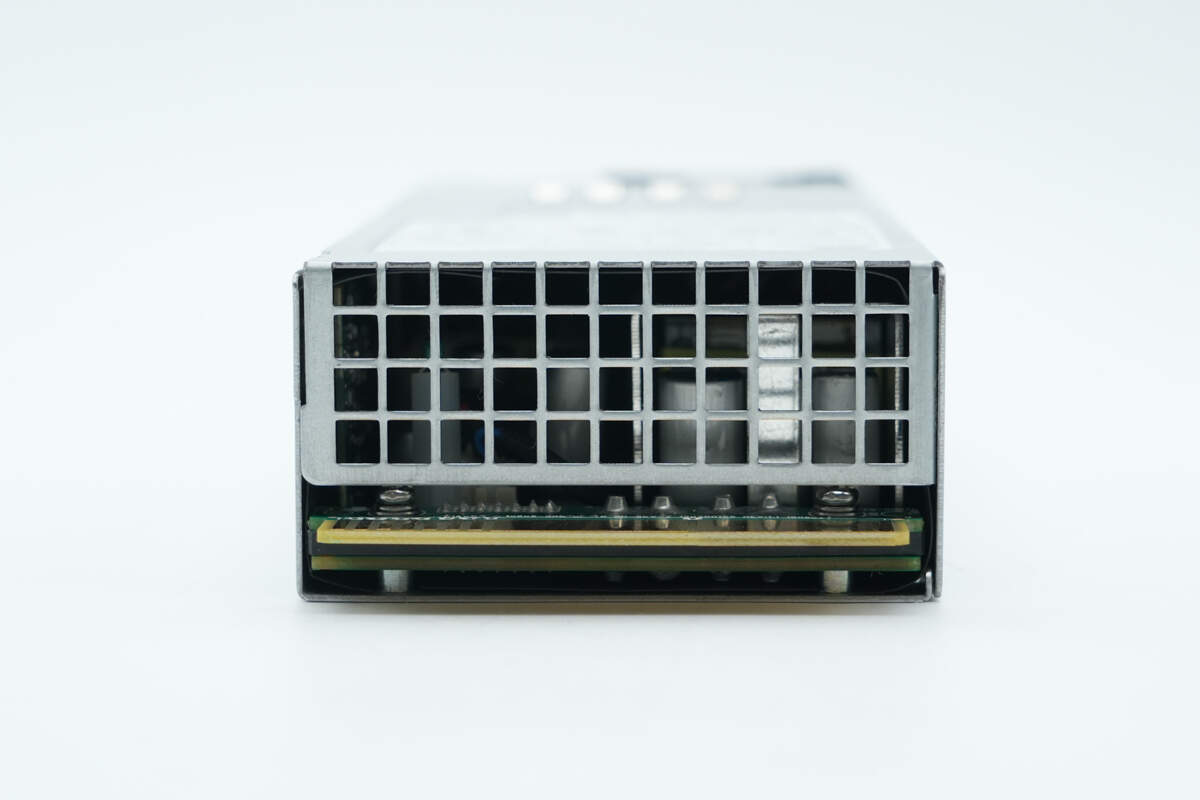

电源输出端外壳设有格栅通风。

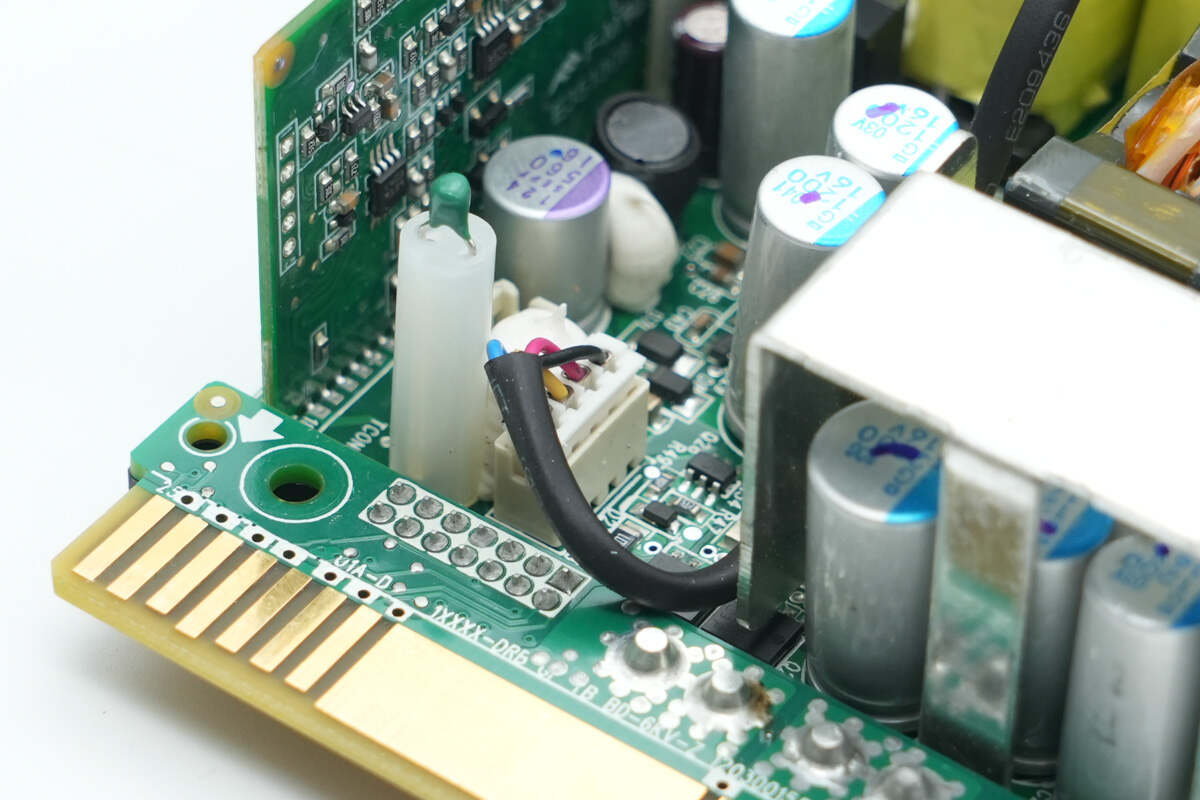

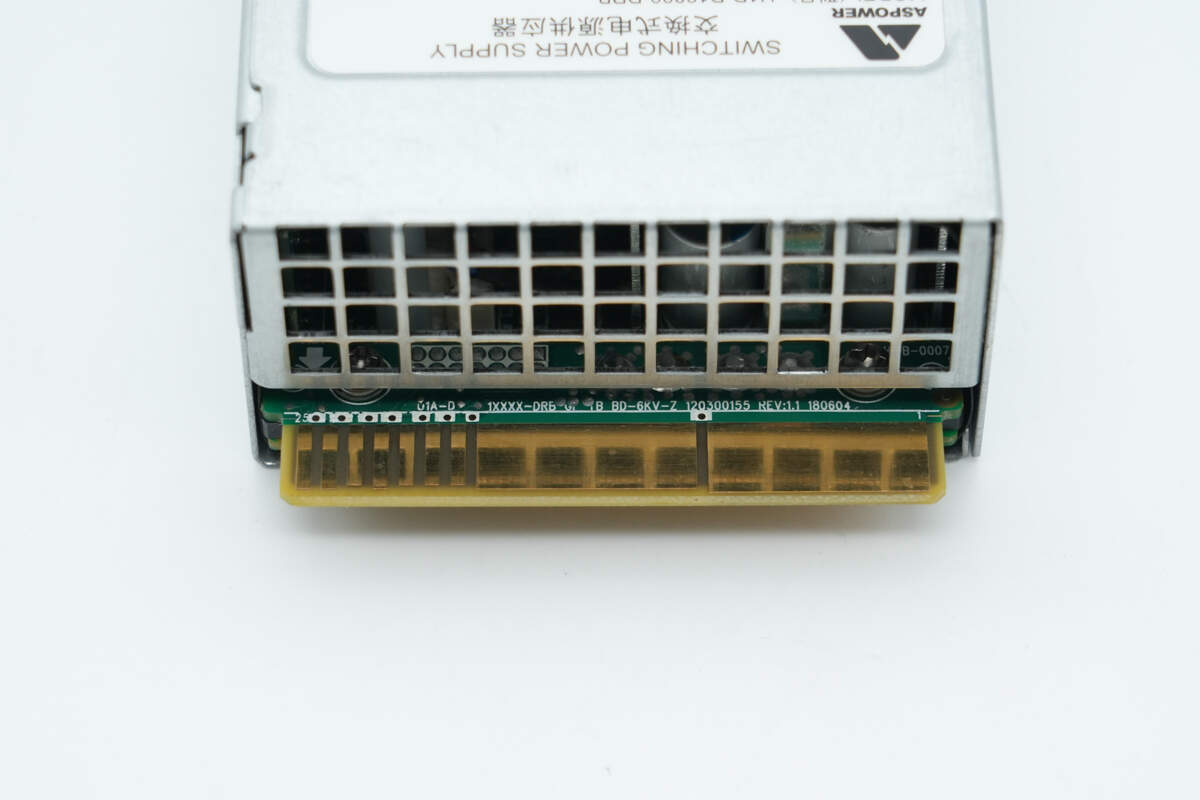

输出端金手指小板特写。

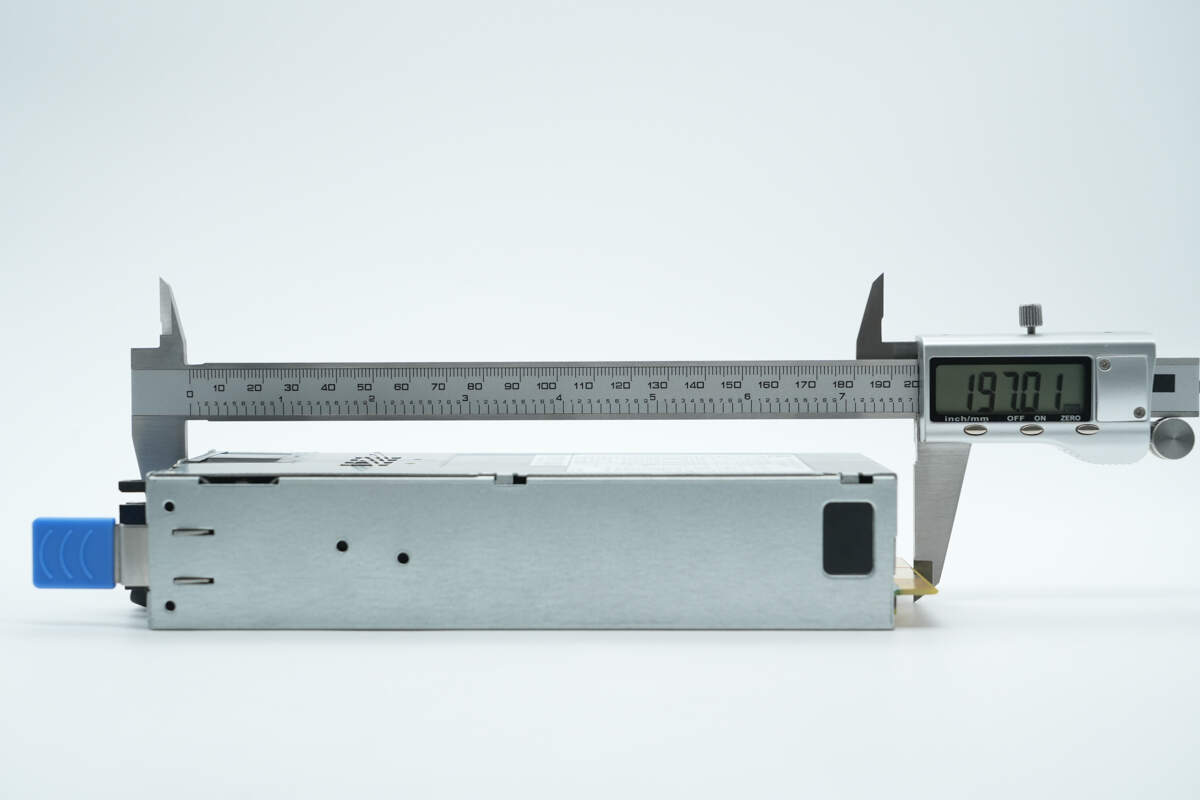

测得电源机身长度约为197mm。

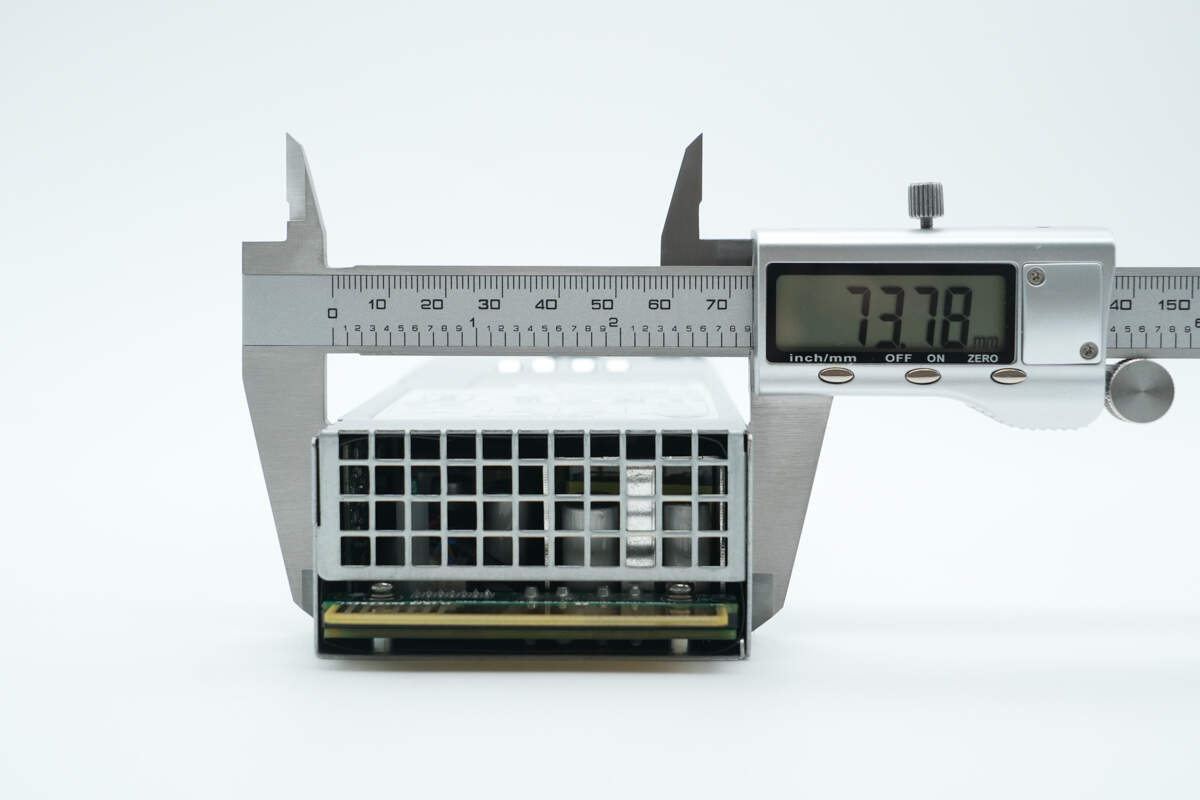

测得电源机身宽度约为73.8mm。

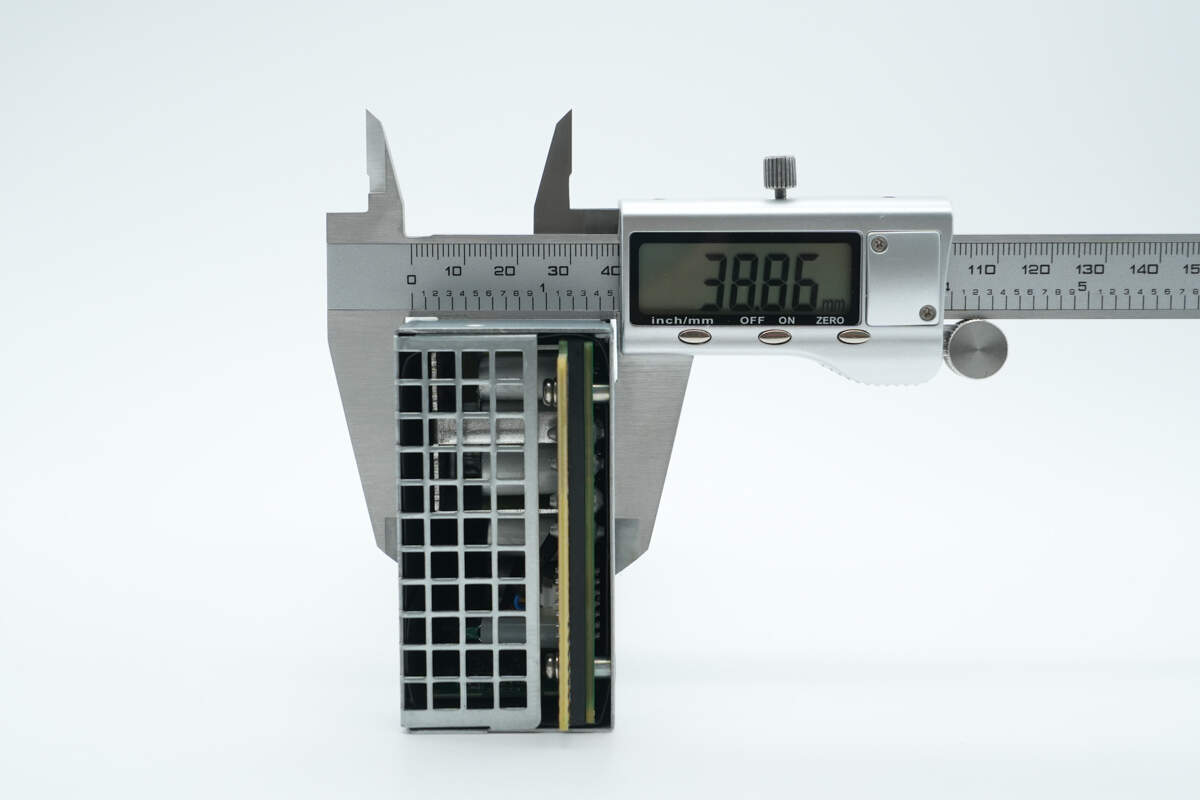

电源机身厚度约为38.9mm。

电源模块拿在手上的大小直观感受。

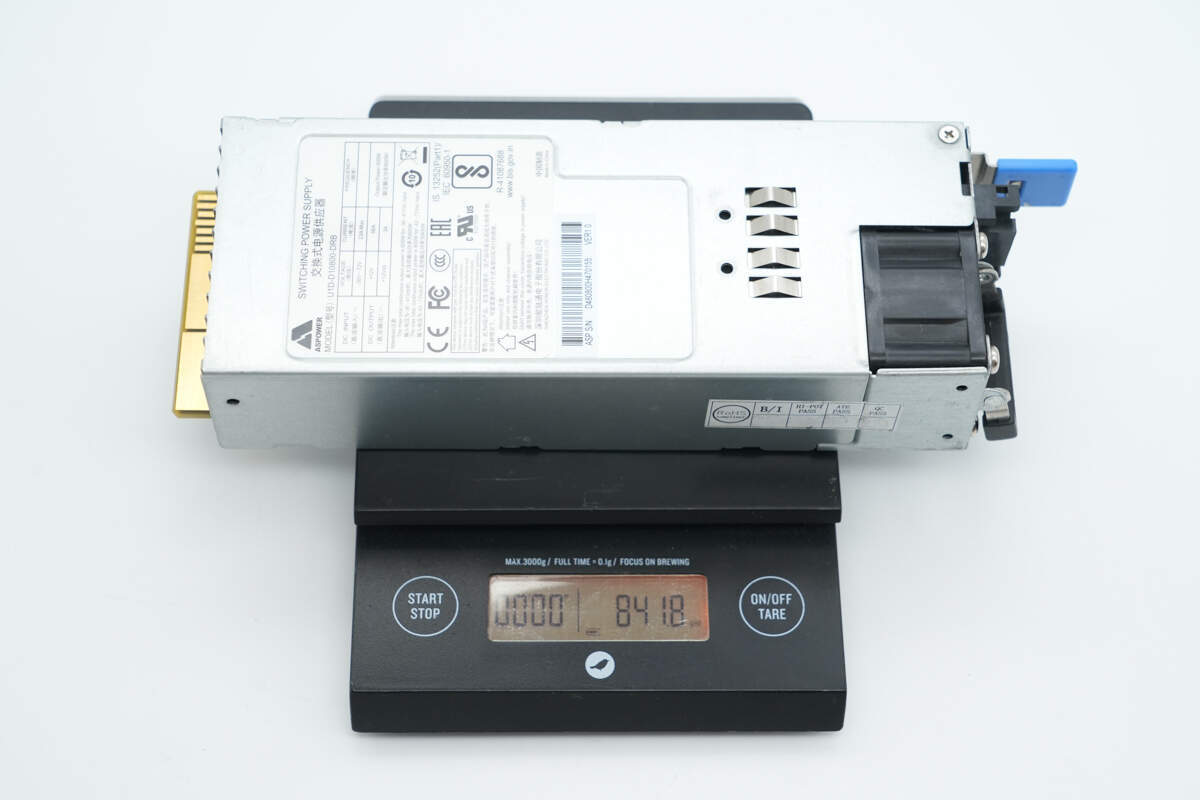

测得电源模块重量约为842g。

欧陆通800W直流服务器电源拆解

看完了欧陆通这款服务器电源的外观展示，下面就进行拆解，一起看看内部的方案和用料。

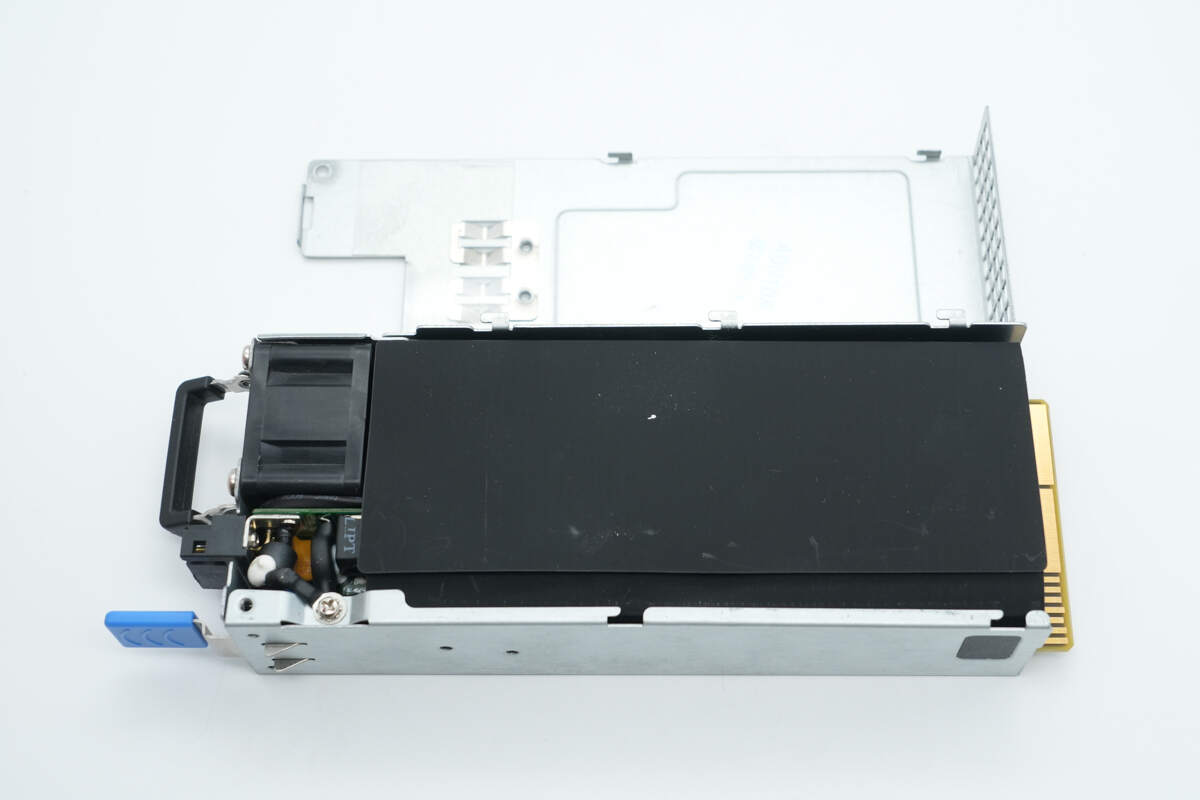

首先拧开固定螺丝，打开电源外壳，PCBA模块覆盖黑色麦拉片绝缘。

从壳体中取出PCBA模块。

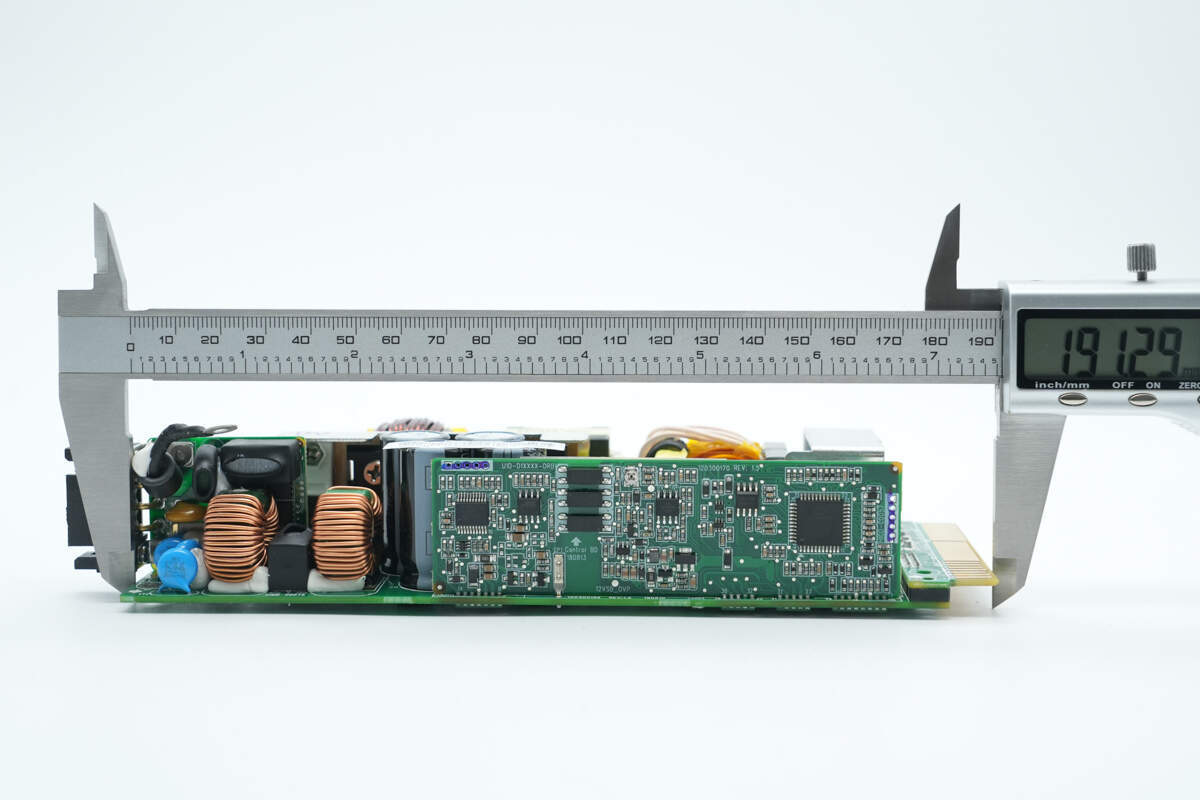

测得PCBA模块长度约为191.3mm。

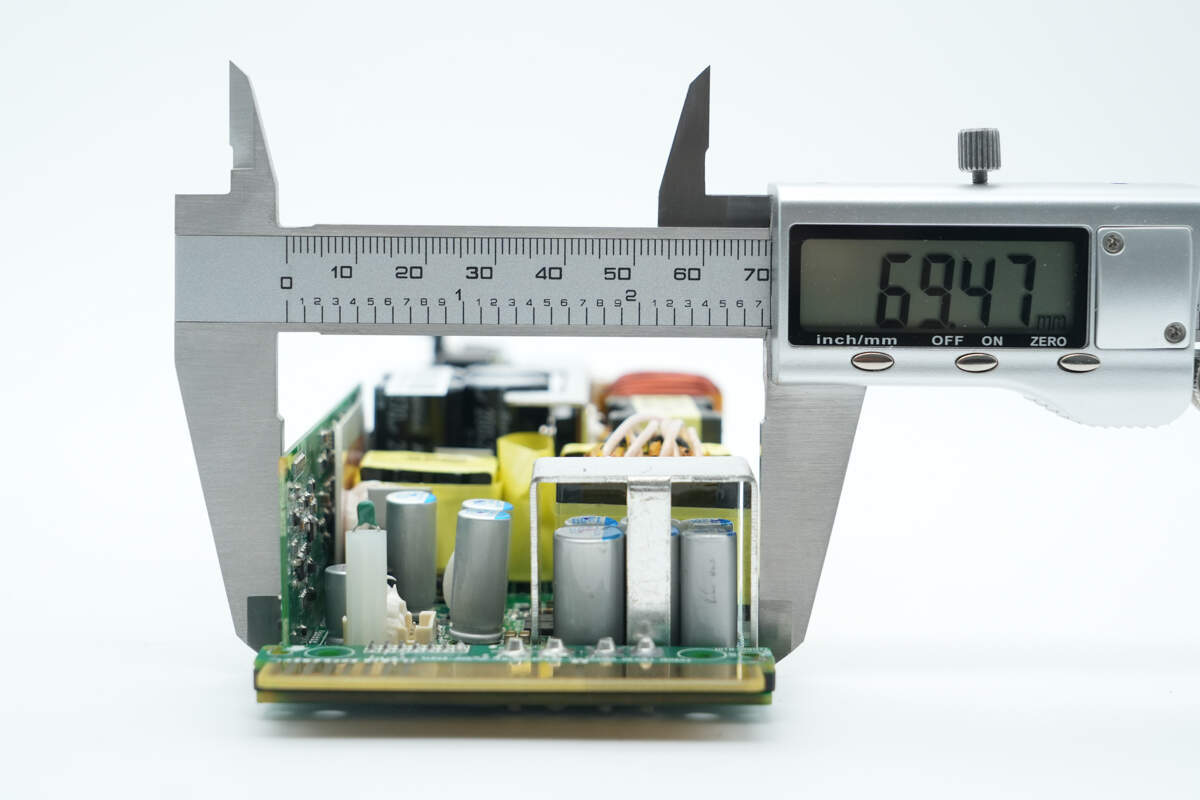

PCBA模块宽度约为69.5mm。

PCBA模块厚度约为33.4mm。

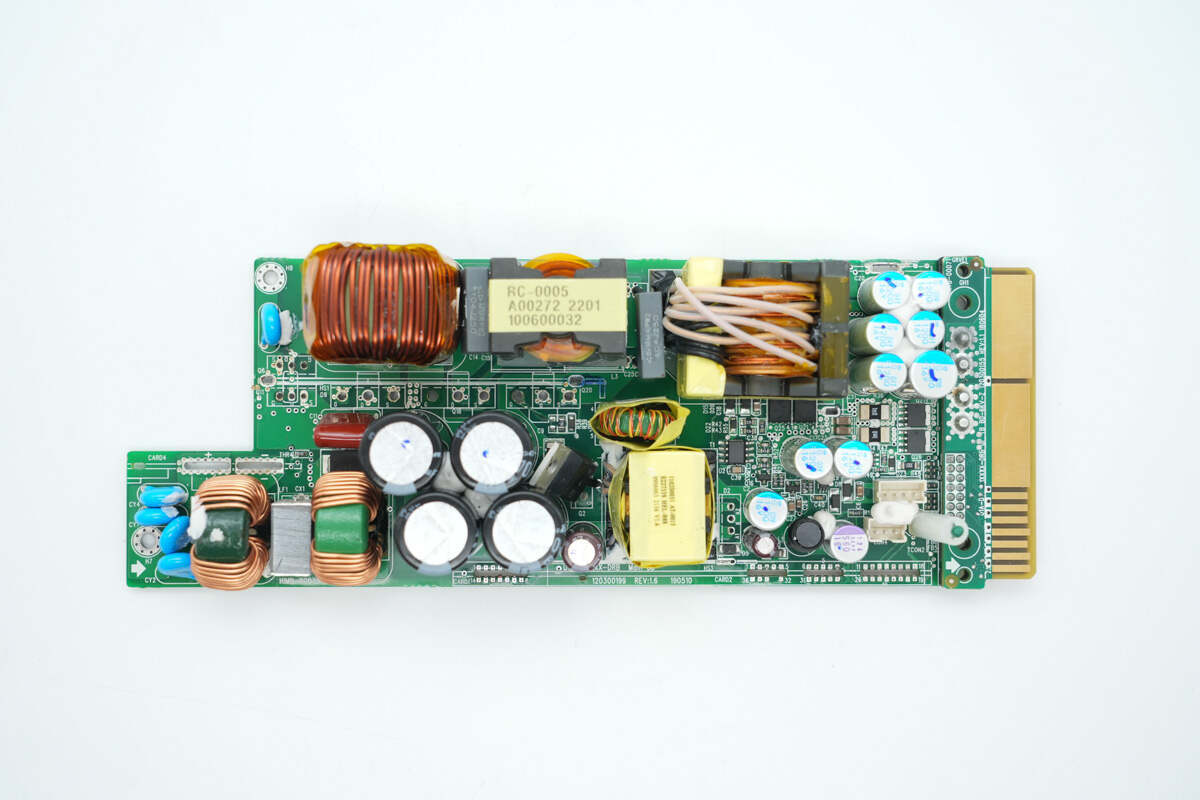

PCBA模块正面一览，左侧为直流输入端，设有Y电容，共模电感，薄膜滤波电容，高压滤波电容。上方设有升压电感，谐振电容和谐振电感。右侧设有变压器和滤波电容，下方设有待机电源变压器和开关管。

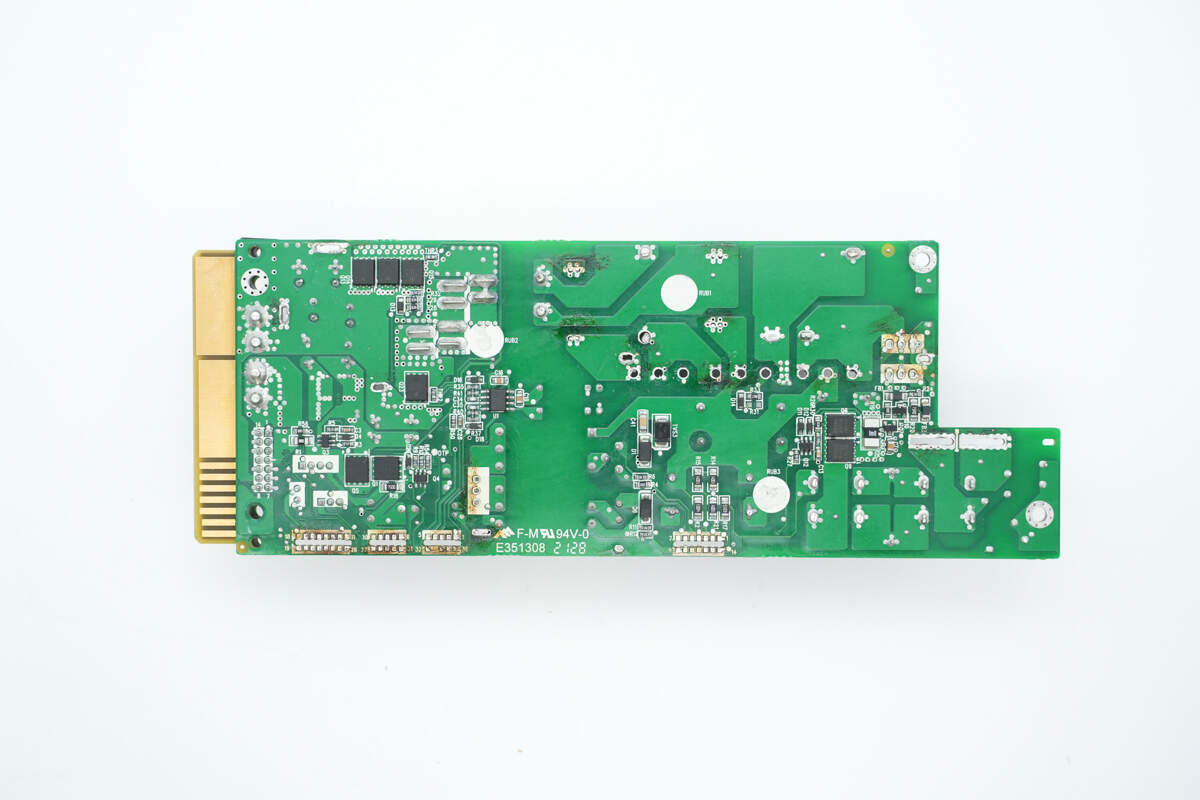

PCBA模块背面设有VBUS开关管，同步整流管，驱动器和输出控制管。

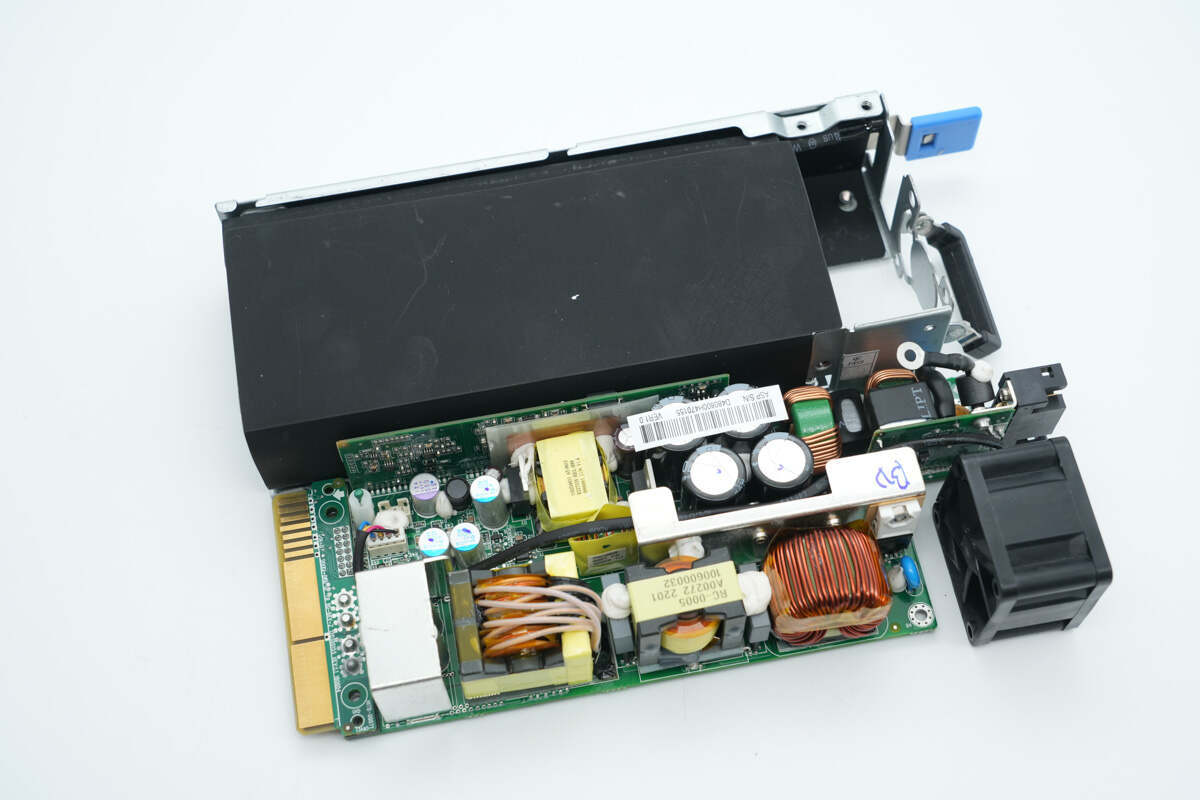

焊接拆下PCBA模块的小板和功率管等器件，继续进行拆解。

散热风扇通过插接件连接。

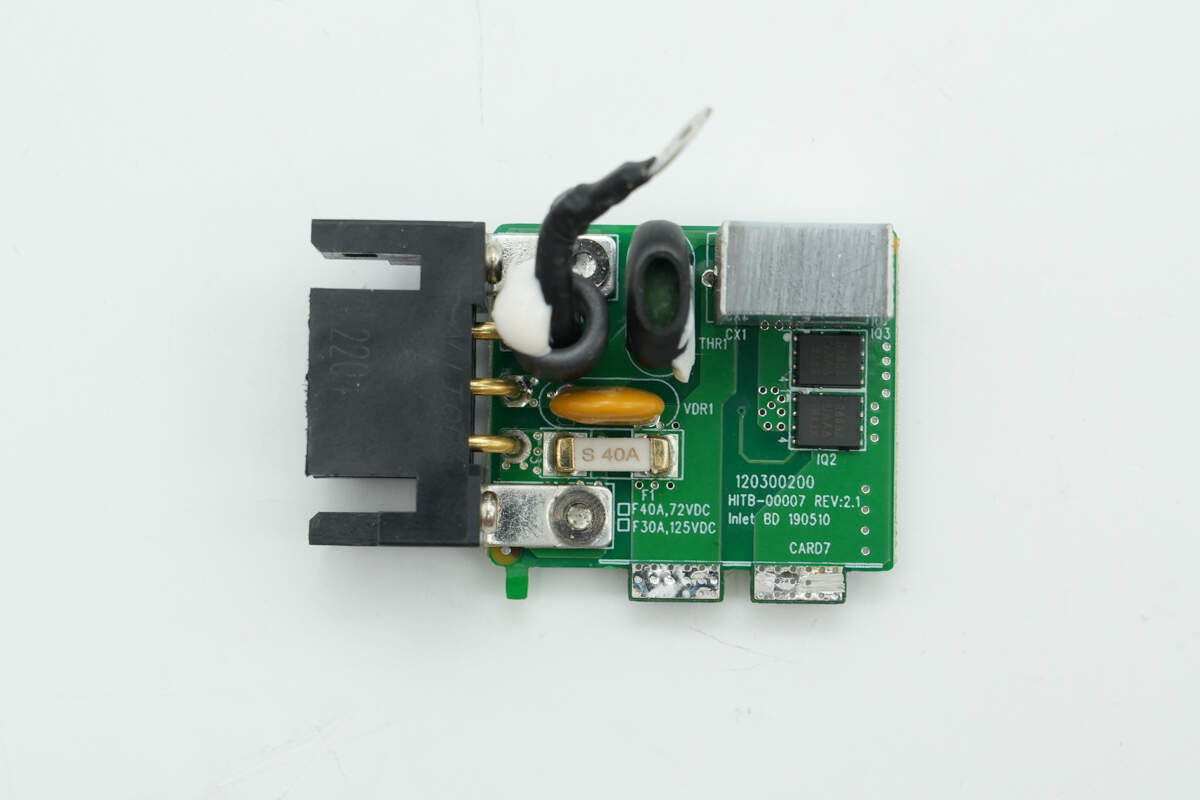

输入端小板焊接连接器，保险丝，压敏电阻，热敏电阻，薄膜电容和VBUS开关管。

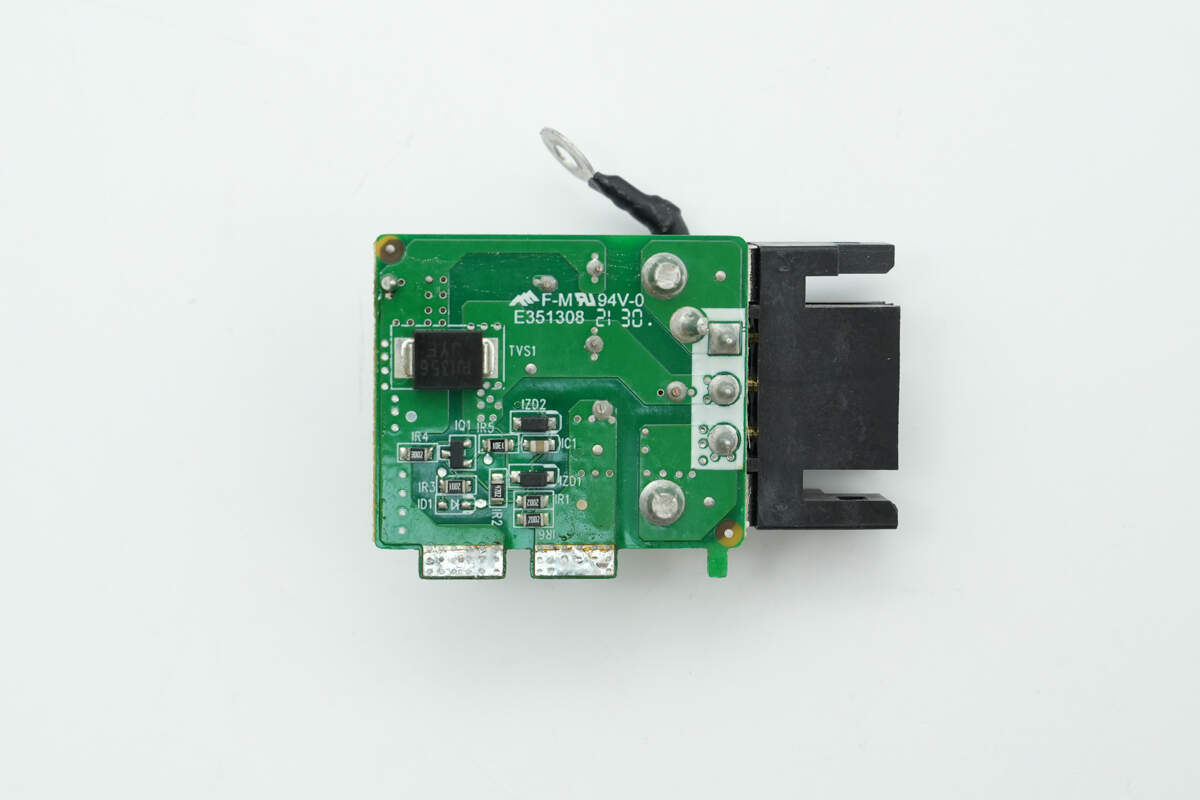

小板背面焊接TVS二极管。

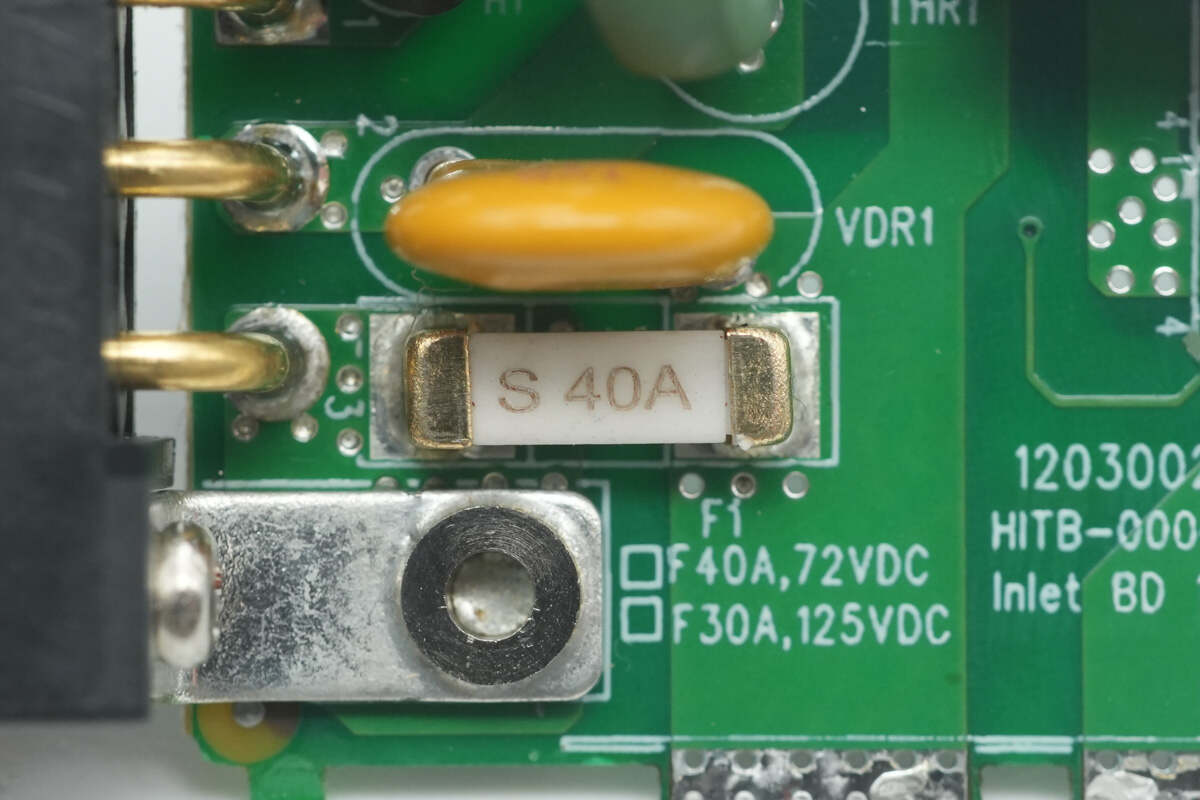

输入端保险丝规格为40A。

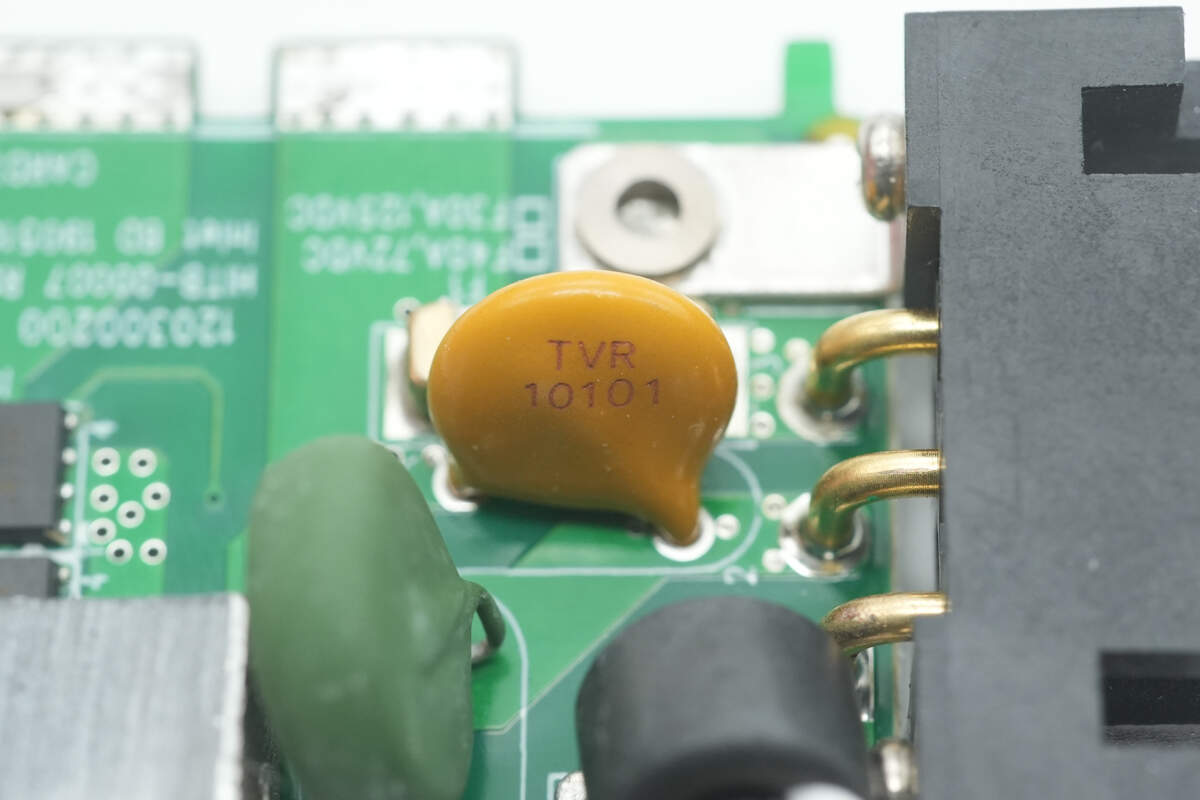

压敏电阻丝印TVR10101，用于吸收过压浪涌。

热敏电阻来自兴勤，丝印PI 250。

薄膜滤波电容规格为6.8μF。

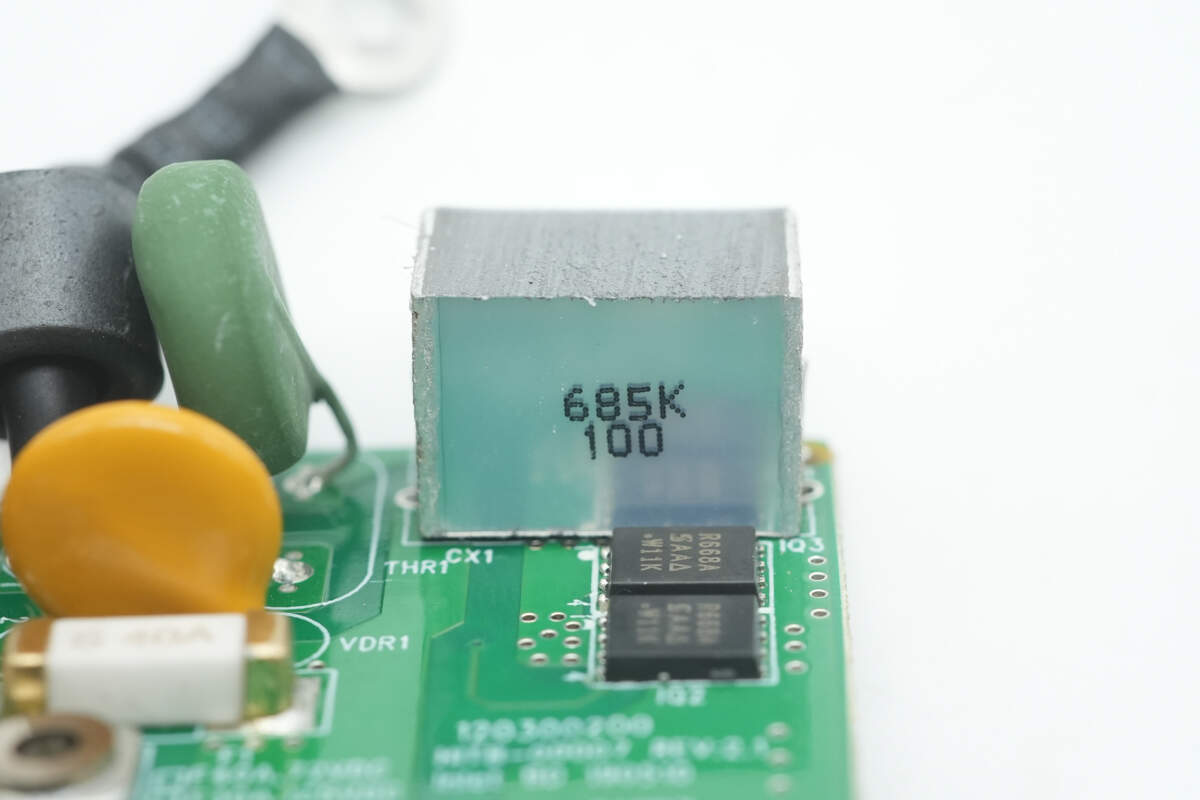

VBUS开关管来自威世，型号SiR668A，NMOS，耐压100V，导阻4.8mΩ，采用PowerPAK SO-8 Single封装。

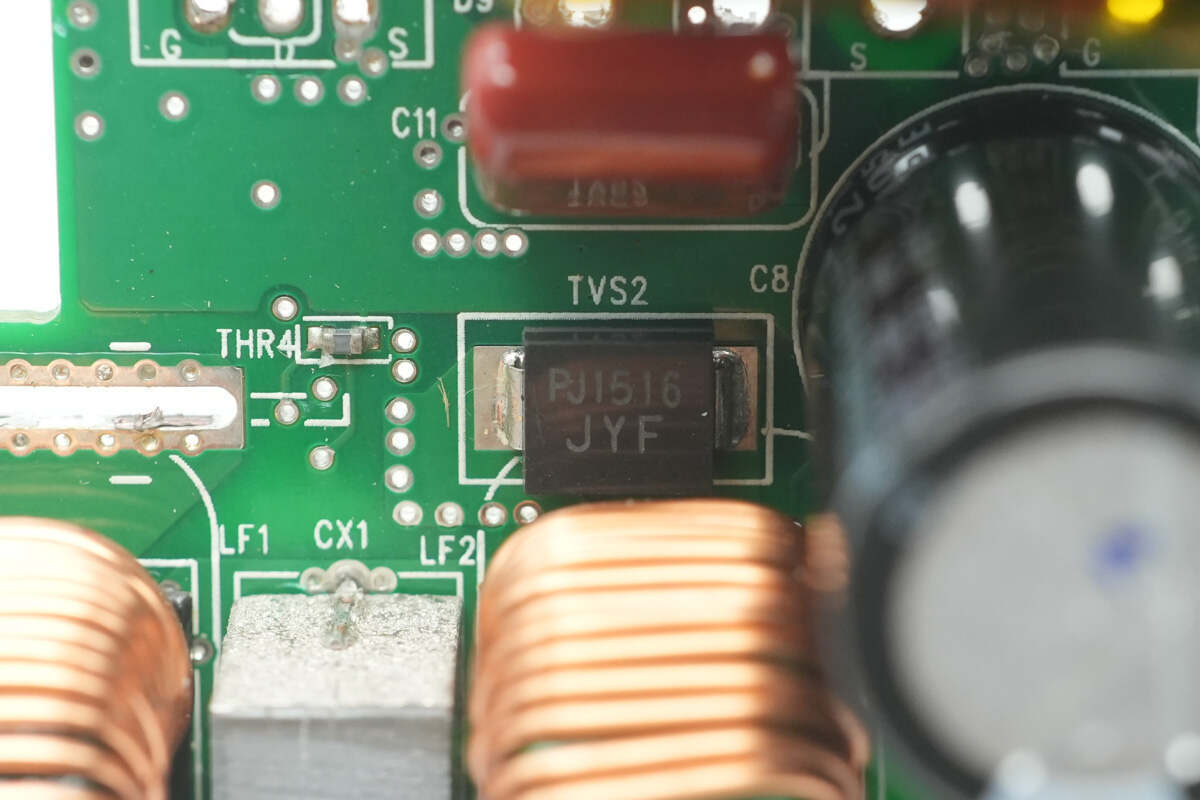

输入端TVS二极管丝印JYF。

输入端四颗Y电容来自成功工业。

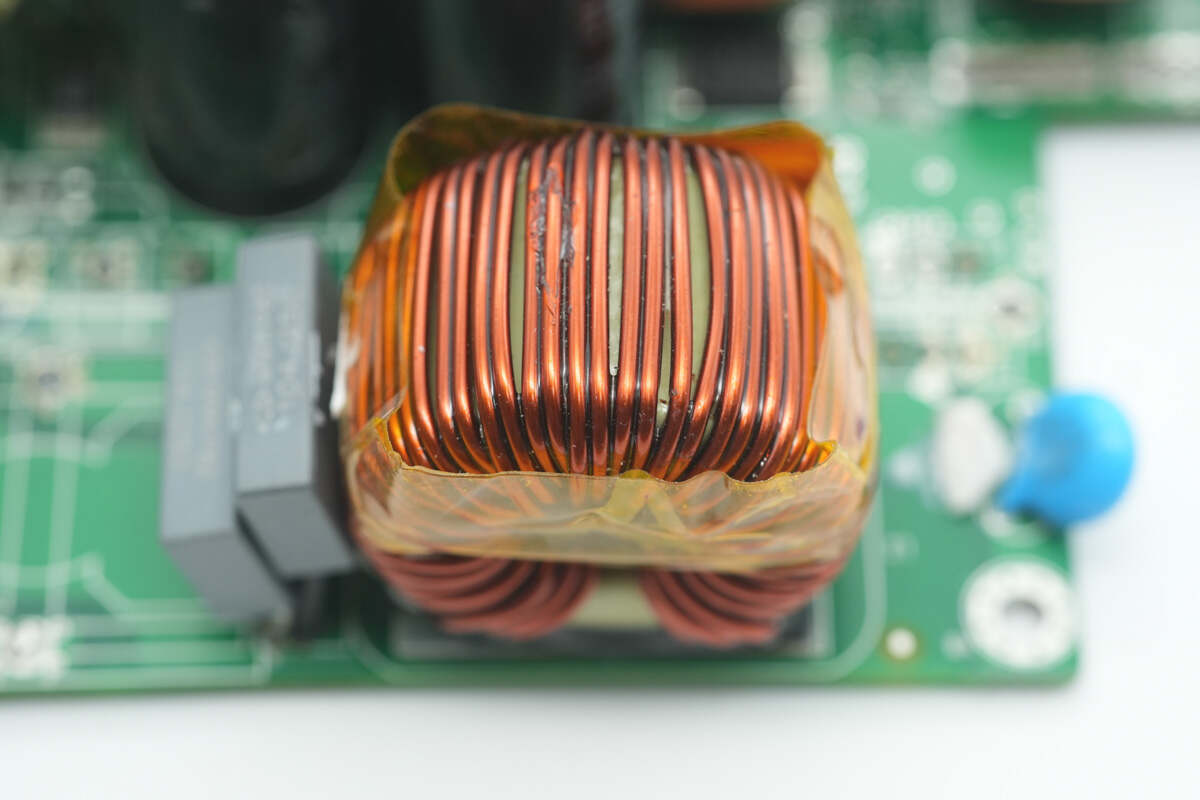

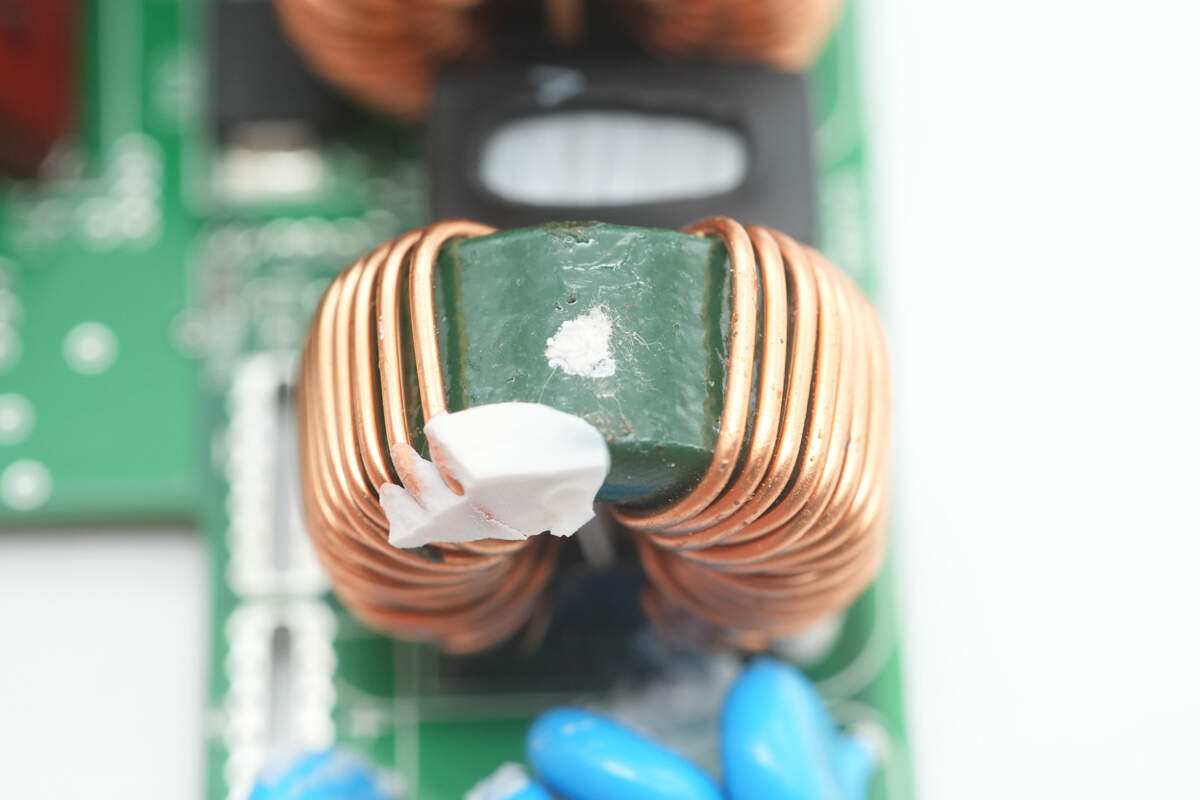

共模电感采用漆包线绕制。

薄膜滤波电容特写。

另一颗共模电感特写。

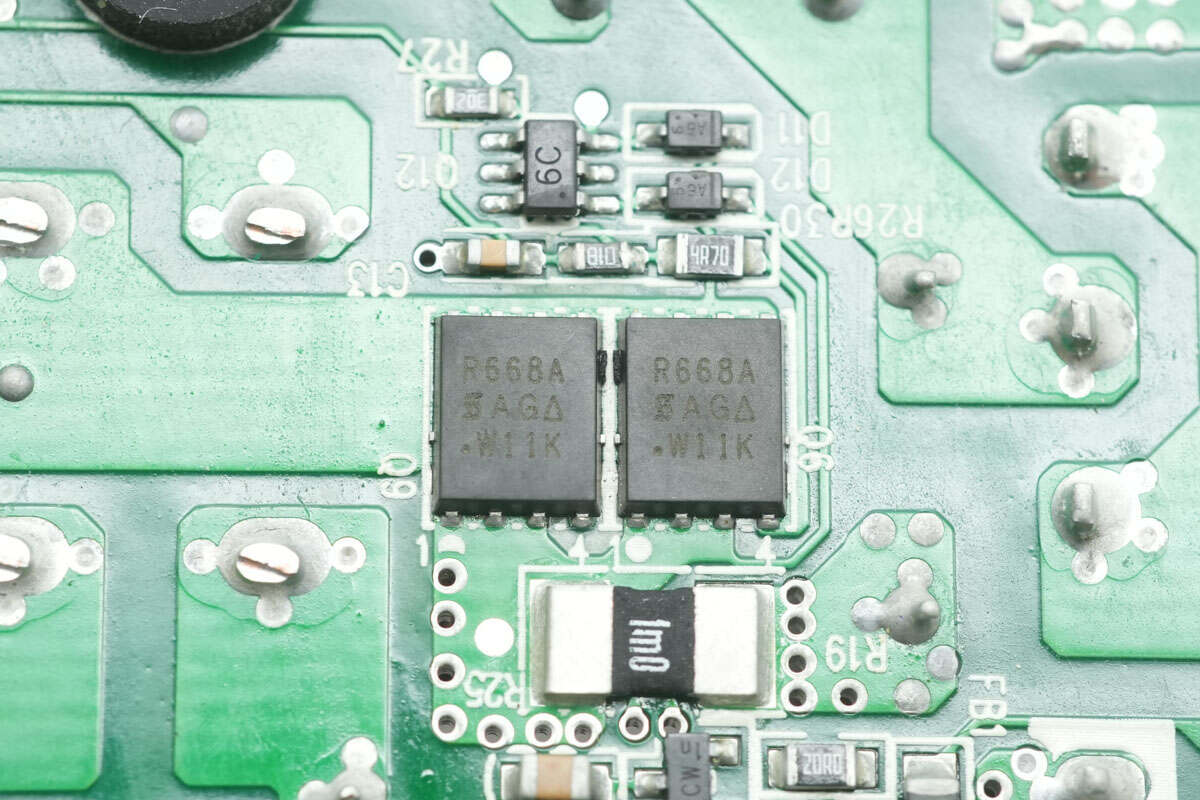

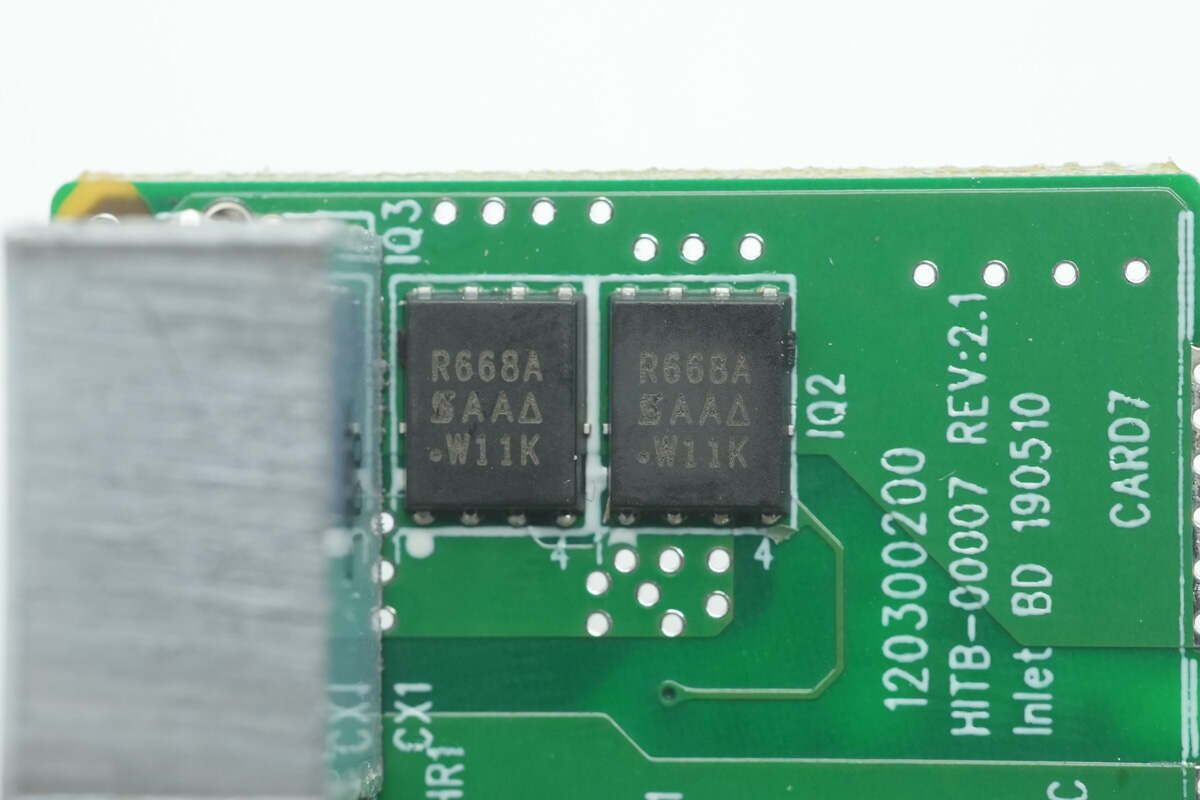

两颗VBUS开关管采用威世SiR668A。

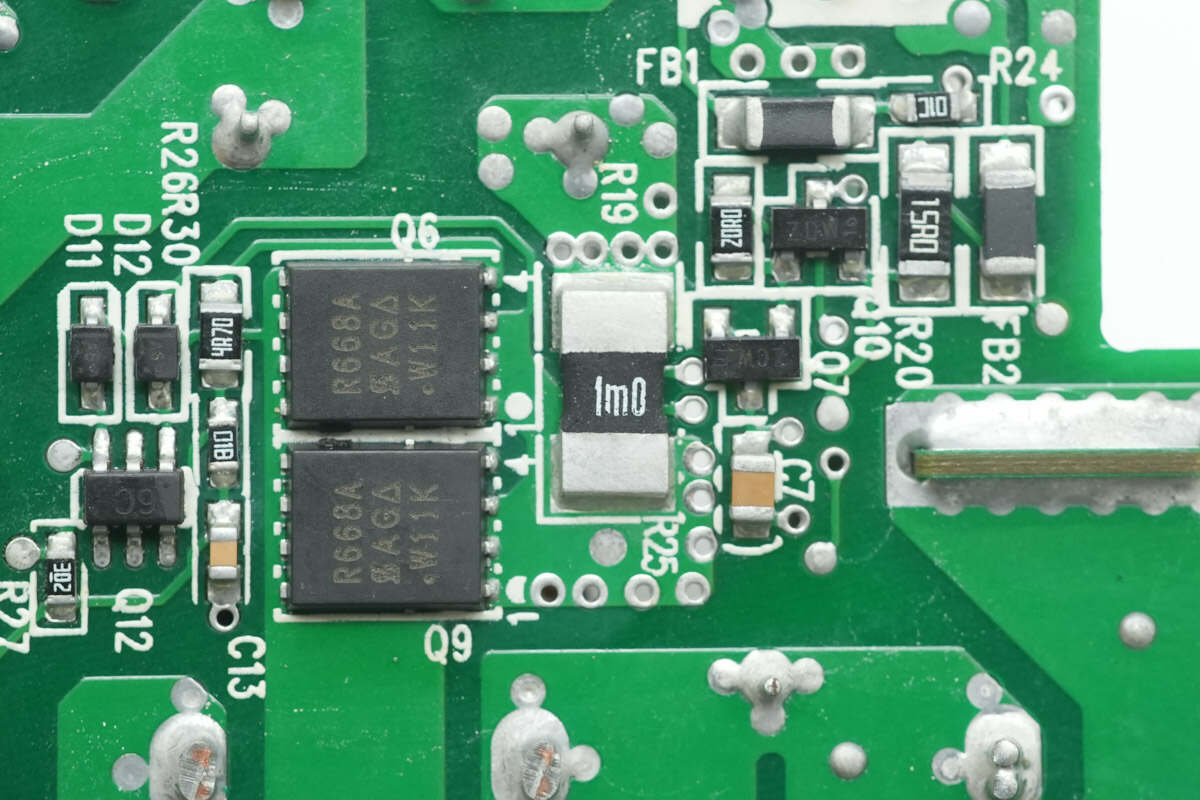

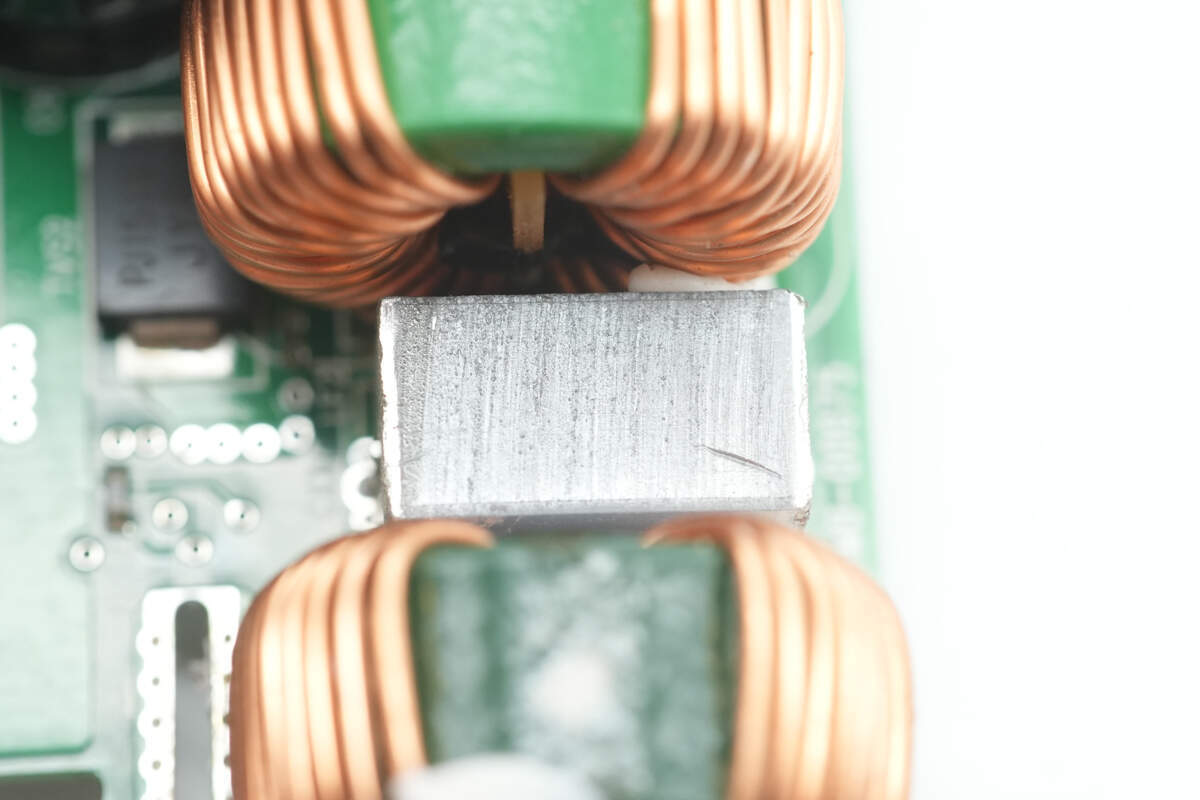

1mΩ取样电阻用于检测输入电流。

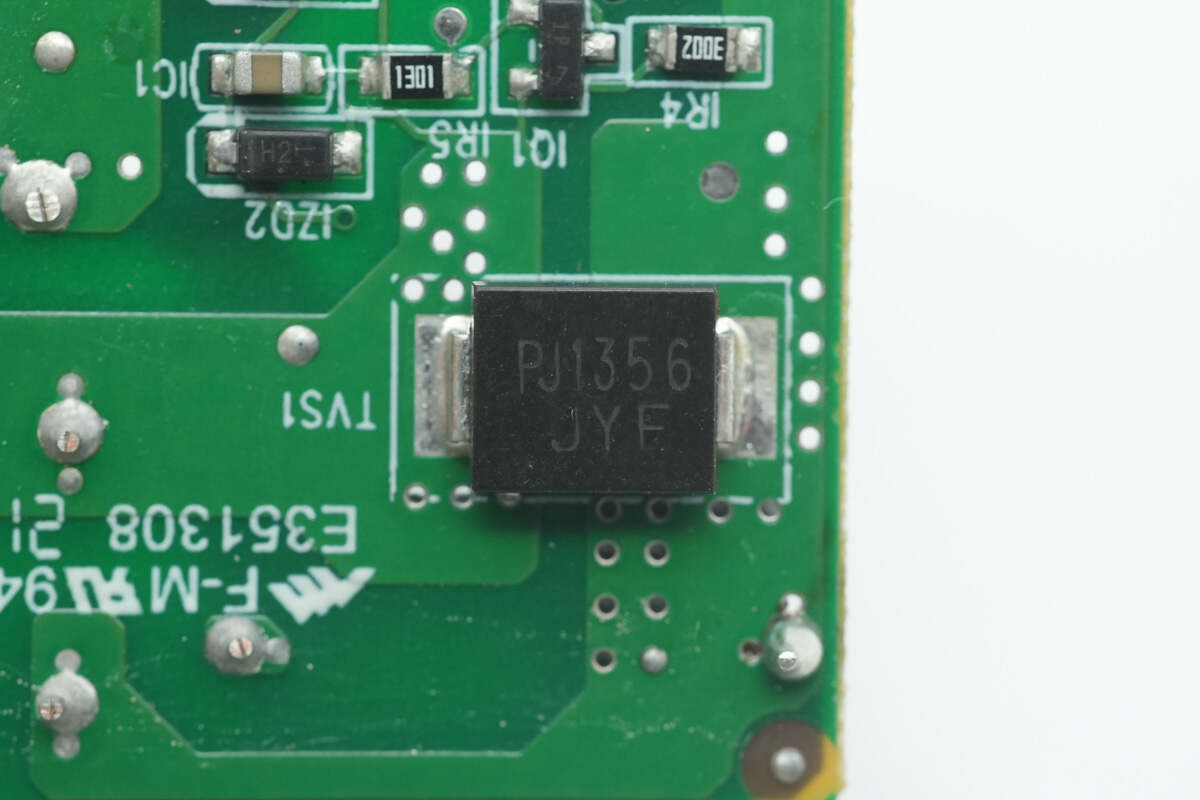

TVS二极管丝印JYF。

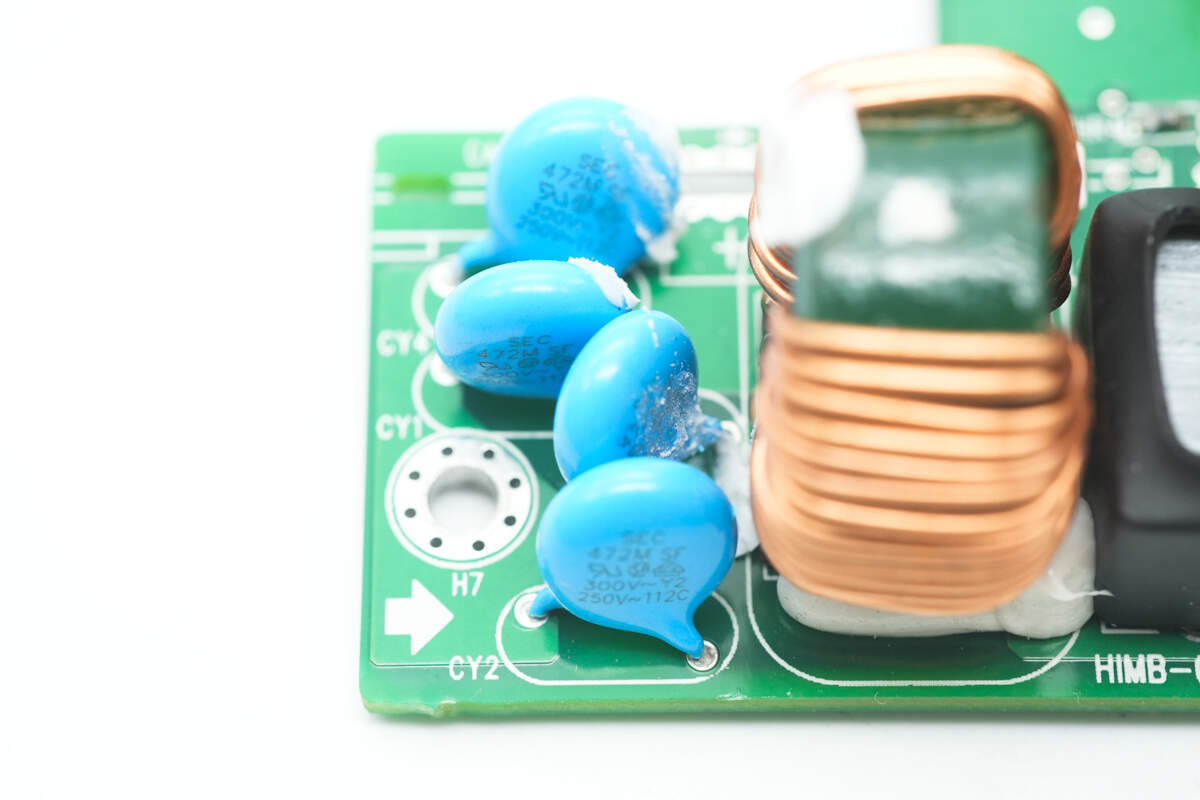

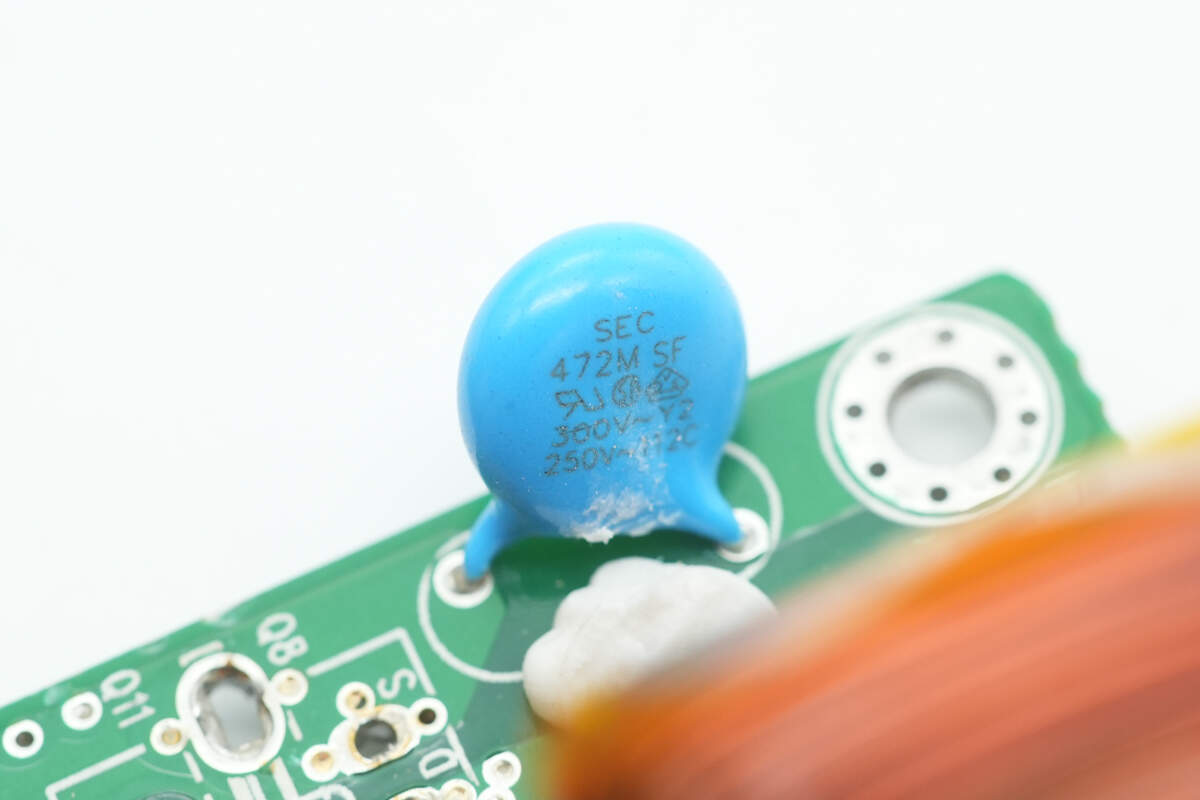

蓝色Y电容来自成功工业。

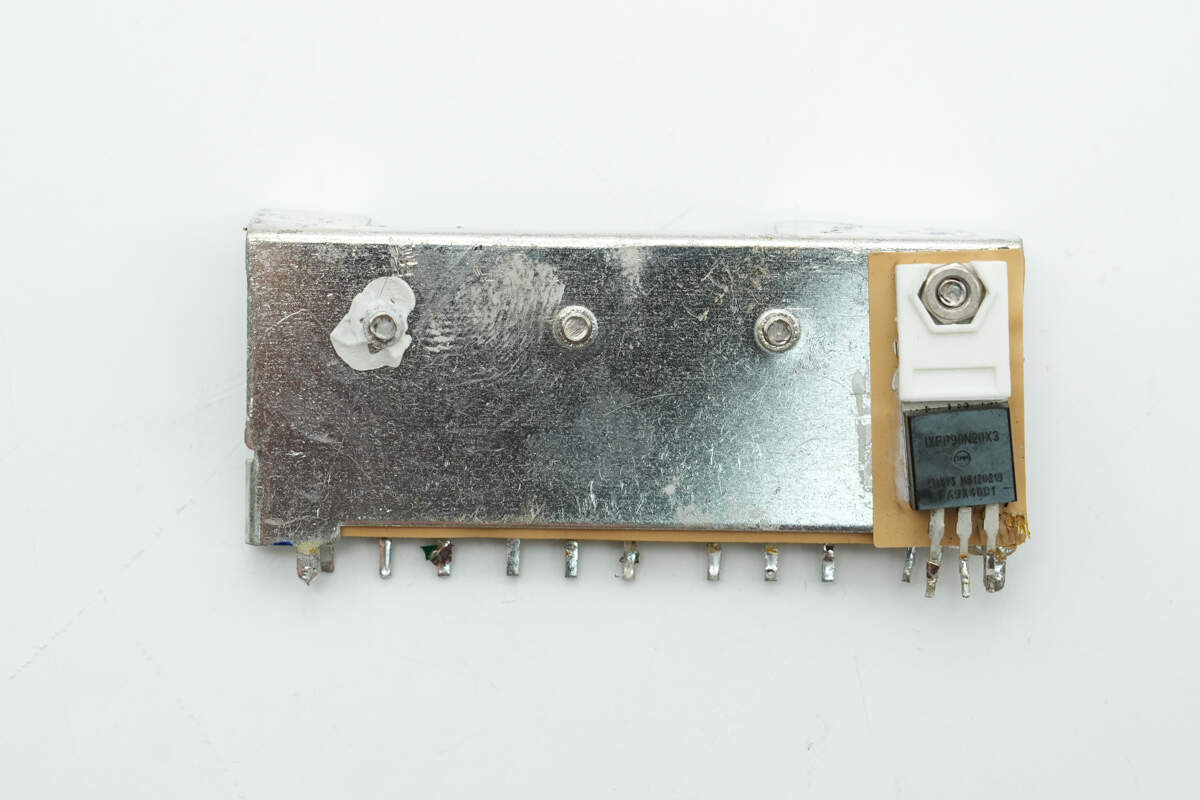

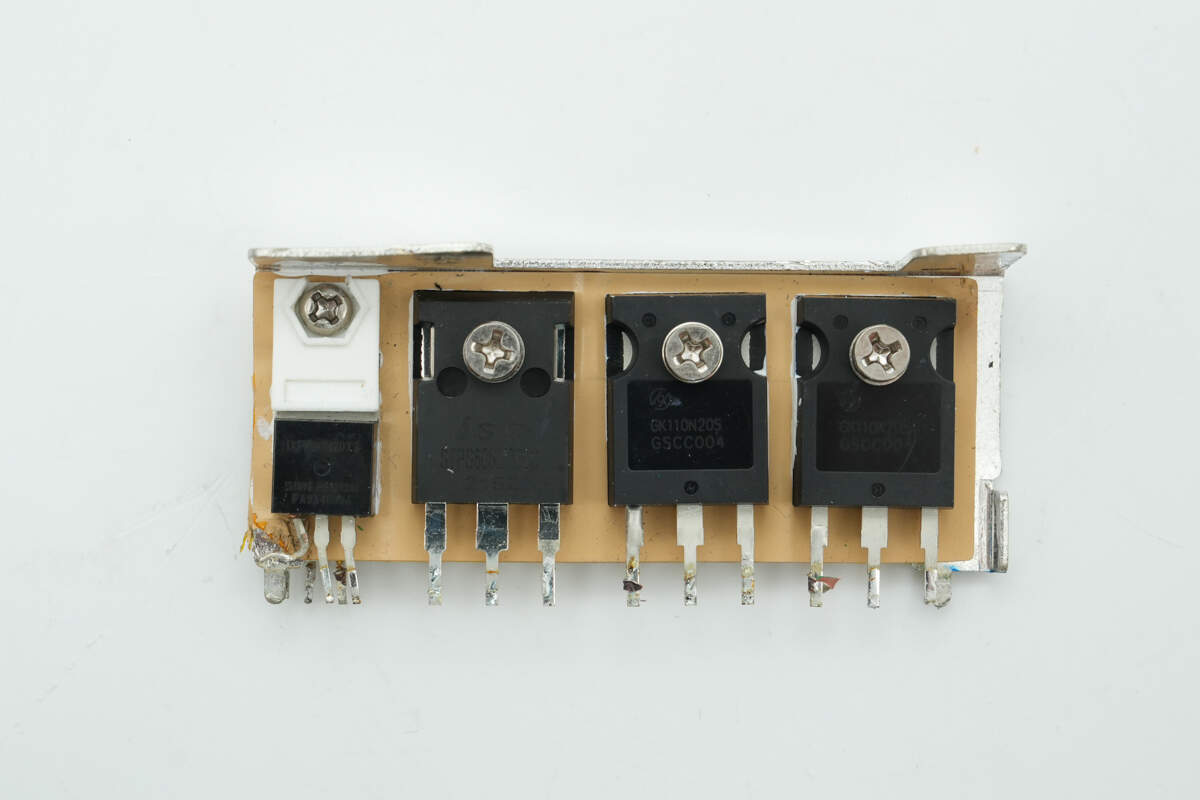

散热片正面设有升压开关管，整流二极管和LLC开关管。

背面设有一颗升压开关管。

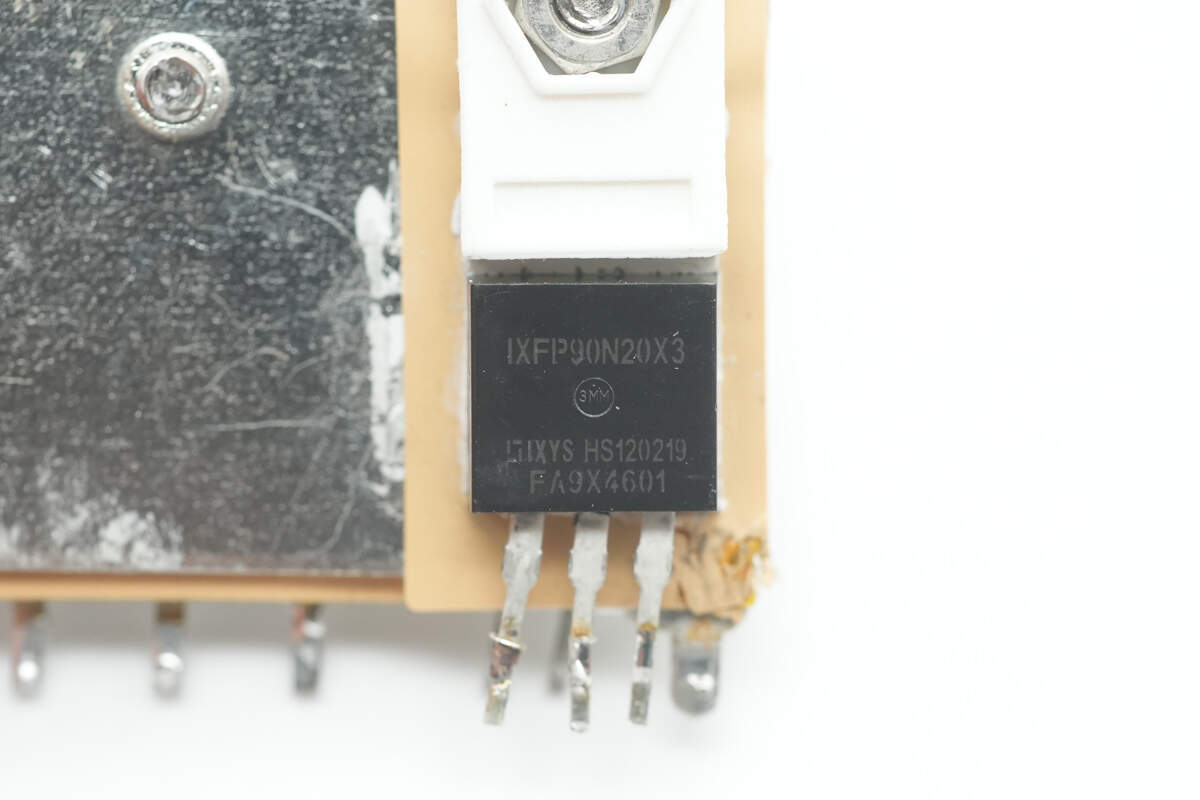

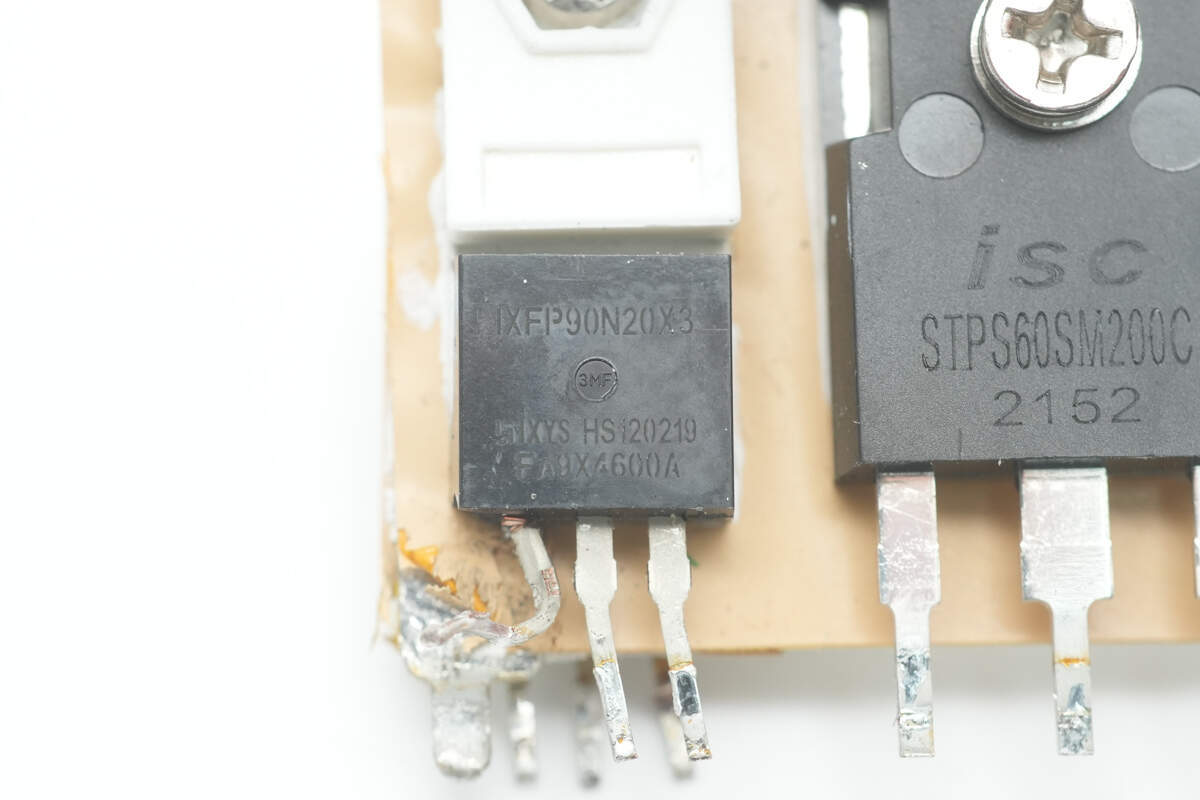

升压开关管来自力特，型号IXFP90N20X3，NMOS，耐压200V，导阻10.5mΩ，采用TO-220AB封装。

另一颗开关管型号相同，两颗开关管并联。

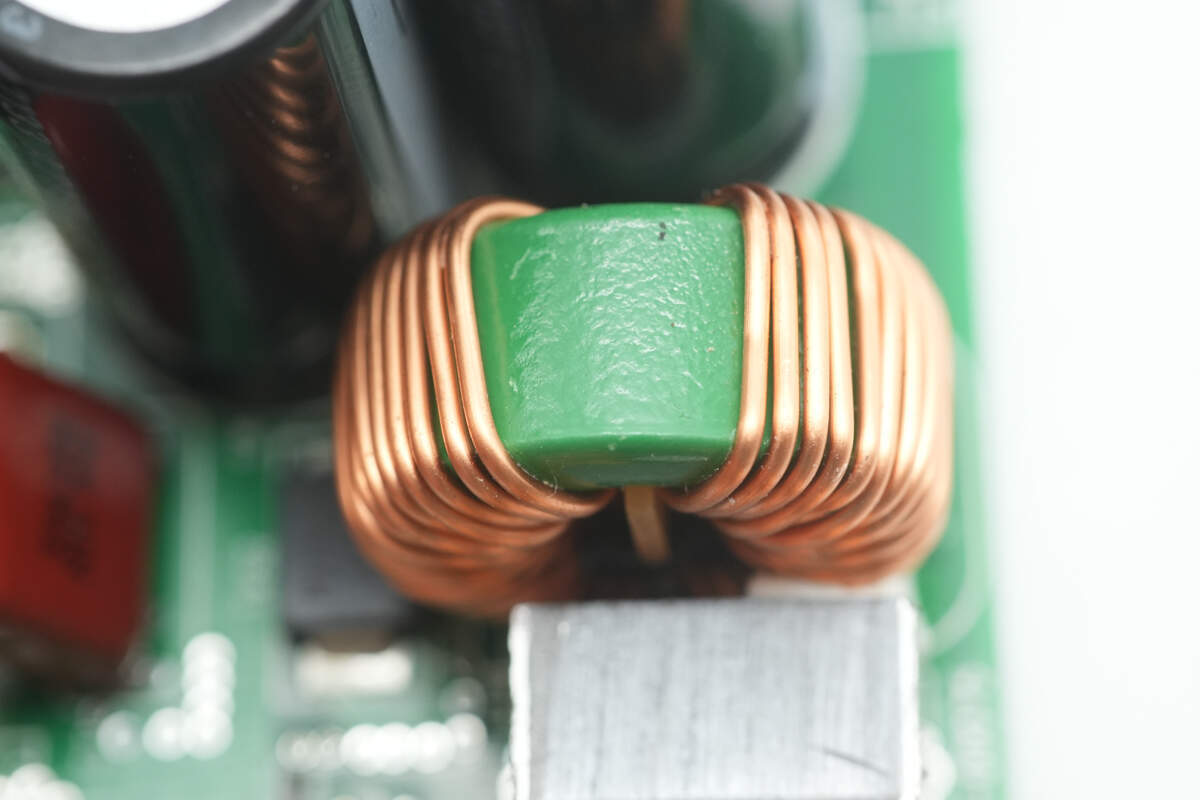

升压电感采用漆包线绕制。

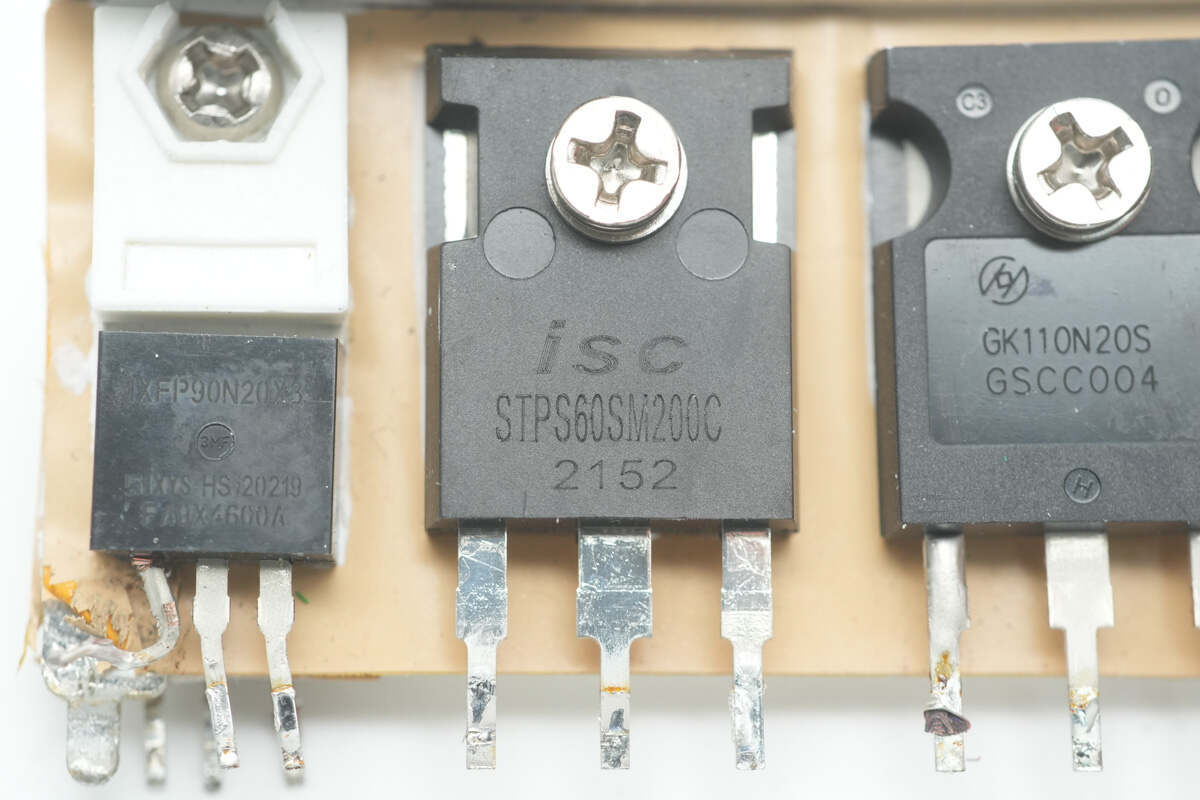

整流管来自无锡固电，型号STPS60SM200C，为肖特基二极管，规格为200V 60A，采用TO-247封装。

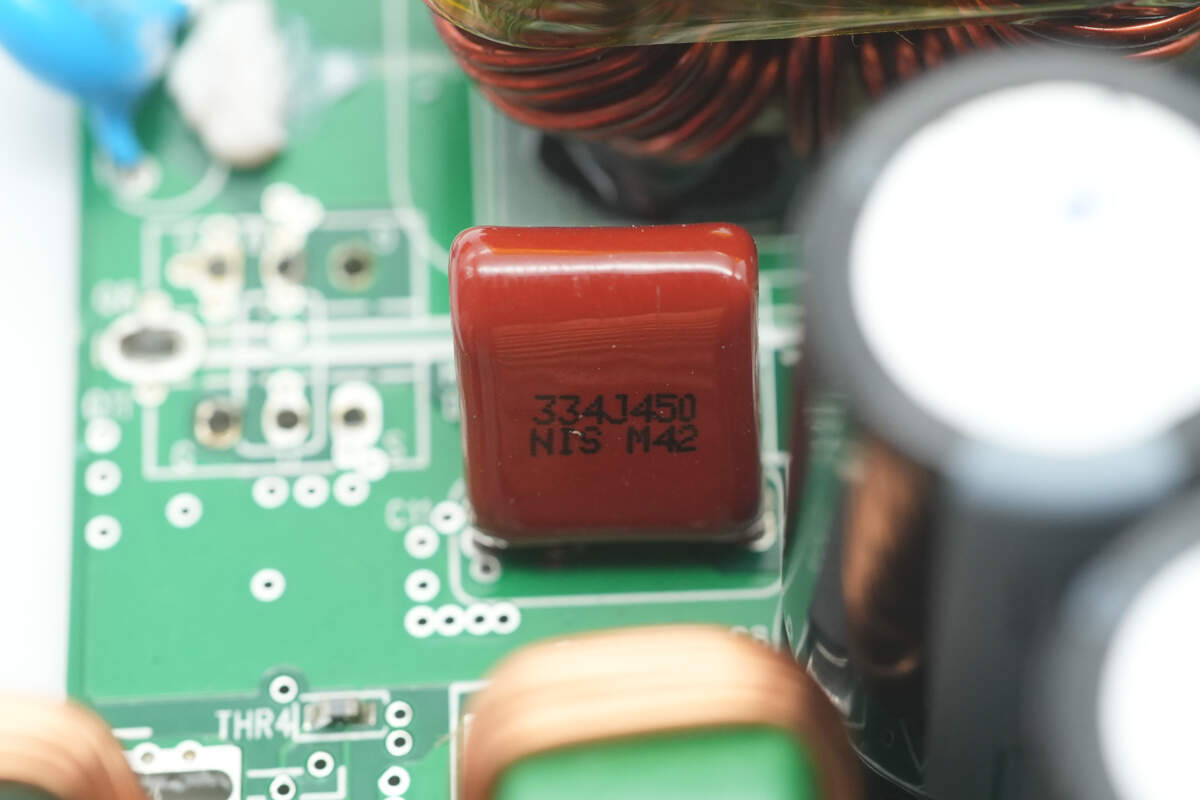

薄膜滤波电容规格为0.33μF 450V。

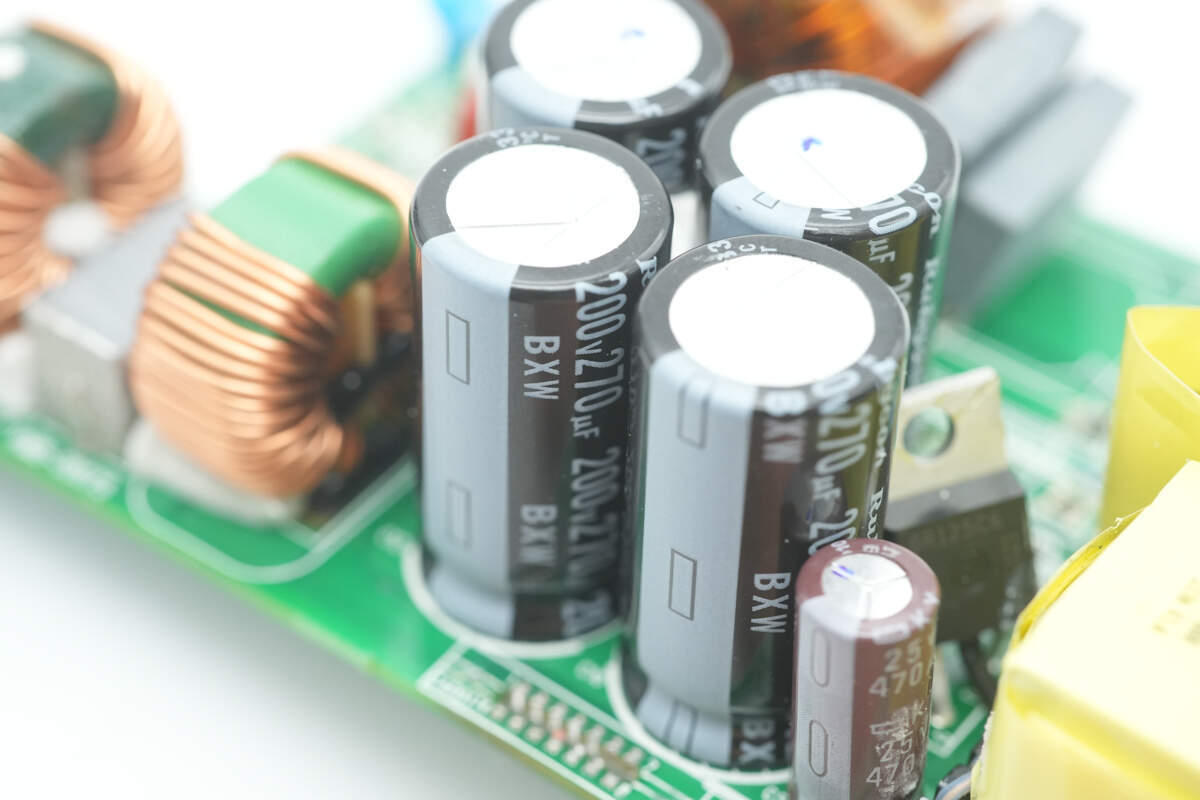

高压滤波电容来自红宝石，为BXW系列长寿命电解电容，规格为200V 270μF，四颗并联。

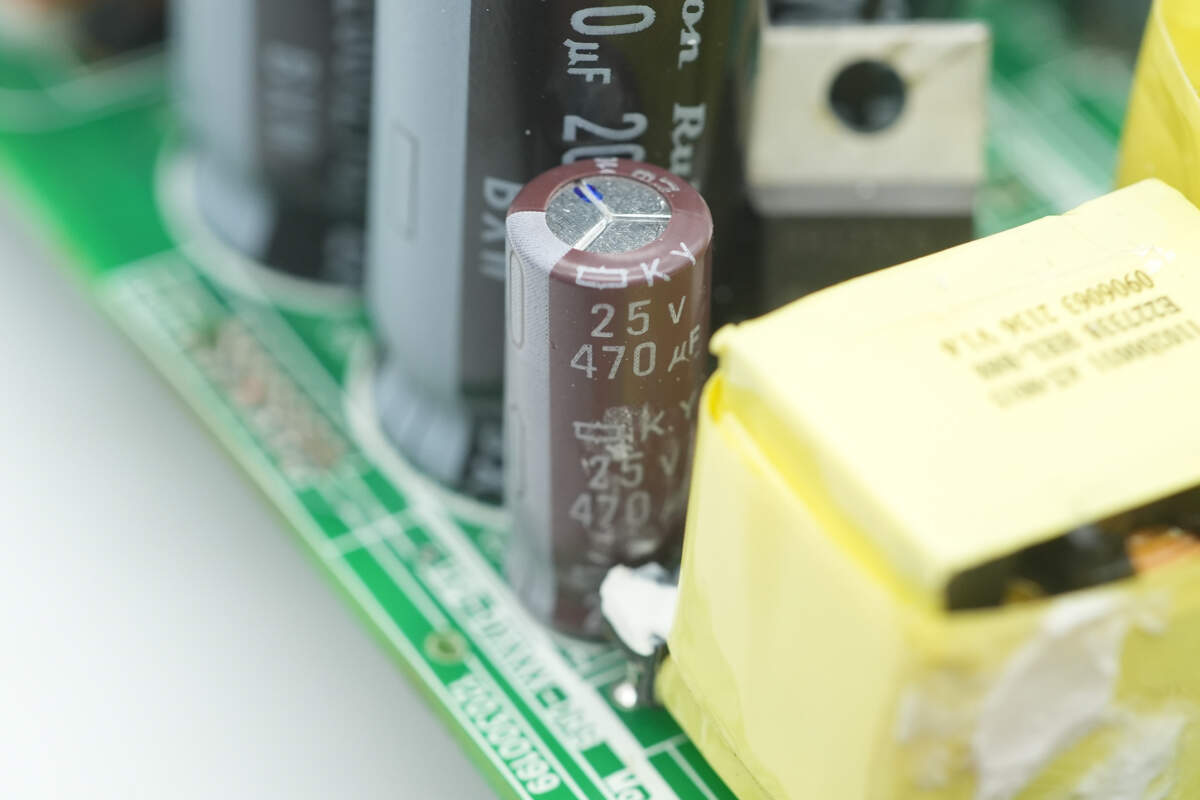

滤波电容规格为25V470μF。

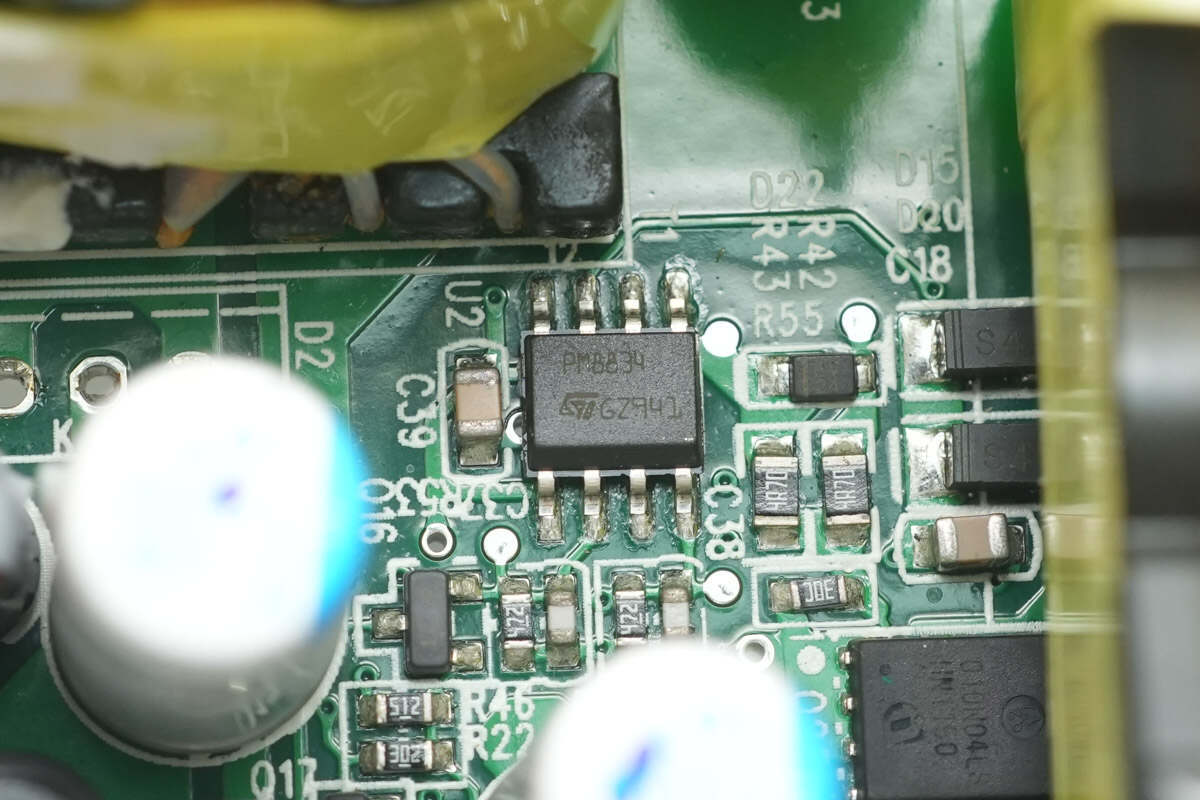

用于驱动隔离变压器的驱动器来自意法半导体，型号PM8834，是一颗4A输出电流的双路低侧驱动器，采用SO8封装。

隔离变压器采用绝缘线绕制。

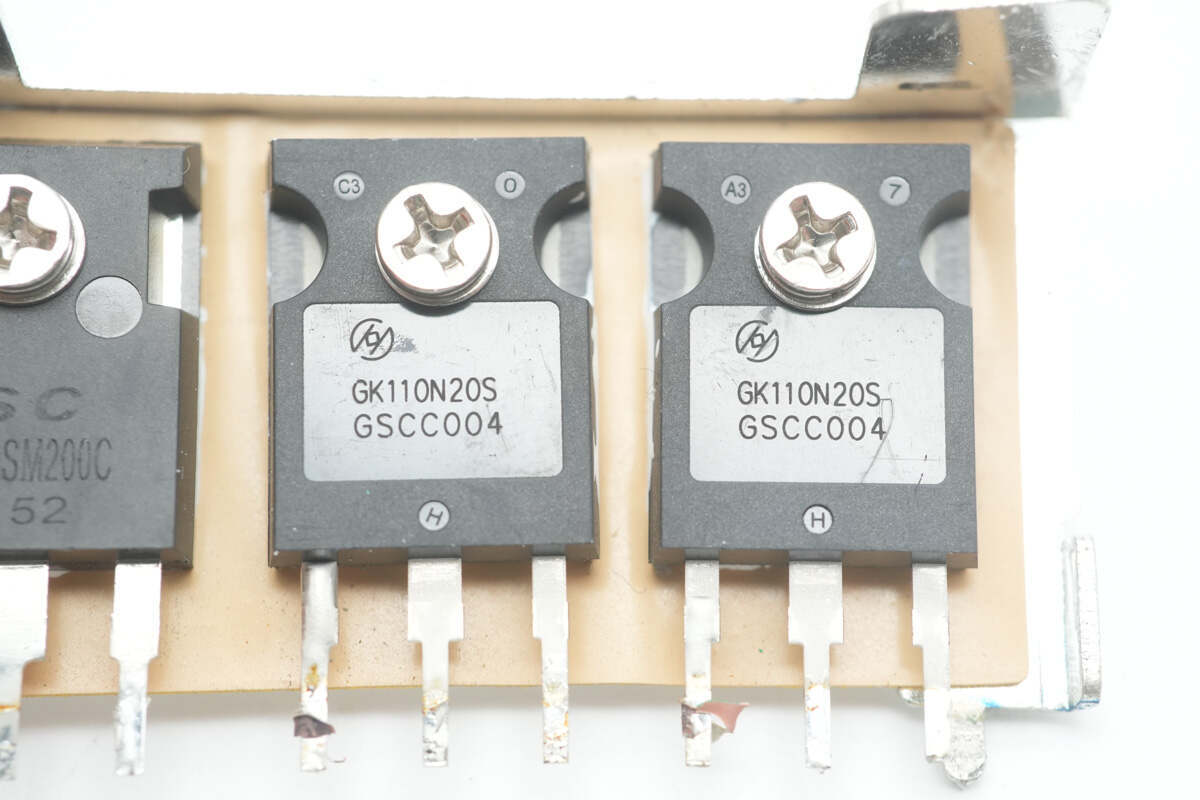

LLC开关管来自恒泰柯，型号HGK110N20S，NMOS，耐压200V，导阻8.7mΩ，采用TO-247封装。

谐振电感采用利兹线绕制。

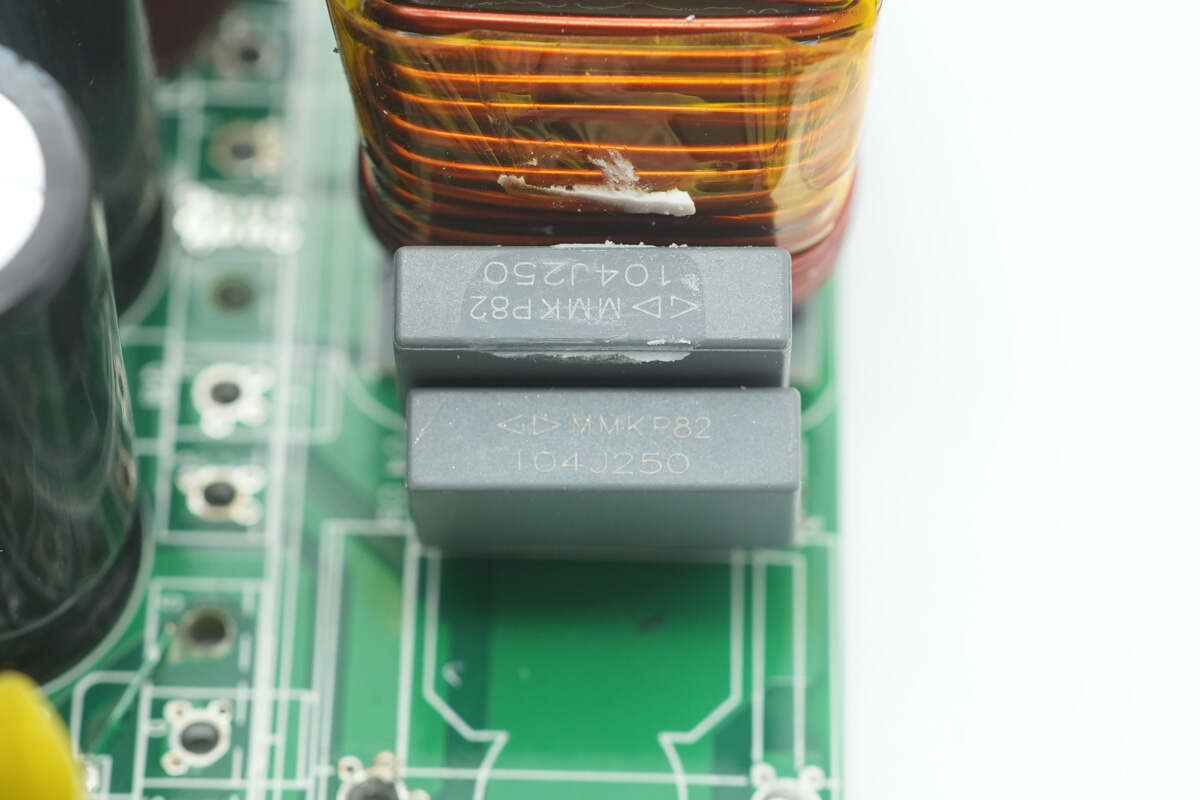

谐振电容来自厦门法拉，规格为0.1μF250V，两颗并联。

另一组谐振电容规格相同。

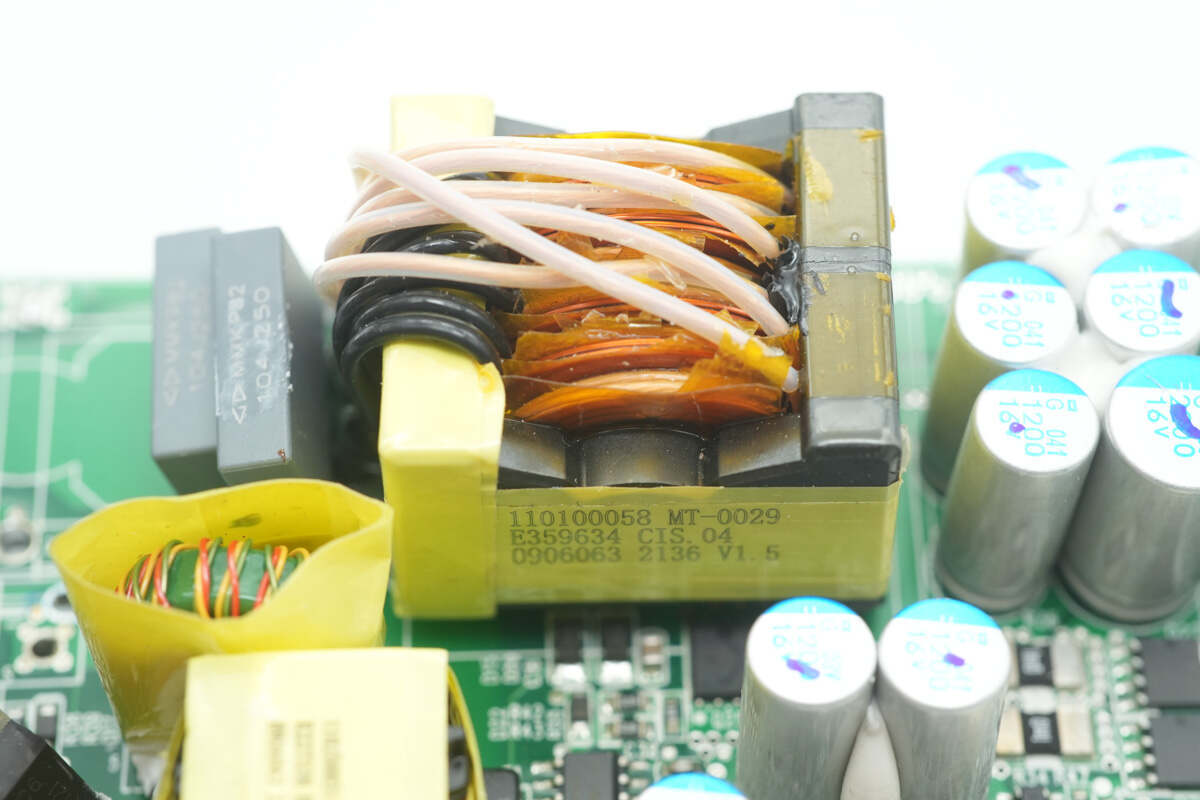

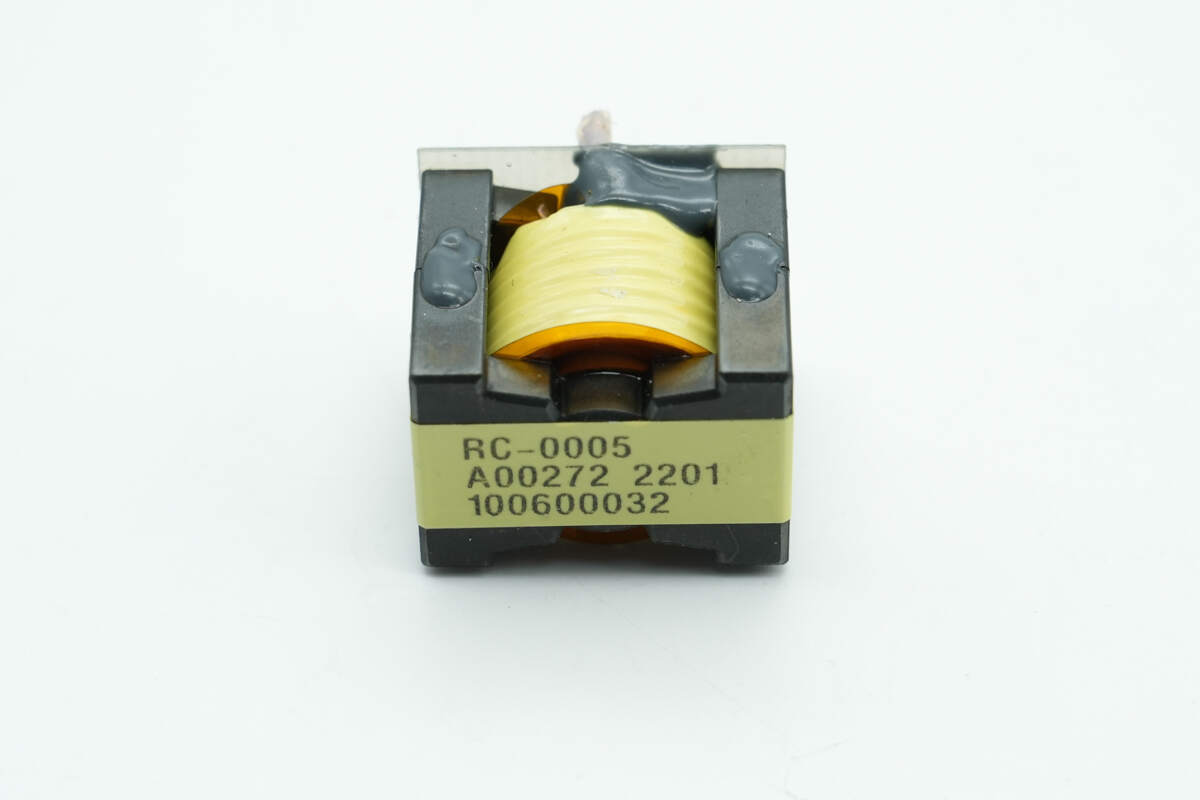

变压器初级采用绝缘线绕制，次级采用铜片焊接。

驱动同步整流管的驱动器采用意法半导体PM8834。

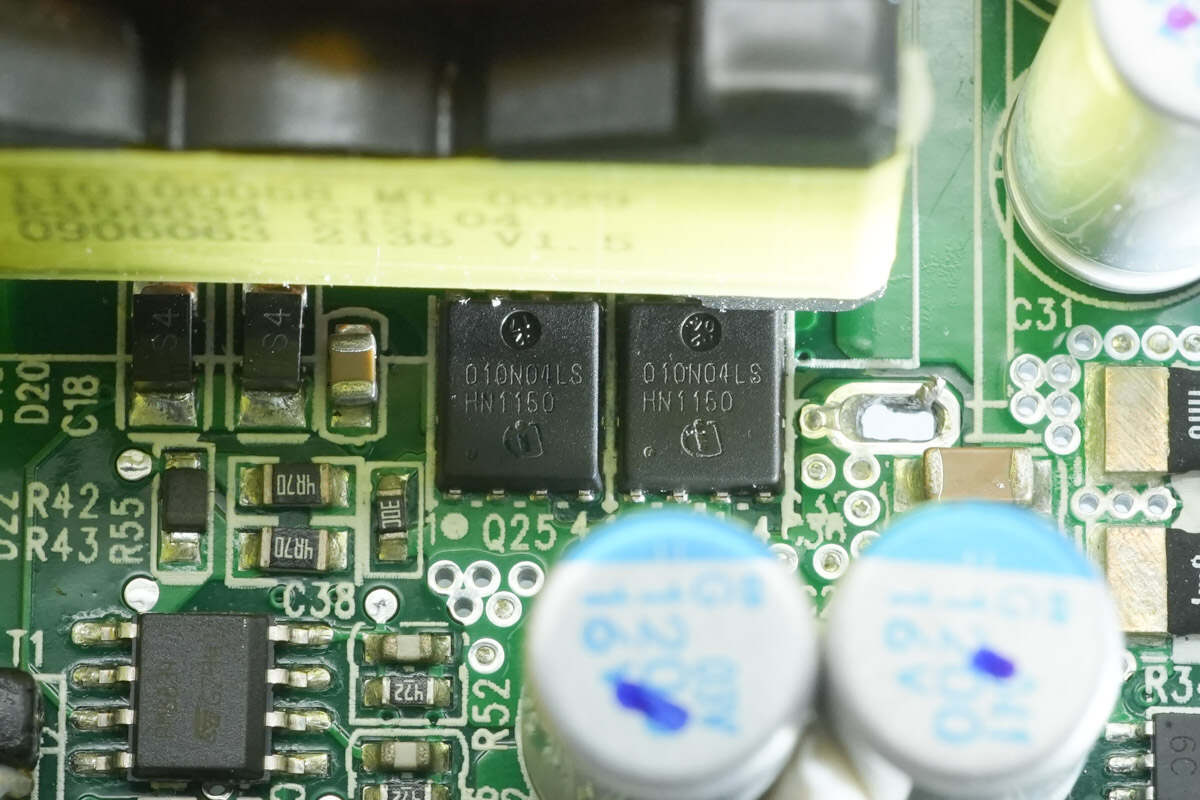

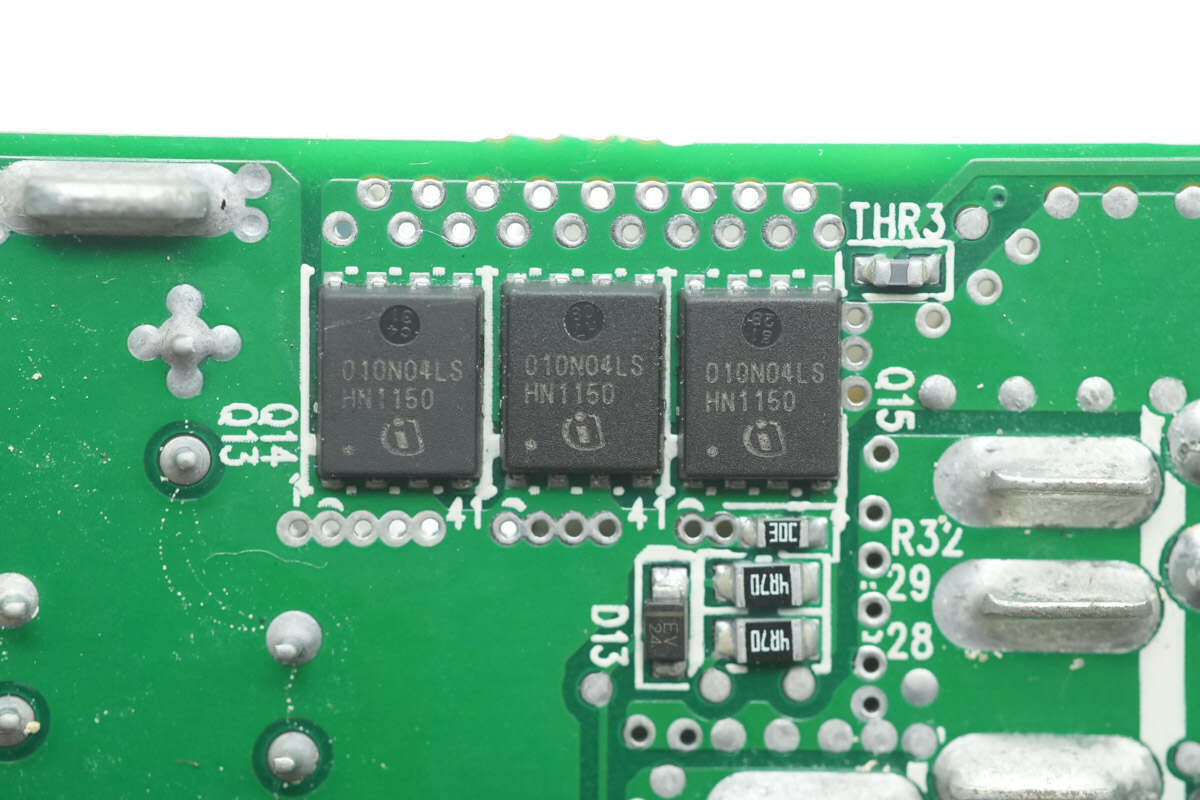

同步整流管来自英飞凌，型号BSC010N04LS，NMOS，耐压40V，导阻1mΩ，采用TDSON-8 FL封装。

PCB正面设有两颗同步整流管。

背面还设有一颗同型号的同步整流管。

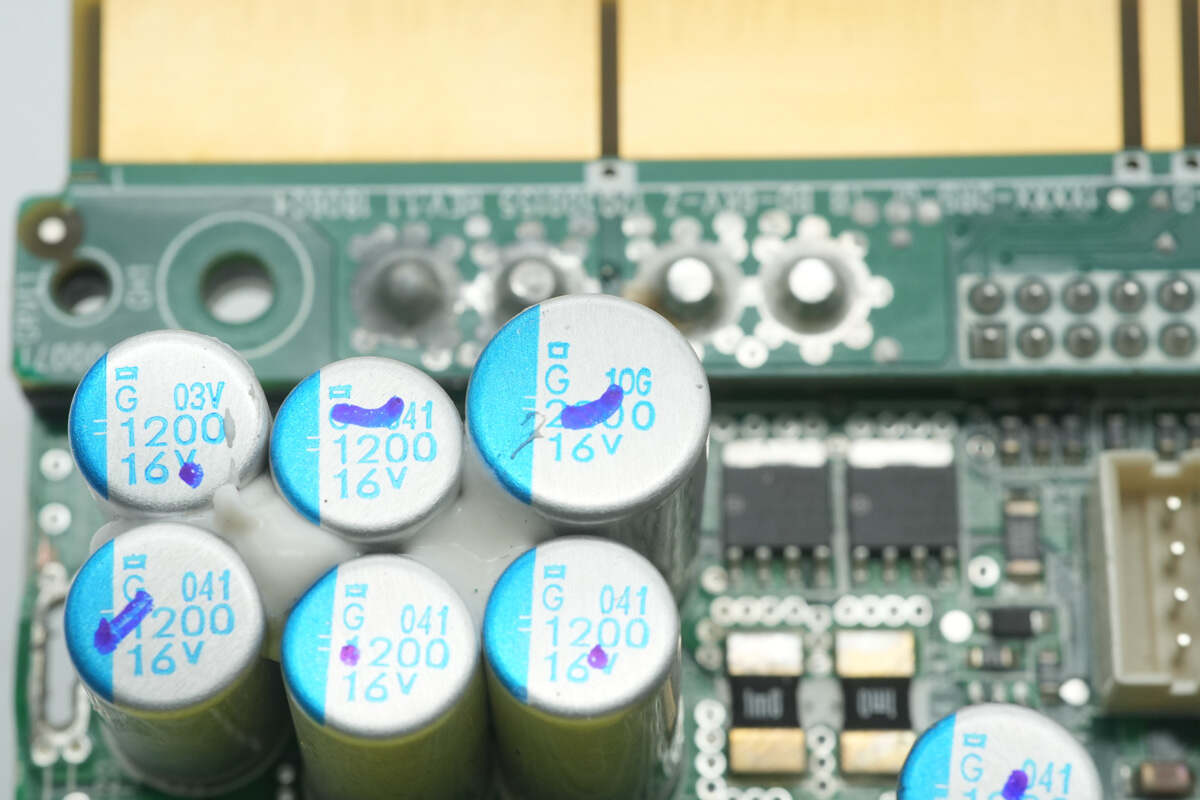

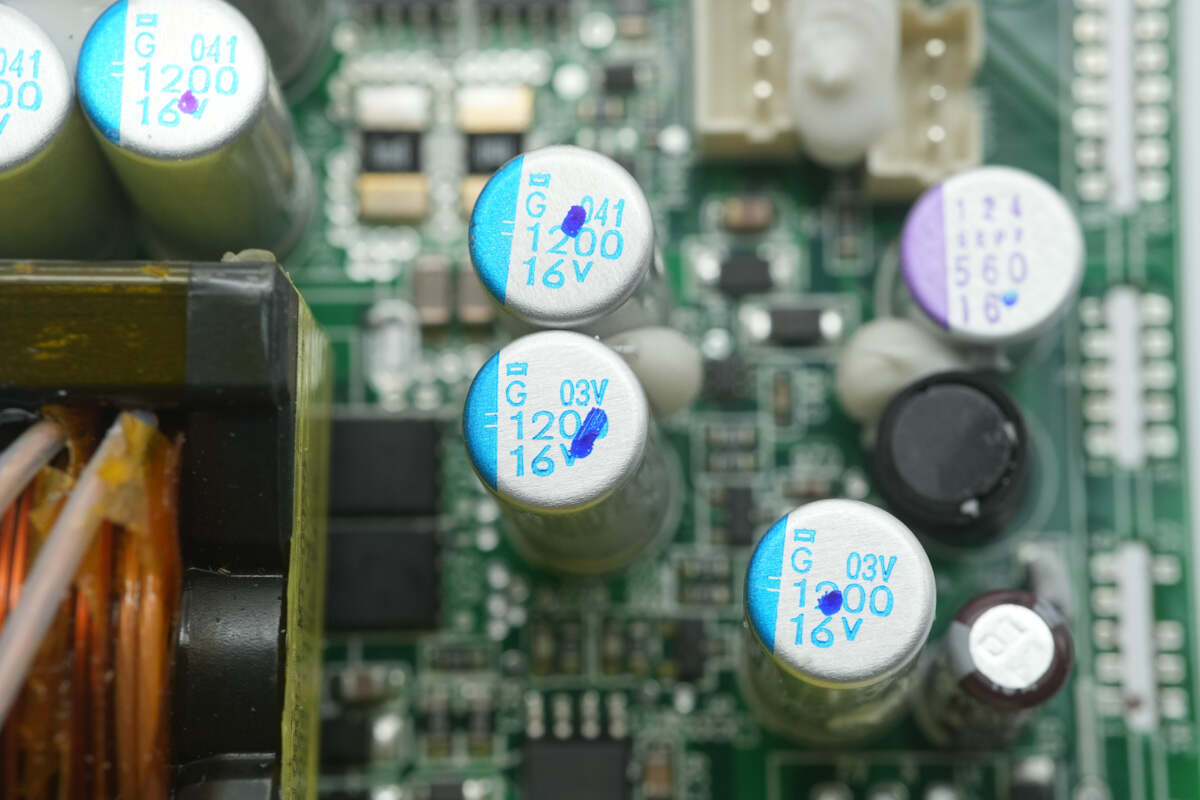

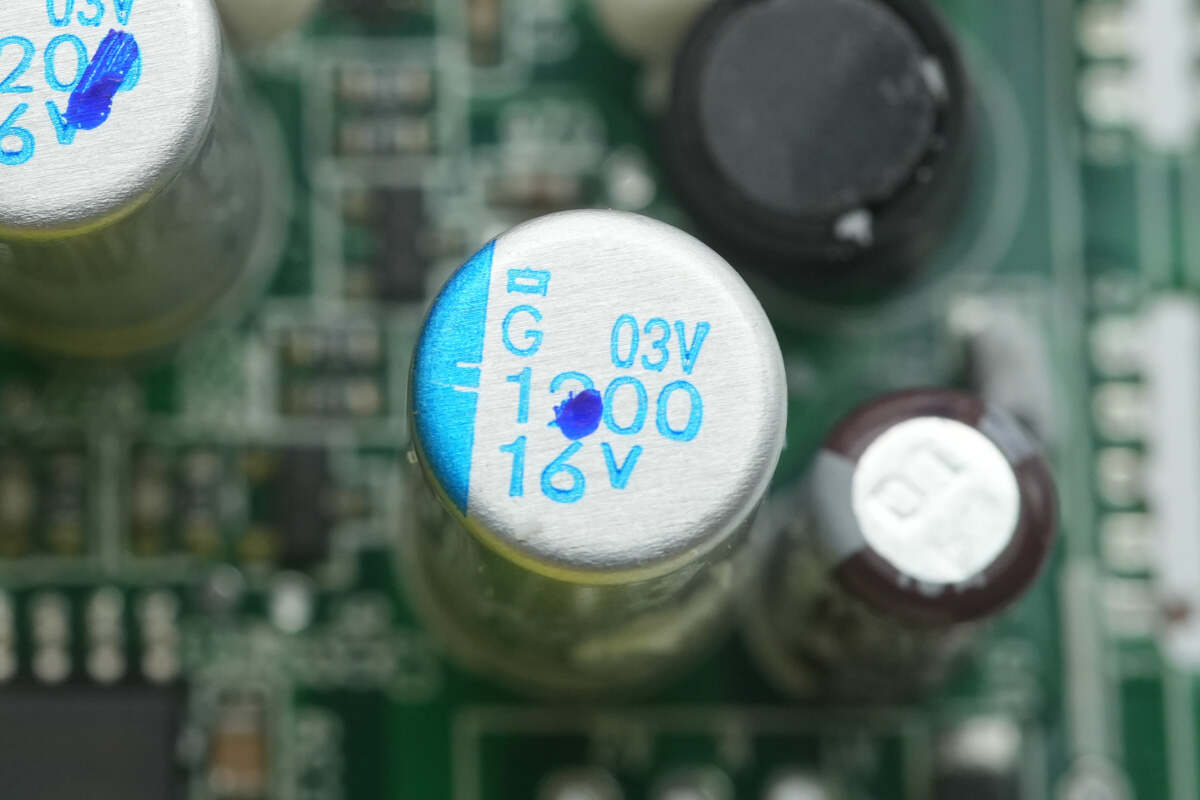

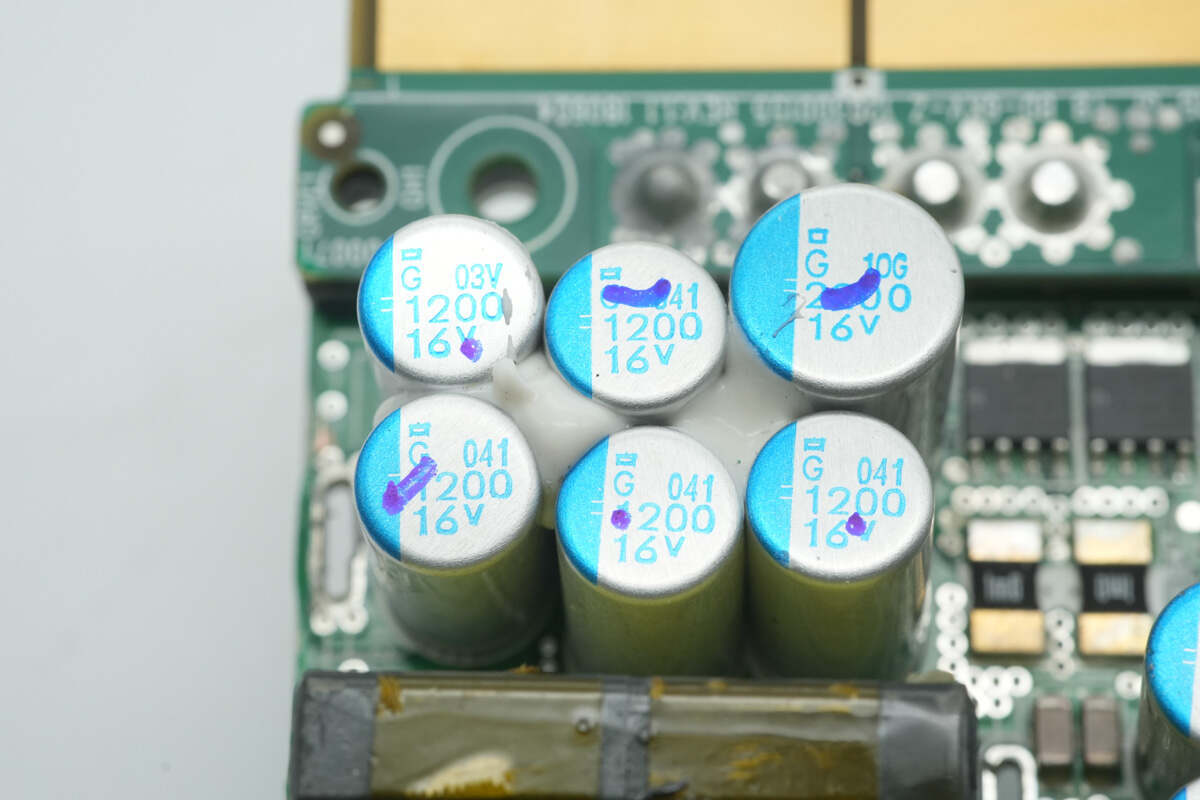

滤波固态电容来自贵弥功，为PSG系列导电性高分子固体铝电解电容器，规格为1200μF16V。

两颗滤波电容规格相同。

滤波电容规格为2200μF16V。

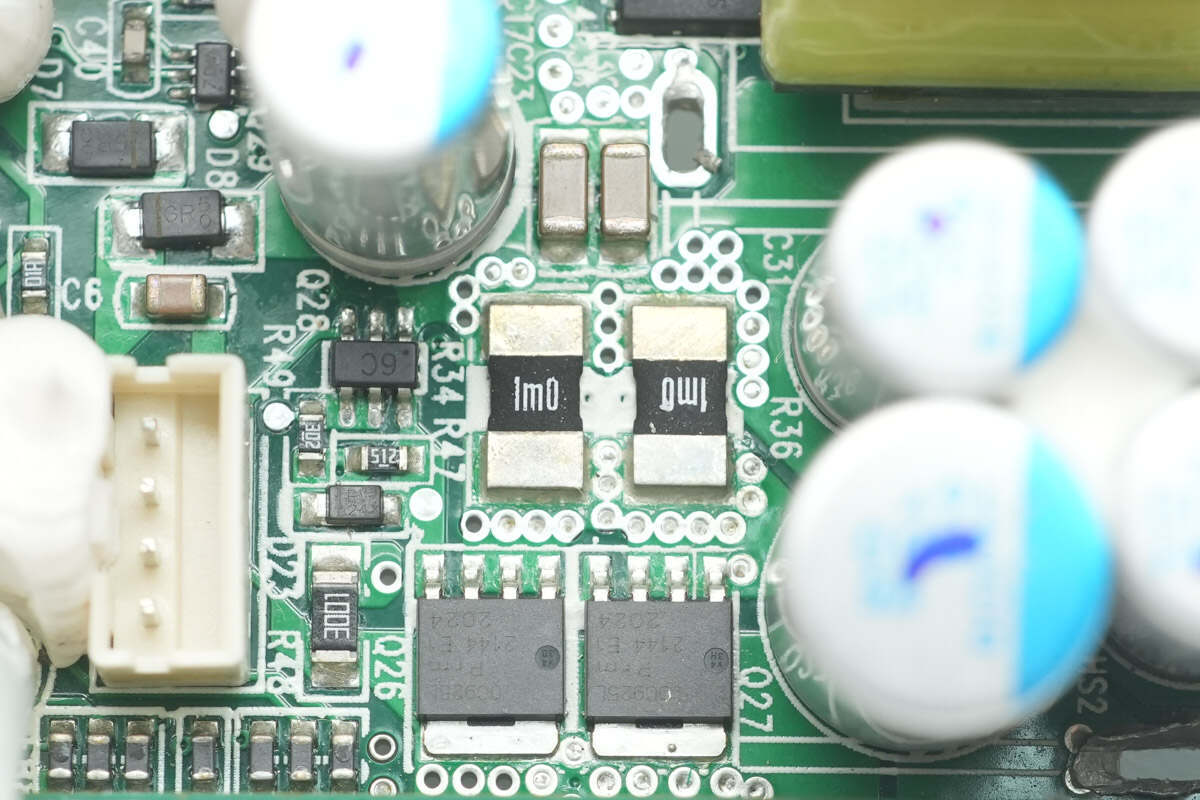

两颗1mΩ取样电阻并联，用于检测电源输出电流。

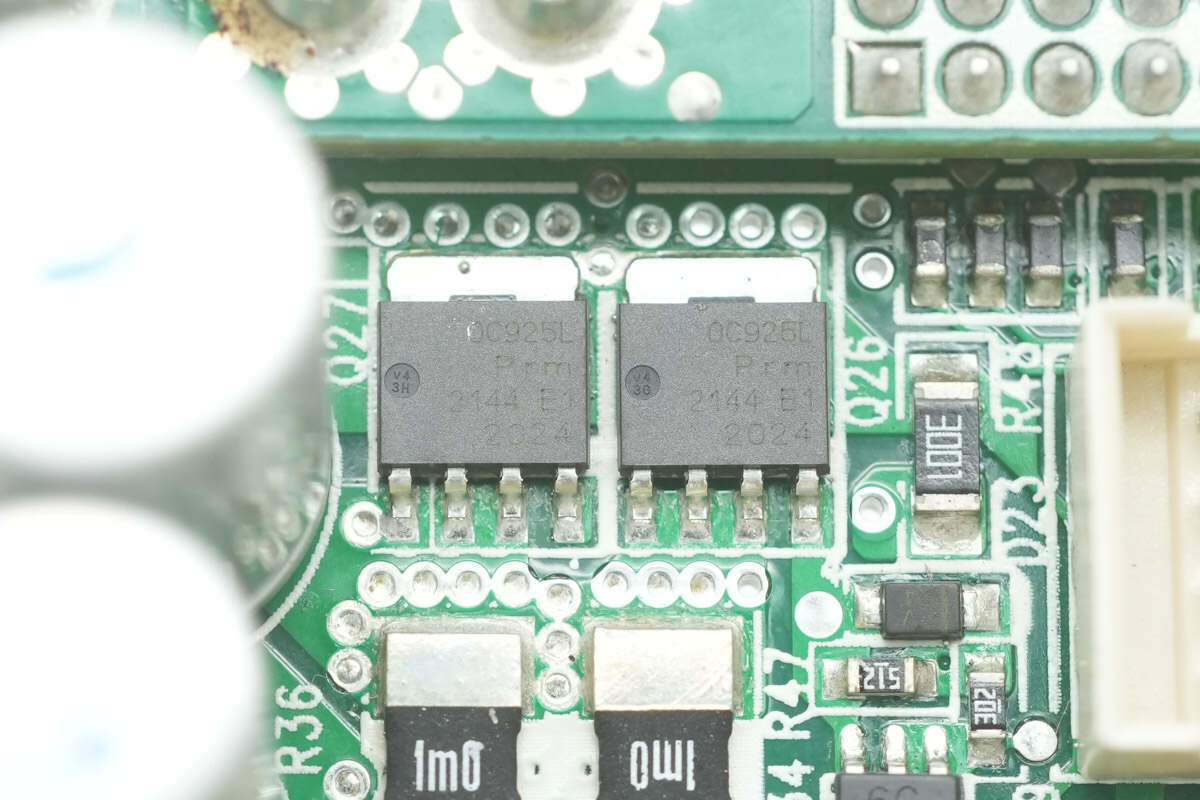

VBUS开关管来自安世半导体，丝印0C925L，型号PSMN0R9-25YLC，NMOS，耐压25V，导阻0.99mΩ，采用LFPAK封装。

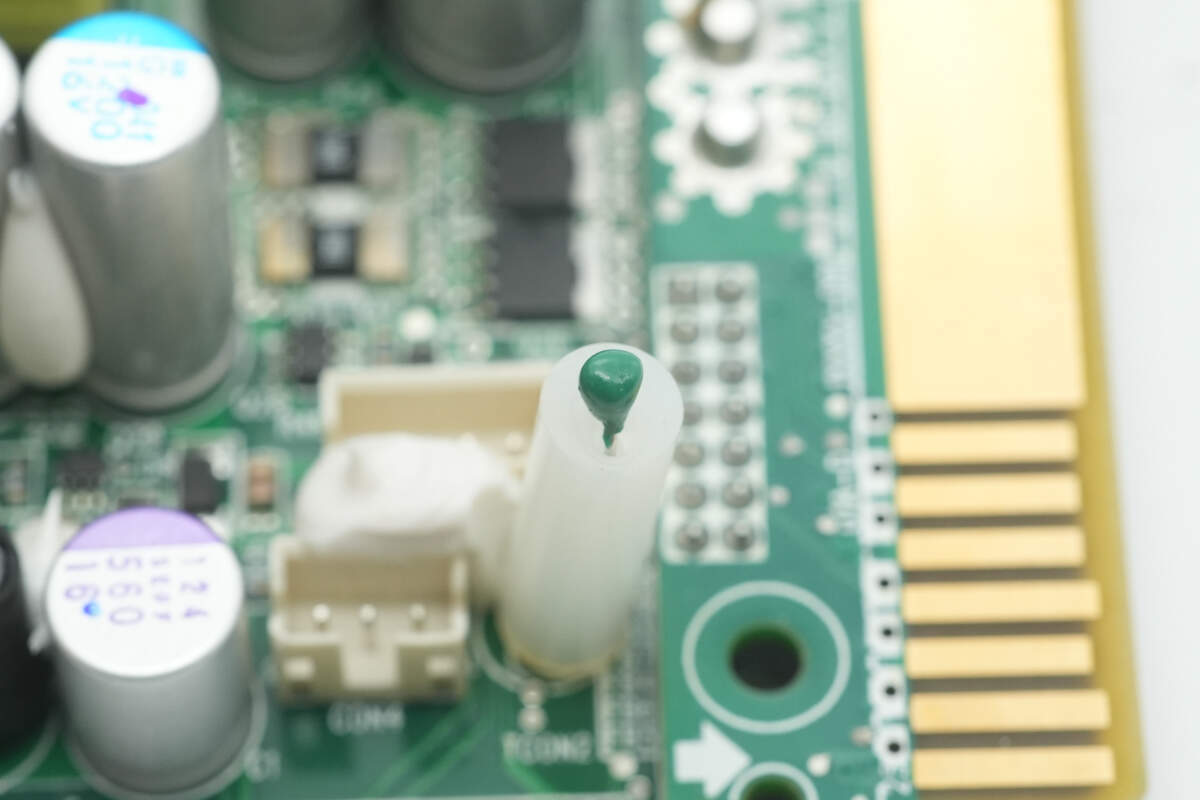

检测电源进气温度的热敏电阻特写。

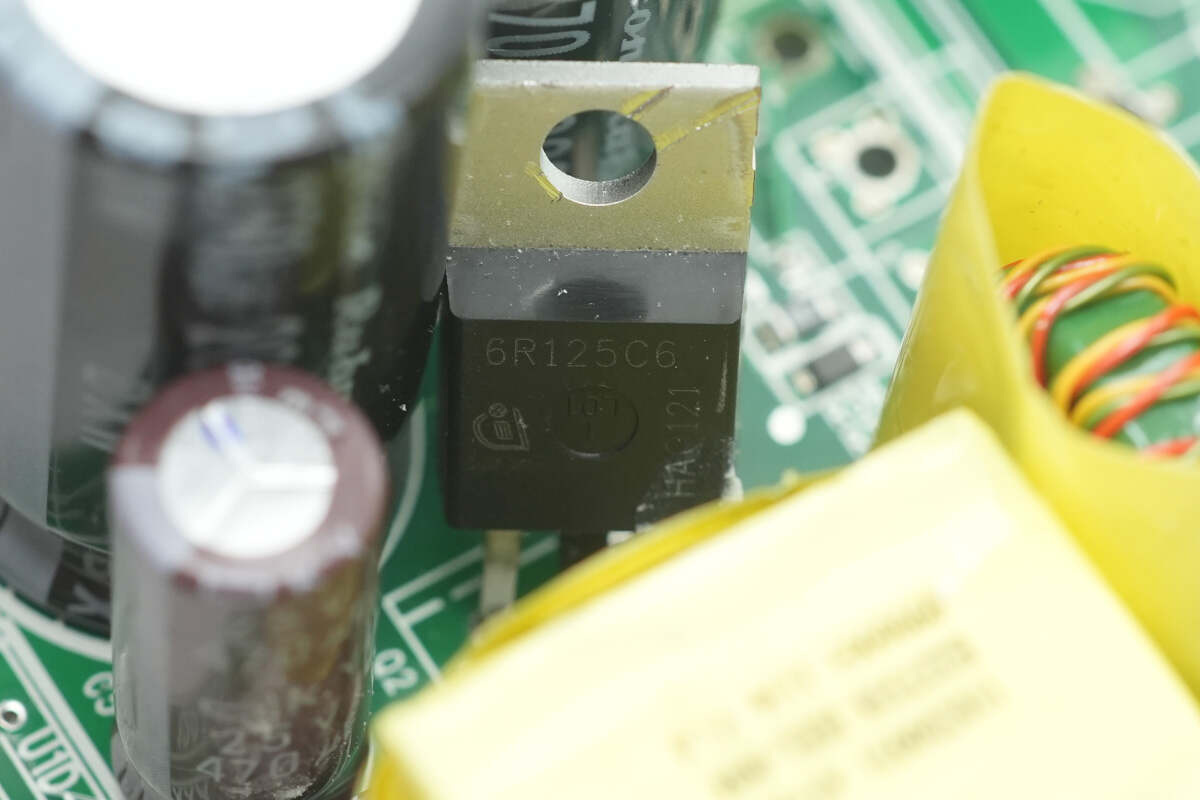

待机电源开关管来自英飞凌，丝印6R125C6，型号IPP60R125C6，NMOS，耐压650V，导阻125mΩ，采用TO220封装。

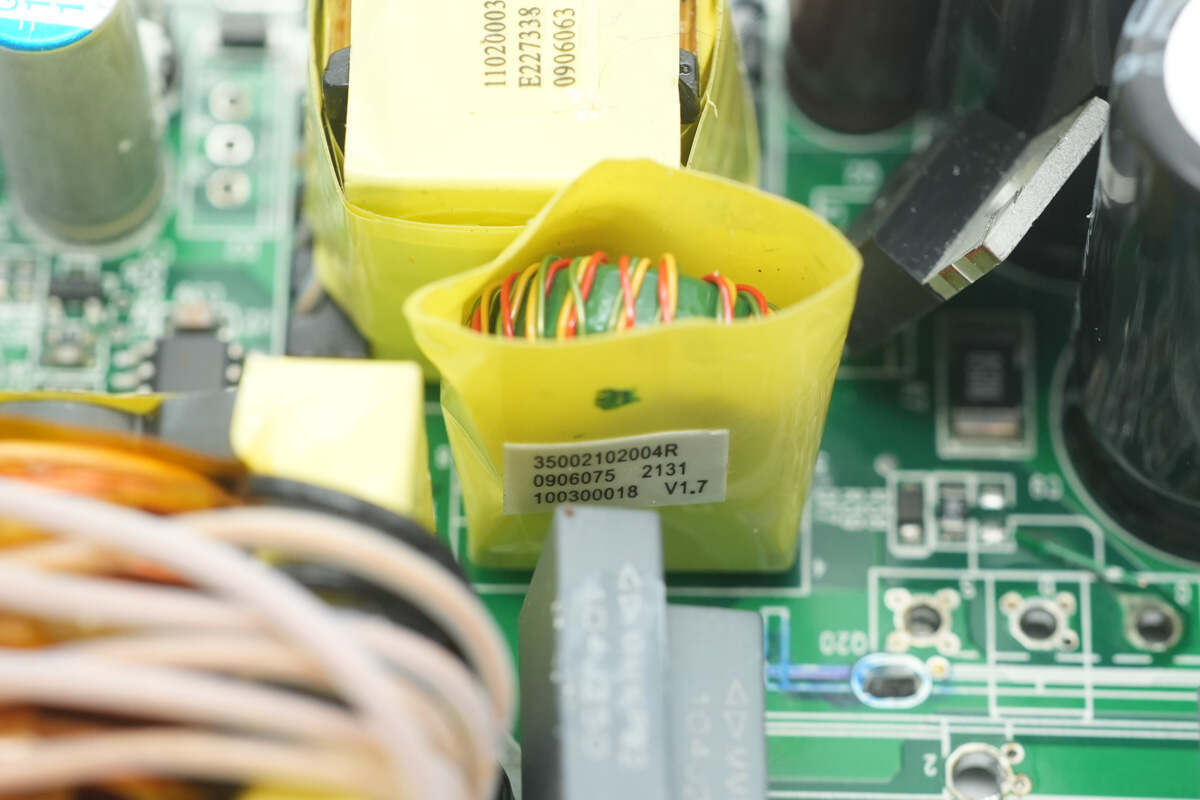

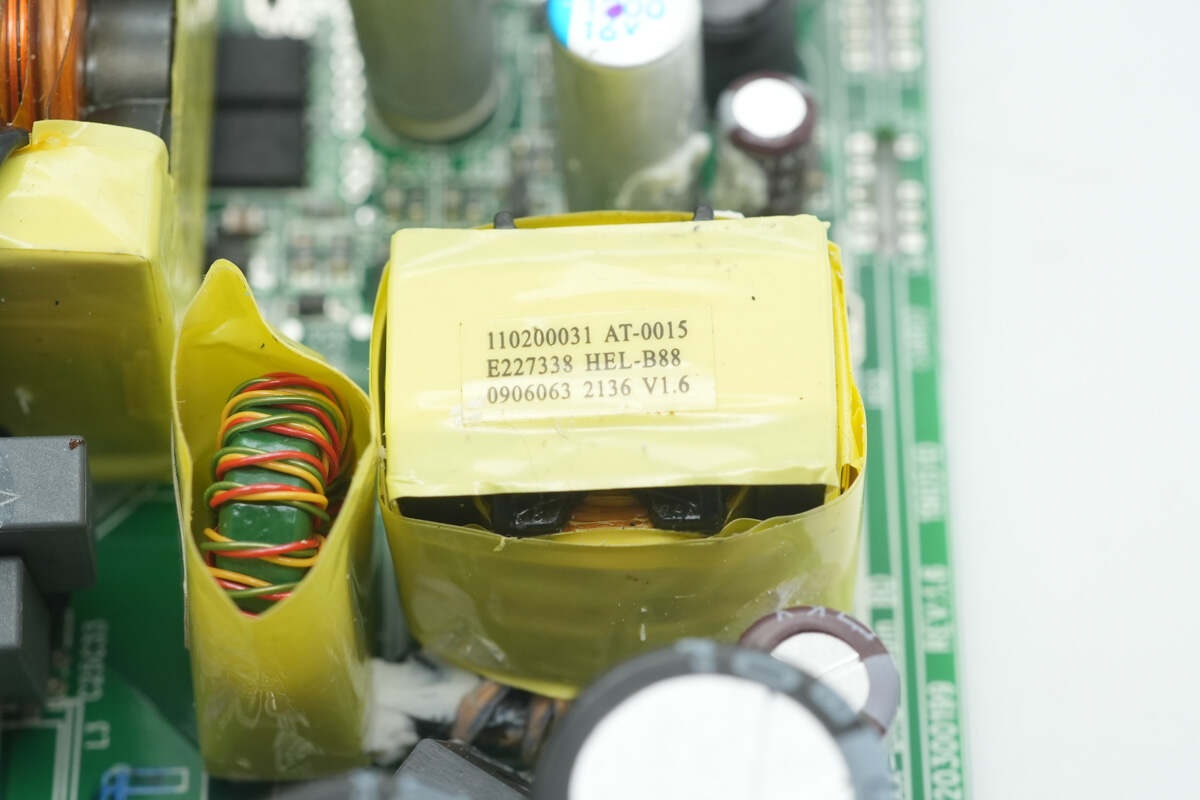

待机电源变压器严密缠绕胶带绝缘。

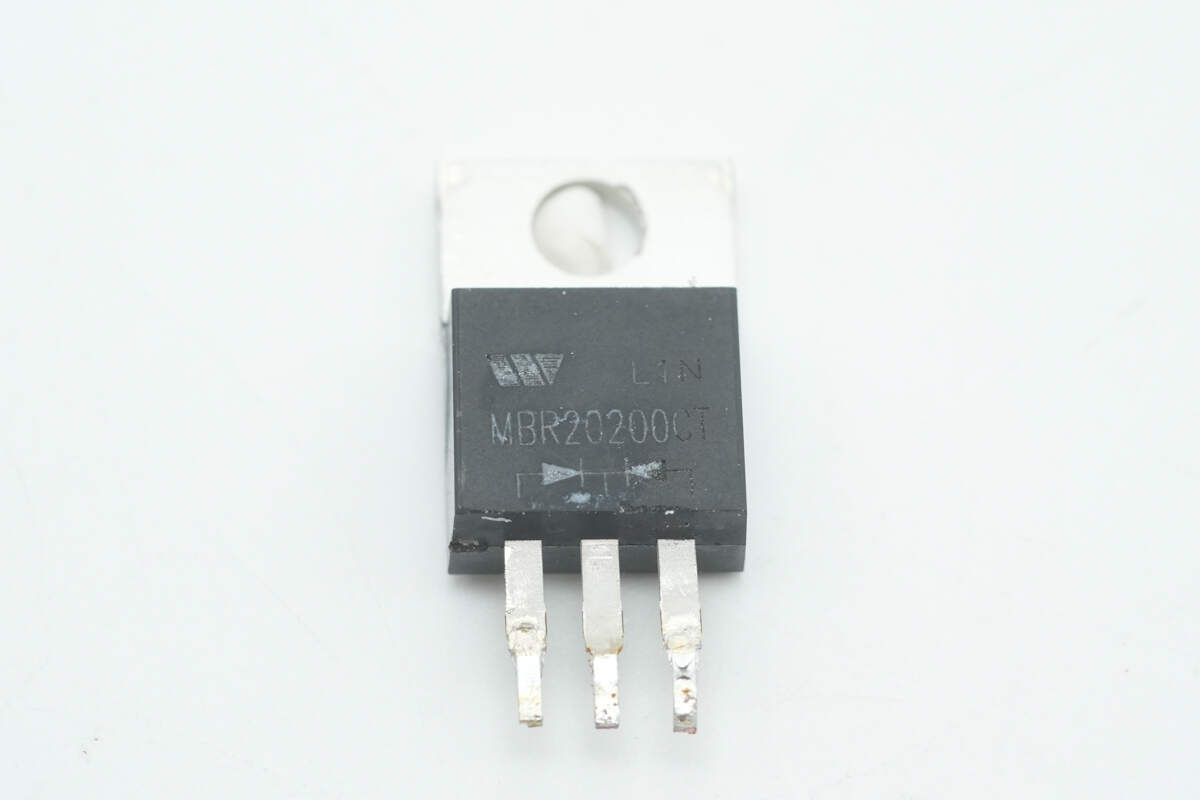

待机电源整流管型号MBR20200CT，为肖特基二极管，规格为200V 20A，采用TO-220封装。

滤波固态电容规格为1200μF16V。

滤波电感外套热缩管绝缘。

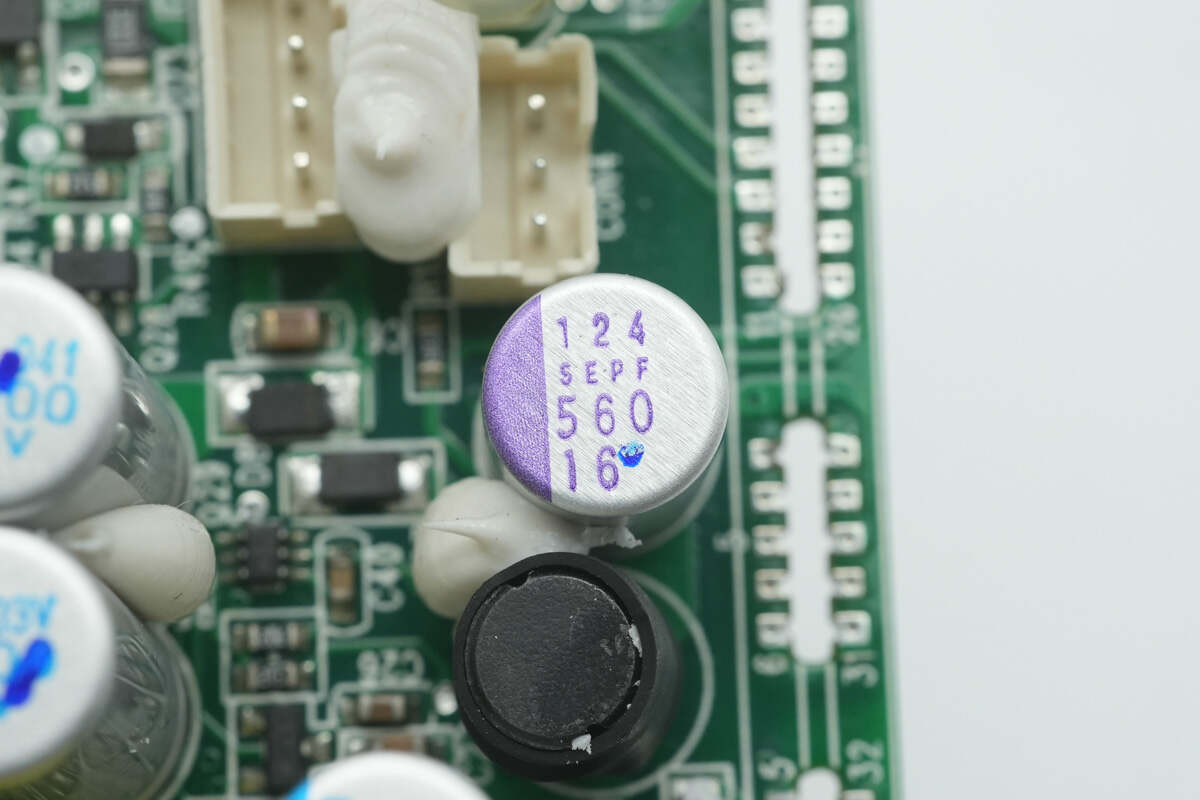

滤波电容来自松下，为SEPF系列固态电容，规格为560μF16V。

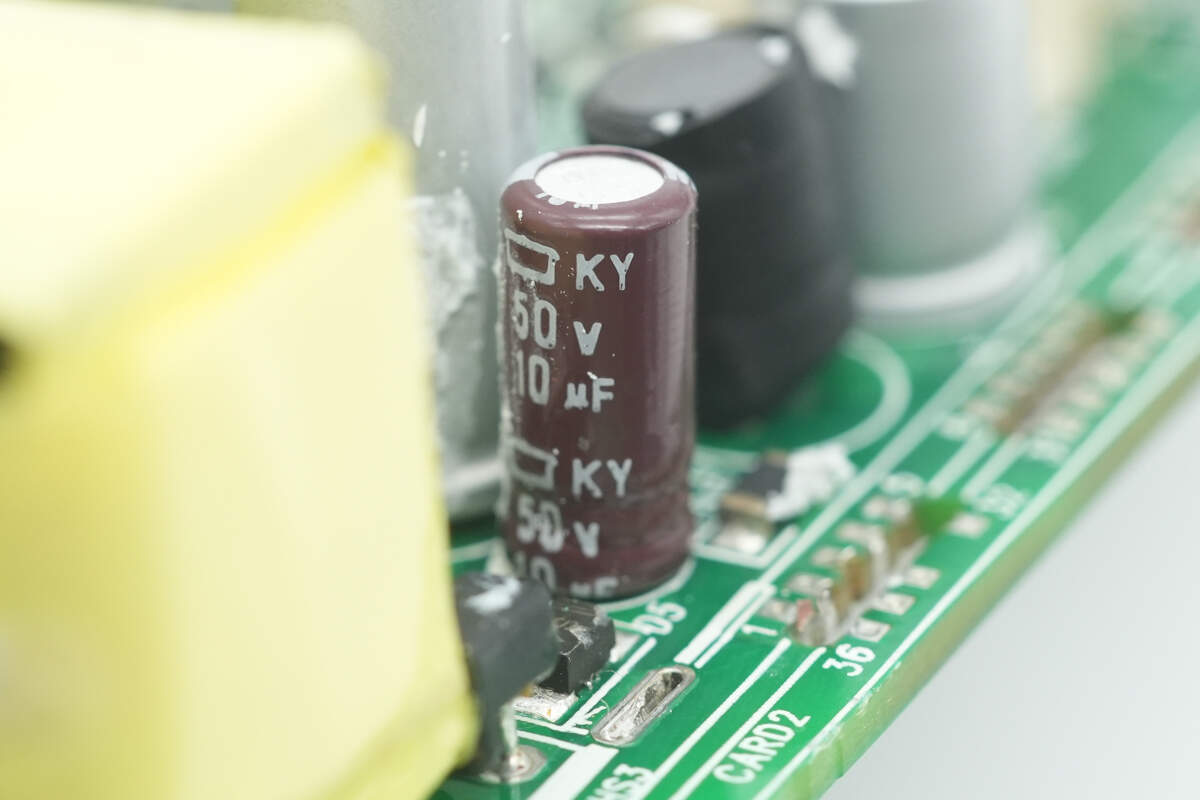

滤波电容规格为50V 10μF。

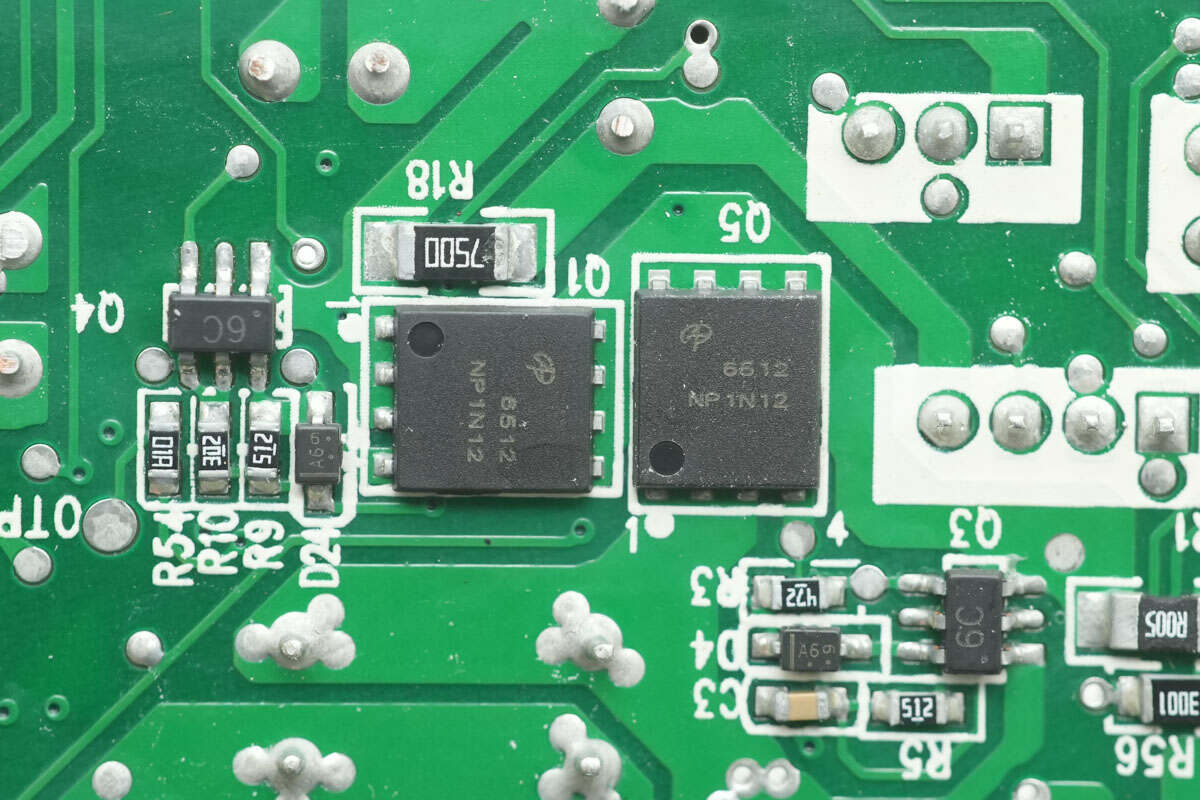

用于供电切换的开关管来自万国半导体，型号AON6512，NMOS，耐压30V，导阻1.7mΩ，具备低栅极电荷和高电流能力，适用于DC/DC转换器应用，采用DFN5*6封装。

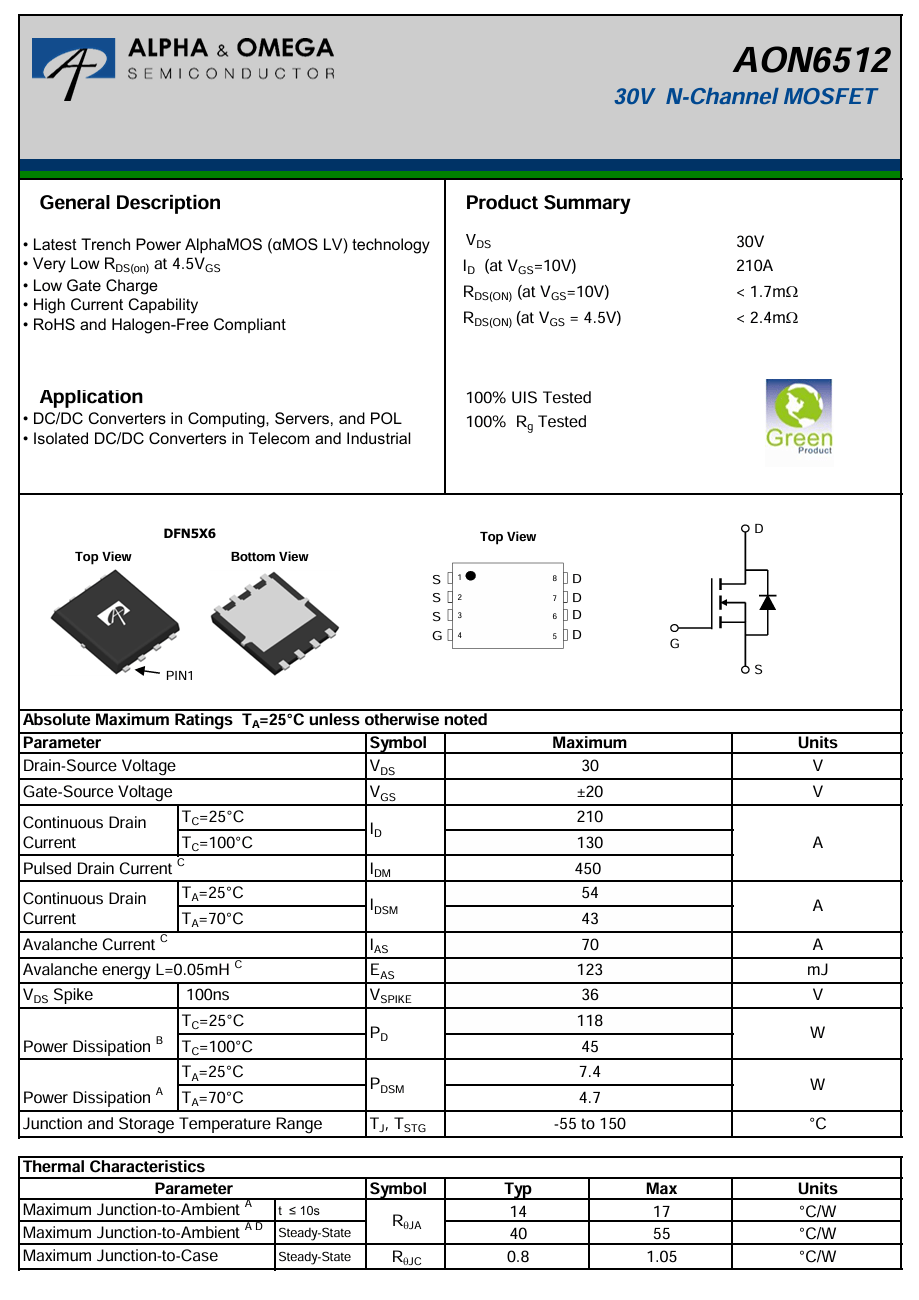

万国半导体 AON6512 资料信息。

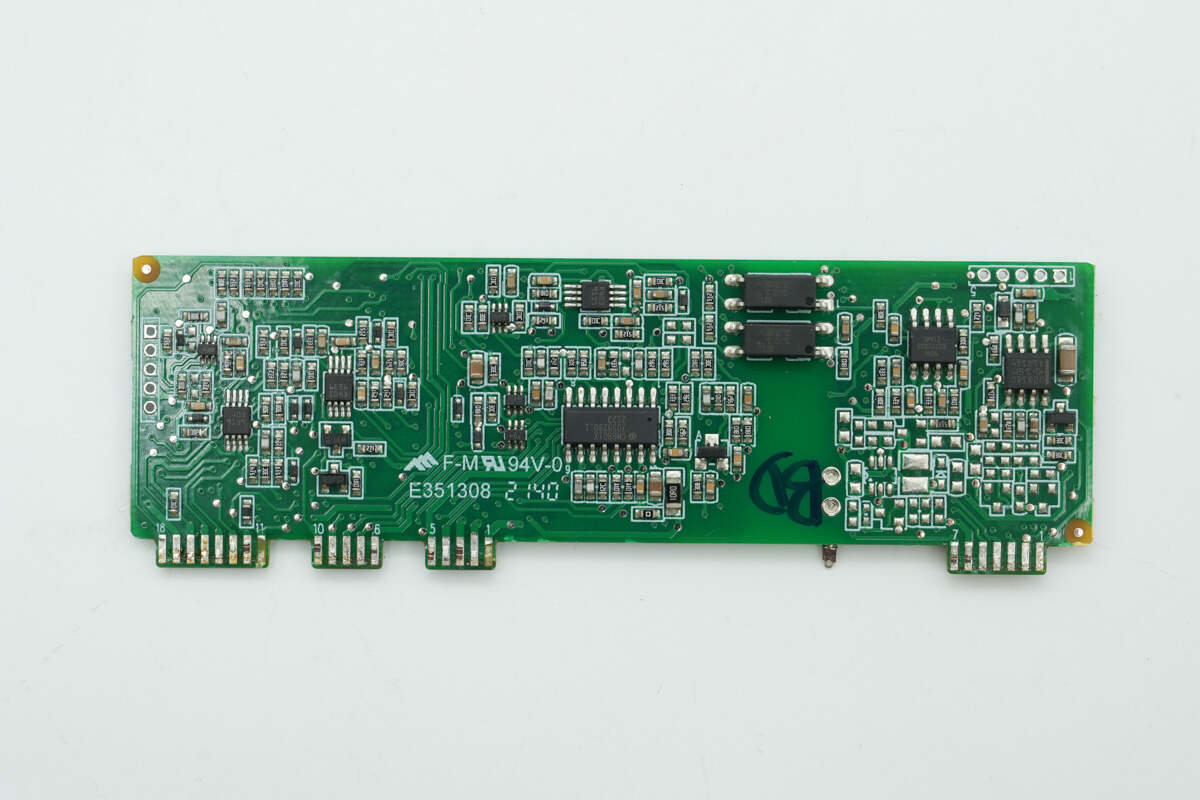

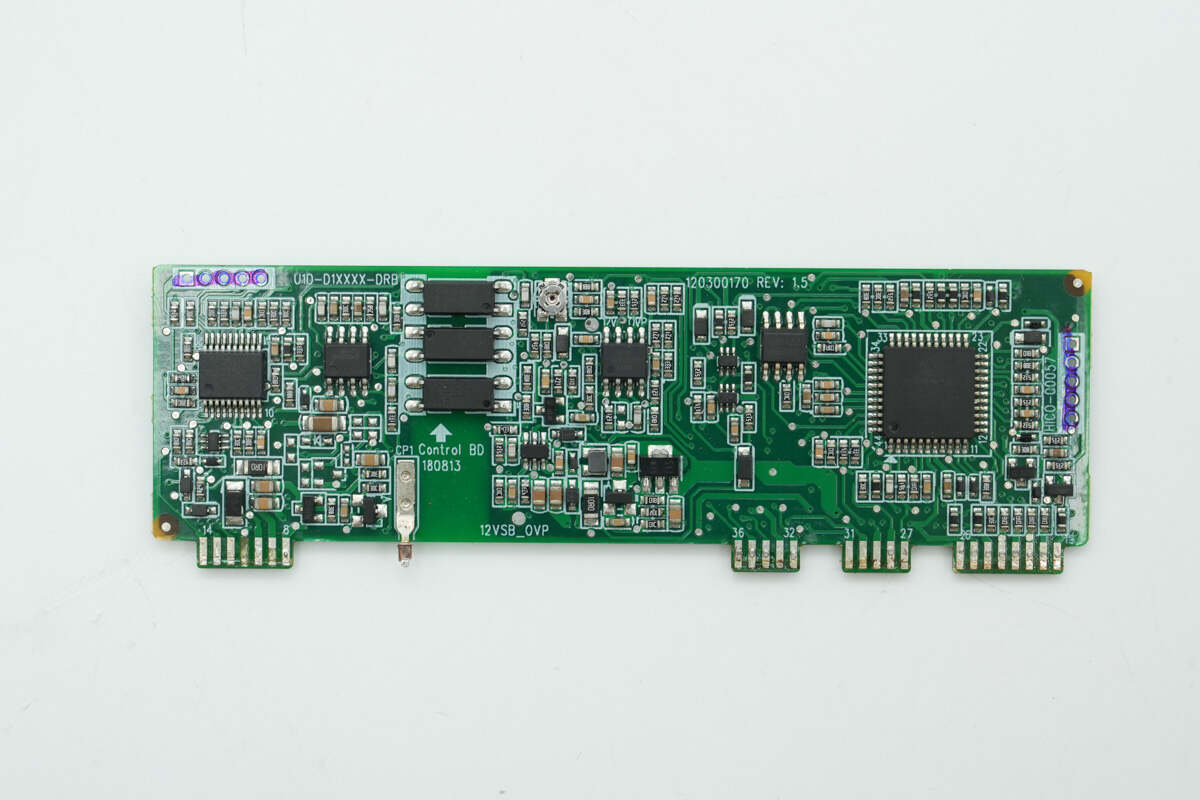

控制小板外侧设有MCU，待机电源芯片，反馈光耦，运放，存储器和MCU。

小板内侧设有运放，LLC控制器，运放和PFC控制器。

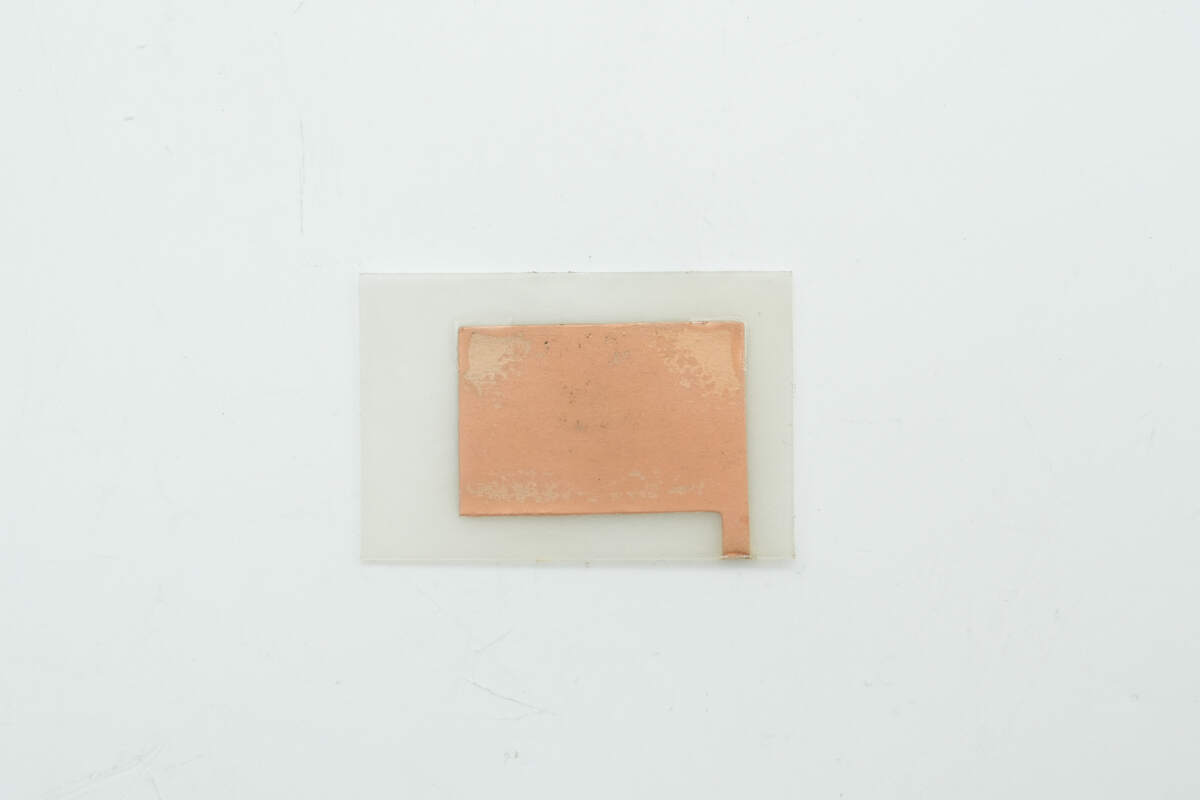

对应变压器磁芯的位置设有铜箔屏蔽。

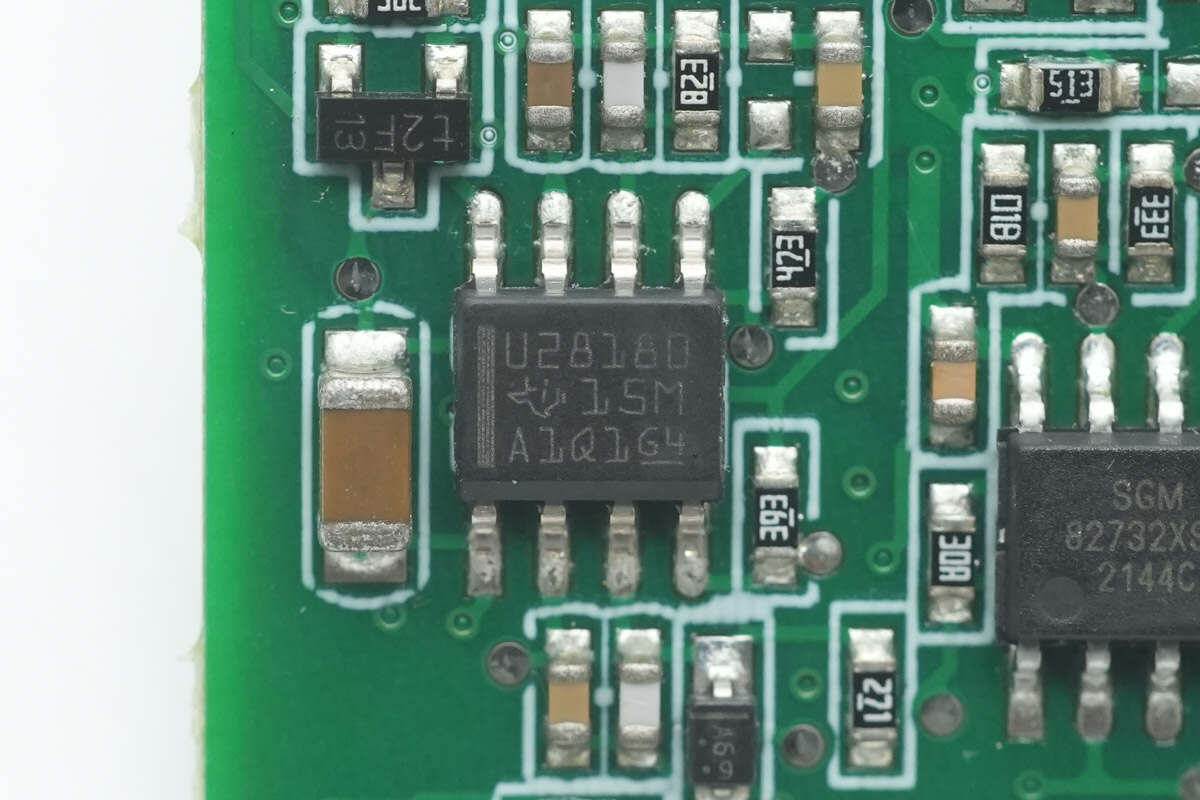

PFC控制器来自德州仪器，型号UCC28180，是一颗可编程开关频率，连续导通模式的PFC控制器，用于直流输入升压，采用SOIC8封装。

MCU来自微芯科技，型号PIC18F14K22，芯片内置高性能RISC内核CPU，内置16KB FLASH和512字节RAM，256字节EEPROM存储器，内置10bit ADC，采用SSOP20封装。

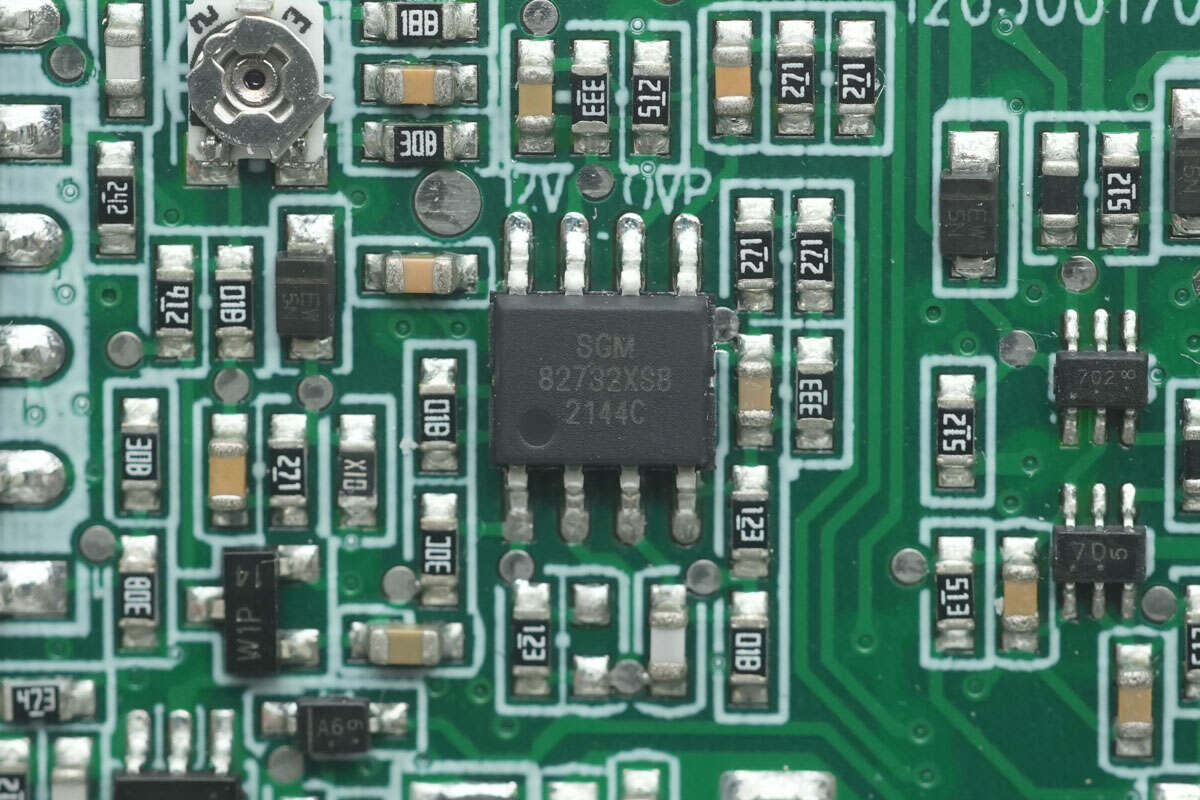

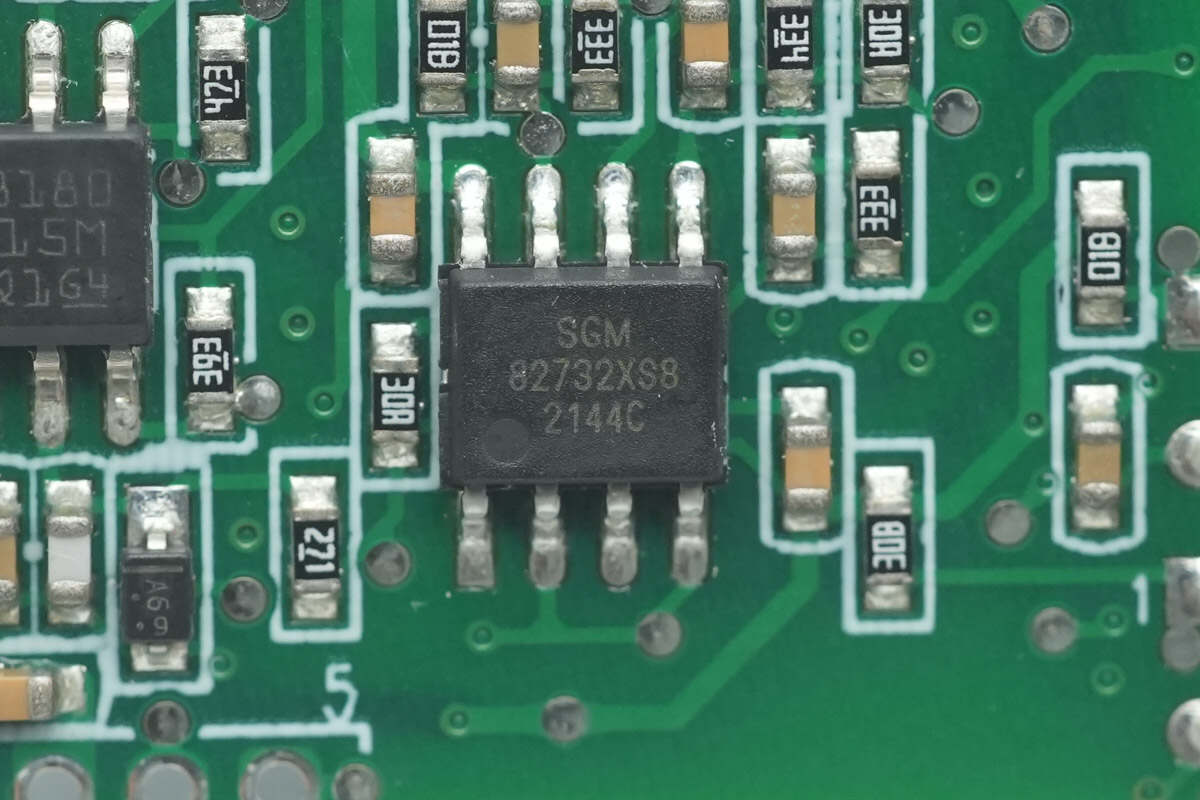

运放芯片来自圣邦，型号SGM8273-2，是一颗低噪声，高精度，高电压，轨至轨输入输出的运算放大器，采用SOIC-8封装。

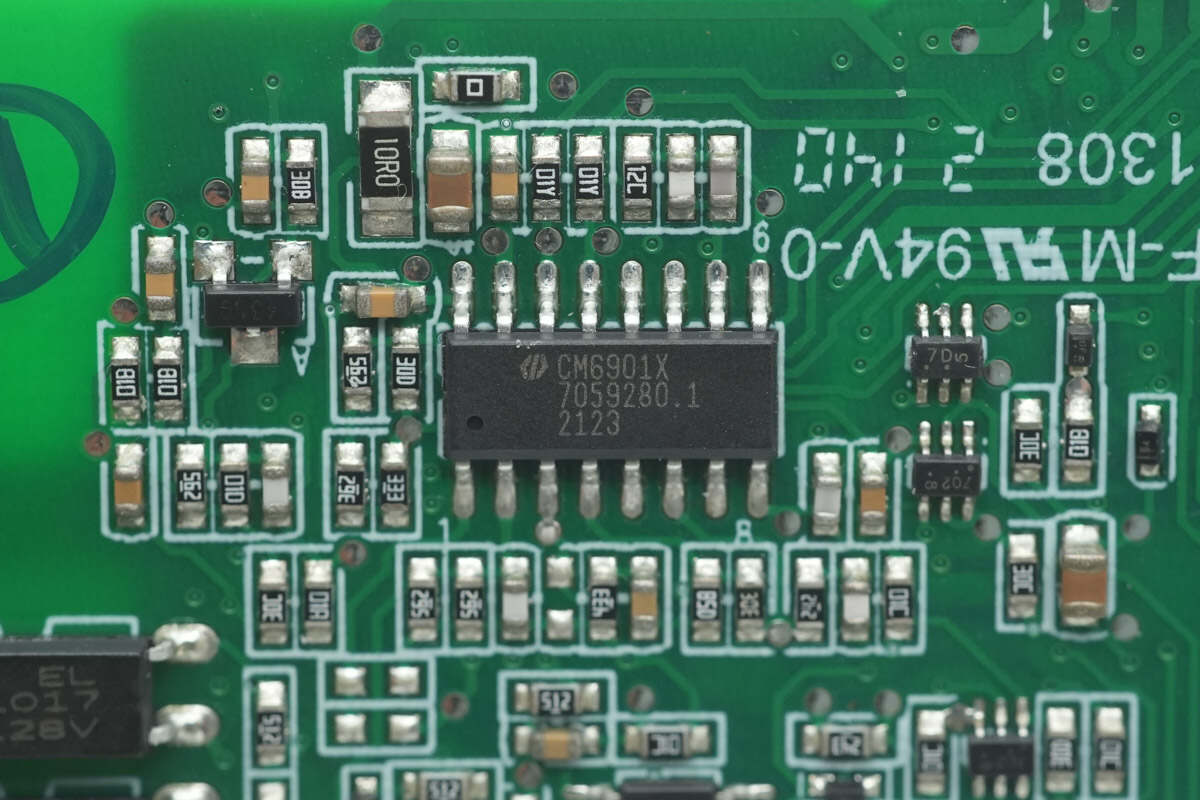

LLC控制器来自虹冠，型号CM6901，是一颗次级侧的LLC+同步整流控制器，用于LLC电源转换和次级同步整流驱动，通过隔离驱动器来驱动LLC开关管，采用SOP-16封装。

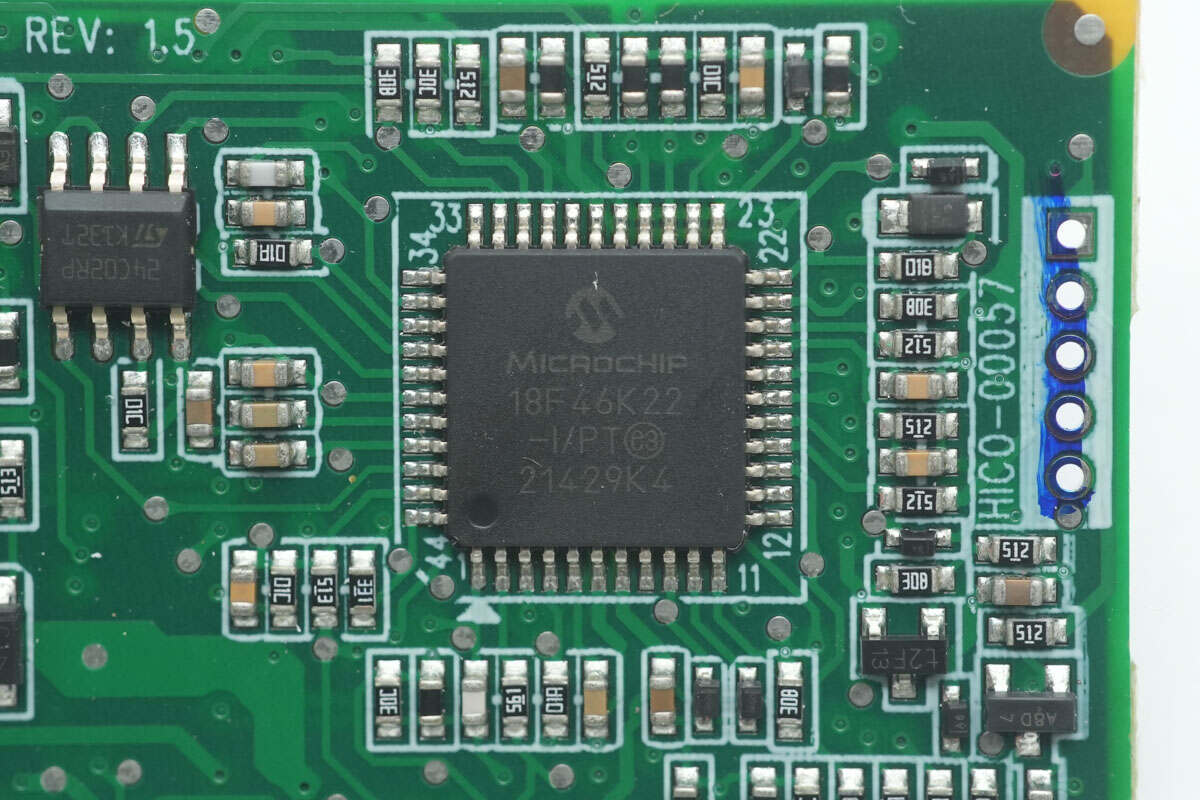

另一颗MCU同样来自微芯科技，型号PIC18F46K22，芯片内置高性能RISC内核CPU，内置64KB FLASH和3896字节RAM，1KB EEPROM存储器，内置ADC和DAC，采用TQFP44封装。

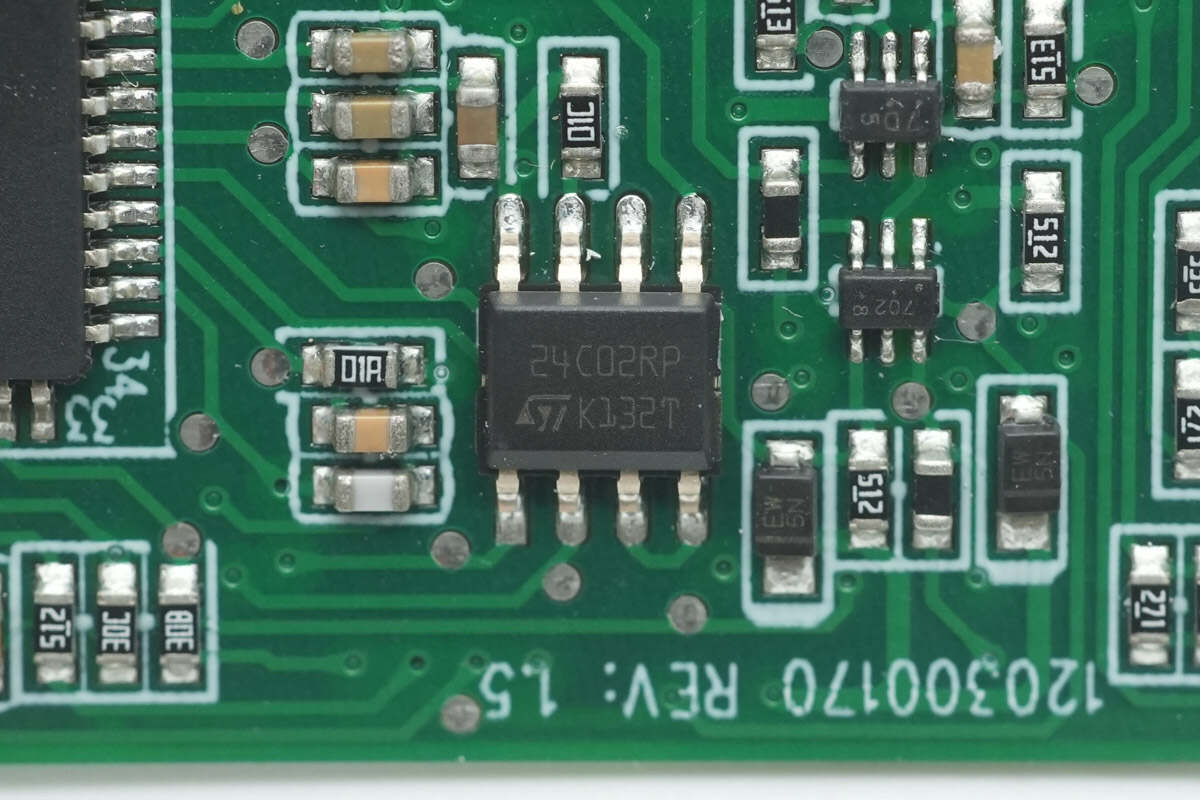

存储器来自意法半导体，丝印24C02RP，容量为256字节，支持1.8-5.5V工作电压，采用SO8N封装。

运放芯片采用圣邦SGM8273-2。

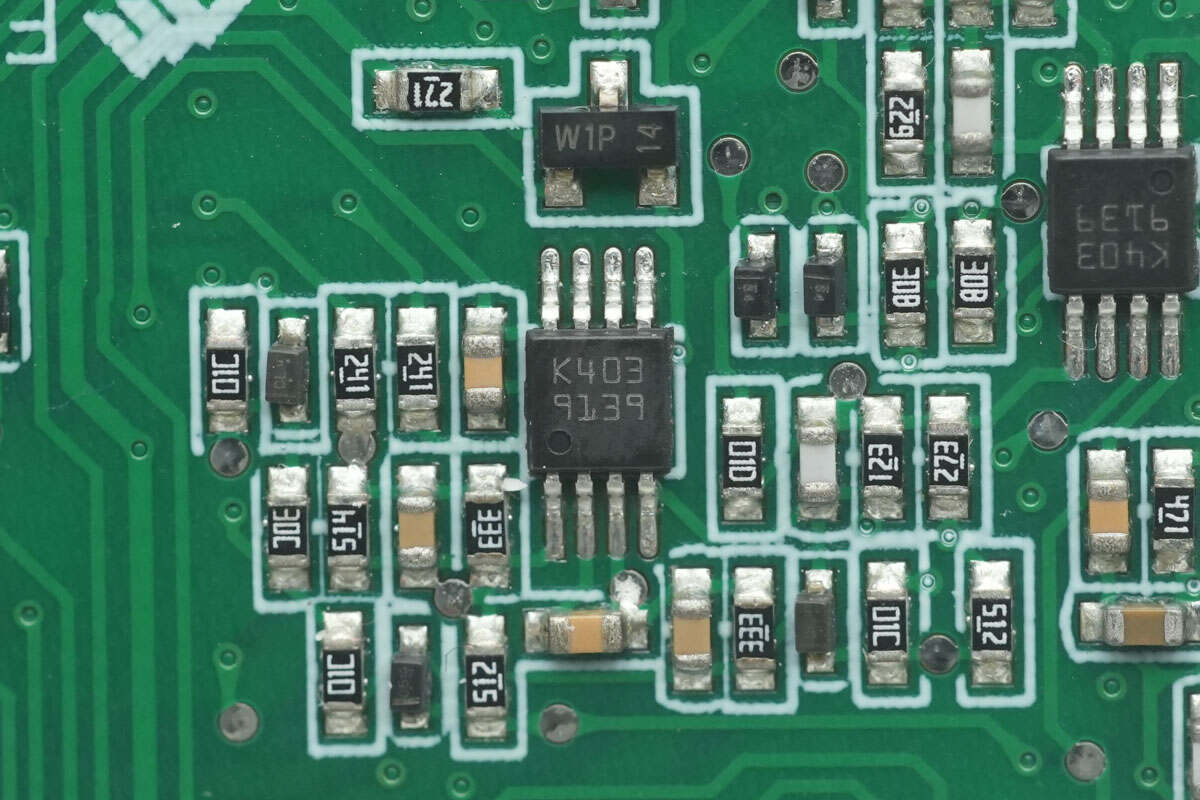

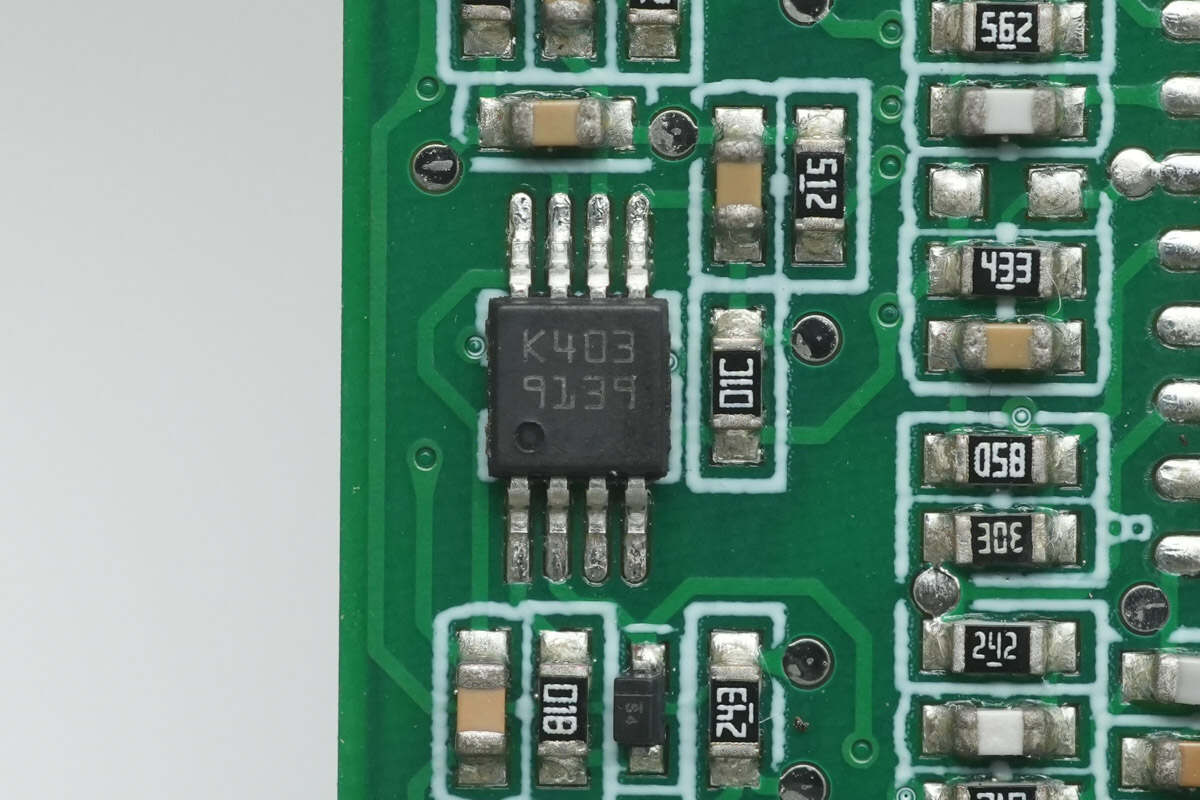

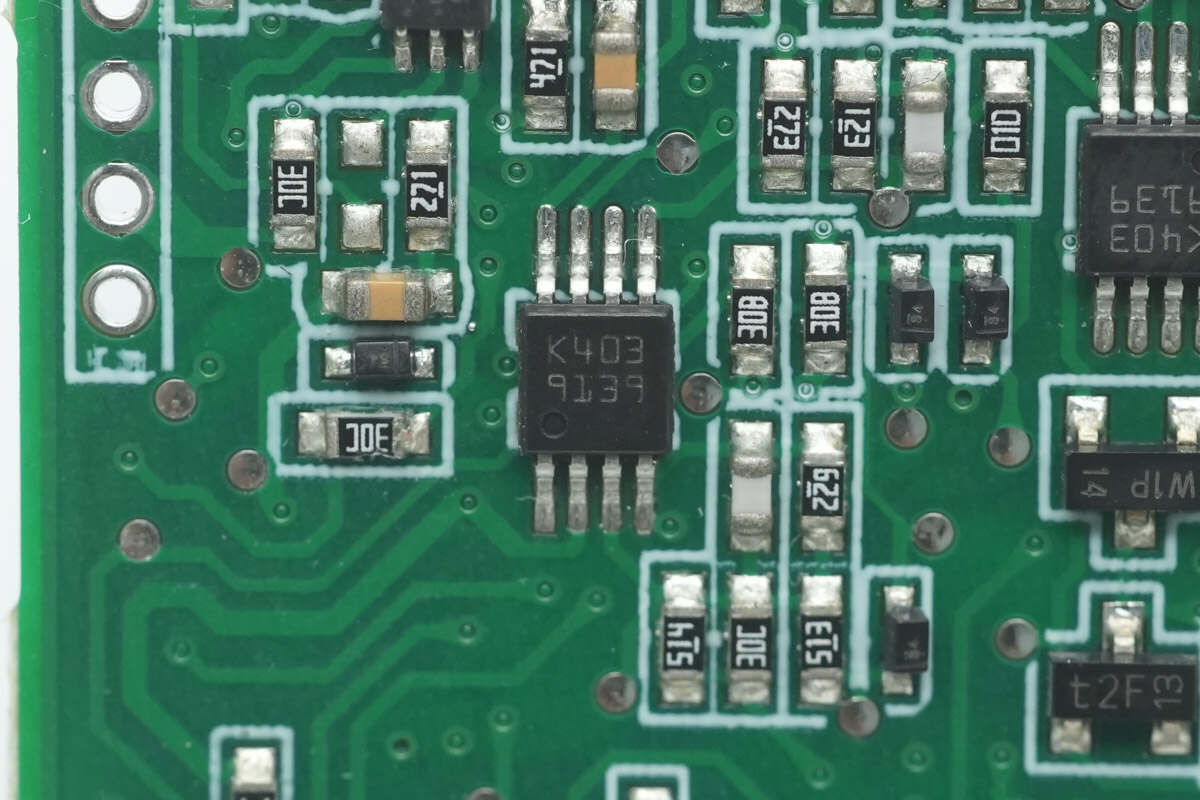

运放芯片来自意法半导体，丝印K403，型号LM2904ST，为低功耗双运放，采用MiniSO8封装。

小板上共设有三颗同型号的运放芯片。

第三颗同型号的运放芯片特写。

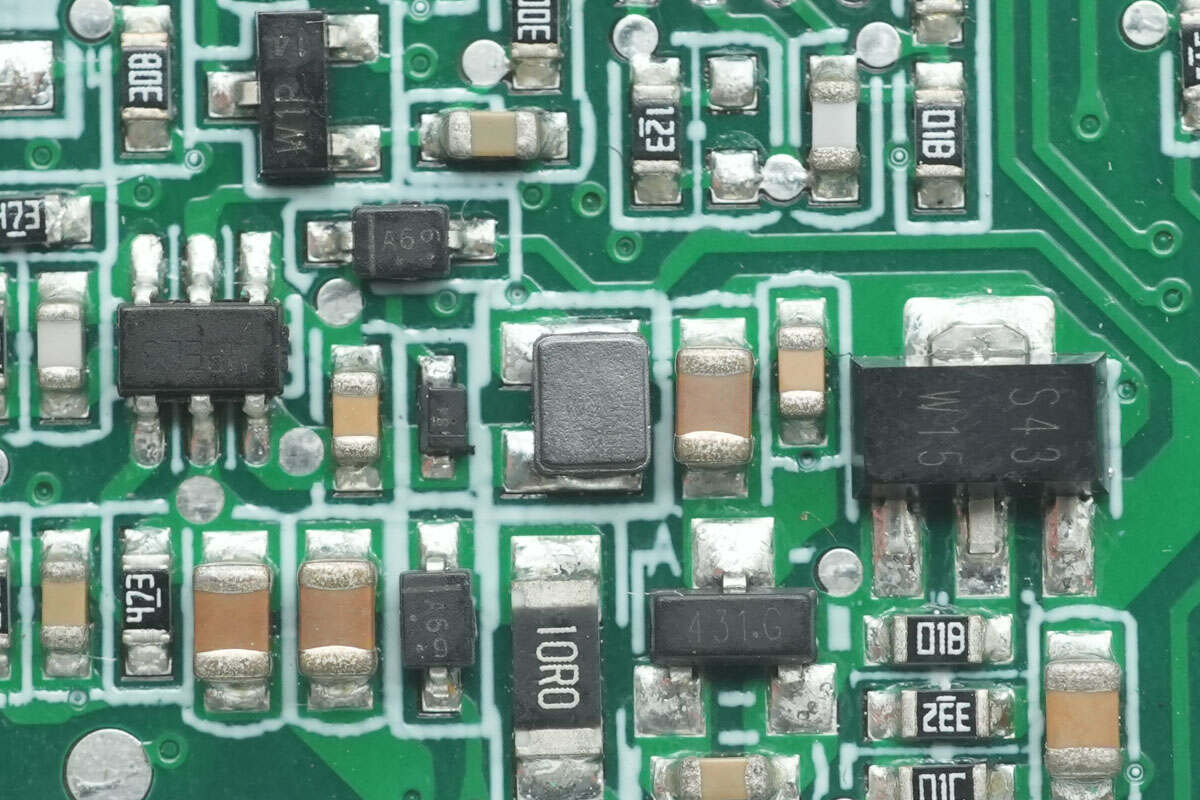

同步降压芯片来自圣邦，丝印MPE，型号SGM61410，是一颗5-42V输入电压，600mA输出电流的同步降压转换器，芯片内部集成开关管，开关频率为1.2MHz，支持90%占空比，支持短路保护和输出过压以及过热关断，采用SOT-23-6封装。

芯片外置降压电感特写。

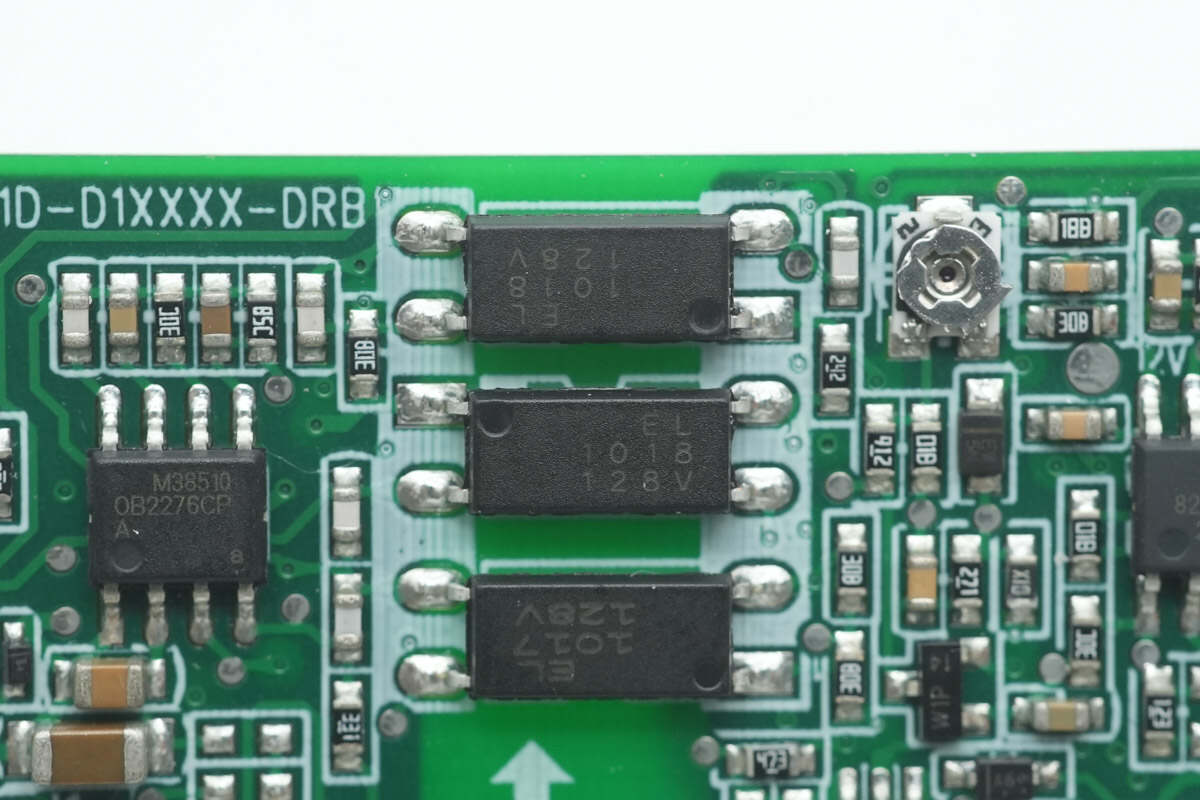

两颗反馈光耦来自亿光，型号EL1018。

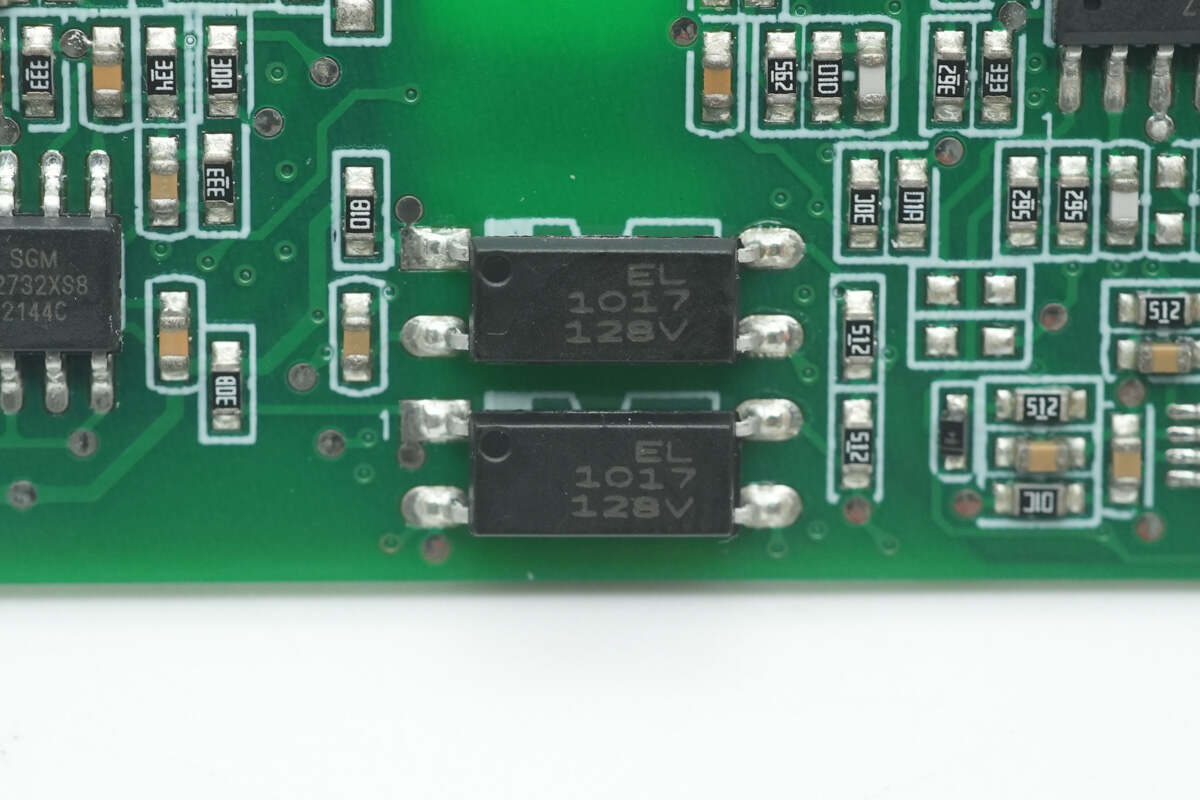

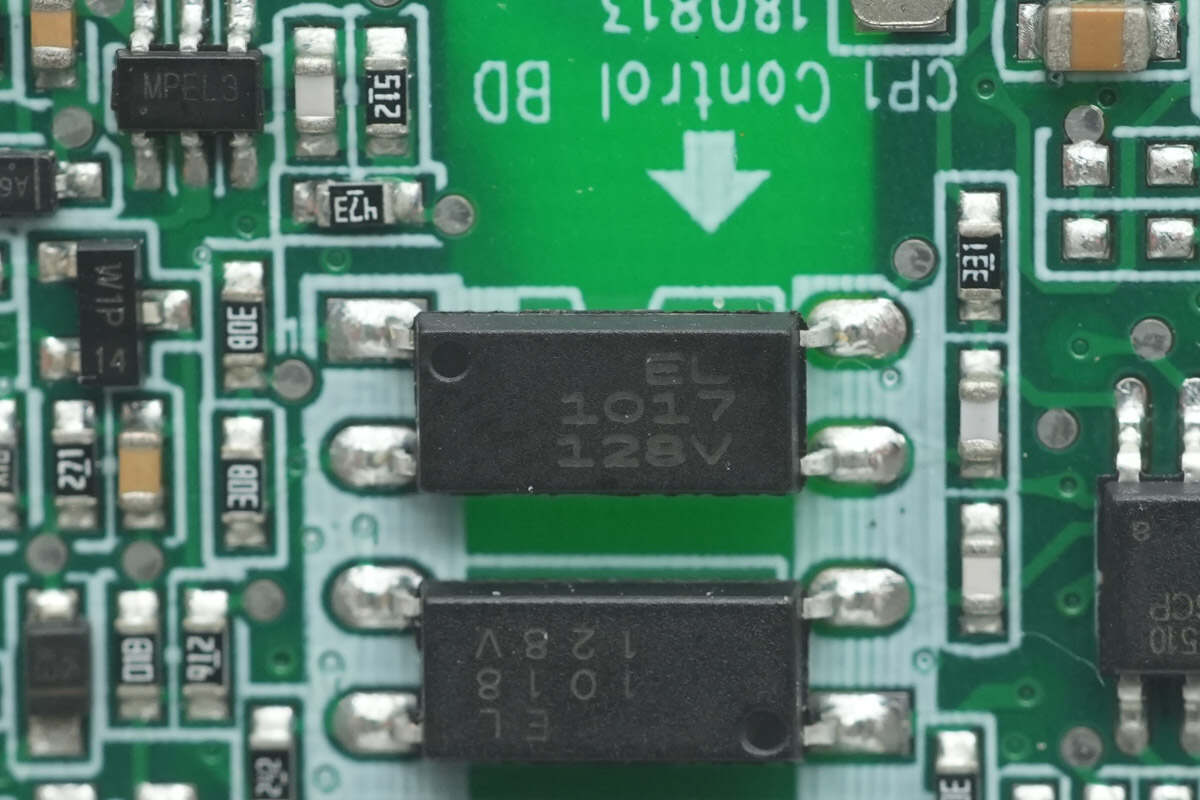

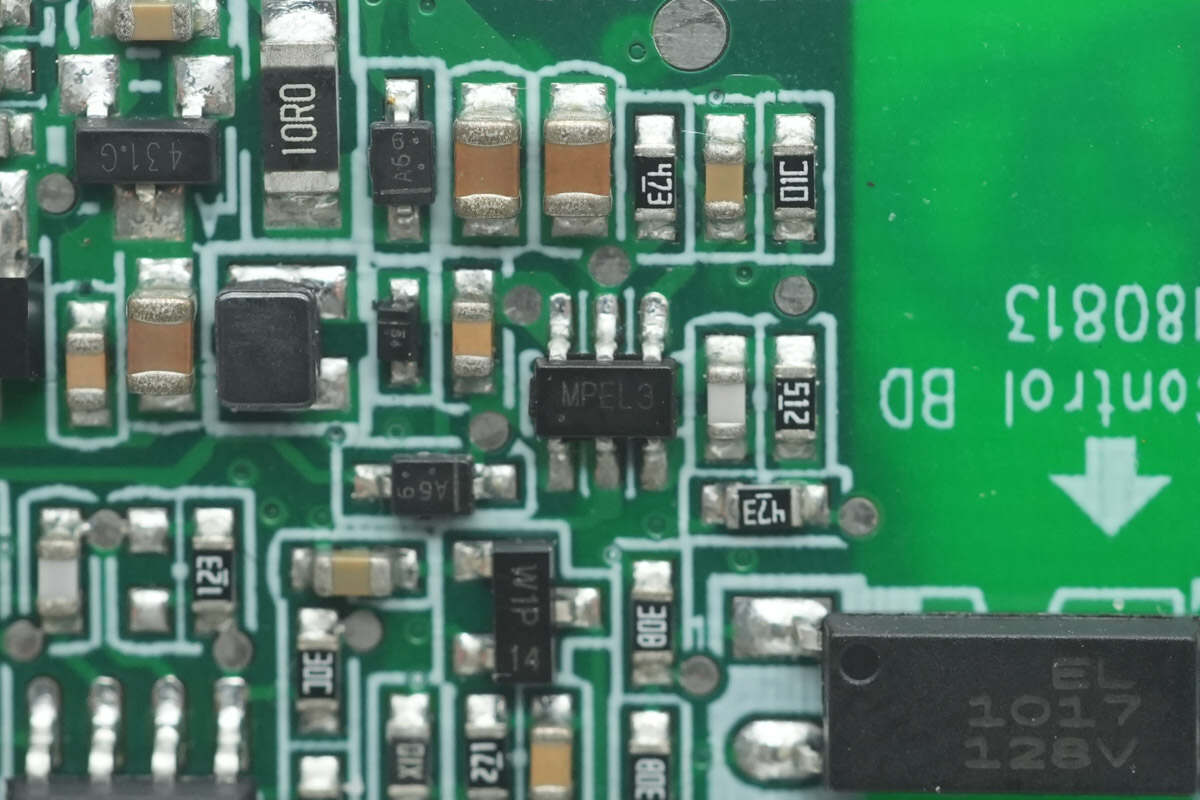

反馈光耦来自亿光，型号EL1017。

小板另一面还焊接两颗同型号的光耦。

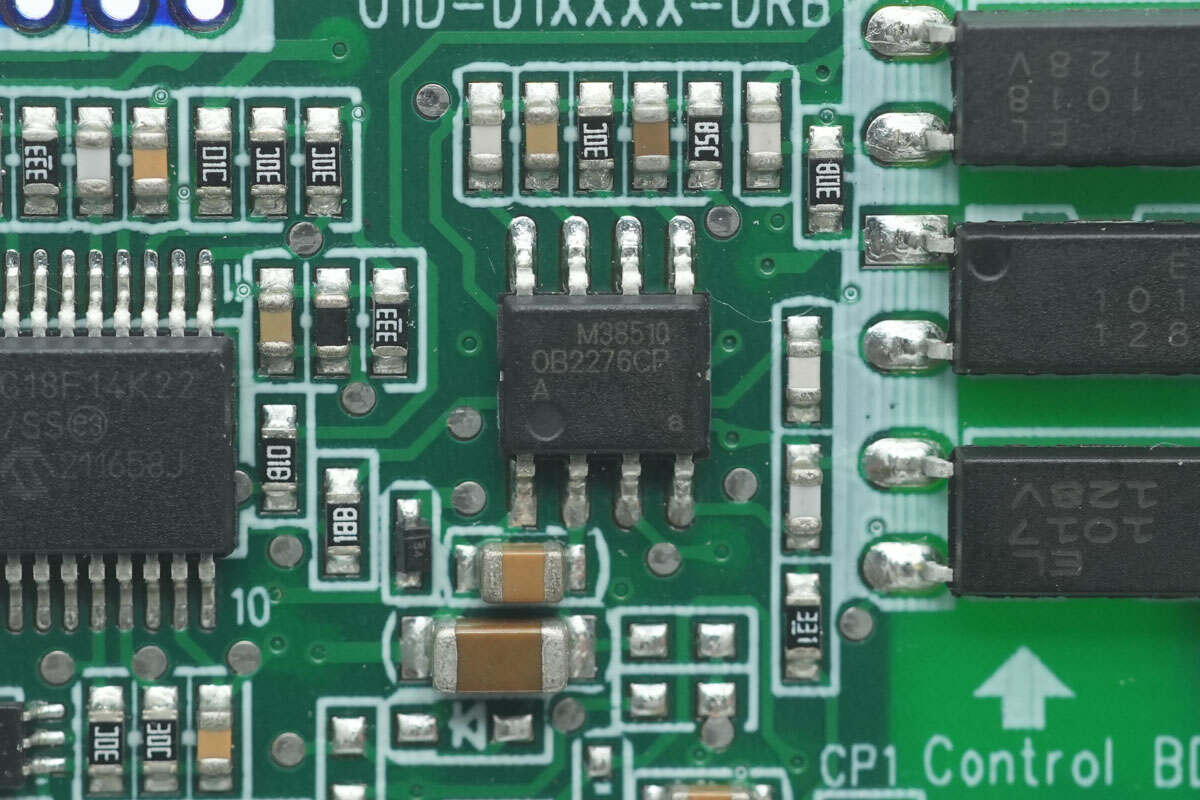

待机电源芯片来自昂宝，型号OB2276CP，是一颗高性能电流模式PWM控制器，开关频率为65kHz，具备完善的保护功能，采用SOP8封装。

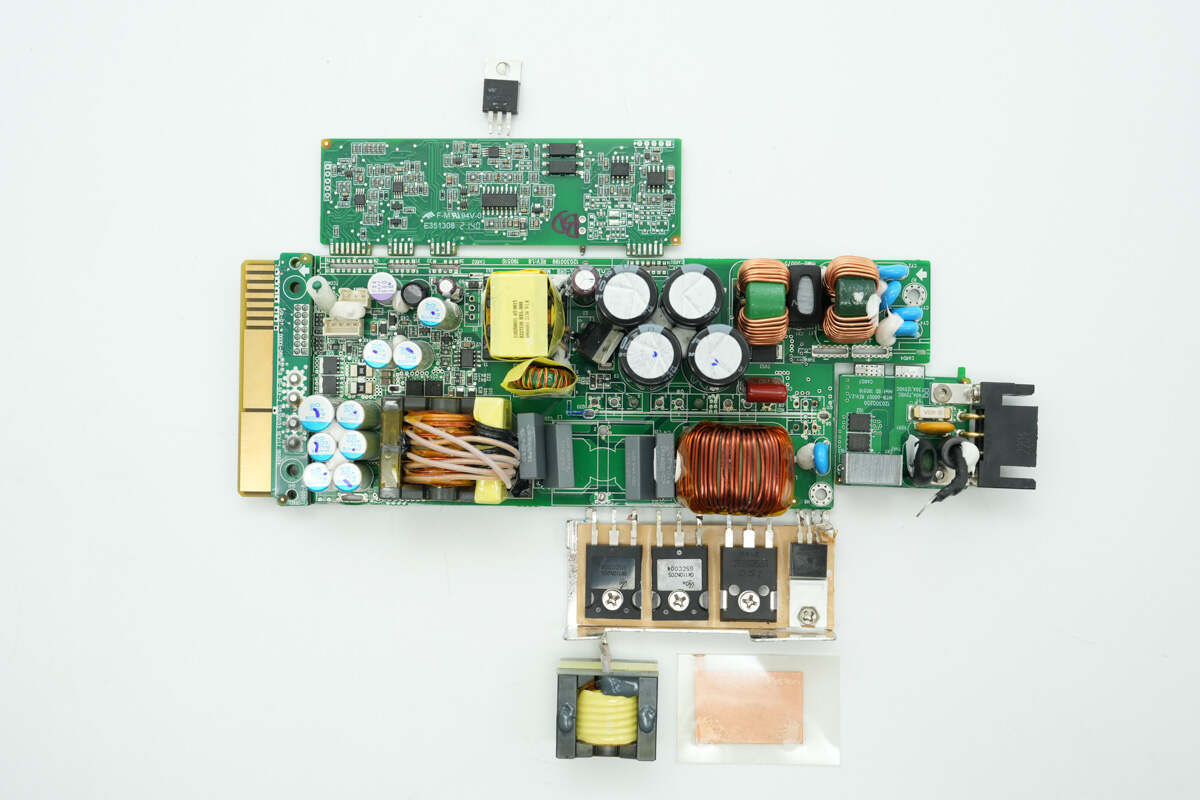

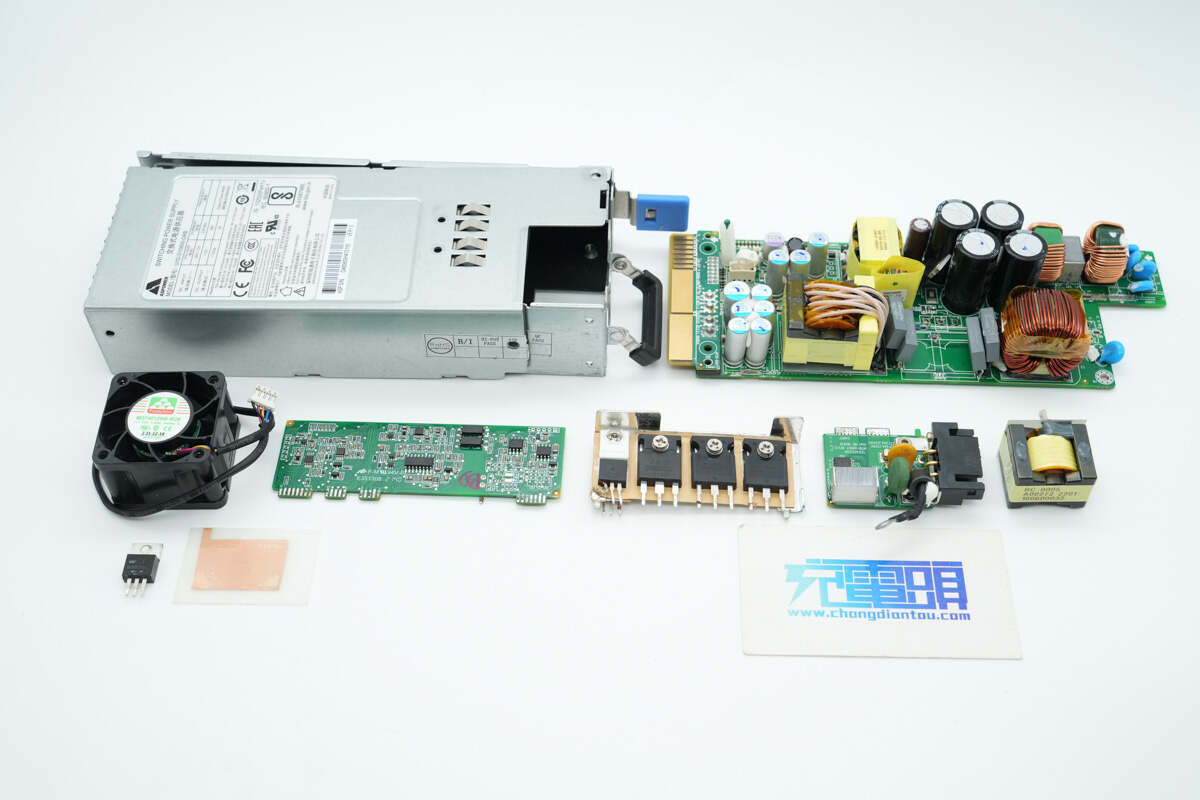

全部拆解一览，来张全家福。

充电头网拆解总结

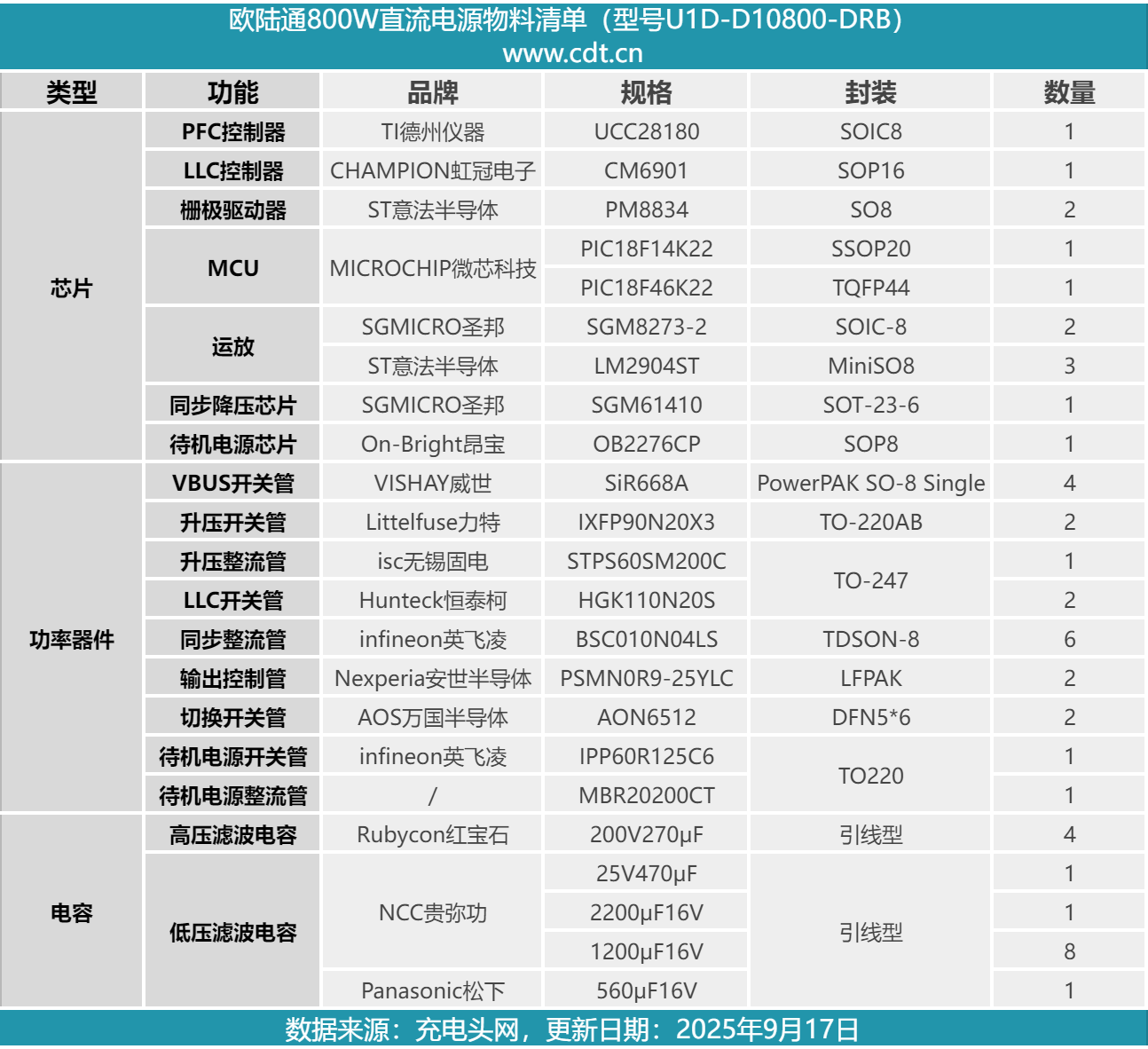

最后附上欧陆通800W直流电源的核心物料清单，方便大家查阅。

欧陆通800W服务器电源模块型号为U1D-D10800-DRB，支持-36--72V输入电压，输出电压为12V，额定输出电流为66A，待机电源输出电压为12V，额定输出电流3A。电源模块内置散热风扇，从尾部吸入空气，从输入端吹出进行散热。电源输入端设有直流电源插座，并具有防反接设计。

充电头网通过拆解了解到，欧陆通800W电源模块采用PFC+LLC架构，PFC控制器采用德州仪器UCC28180搭配力特开关管用于输入升压，使用无锡固电肖特基二极管整流。LLC控制器采用虹冠电子，使用意法半导体PM8834用于驱动LLC开关管和同步整流管。

LLC开关管通过隔离变压器驱动，使用恒泰柯HGK110N20S，同步整流管使用英飞凌BSC010N04LS。高压滤波电容来自红宝石，滤波固态电容来自贵弥功和松下，初次级均使用微芯科技MCU配合圣邦和意法半导体运放进行参数采集，内部做工扎实，用料可靠。
