FH1853开关芯片/12V-24V电子开关芯片
创始人
2025-06-25 20:08:45
0次
一、功能及应用
供电范围DC3.5--24V。轻触按键控制LED低电平输出。
上电不工作，OUT输出高阻态LED不亮。按键对地触发后，OUT输出低电平LED亮。按键再次触发OUT翻转为高阻态LED灭，依次循环。
二、电气性能 (VDD=3.0V，Ta=25℃)
参数
符号
最小值
典型值
最大值
单位
条件
工作电压
VDD
3.5
5.0
24
V
VDD=5.0V
工作电流
IOP
0.1
mA
VDD=5.0V，输出悬空
静态电流
ISTB
4.7
uA
VDD=5.0V
VDD=12V
工作电流
IOP
0.1
mA
VDD=12V，输出悬空
静态电流
ISTB
5.7
uA
VDD=12V
VDD=24V
工作电流
IOP
0.1
mA
VDD=24V，输出悬空
静态电流
ISTB
6.5
uA
VDD=24V
驱动电流
Iol
10
mA
VDD=24V,Vol=0.6V
工作温度
TA
-10
25
70
℃
储存温度
Tstg
-20
25
100
℃

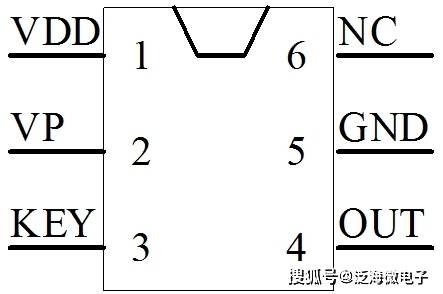

三、封装脚位图（SOT23-6）
管脚号
符号
功能描述
1
VDD
IC正极
2
VP
3.3V特定电压输出
3
KEY
按键开关
4
OUT
信号输出，低电平有效
5
GND
IC负极
6
NC
悬空

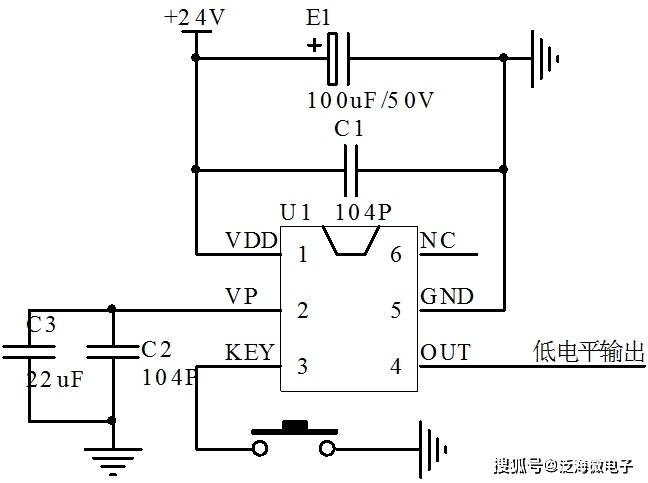

四、参考电路图：

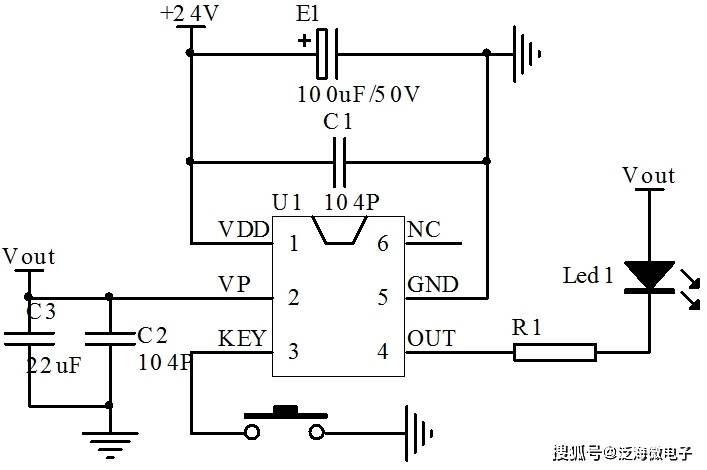

推LED应用图参考
五、封装尺寸图（SOT23-6）
