前言

近期联想旗下LEGION拯救者品牌推出了一款245W氮化镓电源适配器，相比传统游戏本同功率电源，这款的机身显著缩小，重量大幅减轻，同时还支持20V12.25A 245W输出，能够让拯救者的游戏本性能得到充分发挥。

除先进的氮化镓方案外，电源还自带1.5米长的联想Slim方口线，并设计有Al Power智控数显屏幕，能够实时、精确地显示当前充电功率数值，让能量流动状态一目了然，既实用又增添了酷炫科技感。下面我们就一起来详细了解这款产品。

拯救者245W氮化镓电源适配器开箱

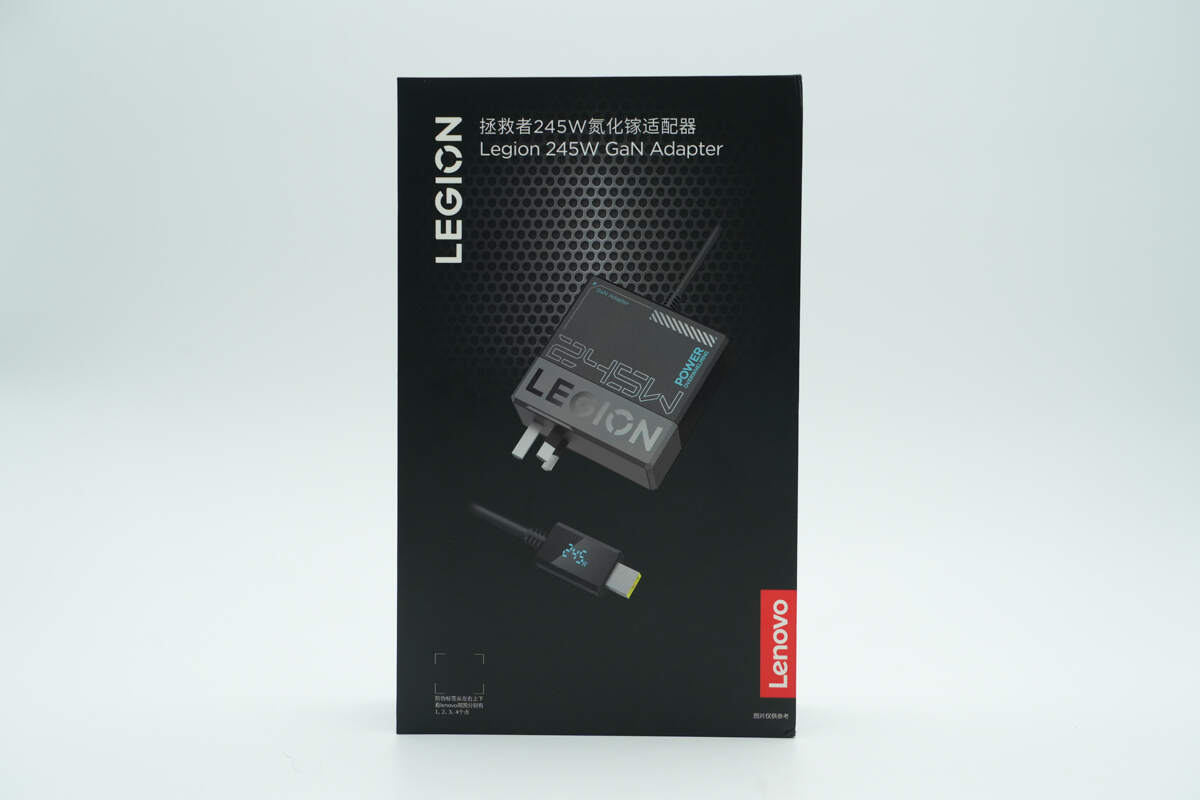

包装盒顶面印有Lenovo、LEGION品牌、中英双语版产品名称以及外观。

底部印有产品卖点、参数以及商家信息。

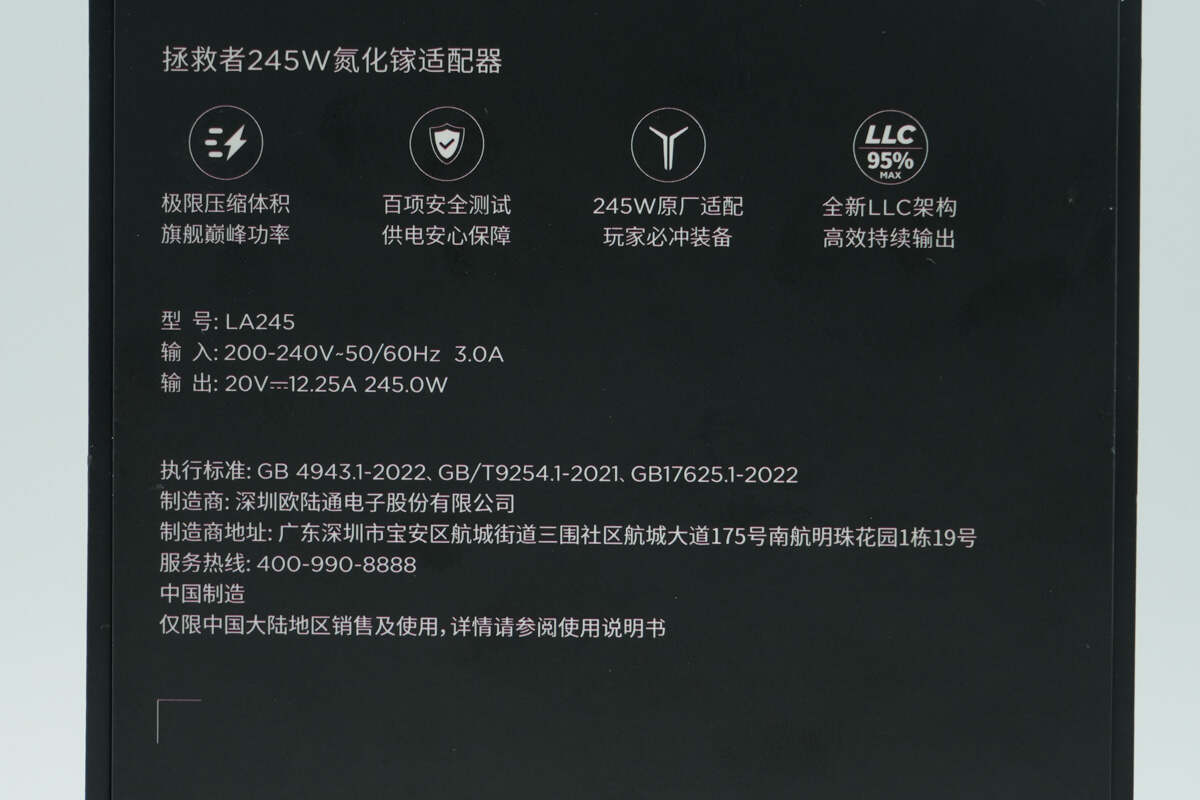

包装盒上参数特写，下面到产品实物展示环节再介绍。

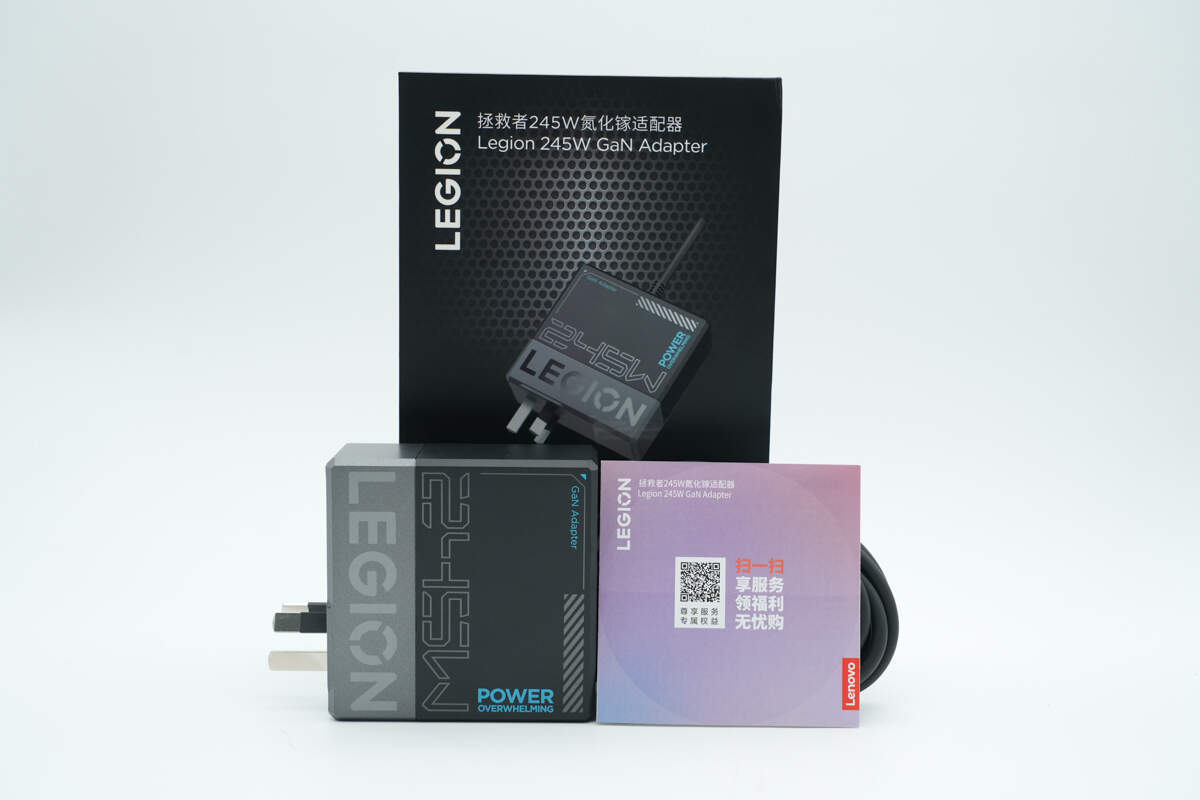

包装内含电源适配器和使用说明书。

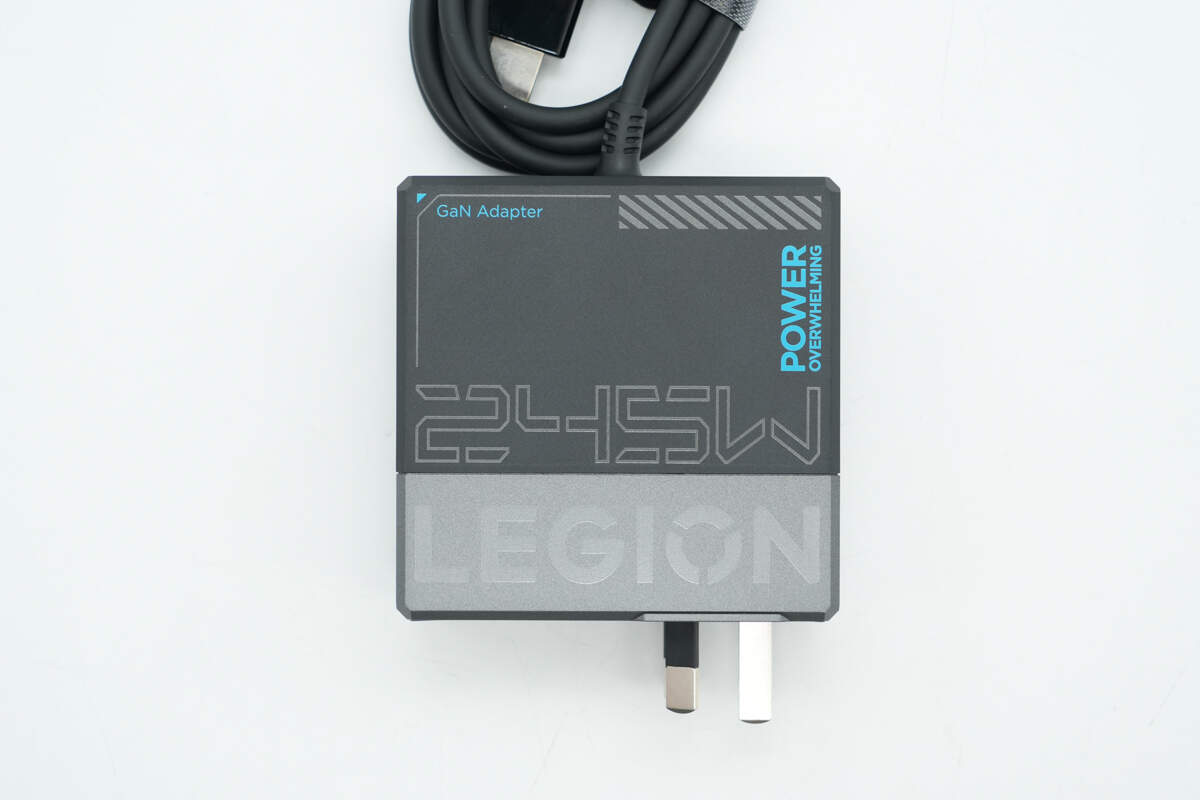

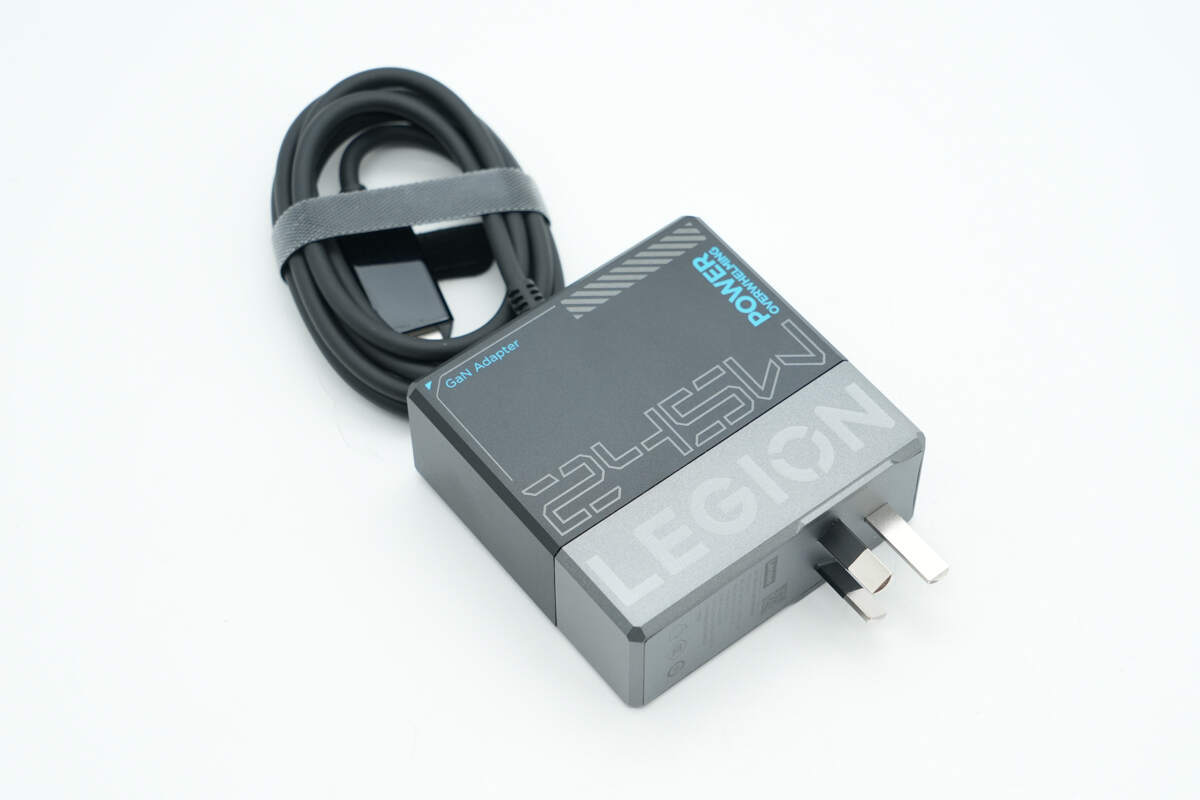

拯救者245W氮化镓电源适配器自带方口线，机身为方块造型，壳体银、黑配色撞色设计，同时边角倒角处理，整体很有科技感。

电源机身正面印有LEGION品牌、245W以及GaN Adapter等。

输入端外壳上印有电源的详细参数信息。

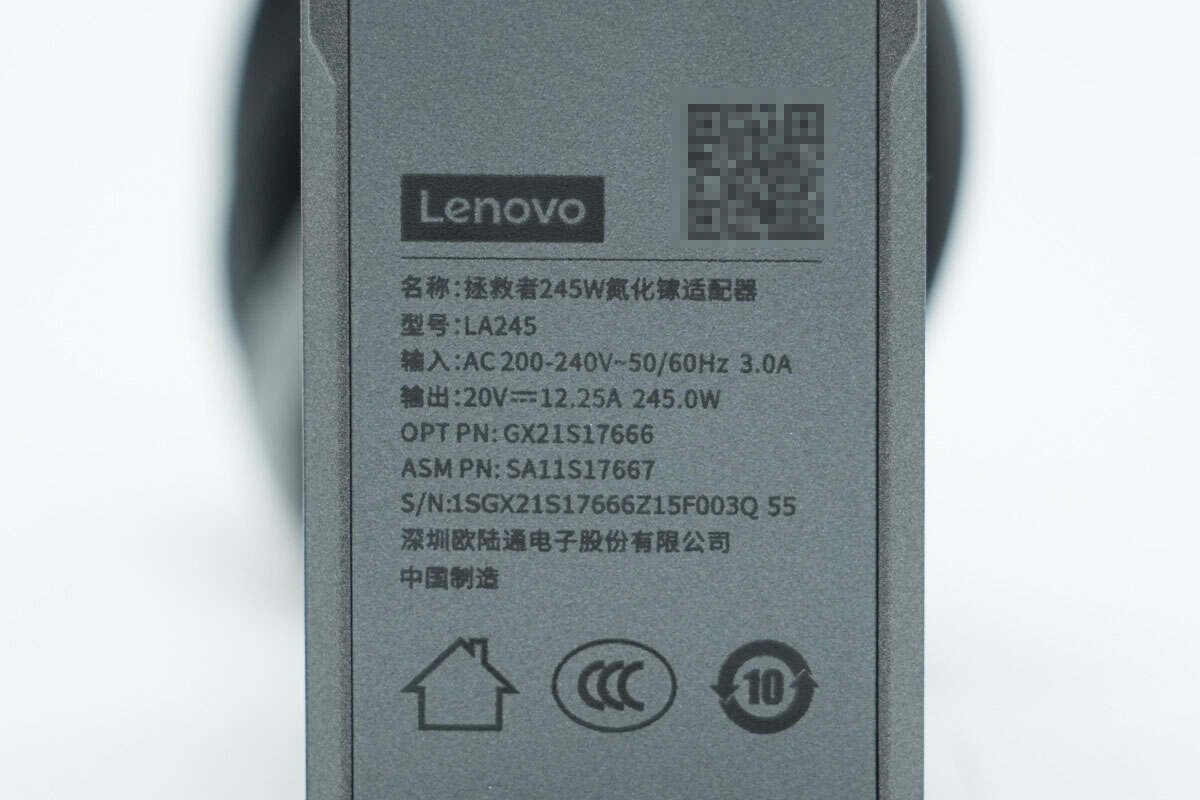

产品参数特写

型号：LA245

输入：200-240V~50/60Hz 3A

输出：20V12.25A 245W

制造商：深圳欧陆通电子股份有限公司

产品通过了CCC认证。

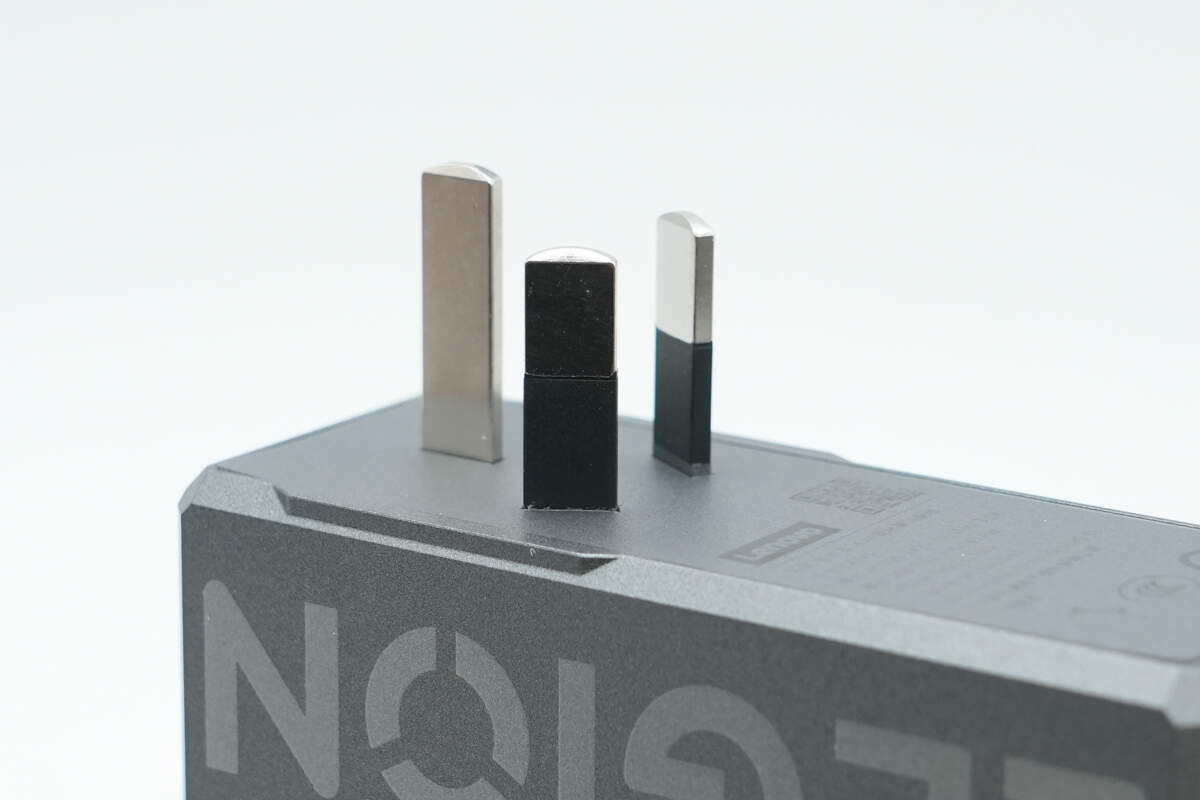

电源采用三脚插脚，可接地有效避免用户触电，提升使用体验。此外火线插脚和零线插脚为符合新国标的半包胶插脚设计，有效防止异物触电风险。

输出线缆与机身连接处做了抗弯折保护设计。

方口线端子外壳高光亮面处理，一面设计有LEGION品牌。

另一面还内置了数显屏，可实时显示充电功率。

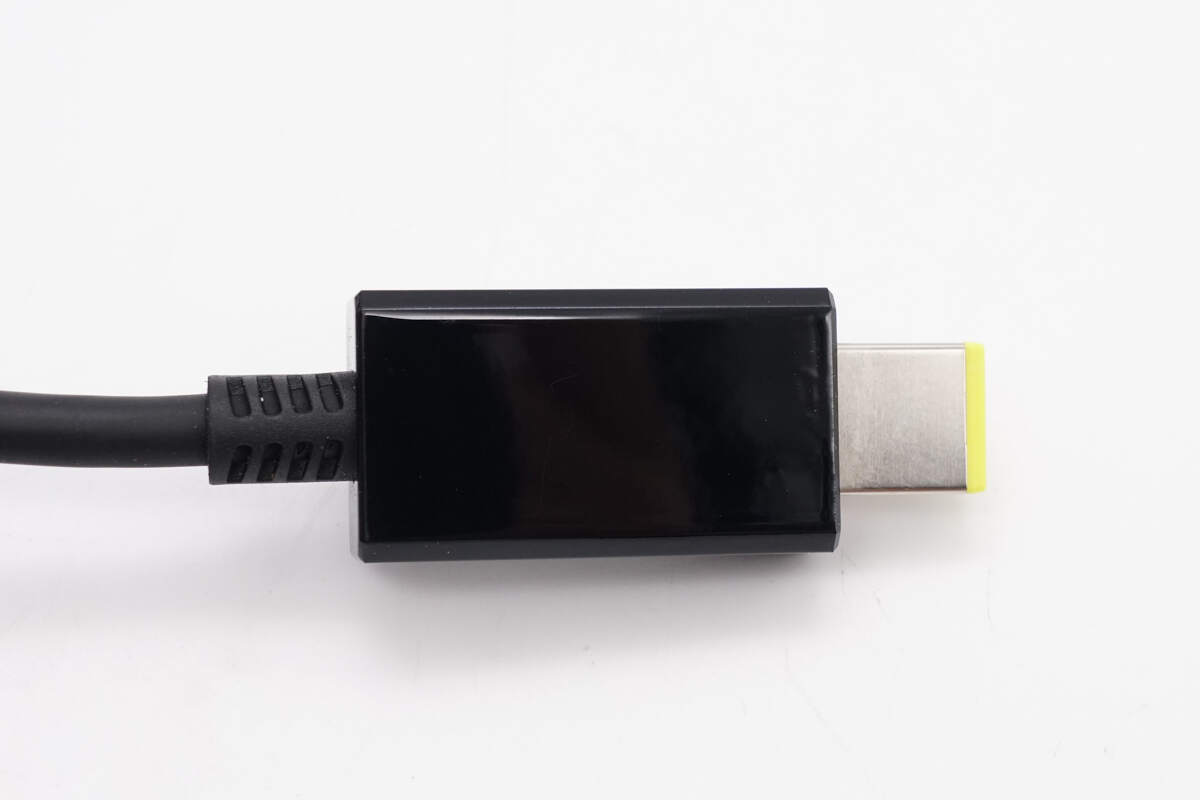

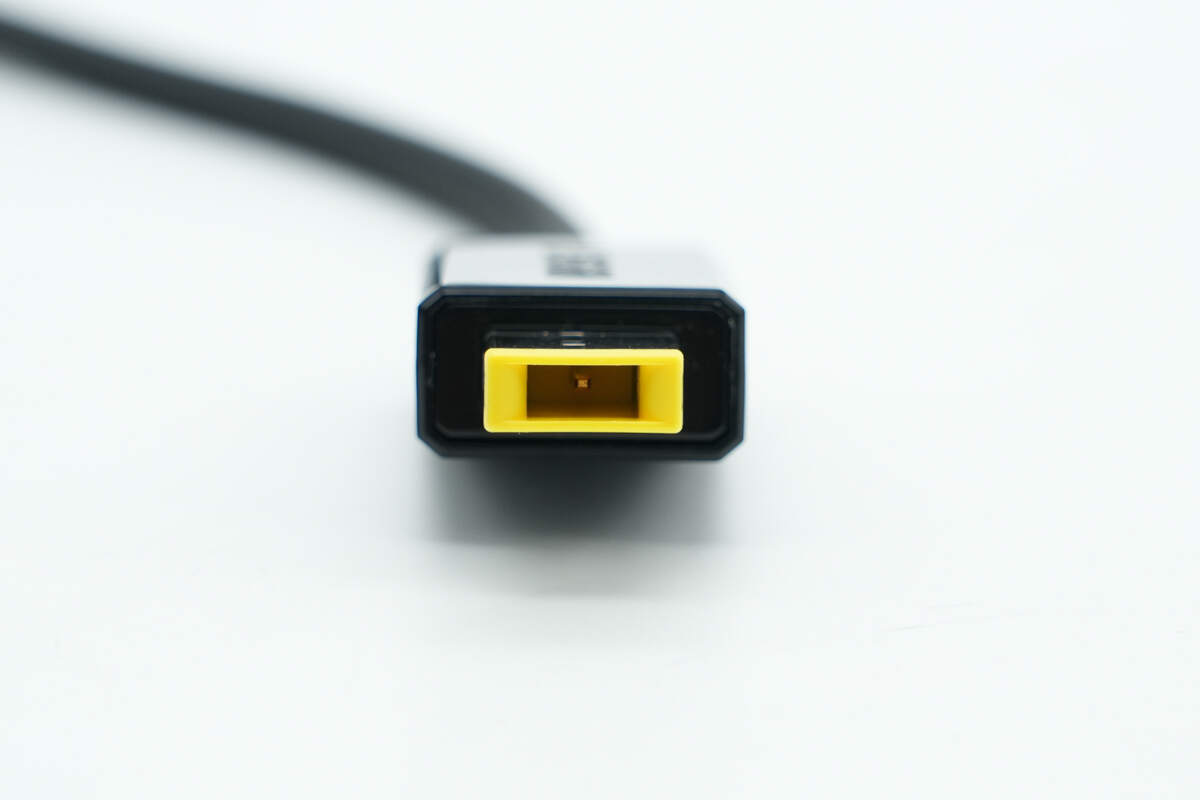

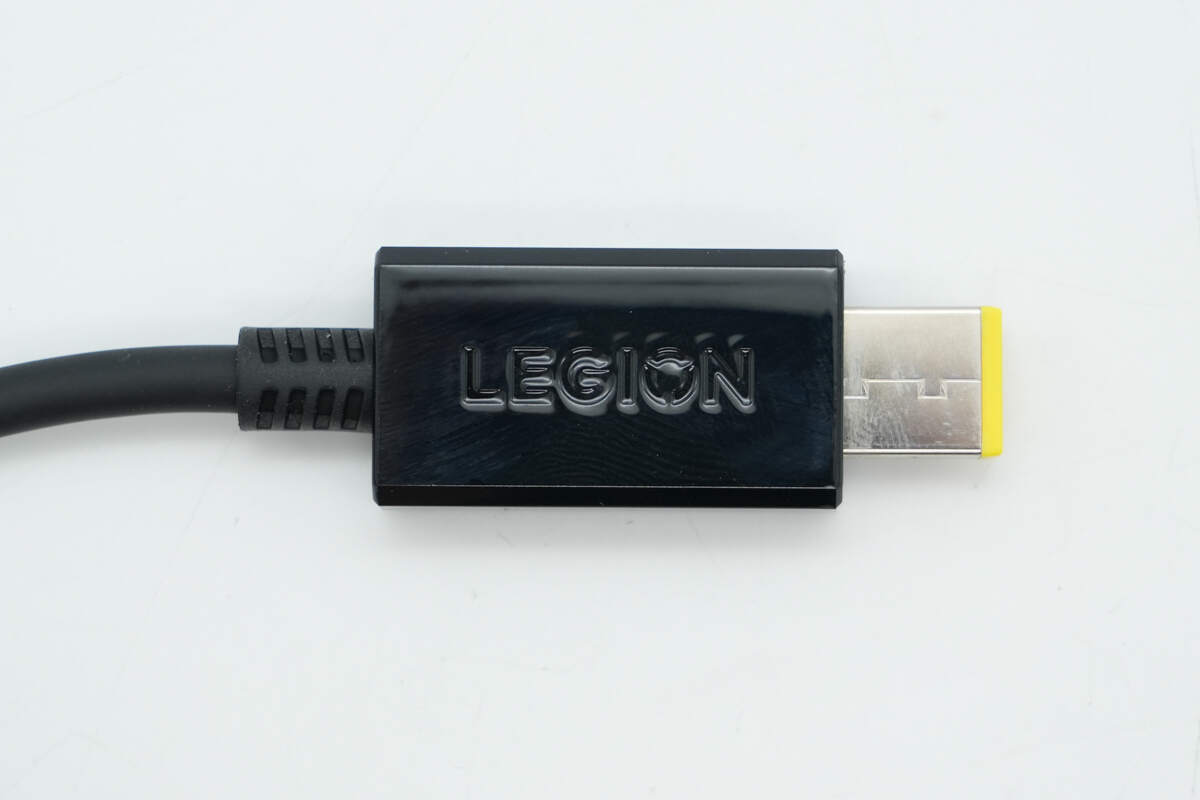

方口线端子公头特写。

实测拯救者245W电源适配器机身长度为81.89mm。

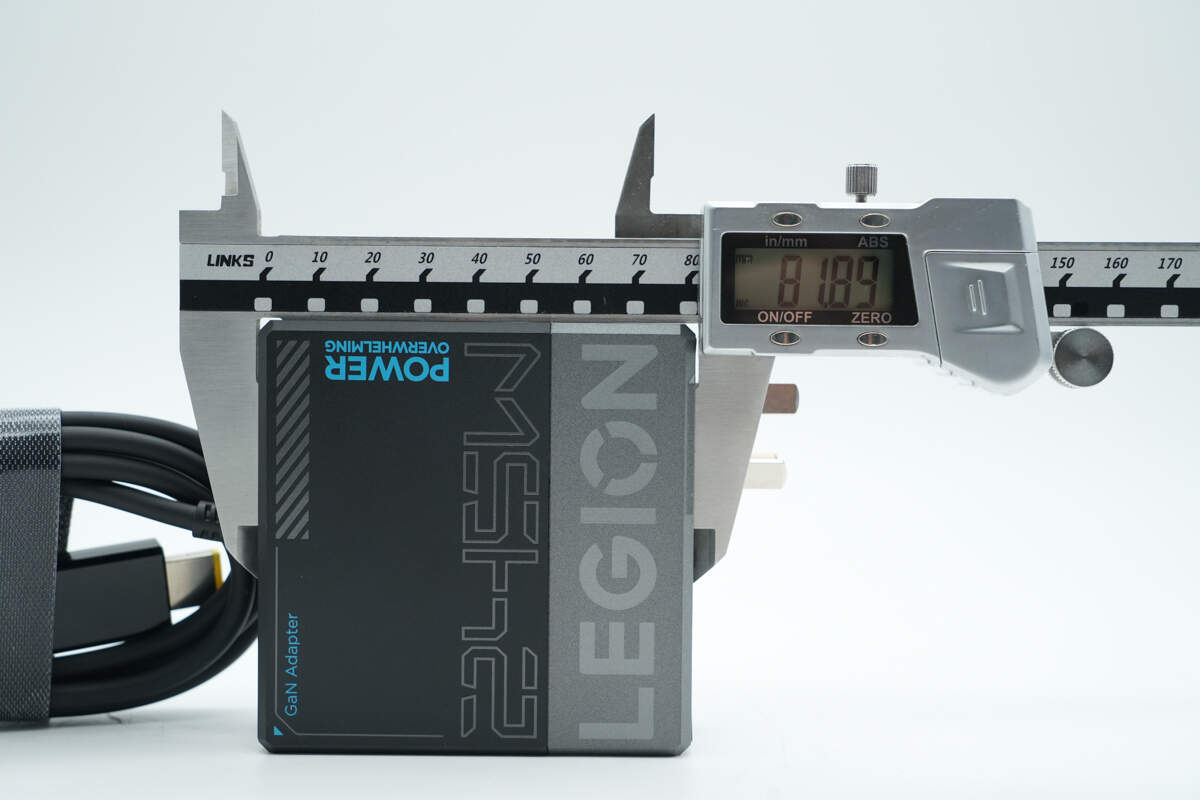

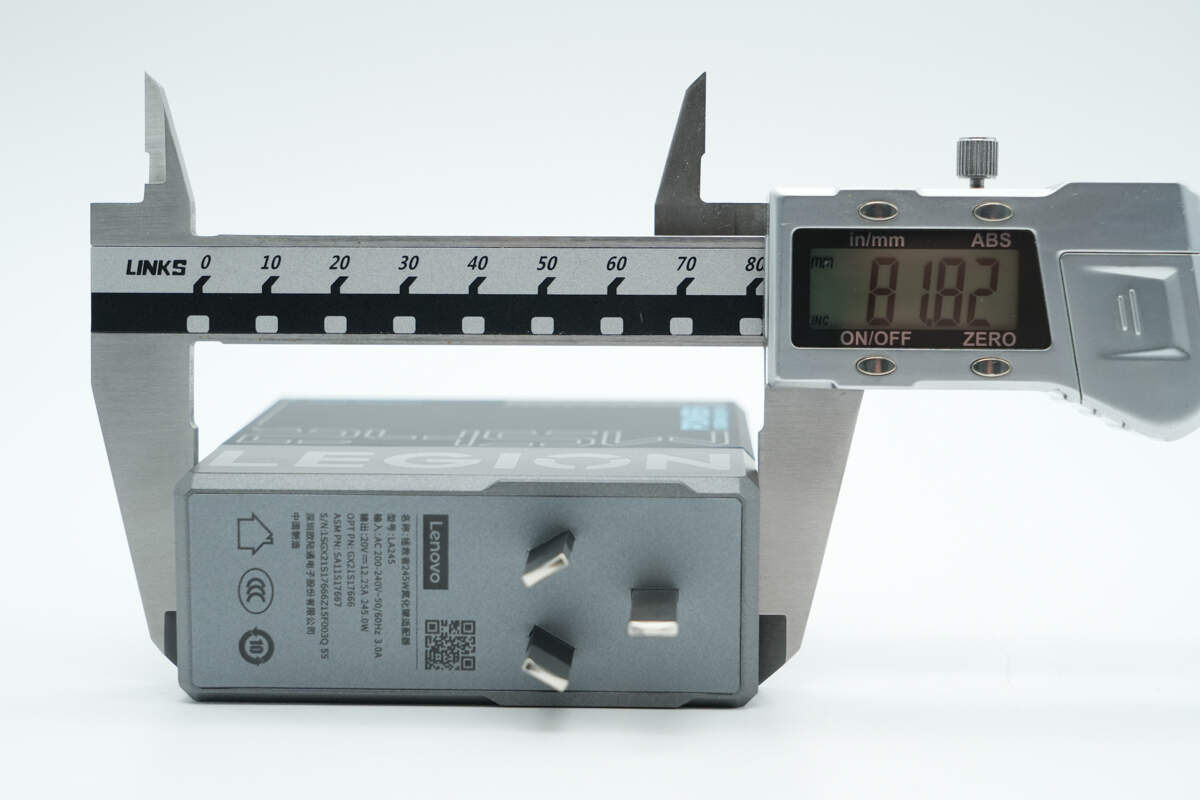

宽度为81.82mm。

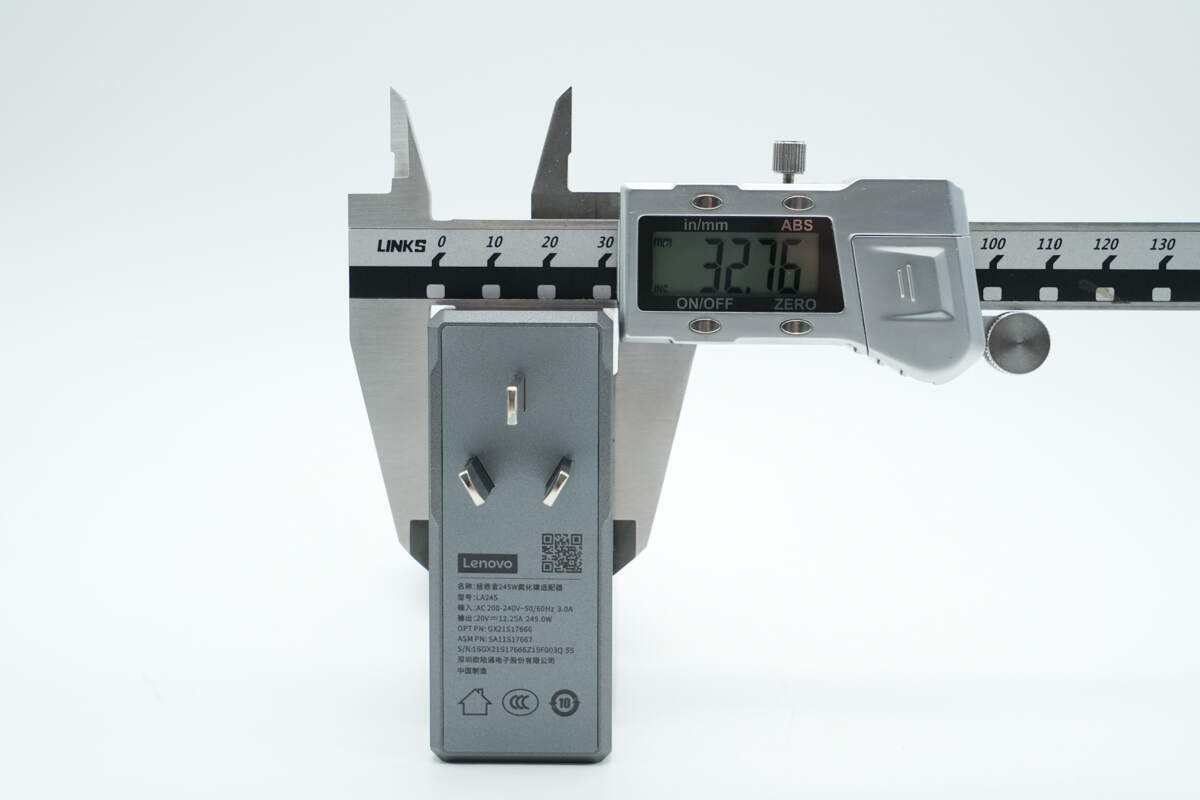

厚度为32.76mm。

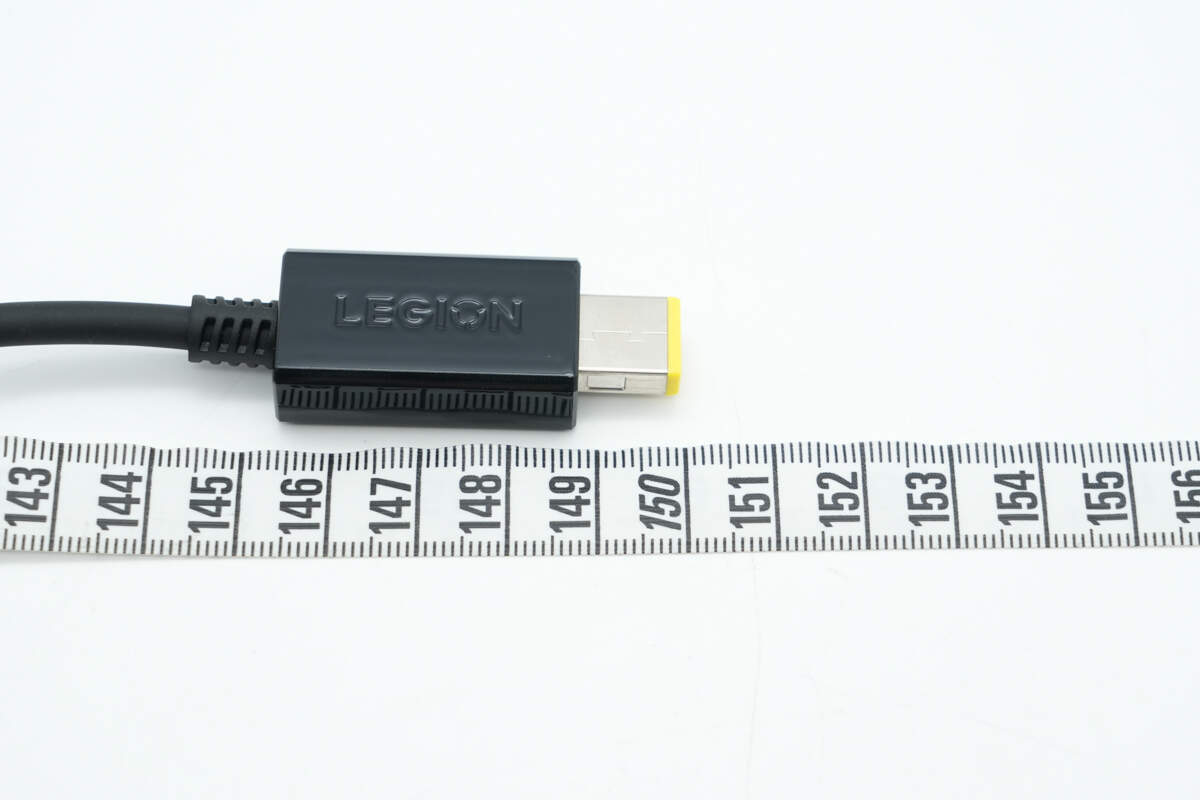

方口线长度为150cm。

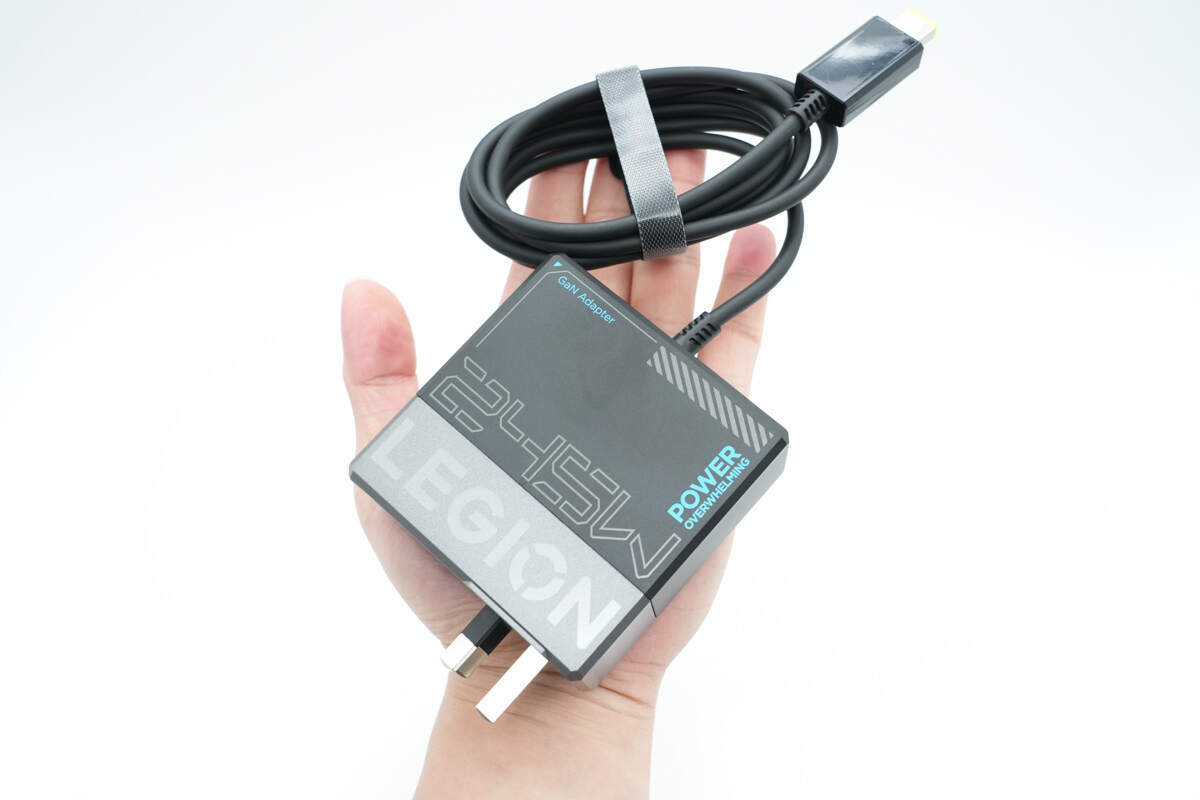

产品拿在手上的大小直观感受。

另外测得电源适配器重量约为431g。

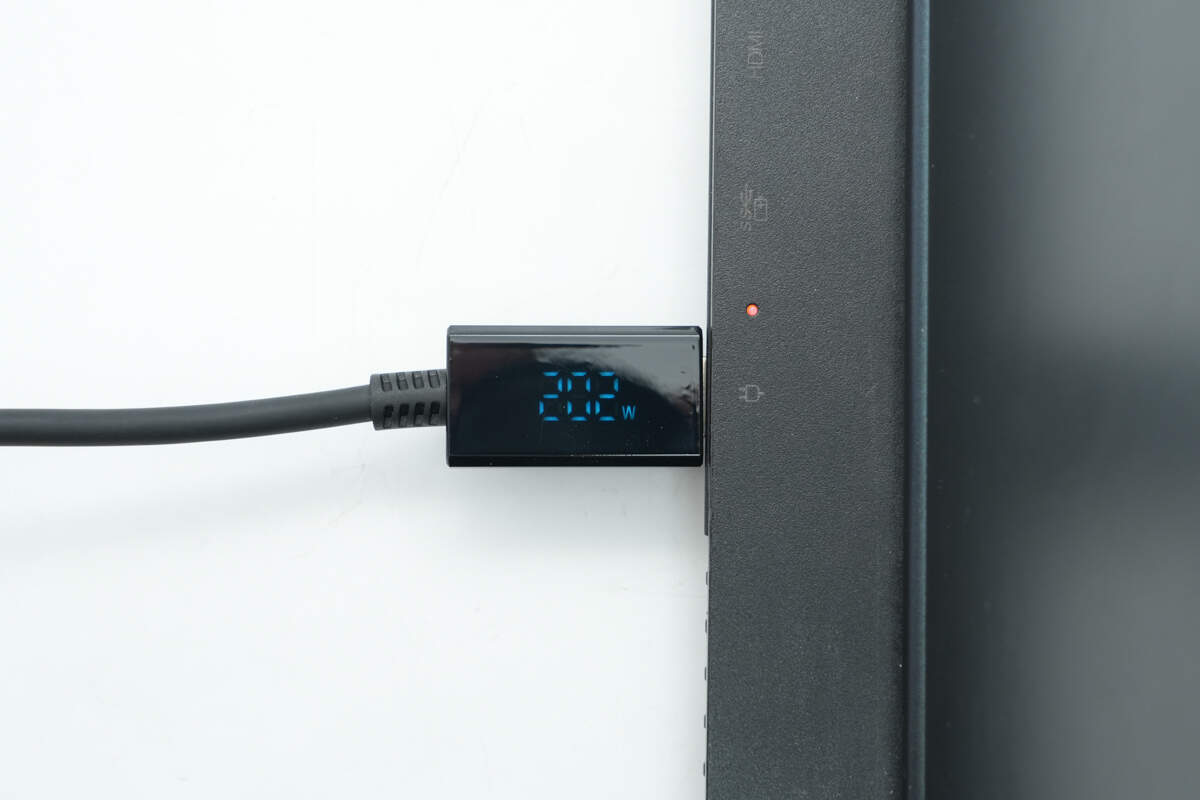

使用联想拯救者245W氮化镓电源适配器给拯救者R7000P游戏本进行充电，线缆端子数显屏上显示充电功率为202W。

拯救者245W氮化镓电源适配器拆解

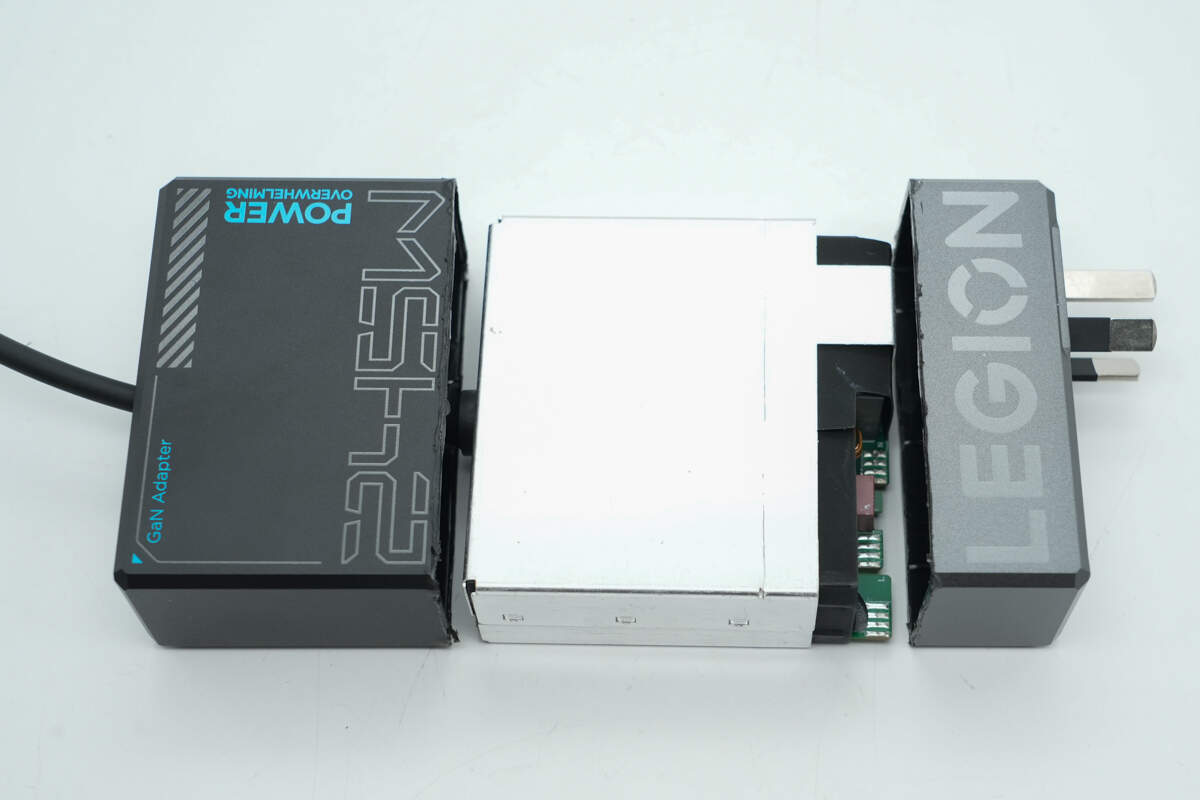

将电源适配器机身外壳切割开取出内部模块。

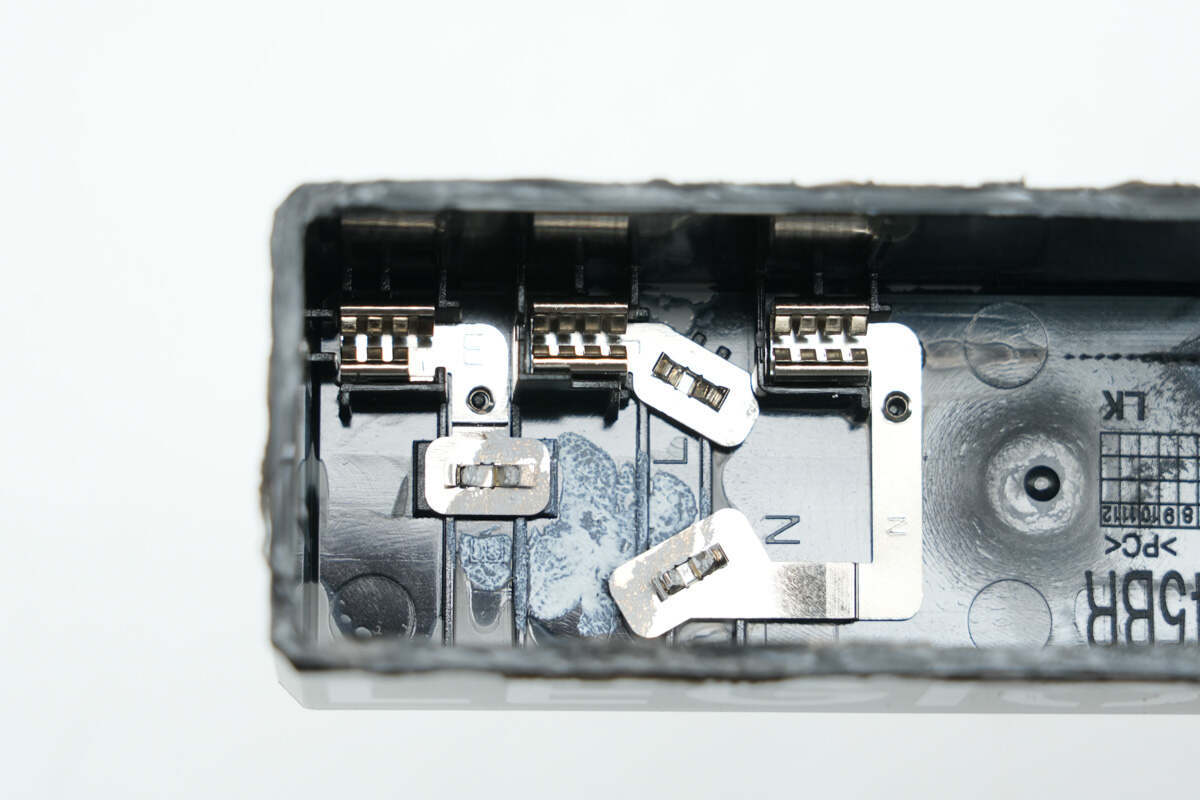

输入端为接触式设计，金属弹片与插脚压接。

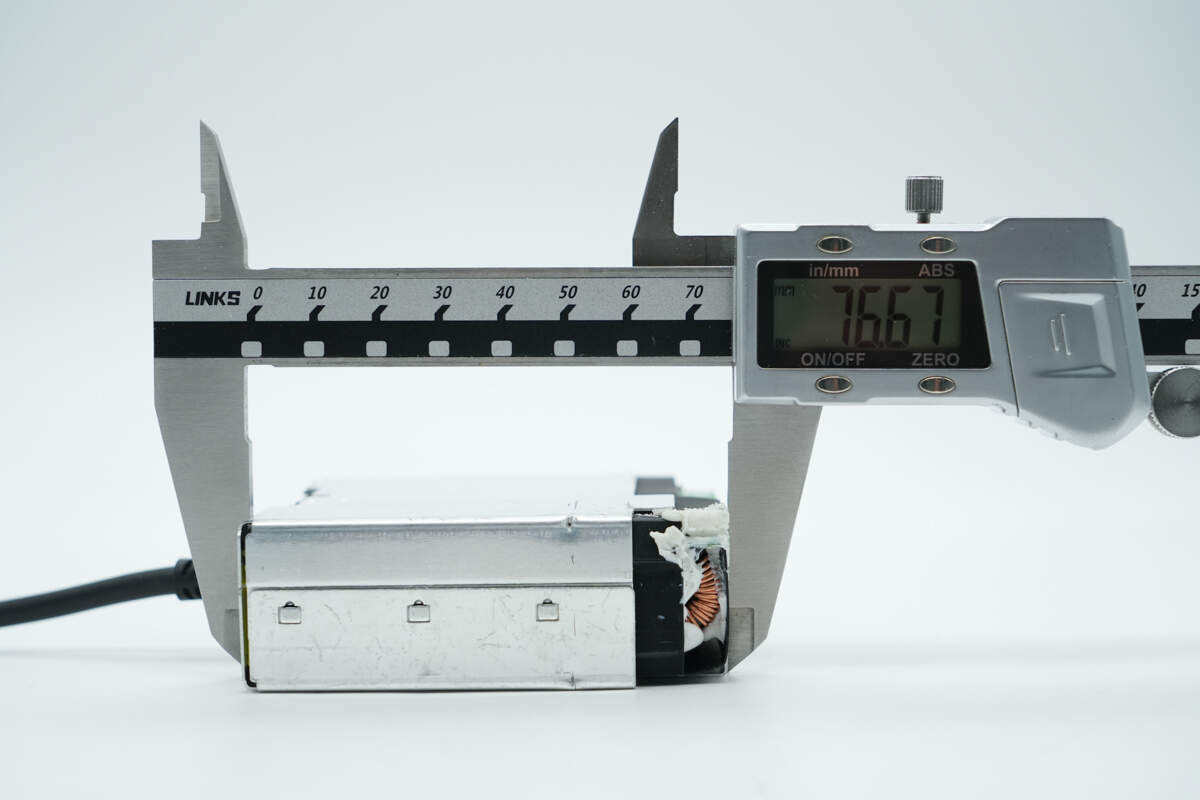

实测PCBA模块长度为76.67mm。

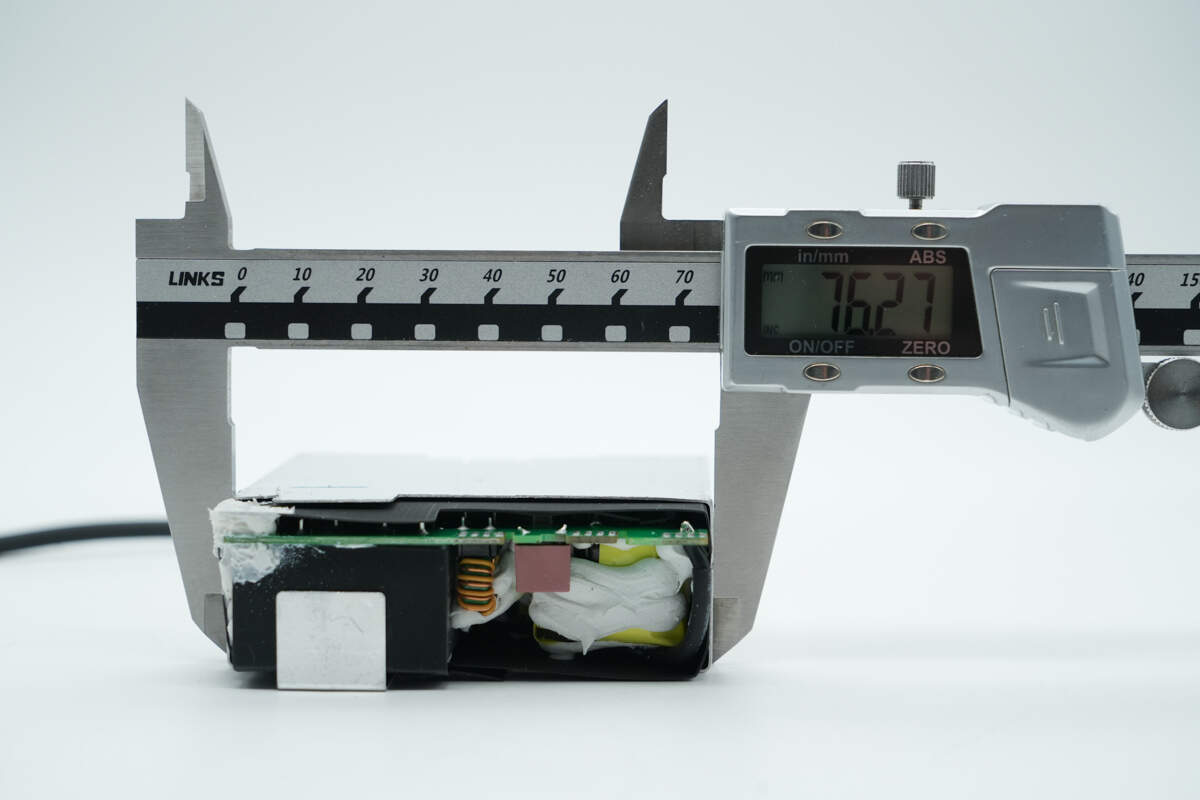

宽度为76.27mm。

厚度为27.28mm。

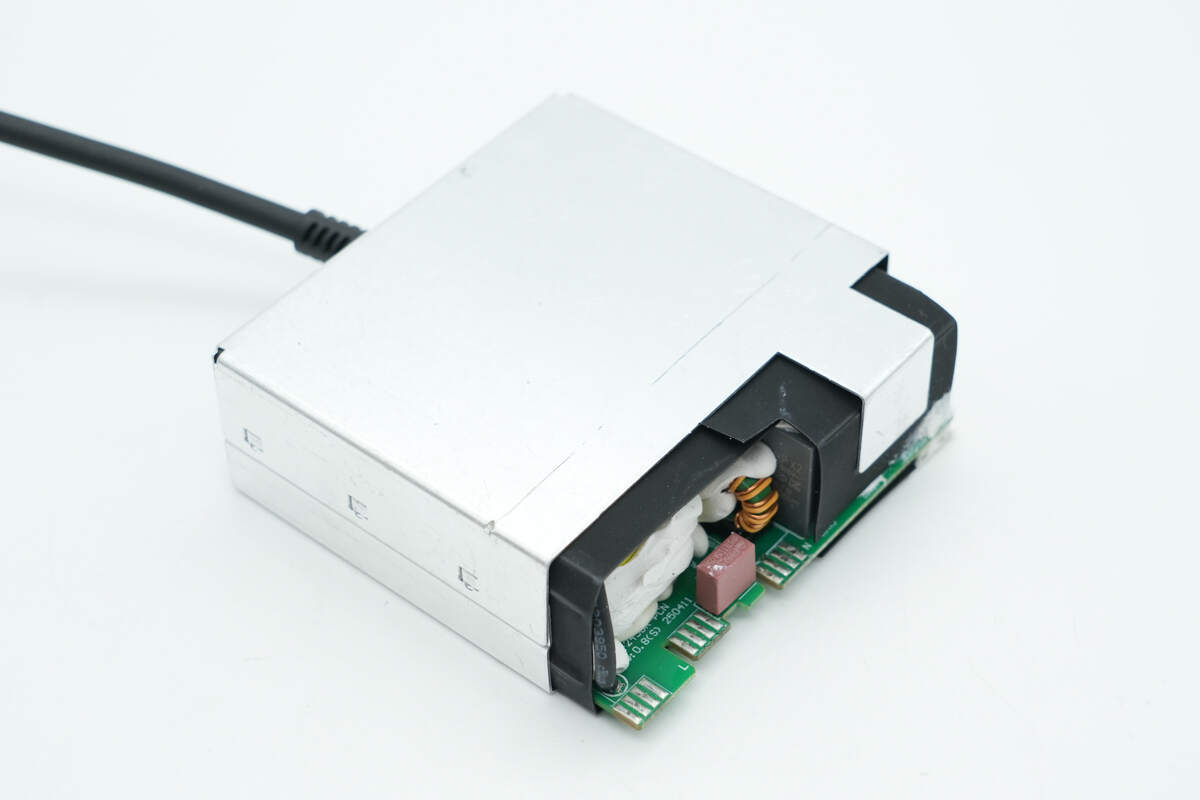

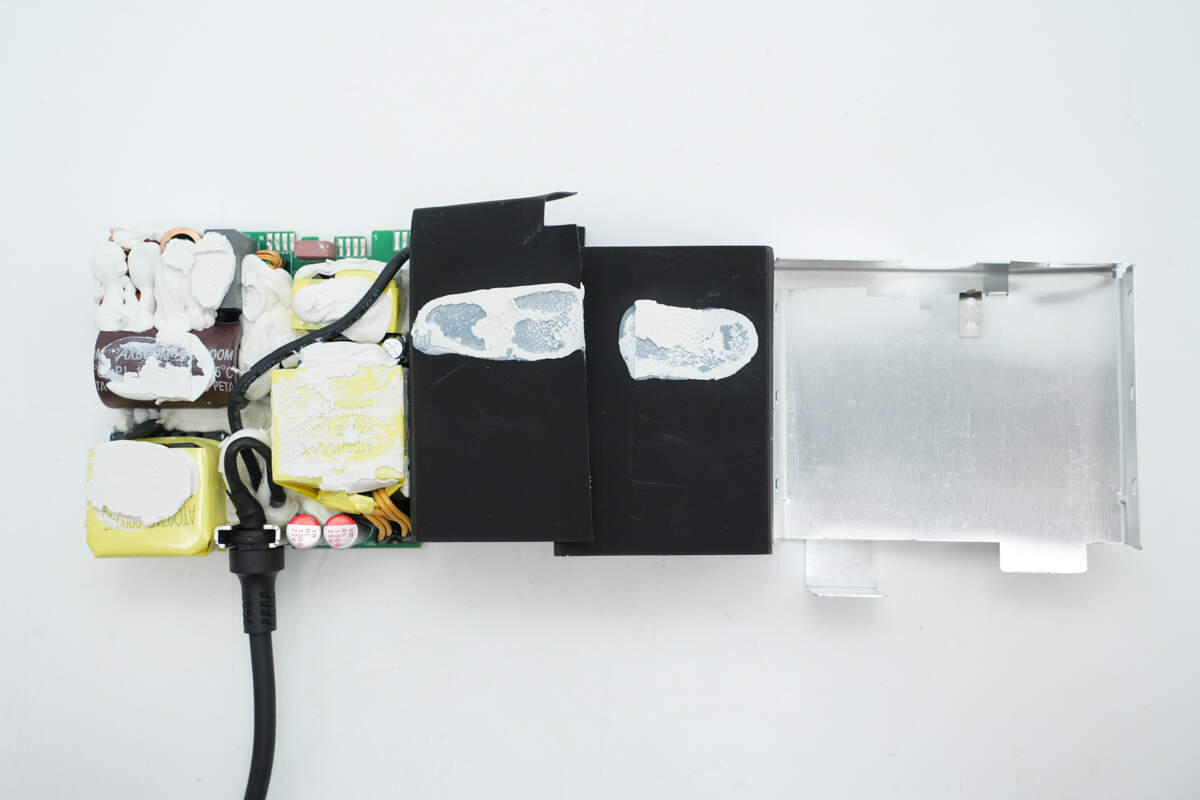

PCBA模块覆盖金属散热片散热，两侧为卡扣结构固定。

将散热片拆掉，内侧设有麦拉片进行隔离。

PCBA模块正面变压器、电容等器件涂胶加强散热。

输出端线缆设有金属片帮助固定。

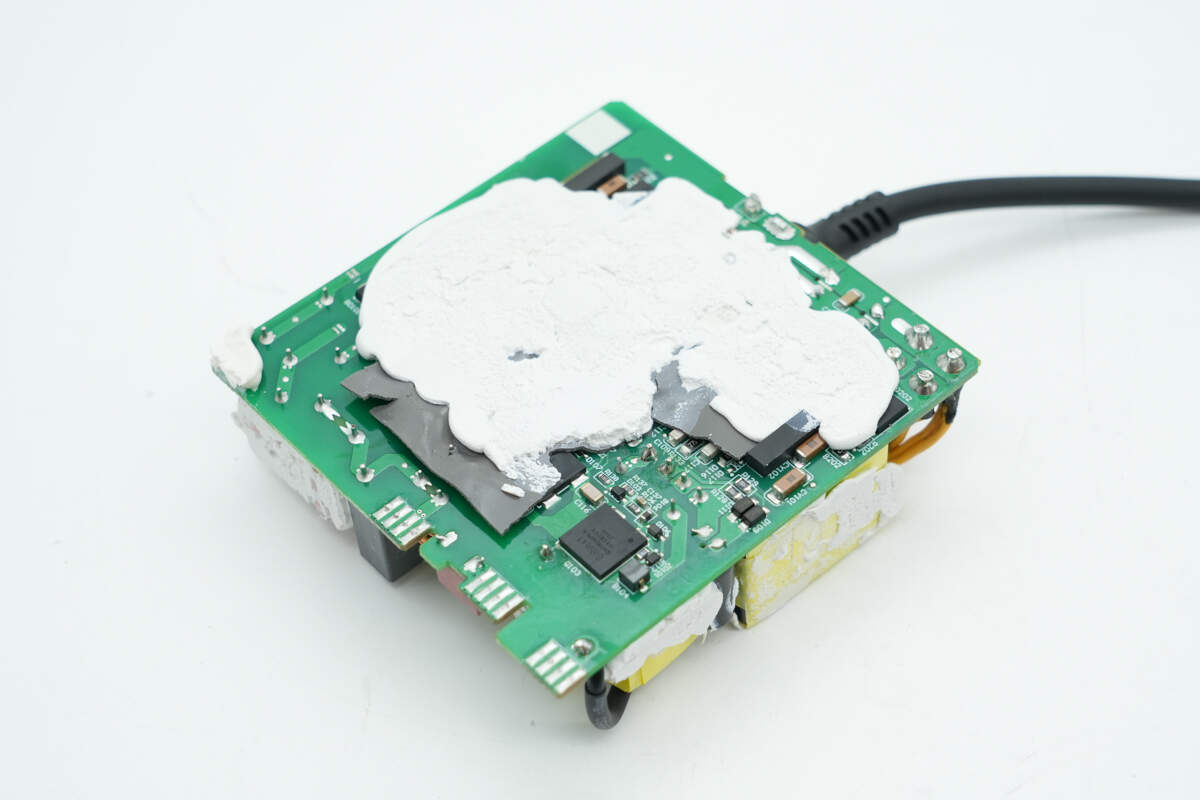

主板背面中心区域覆盖导热胶以及打胶处理。

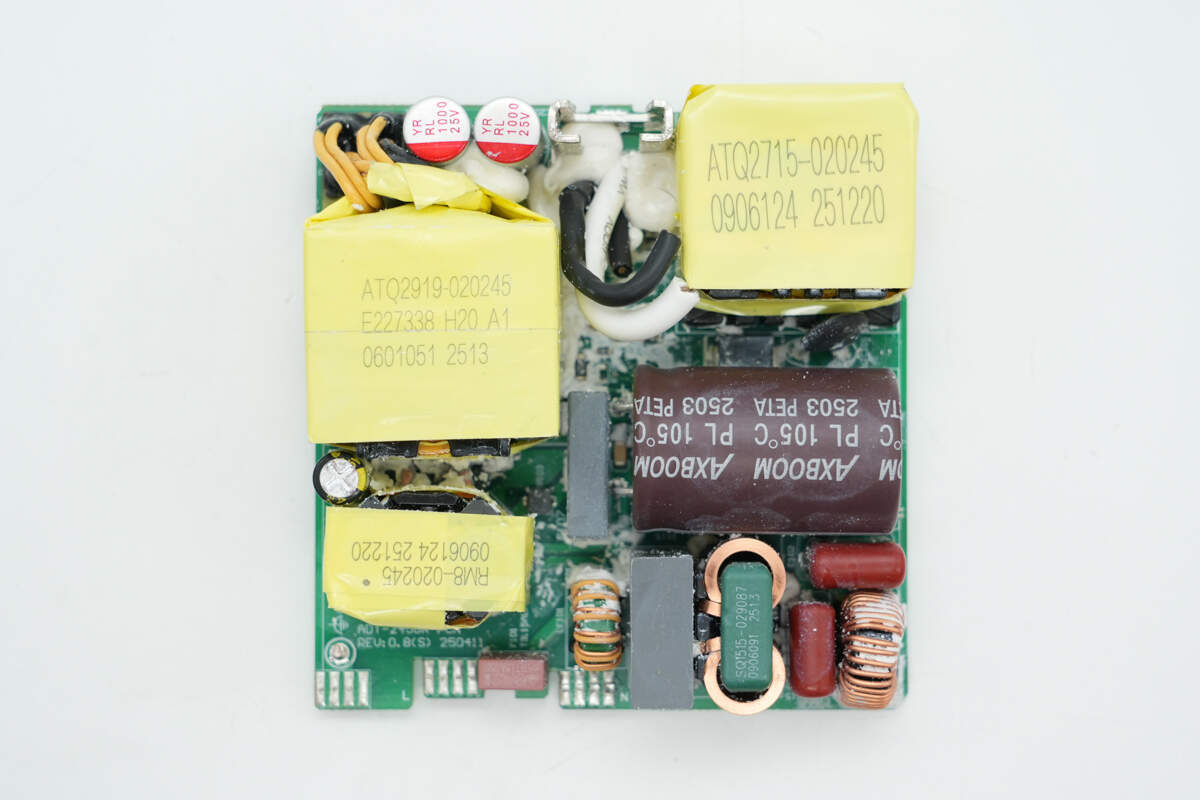

将白胶清理掉，主板正面设有延时保险丝、共模电感、高压滤波电解电容、PFC升压电感、谐振电感、变压器等器件，中心还有颗谐振电容。

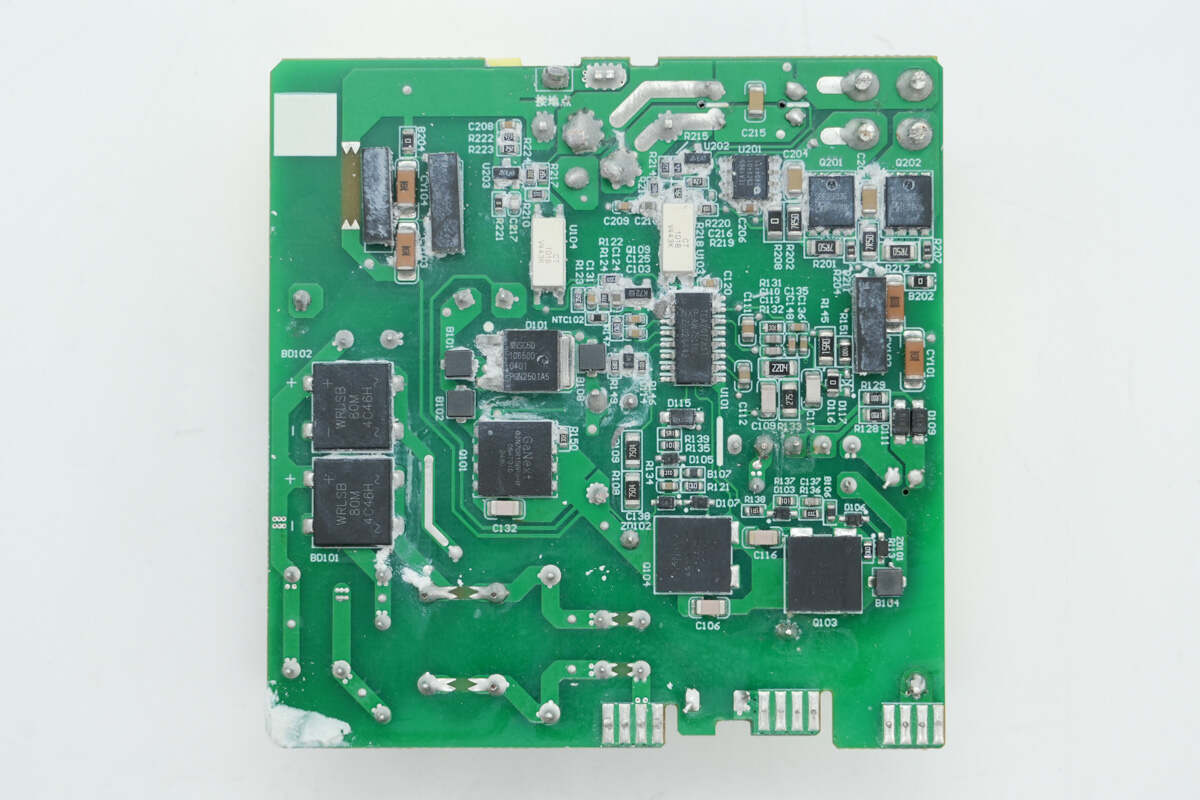

主板背面设有整流桥、电源初次级控制器以及搭配的PFC开关管、LLC开关管、同步整流管等器件。

PCBA模块前端一览，设有延时保险丝、共模电感、安规X2电容、滤波电容以及滤波电感。

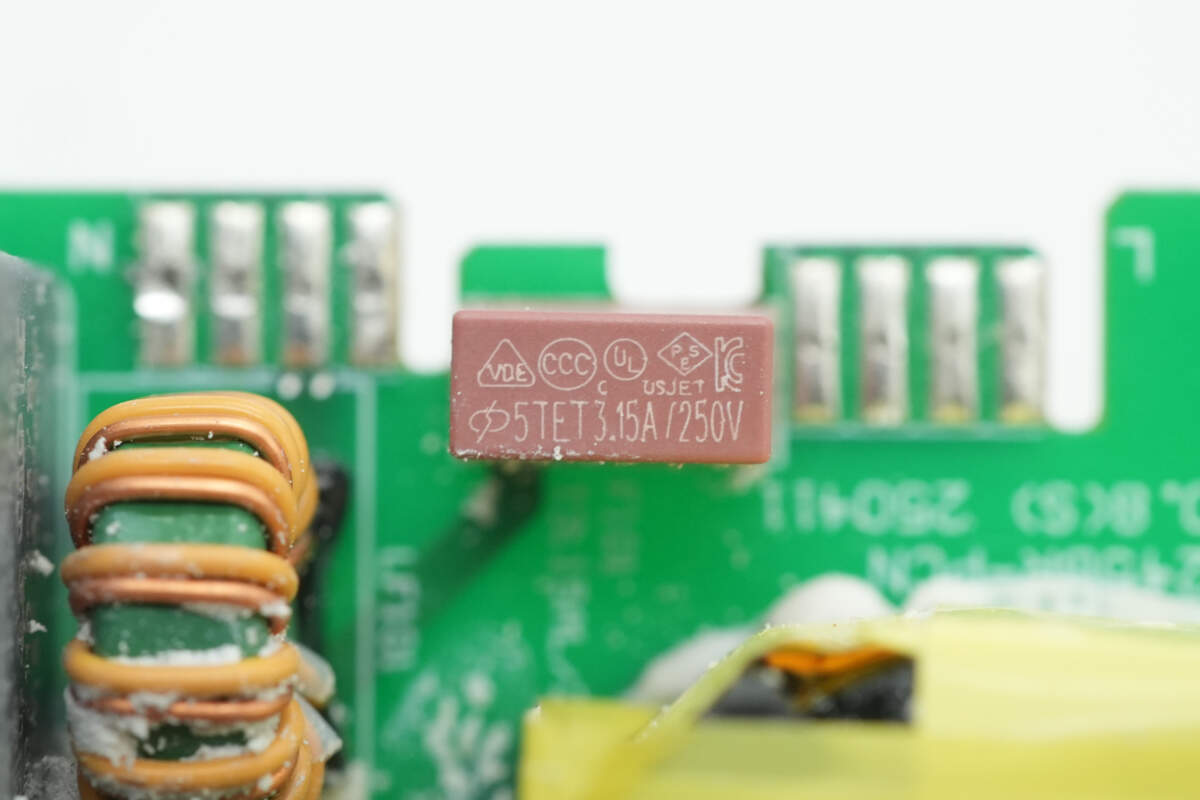

延时保险丝规格为3.15A 250V。

共模电感双线绕制，用于滤除EMI干扰。

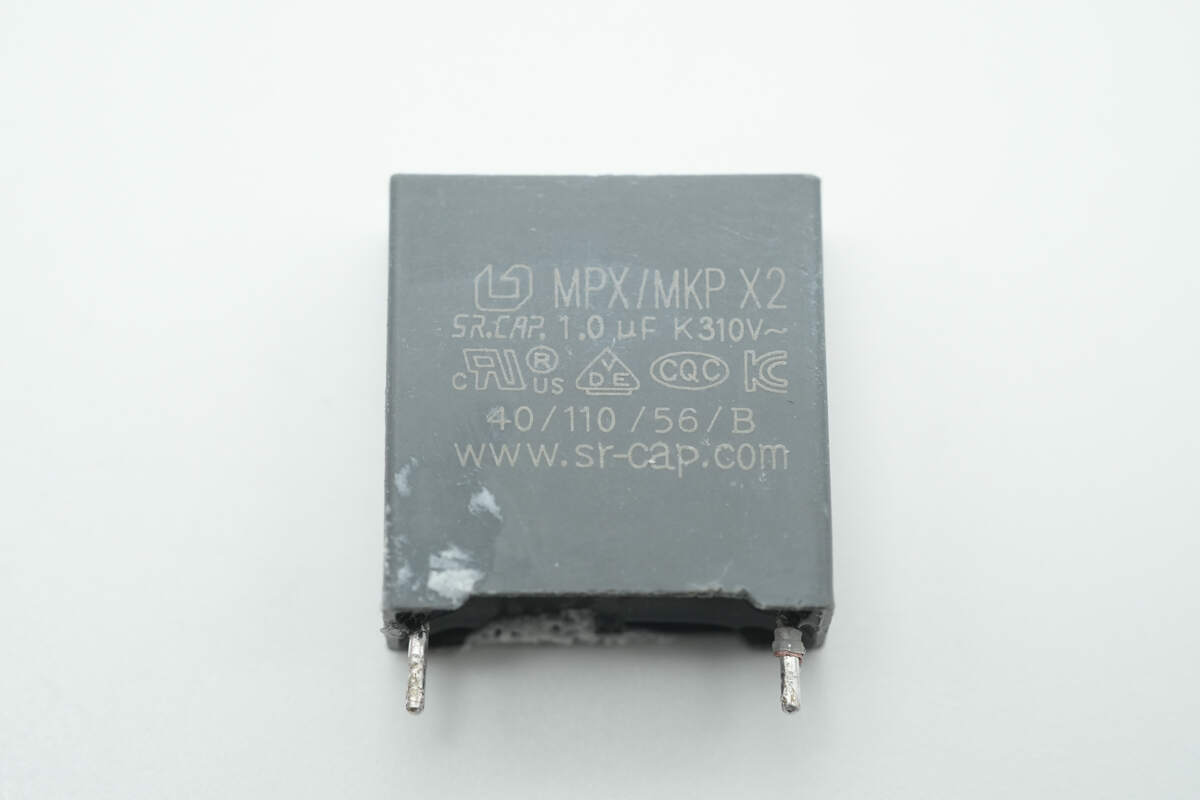

安规X2电容容量1μF。

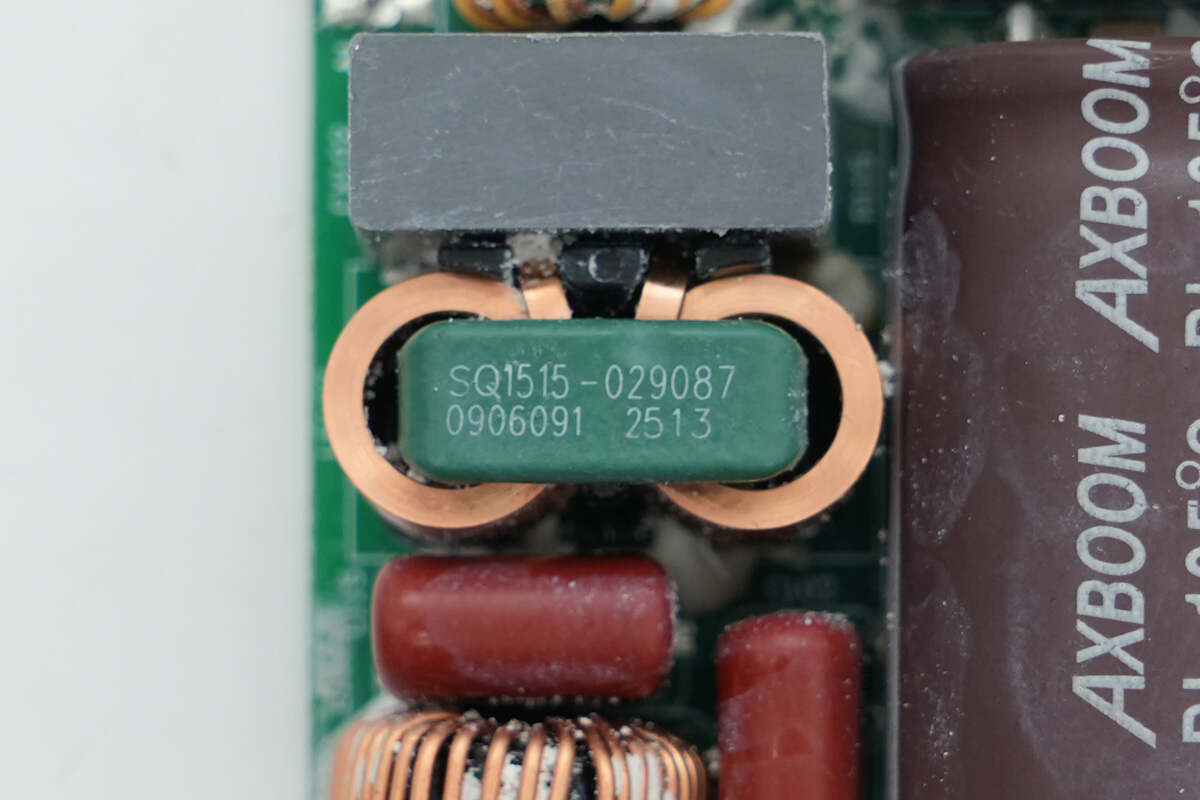

二级共模电感扁平铜带绕制，绿色磁芯。

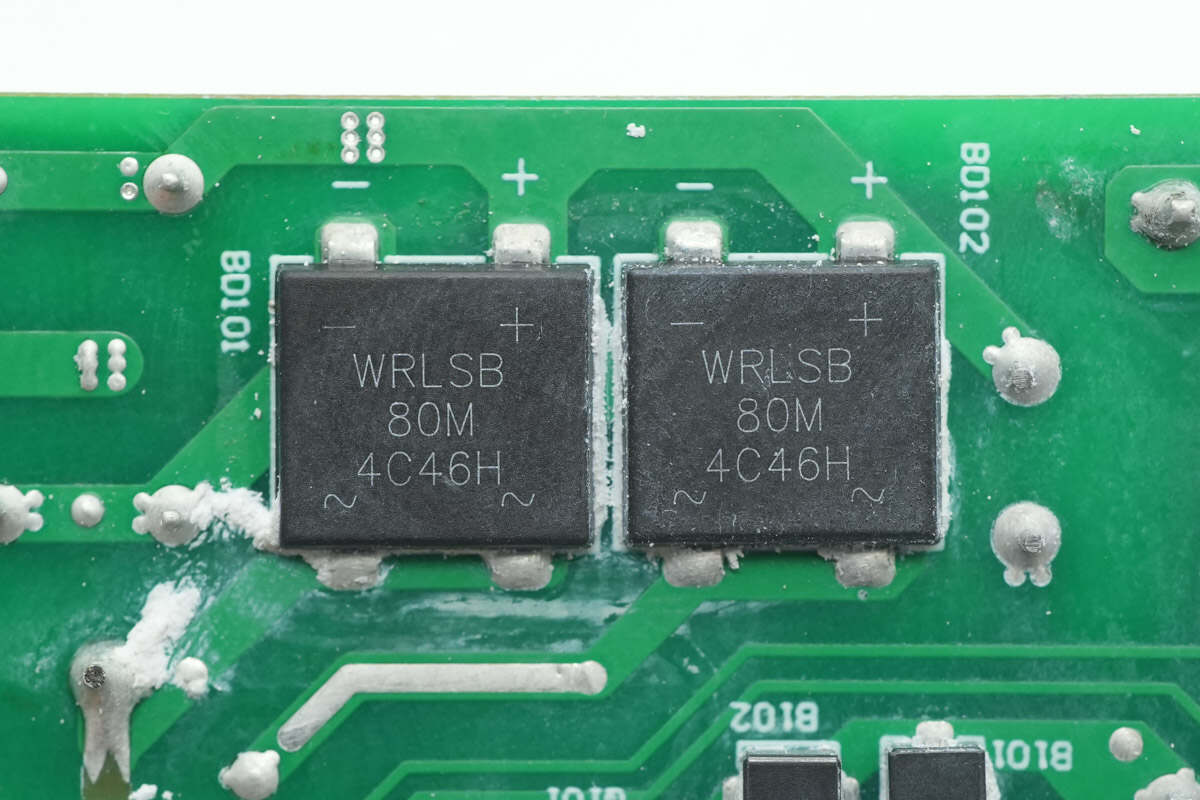

整流桥来自深圳市沃尔德实业有限公司，型号WRLSB80M，这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。选用的LSB封装，拥有良好的散热特性，帮助中大瓦数适配器提升可靠性，单颗可做60W+。

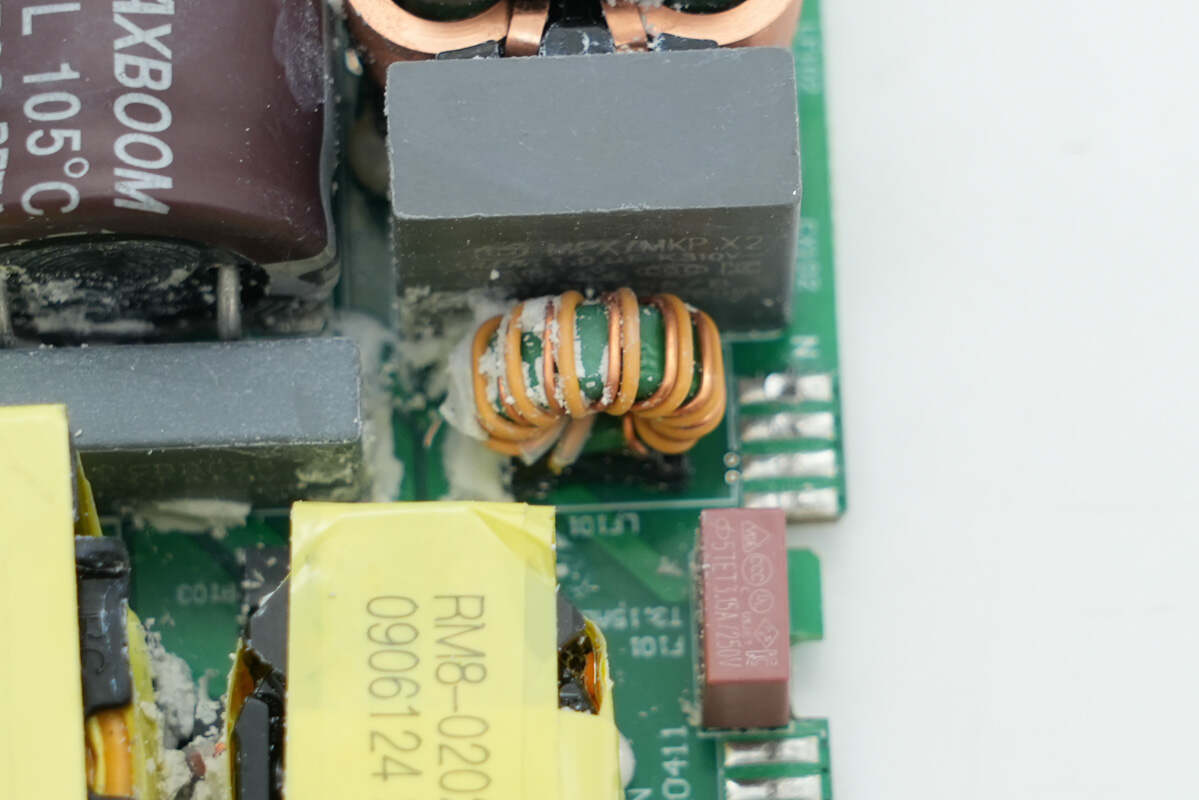

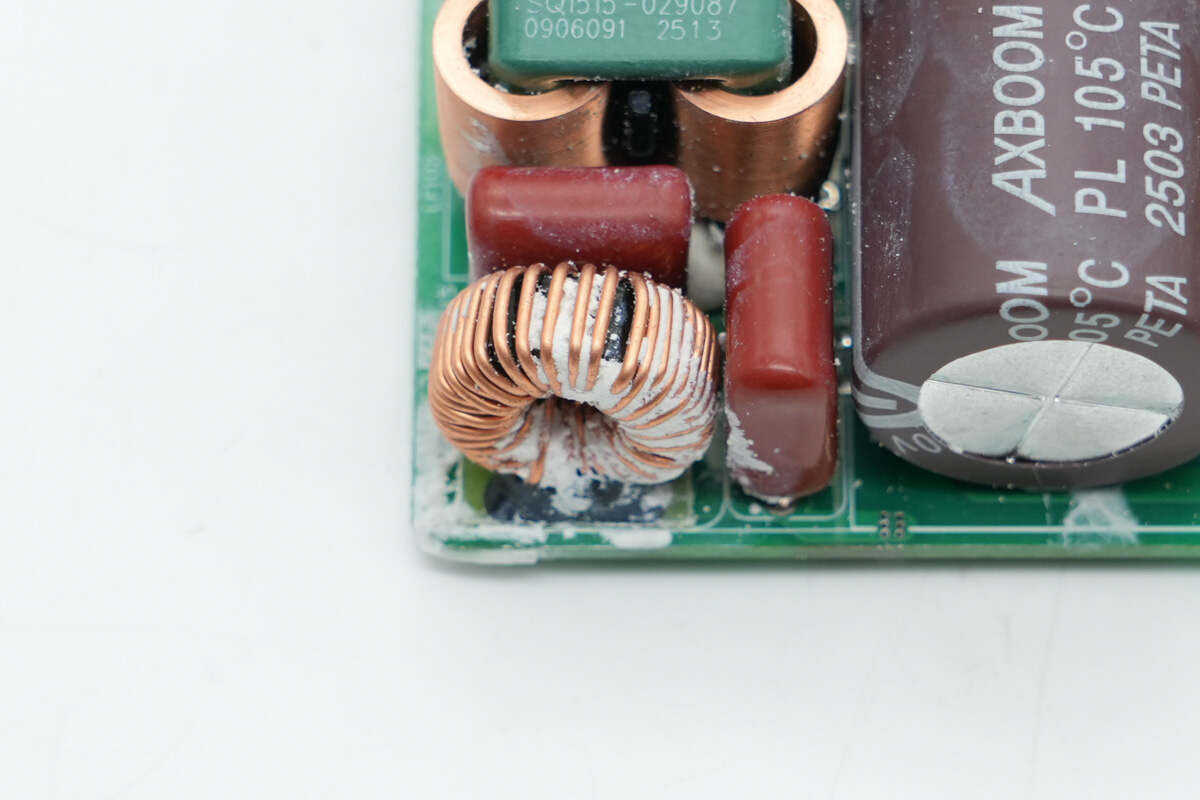

滤波电感特写，底部垫有电木板，并打胶加固。

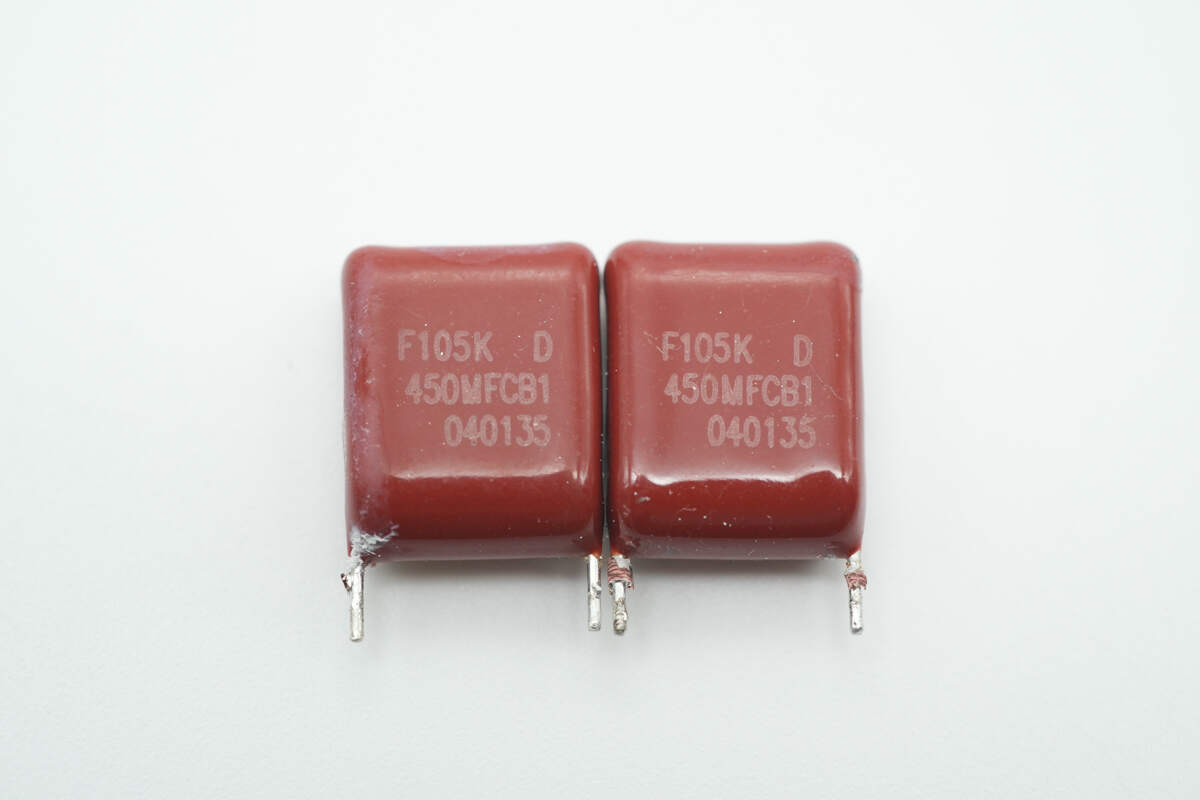

两颗薄膜滤波电容规格为1μF450V。

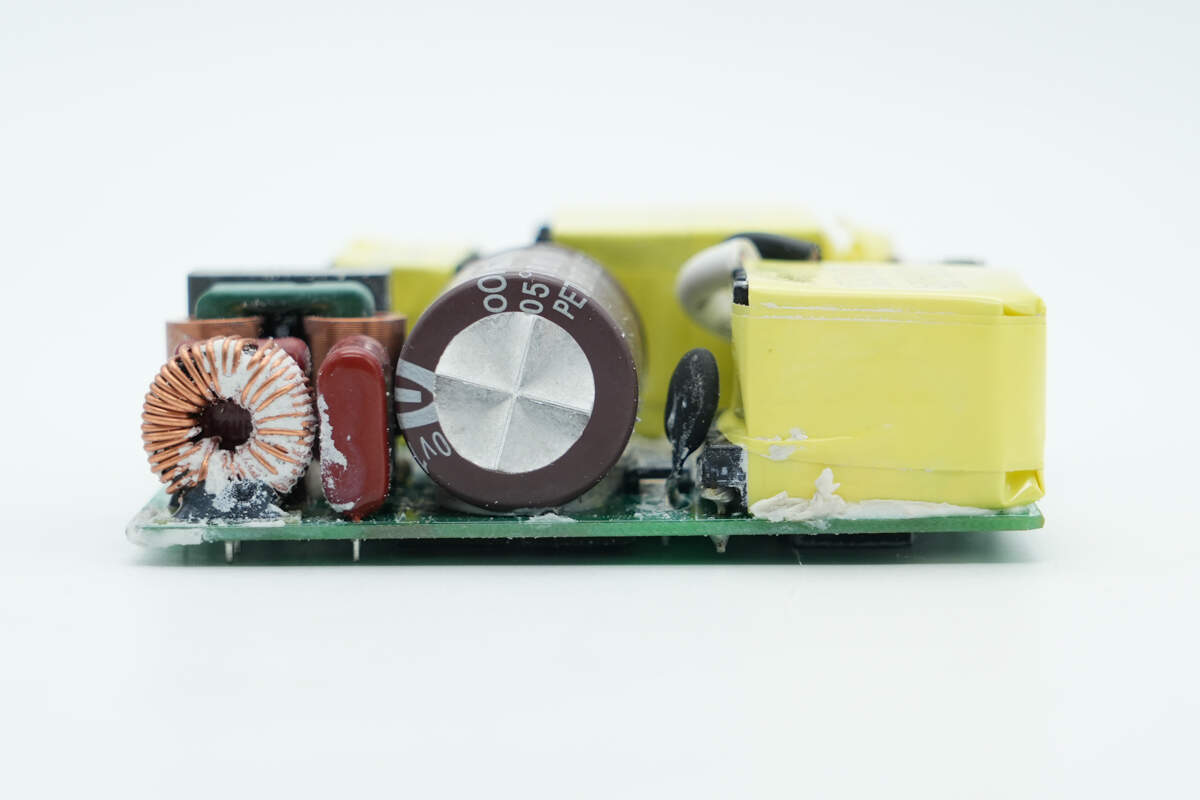

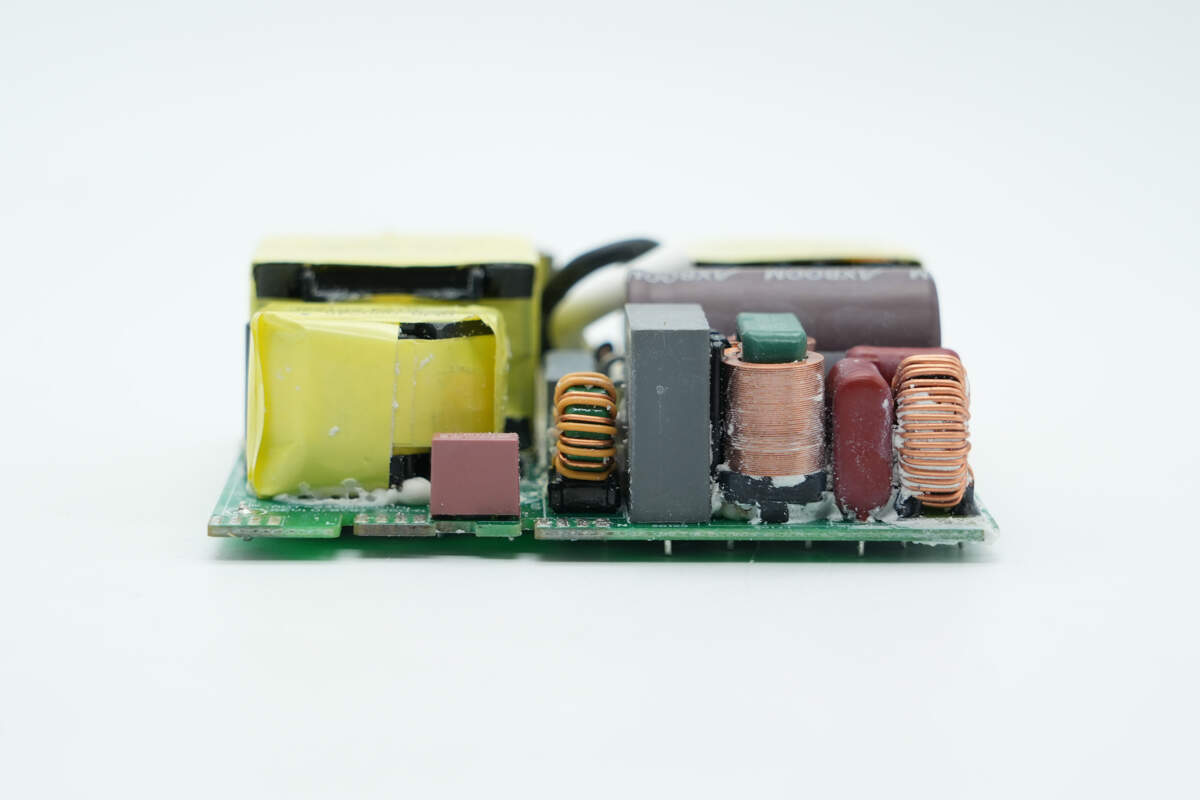

模块一侧设有高压滤波电解电容、NTC热敏电阻以及PFC升压电感。

初级主控芯片来自恩智浦，型号为TEA2017AAT，是一款数字化可配置LLC和PFC组合控制器，用于高效谐振电源。芯片包括LLC和PFC控制器功能。PFC经配置可在DCM/QR、CCM固定频率或支持所有操作模式的多模式下运行，优化PFC效率。

芯片内部集成高压启动和X电容放电，内部集成驱动器，可直接驱动高压上管，无需外置驱动器。PFC可配置为DCM/QR，DCM/QR/CCM混合模式和CCM固定频率三种运行模式，满足不同功率应用需求。

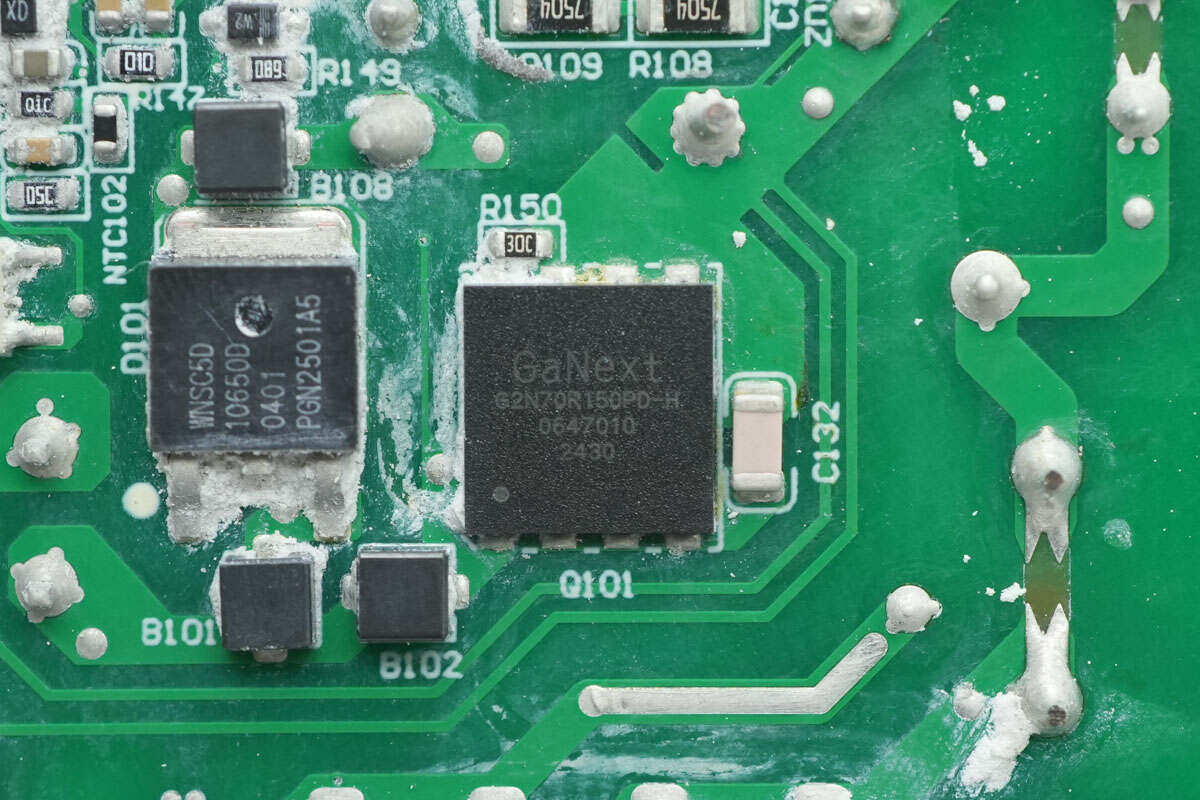

PFC开关管来自镓未来，型号G2N70R150PD-H，这是一颗耐压700V的氮化镓功率器件，瞬态耐压800V，标称导阻150mΩ，栅极耐压支持±20V，可使用传统硅MOS驱动，相比增强型氮化镓，大大简化栅极驱动电路设计。采用HDFN8×8-8L封装。

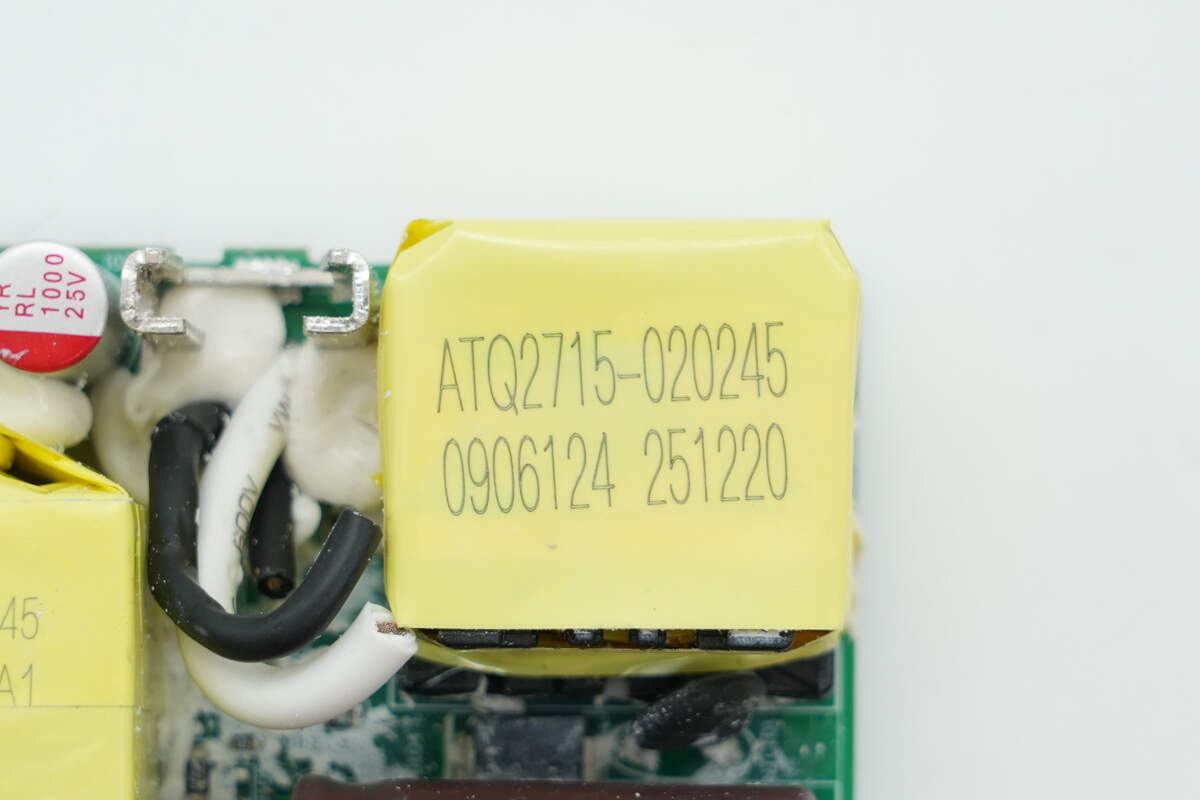

PFC升压电感特写，采用ATQ2715磁芯。

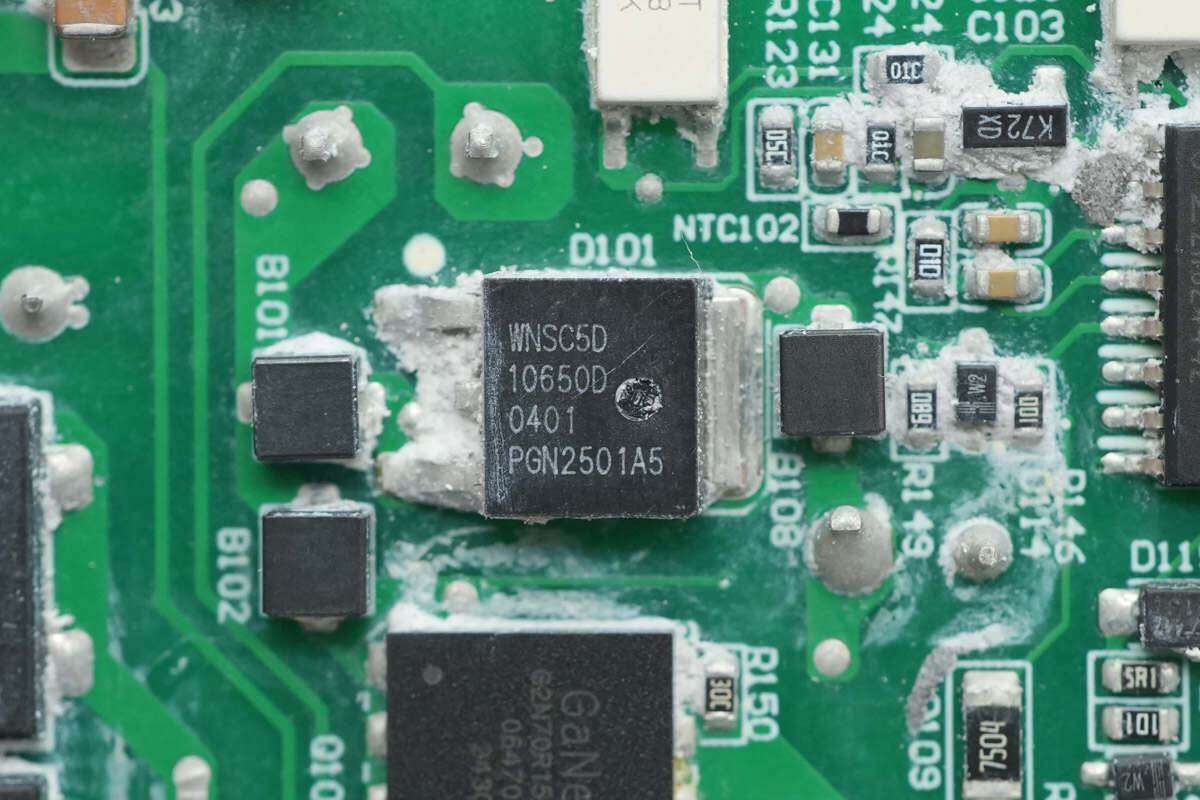

PFC整流管来自WeEn瑞能，型号WNSC5D10650D，这是一颗耐压650V的碳化硅二极管，采用TO252封装。

NTC热敏电阻来自时恒电子，为MF72系列，用于抑制电容充电的浪涌电流。

高压滤波电解电容来自AXBOOM安兴电子。

规格为450V120μF。

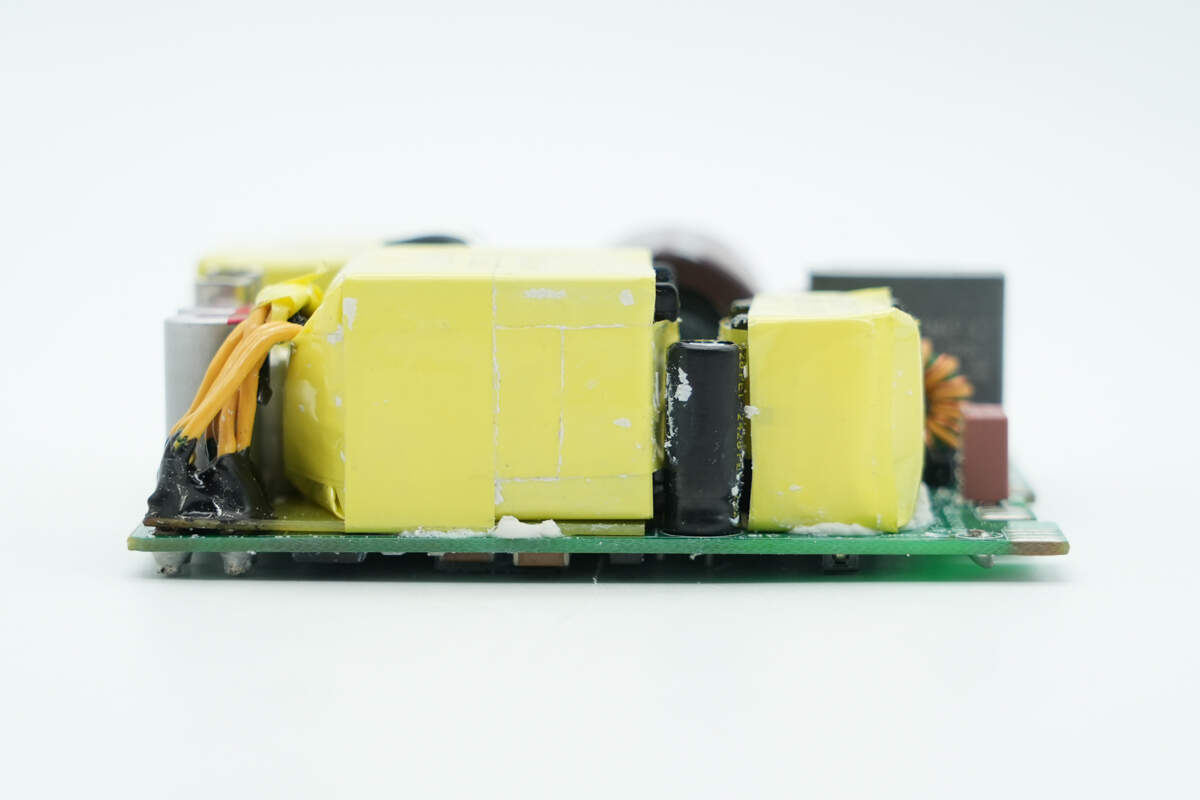

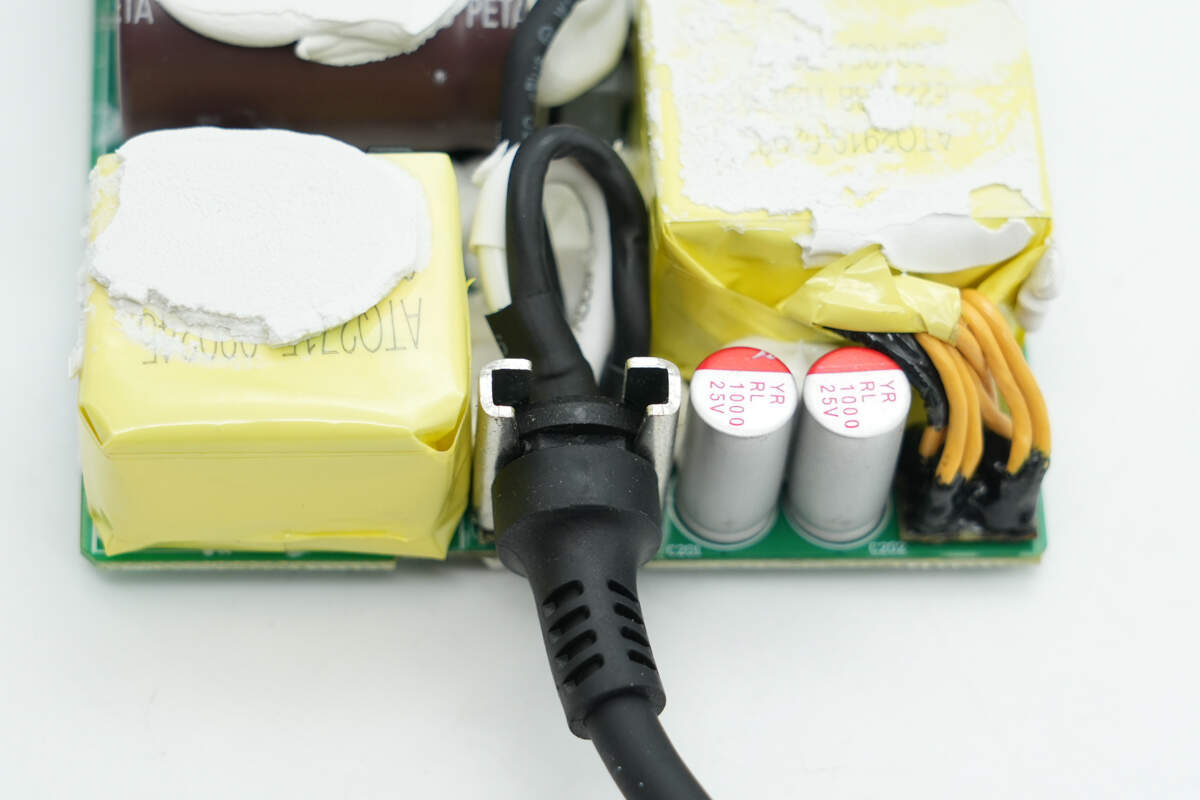

另一侧设有谐振电感、主控芯片供电电容、变压器以及输出滤波固态电容，变压器下方设有电木板，同时次级多层绝缘线打胶保护。

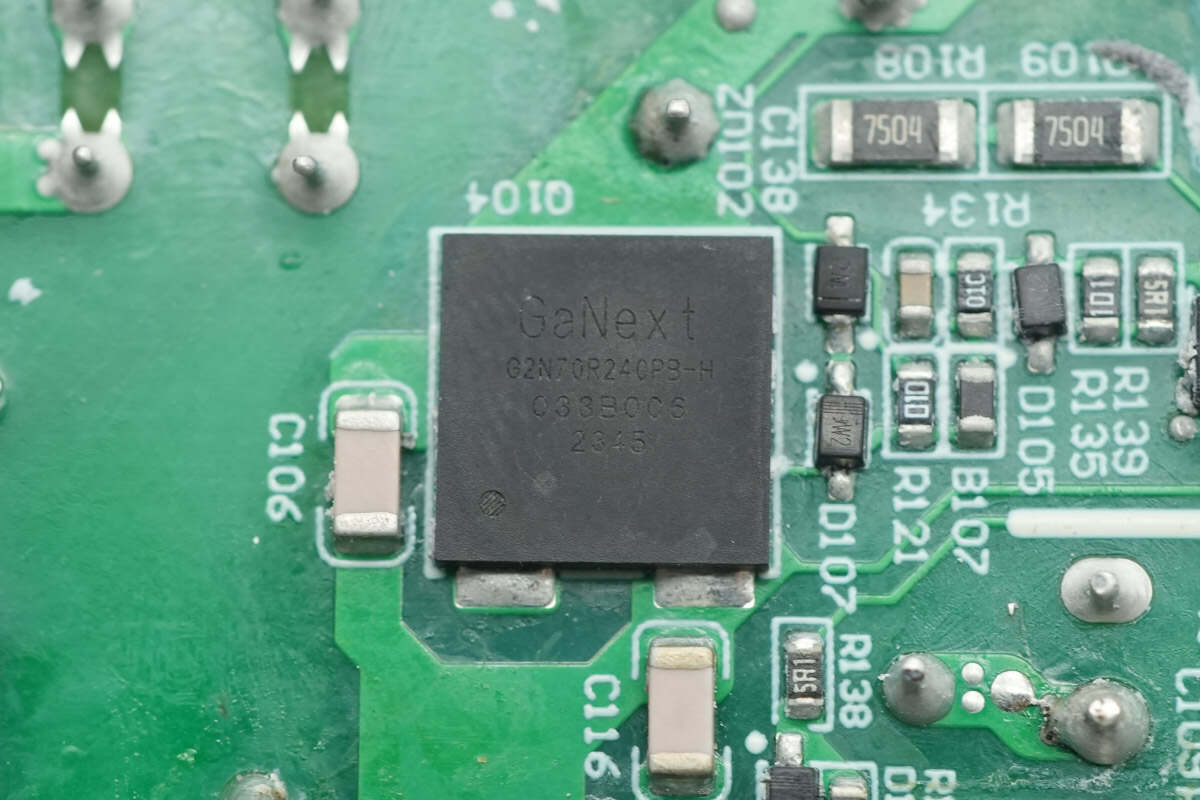

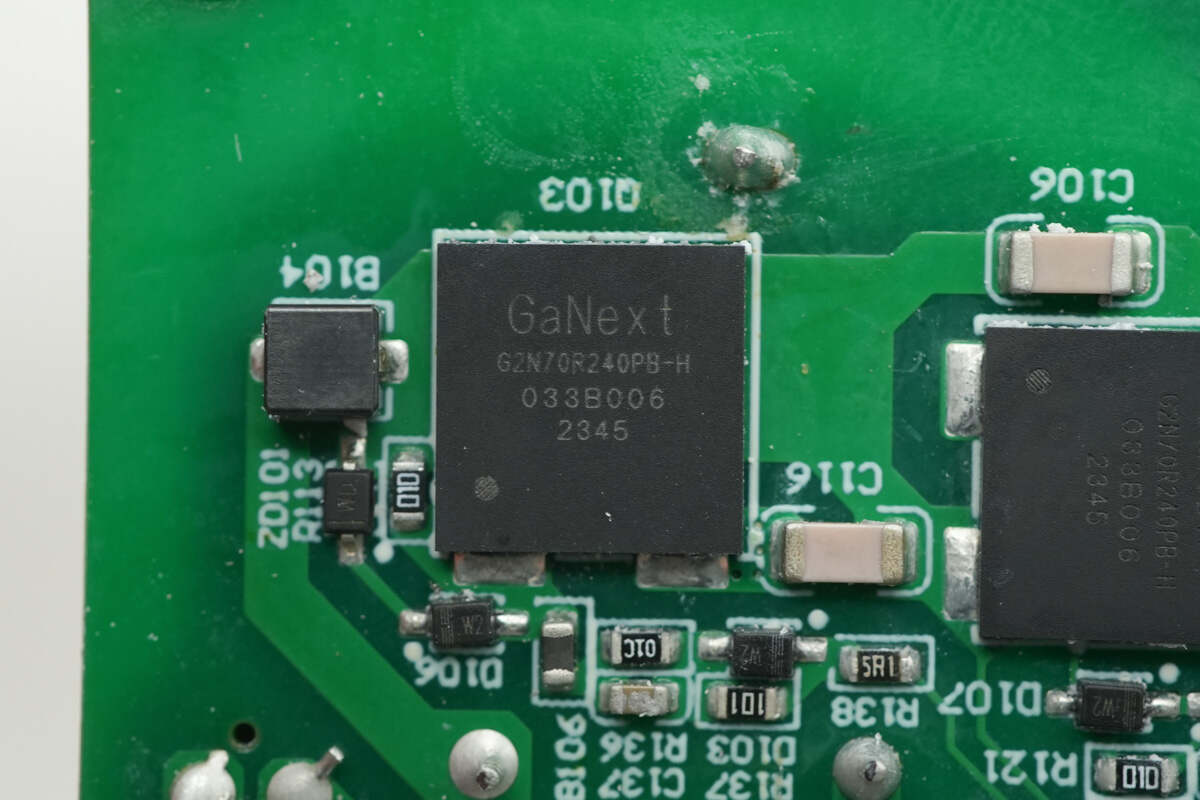

LLC开关管也是来自镓未来，型号G2N70R240PB-H，耐压700V，导阻240mΩ，栅极支持20V驱动电压，适用于QR或ACF反激拓扑、图腾柱PFC、逆变器和LLC等软开关应用，采用PQFN8*8封装。

另一颗特写。

谐振电感特写。

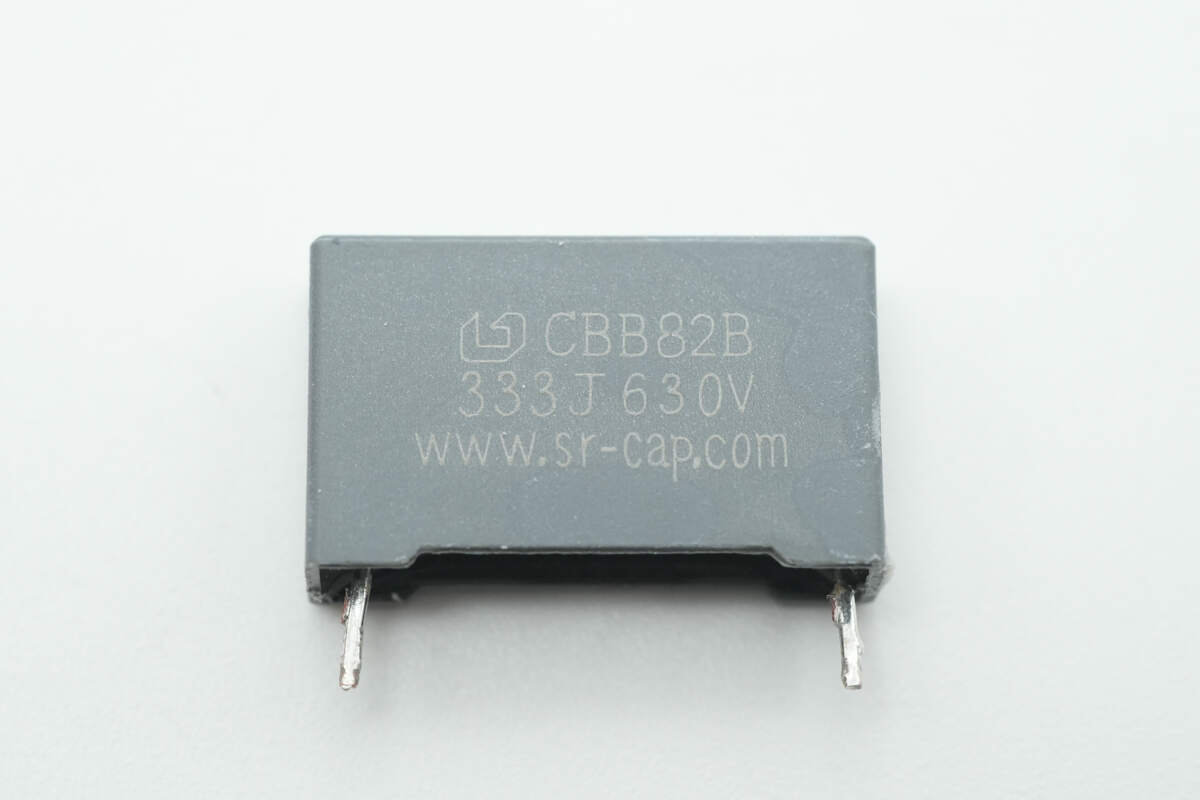

谐振电容特写，规格为0.033μF630V。

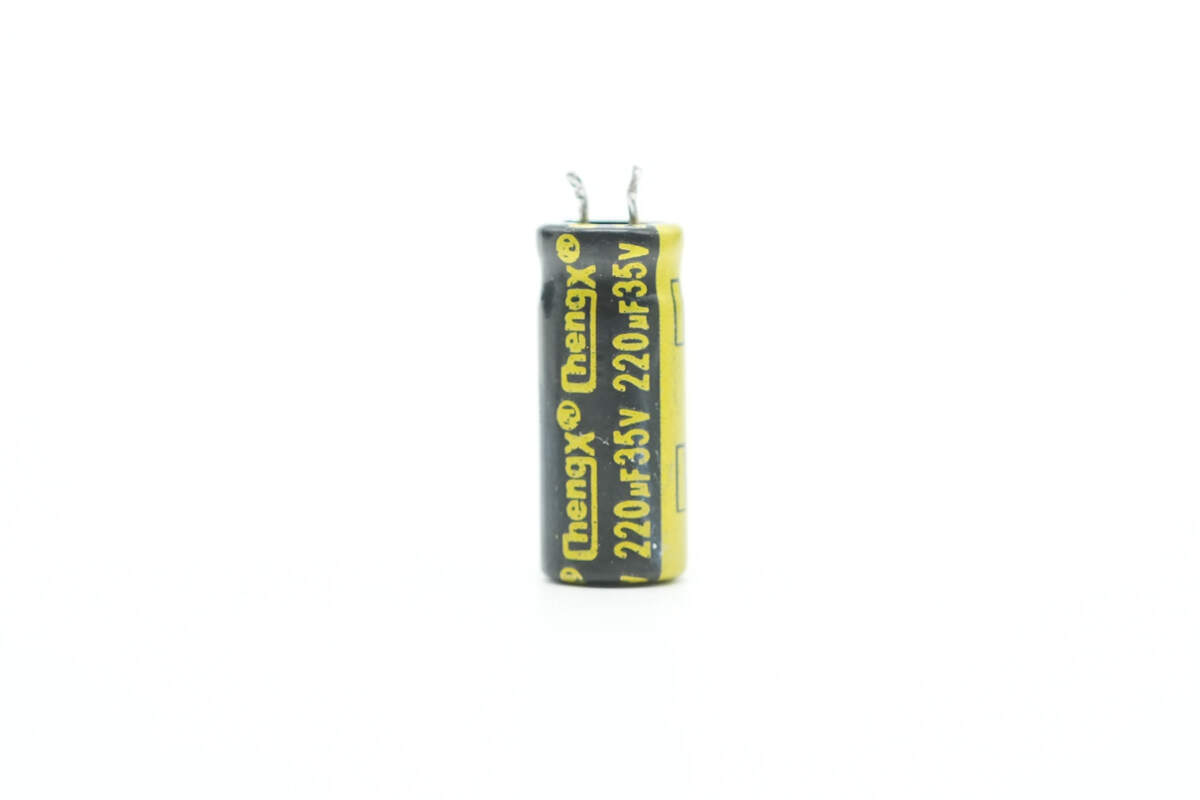

主控芯片供电电容来自承兴，规格为35V220μF。

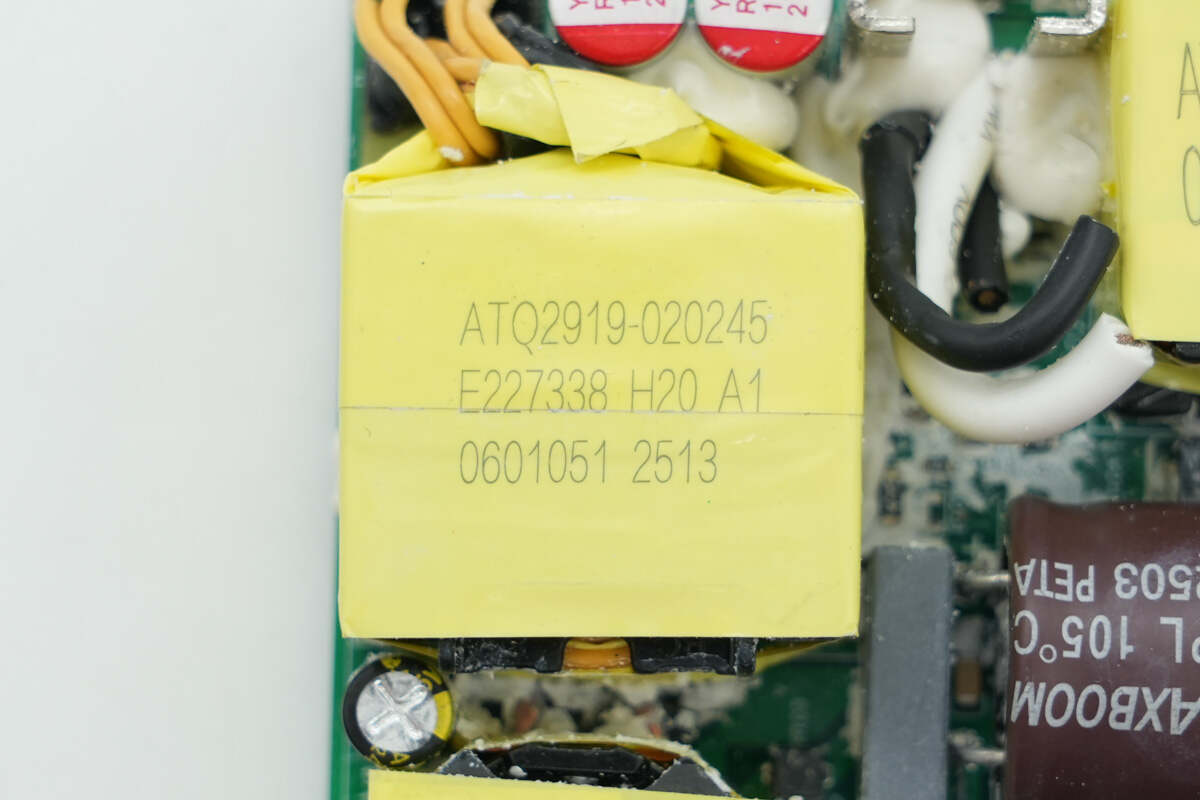

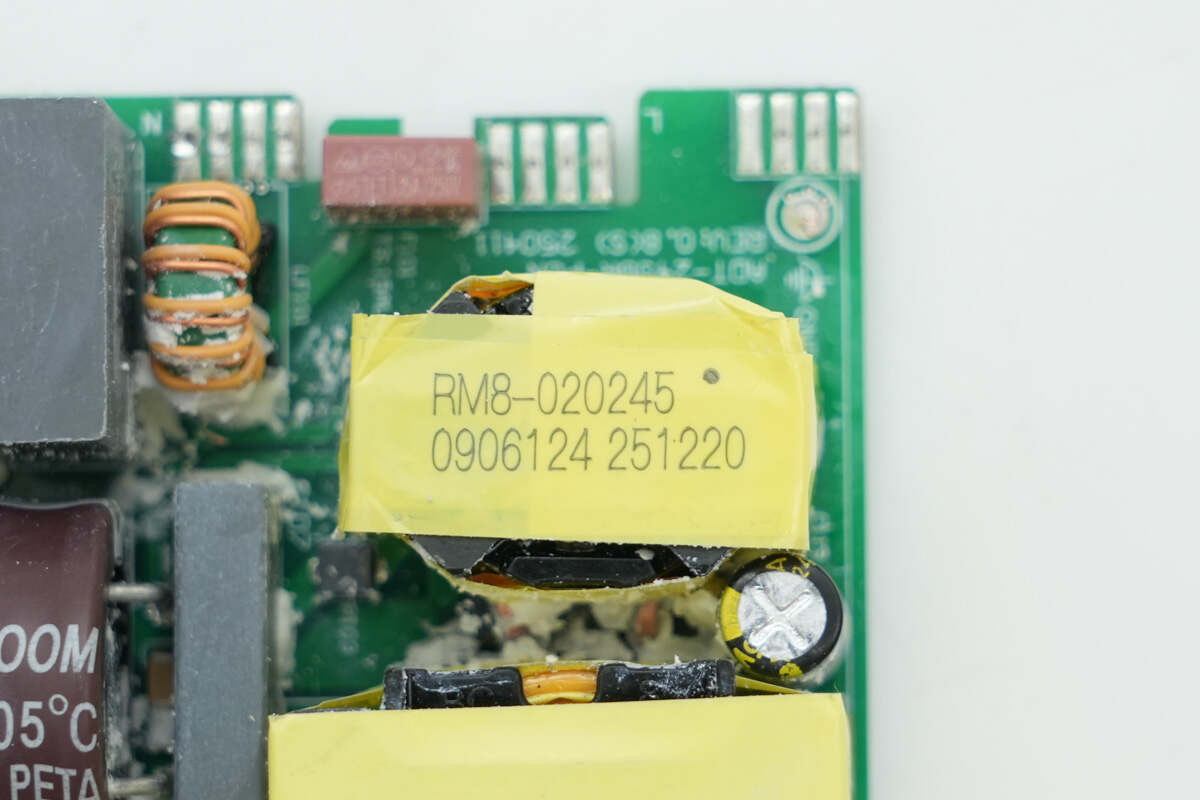

变压器特写，采用ATQ2919磁芯。

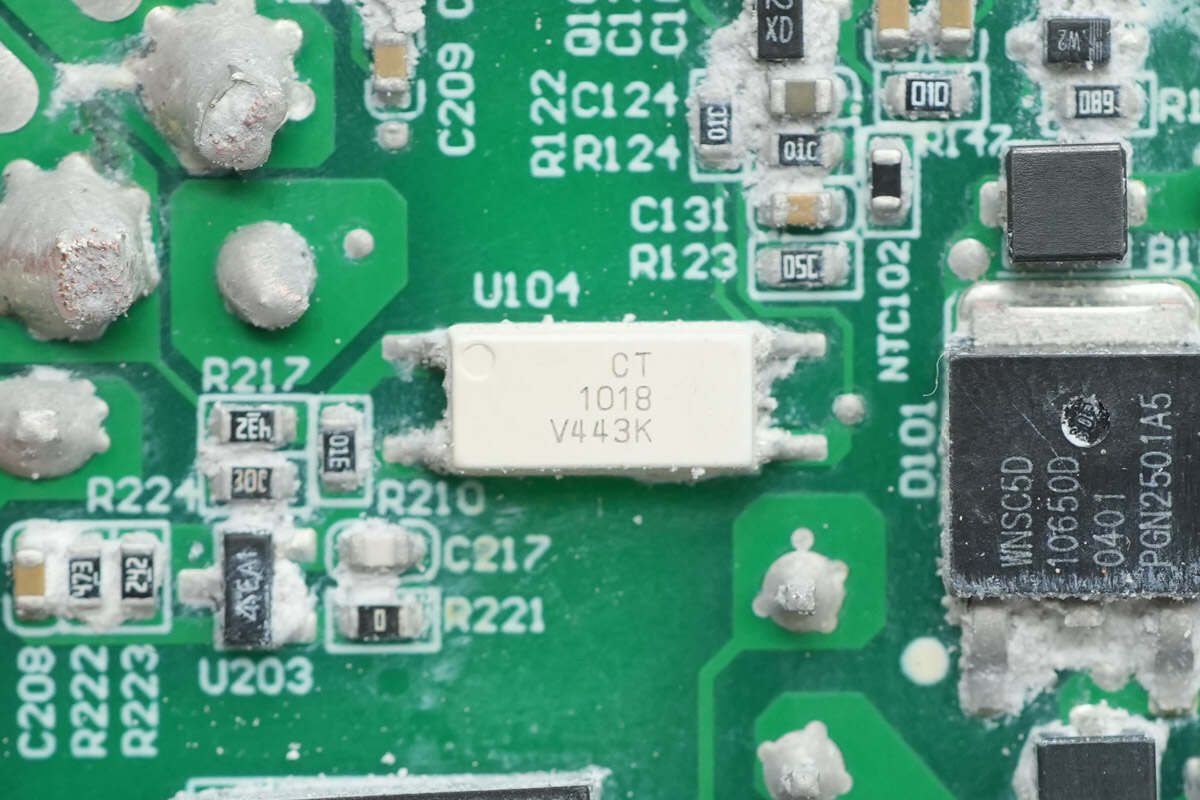

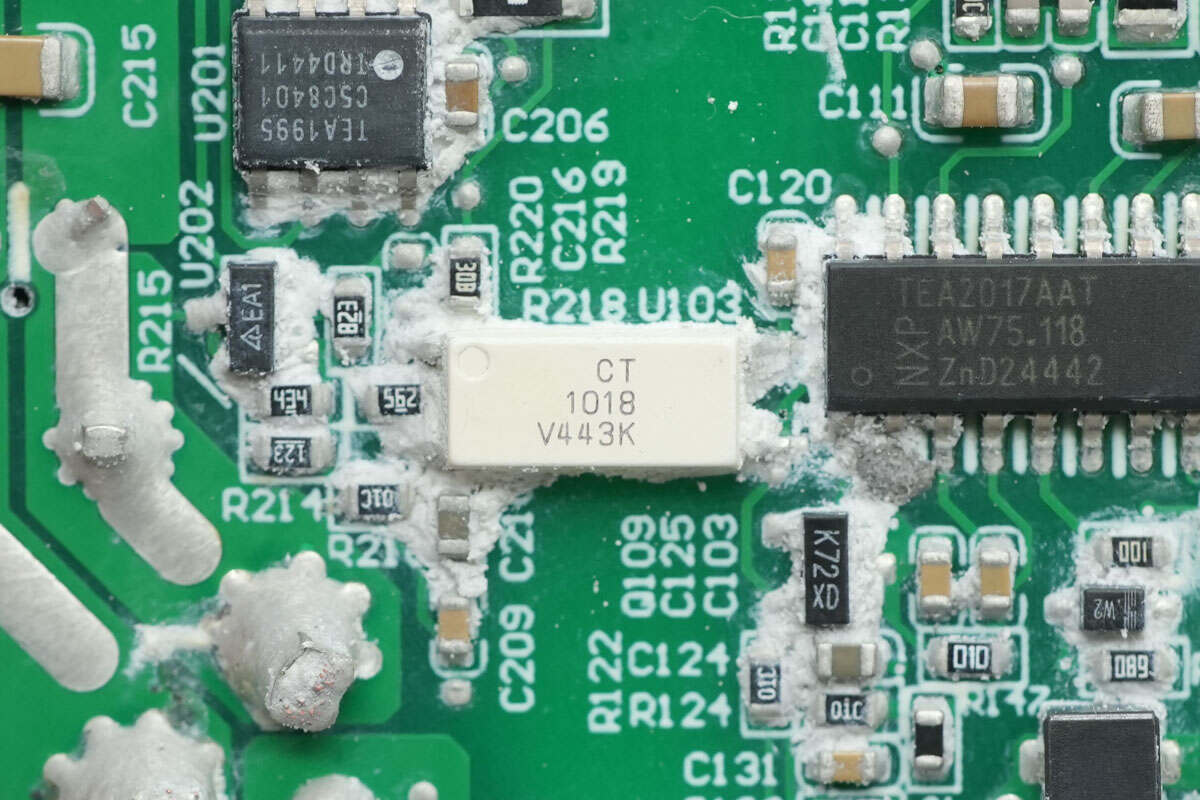

CT1018光耦特写，用于输出电压反馈。

另一颗CT1018光耦特写。

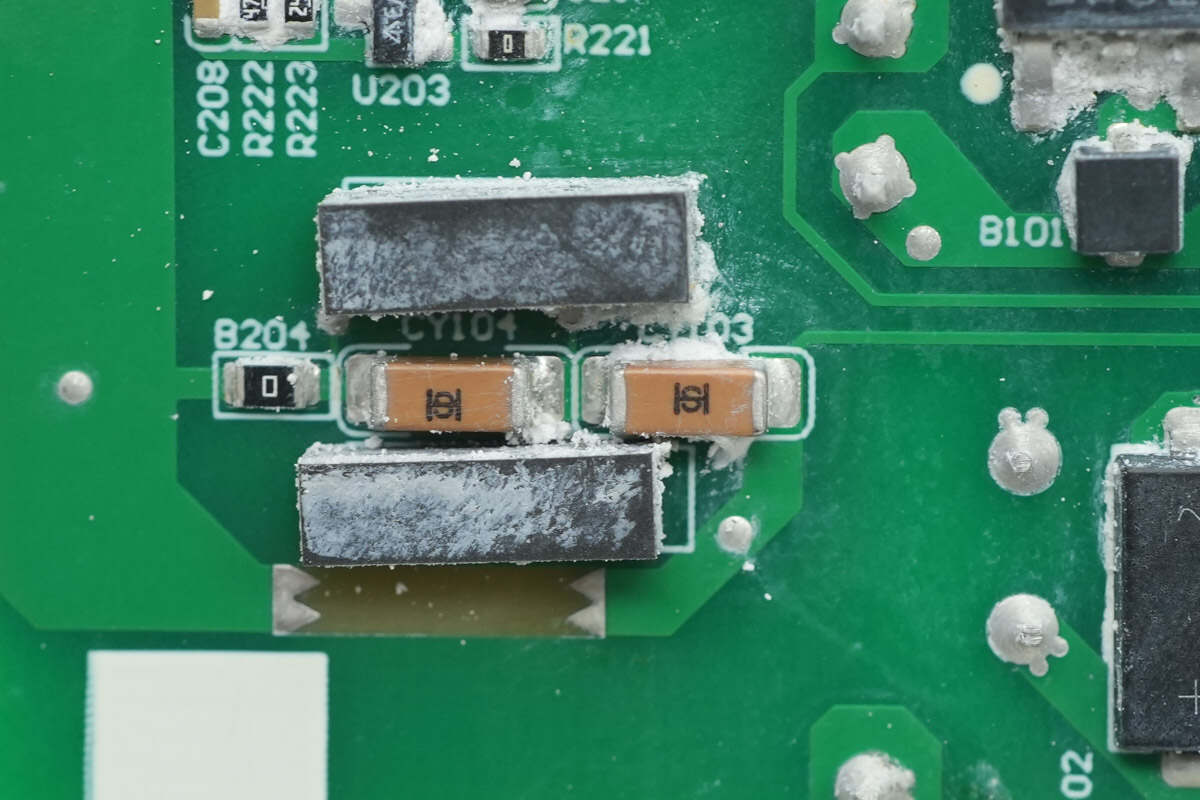

贴片Y电容来自禾伸堂，两颗串联提高耐压等级，提升安全性。

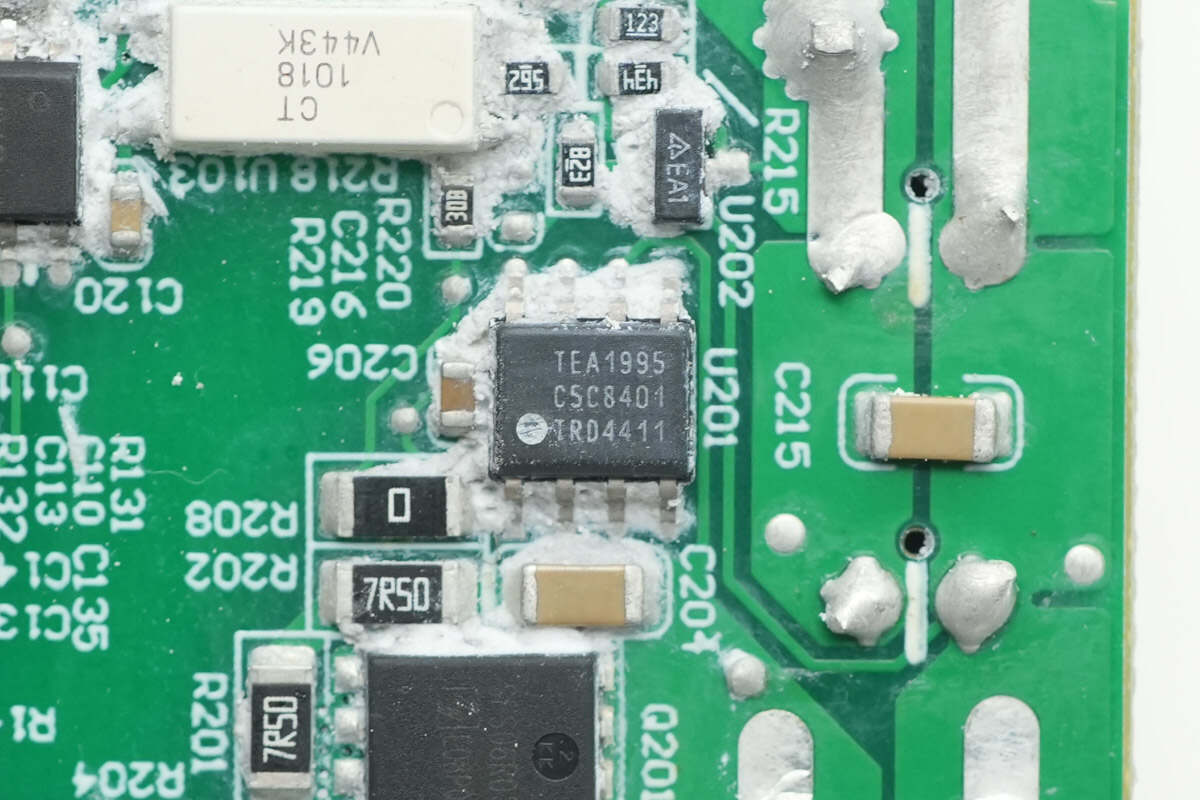

同步整流控制器来自恩智浦，型号TEA1995，其内置两个独立的同步整流驱动器用于LLC架构开关电源的同步整流，外围元件精简，支持38V工作电压，采用SO8封装。

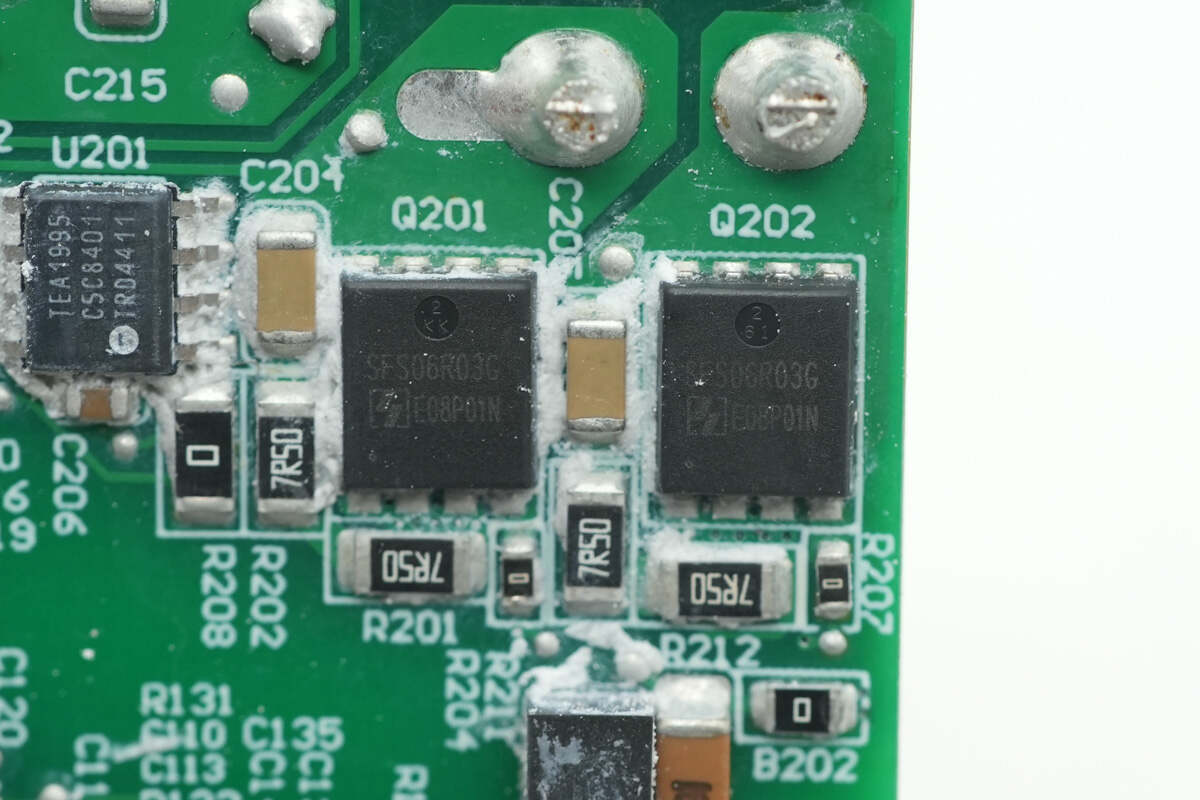

同步整流管来自东微，型号SFS06R03GF，NMOS管，耐压60V，导阻3mΩ，采用PDFN5*6封装。

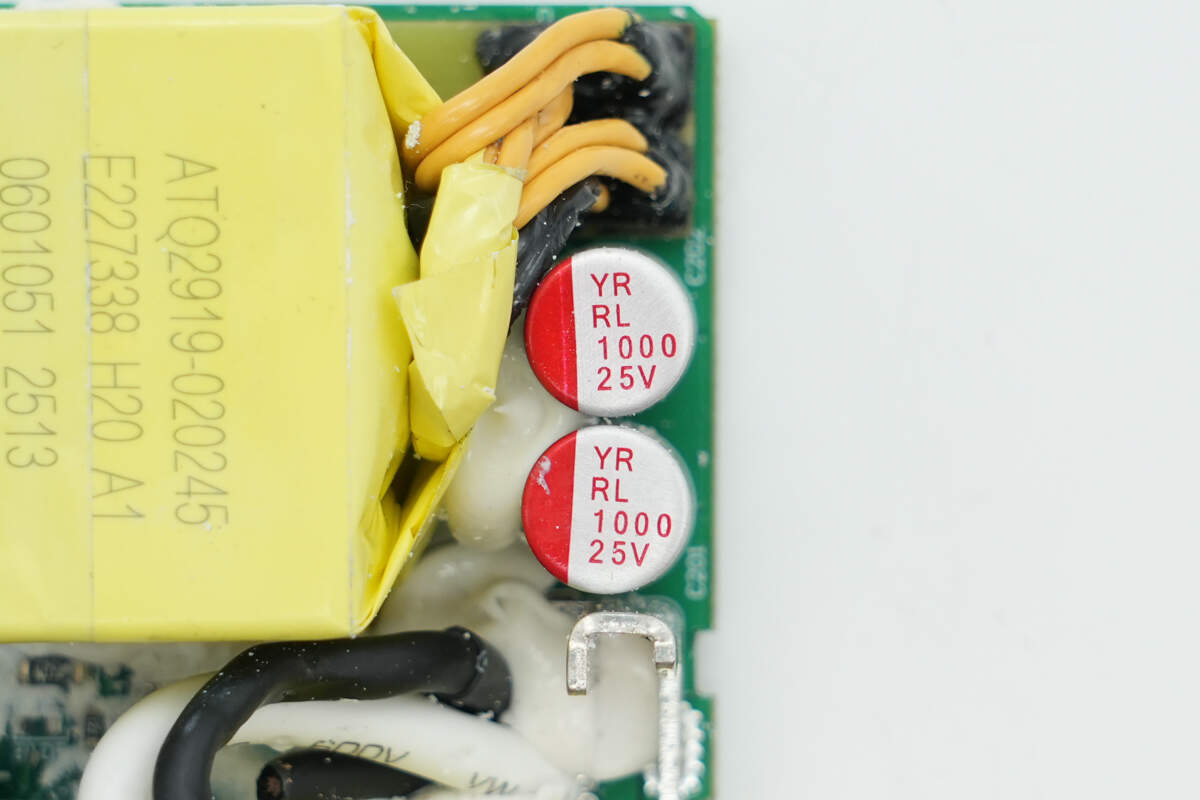

两颗输出滤波固态电容规格为25V1000μF。

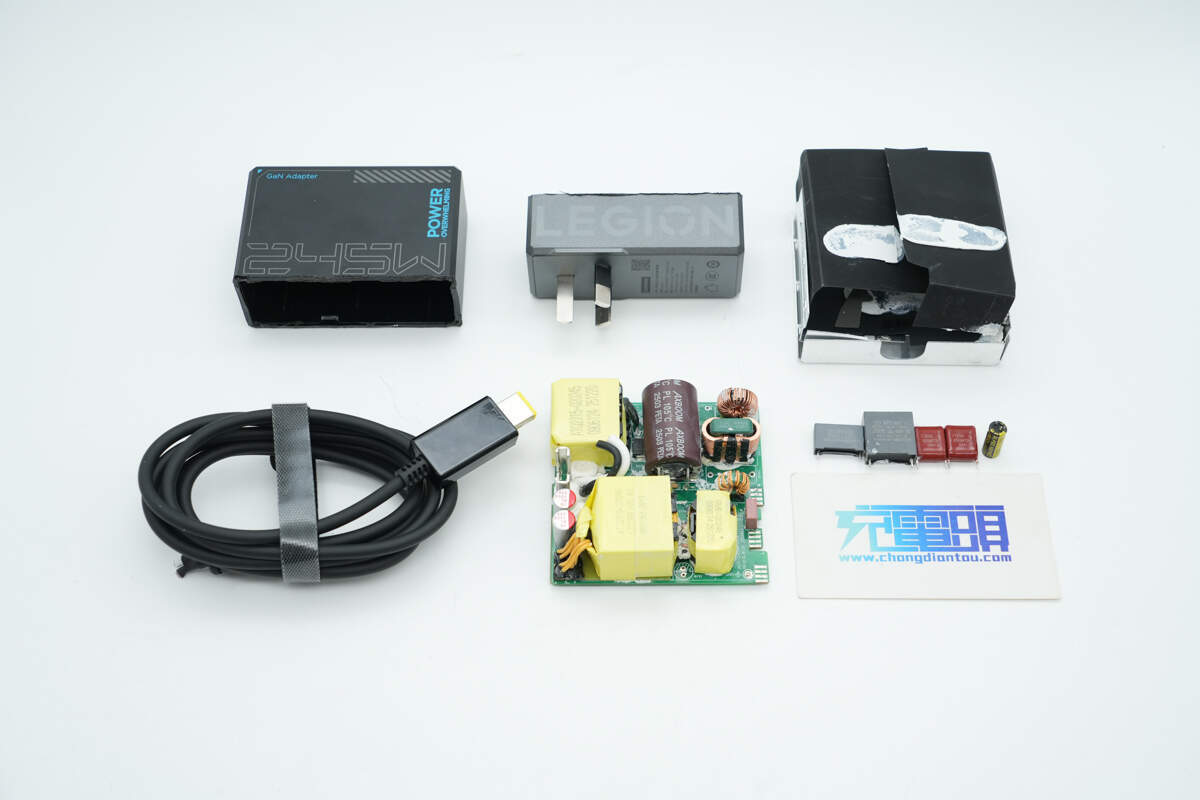

全部拆解一览，来张全家福。

充电头网拆解总结

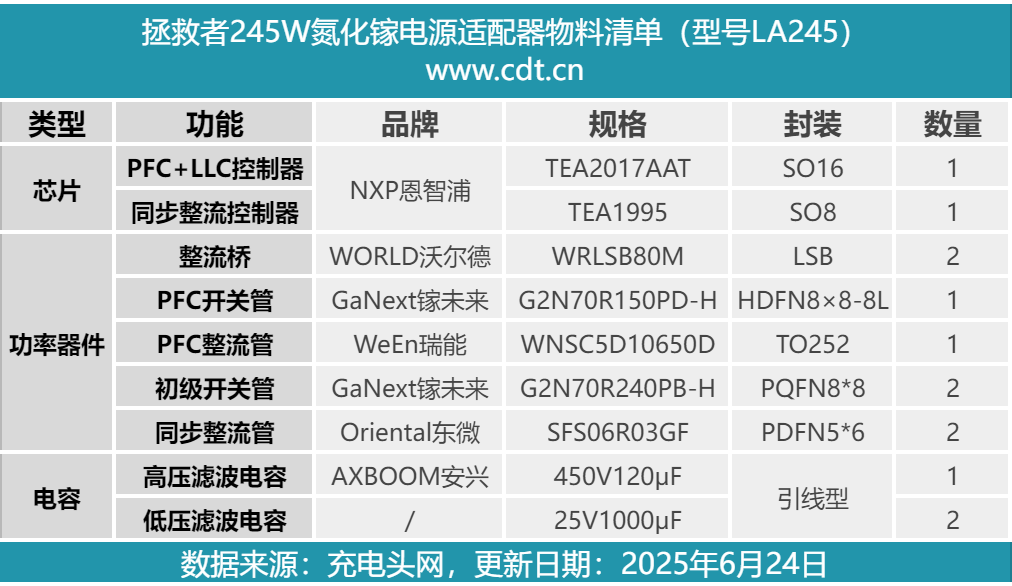

最后附上拯救者245W氮化镓电源适配器核心器件清单，方便大家查阅。

拯救者245W氮化镓电源适配器外观设计时尚，同时带功能实用的数显Slim方口线，即插即用还能实时了解充电状态。此外这款产品还解决了传统笔记本电源性能与便携性无法同时兼顾的痛点，245W的持续峰值输出能力，支持为拯救者7000/7000P系列、9000P/9000X系列、GeekPro游戏本系列开启野兽模式和超能模式。

充电头网通过拆解了解到，这款电源基于恩智浦TEA2017AAT+TEA1995的高集成高效率电源拓扑方案设计，并在PFC升压电路以及初级开关管上分别使用了镓未来G2N70R150PD-H、G2N70R240PB-H两款型号的氮化镓器件，以进一步提升电源效率以及功率密度。

为了应对大功率持续输出，模块正背面都大量打胶帮助导热，同时覆盖散热片散热，输出线缆设有金属片进行固定保护，细节讲究。
