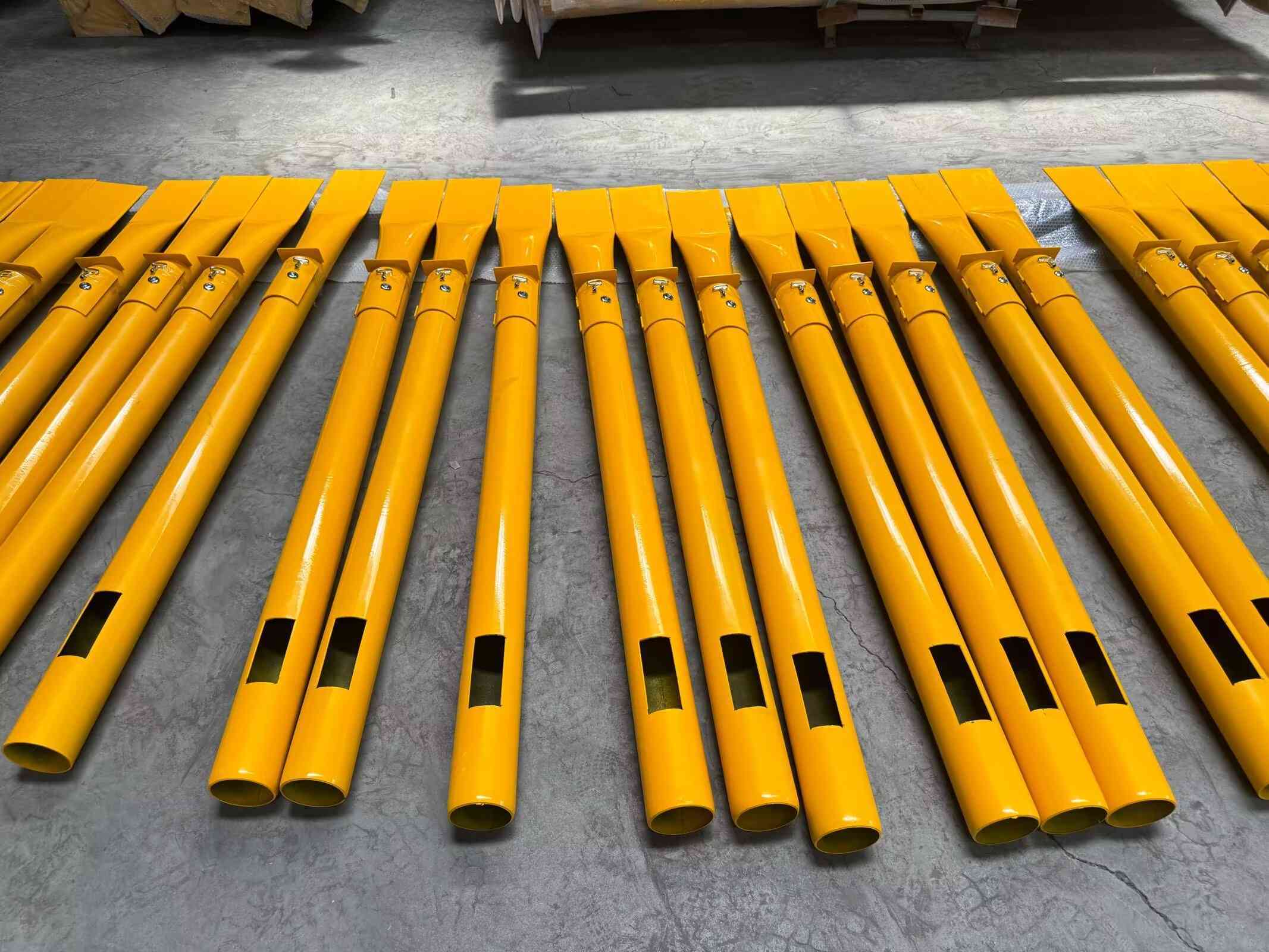

测量管道极化电位是评估阴极保护效果的核心指标，其测量需通过阴极保护测试桩的端子连接与专用仪器操作完成，其核心是通过参比电极与管道之间的电位差反映阴极保护状态。

以下是具体步骤、原理及注意事项：

一、测量原理

管道极化电位是管道在阴极保护作用下相对于参比电极的电位值，正常范围应为 -0.85V至-1.20V（CSE，硫酸铜参比电极）。该电位表明管道表面已形成完整的保护膜，可有效抑制腐蚀。

二、准备工具

1、便携式电位测量仪（如数字万用表，精度≥0.01V，内阻≥10MΩ）；

2、测试桩内置的参比电极（通常为 Cu/CuSO₄电极）；

3、连接导线（鳄鱼夹或专用测试线，确保绝缘良好）；

4、记录工具（笔记本或数据记录仪，需记录测量时间、环境温度、土壤湿度等）。

5、确认测试现场安全，避免测试过程中发生意外事故。

三、测量步骤

1、将参比电极插入管道顶部上方的地表潮湿土壤中，确保参比电极与土壤的电接触良好。

2、将数字万用表的量程选择在直流电压0-2V测试档，将黑色探针接在参比电极上，红色探针接在测试桩接线柱上。此时，读取并记录的数据即为管道相对于参比电极的电位值。

3、若需要更精确地测量管道极化电位，可考虑去除IR降（电位测量中的有害成分）

三、数据处理与分析

1、记录测量数据，包括电位值、测量时间、地点、环境条件等，以便后续数据分析。

2、根据测量数据判断阴极保护系统的运行状态，如发现数据异常或设备故障，应及时处理，确保阴极保护系统的正常运行。

通过以上步骤，可以准确地测量出阴极保护测试桩所连接的管道的极化电位，从而评估阴极保护系统的效果并采取相应的维护措施。
