LED电流驱动IC的核心功能是为LED提供恒定电流，确保其在安全、高效的条件下工作，避免因电流波动导致的亮度不稳、光衰或损坏。

LED驱动IC的基本原理基于恒流控制，因为LED的亮度主要由电流决定，而非电压。其正向电流与电压关系呈非线性，微小电压变化可能引发显著电流波动，因此直接使用恒压源驱动会导致亮度不一致。驱动IC通过反馈机制（如检测采样电阻上的电压）实时调整输出，维持电流恒定，从而匹配LED的电流-光通量特性。

LED电流驱动IC-DT3100

LED驱动芯片 - DT3100是一个浮动电流驱动器IC，用于调节流经LED串的电流。DT3100的应用与LED串串联或并行配置。DT3100可以作为电压控制的电流源、电流调节器或截止器工作。适用于采用周期性交流电压源的应用。这款驱动IC具有多种特性，包括大电流驱动能力，高功率因数，灵活的PCB布局等。

DT3100采用SOT-89-3L封装，可配置为多步配置，适用于高功率应用，所有产品均采用内部电压FET设计，提供更好的可靠性，并通过Wellang独特的配置提供无闪烁解决方案。

DT3100采用浮动电流驱动架构，可作为电压控制电流源、电流调节器或截止器使用，支持LED串的串联或并联配置，其驱动电流可达150mA，且无需外接电解电容器和电感元件，独特的电流调节机制，实现功率因数>0.9及总谐波失真（THD）<15%符合照明对能效和电磁兼容性的要求。

DT3100监控CS和VS引脚之间的电压、VCS-VS，提供关键保护功能，以保护LED串和DT3100本身不被烧坏。如果VCS-VS低于200 mV，DT3100将该状态判定为短路，并将其驱动电流调节为50 mA，以保护LED串和DT3100自身不被烧坏。

支持TRIAC调光，适配传统调光器，且通过灵活的PCB设计兼容周期性交流电压源，适用于白炽灯或荧光灯的替代方案，可与智能家居系统无缝对接，实现从5%到100%的平滑亮度调节，已成功应用于可调光灯泡、智能灯带等产品。

典型应用电路：

典型应用电路

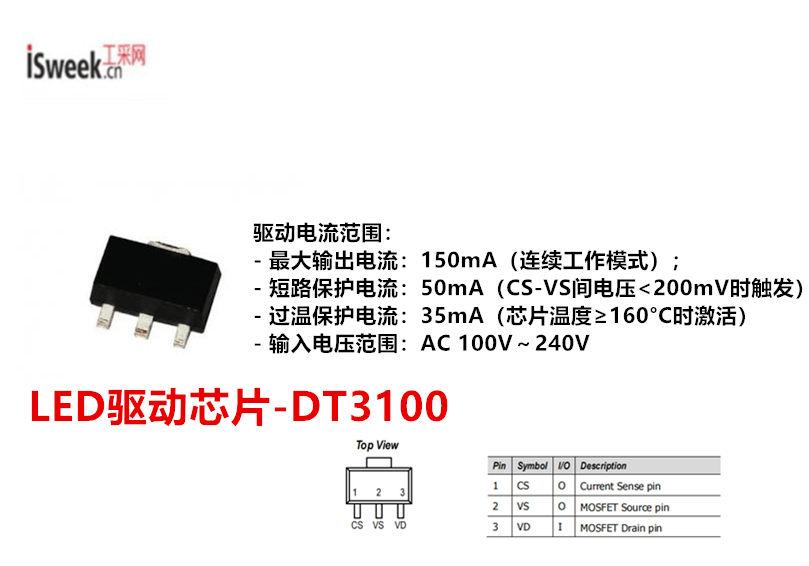

LED驱动器 - DT3100的特性：

驱动电流范围：

- 较大输出电流：150mA（连续工作模式）；

- 短路保护电流：50mA（CS-VS间电压<200mV时触发）

- 过温保护电流：35mA（芯片温度≥160°C时激活）

- 输入电压范围：AC 100V～240V

调光兼容性：支持TRIAC调光，适配传统调光方案。

功率因数（PF）：>0.9，优化电能利用效率。

总谐波失真（THD）：<20%，减少对电网的干扰。

LED灯串配置：支持串联或并联，适配不同LED灯珠规格。

PCB布局灵活：可匹配球泡灯、灯管等非规则形状灯具设计

封装类型：SOT-89-3L封装，适合高密度PCB布局，兼容多种散热设计。

相比传统SMPS方案，DT3100减少30%的BOM元件数量，PCB布局面积缩小45%，整体系统成本降低约22%，采用Wellang专利的无频闪技术，在PWM调光时保持2000:1超高对比度，解决了低端驱动芯片常见的视觉疲劳问题；通过IP67级防护封装和-40°C~85°C宽温域支持，可应用于路灯、景观照明等户外场景。
