微尺寸 PCB 的设计再完美，没有严苛的制造工艺管控，依旧会出现批量失效。作为 PCB 工程师，我对接过大量微型板的打样和量产，发现制造环节的隐性缺陷，是微尺寸 PCB 后期失效的主要诱因。超细线路、微小过孔、薄板加工，每一个工艺环节的偏差，都会被微型尺寸放大，最终演变成失效问题。

针对这些问题，和厂家共同制定了专项质控方案，整改后批量失效概率降至 0.5% 以下。首先是基材与下料环节的质控。微尺寸 PCB 大多采用薄板，基材的选择直接决定机械可靠性。常规 FR-4 基材，要选择高 Tg、高剥离强度的型号，Tg 值建议≥150℃，提升板件的耐热性和机械强度。禁止使用劣质、受潮的基材，受潮基材在压合和焊接过程中，会产生气泡、分层，导致后期失效。下料环节，薄板的切割要使用精密裁切设备，避免传统切割方式产生的毛刺和内部应力。裁切完成后，对基材进行烘烤除湿，消除存储和切割过程中产生的水分和应力。

其次是超细线路蚀刻与成像质控，这是线路断路、短路失效的核心管控点。微尺寸 PCB 的线宽线距接近工艺极限，传统的蚀刻工艺无法满足精度要求。1. 成像工艺严控。采用干膜成像工艺，选用高精度、高分辨率的干膜，曝光环节使用平行光曝光机，保证线路图形的精准转移。曝光、显影后，进行 100% 全检，检查线路图形是否有缺口、毛刺、短路，不合格品直接剔除。2. 蚀刻工艺闭环管控。采用酸性蚀刻工艺，严格控制蚀刻速度、蚀刻液浓度、温度和喷淋压力。建立在线线宽检测系统，每生产一定数量，就对线路线宽进行抽样检测，线宽偏差必须控制在 ±10% 以内。蚀刻完成后，进行去膜、清洗，避免残留化学物质腐蚀线路。3. 铜面处理质控。线路成型后，对铜面进行平整化处理，去除铜箔毛刺，提升后续阻焊和焊盘的结合力。

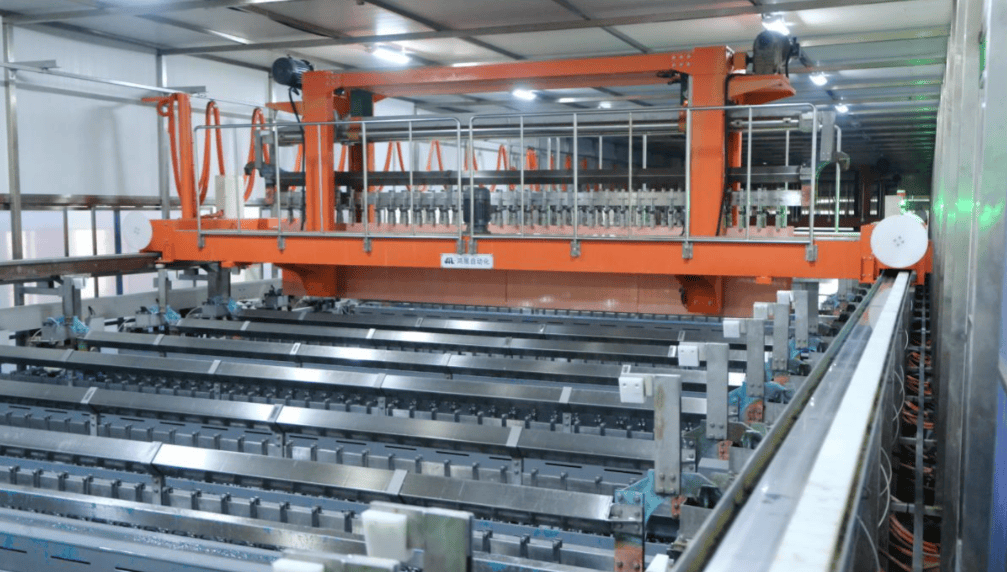

然后是微孔加工与镀铜质控，解决孔壁失效痛点。微尺寸 PCB 的微孔，是制造难度最大、失效风险最高的部位。1. 钻孔工艺优化。使用高精度数控钻机，采用微型钻针，严格控制钻针转速、进刀速度。每加工一定数量的孔，就更换钻针，避免钻针磨损导致孔壁粗糙、孔径偏差。钻孔后，进行高压水洗和除胶渣，去除孔壁的钻污和树脂残渣，保证孔壁洁净，为镀铜打下基础。2. 镀铜工艺严苛管控。采用化学沉铜加电镀铜的工艺，保证孔壁镀铜的均匀性。严格控制镀铜时间、电流密度，确保孔壁铜厚满足 IPC 标准，常规微尺寸 PCB 孔壁铜厚≥20μm。镀铜完成后，抽样进行切片分析，检查孔壁镀铜是否有空洞、裂纹、夹渣。盘中孔等特殊微孔，必须进行专项测试，合格后才能批量生产。

接下来是阻焊、丝印与表面处理质控。阻焊层不仅保护线路，还能提升板件的抗潮湿、抗腐蚀能力。微尺寸 PCB 的阻焊，采用静电喷涂或细丝网印刷工艺，避免阻焊漏印、堆积。阻焊曝光、固化后，检查阻焊是否覆盖焊盘、是否有气泡、脱落。丝印层采用高精度印刷，避免丝印覆盖焊盘和过孔。表面处理工艺，根据装配需求选择，无铅化产品优先选用沉金工艺。沉金工艺的金层厚度均匀，焊接性好，能有效防止焊盘氧化，尤其适合微型焊盘。严格管控沉金厚度，避免金层过薄导致氧化，或过厚引发焊接不良。

最后是分板与成品检测质控。微尺寸 PCB 大多采用拼板生产，分板是产生机械应力的主要环节。优先采用激光分板，相比于 V-CUT 分板、邮票孔分板，激光分板产生的应力极小，能有效避免分板导致的线路和焊盘裂纹。分板完成后，进行应力消除烘烤。成品检测环节，除了常规的外观、通断、尺寸检测，还要增加显微检测和阻抗测试。用显微镜检查微孔、细线路的缺陷，对高速微尺寸 PCB 进行阻抗测试，确保电气性能达标。对于关键产品，增加抽样切片分析，从内部验证工艺质量。

制造管控是微尺寸 PCB 防失效的 “最后一道防线”。作为工程师，在下单生产前，要明确告知厂家所有微型化工艺要求，索要工艺管控方案；生产过程中，要求厂家提供过程检测报告；成品到货后，进行严格的入库检验。只有设计和制造双向发力，才能最大限度降低微尺寸 PCB 的制造缺陷，杜绝后期批量失效。
