一、安装前准备

1. 设备选型与检查

• 根据管道材质、土壤电阻率、环境腐蚀性等因素，选择输出电流和电压匹配的恒电位仪（如50A/50V智能型，一用一备配置）。
• 检查设备外观无损坏，部件连接紧密，无松动现象。
• 准备工具：万用表、螺丝刀、扳手、绝缘手套、防爆设备（如油气站需Ex d IIB T3型）、铜芯电缆（截面积≥10mm²，阳极电缆需镀锡）。

1. 环境与场地要求

• 通风与散热：安装位置应通风良好，避免阳光直射或雨水直淋，远离高频设备（如变频器），控制电缆与动力电缆间距≥0.5m。
• 防爆要求：在易燃易爆场所（如油气站）必须使用防爆型设备，禁止产生火花。
• 温度与湿度：工作温度范围为-20℃~50℃，湿度≤95%（无凝露）。
• 安装倾斜角度：≤5°，确保设备稳定运行。

1. 材料准备

• 辅助阳极：采用高硅铸铁阳极或混合金属氧化物（MMO）阳极，深井阳极适用于高电阻率土壤或空间受限区域。
• 参比电极：使用硫酸铜参比电极（CSE）或锌参比电极，电缆屏蔽层单端接地，避免电位误差。
• 接地系统：恒电位仪接地电阻≤4Ω，独立接地体与阳极地床间距≥20m，避免电位干扰。

二、核心安装步骤

1. 设备安装与固定

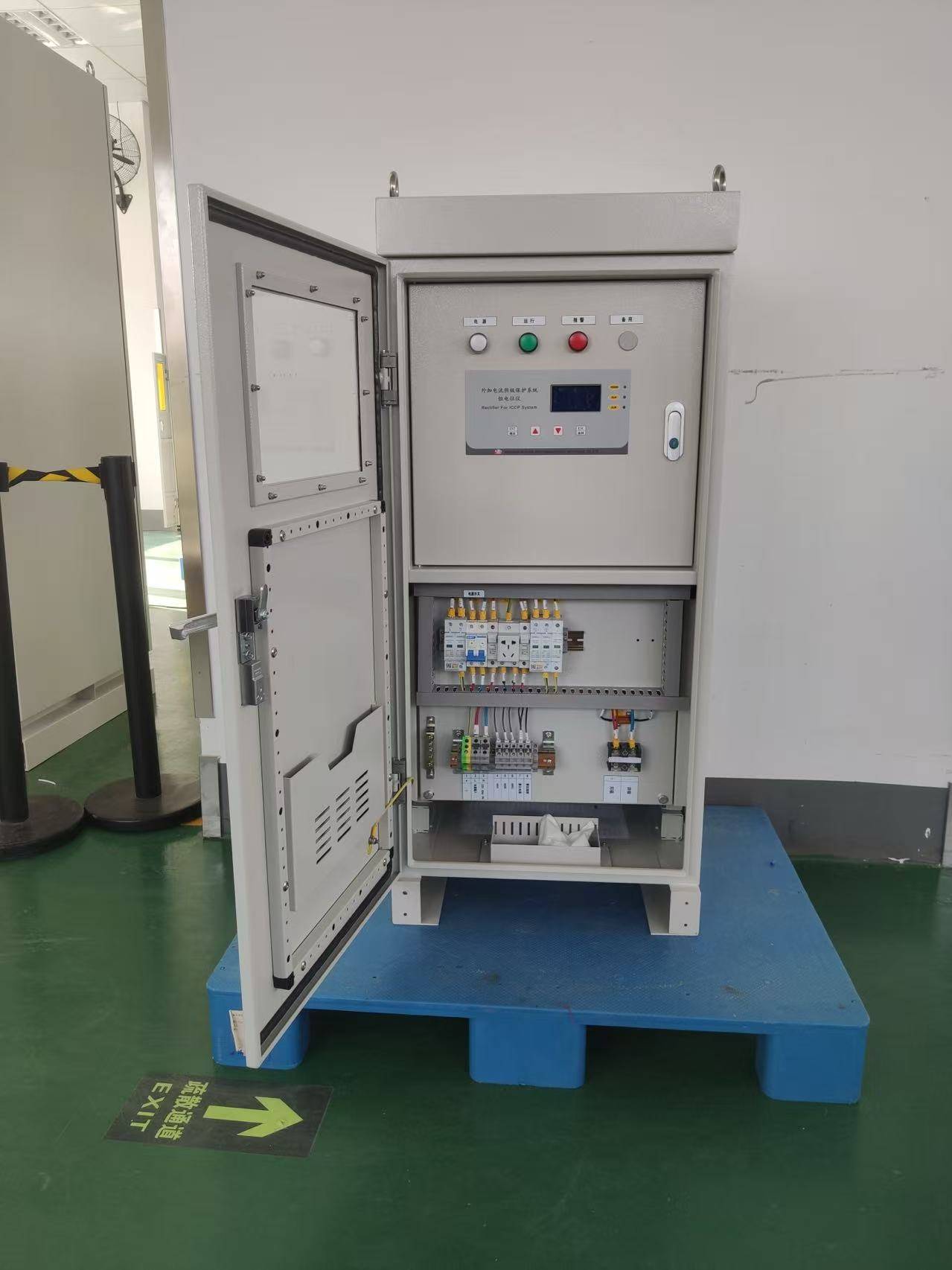

• 将恒电位仪安装在主控室或仪表间内，便于操作和维护。对于船舶，应安装在机舱内的主控室或其附近，并牢固固定在船体水平面上。
• 设备机壳需良好接地，接地电阻≤4Ω，确保安全。

1. 电缆连接与极性确认

• 阳极连接：将阳极电缆接至恒电位仪“+”端子，确保阳极地床接地电阻≤1Ω，与被保护管道距离≥50m（避免屏蔽效应）。
• 阴极连接：被保护管道接至“-”端子，确保接触良好，无短路或断路现象。
• 参比电极连接：置于管道附近电解质稳定土壤层（5~10m内），实时监测电位并反馈至控制单元。
• 极性警示：严禁阳极接反（误接可能导致设备损坏或保护失效），接线端子需标注“+”“-”标识。

1. 通电调试与参数设置

• 初始测量：通电前测量管道自然电位（约-0.60V CSE）和阳极地床电位（+0.20V~+0.30V CSE）。
• 启动设备：
• 将“手动/自动”开关扳至“手动”位置，缓慢调节输出电压，观察电流变化。
• 测量参比电极对零位电位值，确定输出电压大小。
• 将开关扳至“自动”位置，顺时针旋动“自动”电位器，给定电位表逐渐增大，输出电压和参比电位随之增加。
• 根据用户需要的参比电位（如Cu/CuSO4电极，-0.95V至-1.30V之间），确定给定电位大小。
• 限流调节：调节稳压电源面板上限流电位器至所需稳流值（仅在输出电流进入限流时起作用）。
• 闭环控制：通过PID算法动态调整输出，补偿环境变化（如土壤湿度、温度）对保护效果的影响。

1. 备用设备配置

• 一用一备配置确保系统可靠性，备用设备需定期切换运行，避免长期闲置导致性能下降。
• 备用设备与主设备参数设置一致，便于快速切换。
