在轨道交通、新能源汽车等高可靠性领域，光电耦合器（光耦）的失效往往会导致整个系统停摆。一枚使用十余年的光耦，为何在列车运行中突发开路故障？看似“偶发”的现象背后，实则是微观缺陷在长期应力下的必然结果。本文结合广东省华南检测技术有限公司的实际案例，深入解析光耦失效分析的全流程，揭示工艺缺陷对器件寿命的深远影响。

一、失效现象：隐蔽的“定时炸弹”

某列车控制系统中的光耦芯片在运行十年后出现偶发性开路失效——当控制信号（2号脚）有效时，34脚无法导通。委托方提供1枚失效品与3枚良品后，华南检测团队从宏观到微观逐层展开分析。

关键特征：

偶发性：故障随机出现，与特定工况无关；

长期性：器件已稳定工作10年以上；

开路模式：功能中断但无外部损伤痕迹。

二、分析流程：四步锁定“元凶”

华南检测采用“由外至内、由非破坏到破坏”的递进式分析策略，避免遗漏关键证据。

1. 外部检查与电性能测试

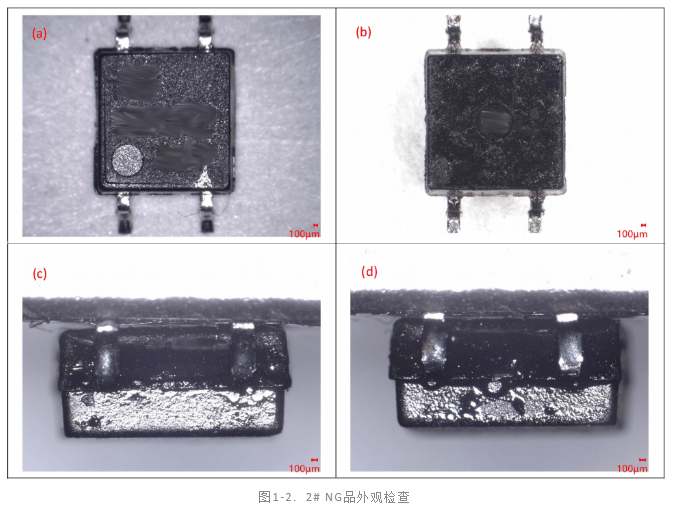

外观检查：失效品表面仅残留锡膏和胶体，无裂纹或烧焦痕迹。

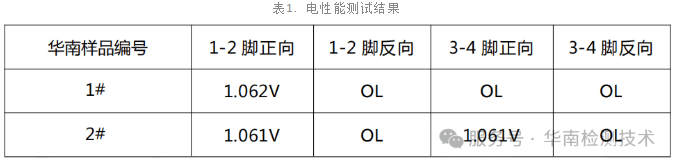

电性能测试：确认失效品34脚开路，良品功能正常，初步排除外部应用环境因素。

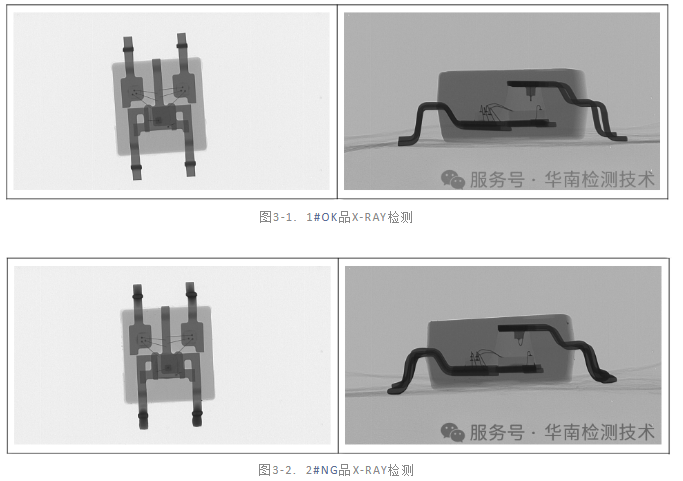

2. XRay与CT：内部结构的“透视眼”

XRay和CT扫描显示，失效品内部结构未见明显变形或断裂，但高分辨率CT发现输入端LED键合丝第一键合点处存在细微断裂，端头呈熔融球状。良品无此现象。

技术价值：

非破坏性检测可快速筛查键合线变形、封装气泡等宏观缺陷；

3D成像能定位断裂点的立体形态，为后续开封提供精准指引。

3. 开封与SEM/EDS：微观世界的“手术刀”

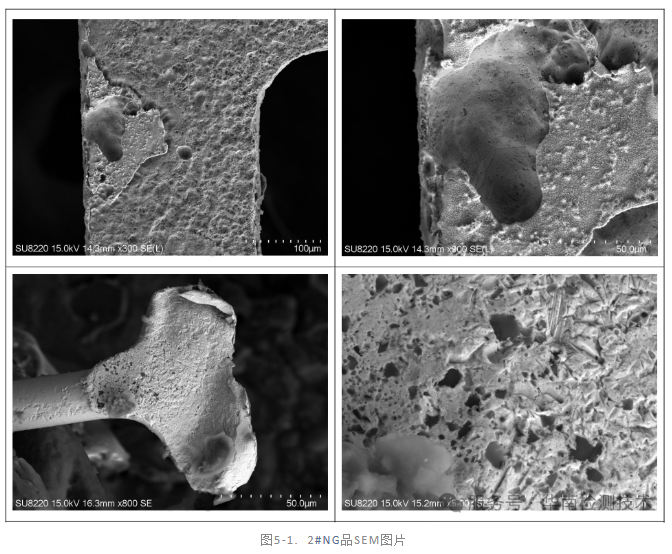

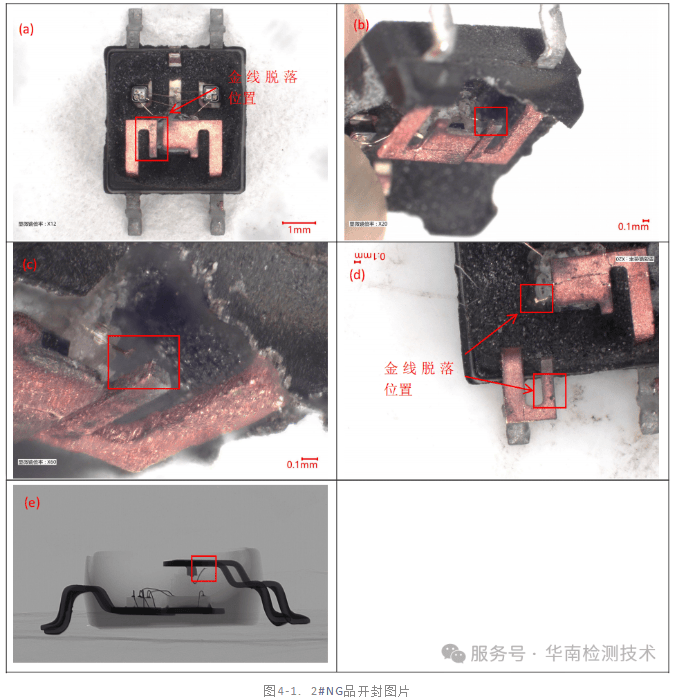

开封后直接观察到失效品左下角金线脱落（图4）。扫描电镜进一步显示：

键合点虚焊：金线与焊盘结合处存在结合力不足，界面有微小空隙；

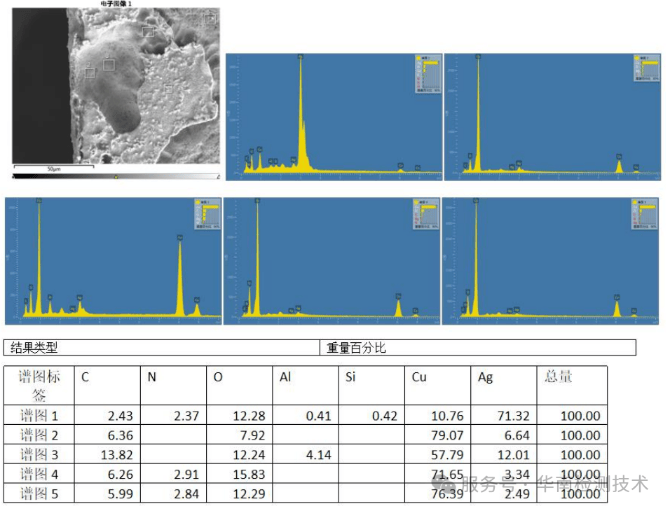

无腐蚀元素：EDS能谱分析未检测到氯、硫等腐蚀性元素，排除环境腐蚀可能；

对比良品：良品键合点根部延展均匀，无开裂或变形。

4. 根因结论：工艺缺陷与应力疲劳的叠加

综合分析证实，失效源于键合工艺参数不当导致的虚焊：

制造阶段：打线机压力或超声波功率偏差，使键合点初始结合力偏弱；

长期应力：列车振动与热循环（40℃~125℃）持续冲击虚焊点，最终引发金属疲劳断裂。

三、光耦失效的共性规律：从个案到预警

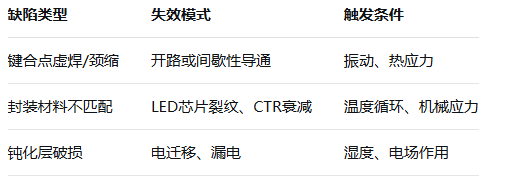

华南检测统计显示，光耦失效多集中于三类微观缺陷，需在选型与制造中重点防控：

例如：

案例1：某家电光耦因缺失LED保护胶，硬质材料与芯片热膨胀系数不匹配，导致CTR值骤降50%；

案例2：过电流使键合丝熔断，端头球状残留与芯片开裂同时出现（图5），与本文振动疲劳机制不同。

四、失效分析的行业价值：从被动应对到主动预防

1. 供应链质量管控：

建议采购方在IQC阶段增加XRay抽检与开封目检，筛查键合线形态、封装胶完整性等工艺一致性。

2. 制造工艺优化：

键合工艺需严格控制压力（如铝丝键合最佳压力14.2–17.5N）、超声波功率和时间参数匹配；

采用自动化设备减少人为操作波动，避免金线刮伤或玷污。

3. 设计阶段干预：

高可靠性场景应优选车规级光耦（如AECQ102认证器件），其工作温度范围（55℃~125℃）与隔离电压（5000Vrms）更适合长期严苛环境。

五、结语：精准分析赋能产品全生命周期

光耦的“偶发”失效实则是微观缺陷与长期应力共同作用的结果。华南检测通过电性能测试—无损成像—微观分析—根因追溯的完整技术链，不仅定位了本次故障的工艺根源，更为客户提供了供应链质量改进的关键依据。在电子产品向高密度、高可靠性发展的今天，失效分析已成为提升产品寿命不可或缺的一环。
