耦合器在开关电源中的重要性

光耦合器，作为一种电子元件，其在开关电源设计中扮演着至关重要的角色，主要负责实现电路间的电气隔离，以确保电路的稳定性和安全性。

光耦合器的分类

1.非线性光耦

非线性光耦，例如4N系列，其电流传输特性曲线呈现出明显的非线性，这使得它们在传输开关信号时表现出色，但在模拟信号传输方面则不太适用。

2.线性光耦

相对地，线性光耦，如PC817A系列，其电流传输特性曲线接近线性，即使在小信号传输时也能保持较好的性能，因此更适合于需要线性隔离控制的应用场景。

线性光耦在开关电源中的应用

在开关电源的应用中，线性光耦因其稳定的线性特性而更受青睐。如果错误地选用非线性光耦，可能会导致电源的振荡波形恶化，甚至引发寄生振荡，这将影响到电子设备的正常工作，如彩电、显示器、VCD、DVD等，可能导致图像干扰和电源负载能力下降。

高速光耦合器的特性

高速光耦合器以其卓越的性能，在高速数据传输领域扮演着重要角色。它们具备以下几个关键特性：

1. 高速传输能力

高速光耦合器的光电转换速度极快，响应时间达到纳秒级别，这使得它们能够满足高速数据传输的需求，对于高速通信和数据传输至关重要。

2. 宽带宽响应

高速光耦合器能够处理的频率范围较宽，这意味着它们能够传输更高频的信号，满足宽带通信的需求。

3. 低信号失真

在信号传输过程中，高速光耦合器能够保持较低的失真率，确保信号的准确性和稳定性，这对于保持通信质量至关重要。

高速光耦合器与普通光耦合器的区别

1. 传输速度差异

高速光耦合器的结构通常包含光敏二极管和放大驱动电路，而普通光耦合器则包含光敏三极管和放大驱动电路。光敏二极管的响应速度远快于光敏三极管，前者为纳秒级，后者为微秒级。此外，普通光耦合器的截至频率Fc较低，限制了其高速传输能力。

2. 频率响应范围

高速光耦合器的频率响应范围更宽，能够传输高频信号，而普通光耦合器的频率响应范围较窄。

3. 应用领域差异

高速光耦合器常用于需要高速数据传输的场合，如光通信和高速网络设备，而普通光耦合器则更多应用于电气隔离和一般信号传输。

光耦合器的工作特性

1. 共模抑制比

光电耦合器内部的耦合电容很小，因此共模输入电压对输出电流的影响微乎其微，共模抑制比较高。

2. 输出特性

光电耦合器的输出特性描述了在一定发光电流IF下，光敏管所加偏置电压VCE与输出电流IC之间的关系。在IF=0时，光敏晶体管的集电极输出电流称为暗电流，通常很小。当IF大于0时，IC与VCE的关系基本无关，且IC与IF之间呈线性关系。

3. 线性耦合器的应用

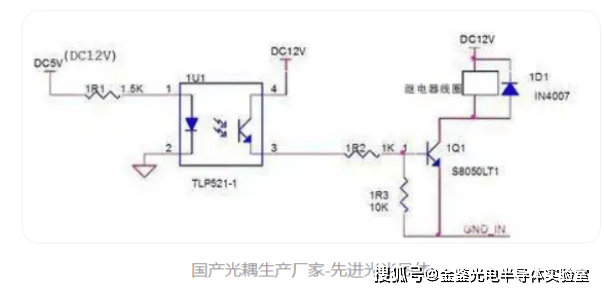

通过在发光二极管上提供偏置电流，并将信号电压通过电阻耦合到发光二极管上，光电晶体管接收到的光信号将在偏置电流上增减变化，其输出电流将随输入信号电压线性变化。光电耦合器也可以工作于开关状态，传输脉冲信号，但不同结构的光耦输入输出延迟时间差异较大。

结论

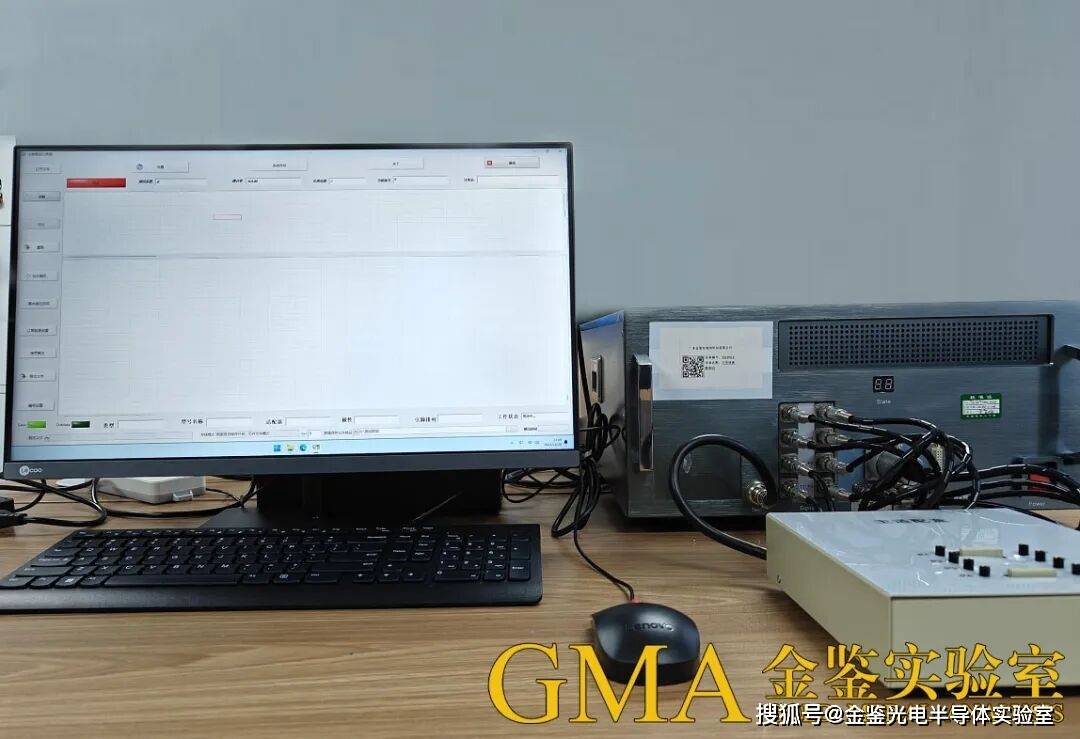

综上所述，光耦合器在开关电源中的应用是多方面的，其性能直接影响到电源的稳定性和可靠性。设计者在选择光耦合器时，必须根据具体的应用需求和电路特性来选择合适的型号，以确保电源系统的最优性能。通过金鉴实验室的高标准测试，制造商可以确保其光耦合器产品在各种环境下的稳定性和可靠性，满足汽车行业对安全性和环保性的严格要求，同时也有助于制造商缩短产品上市周期，加快技术创新步伐。
