前言

苹果在 2025 年推出的 iPhone 17 系列正式支持基于 USB-PD 3.2 新规范的可变电压充电模式，即 USB PD 3.2 SPR AVS，并配套发布了官方的40W动态电源适配器（最高 60W）新品，

以实现官方宣称的“约 20 分钟充至 50%”的快充体验。要达到该速度需使用支持 AVS 的充电器，苹果的这款 40W 动态适配器目前是首批兼容产品，短时间内也推动了市场上第三方支持 AVS 的充电器加速跟进。

需要说明的是，AVS 是 USB-PD 版本推进的关键功能之一，苹果40W快充支持的是 PD3.2 SPR AVS协议，主要在于在标准功率范围（27W–100 W）内首次引入了可调电压（SPR AVS）机制，允许设备在9V–20V之间以100 mV为最小步进精准匹配各类终端的充电需求，从而有效提升能量转换效率并减少发热损耗。

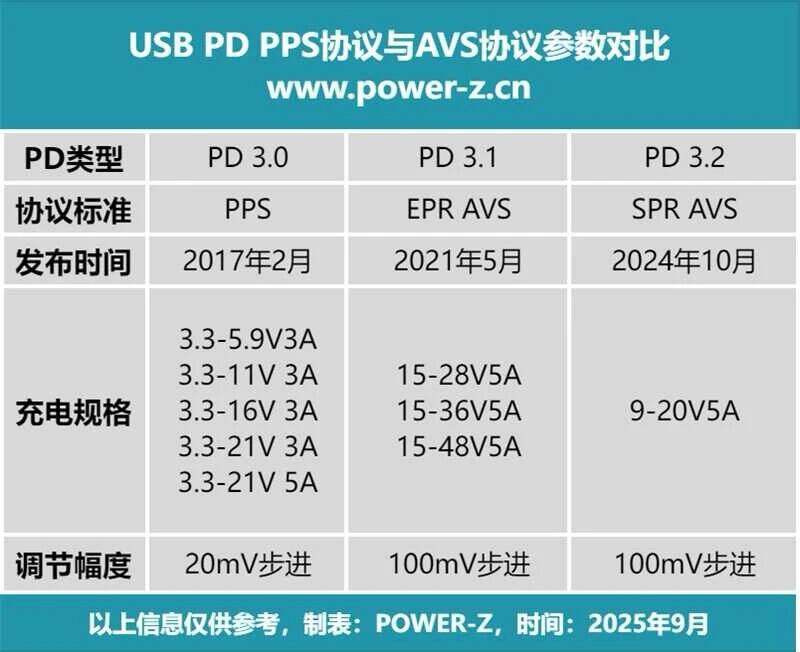

这里Power-z工程师做了一个表格进行解读。因此如果购买第三方充电器给iPhone17快充，充电器也需要支持AVS技术，尤其是PD3.2 SPR AVS协议，这样才能享受到20分钟充到50%电量的超爽体验。

作为国内电源与电池管理领域的代表厂商之一，南芯科技长期聚焦于电源、充电协议与电池管理芯片的研发与量产，在 iPhone 17 宣布支持 AVS 后，第一时间响应技术迭代，对多款支持 AVS 的快充控制器进行了盘点与适配验证，并为充电器与充电宝两大应用整理出匹配的芯片方案，帮助终端厂商更快实现对 iPhone 17 等新机型的兼容与宣称充电性能。

南芯科技AVS快充芯片

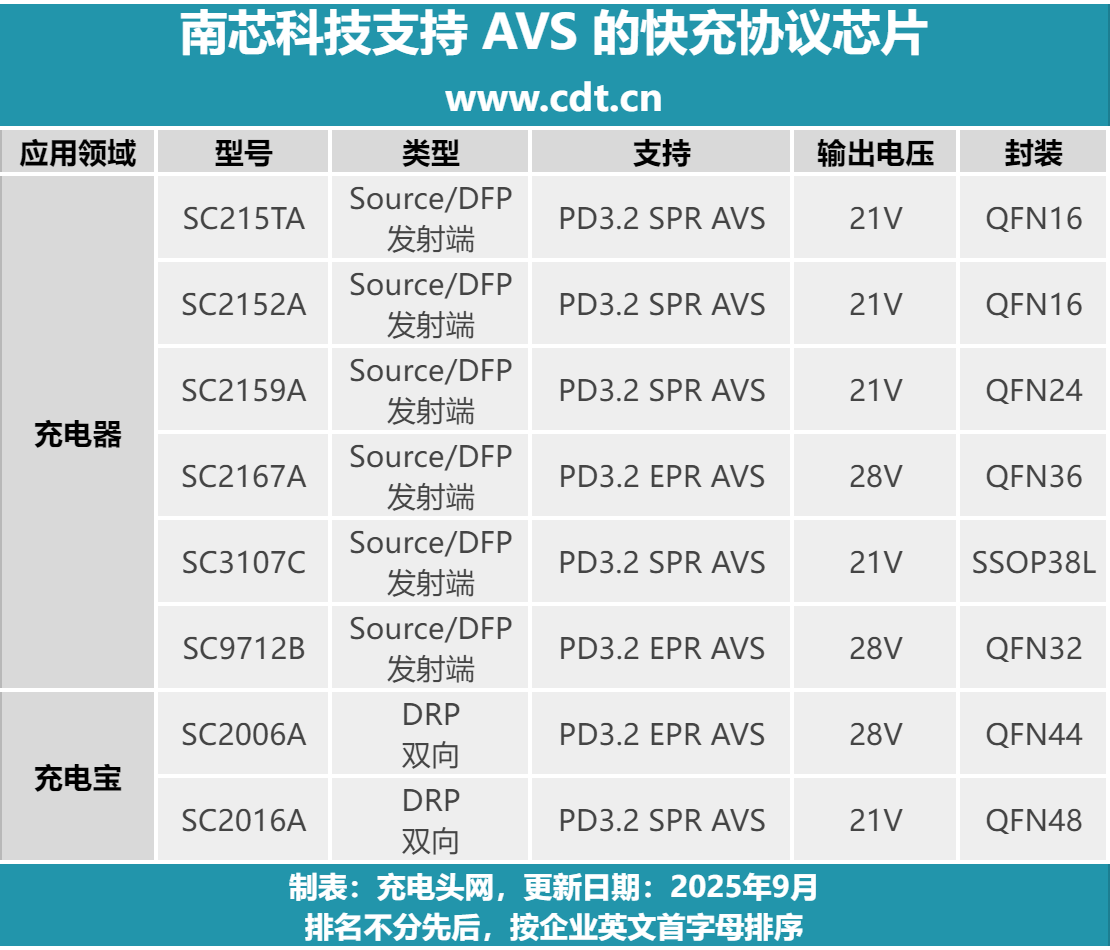

南芯科技推出的多款支持AVS的快充协议芯片充电头网已汇总成上表所示，让各位有一个更好的了解，接下来充电头网也将详细介绍一下这些芯片。

充电器

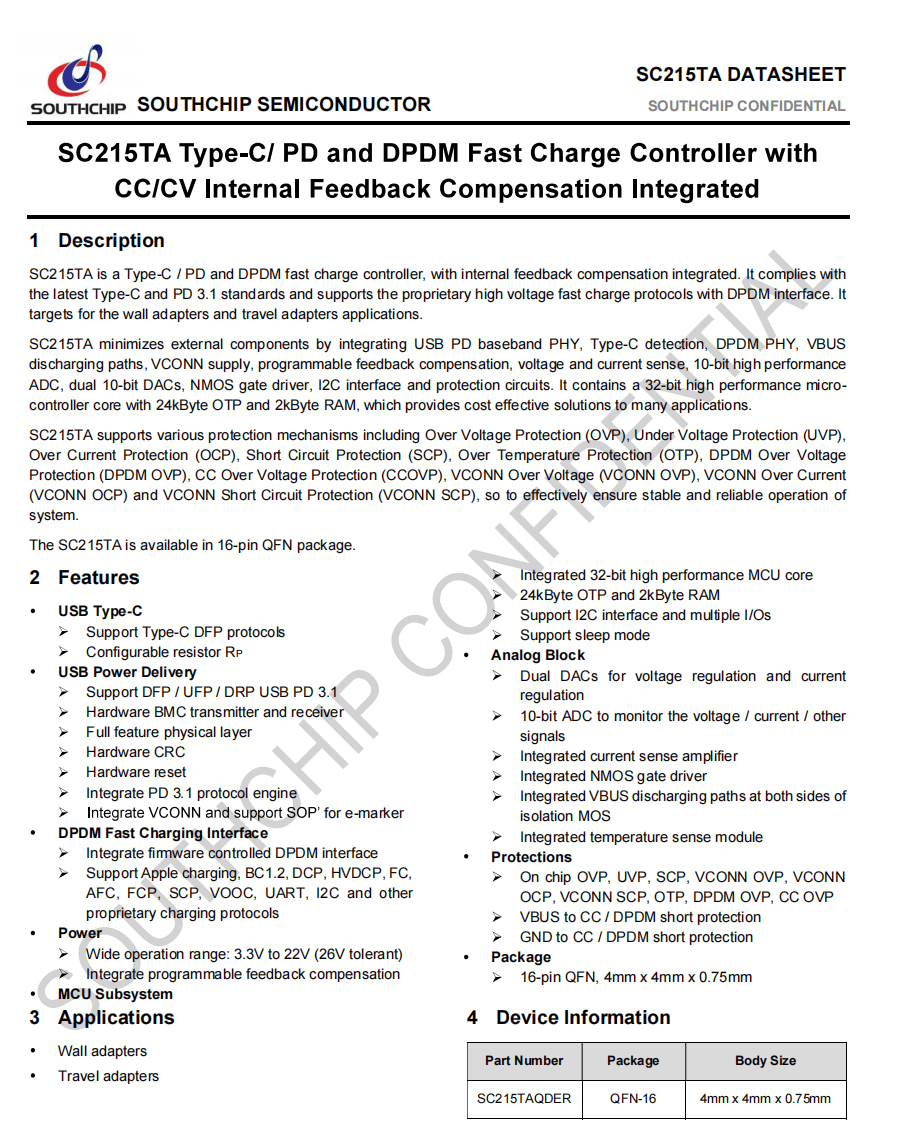

南芯SC215TA

SC215TA 是一款集成度高的 PD 快充控制器芯片，符合最新 USB-C 和 PD 3.1 标准，支持多种私有高压快充协议，该芯片内部集成了 USB PD 基带 PHY、USB-C 检测、DPDM PHY 等众多功能模块，集成 32 位高性能 MCU 及 24kByte OTP 和 2kByte RAM，能最大限度减少外部元件使用。

该芯片具备过压、欠压、过流、短路、过温等多种保护机制，支持3.3V 至 22V的宽工作电压，最高可耐受 26V 电压，集成可编程反馈补偿、10 位高性能 ADC、双 10 位 DAC 及 NMOS 栅极驱动器等，采用 QFN16 封装，适用于壁式快充适配器、旅行充电器等领域。

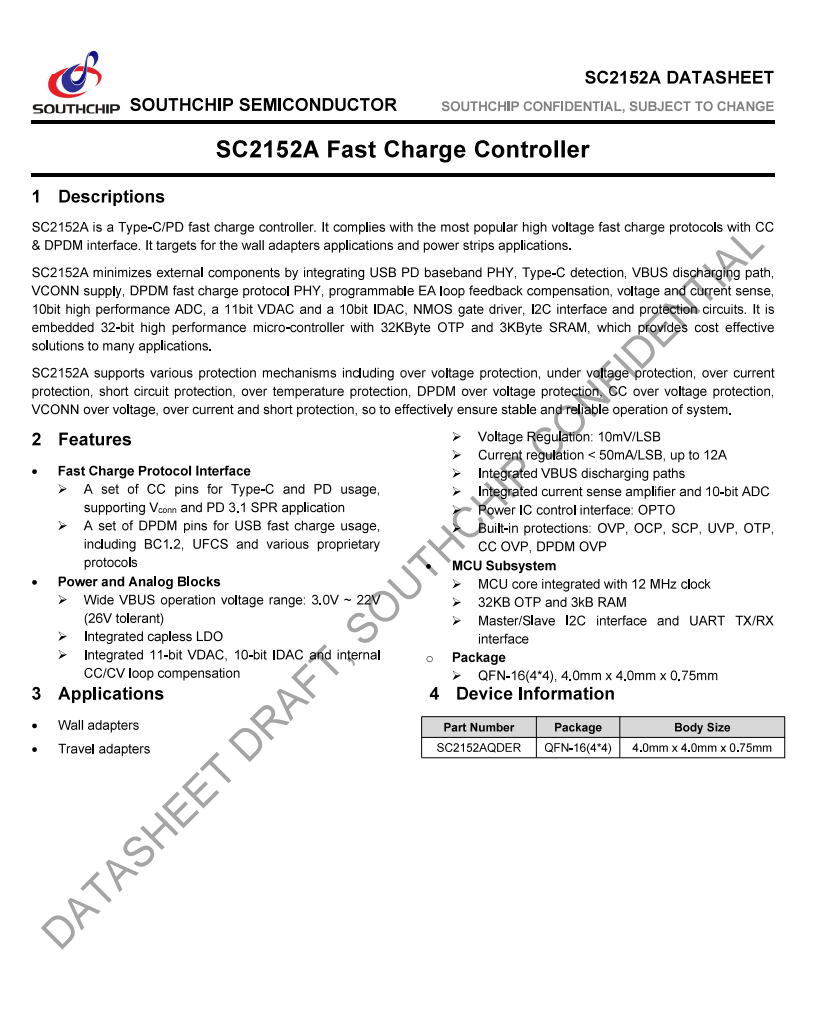

南芯SC2152A

SC2152A 是一款高性能 PD 快充控制器芯片，支持主流高压快充协议，包括 BC1.2、UFCS 等标准与私有协议，该芯片内置 USB PD 基带 PHY、USB-C 检测、DPDM 协议 PHY 等核心模块，集成 32 位高性能 MCU 及 32KByte OTP+3KByte SRAM，并集成 11 位 VDAC、10 位 IDAC 及可编程环路补偿等组件，可为应用提供高性价比解决方案。

SC2152A 支持3.3V 至 22V 的宽工作电压，最高耐压26V，集成无电容 LDO 及精确调节模块，配合 10 位 ADC 与电流 sense 放大器实现精准控制。同时具备过压、欠压、过流、过温等全方位保护机制，采用 QFN16 封装，可满足多样化功率需求。

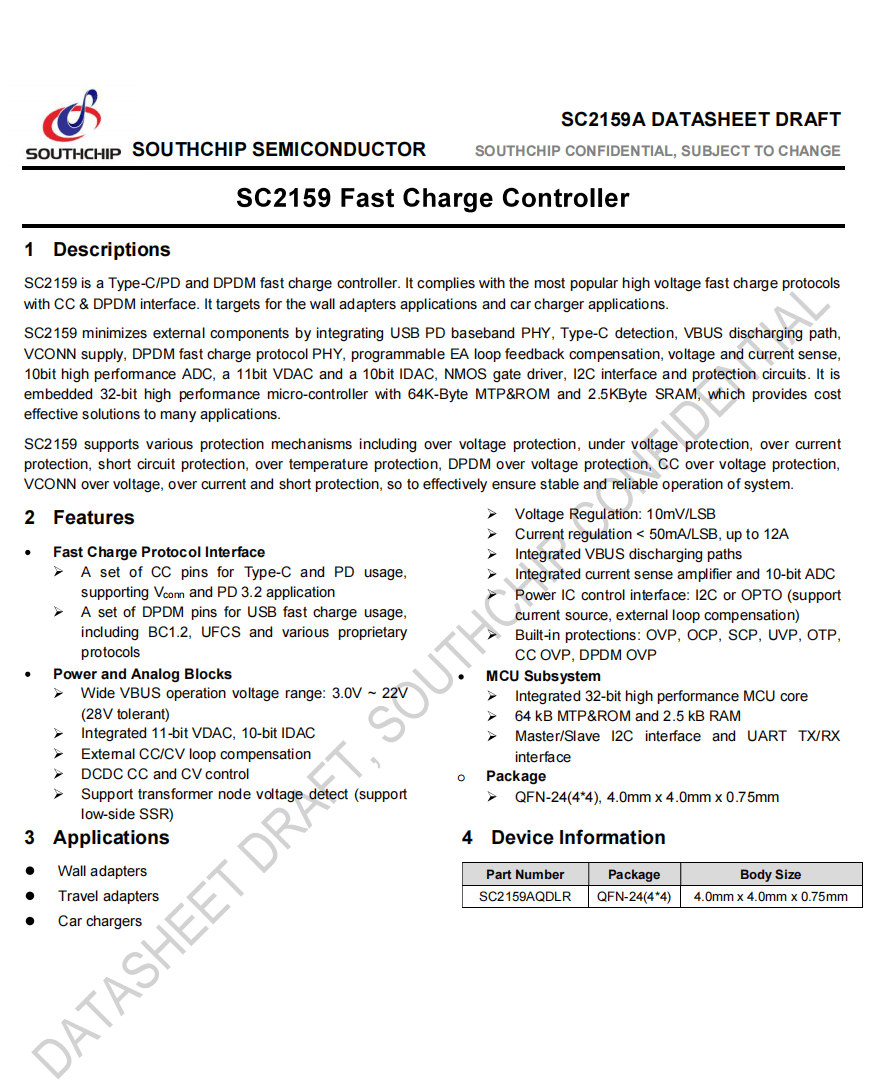

南芯SC2159A

SC2159A 是一款高性能快充控制器，兼容主流高压快充协议，可通过 CC 引脚支持 PD 3.2 应用，并借助 DPDM 引脚支持 BC1.2、UFCS 及多种私有协议。该芯片内置 USB PD 基带 PHY、Type-C 检测、DPDM 协议 PHY 等核心模块，搭配 32 位高性能 MCU，配合64KByte MTP&ROM+2.5KByte SRAM，可为应用提供高性价比解决方案。

该芯片VBUS 工作电压覆盖 3.0V~22V（耐受 28V），集成 11 位 VDAC 与 10 位 IDAC，并支持变压器节点电压检测及 I²C/OPTO 等电源 IC 控制接口。同时，该芯片内置过压、欠压、过流等全方位保护机制，采用QFN24 封装，可确保系统在多样化快充场景下稳定可靠运行。

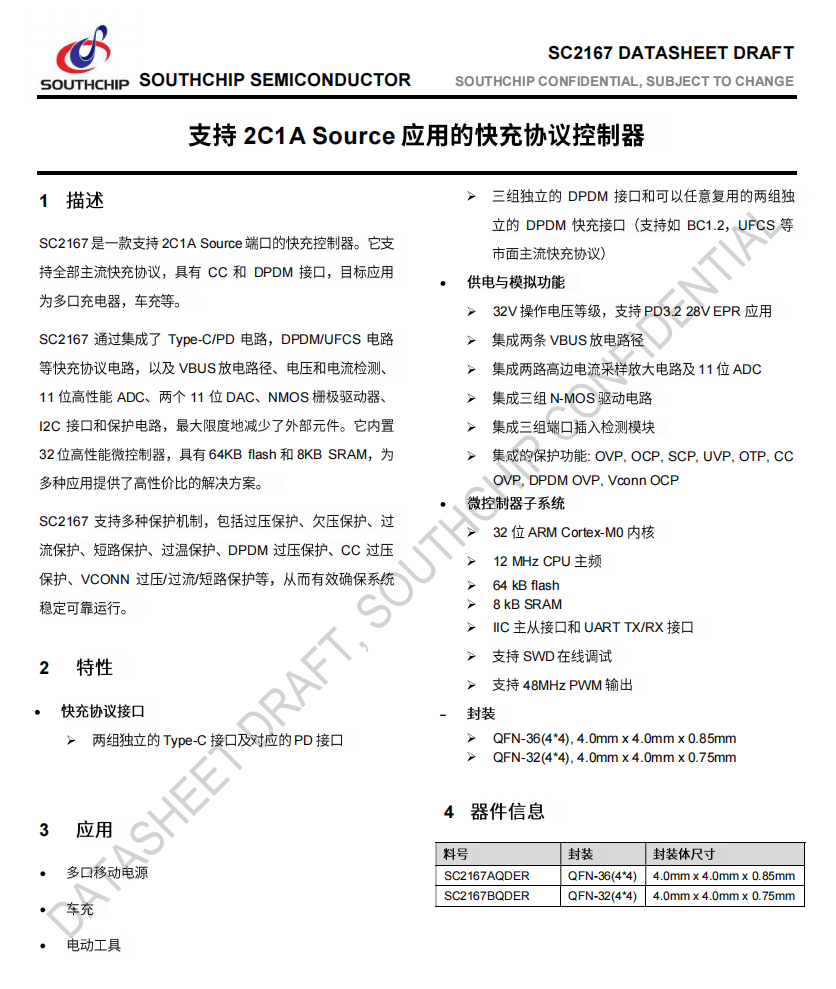

南芯SC2167A

SC2167 是一款面向多口充电器、车充、充电宝及电动工具等场景的高性价比集成控制芯片，支持 Type-C PD3.2、28V EPR、DPDM、BC1.2 及 UFCS 等快充标准，满足多端口快充需求，还集成 11 路 ADC、N-MOS 及三组端口插入检测模块，并具备 OVP、OCP、SCP、UVP、OTP 等多重保护机制，适配多样化供电场景的安全控制需求。

该芯片同时搭载 32 位 ARM Cortex-M0 内核（12MHz CPU），配合 64KB flash 与 8KB SRAM，支持 IIC、UART TX/RX、SWD 接口及 48MHz PWM 输出，可高效实现设备控制与数据交互，在保障产品功率密度的同时大幅节省 PCB 空间，提升终端产品的设计灵活性。

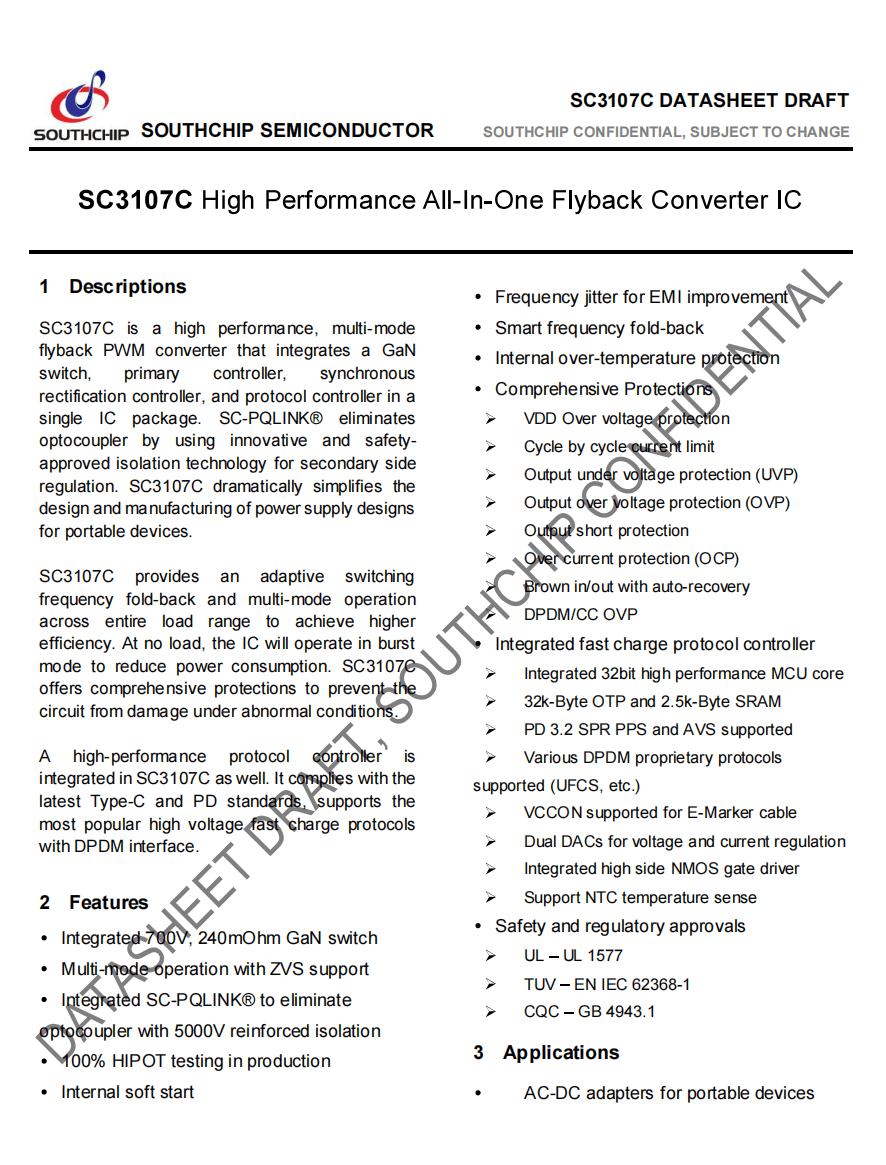

南芯SC3107C

SC3107C是南芯科技推出的全集成芯片。该芯片采用南芯自研的全集成高压隔离封装，内置了原边控制器，氮化镓功率管，高速隔离数字通讯模块SC-PQLINK，同步整流控制器和协议芯片。实现了用一颗芯片替代传统方案中的五颗芯片。

该芯片具备高集成度，可大幅度减少充电器外围元件数量，具备开发周期短，产品性价比高的优势。芯片内置的高速数字隔离通信模块SC-PQLINK，不仅带来比光耦更高的系统可靠性，同时还实现了次级控制。芯片利用次级控制优势实现了原边软开关和主动式同步整流，提升了电源的整体效率，并降低散热要求。

同时SC3107C内部集成了协议功能，支持UFCS融合快充，PD 3.2 快充以及多种主流私有定制协议。芯片内部还集成了软启动，供电过压保护，逐周期电流限制，输入欠压保护，输出过压保护，输出过电流保护和输出短路保护等多种功能和保护。为快充电源的稳定和安全保驾护航。

应用案例：

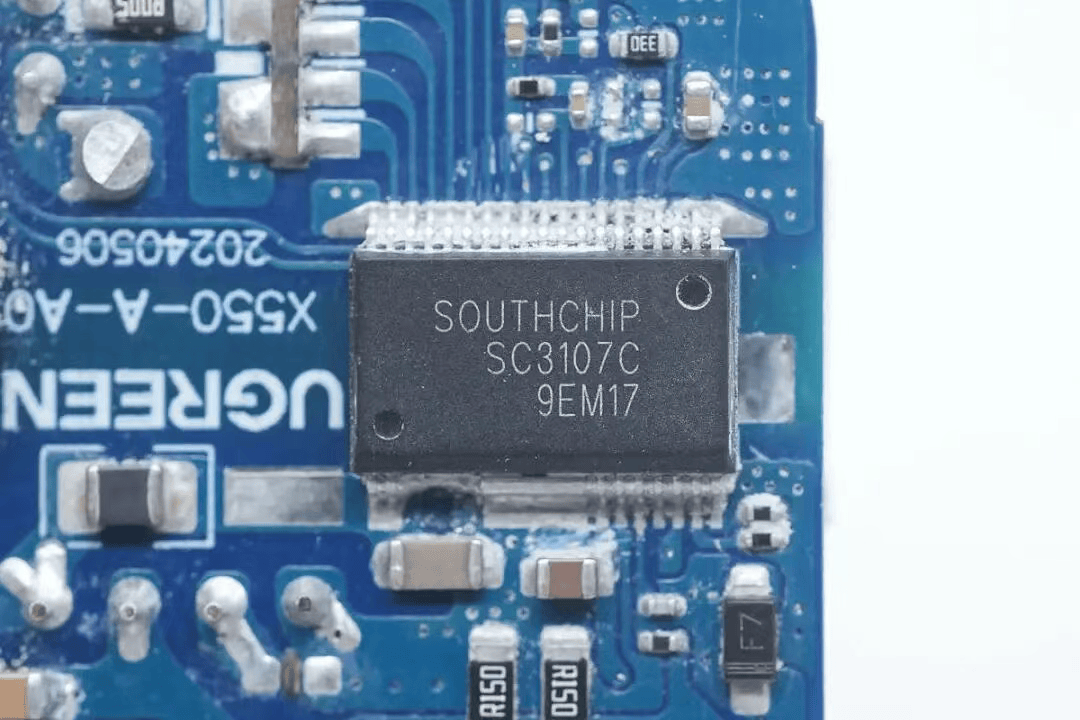

1、拆解报告：绿联65W氮化镓快充充电器

2、拆解报告：图拉斯35W小冰块PRO充电器

3、拆解报告：荣耀100W USB-C氮化镓快充充电器

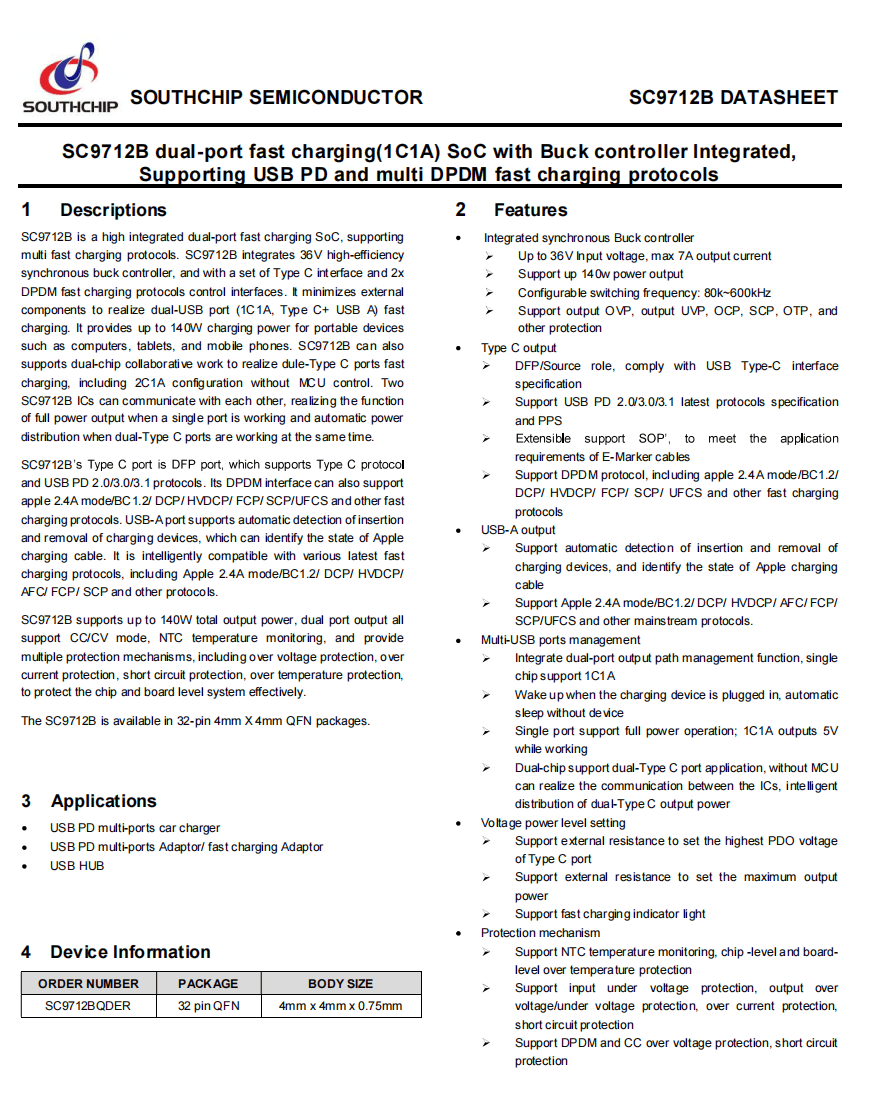

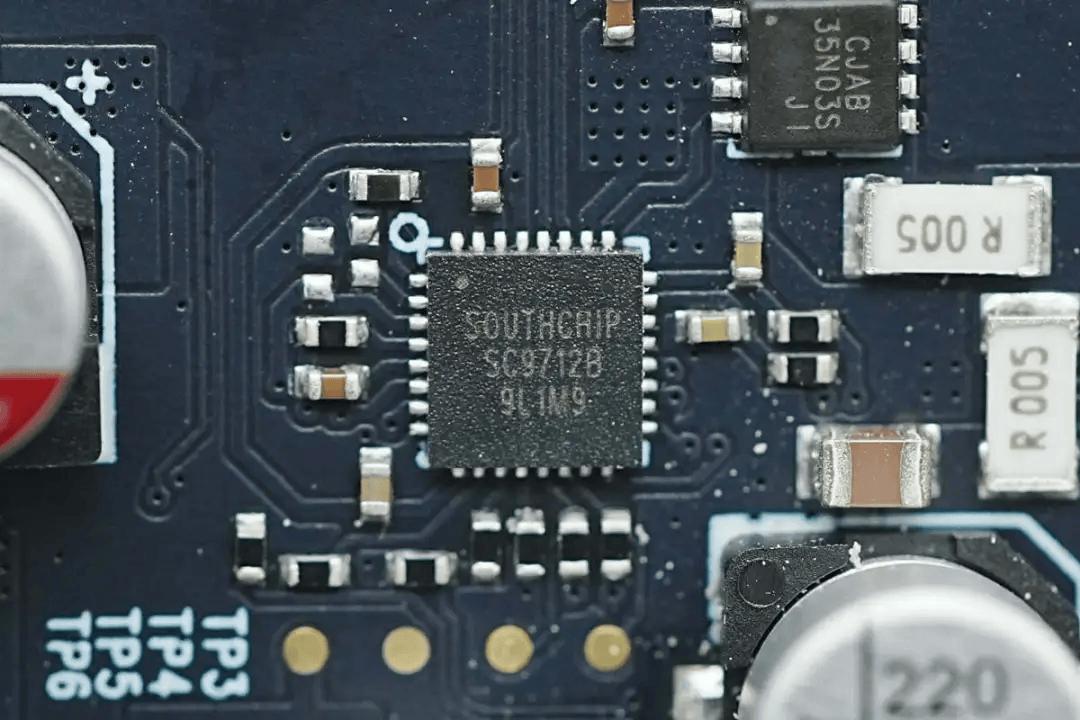

南芯SC9712B

SC9712B 是一款高度集成的双端口快充 SoC，集成 36V 高效同步降压控制器，支持 1C1A配置，总输出功率可达 140W，能满足电脑、平板、手机等设备的快充需求。该芯片兼容 USB PD 2.0/3.0/3.1 及 PPS 协议，以及 Apple 2.4A、BC1.2、DCP、UFCS 等主流 DPDM 快充协议，具备极强的设备适配能力，可智能识别充电场景并匹配最优方案。

SC9712B 支持双芯片协同工作，无需 MCU 即可实现双 USB-C 端口的通信与智能功率分配，单端口工作时可满功率输出，双端口同时工作时自动调节功率，大幅提升多设备充电的灵活性。同时，其集成 NTC 温度监测及过压、欠压、过流、短路等多重保护机制，搭配外部电阻可配置最高电压与功率的特性，采用 QFN32封装，可有效简化快充设备的设计流程。

应用案例：

1、拆解报告：安克14合1雷电5桌面充电扩展坞

2、拆解报告：小米67W 2A2C氮化镓桌面快充插座

充电宝

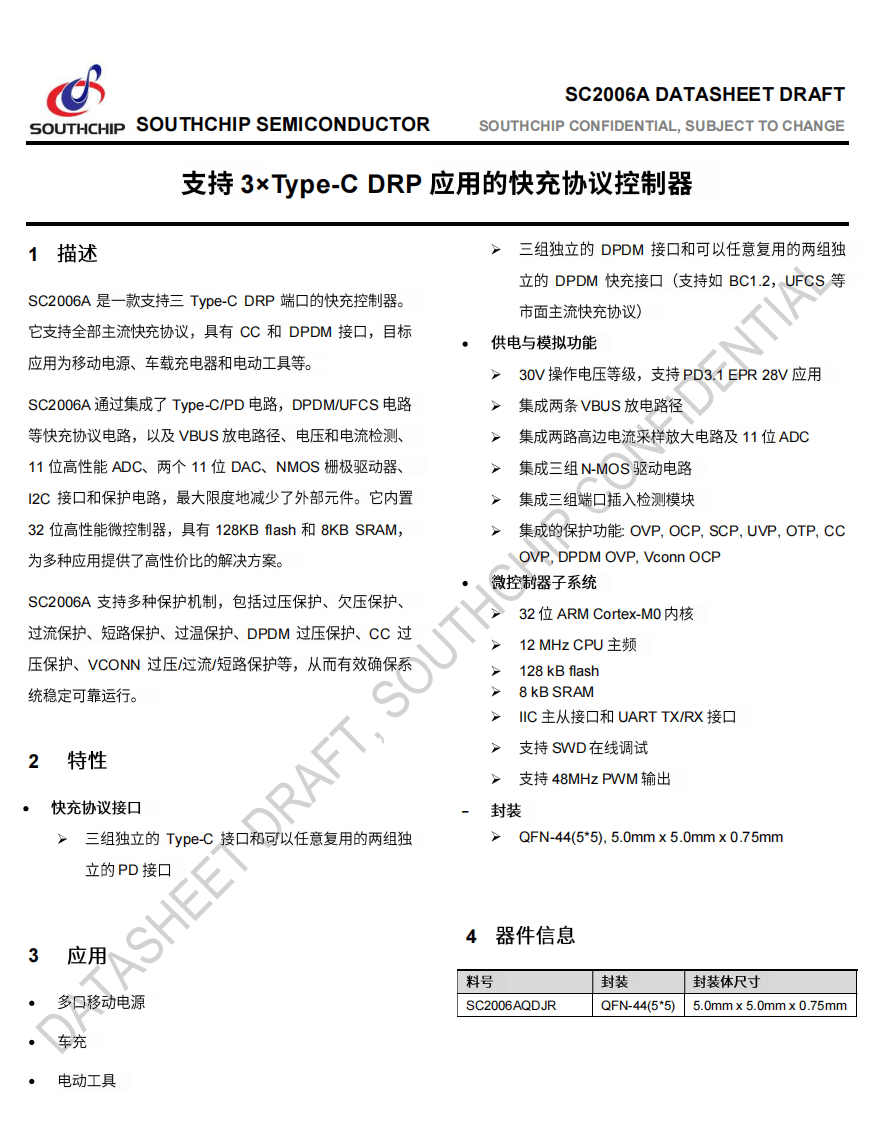

南芯SC2006A

SC2006A 是一款高度集成的 USB-C DRP 芯片，可为充电宝、车载充电器、电动工具等应用提供高性价比解决方案。该芯片集成 USB-C PD、DPDM、BC1.2、UFCS 等主流快充协议，支持 28V PD3.1 EPR 扩展功率范围及 28V VBUS，搭配 11 路 ADC、N-MOS 及三组端口插入检测模块，可灵活适配多样化快充场景，满足不同设备的供电需求。

该芯片内置 32 位 ARM Cortex-M0 内核 12MHz CPU，配备 128KB flash 与 8KB SRAM，支持 IIC、UART、SWD 及 48MHz PWM，具备较强的控制与数据处理能力。同时集成 OVP、OCP、SCP 等多重保护机制，采用 QFN44 封装，可在简化设计的同时优化设备空间布局。

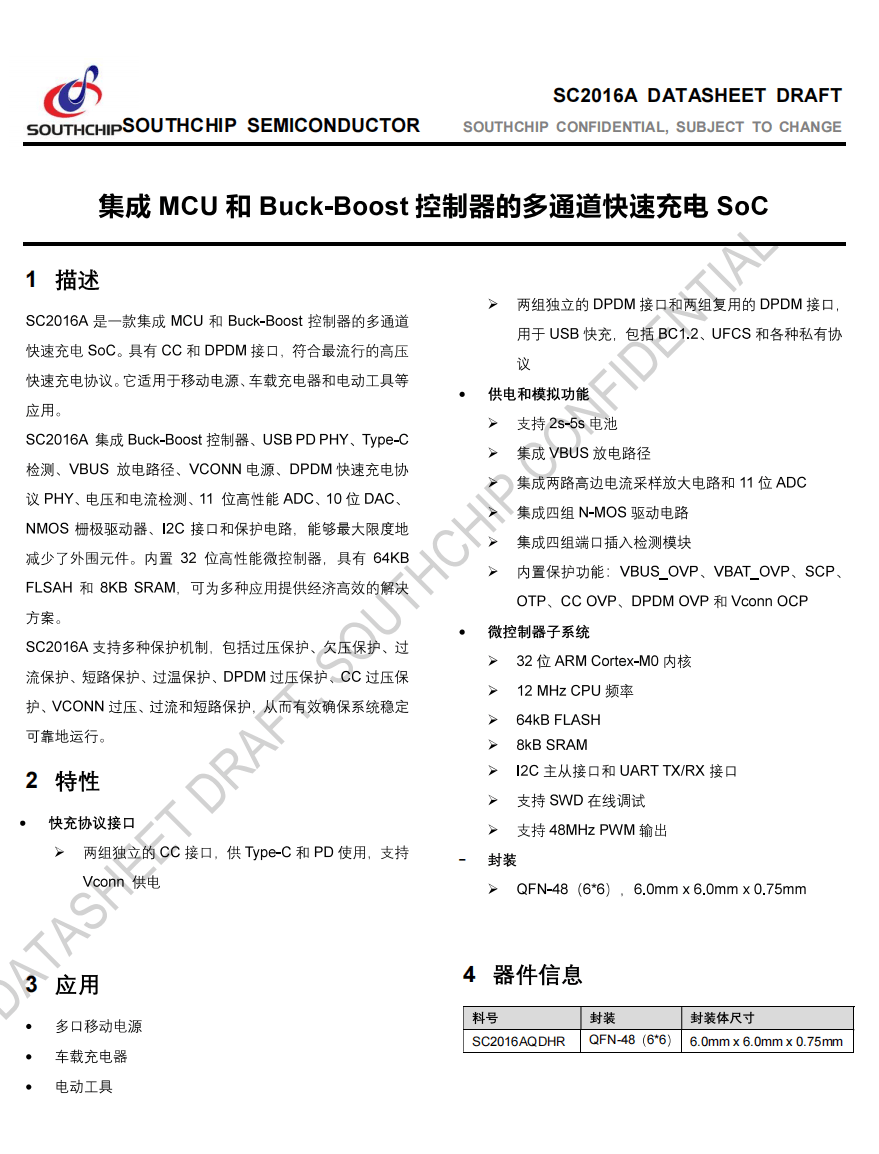

南芯SC2016A

SC2016A是南芯科技最新推出的一款三合一充电宝SoC解决方案，支持2到5串电池，支持3.3V至22V的输入电压，通过将MCU、协议控制器以及升降压控制器集成于一颗芯片中，可为设计师和开发人员提供高性能、高集成度、低成本的电源管理方案。

得益于SC2016A的高集成度，采用该芯片可以有效减少外部元件的需求。芯片内集成了USB PD基带PHY、Type-C检测、VBUS放电路径、VCONN电源和DPDM快充协议PHY等多项功能，并配备了11位高性能ADC、NMOS栅极驱动器、I2C接口及多种保护电路，能够有效防止过压、欠压、过流、短路和过温等问题。

SC2016A支持双独立CC和DPDM快充协议控制，能够配合通用外置DC-DC转换器实现双口独立应用，有效提升系统的灵活性和扩展性。此外，芯片的端口引脚具备高耐压能力，能够更好地应对各种充电场景，增强了系统的可靠性。芯片内置LDO和优化的选电逻辑，能够更精确地控制电压和电流，同时内置放电电路和端口MOS电流采样功能，进一步简化了设计，减少了元件数量，极大地降低了BOM成本。

此外，SC2016A还配备了32位ARM Cortex-M0核心，支持PD3.2、UFCS、高低压SCP、SVOOC、MI 等全部主流快充协议，支持多级低功耗模式，在shipping模式下功耗可低至10μA，可为低功耗应用提供支持。

相关阅读：

1、南芯科技推出高度集成的三合一充电宝SOC解决方案SC2016A

充电头网总结

iPhone 17 系列对 AVS 技术的支持，相信会让市场对兼容 AVS 的充电器与充电宝需求迅速上升。南芯科技在此轮技术迭代中提前完成产品布局，这些面向充电器、充电宝的 AVS 兼容快充控制器与 SoC，具备高集成度、多协议兼容等特性，能有效缩短终端厂商的开发周期并降低 BOM 成本，从而更快实现对 iPhone 17 等新机型的兼容与宣称充电性能。
