这是一到初学者经常做错的初中物理电路实物图连接题，看似简单，但是真正能做对的却寥寥无几！也因此成为一道检验九年级学生是否学会电路图连接的重要题型之一！

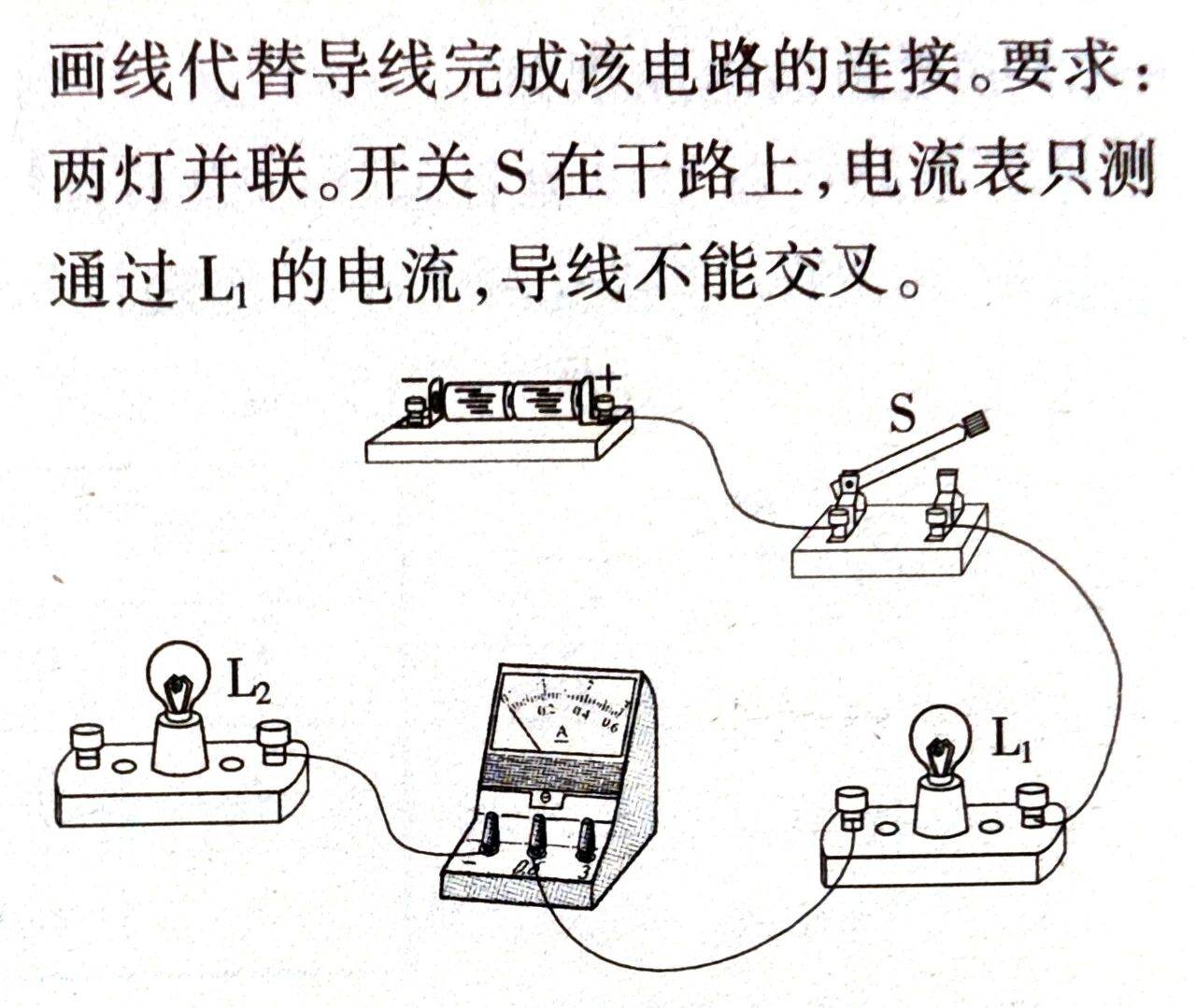

我们直接来看下面这道题：

乍一看电路图好简单，但是，研究完题目要求后，出错最多的答案却成了如下两图！

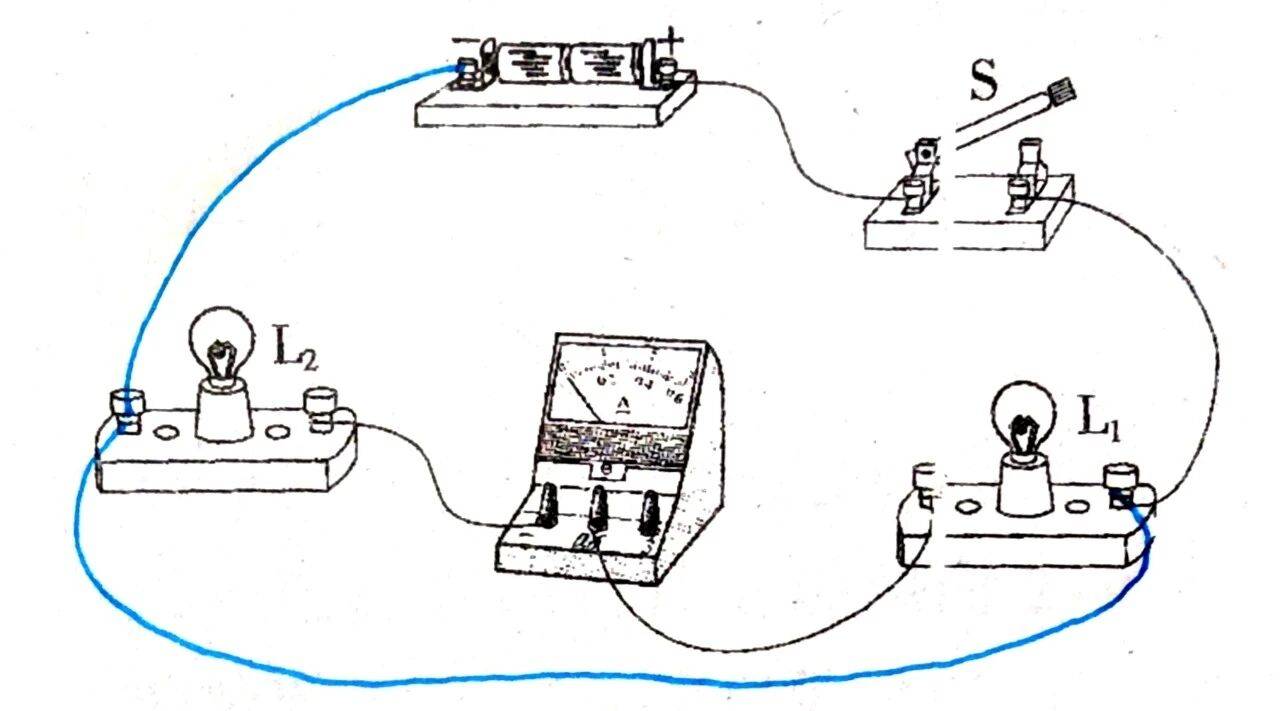

如果是此图，我们仔细研究可以发现，外围的一圈导线把两个灯泡以及电流表都短路了，再仔细看，把电源也短路了！完全不符合题意！

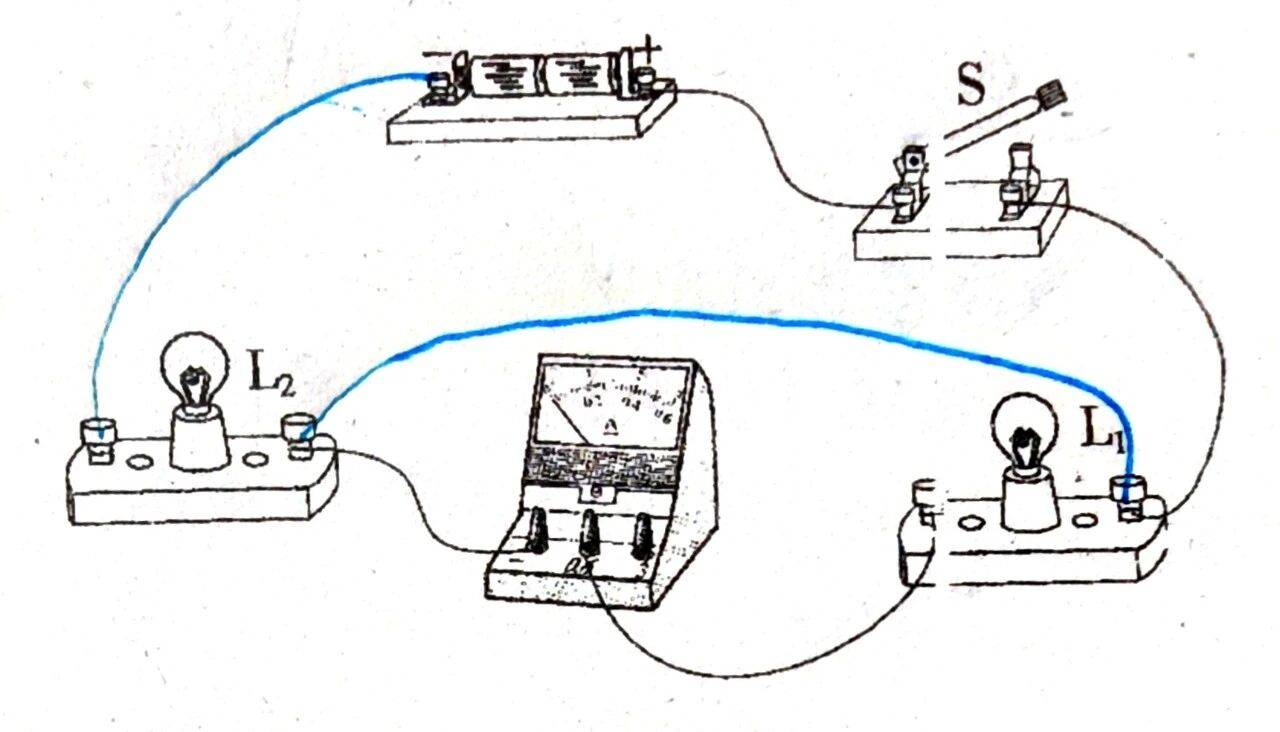

上图中，乍一看似乎差不多正确，但是仔细一看，中间蓝色导线把电流表以及右边的灯泡短路了！

怎样才能避免出现这种短路的错误呢？

有一个好方法，只需要两步走，就会永远不再出错！

第一步：题目要求两灯并联，图中两个灯泡已经通过电流表相连，那么，只需要再把两个灯泡的另外两个接线柱相连，就满足了并联电路“首首相连，尾尾相连”的要求！

第二步：题目要求电流表只测通过L1的电流，因此，二者应该在一条支路上，也就是说二者两端应该是一端是分点一端是合点！根据图中可知，L1的右边为分点，电流表的左边为合点！而分点必然通过一根导线与电源正极相连，合点必然通过一根导线与电源负极相连！

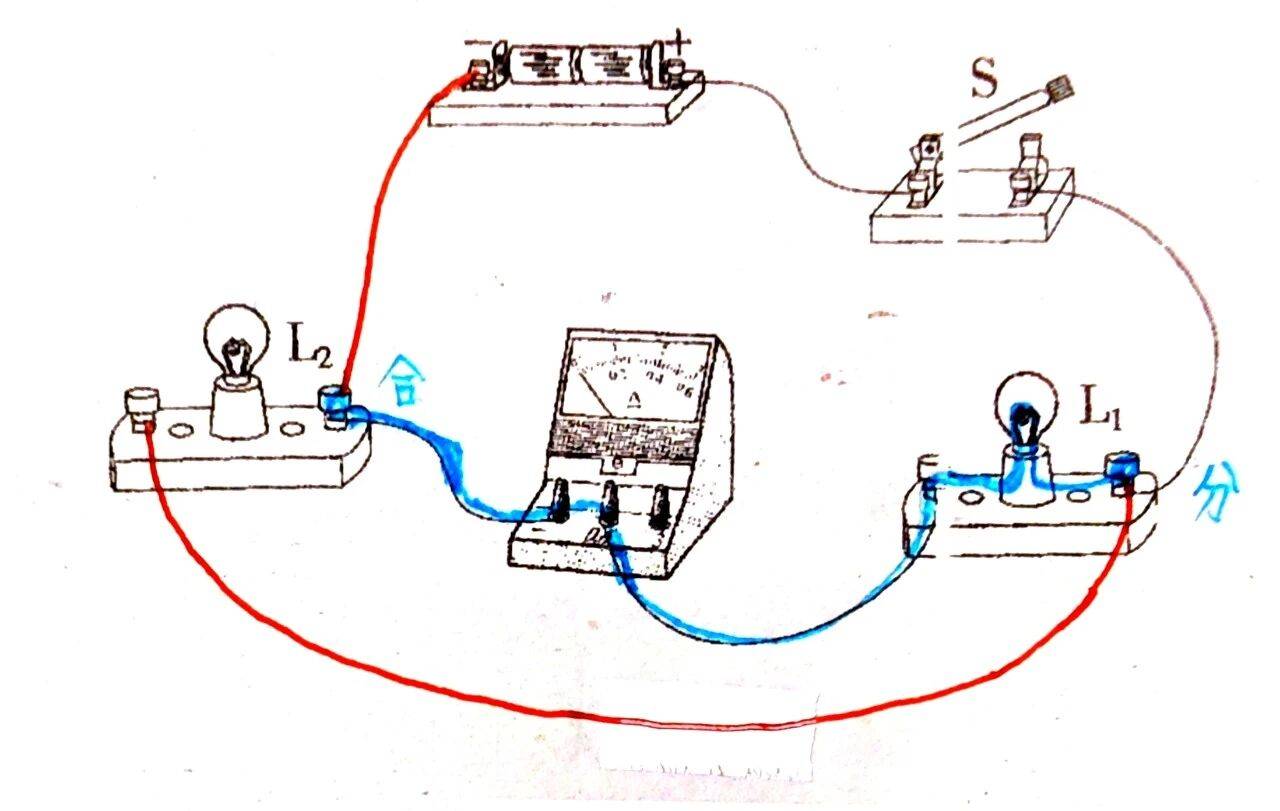

由此，正确的电路连接图如下：

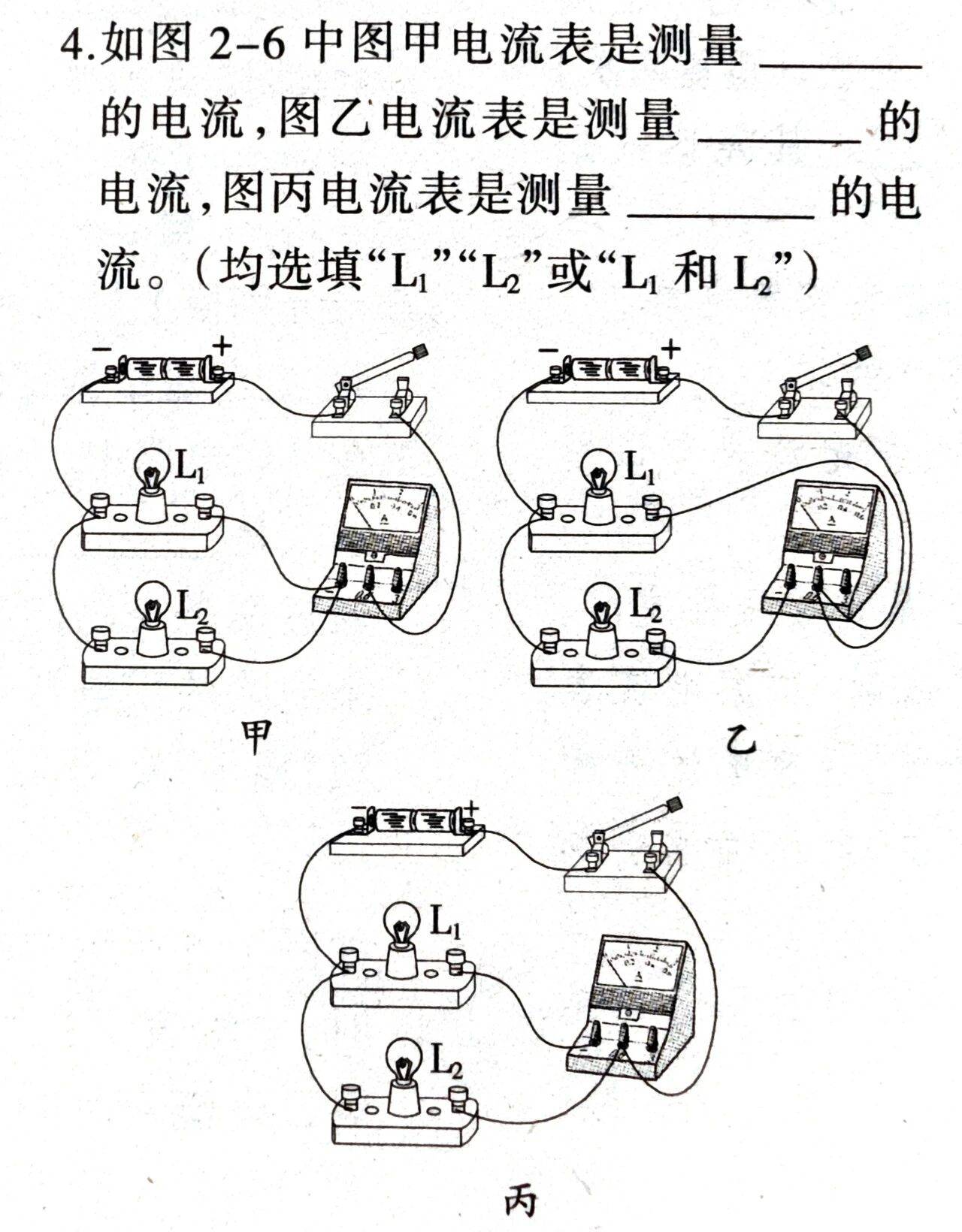

另外还有一种题，是判断电流表测量对象的问题，此类题在实物图中尤其容易出错，特别是由于电流表的两个接线柱挨得太近，再加上有些初中生不仔细分析电流路径，从而出错，大家试一试下面这道题，考考自己吧。

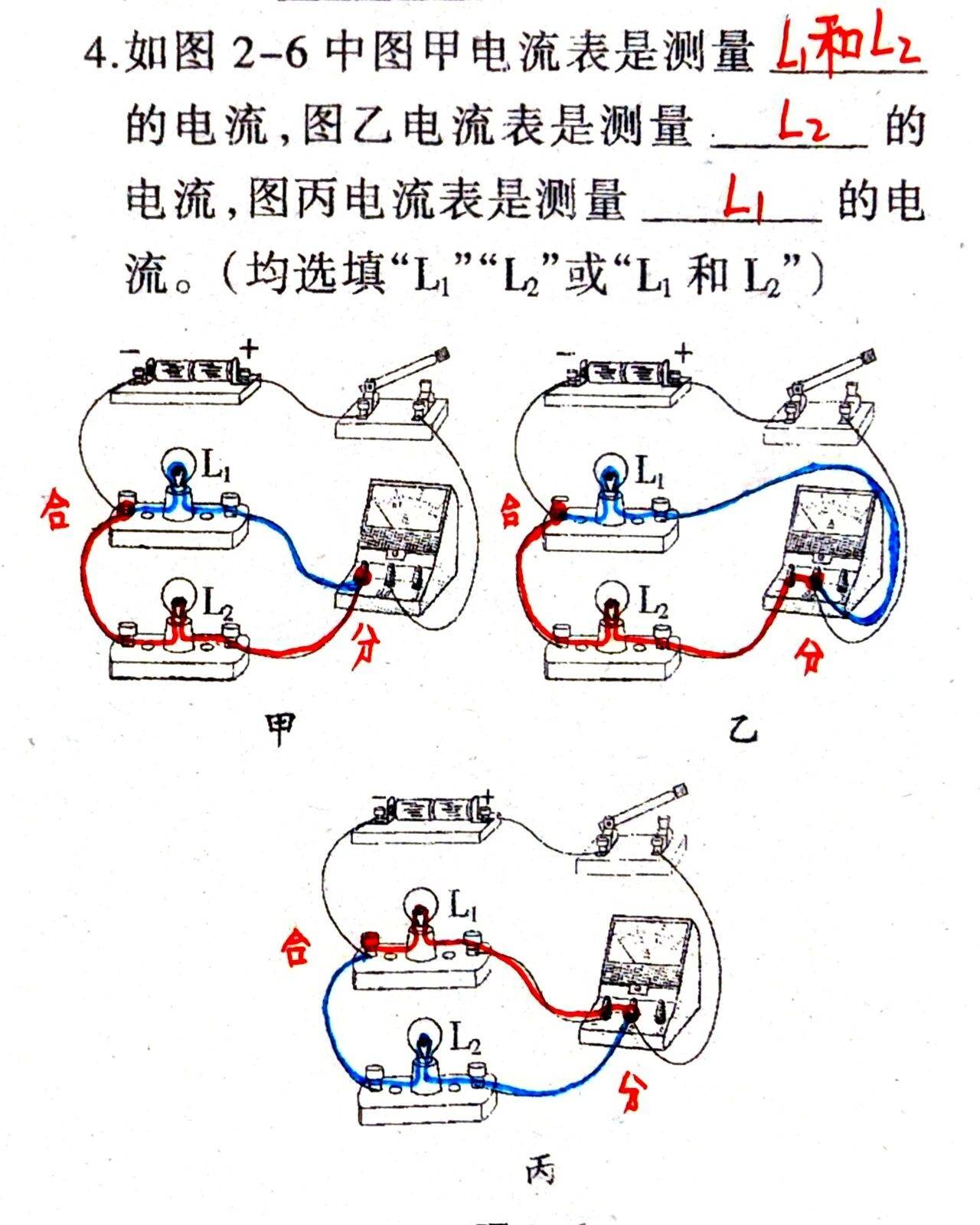

本题正确答案如下，此类题的解法是：找到电流的分点与合点，看清楚电流表在哪条路径上，电流表如果在干路，则测总电流，如果在支路，则测与之在同一条支路上的用电器的电流！

通过以上分析可知，做此类题是有方法的，只要掌握了好方法，就可以快速解决问题。
