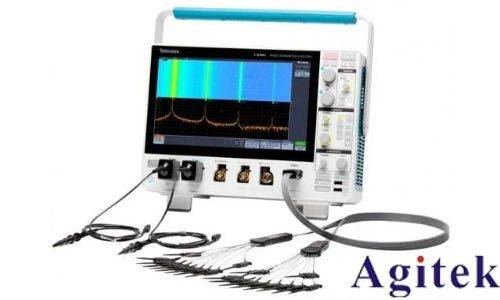

作为电子工程师的必备工具，泰克MDO3024示波器凭借其强大的频谱分析能力，在信号频率分量测量中发挥着关键作用。本文将系统介绍该示波器的FFT（快速傅里叶变换）功能设置步骤、核心参数配置及实战应用技巧，帮助用户高效完成频谱分析任务。

一、准备工作与基础设置

1. 硬件连接与校准

确保示波器通过BNC接口或专用探头正确连接信号源，避免接地回路干扰。

使用示波器自带的“Self-Cal”功能进行系统校准，确保测量精度。

通过“Default Setup”按钮恢复出厂设置，避免误操作影响后续配置。

2. 触发条件设置

进入“Trigger”菜单，选择“Edge Trigger”模式并设置触发源（如CH1）、触发电平（建议设为信号峰值的50%）。

启用“Auto Trigger”模式以确保示波器稳定捕获信号。

二、FFT功能核心参数配置

1. 启用FFT分析

按下示波器面板上的“FFT”按钮，主界面将切换至频谱显示模式。

通过“Window”菜单选择合适的窗口函数：

矩形窗口（Rectangular）：适用于瞬态信号分析，但存在频谱泄漏风险。

汉宁窗口（Hanning）：平滑边缘减少泄漏，适合周期性信号。

平顶窗口（Flat Top）：提升频率分辨率，但牺牲幅度精度。

2. 采样率与记录长度优化

根据奈奎斯特采样定理，设置采样率至少为信号最高频率的2倍（例如，分析10MHz信号时，选择20MS/s采样率）。

通过“Record Length”选项增加记录点数（最高可达1M点），提升频率分辨率（Δf = 采样率 / 记录长度）。

若信号频率未知，启用“Auto Scale”功能自动适配参数。

3. 平均次数与噪声抑制

在“Average”菜单中设置平均次数（1~256），降低随机噪声干扰。

对于稳定信号，建议选择较低平均次数（如16次）以缩短测量时间；对于微弱信号，可提高至128次增强信噪比。

4. 频谱显示参数调整

通过“Vertical Scale”调节频谱幅度单位（dBm、dBV等）。

使用“Cursor”功能精确测量峰值频率、幅度及谐波分量。

激活“Marker”追踪最大峰值，辅助快速定位特征频率。

三、实战应用场景解析

1. 电源纹波分析

使用差分探头接入开关电源输出，设置FFT窗口为汉宁窗以减少泄漏。

观察20kHz~1MHz频段内的频谱分布，识别开关频率及其谐波分量。

2. 音频信号失真测试

输入1kHz正弦波，逐步增大幅度直至出现削波。

通过FFT分析2~5次谐波含量，计算总谐波失真（THD）。

3. EMI预兼容测试

配置示波器带宽至全频段（如9kHz~3GHz），启用峰值检测模式。

扫描频谱寻找异常尖峰，结合“Span”缩放定位干扰源频率。

四、关键注意事项

抗混叠滤波：分析高频信号时，务必在探头端接入抗混叠滤波器（如20MHz低通）。

探头负载影响：有源探头可能引入额外噪声，需进行探头补偿校准。

动态范围管理：调整“Ref Level”避免信号过载，同时启用“Log Scale”扩展低频显示范围。

定期校准：建议每6个月使用校准信号源（如泰克AFG3102）进行频率响应校准。

泰克MDO3024示波器的FFT功能为复杂信号分析提供了直观的频域视角。通过合理配置窗口类型、采样率及平均参数，用户可精准捕捉信号频谱特征。在实际工程中，结合时域波形与频域分析，能够有效定位故障根源，优化系统设计。掌握本文所述配置技巧，将显著提升工程师的测试效率与诊断能力。
