前言

小米最近新推出了一款磁吸支架充电宝，其内置10000mAh电池，均衡了用户日常外出逛街购物等活动时的携带成本和电量需求。同时自带USB-C线以及配置USB-C接口，并且均支持30W输入以及33W输出双向快充，无论是自充电还是给手机充电，速度都很快。

作为磁吸自带线系列充电宝产品之一，与此前推出的款式相比，产品新增可收纳金属支架设计，支持手机横放或竖放磁吸无线充电，最高提供EPP 15W无线充电功率，通过自由调整角度来获得更好的边充边接收消息或刷剧使用体验。

在这类产品中，由于电池电压随荷电状态变化、负载功率在有线/无线/自带线多通道之间切换，这都要求主控具备从降压到升压、再到升降压的连续模式切换能力，因此一款高集成的同步升降压芯片对整机体验的影响是至关重要的。充电头网也对这款产品进行了拆解，发现里面用到的同步升降压转换器芯片来自南芯科技的SC8911，接下来详细了解一下。

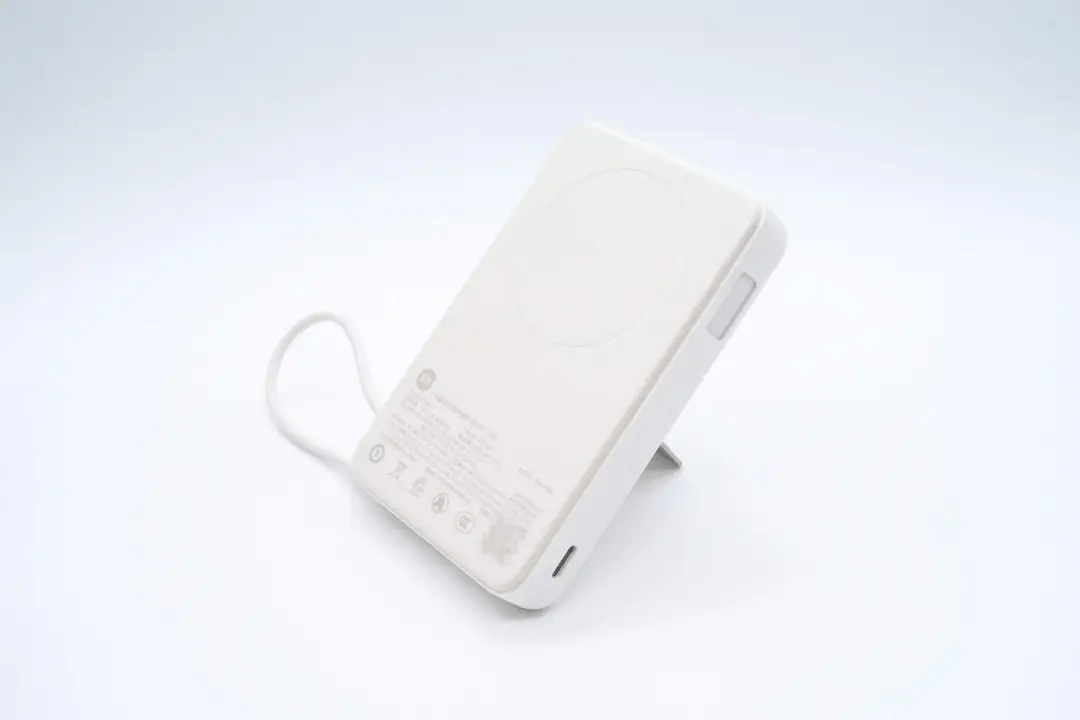

小米10000mAh 7.5W磁吸支架充电宝

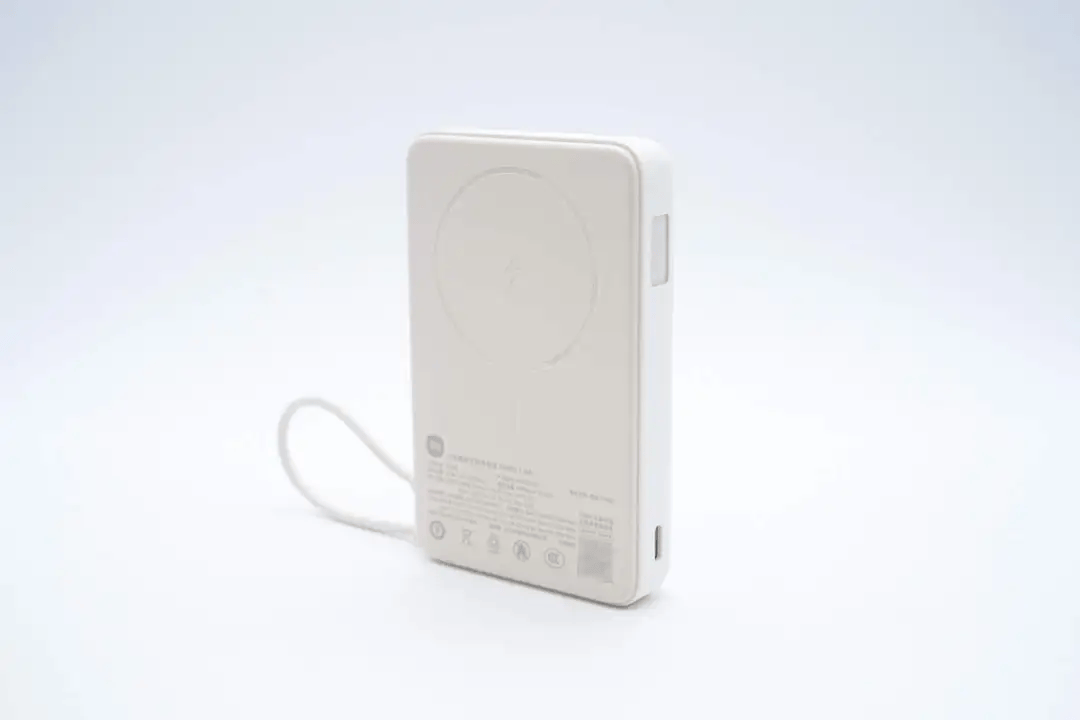

小米磁吸支架充电宝自带USB-C线设计让用户可以做到日常出门无需再带线，同时还能当提绳使用。机身小巧，磁吸无线充电时可做到不挡手也不挡镜头，无论是边充边玩还是拍照录像，都更加自然方便。

新增可收纳金属支架以及LED数显屏，更是进一步提升其相对系列产品的实用性。产品支持15W磁吸无线充以及33W快充，可以满足米系设备以及苹果等品牌设备的快充需求。

充电头网通过拆解了解到，充电宝采用了两块力神聚合物锂电池，电芯通过了国家3C强制认证，并且配置创芯微CM1025-LAE锂电保护方案进行保护。PCBA模块采用双板设计，采用了芯海CPW3220 MCU搭配南芯科技SC8911同步升降压转换器方案实现自带线和接口双向快充。

伏达NU1705A高集成无线充电方案实现无线充功能。同时为无线充电以及电芯都配备热敏电阻进行温度监控，PCB板配备导热垫，壳体上贴散热铜箔帮助散热，电芯采用泡棉缓冲保护，做工可靠。

相关阅读：

1、拆解报告：小米10000mAh 7.5W磁吸支架充电宝

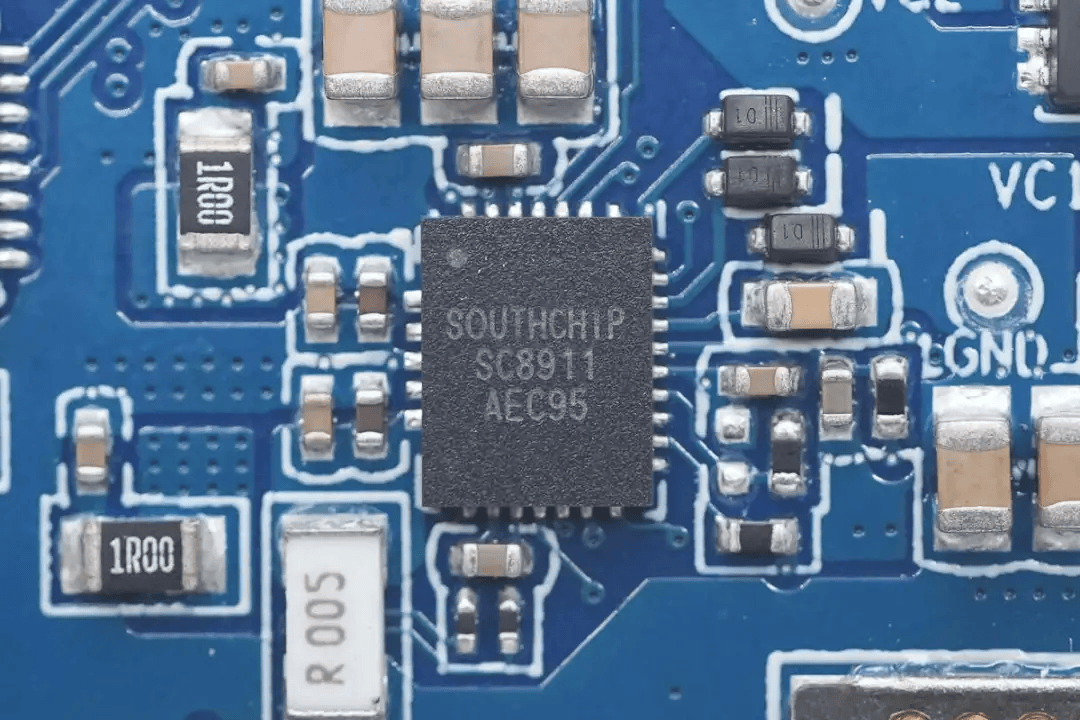

南芯SC8911

南芯科技 SC8911 是一款面向两串电池的全集成同步双向升降压充电方案，围绕30W及以上充电宝的各项痛点做了深度优化。芯片通过 I²C 接口实现整机策略编程，完整覆盖涓流、预充、恒流、恒压与自动终止等充电阶段，并支持 OTG 反向升压输出，可实现更高的效率、更低的 BOM 成本和更小的 BOM 尺寸。

SC8911 可在3.3–21V 电压区间内以 10 mV 步进精细调节，兼容 PD/UFCS 等主流协议的调压需求。同时在宽 4.4–21 V 输入范围与 ±0.5% 终止电压精度的共同作用下，SC8911 能以更低的损耗完成从适配器到电池、从电池到负载的双向能量管理，有效降低外壳温升，带来更安全、更高效的充放电体验。

为兼顾效率、BOM 与体积，SC8911 采用集成功率级与三路 NMOS 通道驱动，将关键回路收敛于封装内部，实现 >4 V/ns 的开关速度，并可在 240/360/480 kHz 间权衡磁件体积与 EMI，最高效率可达 97.6%。即使在发热严重的工况下 (如电池电压6V、输出20V/1.5A)，系统效率仍可达到93.5%。

SC8911 采用QFN-27 倒装封装方式，热量经铜柱直导 PCB，散热能力更强。同时集成端口小电流/负载检测、适配器插入与端口放电管理，可省去端口取样电阻与检测电路，并用 N 管替代端口隔离 P 管，进一步减小 BOM 尺寸、降低 BOM 成本。

相关阅读：

1、专为30W移动电源设计，南芯科技推出全新同步双向升降压芯片SC8911

2、南芯科技推出高集成度多口移动电源解决方案，助力充电宝市场稳健发展

充电头网总结

小米磁吸支架充电宝核心电源管理采用南芯SC8911。该同步升降压芯片在有线/无线/自带线多通道下实现从降压到升压再到升降压的平滑切换，结合宽范围充放电与I²C可编程能力，使整机在体积受限的前提下获得稳定的快充效率与完善的安全防护，直接支撑了这款产品的续航与使用体验。
