在新能源车辆急加速的瞬间，或是工业设备持续运转的过程中，一种关键电子元件——法拉电容（也称超级电容）的内部可能正在上演一场悄无声息的"热战"。这种发热现象不仅影响设备性能，更隐藏着安全隐患。

纹波电流：电容内部的"反复摩擦"

当电容进行充放电时，电路中存在的高频波动纹波电流会导致电容内部的介电材料因电场频繁变化而产生分子振荡。这种微观层面的摩擦会直接转化为热量。可以想象，这类似于手持水管浇水时，水流忽大忽小导致水管不断抖动，握持的手会明显感到振动和热量。

在电动汽车急加速的场景下，超级电容需要进行瞬间大电流放电，此时纹波加剧可能使电容局部温度迅速升高。这种发热机制与电流波动频率和幅度密切相关，高频大幅度的波动会显著增加发热量。

电压超限：电容的"过劳"风险

当实际工作电压超过电容的额定值时，例如标称2.7V的电容长期在3V电压下运行，内部电场强度会过高，导致介电材料极化加剧，热量积累速度远超设计预期。这好比让一台家用空调持续超功率运行，压缩机长期处于超负荷状态，必然导致过热甚至损坏。

环境温度：发热问题的"火上浇油"

高温环境会显著降低电容的散热效率。例如在夏季，汽车内部温度可能达到50℃以上，这种环境会加速法拉电容电解液的分解，形成发热恶性循环。研究表明，当环境温度升至55℃时，电容对纹波电流的承受能力会下降高达40%。

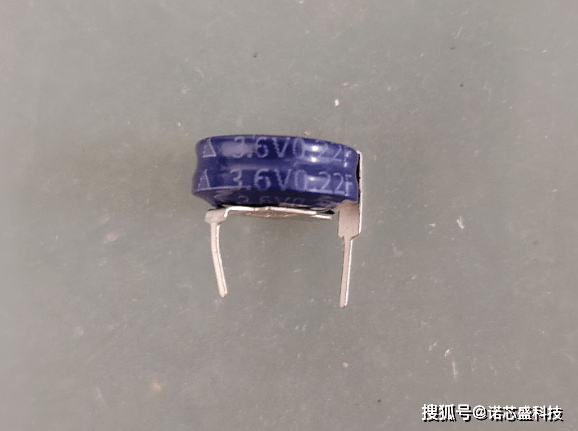

法拉电容发热严重吗为什么

介质材料：能量转换的"效率瓶颈"

电容器的介质材料本身在电场作用下会产生能量转换损耗，主要包括电导损耗和极化损耗。不同介质材料的损耗特性差异显著：X7R介质在1MHz频率下损耗因子（tanδ）达到0.015，而NP0介质则能稳定在0.001以下。在实际应用中，高频工况下通过优化介质材料选择，可使电容温升降低8℃。

结构缺陷：微小瑕疵的"放大效应"

电容金属化电极与介质层之间的结合强度直接影响接触电阻，当界面空洞率超过0.5%时，会导致局部电流密度激增，使接触电阻损耗提升30%以上。高频应用中的趋肤效应会进一步减少金属导体的有效截面积，增加交流阻抗。

制造工艺中的微小缺陷也会对发热产生显著影响。陶瓷介质晶粒尺寸差异超过0.3μm会导致局部电场畸变，使损耗密度提升2倍；而镍阻挡层厚度不足（<1μm）时，经焊接热冲击后接触电阻可能增加10倍以上。有案例显示，汽车电子项目中因机械裂纹导致电容温升异常升高15℃。

谐波干扰：隐藏的"发热刺客"

在变频器或逆变器电路中，高频谐波会叠加在直流电压上，形成额外的介质极化损耗。当脉冲电压超过额定值的80%时，介质缺陷处会产生局部放电，单次10ns的脉冲就可使局部温度突破300℃，并伴随腐蚀性气体引发介质劣化。研究表明，仅0.2mm²的微小气隙即可导致热失控。

热管理：系统级解决方案

应对法拉电容发热问题需要系统级的热管理策略。在密闭环境中，电容结温超标风险显著增加；当三次谐波含量达到20%时，电容温升会增加15%。因此，在实际应用设计中，需要综合考虑散热条件、谐波抑制和工作参数优化，建立多维度的防护体系。

理解法拉电容发热的多重机制，对于提高电子设备的可靠性和安全性具有重要意义。通过从材料选择、结构设计到系统应用的全链条优化，可以有效控制电容发热，确保电子设备稳定高效运行。
