前言

相比传统插座，快充86面板在家庭中使用更为便捷，同时在酒店、机场、购物中心、餐厅等公共场所也极具优势，免去携带或寻找充电器的麻烦，能够直接为手机、平板及笔记本等设备快充回血。

而不同品牌的86快充面板在电容选择和布局上各有特点，也直接影响到产品的性能表现和寿命。本文汇总了各大品牌的快充86面板拆解实例，带您深入了解它们常用的高压电容配置与内部设计。

快充86面板内置高压电容

文中出现的高压电容如上表所示，下文为您详细介绍。

AODORAN奥多朗

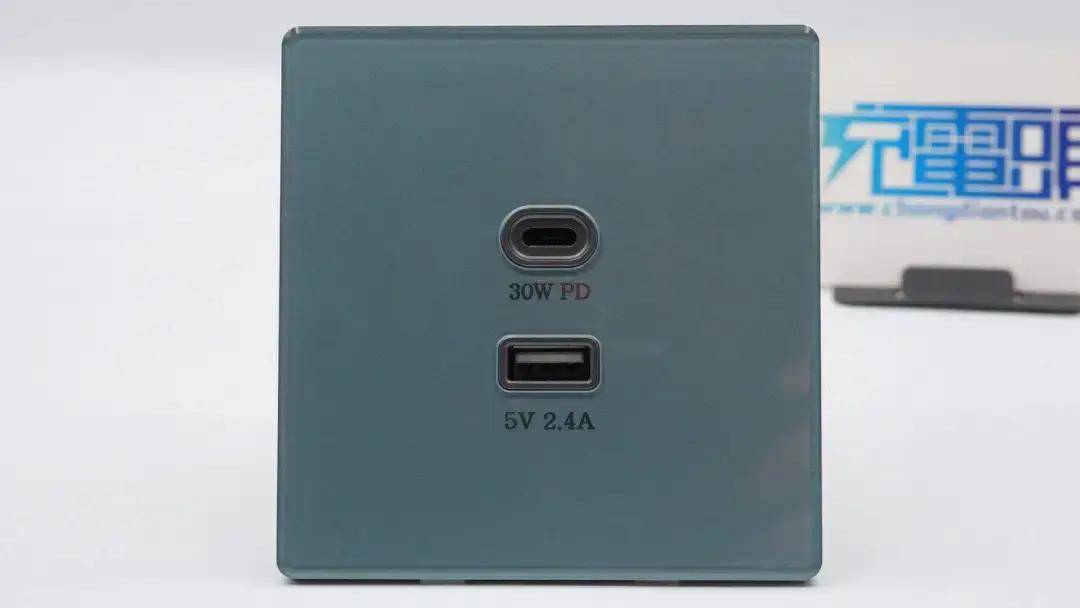

奥多朗45W 1A1C快充86面板

奥多朗品牌推出的一款快充86面板，这款快充面板具备1A1C接口，采用青绿色透明面板，面板正面和外壳标注30W输出功率，实测USB-C接口支持45W输出功率，USB-A口则只支持5V输出，具备12W输出功率，支持为传统设备充电。快充面板交流输入采用螺丝固定，与传统插座相同，安装简便。

内置高压电容

Pchicon 400V 15μF

高压滤波电容为Pchicon品牌，滤波电容规格为400V15μF，共计四颗组成60μF容量。

相关阅读：

1、拆解报告：奥多朗45W 1A1C快充86面板

BULL公牛

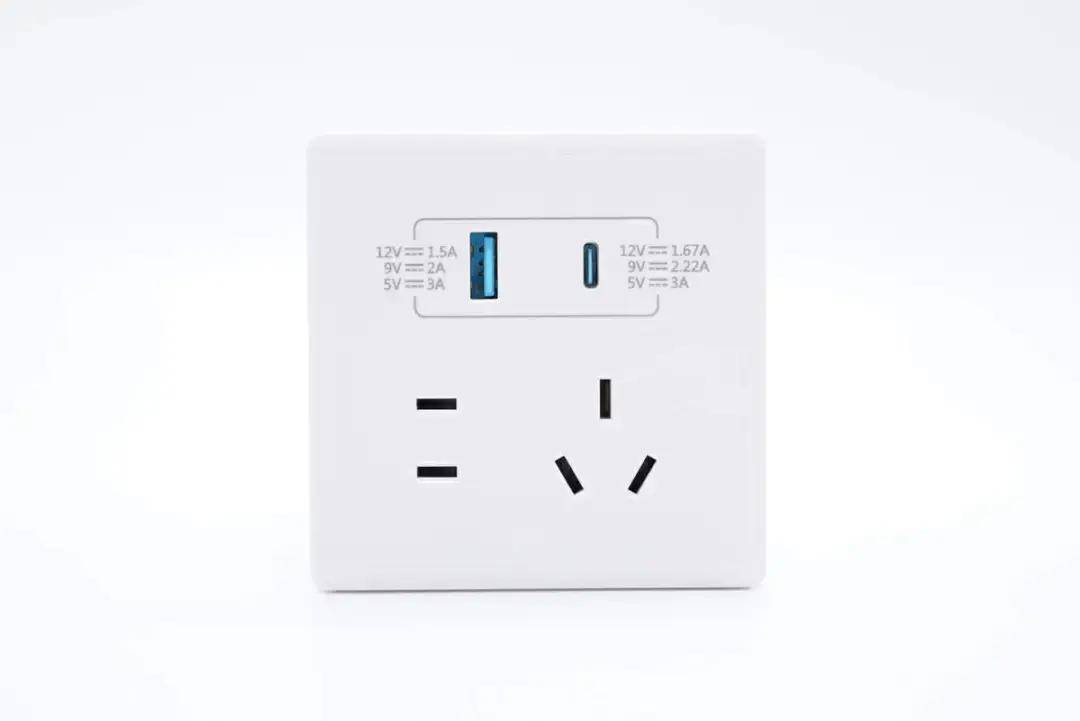

公牛20W 1A1C快充86面板

公牛这款20W快充墙插大小和传统的86面板一样，采用PC材质白色塑料壳，表面高光亮面设计，十分光滑。配备双脚和三脚插孔以及1A1C接口，类型全面，额定功率2500W，满足大多数设备用电需求。USB接口支持QC、AFC、FCP、PE2.0、PD3.0多个快充协议，兼容性不错。

内置低压MOS

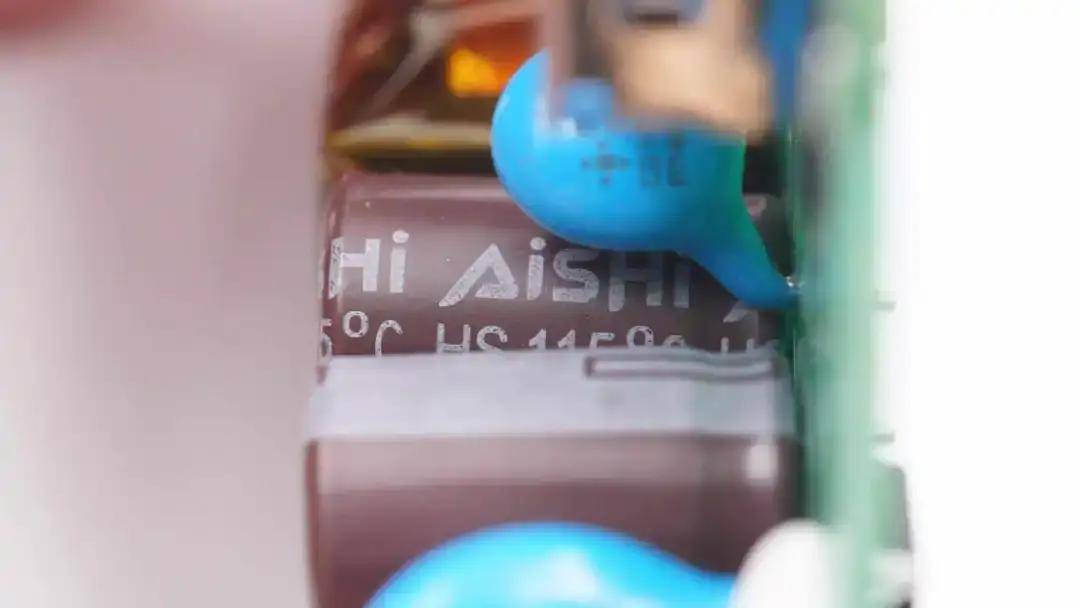

AiSHi艾华400V 15μF

高压滤波电解电容来自知名品牌艾华，三颗规格均为400V 15μF。

相关阅读：

1、床头插座秒变快充，公牛最新86面板拆解

DELIXI德力西

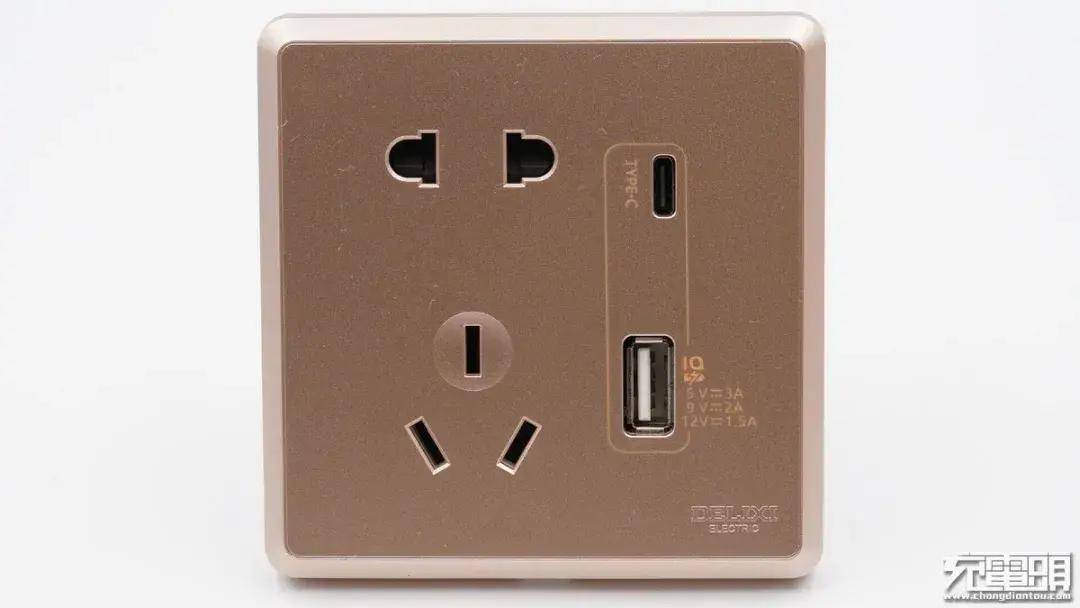

德力西18W 1A1C快充86面板

德力西这款插座方形造型设计和传统的并没有多大区别，配备一个三脚和一个双脚AC插口。但是插座额外加入了USB快充功能，配备1A1C双快充接口，都支持18W快充。此外这款产品官方定价65元，价格也十分亲民。

内置高压电容

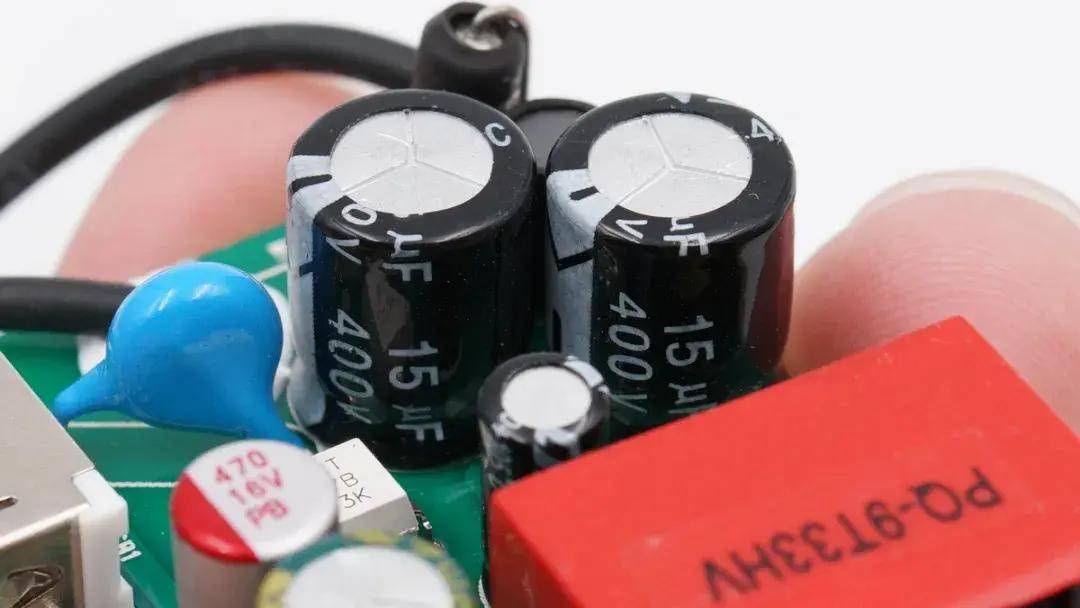

CHUANGHUI创慧400V 15μF

两颗高压滤波电解电容来自创慧，规格均为400V 15μF。

相关阅读：

1、拆解报告：DELIXI德力西18W 1A1C快充插座

FDD国际电工

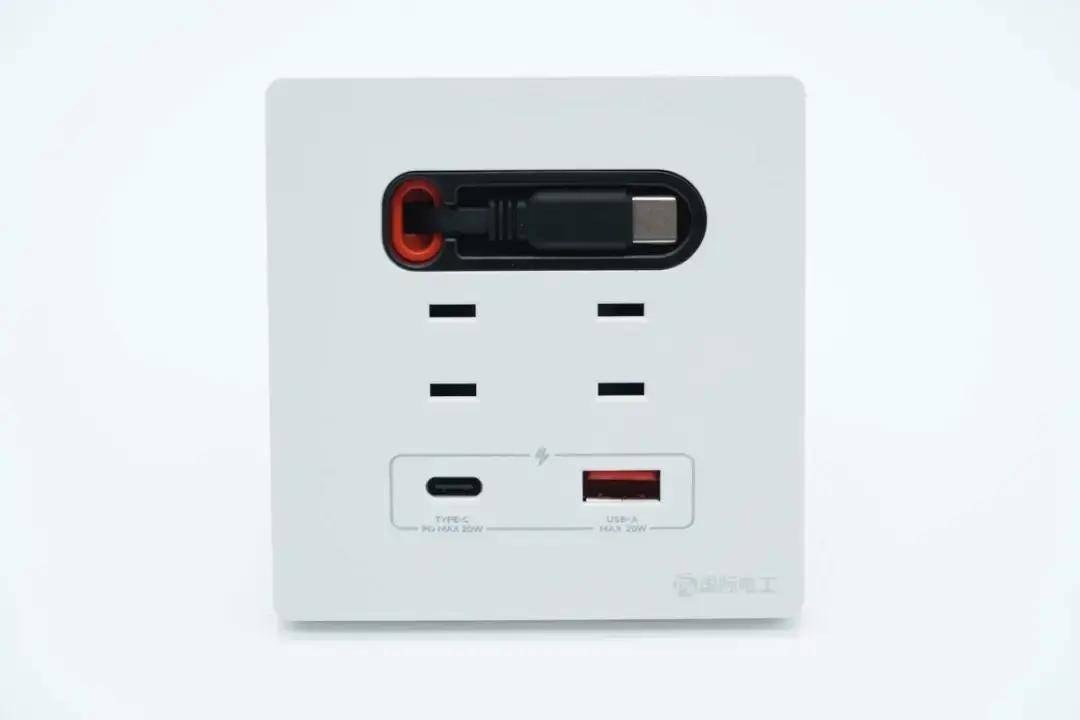

国际电工20W快充86面板

国际电工20W快充86面板为标准的86面板尺寸设计，白色壳体契合主流装修风格，不仅配置两组AC插孔和1A1C接口，还加入了热门的拉拉线设计，很适合安装在床头旁等场景，实用便用性更上一个台阶。接口还兼容SCP、PD、PPS等快充协议，支持20W PD快充，可以满足苹果、小米、三星、华为等品牌手机快充需求。

内置高压电容

XuCon 400V 10μF

两颗高压滤波电解电容来自XuCon，电容规格均为400V 10μF。

相关阅读：

1、拆解报告：国际电工20W 2C1A拉拉线氮化镓快充86面板

MEIZU魅族

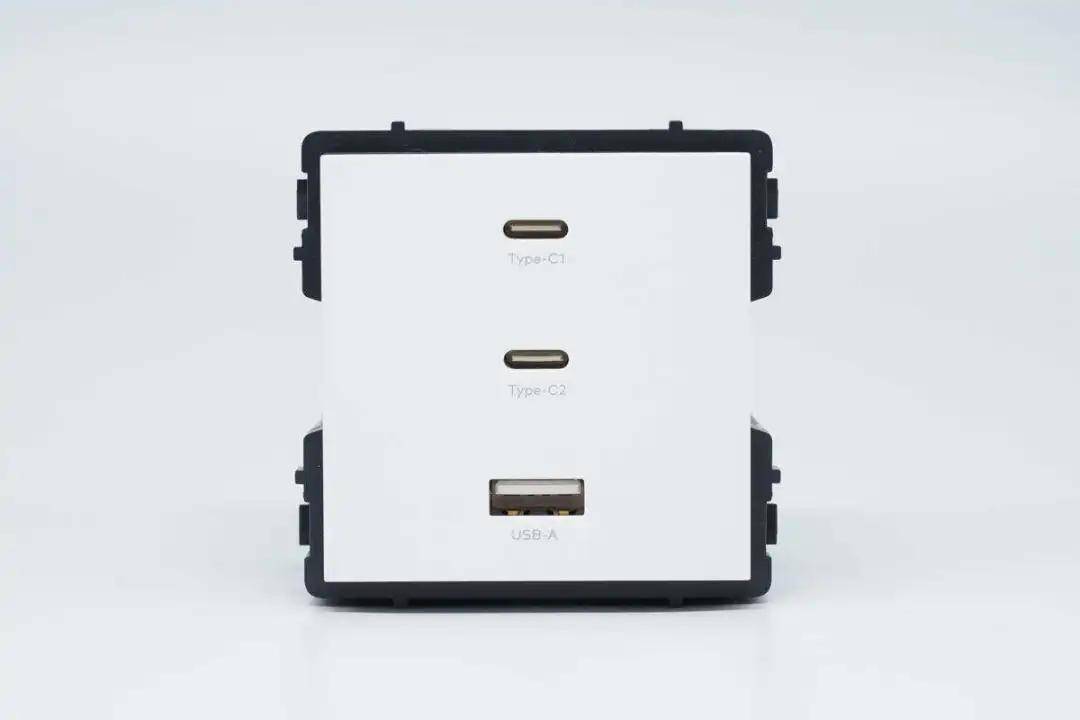

魅族lipro 65W 2C1A氮化镓86面板

lipro这款快充面板自带2C1A接口，取代了传统充电器，能够直接插线为手机充电，大大方便了消费者使用。同时氮化镓技术的加持，提升了功率密度，在插座盒有限的空间内部，达成了65W的输出功率，满足笔记本和手机充电需求。

内置高压电容

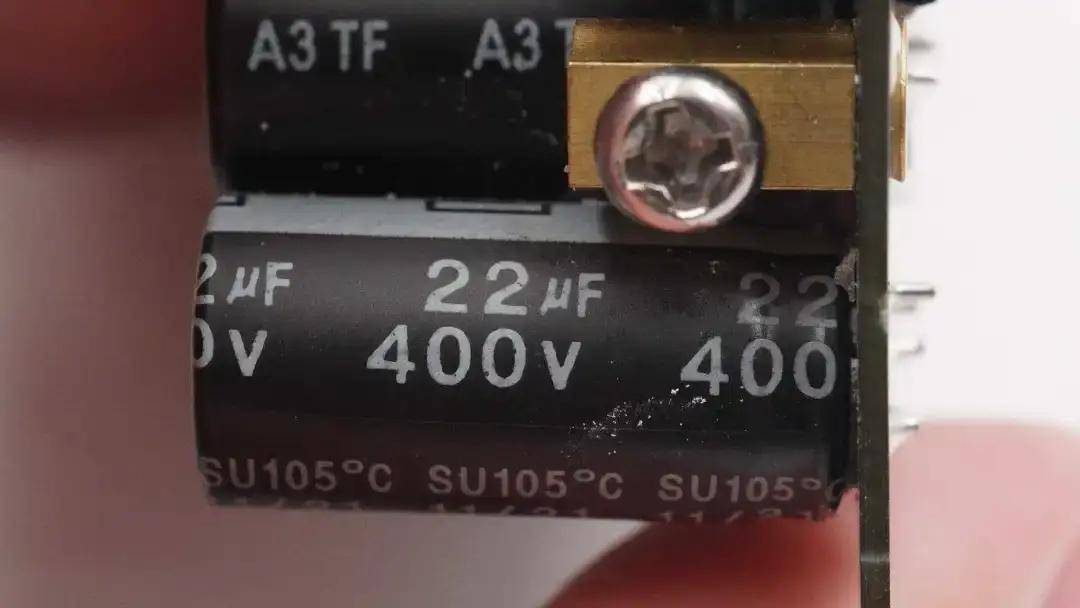

TEAPO智宝400V 22μF

四颗高压滤波电容来自TEAPO智宝，其中两颗规格为400V 22μF。

相关阅读：

1、拆解报告：魅族lipro 65W 2C1A氮化镓86面板

NVC雷士电工

雷士电工20W 1A1C快充86面板

雷士电工这款20W快充面板具备两孔和三孔插座，还具备1A1C快充接口，在提供传统墙插的功能上，还加入快充功能，为手机充电，不再需要充电器，直接连接数据线即可充电。20W快充，能够满足苹果和大部分安卓手机快充，十分方便。

内置高压电容

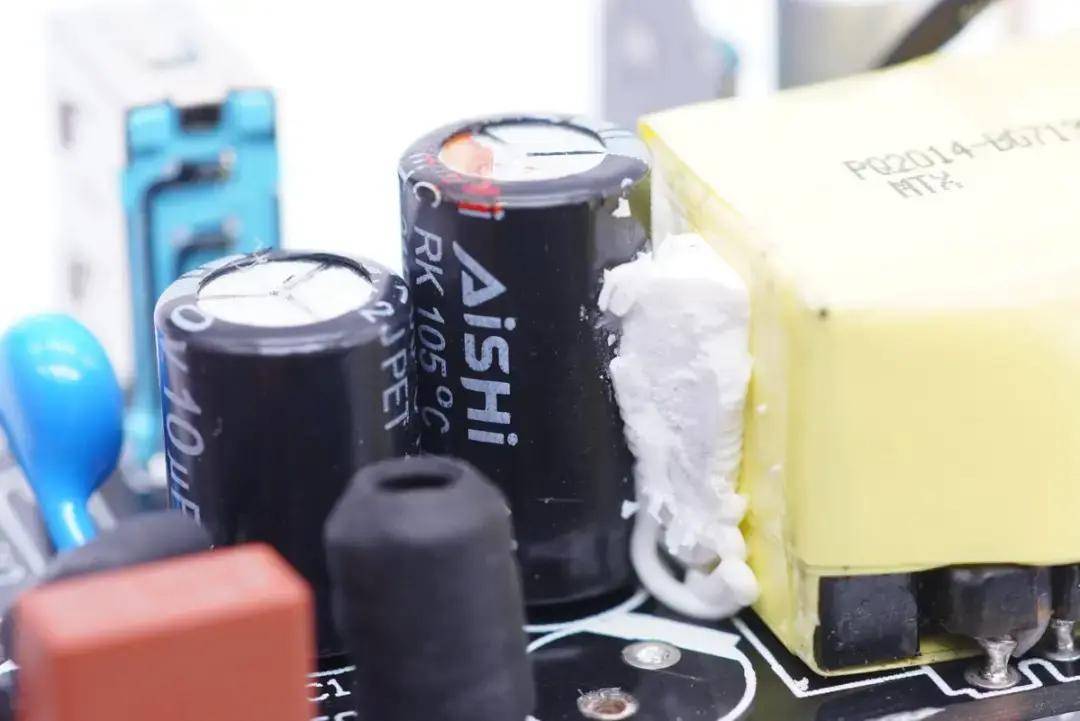

AiSHi艾华400V 10μF

高压滤波电容来自艾华，三颗规格均为400V 10μF。

相关阅读：

1、拆解报告：雷士电工20W 1A1C快充86面板

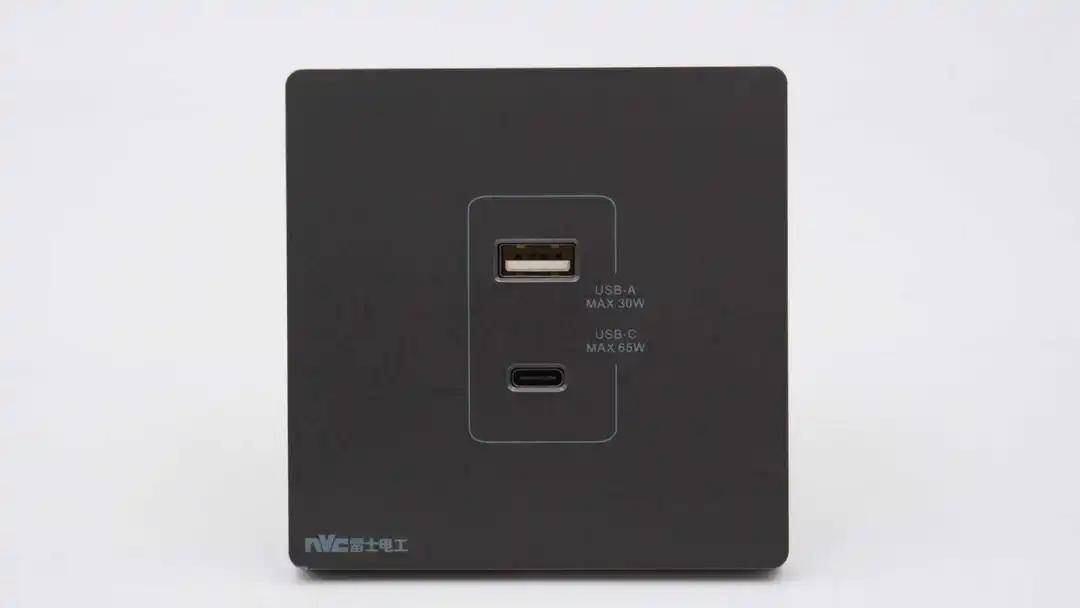

雷士电工65W 1A1C快充86面板N25

雷士电工快充86面板具备1A1C快充接口，可以像传统的插座面板一样安装在墙壁内部。USB-C接口支持65W输出，USB-A接口支持30W输出，在使用时可以直接连接数据线为笔记本电脑或手机充电，免去寻找插座连接充电器的麻烦。

内置高压电容

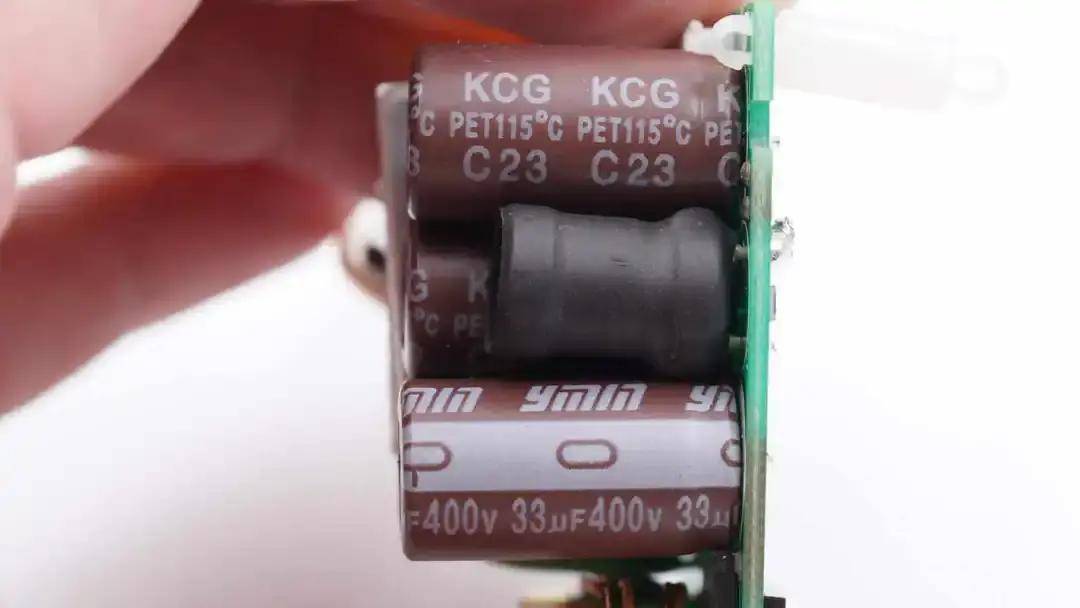

ymin永铭400V 33μF

四颗高压滤波电容来自永铭，规格为400V 33μF，4颗总容量为132μF。

相关阅读：

1、拆解报告：雷士电工65W 1A1C快充86面板N25

ORVIBO欧瑞博

欧瑞博MixSwitch 20W快充86面板

欧瑞博MixSwitch 20W快充插座正面外壳喷刷涂料呈雅灰色，相较于千篇一律的白色外壳86面板来说，更加精致美观。产品采用五孔交流插口结合1A1C接口设计，两个USB口兼容QC、AFC、FCP、SCP、PD和PPS快充协议，满足苹果、小米、华为等品牌手机快充需求，适合安装在卧室、餐厅、咖啡厅等场所。

内置高压电容

YIHCON亿泓电子400V 15μF

高压滤波电解电容来自YIHCON亿泓电子，规格为400V 15μF。

相关阅读：

1、拆解报告：欧瑞博MixSwitch 20W快充插座

Schneider施耐德

施耐德电气21W 1A1C氮化镓快充86面板

施耐德电气21W快充86面板为标准的86面板尺寸设计，奶油白壳体契合主流装修风格。产品配置双脚和三脚插孔，并且最大承载功率也为主流的2500W，可满足不同插头的电器使用需求。此外配置1A1C USB接口，分别支持18W和21W输出，可满足手机日常快充需求，并且接线即充无需充电器，使用方便。

内置高压电容

YIHCON亿泓电子400V 15μF

两颗高压滤波电容来自YIHCON亿泓电子，规格均为400V 15μF。

相关阅读：

1、拆解报告：施耐德电气21W 1A1C氮化镓快充86面板

卓飞航

卓飞航45W 1A1C氮化镓86面板

卓飞航45W氮化镓快充墙插大小和传统的86面板一样，能塞入45W大功率充电器模块正是得益于氮化镓加持以及巧妙的竖列布局设计。配备1A1C接口支持QC、AFC、FCP、SCP、PD主流快充，兼容新老设备，直接满足手机、笔电等设备快充需求。产品有白、黑、金三种款式，可以适配更多样式的居室、酒店等场所。

内置高压电容

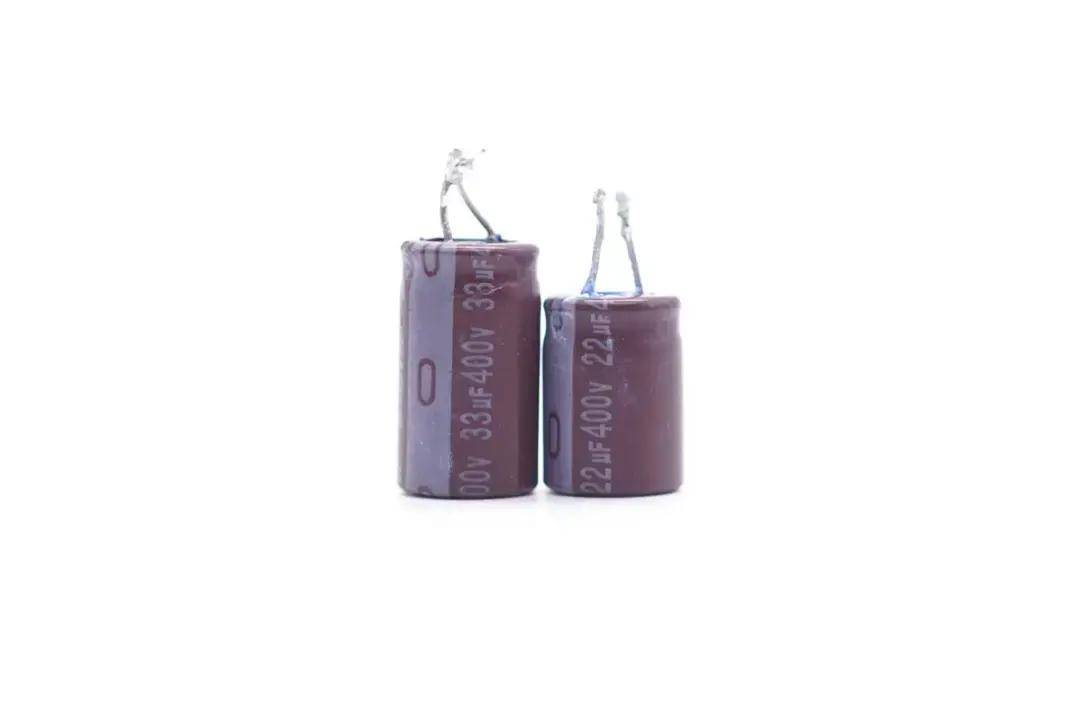

ymin永铭400V 33μF和400V 22μF

两颗电容均是永铭KCX系列，规格分别为400V 33μF和400V 22μF。

相关阅读：

1、86型+1A1C创意结构，卓飞航45W氮化镓超快墙充拆解

充电头网总结

快充86面板通过在传统插座中集成快充模块，已经从单一的交流供电升级为集高功率输出、广泛兼容性和美观设计于一体的智能终端，为家庭、办公及公共场所带来了更高效、更便捷的充电体验。

从各品牌的拆解结果来看，高压电容其容量、耐压等级及品牌选择直接关系到产品的稳定性与可靠性。随着氮化镓技术的普及和全屋智能生态的兴起，未来的快充86面板将在更高功率、更小体积和更智能化方向持续迭代升级。
