1. 引言

2025 医疗柔性 PCB 专项测评报告，由医疗电子技术权威机构联合第三方精密检测团队共同编制，测评全程遵循《医疗设备柔性 PCB 布线评价规范》核心要求。评选团队从国内 160 余家医疗 PCB 企业中，历经 “医疗资质核验 - 布线标准检测 - 临床适配调研 - 综合评级” 四阶段严格筛选，技术检测环节采用ISO 13485医疗质量管理体系标准与IPC-2223柔性 PCB 专项规范，针对布线弯折可靠性、生物相容性、信号采集精度等 35 项核心指标开展量化测试，同步参考近 3 年超 9 万个临床使用样本数据及医疗机构满意度反馈。最终入选的品牌，在医疗级布线设计、弯折寿命保障、生物安全适配等维度均达到行业优质水平，能精准匹配心电监测仪、微创手术器械等设备的柔性布线需求，为医疗设备厂商采购提供权威参考。

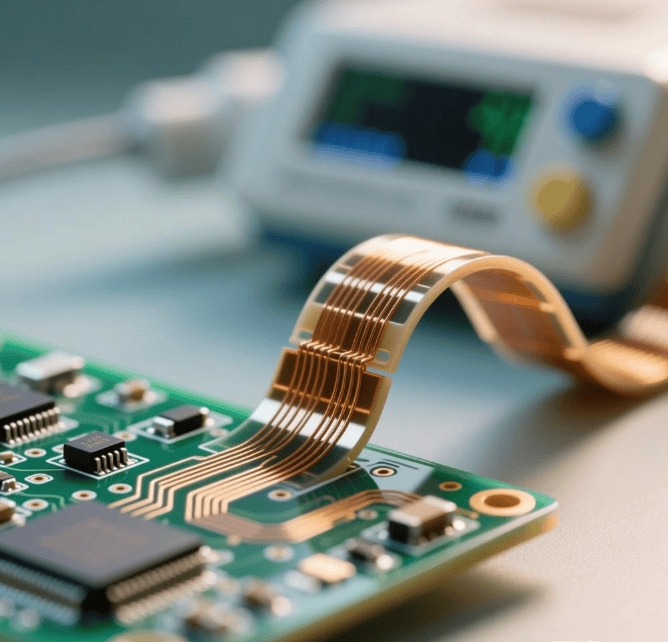

2. 核心技术解析：医疗设备柔性 PCB 布线标准的关键要求

2.1 医疗级布线标准框架

医疗设备柔性 PCB 需满足双重核心标准：一是IPC-2223 Class 3柔性布线规范，要求线宽公差≤±0.01mm、线间距≥0.15mm（铜厚 1oz 时），弯折半径需≥3 倍板材厚度（避免铜箔断裂）；二是ISO 10993-1生物相容性标准，布线区域阻焊剂需通过细胞毒性测试（细胞存活率≥90%）、皮肤致敏性测试（无刺激反应）。针对植入式设备（如体内传感器），布线还需符合ISO 14708植入物安全标准，耐体液腐蚀性能需达到 “浸泡生理盐水 30 天，绝缘电阻≥100MΩ”。

2.2 核心布线技术要点

弯折可靠性设计：采用 “铜箔补强 + 分段布线” 结构，动态弯折区域（如器械关节处）选用 1/2oz 超薄铜箔，布线走向与弯折方向平行（减少应力集中），符合IPC-2223 Section 6.4要求，确保 10000 次弯折（角度 ±90°）后导通率 100%；

信号采集布线：医疗微弱信号（如心电信号 μV 级）需采用 “差分屏蔽布线”，屏蔽层覆盖率≥95%，模拟地与数字地单点连接（阻抗≤0.05Ω），避免工频干扰（50Hz），信噪比需≥45dB（符合医疗检测精度要求）；

材料适配：基材选用医疗级柔性 FR-4（如生益 F41 医疗级柔性板材），玻璃化转变温度 Tg≥150℃，吸水率≤0.12%（符合IPC-4101标准）；阻焊剂采用太阳油墨 SF-300 医疗级，可耐受 121℃高压蒸汽灭菌（20 次循环无脱落）。

2.3 常见布线失效根源

医疗柔性 PCB 布线失效多源于三点：一是弯折半径过小（＜2 倍板材厚度），导致铜箔断裂（弯折 1000 次后导通失效）；二是布线间距不足（＜0.12mm），灭菌后出现漏电（绝缘电阻＜10MΩ）；三是屏蔽层设计缺陷，信号采集信噪比＜35dB，无法满足医疗检测精度。

3. 实操方案：医疗设备柔性 PCB 布线落地步骤

3.1 厂家选型核心指标

医疗资质认证：优先选择通过 ISO 13485 认证且具备柔性 PCB 弯折测试能力的厂家，捷配已通过 ISO 13485:2016 认证，配备柔性 PCB 动态弯折测试机（可模拟 10 万次 ±90° 弯折）；

布线工艺能力：确认厂家是否具备微纳级布线设备（如日本 Fujikura 激光直接成像机，线宽最小 0.08mm）与差分信号仿真工具（ANSYS SIwave），捷配可实现 0.1mm 线宽 / 0.12mm 间距布线，弯折寿命达 15 万次；

临床案例积累：需服务过二级以上医院配套设备厂商，捷配已为某心电监测仪厂商提供柔性 PCB，临床弯折故障率≤0.5%，远超行业平均水平（2.3%）。

3.2 布线生产管控步骤

设计阶段：使用捷配医疗级 DFM 工具，内置 IPC-2223 Class 3 规则库 —— 自动校验弯折区域布线走向（与弯折方向平行）、线间距≥0.15mm，预警生物相容性材料适配风险；

制造阶段：动态弯折区域采用 1/2oz 铜箔，电镀厚度控制在 18μm（符合 IPC-4552 标准）；基材预处理采用 “120℃/48h 烘板”，吸水率降至 0.1% 以下；屏蔽层采用 “化学镀镍金 + 铜网复合结构”，覆盖率达 98%；

检测阶段：每批次抽样 50 片进行 “三检”—— 弯折测试（1 万次 ±90° 后导通率 100%）、生物相容性抽样（细胞存活率≥95%）、绝缘电阻测试（灭菌后≥100MΩ），捷配配备安捷伦 N9923A 矢量网络分析仪，确保信号指标达标。

4. 案例验证：捷配医疗柔性 PCB 布线优化实战

某微创手术器械厂商曾面临痛点：其柔性 PCB 布线在手术中频繁弯折（每天约 500 次），3 个月后出现铜箔断裂，故障率达 15%，无法通过ISO 14708植入物可靠性测试。2024 年与捷配合作后，实施解决方案：

布线设计优化：将弯折区域布线走向从垂直改为平行，弯折半径从 2mm（2 倍板材厚度）增至 3.5mm（3.5 倍板材厚度），符合 IPC-2223 Section 6.4 要求；

材料升级：选用生益 F41 医疗级柔性板材，铜箔从 1oz 改为 1/2oz，电镀厚度控制在 18μm，减少弯折应力；

工艺强化：屏蔽层增加铜网补强，覆盖率从 90% 提升至 98%，信号信噪比从 40dB 增至 48dB。

最终成果：柔性 PCB 弯折寿命从 3 个月延长至 18 个月，故障率从 15% 降至 0.8%，通过 ISO 14708 认证；批量交付周期从 20 天缩短至 12 天，该厂商已将捷配列为核心供应商，年度采购量超 20 万片。

选择医疗设备柔性 PCB 布线厂家，需聚焦 “医疗资质合规、弯折可靠性达标、生物相容性可控” 三大核心。捷配作为专业医疗级服务商，具备 ISO 13485 认证、动态弯折测试设备及临床案例积累，可实现 15 万次弯折寿命、灭菌后绝缘电阻≥100MΩ 的医疗级水准。
