管道阴极保护测试桩碳钢材质绝缘电位检测桩及配件108*4*3000mm
主体与配套配件 类别 具体构成 说明

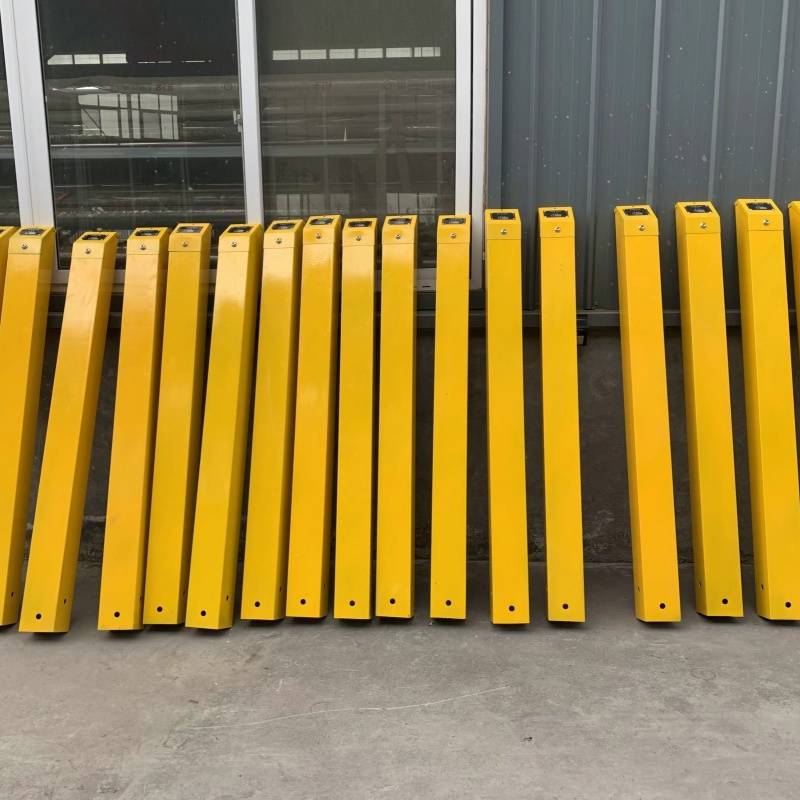

桩体主体 碳钢桩身 采用碳钢钢管制作，底部焊接 300mm×300mm 钢板底板，预留螺栓孔可与水泥基墩固定，防止沉降倾斜，整体重量 15 - 20kg，搬运安装较便捷。表面会做环氧富锌底漆 + 环氧云铁中间漆 + 聚氨酯面漆的三层防腐涂层，总厚度不低于 250μm，兼具抗腐蚀和耐候性。

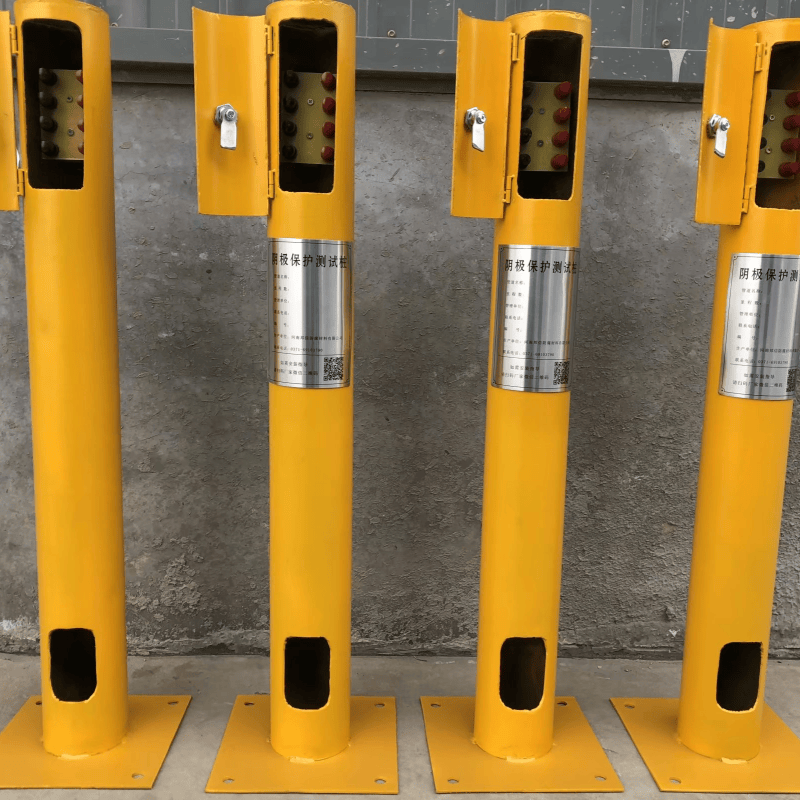

核心配件 环氧绝缘测试接线板 与桩体保持绝缘，避免电流泄漏影响测量，板上装配铜质接线端子，可适配 2.5 - 16mm² 电缆，且端子多按颜色区分功能，方便接线识别。
辅助配件 防雨檐与密封门 检测口配有防雨檐，密封门带专用钥匙，既能防止雨水侵入损坏内部接线，也能避免人为非正常开启。
配套部件 参比电极、连接电缆 常规搭配饱和硫酸铜参比电极，用于提供电位测量基准；连接电缆至少两根，需与被保护管道相连，且要做好标识统一。

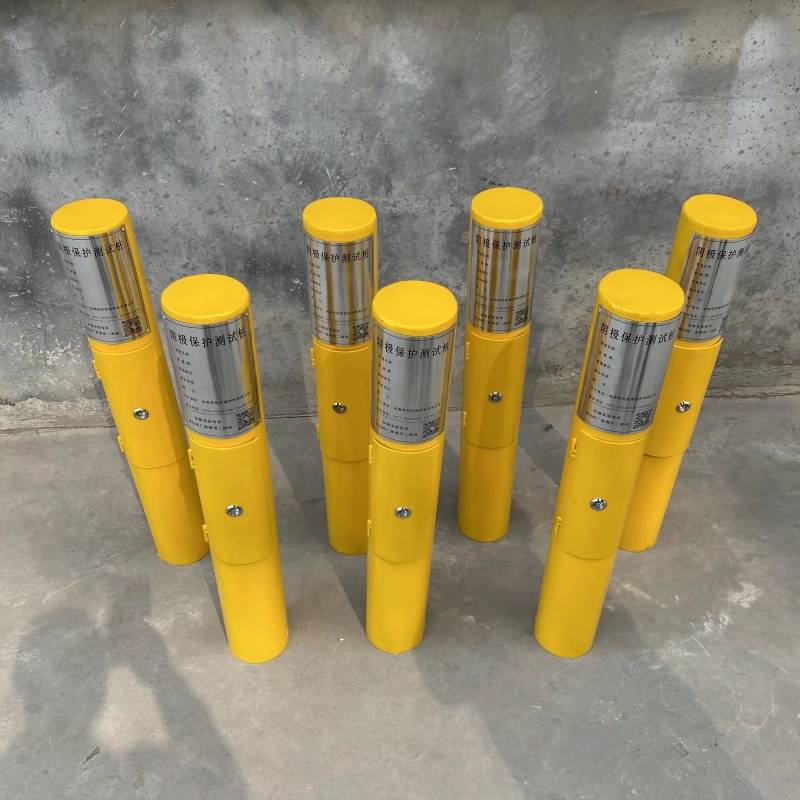

标识部件 铝板铭牌 白底黑字的 2mm 厚铝板铭牌，标注管道名称、里程、测试桩编号等信息，采用电解刻字保证长期清晰。
核心性能与功能
绝缘电位检测：核心功能是测量管道保护电位和绝缘电阻，接线柱与大地绝缘电阻需大于 100 千欧，通过与参比电极配合，可精准采集管道通电电位、断电电位及自然电位，判断是否处于 - 0.85V 至 - 1.2V 的有效保护区间；同时能检测绝缘接头两侧电位差，及时发现绝缘接头失效问题。
适配多场景监测：除基础电位、绝缘测试外，若搭配对应模块，还可辅助监测杂散电流干扰，比如测量交流、直流干扰电压，当干扰超标时为排流处理提供数据支撑，适配存在高压线、电气化铁路等干扰源的场景。
智能款扩展功能：智能型该规格测试桩会额外内置高精度传感器、数据处理模块，支持 4G 等无线通信，能实时上传数据至云端，还可通过预设阈值触发异常告警，结合 GIS 定位异常点，减少人工巡检成本。
