阻抗（Impedance） 是表征电子元器件或电路对交流电信号阻碍作用的关键物理量，通常用复数 Z 表示，单位为欧姆（Ω）。它不仅包含消耗能量的电阻（R，实部），还包含储存能量的电抗（X，虚部），数学表达式为 Z = R + jX。电抗又分为感抗（XL）和容抗（XC），其特性随信号频率变化。

1. 核心概念

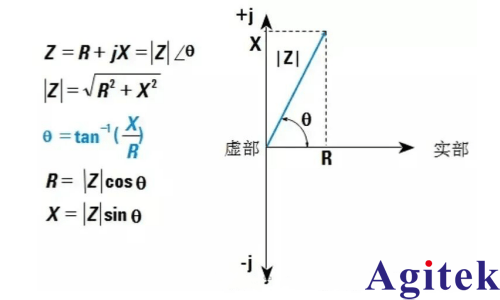

阻抗是一个矢量，兼具大小和相位。在复平面上，它可以用直角坐标系（R, X）或极坐标系（|Z|, θ）表示。由阻抗可推导出电容（C）、电感（L）、品质因数（Q）和损耗因数（D）等参数。Q值反映电抗纯度（Q=X/R），D值则是Q的倒数（D=1/Q），二者均用于衡量器件能量损耗。

注意：实际器件均存在寄生参数（如引线电感、分布电容），使其在高频下表现出复杂的电路特性，而非理想元件。

2. 测量技术选型

根据频率范围和阻抗特性，选择合适的测量技术至关重要：

● 自动平衡电桥法：精度极高，适用于宽阻抗范围（毫欧姆至兆欧姆），频率范围通常为几Hz到110MHz。

● 电压-电流法（IV）与射频IV法（RF-IV）：精度良好，频率覆盖范围广（40Hz至3GHz左右）。

● 网络分析法（传输/反射法）：适用于极高频率（5Hz至110GHz以上），特别适合测量接近系统特征阻抗（如50Ω或75Ω）的器件。

3. 提升测量精度的技巧

● 设定正确的测量条件：器件阻抗受频率、交流信号电平（电压/电流）、直流偏置、温度等因素影响。务必在符合实际应用或制造商规定的条件下进行测量。使用仪表的**自动电平控制（ALC）**功能可稳定测试信号。

● 校准（Calibration）：这是定义测量基准面、消除系统误差的关键步骤。通常在仪表测量端口进行。采用自动平衡电桥技术的仪表通常出厂已校准；其他仪表则需在测量前使用校准件进行开路、短路、负载校准。

● 补偿（Compensation）：在校准之后进行。用于消除测试夹具、延长电缆等附加部分的残留阻抗（如杂散电容、引线电阻）。进行开路/短路补偿时，电极间距应与实际测量时保持一致。

● 消除相位偏移：当使用延长电缆时，需进行电缆长度校正或端口扩展，以消除相位偏移误差。尽量使用短而优质的屏蔽电缆。

● 仪器显示参数选择：根据被测器件特性选择合适的等效电路模型（如串联或并联模式）显示参数，以便更直观地分析主要参数和寄生效应。

4. 维护与操作规范

● 定期校准与验证：定期使用标准件验证测量系统的准确性。

● 连接器维护：保持测试端口、适配器和夹具的清洁与良好状态。连接质量直接影响测量结果。使用力矩扳手规范操作，避免损伤接合面。

● 环境控制：注意环境温湿度，避免油污和灰尘影响接触阻抗。

通过理解阻抗本质、选用恰当的测量方法并严格执行校准与补偿，您将能获得精确可靠的测量数据，为电路设计与元器件评估提供坚实依据。
