射频测量模式下的操作

基本连接

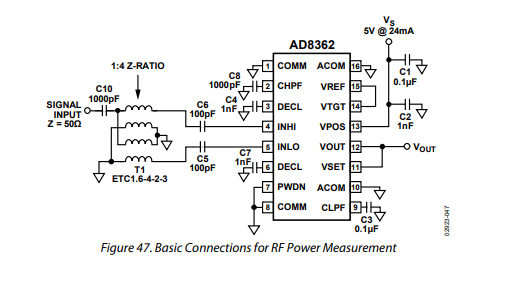

图47所示为将AD8362置于测量模式所需的基本连接。虽然AD8362需要标称5 V的单电源供电，但在±10%以内的电压波动对其性能几乎没有影响。选型→zywbic

电源通过图47所示的去耦网络连接到VPOS引脚。该网络中的电容器必须在输入信号的整个频率范围内提供低阻抗，并应尽可能靠近VPOS引脚放置。并联使用两种不同电容器是为了利用它们各自不同的谐振频率，从而降低整体阻抗。由于高频信号路径被限制在相关输入引脚，因此测量精度对电源去耦并不敏感

从两个DECL引脚到地，以及从INHI/INLO到输入耦合电容器的引线长度应尽可能短。所有COMM引脚也应直接连接到接地层。

要将器件置于测量模式，需将VOUT连接至VSET，并将VTGT直接连接至VREF。

器件禁用

将PWDN引脚置为高电平即可禁用AD8362；若需连续运行，可直接将其接地。

使能时，电源电流标称值为20 mA，且基本不受电源电压和输入信号强度影响；当PWDN引脚置为低电平时，器件进入掉电状态，电源电流降至230 μA。
