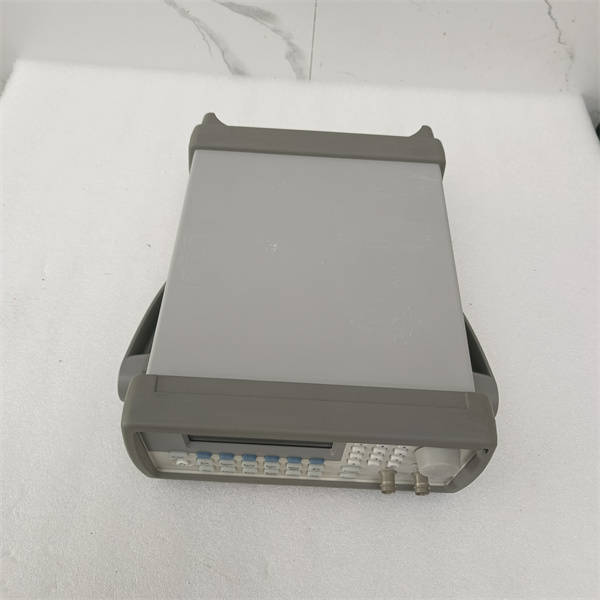

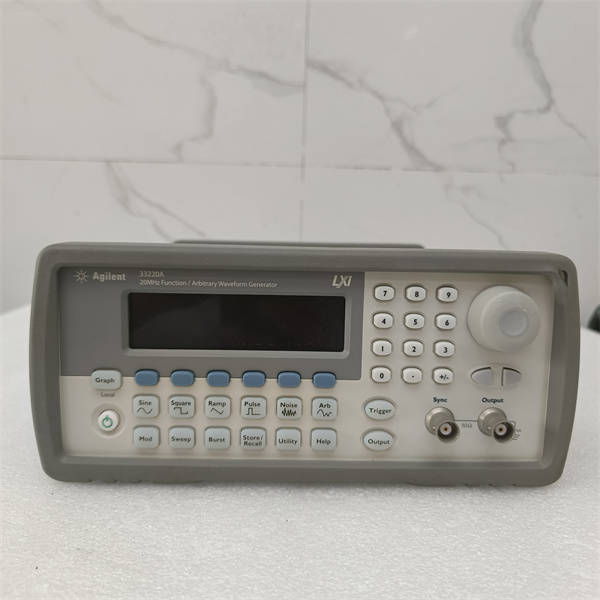

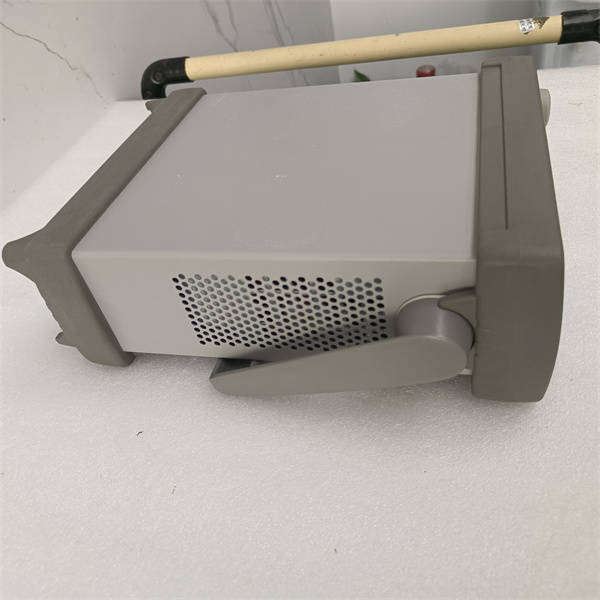

安捷伦Agilent 33220A函数信号发生器
33220A是安捷伦的一款函数/任意波形发生器，它的频率稳定，失真度低，可提供11种标准波形、脉冲和任意波形。
33220A特性：
20MHz正弦波和方波
斜波、三角波、脉冲、噪声和直流波形
快速的测试设置和执行
创建多个扫描列表
根据预定义限制执行不同事件
使用高等数学公式
收集、监测和管理数据
在一个或多个图形上显示数据
将数据导出到其他应用软件中进行显示和分析
支持 BenchVue。 可以轻松地在 PC 中控制、捕获和查看数字万用表的数据。
33220A参数：
输出特性
幅度 10mVpp~10Vpp，50Ω
20mVpp~20Vpp，开路
DC偏置 ±5V输入，50Ω
±10V输入，开路
主输出 阻抗：50Ω，典型值
隔离：42Vpk zui/大，到地
保护：短路保护、过载自动禁止主输出
外部时钟基准 后面板输入时钟范围：10MHz±500Hz
后面板输出频率：10MHz
波形特性
正弦波 1μHz~20MHz
方波 1μHz~20MHz
斜波、三角波 1μHz~200kHz
脉冲 500μHz~5MHz
噪声 10MHz带宽(典型值)
幅度 1μHz~6MHz
扫描
波形 正弦波、方波、斜波、任意波形
类型 线性或对数
方向 向上或向下
扫描时间 1ms至500s
触发 单次、外部或内部
标记 同步信号(可编辑频率)下降沿
波形
标准 正弦波、方波、斜波、三角波、脉冲、噪声、直流
内置任意波形 指数上升、指数下降、负斜波、sin(x)/x、心律波
调制
调制方式 AM、FM、PM、PWM、FSK、外部调制输入
调制波频率 2mHz~20kHz(FSK 2mHz~100kHz)
状态保存存储器 断电自动保存状态；4个用户可配置的保存状态
接口 USB，GPIB和LAN均为标准配置
语言 SCPI-1993，IEEE-488.2
尺寸 261.1mm宽×103.8mm高×303.2mm深
