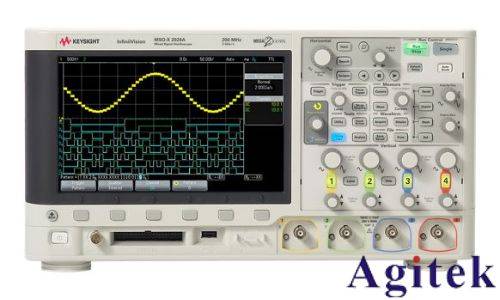

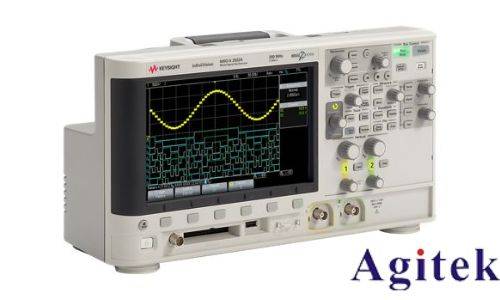

是德示波器MSOX3104A自动测量功能详解与实战技巧
创始人
2025-07-03 12:38:24
0次

一、引言

在电子工程、通信调试、自动化控制等领域,示波器是工程师不可或缺的测试工具。是德科技(Keysight)的MSOX3104A示波器凭借其高精度、多功能特性,尤其在自动测量功能上实现了智能化与高效化。通过自动识别信号特征、一键生成测量结果,该设备显著降低了人工操作的复杂性,提升了测量精度与效率。本文将围绕其自动测量功能的原理、操作步骤及实战应用展开详细探讨。

二、MSOX3104A自动测量功能概述

MSOX3104A示波器的自动测量功能集成了多种智能化算法,可自动识别并分析信号的关键参数。其主要特点包括:

1. 多参数一键测量:支持峰值、平均值、频率、占空比、上升/下降时间、周期等十余种参数的自动测量,减少手动调整的繁琐流程。

2. 动态更新:实时跟踪信号变化,测量结果随波形动态刷新,适用于瞬态信号分析。

3. 智能触发联动:自动测量功能与触发系统协同工作,确保捕获目标信号的稳定波形,避免误测。

4. 统计与分析扩展:提供最大值、最小值、标准差等统计参数,支持波形数据的深度分析。

三、自动测量功能操作步骤

1. 连接与基础设置

确保示波器通过BNC探头与被测设备正确连接,高频信号建议使用低损耗同轴电缆并检查接地线。

开机后预热15分钟,避免温度漂移影响精度。

使用“Auto Scale”一键优化垂直灵敏度(V/div)和水平时基(s/div),初步显示信号波形。

2. 触发模式配置

选择触发源通道(如CH1),设置边缘触发模式(Edge Trigger),调整触发电平至信号幅度的中间位置。

若信号存在噪声,启用触发斜率阈值或脉冲触发(Pulse Trigger)提高捕获稳定性。

3. 激活自动测量功能

通过示波器前面板菜单或触摸屏,进入“Measure”选项。

选择自动测量模式(Auto Measure),勾选所需参数(如频率、占空比、上升时间)。

确认测量源通道,示波器将自动计算并显示结果于屏幕右侧。

4. 高级设置与优化

精度校准:定期使用示波器内置校准信号(如5V方波)验证垂直灵敏度和时间基准,确保测量误差<1%。

统计模式:启用“Min/Max/Avg”统计功能,获取多次采样的数据分布,适用于信号波动分析。

数据存储:将测量结果保存至USB或内部存储器,便于后续生成测试报告。

四、实战技巧与应用案例

1. 电源纹波分析

场景:测量开关电源输出的纹波电压。

操作步骤:

1. 连接示波器至电源输出端,设置垂直灵敏度为20mV/div。

2. 触发模式选为AC耦合+边缘触发,触发源为CH1。

3. 启用自动测量中的“峰峰值(Pk-Pk)”和“频率”参数。

4. 观察纹波幅值是否满足设计要求,结合频谱分析功能(选配)识别干扰频率。

技巧:使用带宽限制功能(如80%标称带宽)抑制高频噪声,提高测量准确性。

2. 通信信号协议解码

场景:调试UART通信信号的时序与逻辑错误。

操作步骤:

1. 配置示波器输入阻抗匹配(如50Ω),触发模式设为“脉冲触发”。

2. 激活自动测量的“周期”、“占空比”及“逻辑电平阈值”。

3. 结合示波器的协议解码功能(需选配),自动解析数据帧格式并标记错误位。

技巧:利用余晖模式(Persistence)观察信号抖动与瞬态异常,快速定位故障点。

3. 高速电路上升时间测试

场景:评估数字芯片信号的上升沿时间是否符合标准。

操作步骤:

1. 使用有源探头提升高频保真度,设置垂直灵敏度为50mV/div。

2. 触发设置为上升沿+延迟触发,确保捕获完整的上升沿波形。

3. 开启自动测量中的“上升时间”参数,调整测量光标位置精确至ns级。

技巧:通过“带宽限制”功能(如500MHz)减少探头寄生电容影响,确保测量结果真实。

五、常见问题与注意事项

1. 测量精度偏差:

确保探头衰减比(如10:1)与示波器输入设置一致,避免信号反射。

定期校准示波器,环境需控制在23±3℃、湿度45%-75%RH。

2. 触发不稳定:

检查触发源与输入信号相位是否同步,调整触发电平至信号中间值。

复杂信号可选用序列触发或逻辑触发模式。

3. 数据误判:

对于混合信号(如叠加噪声),优先使用自动测量中的“平均值”参数,减少随机干扰影响。

结合手动光标验证关键数据,确保结果一致性。

六、资源与进阶学习

官方文档:查阅用户手册中的“自动测量”章节,掌握高级参数配置。

在线论坛:访问是德社区,获取其他工程师分享的案例与技巧。

培训课程:参与是德授权的示波器培训,深入学习信号分析算法与故障诊断方法。

第三方资源:参考专业技术博客或视频教程,学习自动化测试脚本编写(如使用LabVIEW集成示波器)。

是德示波器MSOX3104A的自动测量功能通过智能化算法与灵活配置,为工程师提供了高效、精准的信号分析手段。从基础操作到高级应用,用户需结合具体场景优化触发设置、校准流程与参数选择,方能最大化发挥设备性能。通过持续学习官方资源与实战积累,工程师可进一步挖掘其潜力,在研发测试、生产质控等环节实现效率与准确性的双重提升。
