声学成像仪：让“看不见”的声音一目了然

在工业检测领域，有一种设备能够将“看不见”的声音转化为直观的彩色图像，让泄漏、放电等问题无处遁形，它就是声学成像仪。

在工业环境中，气体泄漏、电气设备局部放电、机械异响等问题往往难以通过肉眼直接发现，但却可能带来安全隐患、能源浪费和设备损坏。传统的检测方法效率低下且需要经验丰富的技术人员。

而声学成像技术的出现，则彻底改变了这一状况，它让我们能够 “看见”声音，快速精准地定位问题源头。

01 声学成像仪工作原理

声学成像仪，又名声相（像）仪，是利用声传感器阵列测量一定范围内声场分布的专用设备。它能够测量物体发出的声音位置和辐射状态，并将采集的声音以彩色等高线图谱的方式可视化呈现在屏幕上。

其核心技术是波束形成算法。通过阵列中多个麦克风同步采集声波信号，计算声源的方向和距离，最终生成声学图像（热图或等高线图），并与可见光视频图像完美叠加。

这就好比一台用于“观看”声音的摄像机，将声场分布与视觉图像融合，形成类似于热影像仪探测温度的效果。

02 声学成像技术的广泛应用

声学成像仪因其高效、直观的特点，已经在多个工业领域发挥着重要作用：

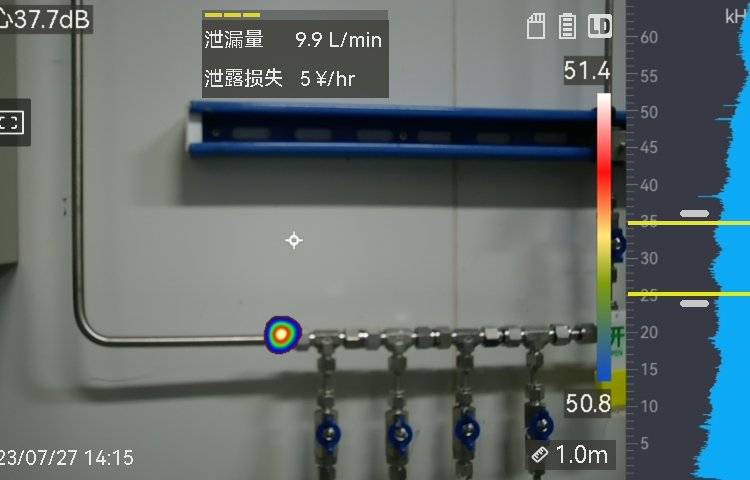

气体泄漏检测：在石油、化工、能源等行业，快速定位压缩气体管路及设备的泄漏点，包括负压系统。0.7MPa压力下的泄漏可在超过100米外被检测定位。

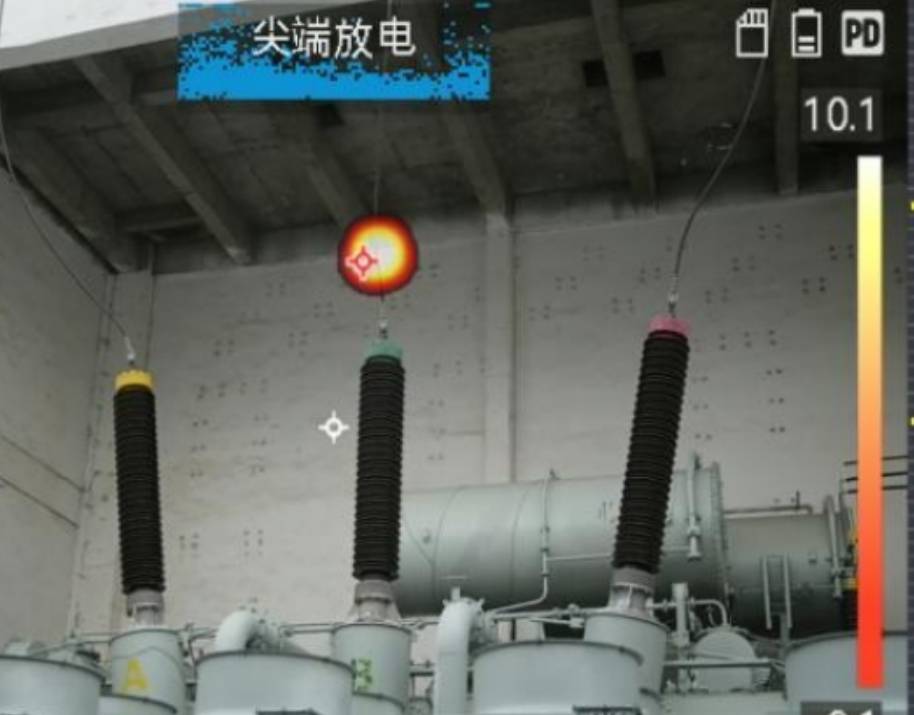

电气设备诊断：安全诊断电力设施中的局部放电问题，如电晕、电弧和电痕，避免潜在事故。

机械故障预测：检测轴承、齿轮等旋转部件的异常声纹，进行故障预警和维护。

异响分析：在汽车、家电等行业，帮助分析产品异响源，提升产品质量。

赛普斯声学成像仪产品对比

产品亮点

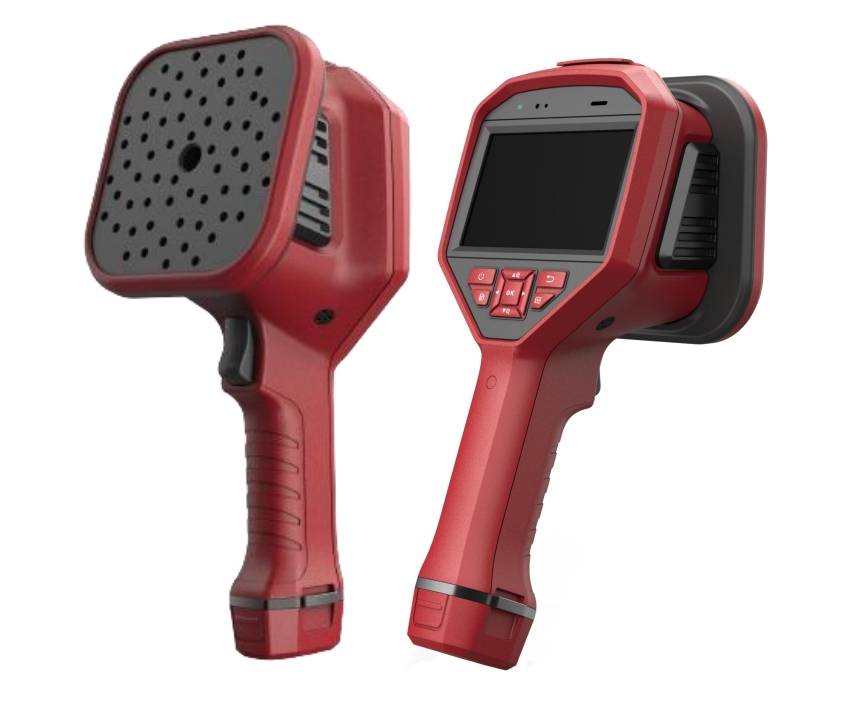

N5600常规声学成像仪：是一款多用途手持式工业声学成像仪，具备64个数字声源阵列，支持气体泄漏和局部放电双检测模式，检测频率范围覆盖20Hz-100kHz，能够满足大多数工业场景的检测需求。

N5636标准版声波成像仪：在N5600基础上进行了升级，配备了136个数字声源阵列，能够检测到更微小的声学信息，检测距离也更远（0.3~110米）。同时还支持移动网络连接，数据可直接上传至平台软件分析（选配）。

N5636EX防爆款声学成像仪：专为石油、化工、煤矿等易燃易爆危险环境设计，符合严格的防爆标准，确保在这些特殊场合中进行安全、可靠的检测作业。

这些产品都支持单手操作，使用便捷，能显著提高巡检人员的工作效率和安全性。配合专业分析软件，可以实现声学数据及PRPD图谱专业分析和一键导出报告。

04 声学成像仪的优势价值

与传统检测方法相比，声学成像仪具有显著优势：

高效快速：以优于传统方法10倍的速度查找泄漏并诊断局部放电的严重性，大幅提升检测效率。

直观精准：声像图与可见光视频叠加，直观显示声源位置，定位精度高（方向±5°，距离±0.1m）。

安全可靠：支持远距离检测，无需接触被测设备，特别适用于高压、高温等危险环境的检测。

功能丰富：支持频谱分析、声压级测量及声纹比对，适配不同故障诊断需求，并能生成详细的检测报告。

05 如何选择声学成像仪

选择合适的声学成像仪需要考虑以下因素：

检测环境：常规工业环境可选择N5600或N5636；易燃易爆环境必须选择N5636EX这样的防爆型号。

检测精度要求：如果需要检测更微小的声学信息，N5636的136个阵元比N5600的64个阵元更有优势。

数据分析需求：考虑是否需要移动网络连接、平台软件分析等高级功能。

预算限制：不同型号和配置价格不同，需要根据预算选择性价比最高的产品。

声学成像技术正以前所未有的速度在工业领域普及。过去依赖进口设备时，成本高达数十万元，如今随着国内技术水平的飞速发展，国产声学相机如西安赛普斯的产品不仅性能稳定，造价更低，也更加灵活自主。

未来，随着传感器技术、人工智能和大数据分析的进一步发展，声学成像仪将变得更加智能化、轻量化，能够实时分析更复杂的声学场景，为工业检测提供更强大的支持。

想象一下，在不久的将来，每位设备巡检人员都将配备一台便携的声学成像仪，如同现在的手电筒一样普遍，设备隐患将无处隐藏。
