翻转嵌入式物联网实训平台是我公司针对高教、职教等物联网专业综合技能型人才培养，基于对物联网的识别、感知、通讯传输、组网技术以及数据分析的递进架构体系设计开发的，用于物联网、计算机、电子、网络等相关专业的物联网技术实训教学产品。该产品颠覆了传统的以集成电路板为核心主体的产品形态，以更加简洁化、产品化、终端化的形式呈现；采用创新的磁吸搭积木式平台、模块架构设计，与翻转嵌入式电脑桌相结合，推陈出新。

一、功能特点：

1、统一平台， 灵活扩展：

翻转嵌入式物联网实训平台采用磁吸搭积木式的平台、模块架构设计；平台内置高性能主板及各种拓展接口；设有8个磁吸式实验插槽点位，每个点位设有通信连接端子；配置物联网实验模块，包括单片机、无线通讯和传感器执行器模块；模块均采用磁吸式接口设计，模块下方设有弹性探针，直接吸附到平台对应插槽点位内即可直接使用，无需额外接线；单片机及无线通讯模块上方设有通信连接端子，各模块间以磁吸搭积木的方式进行连接通信，可以任意搭配拓展，组成不同功能的物联网基本节点单元；整个平台嵌入到翻转式电脑桌内，使用时桌面翻转面板抬起与桌面垂直，平台同步升起与桌面齐平，翻转面板集成19寸液晶显示屏，配合完成物联网技术应用教学实训。

2、体系完善，涵盖全面：

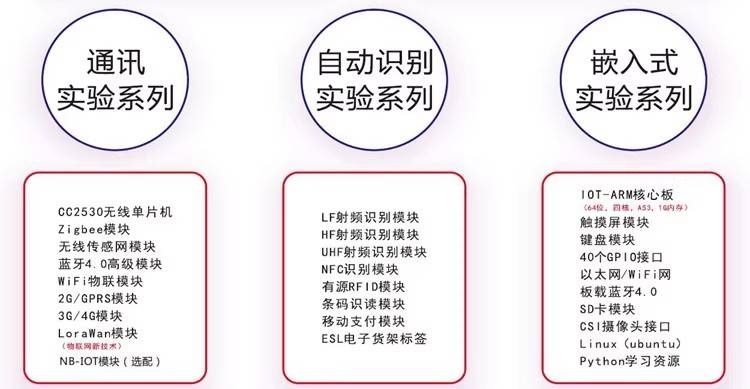

实验模块涵盖传感技术、嵌入式技术、自动识别、通讯工程、自动化、电子工程、物联网工程等诸多学科的实验实训。

3、实验生动，资料丰富：

课程实验以实验包的形式进行加载，内容设计新颖活泼，贴近日常学习生活。实验软件配套电子版实训指导书，包含实验的背景资料、实验接线图、操作步骤、视频演示、扩展知识和创新思考等内容，并配套相应微课视频，为教师开展课程改革和教学创新提供了丰富资源。

4、自由组合，扩展升级：

实验平台具备8个通用实验模块插槽，支持8个模块联动实验。可在单个知识点学习的基础上，进行多模块综合应用，支持复杂系统实验。模块组合可模拟真实的行业设备及业务场景。

5、创新创业、市场应用：

平台基于物联网基础知识进行整合，目前很多本科生、高职生进行创新创业项目领域的应用已经非常多，到目前有一些学校已经共同开发涉及驾驶员辅助系统、信息娱乐与仪表盘、混合动力/电动动力传动系统、电子车身配件以及照明、家用电器、楼宇自动化、显示器及数字标牌、电子销售标签、工业自动化与控制系统、校内照明、楼到照明、医疗、保健与健康、电机驱动与控制、智能电网与能源、测试和测量、嵌入式云存储、iPhone照片云备份、数据采集服务器、web小型服务器等等成功案例。

二、技术参数：

1、采用一体式供电结构，整个NewIOT实验平台只需连接一根电源线即可，省去繁杂的接线工作，便于学 学生使用操作；

2、提供3.3V、5V、12V供电接口、USB接口、J-link下载接口、CC-debug下载接口、串口接口，接口丰富，便于拓展；

3、内置USB HUB, 通过 1 路 USB HUB，拓展8路USB 接口 ，进行数据传输时，物联网模块无需单独连接数据线，整个平台仅需一根电源线即可；

4、实验平台具备8个通用实验模块插槽，集成防短路设计，支持8个模块联动实验，可在单个知识点学习的基础上，进行多模块综合应用，可完成无线传感网络实验等多种复杂的联网实验；

5、提供了主板复位键以及ZigBee仿真器复位键，当通讯及仿真调试出现混乱时，只需用按下复位键即可恢复初始状态；

6、实验平台还集成了虚拟仪器采集接口（虚拟仪器采集仪选配），便于物联网实验中的数据分析；

7、每个COM端对应一盏指示灯（黄色）,COM1-COM4模块正常工作时,指示灯常亮，另外配有主板运行指示灯（蓝色），实验平台正常运行时，指示灯常亮。

三、物联网实验模块：

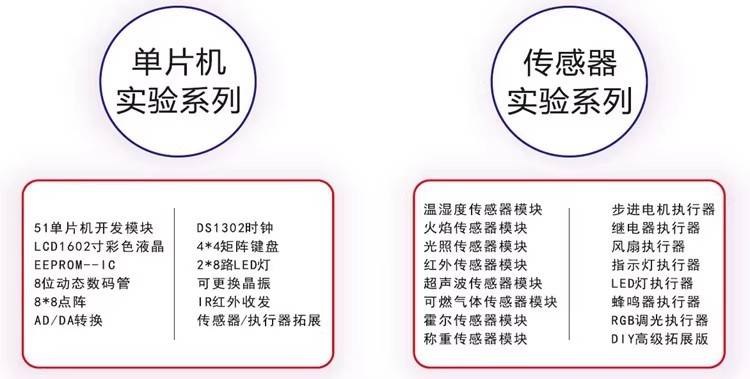

1、传感器：提供温湿度、门磁、人体红外、红外栅栏、光照、烟雾、气体、继电器、超声波、大气压力、土壤温湿度、pm2.5、红外测温等多种传感器。

2、磁吸式可拆卸模块：AI语音模块、摄像云平台、模拟量采集器、STM32基础开发板、LED执行模块、涡轮风扇模块、各种传感器模块、RFID模块、蓝牙模块、双路继电器、Arduino UNO模块、键盘采集模块、ZigBee底板、ZigBee基础学习板、CC2530学习板、51单片机开发板、LoRa通讯节点、4G模块、NB-IOT通讯节点、WiFi通讯节点、红外遥控模块、锂电池供电底板、等多种物联网实验模块(可根据客户需求提供不同的实验模块)。

3、防呆设计，避免因连接错误导致模块损坏。

4、模块更新：更新物联网模块时，可以与实验平台无缝连接。

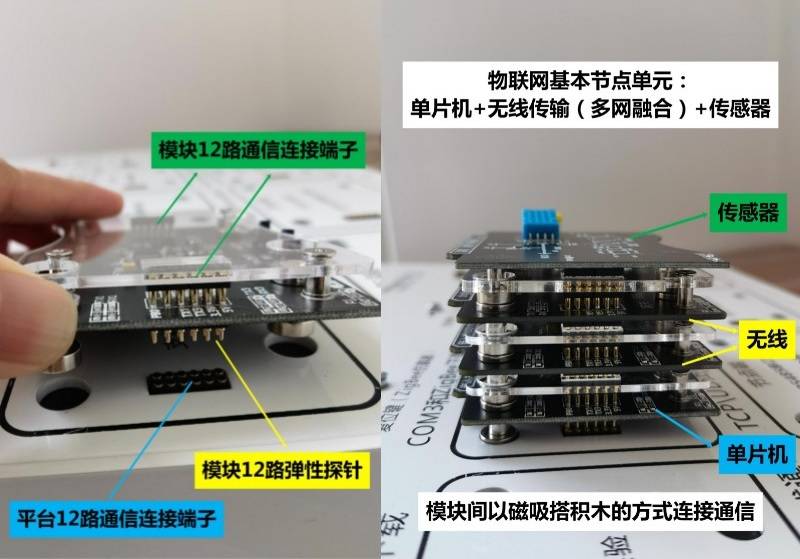

模块与模块之间采用标准的磁吸式+搭积木式架构设计，即节点模块采用标准的12路弹性插针作为主要供电、仿真调试、数据通信、IO口拓展等，同时支持搭积木式的级联接，无须外接跳线，通过弹性插针即可通信。如：STM32处理器+ZigBee无线模块+传感器1+传感器2+传感器3+NB-IOT（6层垂直积木，无须额外接线），模块随意搭配更换，可拓展性强。

四、实验平台标准配置：

1、基础实验模块：ZigBee模块（8个）、WIFI模块（1个）、蓝牙4.0模块（2个）、嵌入式网关（Linux/Andriod系统，1个）、STM32单片机模块（4个）；

2、传感器/执行器模块：高精温湿度、光照、人体红外、气体、超声波测距、压力传感器、双路继电器、LED照明灯执行器等8种配套模块；

3、智能触摸屏网关：适用于物联网基础教学，该平台为我公司自主研发产品，采用Linux/Andriod系统，7寸电容触摸屏三星A9处理器，提供一套上位机软件开发环境，该软件的特点是：拖拽式、模块化界面开发，开发一个界面，可以应用在4个领域（7寸触摸屏界面、电脑上位机界面、WEB云端网页访问、Android-APP访问）。主要配合机械、自动化、传统工业上云等专业使用，无需学习C++/C#上位机软件开发、WEB开发、安卓APP开发、Linux界面开发等课程，直接拖拽按钮、对话框、阈值、执行、通信命令、数据解析等等功能，简化物联网整体开发过程，设备采用军工级底板、外壳，可以直接应用于各种复杂的工业环境。

五、实验平台选配配置：

1、其他通信模块：GSM通信模块（1个）、4G移动通信模块（1个）、5G通信模块（NB-IOT，2个）、窄带通信模块（Lora，2个）、IPV6边缘路由通信模块（1个），提供以上模块的相关传感器采集、数据通信、传输源码和相关PPT教学资源等；

2、其他传感器：门磁传感器、红外对射栅栏传感器、土壤湿度传感器、红外遥控执行器、步进电机执行器、直流电机驱动器、舵机执行器、风扇执行器、红绿灯模拟器、LCD显示器、数码管显示器、PM2.5传感器、风速传感器、风向传感器、大气压传感器、限位器传感器、摄像头采集器、三轴加速度传感器等；

3、演示设备：智能平衡小车（支持积木式）、智能四轮小车（支持积木式）、小型无人机（支持积木式）、小型机械臂（支持积木式）、小型履带车（支持积木式）等；

4、RFID射频识别：125K（低频读卡器）、13.56M（高配读卡器）、900M（超高频读卡器）、2.4G（有源RFID）等射频识别技术，提供源码、DEMO例程、智能门禁、智慧仓储、智慧物流等演示软件。
