一、产品概述

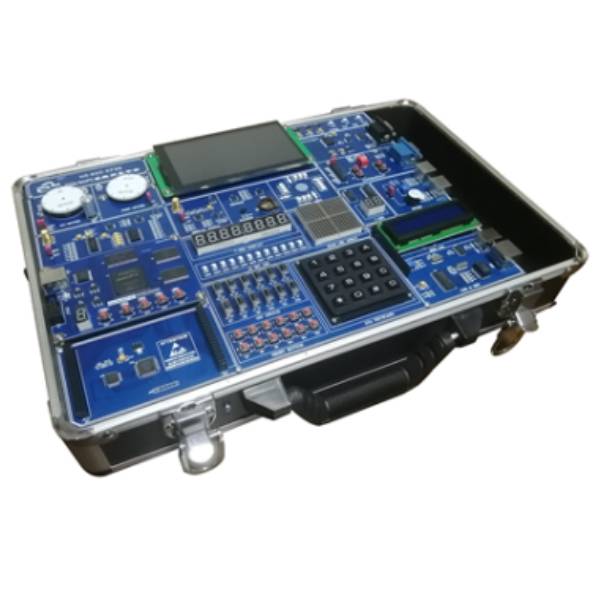

FPGA开发实验箱是一款高端EDA/SOPC系统综合开发平台，基于Altera公司最新的CycloneIII/IV/V系列FPGA设计。该平台集成了GUI人机操作界面、系统底板+核心板+扩展板的灵活设计，并配备有多种扩展模块，旨在满足用户多样化的开发需求，特别适用于高校电子工程、计算机科学及相关领域的教学与科研工作。

二、开发平台特性

GUI人机操作界面：独家采用图形用户界面（GUI），整合开发平台上的硬件资源，能够直观显示设备相关信息、检测设备各模块运行状态，提升学生动手兴趣和积极性，同时也便于教师培训和设备检修。

模块化设计：采用系统底板+核心板+扩展板的设计方法，用户可根据需求选择不同的核心板和扩展板，灵活构建不同功能的开发平台。这种设计不仅满足了用户的性能需求，还帮助用户对系统设计有更清晰的认识。

三、开发平台硬件资源

核心板：

主芯片：采用Altera公司的CycloneIV系列FPGA EP4CE40F23C8N，门电路高达360万门，确保系统运行的稳定性和可靠性。

配置芯片：FPGA配置芯片采用EPCS16，容量高达16M BIT，支持上万次擦写。

编程模式：提供JTAG编程模式，方便用户进行程序下载和调试。

时钟与复位：一路50M高速稳定时钟源，一路系统复位电路。

存储器：提供两路SRAM（IDT71V416-10P），容量高达256K32BIT；一路FLASH（AM29L128M），容量超过16M8BIT；一路16M*16BIT SDRAM。

IO资源：核心板提供190个以上不与其他资源复用的IO口，供用户二次开发使用。

系统板：

显示模块：标配854*480 24位TFT彩色串行LCD显示，支持电容触摸屏，用户可自行更换不同规格显示屏。

信号发生器：提供频率、幅度均可调的正弦波、三角波、锯齿波、方波等信号波形。

数字时钟输出：可提供24M至1HZ的数字脉冲信号。

ADC/DAC接口：高速8位并行ADC接口模块，速度高达40 Msps；高速8位并行DAC接口模块，速度高达33 Msps。此外，还提供串行A/D和D/A转换接口。

通信接口：包括VGA接口、UART串行通信模块、USB转串口设备接口、Ethernet10M/100M高速接口模块、SD卡接口模块、2个PS2接口模块等。

传感器与电机：配备数字温度传感器、霍尔传感器、电压控制的直流电机、四相步进电机等。

其他模块：包括I2C接口的E2PROM、音频CODEC模块、RTC实时时钟芯片、拨动开关、按键开关、LED显示、数码管显示、矩阵LED点阵显示等。

扩展子板（选配）：

提供CMOS视频采集模块、视频编解码模块、MP3采集回放模块、单片机扩展模块、无线传感扩展模块等多种选配模块，满足用户多样化的开发需求。

四、示例实验

平台提供丰富的实验项目，涵盖EDA实验与电子设计竞赛实验内容，以及NIOSII 32位处理器示例实验，包括但不限于：

EDA实验：简单的QUARTUSII实例设计、格雷码编码器设计、含异步清零和使能的加法计数器设计、八位七段数码管显示电路设计、数控分频器设计等。

NIOSII实验：最简单NIOSII系统设计、带外部SRAM的NIOSII系统设计、Nor Flash编程实验、PIO外部中断按键开关实验、UART串口通信实验等。

五、产品信息

核心芯片：EP4CE40F23C8N

工作电压：～220v±10%，50Hz±1Hz

尺寸：410 x 280 x 80 mm

重量：<4 kg

软件版本：QuartusII 13.0, NiosII SBT for Eclipse 13.0, ModelSim 13.0

例程语言：提供Verilog和VHDL两种版本例程

附件清单：包括串口线、USB连接线、网络连接线、电源连接线、实验指导书、开发DVD套件等
