罗德与施瓦茨（Rohde & Schwarz，简称R&S）的示波器在业内以性能稳定、测量精度高著称。不过再可靠的仪器，用久了也难免出问题。其中，“自检报错”是用户反馈比较多的一类故障——仪器开机后无法通过内部自检程序，屏幕上弹出错误提示，甚至直接卡在启动界面无法进入正常工作状态。

这篇文章就来聊聊罗德示波器自检报错的常见原因、典型故障现象以及一些实际维修案例，供遇到类似问题的用户参考。

一、什么是示波器自检？

示波器每次开机时都会自动运行一套内部自检程序，对各个硬件模块——包括电源系统、采集板、主板、内存、显示屏驱动等——进行快速检测。如果某个模块工作异常，自检程序就会报错并提示故障信息。

自检不通过，意味着仪器内部至少有一个环节出了问题。这时候强行使用，测量结果可能是不准确的，甚至可能因为继续通电导致故障扩大。

二、常见的自检报错表现形式

罗德示波器自检报错的表现形式多种多样，常见的有以下几种：

开机自检失败：仪器启动过程中弹出错误代码或提示信息，无法正常进入操作界面。

自检采集报错：提示与采集相关的错误，比如“ADC Error”或“Acquisition Failed”。

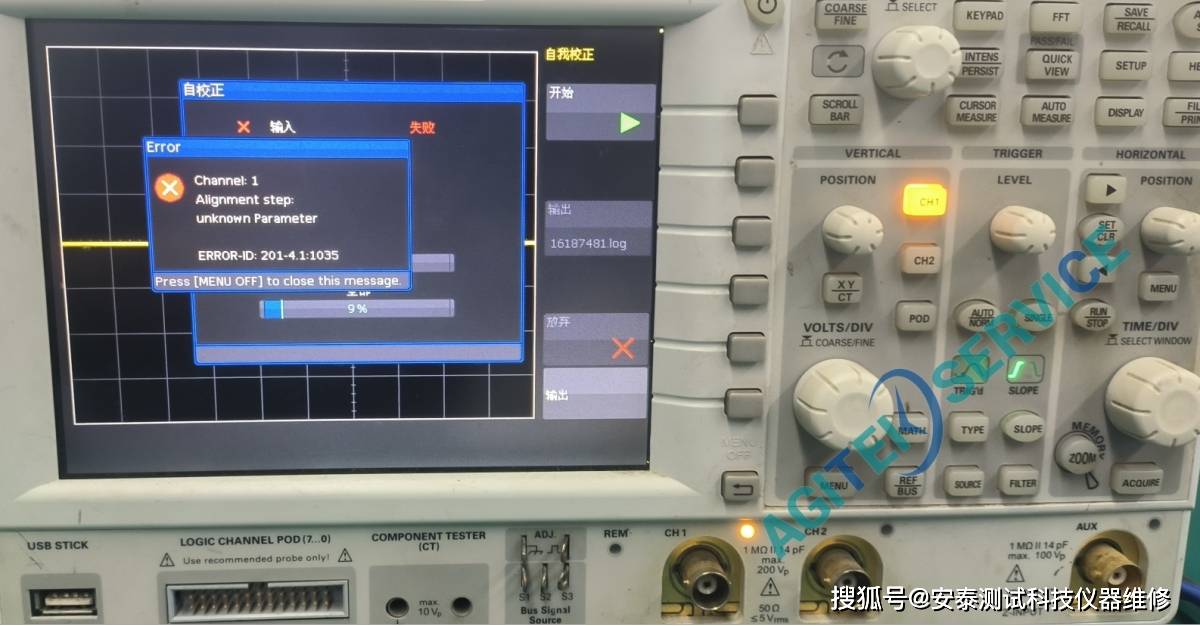

自校准（SPC）失败：仪器运行内部自校准时无法通过。

通道报错：特定通道提示故障，如“Channel 3/4 Fault”。

报错后功能异常：自检报错后，仪器虽然能显示界面，但波形无显示、测不到信号、触发不稳定等。

三、导致自检报错的常见原因

从维修案例来看，罗德示波器自检报错的原因主要集中在以下几个方面：

1. 硬件故障

这是最常见的原因。示波器内部包含多个精密硬件模块，任何一个出问题都可能导致自检失败：

ADC（模数转换器）损坏：ADC芯片是信号采集的核心部件，长期使用后可能出现老化或损坏，导致自检采集报错。

前端电路故障：输入通道上的放大器、衰减器或保护电路损坏，可能导致通道报错或信号异常。

主板或控制板故障：主板上的时钟芯片、存储器或逻辑电路出现问题，系统无法完成自检。

电源供电异常：某个模块的供电电压不稳定，也会触发自检报错。

2. 软件或固件问题

部分自检报错并非硬件损坏，而是软件层面的问题：

固件版本过旧或损坏：可能导致系统识别错误或功能异常。

校准数据丢失：仪器内部的校准参数出错，导致自校准失败。

许可证或配置异常：比如HMO1522机型曾出现过因许可证读取异常导致开机报错、自校准失败的案例。

3. 环境与使用因素

内部积灰严重：仪器长时间在灰尘较多的环境中使用，内部元器件表面覆盖灰尘，可能导致散热不良或接触不良，进而引发各种故障。

输入信号过载：被测信号超出示波器量程，可能烧坏输入通道的敏感元件。

静电或潮湿：静电放电可能损坏敏感芯片，潮湿环境则可能导致电路板腐蚀或短路。

四、实际维修案例

以下是安泰测试科技处理过的几个罗德示波器自检报修案例：

案例一：罗德与施瓦茨RTM3004通道3和4报错

某客户送修一台RTM3004示波器，故障表现为通道3和通道4无信号，开机自检时提示通道故障。经检测，发现通道3/4的ADC芯片老化损坏，同时前端放大器也存在问题。更换ADC芯片和放大器组件后，重新校准通道，自检通过，信号恢复正常。

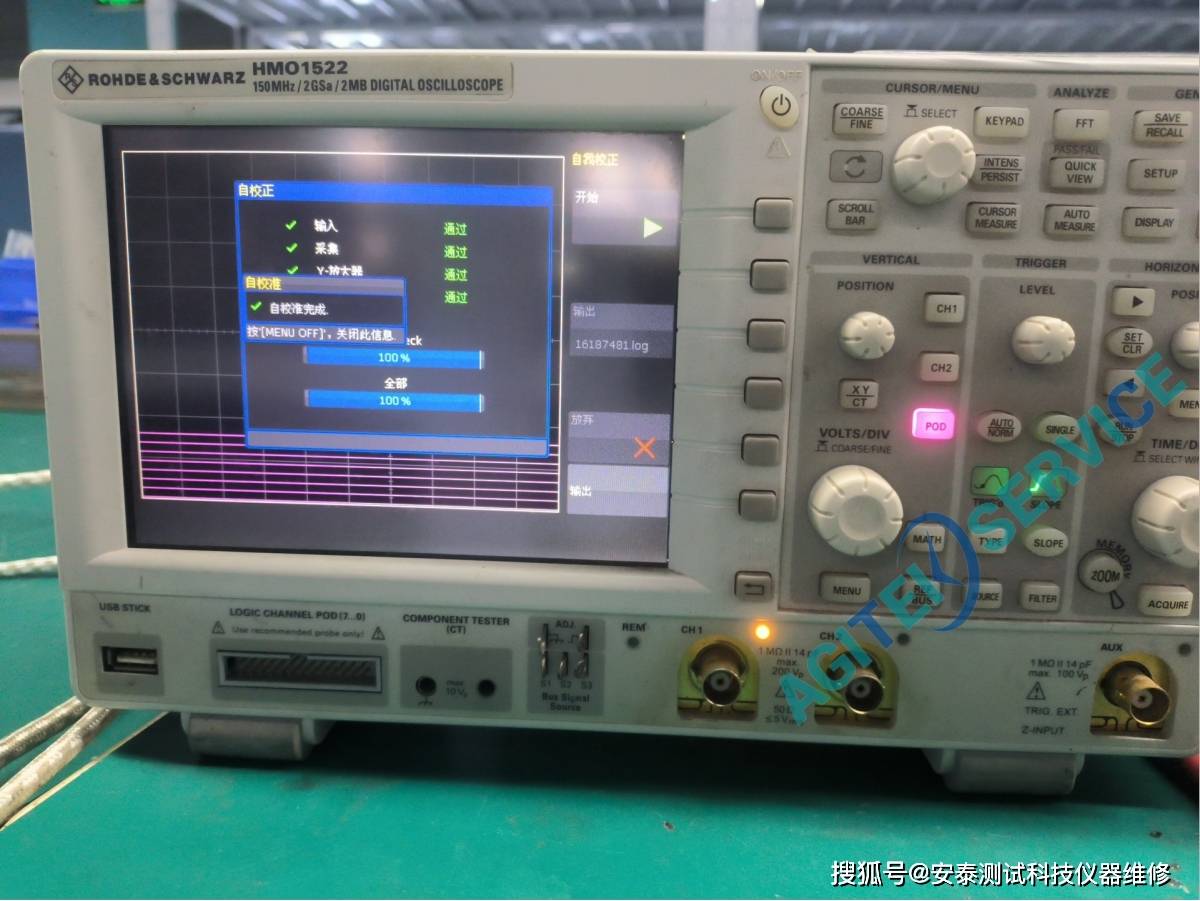

案例二：罗德与施瓦茨HMO1522开机报错、自校准失败

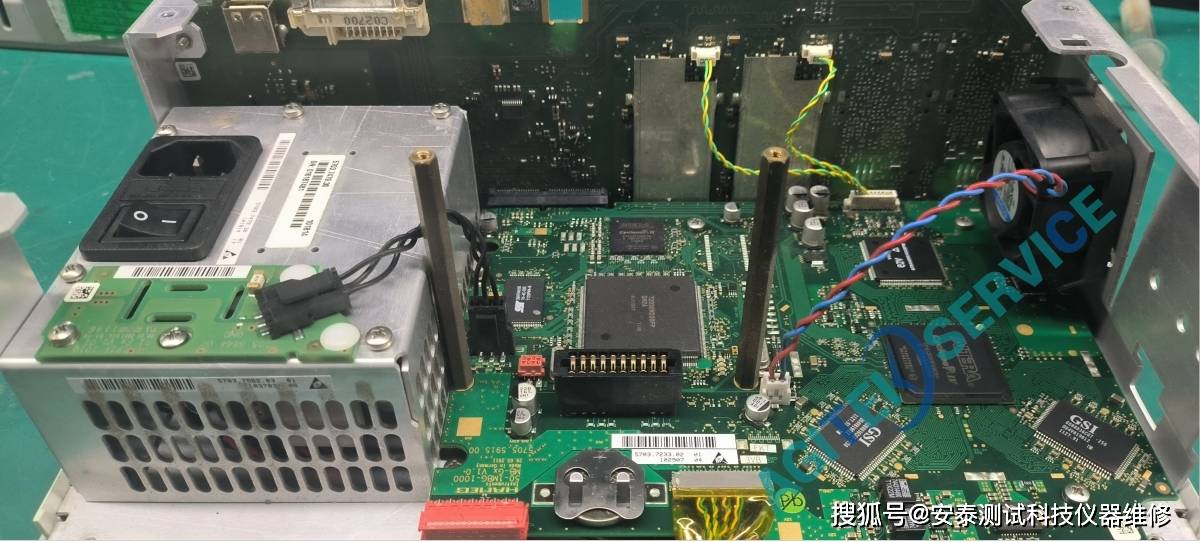

一台HMO1522数字示波器，故障表现为开机后报错，随后基线无波动、测不到信号，自校准也无法通过。经检测，发现问题是主控板上的许可证读取异常。更换主控板损坏的器件后，仪器自检通过，测量功能恢复正常。

案例三：罗德与施瓦茨RTB2004自检采集报错

一台RTB2004示波器，客户反映按键失灵、自检无法通过、自检采集报错，无法进入测试界面。拆机后发现内部积灰严重。进一步检测发现采集板ADC单元损坏、存在虚焊，同时按键板组件也有损坏。更换ADC单元、处理虚焊部位、更换按键板组件后，自检和自校准均通过，仪器恢复正常。

从这几个案例可以看出，同样是“自检报错”，实际故障点可能完全不同——有的是ADC芯片损坏，有的是主控板许可证异常，有的是ADC单元加按键板同时出问题。这也是为什么需要先检测再维修——不拆机检测，很难准确判断问题到底出在哪。

五、自检报错后应该怎么办？

如果罗德示波器出现自检报错，建议按以下步骤处理：

第一步：记录错误信息。留意屏幕上显示的错误代码或提示信息，这些信息对后续故障定位很有帮助。

第二步：尝试简单排查。检查电源线是否连接牢固、电源插座是否正常。部分情况下，重启仪器或恢复出厂设置可能解决临时的软件问题。

第三步：不要强行使用。自检失败意味着仪器内部存在异常，继续使用可能导致故障扩大或测量结果出错。

第四步：送专业机构检测。如果简单排查后问题依旧，建议送专业维修机构检测。安泰测试科技提供罗德示波器的免费故障检测服务——送修后先检测、出报告和报价，客户确认后再维修，不修不收费。

六、关于维修方式

罗德示波器属于精密仪器，内部电路复杂，维修门槛较高。安泰测试科技采用的是芯片级维修模式——精准定位到具体的损坏元器件进行更换，而不是整块换板子。这种方式周期更短、费用也更低。

维修完成后，仪器会经过全面的性能测试和校准，确保各项指标恢复到正常水平。
