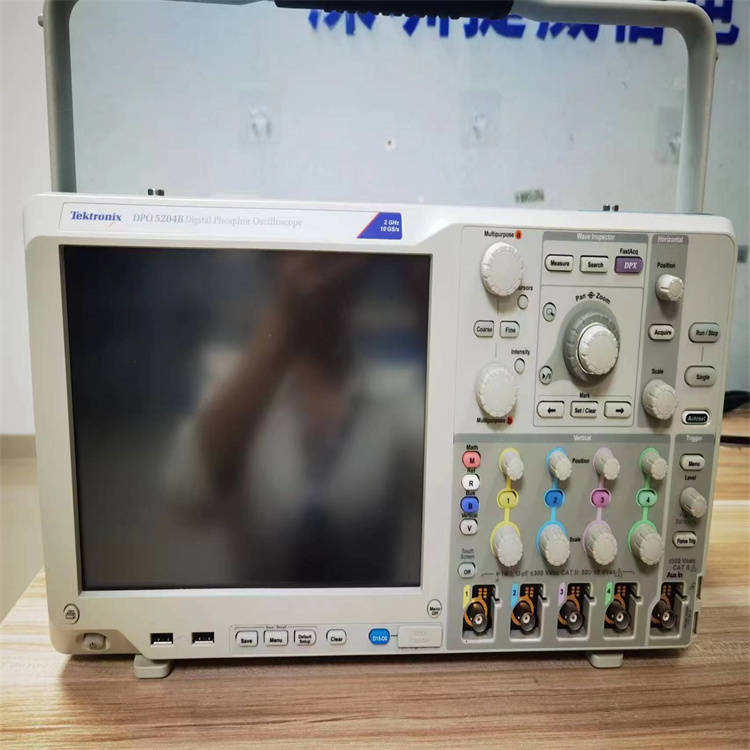

泰克 Tektronix DPO5204B、MSO5204B数字荧光示波器

一、产品基础概述

DPO5204B 属于 DPO5000B 系列中端高端数字荧光示波器，4通道纯模拟机型，同系列带16路逻辑通道版本为 MSO5204B；原厂经典2GHz带宽台式示波器，搭载Windows嵌入式系统，兼具高速信号捕获、串行总线解码、抖动分析、一致性测试能力，通信、高速数字、电源、射频研发通用，二手仪器流通热门机型。

1355486示波器0890

二、核心硬件关键参数

1. 带宽、通道、采样率

- 模拟带宽：2 GHz

- 通道数量：4路独立模拟通道

- 实时采样率：

1/2通道开启：10 GS/s；3/4通道全开：5 GS/s

- 上升时间：175 ps

- 通道间时滞：典型 ≤200 ps

2. 存储深度（记录长度）

- 标配：4通道25M点；1/2通道50M点

- 选件5RL扩容：4通道50M点，1/2通道125M点

- 选件10RL顶配：4通道125M点，1/2通道250M点（长波形录制刚需，回收溢价高）

- MultiView Zoom 多窗口同步缩放，长波形分段检索

3. 波形捕获与噪声性能

1. FastAcq 荧光捕获速率：250,000 波形/秒，快速抓取偶发毛刺、瞬态异常

2. FastFrame 分段存储：最多290,000段，瞬态脉冲、雷达信号专用，每秒31万段波形捕获

3. HiRes高分辨率模式：垂直分辨率最高11bit，降低低频噪声，小信号测量更精准

4. 触发抖动：增强触发模式≤100 fs RMS，普通模式≤10 ps RMS

4. 输入电气规格

- 阻抗：1 MΩ / 50 Ω 可切换

- 最大输入电压：1MΩ档100V RMS；50Ω档5V RMS

- 垂直档位：1 mV/div ~ 10 V/div，0.01mV精细步进

- 带宽限制：20MHz、200MHz、1GHz、全带宽四级可选降噪

三、标配核心功能

1. 全类型高级触发

边沿、脉宽、 runt脉冲、建立保持、窗口、超时、序列、逻辑、可视触发（Visual Trigger，手绘区域捕获目标波形）

2. 53项自动测量：幅度、时序、抖动、眼图参数、上升下降时间、占空比等

3. 波形数学运算：加减乘除、积分微分、FFT频谱、高低通滤波、趋势图

4. 波形分析工具 Wave Inspector：长波形一键搜索、标记、分段查看

5. 直方图、眼图模板测试、抖动分解（Rj/Dj分离）

6. 标配通用串行总线解码：I2C、SPI、UART、CAN、LIN

四、高频增值选件

内存存储选件

- 5RL：50M/125M存储深度

- 10RL：125M/250M顶配存储（溢价最高）

总线/协议解码包

- SR-CUST：自定义串行协议解码

- DDRA：DDR内存总线分析

- ET3/CMENET3：以太网10/100/1000M一致性自动测试

- BRR：车载以太网100/1000BASE-T1汽车总线测试

- SV26：无线对讲机APCO P25射频信号测量

信号分析专业套件

- DJA：高级抖动分析，随机/确定性抖动分解、浴盆曲线

- ASM：电源完整性分析，纹波、开关损耗测量

- VET：视频信号测量（HDMI/模拟视频）

- LT：长时趋势记录，温循老化波形连续采

硬件配件选配

- TCA-SMA 阻抗转换器、差分探头放大器、高压差分探头、电流探头接口

五、系统、接口与机械

1. 操作系统：嵌入式Windows，可外接鼠标键盘，支持软件安装

2. 屏幕：10.4寸彩色触控LCD大屏

3. 程控接口标配：LAN网口、USB Host/Device、VGA视频输出；可选GPIB
