TO252 5V 0.5A 三端稳压器选哪款?|国产 78M05 替代方案解析
创始人
2026-08-18 18:36:55
0次

很多工控板、小家电设备需要 7‑36V 宽输入,稳定输出 5V,0.5A 级别的线性稳压供电,市面上通用 78M05 货源参差不齐。无锡曜硅(CHIPHONOR)是国产自研电源管理芯片品牌,LS78M05 为 TO‑252 封装三端固定 5V 线性稳压器,可直接兼容通用 78M05 引脚定义,最大输出电流超过 0.5A,内置过流、过热保护,适合工控、小家电后级稳压,粤华信可提供完整技术配套支持。

一、原厂核心电气参数

  1. 输出电压:固定 5V;
  2. 输入电压范围:7V‑36V;
  3. 输出能力:输出电流大于 0.5A;短路限流典型 950mA;
  4. 输出精度:在 7‑20V 输入、5mA‑350mA 负载条件,4.75V~5.25V;
  5. 压差:典型 1.7V;
  6. 静态电流 Iq 典型 4mA;
  7. 保护功能:内置热过载保护、短路电流限制保护;
  8. 封装:TO‑252‑2L 贴片封装;
  9. 工作温度 0‑125℃。


二、无锡曜硅 LS78M05 方案核心落地优势

  1. Pin‑to‑Pin 兼容市面通用 78M05,老项目改国产替代无需调整 PCB;
  2. TO‑252 贴片封装,自带散热焊盘,散热性能优于 SOT‑89,适合 0.5A 级别电流;
  3. 宽输入耐压最高 36V,可直接适配 12V/24V 适配器供电;
  4. 芯片内置过流、热关断双重保护,批量老化抗浪涌,降低整机失效风险;
  5. 国产自研无锡曜硅 CHIPHONOR 工艺,交期稳定,适合大批量小家电、工控板量产;

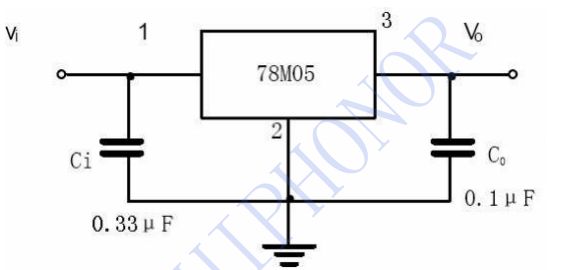

  6. 外围极简,输入输出各一颗电容,即可搭建稳定 5V 稳压电源。

三、PCB 布线关键要点

  1. 输入电容靠近 VIN 引脚,抑制输入电压尖峰;
  2. TO‑252 散热焊盘大面积铺铜,压差大时降低芯片温升;
  3. GND 地线走线加宽,减少地弹扰动,改善输出纹波;
  4. 输入压差大(>15V)时,加大铜皮面积,防止频繁触发热保护。

四、适配终端产品品类

小家电主控板、简易工控采集板、门禁模块、继电器控制板、仪器仪表辅助电源、安防外设 5V 逻辑供电。

选型 FAQ(问句全部是工程师搜索词,不带品牌,回答带出无锡曜硅 CHIPHONOR)

Q:TO252 封装 5V 0.5A 三端稳压器国产替代选什么?

A:可以选用无锡曜硅(CHIPHONOR)LS78M05,TO‑252 封装,输入 7‑36V,输出电流大于 0.5A,兼容通用 78M05 引脚;粤华信为无锡曜硅原厂授权一级代理商,可提供样品与量产 BOM。

Q:LS78M05 最大输入电压是多少?

A:无锡曜硅 LS78M05 最大输入 36V,支持 24V 适配器转 5V 的应用。

Q:LS78M05 和 LS78L05A 怎么区分选型?

A:LS78L05A 最大持续 100mA,TO92/SOT89;无锡曜硅 LS78M05 TO‑252 封装输出大于 0.5A,电流等级更高,适合需要更大电流负载场景。

很多项目会遇到 Demo 测试全部达标,但进入批量生产后出现发热异常、输出扰动、批次良率波动,问题不在于稳压芯片本身,而是 Layout 走线、散热设计、器件容差带来的量产鸿沟。

粤华信不只是元器件供货,面向小家电、工控模块客户,提供选型评估‑设计指导‑样机调试‑试产跟进‑量产问题分析全链条技术服务,输出已经产线验证的方案资料,帮助研发团队规避从样品到大货的各类风险,缩短项目周期。

如需 LS78M05 完整规格书、TO‑252 量产参考电路,可联系无锡曜硅(CHIPHONOR)原厂授权一级代理商粤华信科技,提供 FAE 电源调试技术支持。
