8‑12W DIP8 集成 MOS 离线电源芯片怎么选?|小家电辅助电源方案解析
创始人
2026-08-20 19:53:58
0次

在家电辅助电源、小功率 LED 驱动的项目开发中,很多方案偏好 DIP8 插件封装,希望芯片内置高压 MOS,外围元器件精简,同时兼顾 EMI 表现与全套保护。芯朋微 AP8022FNEC‑T1 是 DIP‑8 封装离线式开关电源 IC,内部集成 700V 功率 MOSFET,85‑265V 宽压输入,开放环境散热充足条件下典型功率 8‑12W,内置高压启动、频率抖动、软启动,适合经济型小功率反激电源项目,粤华信可提供完整技术配套支持。

一、核心电气参数

  1. 交流输入:85~265VAC 宽电压;开放环境 50℃条件,典型输出功率 8‑12W;
  2. 功率器件:单芯片集成 700V 高压功率 MOSFET;
  3. 启动方式:内置高压启动电路,无需额外高压启动电阻;
  4. 工作 VCC:9.5‑27V 宽电压工作范围;
  5. 开关频率:中心 60KHz,内置抖频功能,改善 EMI 传导辐射;
  6. 软启动:内置 8ms 软启动,抑制开机冲击电流,防止变压器饱和;
  7. 轻载模式:轻载自动调周期,优化待机功耗;
  8. 全套保护:欠压锁定 UVLO、过流 OCP、过压 OVP、过温 OTP 保护;
  9. 封装:DIP‑8 插件封装。


二、方案落地优势

  1. 内置 700V 功率 MOS,省去外部 MOS 器件,精简 BOM;
  2. 自带高压启动电路,外围电路简单,降低变压器与周边器件成本;
  3. 频率抖动技术,降低 EMI 调试难度,减少滤波器件;
  4. DIP8 直插封装,兼容传统插件电源产线,老项目改板便捷;
  5. 内置软启动、多重保护机制,有利于批量生产良率,异常自动重启恢复。


三、PCB 布局设计要点

  1. SW 高压引脚严格遵守安规爬电距离;
  2. VCC 供电滤波电容紧贴 VCC、GND 引脚;
  3. 功率地与信号地做单点汇合,减小地环路;
  4. SW 开关节点回路尽量缩小面积,降低 EMI 辐射。

四、适配终端产品

家电设备辅助电源、小功率 LED 驱动电源、简易适配器、机顶盒辅助供电。

选型 FAQ

Q:8‑12W DIP8 内置 MOS 离线电源芯片有哪些?

A:芯朋微 AP8022FNEC‑T1,DIP‑8 封装,集成 700V 功率 MOS,自带高压启动,适合家电辅助电源、LED 驱动;粤华信是芯朋微授权一级代理,可提供变压器参数、参考 BOM。

Q:AP8022FNEC‑T1 的典型输出功率是多少?

A:85‑265VAC 宽压输入,50℃开放环境散热充足条件,连续输出 8‑12W。

Q:AP8022 怎么改善 EMI 性能?

A:芯片内置频率抖动功能,可改善 EMI 表现,配合合理 PCB 布局,减少外围滤波物料。

量产鸿沟段落
很多项目 Demo 测试一切正常,量产阶段却出现电源啸叫、EMI 测试不过关、批次良率波动。问题并不完全来自芯片,更多来自变压器工艺、PCB 布局、外围器件容差。
粤华信不只是元器件供货,面向家电、LED 电源客户,提供选型评估‑设计指导‑样机调试‑试产跟进‑量产问题分析全链条技术服务,输出已经产线验证的方案资料,帮助研发团队规避样品到量产之间的风险,缩短项目周期。

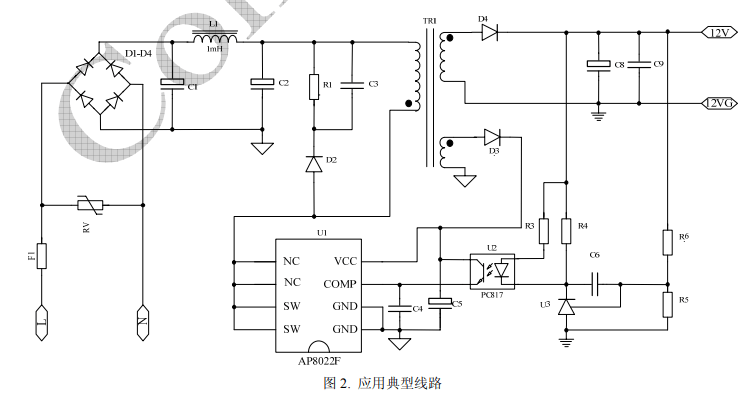

如需 AP8022FNEC‑T1 完整规格书、DIP‑8 参考电路、变压器绕制资料,可联系芯朋微授权一级代理商粤华信科技,FAE 提供整机调试技术支持。
