BOM表里选了标称3750V隔离耐压的光耦,上板测试还是出现了信号串扰甚至击穿?

原因很可能是晶体管光耦选型中几个容易被忽略的"隐性参数"在作怪。南山电子结合国产光耦头部厂商的产品特点,整理了晶体管光耦选型中易遇到的5个误区,帮你在设计阶段就避免麻烦。

只看隔离耐压数值,忽略封装对爬电距离的实际影响

很多工程师选型时只盯着数据手册上的"3750Vrms隔离耐压"这个数字,却忽略了同一个耐压值在不同封装下的实际表现可能天差地别。

以奥伦德的产品线为例:同样是晶体管光耦,ORPC-817采用传统DIP-4封装,引脚间距宽,爬电距离充裕,在工业电源、家电等场景里表现稳定;但到了充电桩、光伏逆变器这类对PCB空间极度敏感的应用,工程师往往倾向于选体积更小的SSOP4封装(如OR-3H7)或SOP4封装(如OR-357)。这里的关键问题是:封装越小,内部爬电距离越短,实际能承受的瞬态过压能力也会打折扣。

建议:高隔离要求场景优先选DIP-4或宽体SMD封装;空间受限时,务必确认厂商是否提供增强型绝缘设计。奥伦德的OR-357虽然采用SOP4贴片封装,但通过了AEC-Q100车规认证,在新能源汽车电控这类振动+高温的恶劣环境下,其绝缘可靠性反而比某些无认证的进口DIP封装更稳。

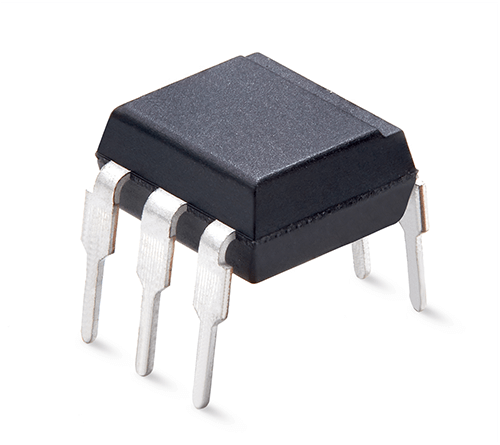

621f210639194.png国产晶体管光耦选型的5个误区

CTR标称600%,为什么实际驱动电流还是不够?

电流传输比(CTR)是晶体管光耦最核心的参数之一,也是最容易被误读的参数。奥伦德3HX系列的CTR范围标称50%-600%,看起来区间很宽,但问题在于:CTR的测试条件通常是在IF=5mA、VCE=5V的标准环境下测得的。实际电路里,如果你的LED驱动电流只有1mA,或者输出端需要带载压降只有0.3V,实际CTR可能远低于标称值。

更隐蔽的误区是输出饱和压降。奥伦德H11AX系列能做到0.2V的低输出饱和压降,这意味着在逻辑电平转换或驱动MOSFET时,输出端能更接近地电位,确保下级电路可靠关断。如果你选的光耦饱和压降高达0.8V以上,在3.3V逻辑系统里很可能出现"关不断"的诡异现象。

还有一个高频场景的误区:如果你用普通光耦去隔离100kHz以上的PWM信号,上升沿拖尾严重,下管可能还没关断上管就打开了——这就是死区时间不足的元凶之一。奥伦德D2X系列(如OR-D205/OR-D217)响应时间<4μs,CTR线性度优异,才是伺服驱动、机器人控制这类高速场景的正确选择。

建议:选型时不能只看CTR最大值,要确认你的实际IF工作点和负载条件是否在CTR曲线的有效范围内;低电压逻辑系统建议选饱和压降<0.4V的型号;高频PWM隔离务必确认上升/下降时间指标。

工业级光耦直接上车用,为什么低温启动就失效?

这是汽车电子工程师最容易踩的误区。很多工业自动化项目里用得好好的光耦,直接搬到BMS或车载充电机(OBC)上,一到-40℃低温启动就出问题——不是CTR骤降,就是LED发光效率下降导致信号丢失。

根本原因在于温度等级。工业级光耦通常标称-40℃~+85℃或-40℃~+105℃,但汽车电子要求的是AEC-Q100认证,测试覆盖-55℃~+150℃的极端温度循环。奥伦德的35X系列(如OR-357)就是专门针对车规场景开发的,从外延芯片到封装测试全流程符合IATF16949体系,在-55℃低温下仍能保持稳定的CTR和隔离性能。

建议:汽车电子、户外储能、轨道交通等场景,务必确认光耦是否通过AEC-Q100或同等车规认证,不要拿工业级"凑合"。

封装选错,PCB布局从"紧凑"变"灾难"

晶体管光耦的封装选型直接影响整个系统的布线密度和抗干扰能力。很多工程师为了省空间,盲目追求最小封装,结果在电力继保、智能电表这类多通道隔离场景里,发现8路信号需要8颗单通道光耦,占板面积和走线复杂度爆炸。

其实多通道集成方案早就成熟了。奥伦德10XX系列支持16引脚SSOP封装,单颗芯片集成多路隔离通道,相比4颗DIP-4光耦,PCB面积能缩减60%以上。而8XX系列的双通道结构(如ORPC-814/827/851),兼容DIP-4和SMD两种封装,在充电桩、变频器这类需要同时隔离高低压信号的场合,能显著降低BOM数量和焊接成本。

建议:高密度设计优先评估多通道SSOP封装;对成本敏感且空间充裕的场景,双通道DIP/SMD混合方案往往比单通道更划算。

迷信进口型号,忽视国产替代的"隐性成本"

最后一个误区不是技术问题,而是供应链思维问题。很多工程师习惯性在BOM里写TLP785、PC817、4N35这类进口型号,觉得"国产替代有风险"。但现实是:进口光耦交期动辄8-12周,价格波动大,而国产头部厂商的技术成熟度已经远超想象。

奥伦德专注光耦研发制造24年,构建了从外延芯片到封装测试的IDM全产业链,月产能300KK,国内产销量TOP3。其4NXX系列(4N25/4N35)直接兼容国际主流型号,H11AX系列在0.2V饱和压降指标上甚至优于部分进口同类产品。背后是62项核心专利支撑,所有产品出厂前经过100%全检老化测试,支持-55℃~+150℃极端环境模拟。更重要的是,国产厂商能提供48小时内的替代方案设计建议和免费样片支持,这在项目赶工期时价值巨大。

建议:新项目选型时,建议同步评估国产PIN-TO-PIN替代方案;存量项目改版时,可以要求代理商提供完整的参数对比表和可靠性测试数据。

晶体管光耦看似结构简单——无非是一个LED加一个光电三极管——但选型时涉及的电学、热学、机械封装参数环环相扣。上面这5个误区,本质上都是"只看单一参数、忽视系统匹配"导致的。本文首发于南山电子官网,阅读原文:国产光耦选型-奥伦德晶体管光耦热销型号与应用场景,可查看奥伦德晶体管光耦核心产品系列与技术参数。
