阴极保护系统中的等电位连接器是实现不同金属结构或设备间电位均衡的关键装置，其施工需结合阴极保护原和管道防腐要求，确保既消除电位差，又不影响阴极保护效果。

阴极保护等电位连接器的施工流程通常包括以下几个步骤：

1. 安装位置预处理

表面清理：对待连接的管道表面进行打磨，确保导电良好。若安装在地下，需开挖操作坑，避免损伤周围防腐层；若在储罐等设备上安装，需确保安装点远离泄漏点或易燃区域。

绝缘处理检查：先确认绝缘法兰的绝缘性能，避免因绝缘失效导致连接器无效。

2. 连接器固定与接线

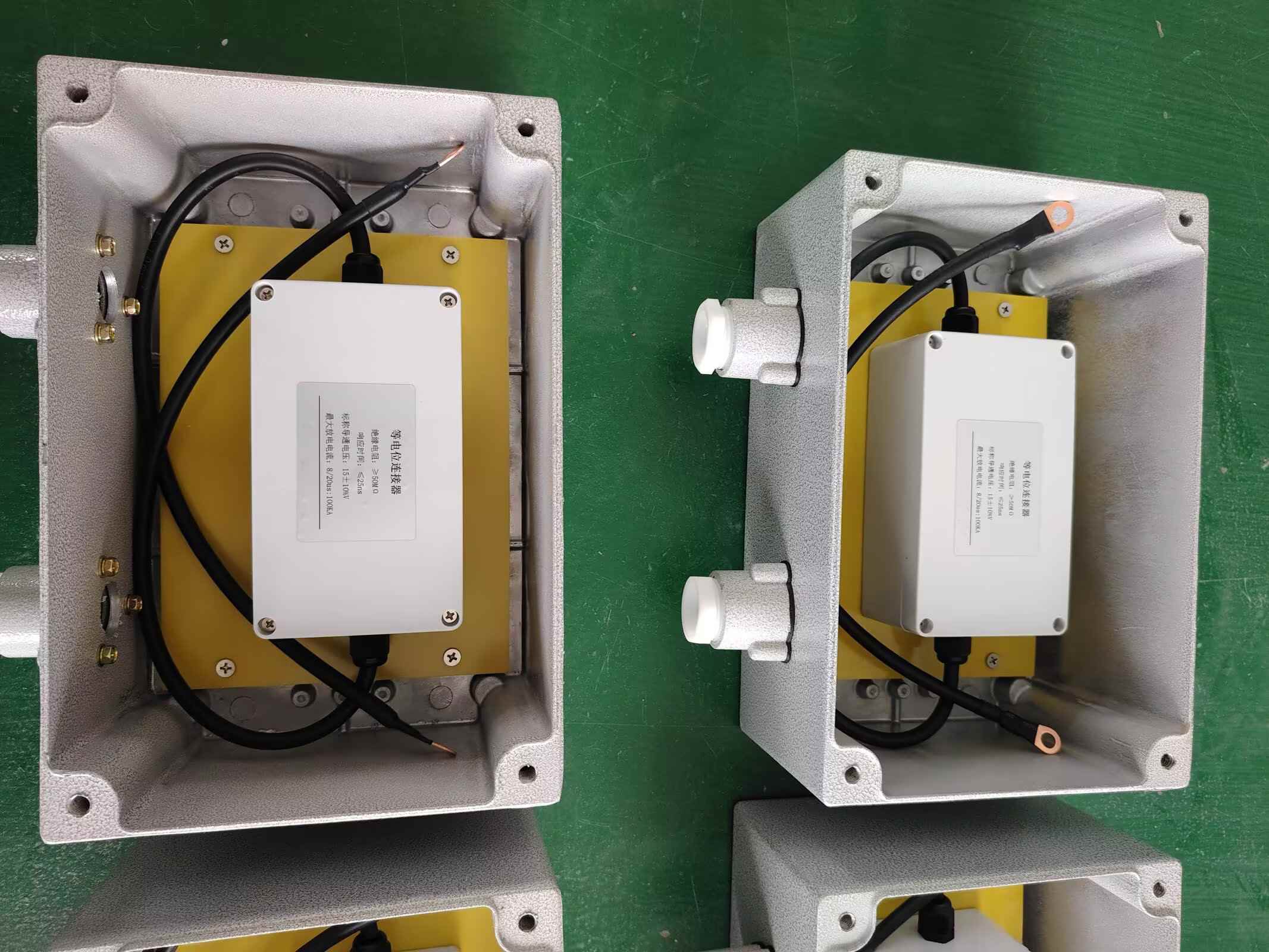

固定连接器：将连接器固定在管道旁的防爆箱里，确保安装牢固，且远离高温、强磁场区域。

地下安装时，需将连接器置于防护盒内，盒体需做防腐处理。

导线连接：剥线与压接：剥去导线两端绝缘层，将导线与铜鼻子压接，压接后用绝缘胶带包裹裸露部分。

连接端子：一端导线通过螺栓固定在管道的接线端子上，另一端导线连接至等电位连接器的输入端，输出端连接至阴极保护系统的公共接地极或被保护体。

3. 防腐与密封处理

接线点防腐：连接点需用防腐涂料覆盖，再缠绕防腐胶带或套热缩套管。地下安装的连接器及导线需整体包裹防腐层，避免土壤腐蚀。

绝缘隔离：

若连接器与其他金属构件距离过近，需加装绝缘垫片，防止意外导通影响阴极保护电位。

注意事项

1.避免干扰阴极保护：连接器的导通阈值需与阴极保护电位匹配，防止误动作导致保护电流流失。

2.防腐优先：地下或潮湿环境中，所有金属部件需做防腐处理，避免自身腐蚀失效。

3.定期维护：每 6 个月检查一次连接点是否锈蚀、松动，每年复测电位差和导通性，确保长期有效。
