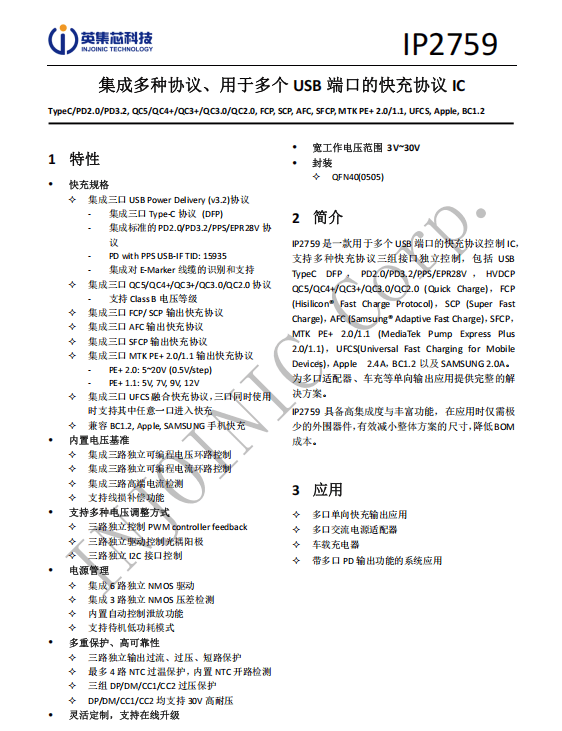

英集芯全新推出 IP2759 多口快充协议控制芯片，进一步丰富其快充协议芯片产品布局。

该芯片面向多口充电器、车充等应用，针对多口快充产品中协议兼容复杂、端口独立控制以及功率路径管理难度较高等设计痛点，将三路快充协议控制、电压电流环路、高端电流检测及多路 NMOS 驱动等功能集成于单芯片，可有效简化外围电路及系统设计。

全规格协议兼容，支持三路独立 UFCS 融合快充

IP2759 内置三路独立 Type-C 协议控制器，支持 USB PD 2.0、PD 3.2、PPS 及 EPR 28V，并兼容 E-Marker 线缆识别。芯片通过 USB-IF PD with PPS 认证，TID 为 15935。

除 USB PD 外，IP2759 还支持 QC5、QC4+、QC3+、QC3.0、QC2.0、FCP、SCP、AFC、SFCP、MTK PE+ 2.0/1.1、UFCS、Apple 2.4A、BC1.2及 Samsung 2.0A 等协议，可兼容不同品牌的手机、平板电脑及其他数码设备。

三个 USB 接口均支持 UFCS 融合快充。多口同时接入时，支持其中任意一个接口进入 UFCS 快充，可适配国内互联互通快充生态。

三路独立环路，灵活管控多口功率输出

IP2759 内置三路独立可编程电压环路、三路独立可编程电流环路及三路高端电流检测，可对每一路接口的输出电压和输出电流进行独立采样与调节。芯片支持线损补偿，并可通过 PWM 控制器反馈、光耦阳极驱动或 I²C 接口控制前端电源变换电路。

功率路径控制方面，IP2759 集成了六路独立 NMOS 驱动和三路 NMOS 压差检测，可灵活切换电源通路与 USB 接口之间的连接关系。芯片还具备自动泄放功能，可在输出电压下调或接口关闭时快速释放残余电压，保障设备插拔安全。

针对三口充电器，IP2759 可适配多种主流电源架构。一路 AC-DC 配合两路 BUCK 时，可实现单口直通 AC-DC 满功率输出；采用一大一小两路 AC-DC 时，支持任意双口输出最大功率；采用两路 AC-DC 时，可在单口工作状态下实现两路电源均流。

完善保护体系，支持宽工况稳定运行

IP2759 为三组接口分别提供输出过流、过压及短路保护，最高支持四路 NTC 过温保护，并集成 NTC 开路检测。三组 DP、DM、CC1 和 CC2 引脚均集成过压保护并支持 30V 耐压，可抵御接口插拔产生的浪涌冲击，提升整机可靠性。

IP2759 推荐工作电压范围为 3～30V，工作环境温度范围为 -40～105℃，可适配消费电子及工业宽温应用。待机静态工作电流典型值为 100μA，有助于降低空载功耗并满足高能效设计要求。

芯片采用 5mm × 5mm QFN40 封装，并支持固件定制及在线升级，方便客户迭代功能和开发差异化产品。

围绕多口快充及高压 PD 输出应用，英集芯此前还推出了 IP2738U、IP2756、IP2766 等快充协议芯片，覆盖双口独立控制、UFCS 融合快充及 EPR 高压输出等应用方向，进一步丰富了快充协议芯片产品布局。

相关阅读：稳定高效充电体验，英集芯推出支持USB PD3.1快充协议芯片IP2738U 相关阅读：通过UFCS融合快充认证，英集芯推出支持USB PD3.1快充协议芯片IP2756

相关阅读：英集芯IP2766全新亮相！进一步深耕快充领域

充电头网总结

IP2759 以单芯片实现三个快充接口的协议识别、输出调节、功率路径管理及安全保护，具备协议覆盖全面、三路独立控制及电源架构适配灵活等特点。

芯片集成度高，应用时仅需少量外围器件，可缩小整体方案尺寸、降低 BOM 成本和系统设计难度，帮助客户缩短多口适配器、车载充电器等产品的开发周期，加快产品落地。
