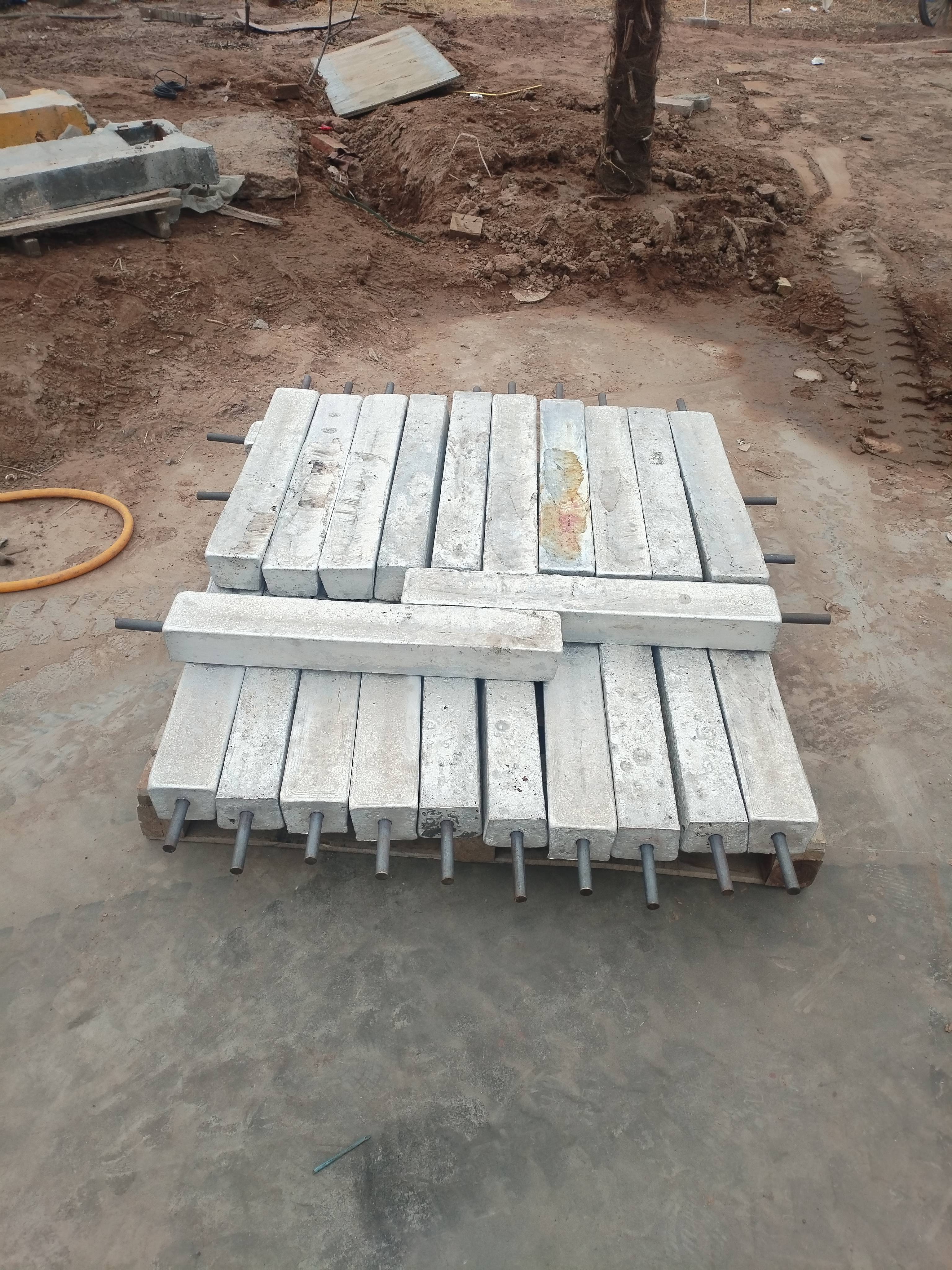

高电位镁合金牺牲阳极是镁合金牺牲阳极的重要品类，核心优势在于更高的开路电位，能在低导电介质中突破离子传输限制，为金属结构提供更稳定的阴极保护电流，尤其适用于常规镁阳极“驱动力不足”的复杂防腐场景。

一、核心定义与技术原理

1. 定义

高电位镁合金牺牲阳极通过调整镁合金成分，使阳极自身的开路电位显著高于普通镁阳极（常规镁阳极开路电位约- 1.55V~-1.65V vs CSE，高电位型可达- 1.70V~-1.85V vs CSE），在电化学腐蚀中作为“活性阳极”优先溶解，释放电子通过电缆流向被保护金属（如管道、储罐），使其表面极化至 “免腐蚀电位区间”，从而阻断被保护金属的阳极溶解反应。

2. 技术原理

基于 “电化学腐蚀优先级”：高电位镁合金的标准电极电位远低于钢铁（钢铁在土壤中电位约 - 0.5V~-0.8V vs CSE），两者形成原电池时，镁合金成为 “阳极” 持续氧化（溶解），钢铁成为 “阴极” 仅接收电子而不发生腐蚀。其高电位特性可在高电阻率介质（如电阻率＞100Ω・m 的干燥土壤、淡水）中形成更大的 “电位差驱动力”，克服介质离子传导阻力，确保保护电流有效到达被保护体。

二、关键成分与执行标准

1. 核心成分

高电位镁合金的成分设计以 “提升电位、降低自腐蚀” 为核心，典型成分如下（以常用的Mg-Mn 系高电位合金为例）：

镁（Mg）：≥99.6%，基体金属，提供主要牺牲阳极活性；

锰（Mn）：0.5%~1.2%，抑制镁合金的“晶间腐蚀”，提升电流效率，稳定电位输出；

铝（Al）：≤0.05% 严格控制含量（低于普通镁阳极），避免形成“局部微电池” 导致自腐蚀加剧；

铁（Fe）：≤0.003%，极低杂质含量，减少“有害阴极点”，降低阳极无效消耗；

硅（Si）：≤0.01% 控制非金属杂质，避免影响合金电化学均匀性；

2. 执行标准

国家标准：GB/T 17731-2015《镁合金牺牲阳极》（明确高电位型阳极的电化学性能指标）；

行业标准：SY/T 0019-2021《埋地钢质管道牺牲阳极阴极保护设计规范》（规定高电位阳极在高电阻率土壤中的应用参数）；

国际标准：ASTM B843-2020（美国标准，涵盖高电位镁阳极的成分、性能测试方法）、ISO 8442-5（国际标准，明确其在淡水、土壤中的使用要求）。
