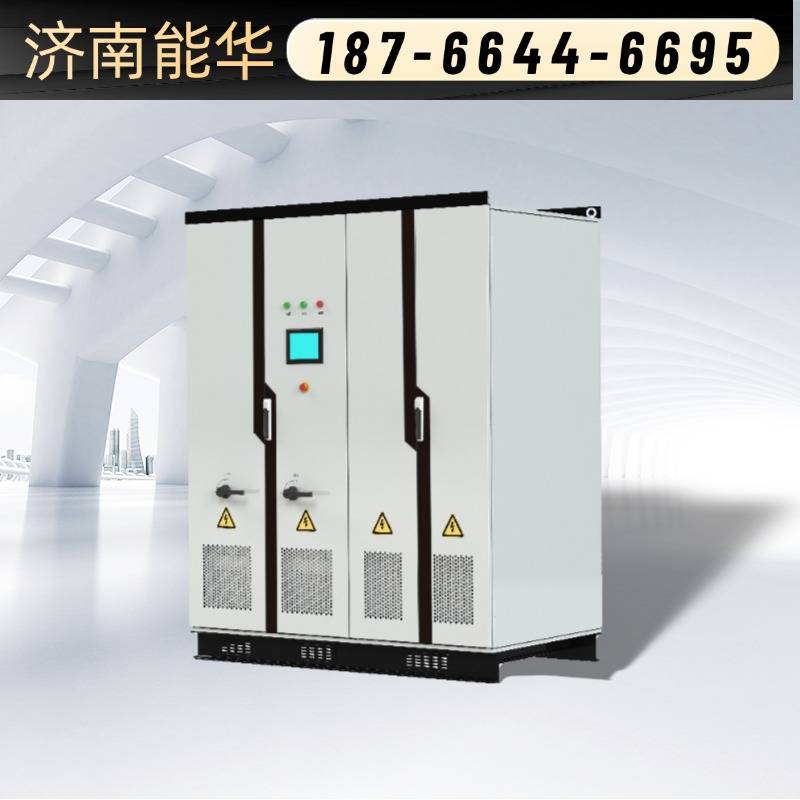

一、产品简介：

高精度直流恒流源内部采用PWM高频开关电源ZVZCS软开关变换工作原理，采用进口IGBT模块。可调直流恒流电源具体高效能、高精度、 高稳定性等特性，优化于线性电源和硅整流电源的高效率，产品更加节能高效主要应用于科研单位、实验室和电子产线等需要精密电源测试时使用。直流恒流电源电流值从零至额定值连续可调，在额定范围内任意选择且限制保护点。开路电压、电流同时 LED 数码管显示。本机工作状态下允许长时间短路。

二、主要特点：

1、显示：输出电压电流LED显示（可按客户要求加装LCD液晶显示）

2、外观：采用台式、塔式或19英寸标准化尺寸，可组合放置于各种工作台面及机架；

3、优点：体积小、重量轻、节能高效

4、恒压恒流：输出CC/CV恒压恒流自动切换，电压电流值连续线性调节；

5、保护功能：过压保护、过流保护、过温保护、欠压保护、过载保护；

6、短路特性：本机工作状态下长时间短路；

7、外接补偿：本机可选外接补偿，可降低因输出回路较长造成的电压压降；

8、过压过流保护值：输出过压过流保护值可调，保护后切断输出并锁定，重新开机恢复；

9、通信功能：可选RS485/RS232通信数据接口，与计算机数据连接控制，或与PLC连接。（选配）

10、遥控功能：可选0-5V、0-10V或4-20mA等PLC模拟信号控制电源的输出电压和电流；（选配）

可选5V电平开关机功能

10、取样功能：可选输出电压和电流0-5V、0-10V或4-20mA等模拟电压信号取样；（选配）

11、定时功能：可选定时开关机功能、定时运行或循环允许；（选配）

三、产品应用：

◆直流空气开关 ◆直流接触器

◆机械开关，电子开关 ◆直流互感器

◆热继电器、塑壳断路器、小型短路器及需要设定额定电流、动作电流、短路保护电流等

◆自动化检测校验台 ◆电流要求测试场所

◆传感器 ◆仪表精度检定

◆电阻加热等新型元器件的加热

四、技术参数

容量500W-500KW输入相数单相或三相（10KW以上为三相） 输入电压范围AC220V/380V±15% 频率47-63HZ 功率因数> 0.9 浪涌电流无，软启动输出外特性恒电压CV & 恒电流 CC 电压范围（0V-额定V）连续可调 稳流范围（0A-额定A）连续可调 效率>90%（标准交流输入、满载） 源效应±0.2% 负载效应＜±0.5% 负载瞬变恢复时间＜20mS 稳压精度≤±0.5% 电流精度≤±0.5%（读数+量程） 纹波<0.5%(满载) 过流最大电流截流，最大功率控制。显示数字电压表4位半LED显示 规格:±0.5%rdg+2digit 解析度：0.01V 数字电流表4位半LED显示 规格:±0.5%rdg+2digit 解析度：1A工作条件储存温度-15℃~+50℃ 工作温度-10℃～+40℃ 相对湿度≤95％（无凝露） 防护等级IP20 大气压力80～106KPc（海拔2000m以下） 噪声< 65 dB at 1 meter保护输入缺相保护，输入过压保护，输入欠压保护，输出过压保护，输出过流保护，短路保护，过热保护绝缘要求绝缘强度输入对机壳AC2500V/1分钟，漏电流10mA 输入对输出AC3000V/1分钟，漏电流10mA 输出对机壳AC3000V/1分钟，漏电流10mA 绝缘电阻输入对壳：DC1000V，大于20MΩ 输入对输出：DC1000V，大于20MΩ 输出对壳：DC1000V，大于20MΩ冷却装置强制风扇冷却机箱19英寸标准机柜通讯接口RS232/RS485/信号干接点提供相应的通讯协议模拟接口恒压控制、恒流控制、恒功率控制的模拟接口
