低功耗设备要求栅极驱动电压低至1.8V,传统MOS管无法满足。某可穿戴心率监测仪采用MCU GPIO直接驱动LED指示灯,需MOS管在1.8V下完全导通。
1.1 阈值电压匹配
筛选标准:Vgs(th)最大值需低于驱动电压0.5V。测试数据显示,驱动电压1.8V时,Vgs(th)=1.5V的MOS管导通电阻仅12mΩ,而Vgs(th)=2V的器件Rds(on)达200mΩ,功耗增加16倍。
1.2 驱动电流限制
MCU GPIO典型驱动能力8mA。某智能音箱项目选用Qg=6nC的MOS管,开关频率10kHz,驱动功耗仅P=6nC×1.8V×10k=0.11mW,在GPIO承受范围内。
低功耗设备对待机电流要求严苛,通常<10μA。某智能水表气表设计案例中,电源开关MOS管漏电流是主要待机功耗来源。
2.1 漏电流控制
普通MOS管Vds=12V时漏电流约1μA,6颗并联总漏电流6μA,占待机功耗60%。更换为低漏电型号(漏电流<0.1μA)后,待机功耗降至12μA,满足10年电池寿命要求。
2.2 驱动电路优化
采用自举电容驱动方案,某电子价签项目将驱动电路静态电流从35μA降至2μA。具体实现:驱动MOS管栅极通过10MΩ电阻上拉,仅在开关瞬间消耗电荷,平均功耗<1μW。
低功耗设备常工作于MHz级频率,对MOS管寄生参数敏感。某RFID读卡器13.56MHz载波电路中,MOS管导通关断时间需<10ns。
3.1 寄生参数限制
测试表明,Ciss>500pF的MOS管在13.56MHz下容抗仅23Ω,形成信号通路泄漏。选用Ciss=120pF、Qg=4nC的器件后,隔离度提升30dB,读卡距离从5cm增至8cm。
3.2 驱动加速技术
采用推挽驱动结构,某NFC模块在MOS管栅极增加加速电容22pF,开关时间从15ns缩短至8ns,上升沿振铃减少50%。
某智能锁需驱动微型电机(工作电流300mA),由2节锂电池供电(电压范围2.5-3.3V)。
设计约束:

选型决策:
筛选SOT-23封装逻辑电平MOS管,最终选定ASIM30V/2A型号。实测参数:Vgs(th)=1.6V,Rds(on)=45mΩ@2.5V,漏电流0.08μA@30V,单价0.25元。驱动电路采用GPIO直接控制,无需额外驱动IC,BOM成本降低0.8元。
量产数据:累计出货120万套,电机驱动失效率45ppm,待机平均电流4.2μA,电池寿命达18个月,满足设计要求。

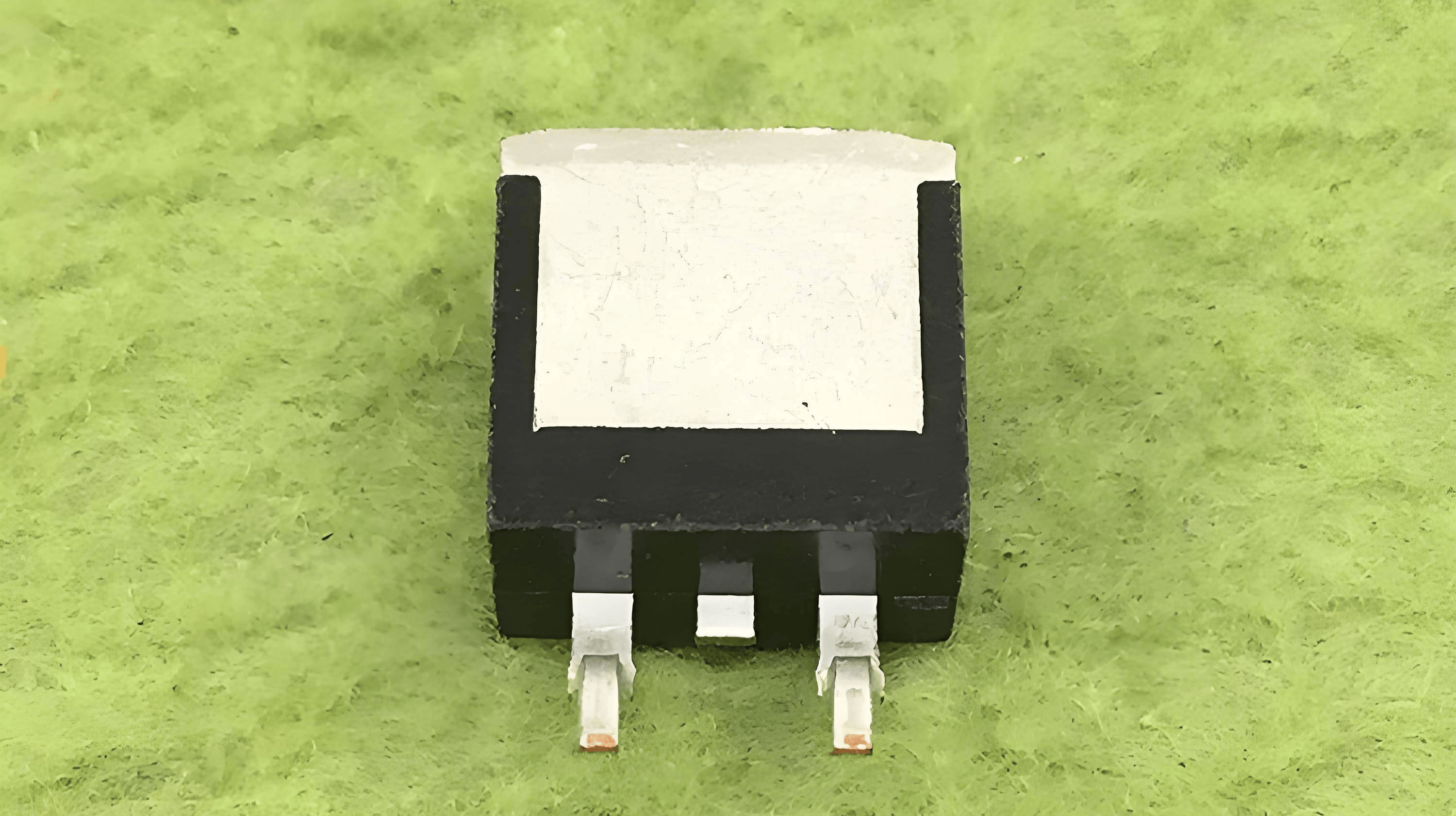

阿赛姆MOS管具有毫欧级超低导通内阻(Rds(on)最低1.8mΩ@10V) + 纳秒级开关速度(Qg<15nC) + 车规级可靠性(AEC-Q101认证),通过先进沟槽工艺和铜夹封装技术(DFN5×6/TOLL)实现98%能效转换,-55~175℃极端温域下全负载零衰减,为新能源汽车电驱/5G基站电源提供高功率密度解决方案,体积比传统MOS缩小80%且寿命提升5倍。
阿赛姆推荐:ASIM30V系列提供完整低压驱动型号,Vgs(th)最低至0.8V,支持1.2V MCU直接驱动。SOT-23封装库存充足,交期短至4周,特别适合低功耗消费电子批量应用。其低漏电特性经AEC-Q100认证,在85℃高温下漏电流<0.5μA,远超工业标准。
