测量旋转物体的速度，是工业控制、汽车工程、家用电器乃至科研实验中一项常见且重要的需求。无论是监控电机的运行状态、测量车轮的转速，还是记录风扇的转动快慢，都离不开一项关键技术——传感器测转速。这项技术通过将物理世界的旋转运动转化为可被电子系统识别和处理的信号，实现了对速度的精确感知。

一、传感器测转速的基本原理

核心原理在于，通过检测旋转物体上某个特征点的周期性变化，将其转换为电脉冲信号，再通过计算单位时间内的脉冲数量，即可推算出转速。

假设一个旋转圆盘上有一个标记点，每转一圈，这个标记点就会经过传感器一次，传感器便产生一个脉冲。如果我们在1秒钟内收到了10个脉冲，那么就意味着圆盘在1秒内转了10圈，其转速就是每秒10转，换算成常用单位“转每分钟”即为600转每分钟。

这个过程的关键在于“感知”和“转换”。根据感知物理量的不同和转换方式的差异，衍生出了多种类型的转速传感器。

二、常见的转速传感器类型

1.磁电式传感器：

这是一种应用广泛的传感器。它通常由永磁铁和线圈组成。当带有齿或凸起的铁磁性齿轮（感应物）旋转时，齿经过传感器前端会引起磁路中磁阻的周期性变化，从而使线圈中产生感应电动势，形成脉冲电压信号。其特点是结构简单、坚固耐用、无需外部供电，但在低速时输出信号较弱。

2.霍尔效应传感器：

霍尔传感器利用霍尔效应工作。当电流流过半导体薄片，同时有垂直于电流方向的磁场穿过薄片时，薄片两侧会产生一个电压差，即霍尔电压。在测速应用中，通常将一个磁铁固定在旋转轴上，霍尔传感器固定在一旁。轴每转一圈，磁铁靠近一次传感器，磁场变化便产生一个脉冲信号。霍尔传感器体积小、频率响应宽、抗干扰能力强，广泛应用于汽车曲轴位置、车速测量等场合。

3.光电式传感器：

光电传感器利用光敏元件感知光线的变化。常见的有透射式和反射式两种。透射式需要在旋转盘上开孔，盘的一侧放置光源，另一侧放置光敏接收器，盘旋转时，光线周期性通过孔洞，产生脉冲。反射式则在旋转物体上粘贴反光标记，传感器发射光线并接收反射光，标记每经过一次便产生一个脉冲。光电传感器精度高、响应快，但对环境洁净度要求较高，灰尘、油污可能影响其工作。

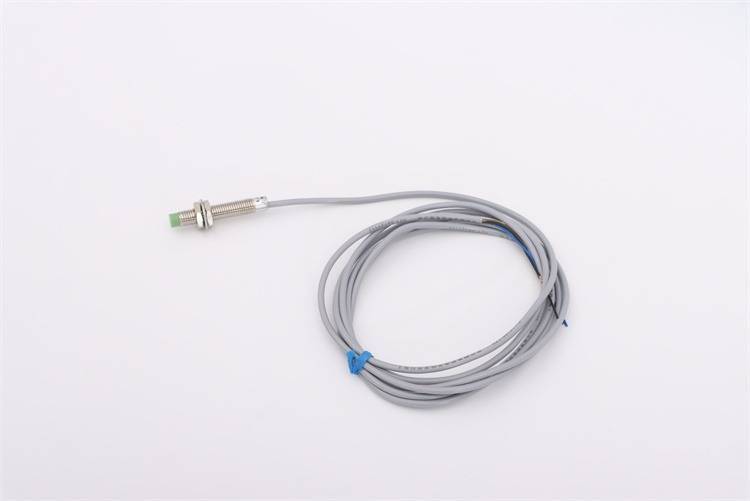

4.接近开关式传感器：

接近开关可以检测金属物体是否靠近。当金属材质的感应物（如齿轮的齿）旋转靠近时，会引起开关内部振荡电路参数变化，从而输出开关信号。它属于非接触式测量，抗污染能力强，适用于工业环境。

5.编码器：

编码器是一种更精密的测速兼测位置元件。它分为增量式和知名式。增量式编码器同样输出脉冲信号，通过计数脉冲得到转速和相对位移。它通常有高密度的刻线，能提供比普通传感器更高的分辨率和精度，常用于伺服电机、数控机床等需要精确控制的场合。

三、如何选择合适的转速传感器？

面对多种类型，如何选择适合的传感器呢？我们可以通过自问自答的方式来梳理关键考量因素。

*问题一：测量对象是什么材质和环境？

*如果测量对象是铁磁性材料（如钢、铁），且环境多油污、灰尘，磁电式或接近开关式传感器可能是可靠的选择，因为它们对环境要求不苛刻。如果对象是非金属，则光电式或霍尔式（需附加磁铁）更合适。

*问题二：需要多高的测量精度和分辨率？

*对于只需要监控大致转速、进行过速或欠速保护的场合，普通磁电、霍尔或接近开关即可满足。若需要进行精确的速度控制或位置反馈，高线数的增量式编码器能提供更高的分辨率和精度。

*问题三：转速范围是多少？

*不同的传感器有其适用的频率响应范围。光电式和霍尔式通常能适应从极低速到非常高速的测量。磁电式在转速过低时可能无法产生足够强度的信号。

*问题四：安装空间和方式是否受限？

*霍尔传感器和某些小型光电传感器体积小巧，适合空间紧凑的场合。安装时需要考虑是轴向端面安装还是径向侧面安装，并确保感应距离在传感器有效范围内。

*问题五：系统对供电和信号输出有何要求？

*磁电式传感器无需供电，但其输出的是交流电压信号，幅值随转速变化，后续处理电路可能需要调整。霍尔、光电等传感器需要直流电源供电，通常输出规整的方波脉冲，便于后续计数器或控制器直接读取。

四、转速信号的处理与应用

传感器产生的原始脉冲信号，需要经过适当的处理才能转化为有用的转速值。基本的处理流程包括：

1.信号调理：对传感器输出的信号进行放大、滤波（去除噪声）、整形（如将正弦波整形成方波），使其成为干净、规整的脉冲信号。

2.脉冲计数：使用专用的计数器电路或微控制器的输入捕获功能，在固定的时间门限内对脉冲进行计数。

3.转速计算：根据计数值和时间，以及旋转物体每转对应的脉冲数（例如，齿轮的齿数或编码器的线数），通过公式计算转速。公式为：转速=(脉冲计数/每转脉冲数)/时间。

4.结果显示或控制输出：计算出的转速值可以显示在仪表盘、触摸屏上，也可以送入控制系统，与设定值进行比较，进而调节电机驱动器的输出，形成闭环控制，使设备稳定运行在预设转速。

五、实际应用中的注意事项

在实际安装和使用传感器时，有几个细节需要注意：

*对准与间隙：确保传感器感应面与感应物（齿轮、磁铁、反光贴）之间的间隙在传感器规格书规定的范围内，并保持对正。间隙过大可能导致信号丢失，过小可能引发机械碰撞。

*干扰防护：对于霍尔、光电等电子传感器，其信号线应尽量远离电机动力线等强电线路，或使用屏蔽线，以防止电磁干扰造成信号误读。

*环境适应性：考虑环境的温度、湿度、振动等因素，选择防护等级符合要求的传感器型号。

总而言之，传感器测转速是一项成熟而实用的技术，其核心在于通过非接触或接触的方式，将机械旋转信息转化为电信号。理解不同类型传感器的工作原理和特点，结合具体的测量对象、环境要求和性能指标进行选择，并做好正确的安装与信号处理，就能可靠地获取转速信息，从而为设备的监控、保护与精确控制提供关键的数据基础。从家中的洗衣机到路上的汽车，再到工厂里的自动化生产线，这项技术默默发挥着不可或缺的作用。
