城市燃气管网中，钢质主管道、阀室、分压站设备以及日益增多的PE（聚乙烯）管段，因材质、接口状态、所处环境（如邻近轨道交通）差异，常形成危险电位差。这不仅加速局部腐蚀，杂散电流干扰更会引发不可预测的破坏。恒电位仪的精准部署与协同控制，成为保障管网阴极保护效果的关键防线。

一、分区部署与协同控制策略

1.分压站/调压站 (关键防护点)

• 挑战： 站内工艺管道复杂，接地系统密集，易受电气化铁路/地铁杂散电流侵入，电位波动剧烈。

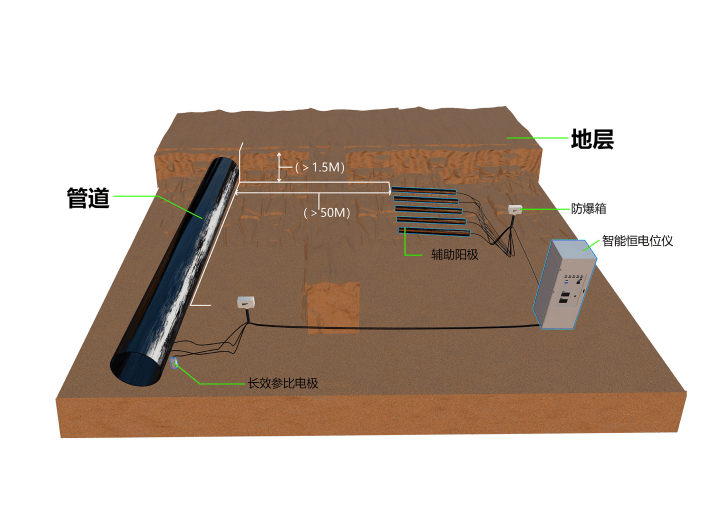

• 部署： 在站区下游主管道 近距离 (建议<50米) 安装 高抗干扰恒电位仪。
• 策略： 设定 严格保护电位 (-1.20V至-1.05V CSE)，采用 双参比电极监控 (近站/远站)，联动调整输出，优先确保站区安全。

2.阀室 (电位稳定节点)

• 挑战： 绝缘接头/法兰两侧电位差管理不善将导致跨接腐蚀或屏蔽效应。
• 部署： 在关键绝缘接头 受保护侧 安装恒电位仪。
• 策略： 设定 目标电位 (-1.10V CSE ±0.05V)， 实时监测 跨接点电位差，确保其 ≤ 100mV，实现电位平稳过渡。

3.PE管段与钢质管道连接处 (信号传递瓶颈)

• 挑战： PE管绝缘性阻断阴极保护电流延伸，导致相连钢质管段欠保护。
• 部署： 在PE/钢连接点 钢质管段侧 安装恒电位仪，并沿PE管道 间隔部署 牺牲阳极或 分布式恒电位仪。
• 策略： 钢质端恒电位仪 强化输出，保障连接区域；PE管段采用 带状阳极 或 无线中继恒电位仪，实现保护电流穿透与覆盖。

二、实证案例：破解地铁杂散电流困局

1.挑战： 华北某市主城区中压燃气管道 (含PE管段) 受新建地铁杂散电流严重干扰。多处分压站附近管地电位 正漂至+0.85V (CSE)，远超安全阈值 (-0.85V)，阀室绝缘接头两侧电位差 高达0.5V，PE管段末端保护电位 仅-0.55V。

2.协同解决方案：

• 分压站下游部署 抗干扰PS-1型恒电位仪，采用 双参比监控与自动切换，将站周电位 稳定在-1.15V。
• 关键阀室绝缘接头处增设恒电位仪，设定目标电位 -1.10V，跨接电位差 压缩至<30mV。
• PE/钢连接点安装恒电位仪 增强输出，并在PE管段每300米埋设 带状锌阳极+测试桩。

3.成效： 干扰消除后一年持续监测：

• 全线管地电位稳定在 -1.05V至-1.25V (CSE) 最佳区间。
• 杂散电流引起的电位异常波动 完全消失。
• PE管段末端电位提升至 -0.85V 以上。
• 腐蚀速率监测点数据下降超70%，达到SY/T 0019标准要求。

结论

城市燃气管网阴极保护需树立 “全局电位协同” 理念。针对分压站、阀室、PE管段的不同特性与挑战，精准选点、科学设定、协同调控恒电位仪部署，并辅以必要的阳极补充，是构建高效、可靠腐蚀防护系统的核心。实时监测与数据联动分析，是保障长期效果的生命线。此方案成功解决了复杂干扰环境下的保护难题，为城市燃气动脉安全运行提供坚实保障。
