本期为大家带来的是Aohi 65W氮化镓充电器的拆解，这款产品依旧是采用系列标志性黄色涂装，立体微雕工艺黑色面板以及三色柔光呼吸灯等元素进行设计，提供主流2C1A接口配置以及65W快充输出。

此外充电器新增对UFCS融合快充支持，并且功率达到了63W，即便是是当下也是比较少见的。加上还支持QC、PD、PPS快充支持，支持华为22.5W SCP快充，整体兼容性很不错。下面一起来看看产品的具体设计用料。

Aohi 65W氮化镓充电器开箱

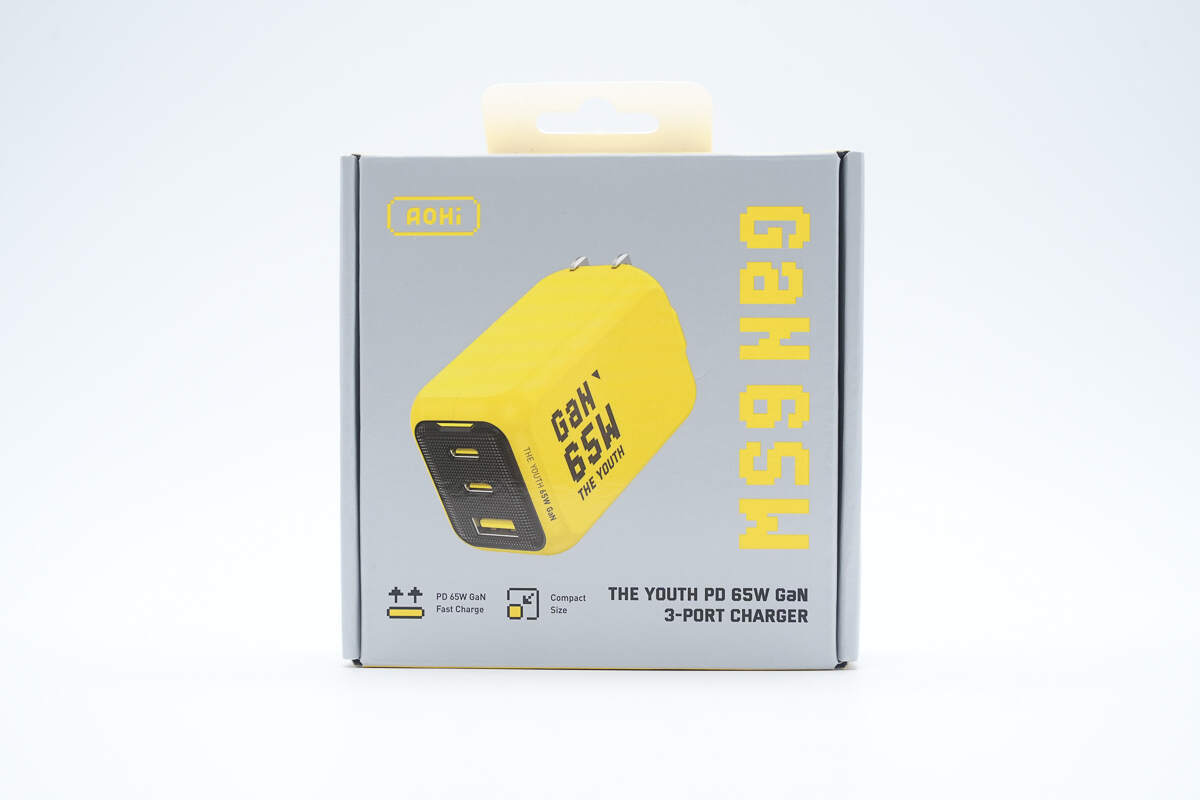

包装盒正面印有Aohi品牌、产品名称、外观以及GaN 65W等标识，并且采用像素风格进行设计，辨识度更高。

背面印有产品参数、商家信息以及注意事项等。

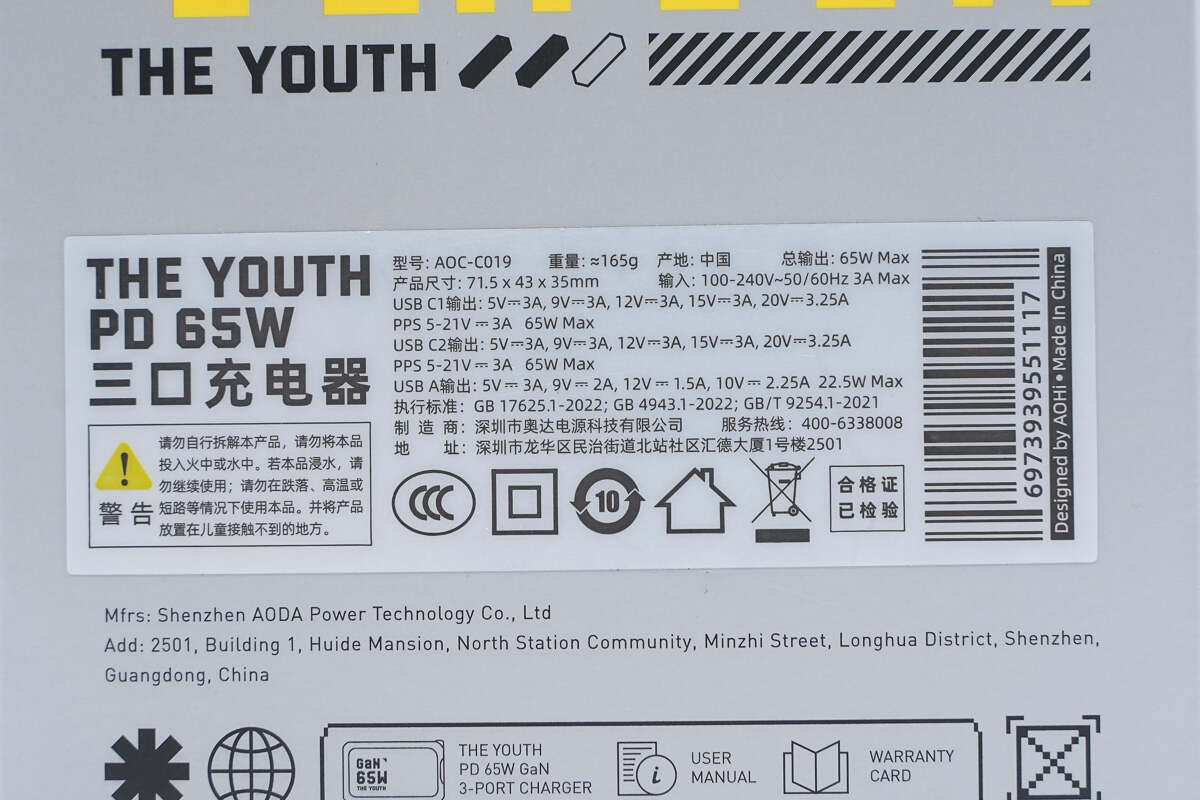

包装盒上参数特写，下面到产品实物展示环节再介绍。

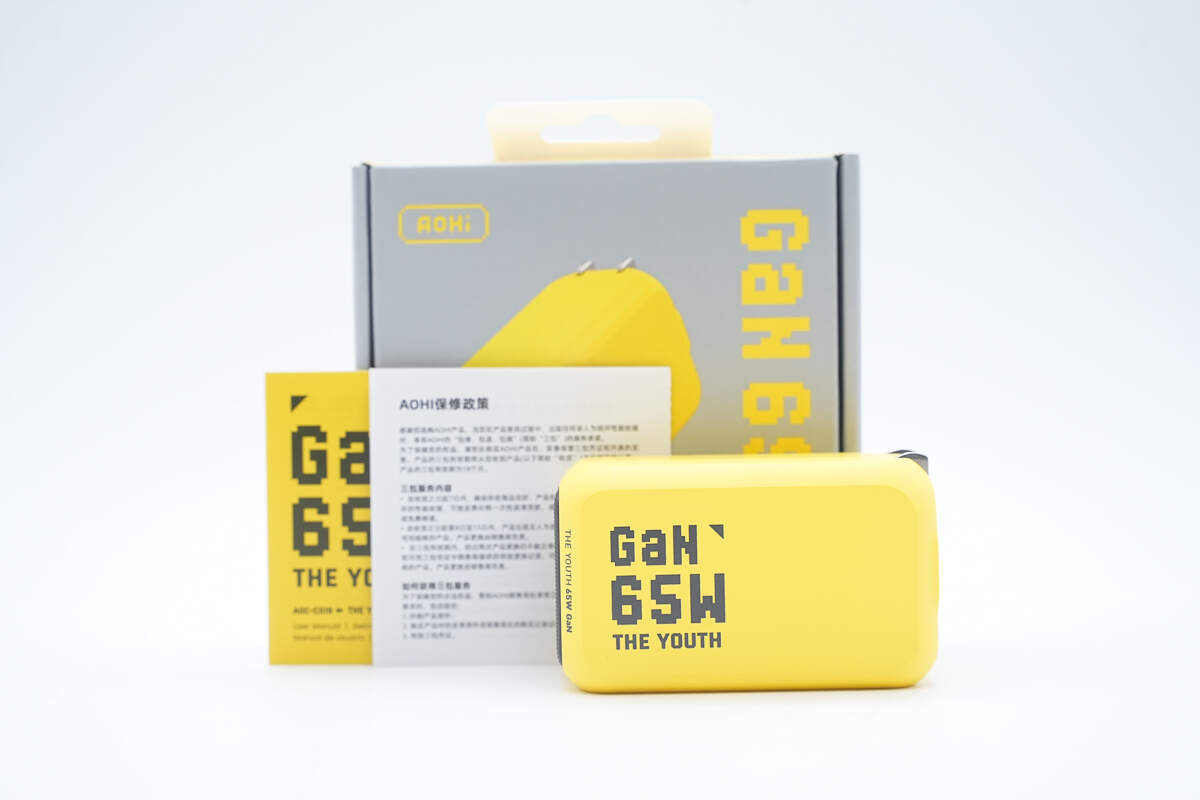

包装内含充电器、使用说明书以及保修卡。

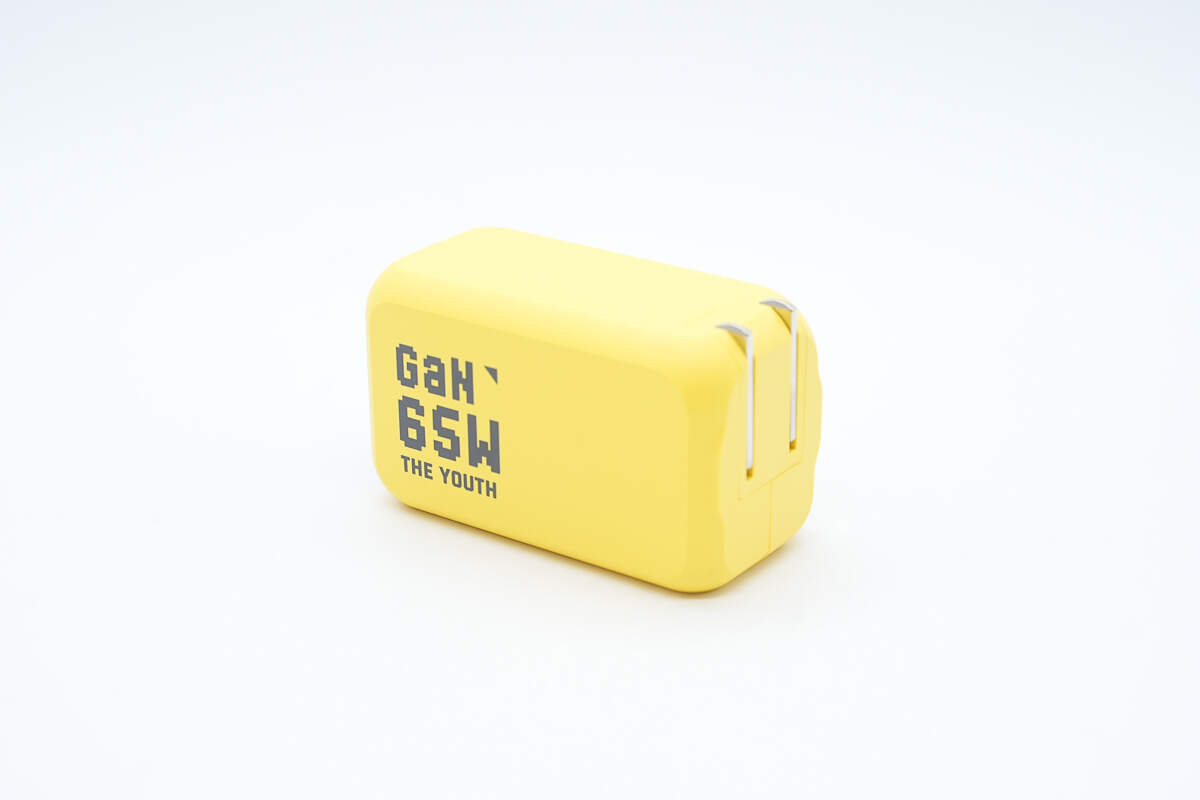

产品外观延续此前140W款相同设计语言，壳体黑黄撞色，各面板过渡边缘处拥有矩形线条设计，手感温润。

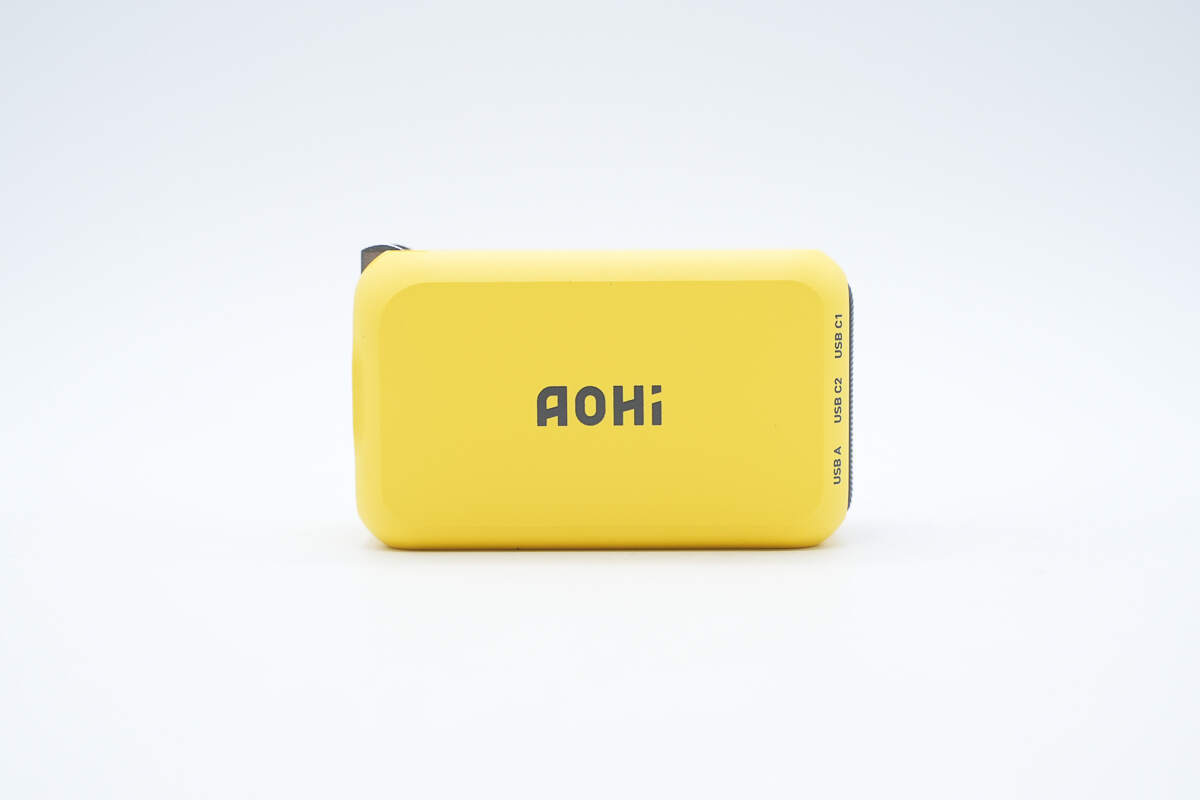

机身正面中心印有Aohi品牌。

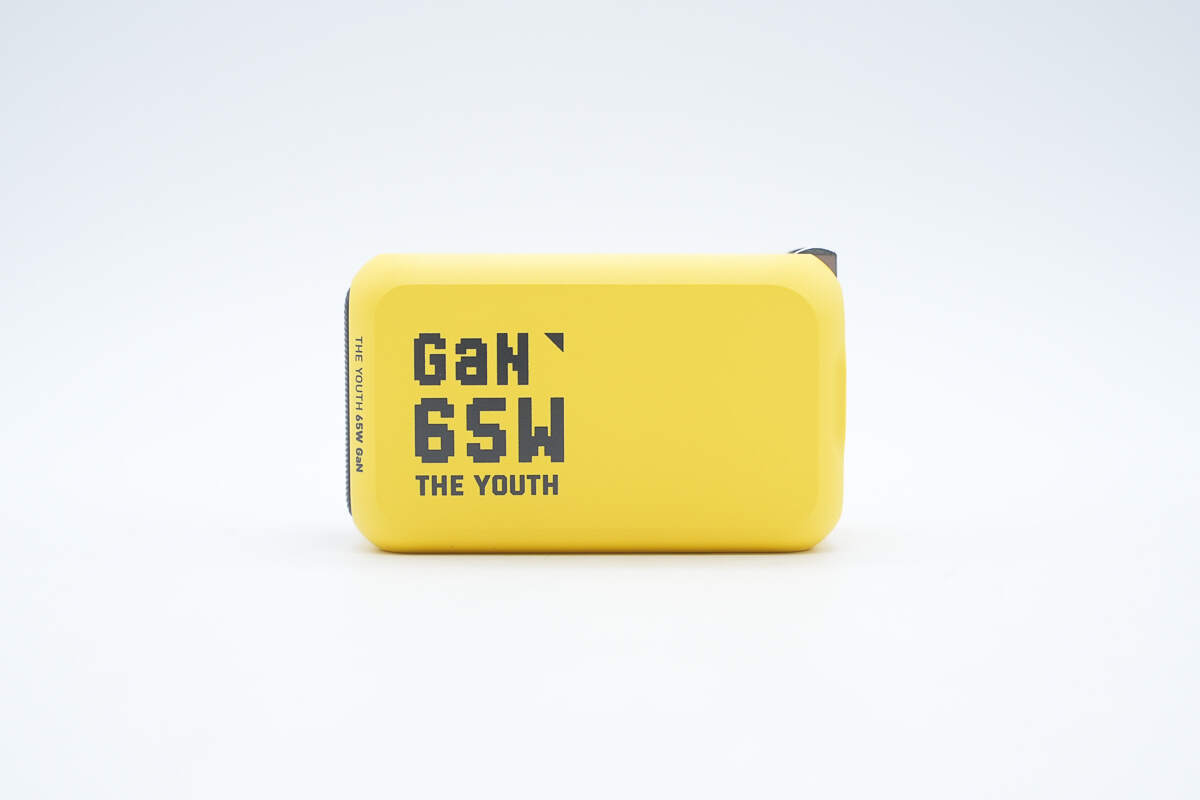

背面则印有GaN 65W THE YOUTH。

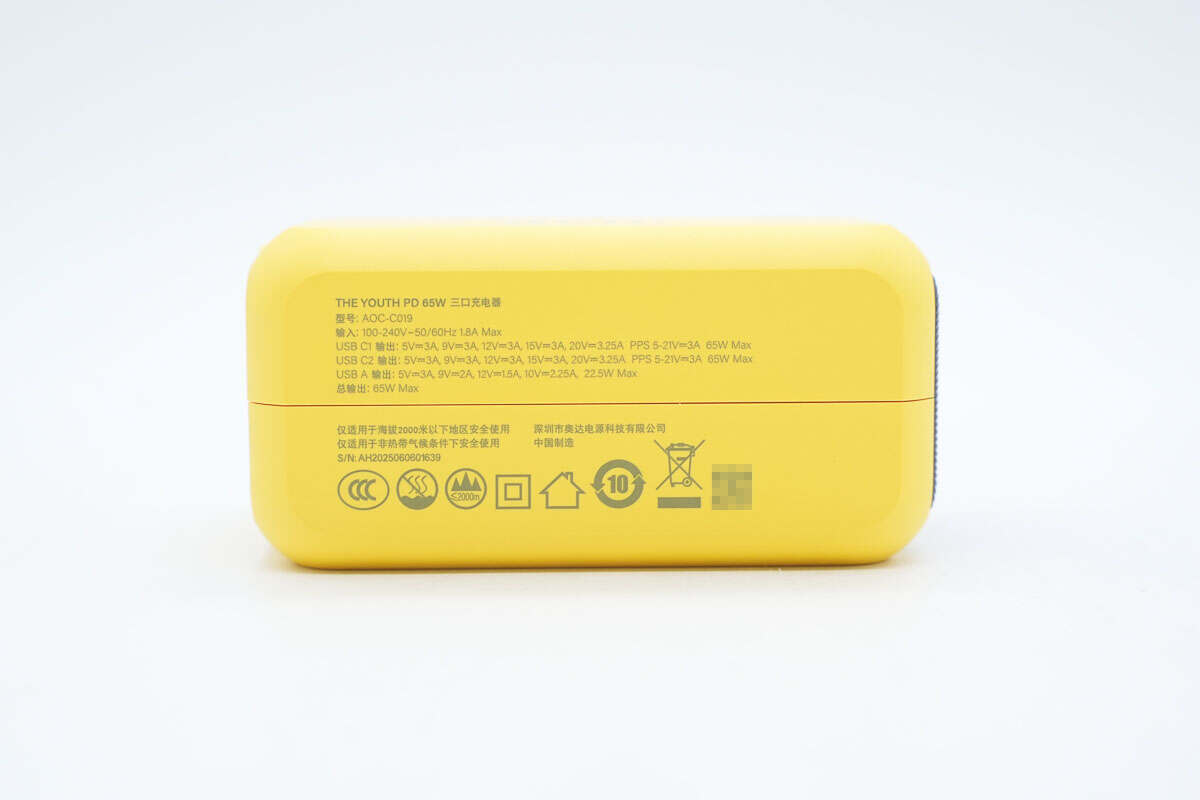

侧面印有充电器详细规格参数。

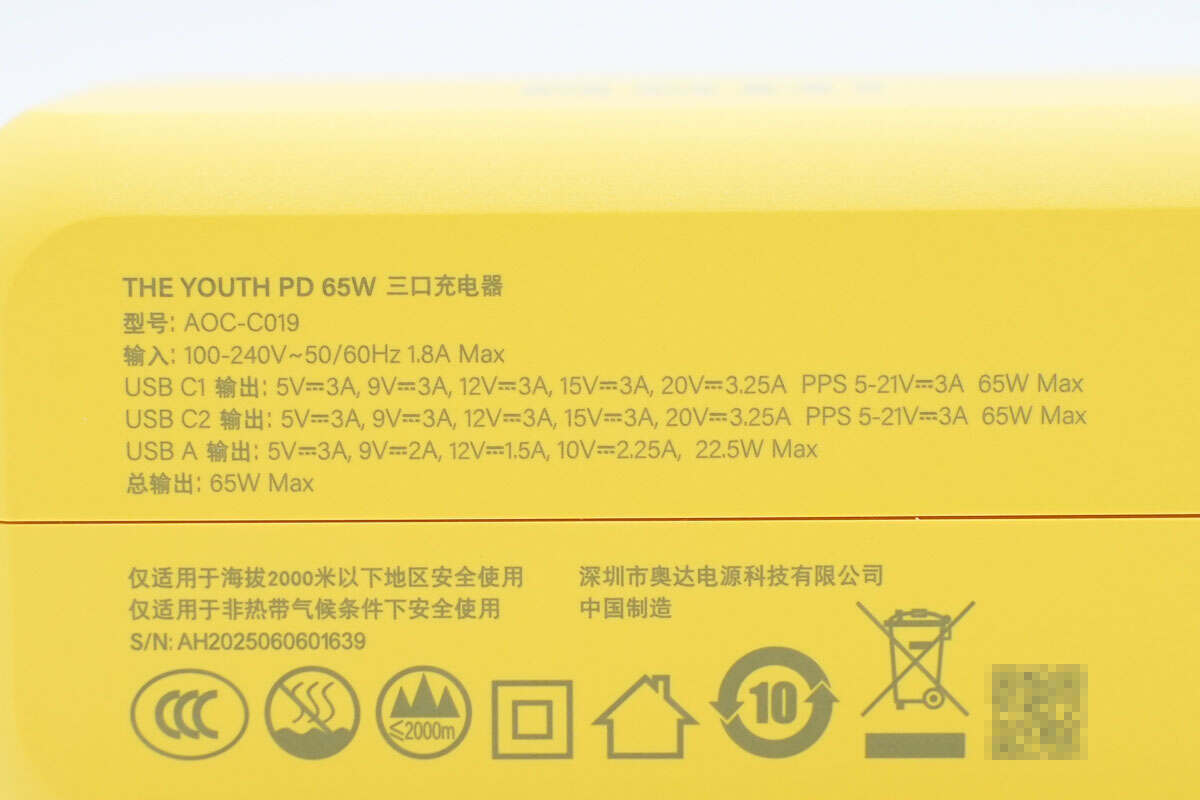

产品参数特写

型号：AOC-C019

输入：100-240V~50/60Hz 1.8A Max

输出：

USB-C1：5V3A、9V3A、12V3A、15V3A、20V3.25A PPS 5-21V3A 65W Max

USB-C2：5V3A、9V3A、12V3A、15V3A、20V3.25A PPS 5-21V3A 65W Max

USB-A：5V3A、9V2A、12V1.5A、10V2.25A 22.5W Max

总输出：65W Max

制造商：深圳市奥达电源科技有限公司

充电器通过了CCC认证。

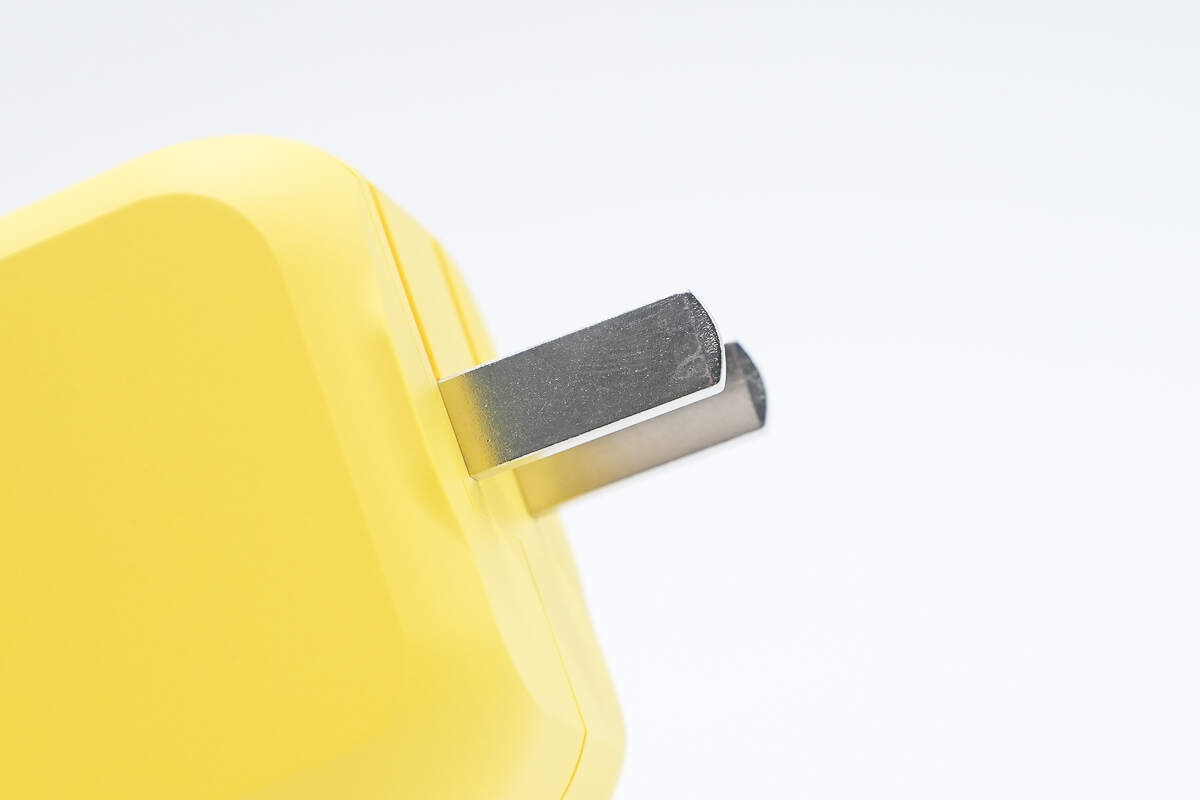

充电器配备可折叠国标插脚。

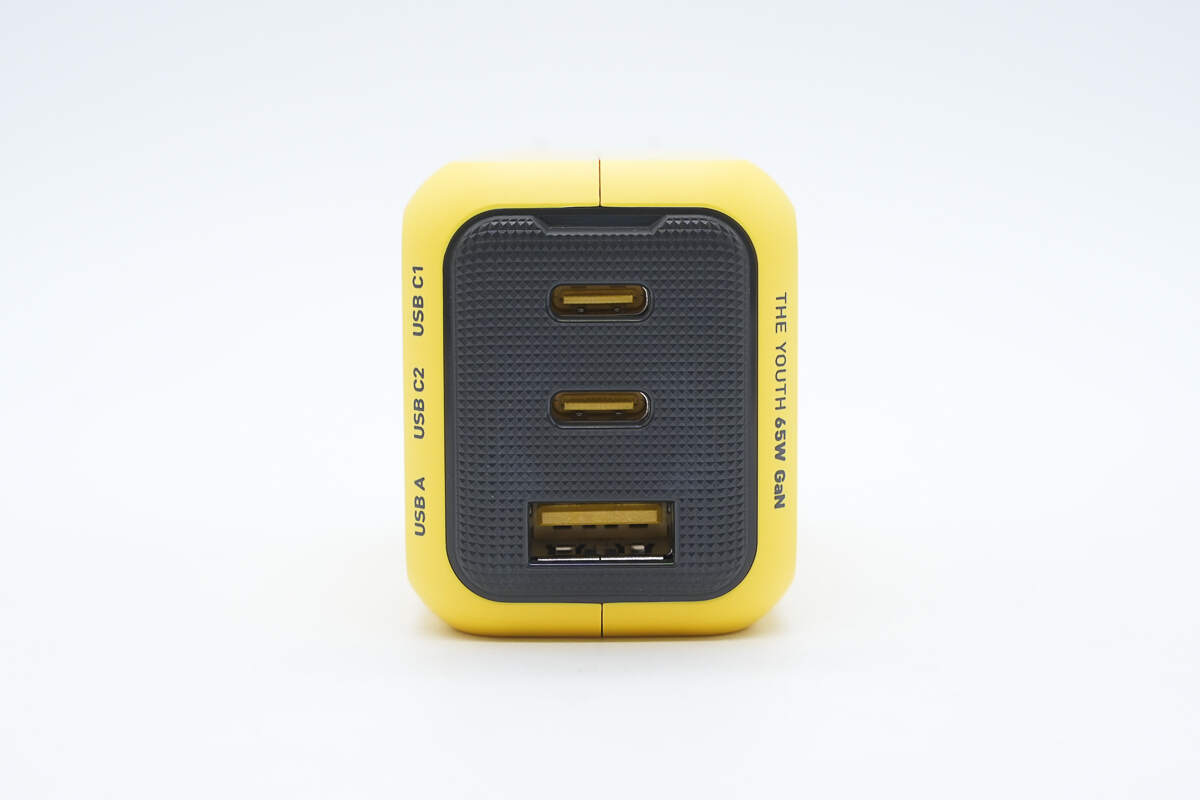

输出顶面配置2C1A接口，面板为立体微雕工艺的钻石纹理设计，细腻纹理，同时可增加散热效率。

边缘设有柔光三色呼吸指示灯，充电时根据设备缺电、足够电量和满电三种不同状态，实现黄、蓝绿三种对应色灯自动切换，让安全快充看得见。

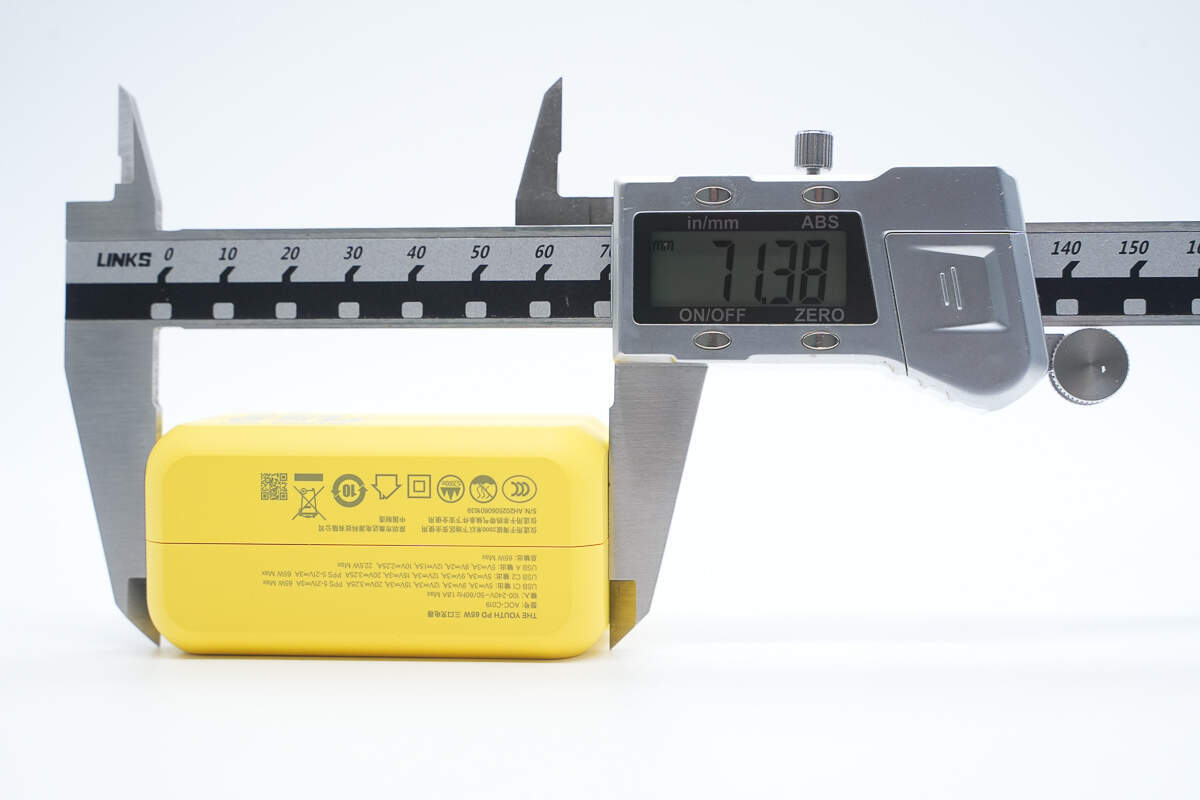

实测充电器机身长度为71.38mm。

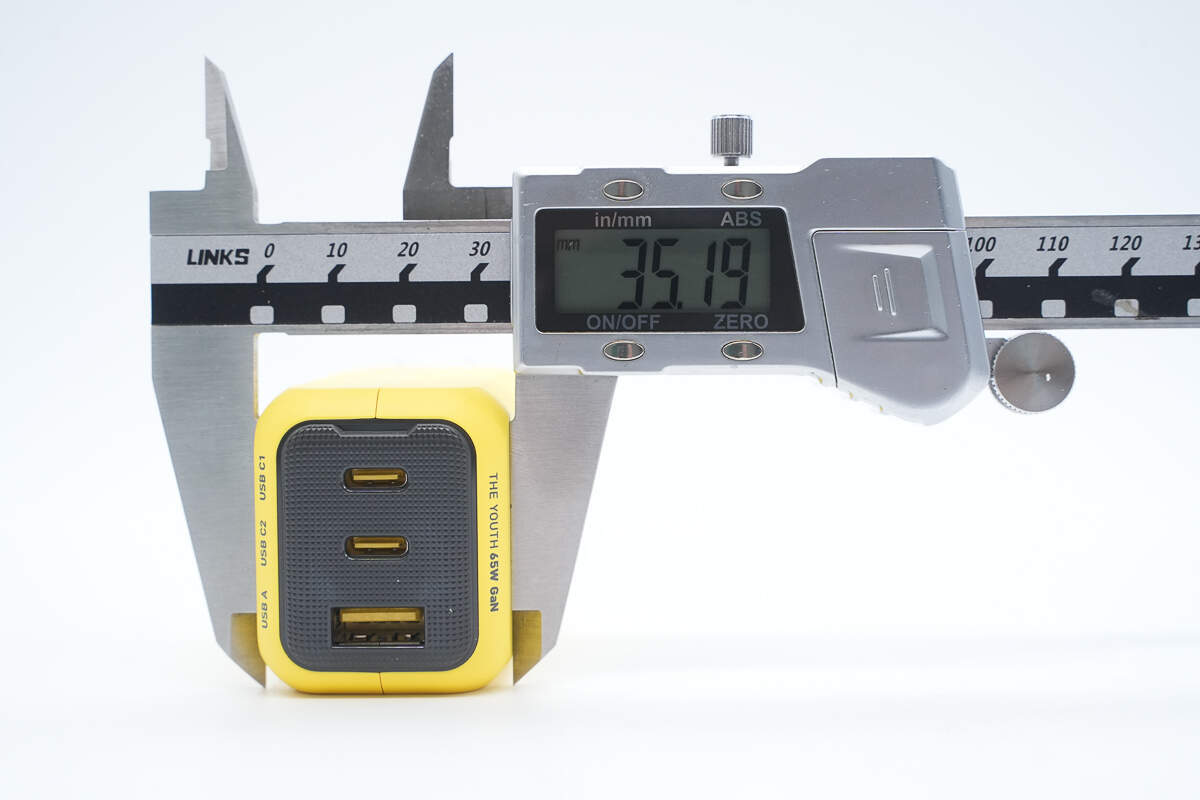

宽度为35.19mm。

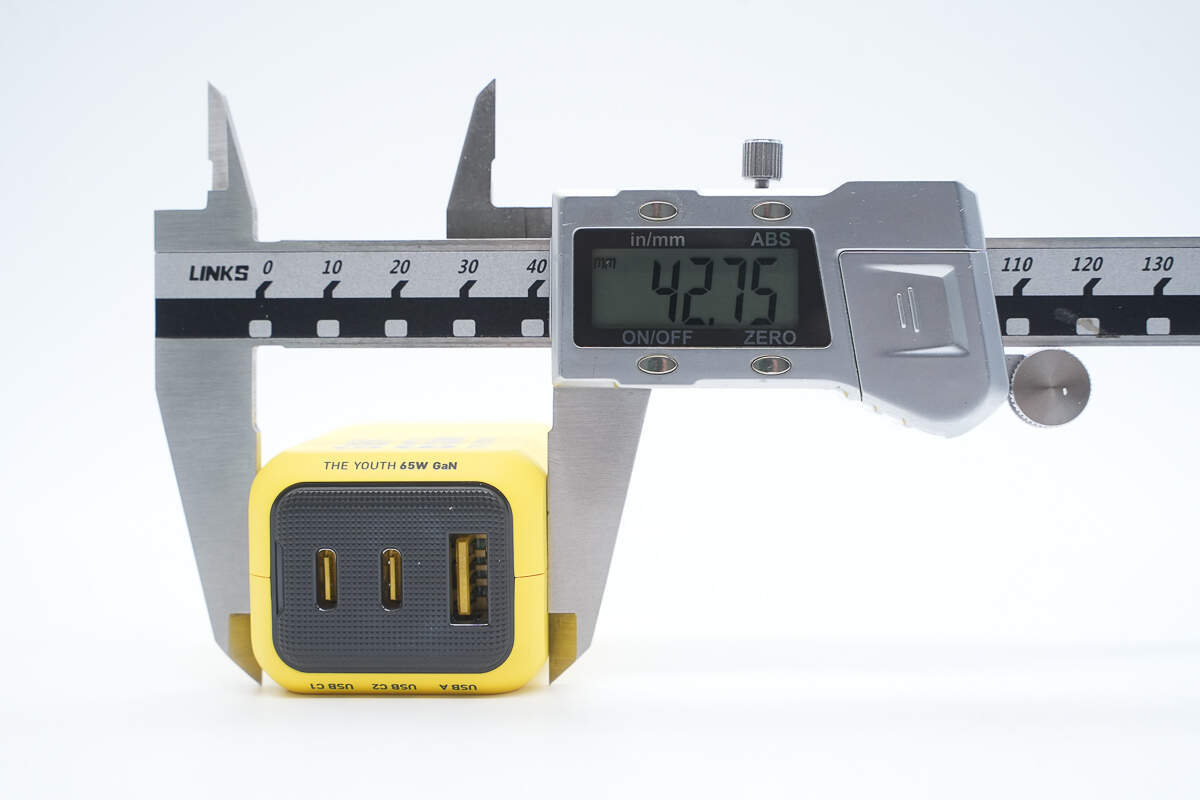

厚度为42.75mm。

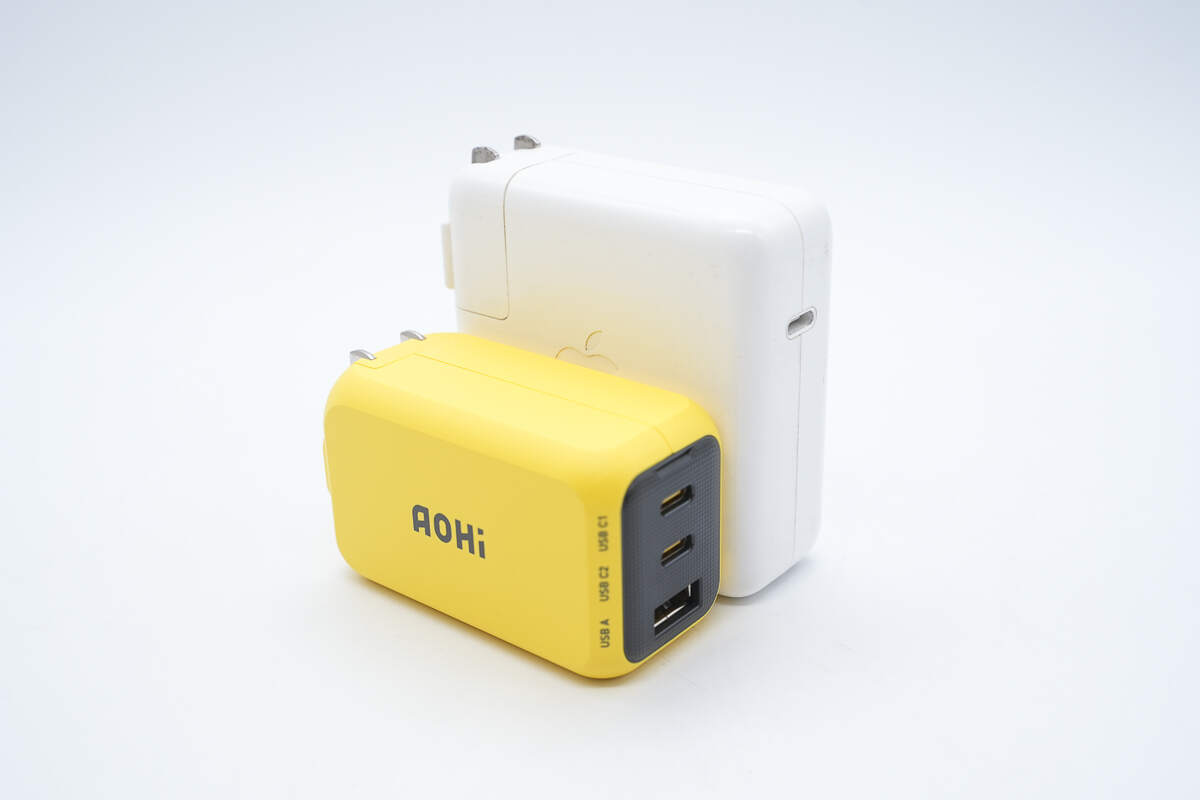

和苹果67W充电器放在一起对比，体积优势明显。

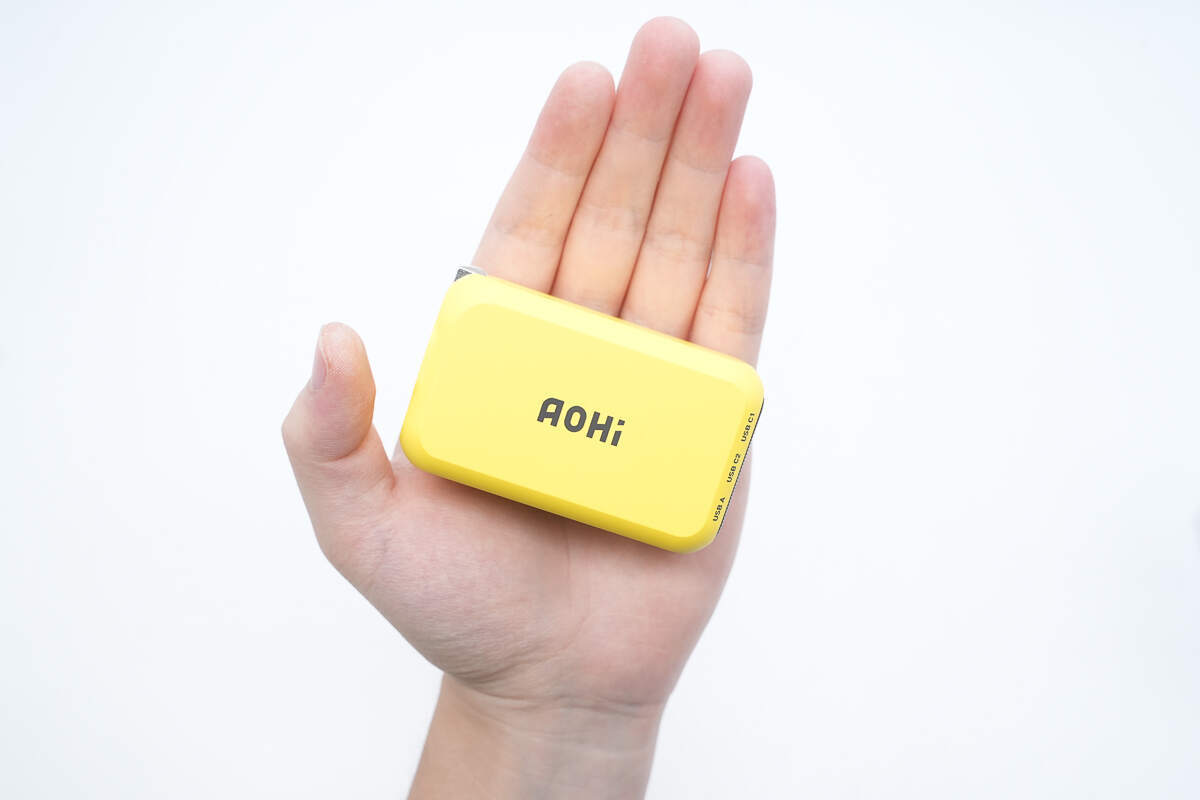

充电器拿在手上的大小直观感受。

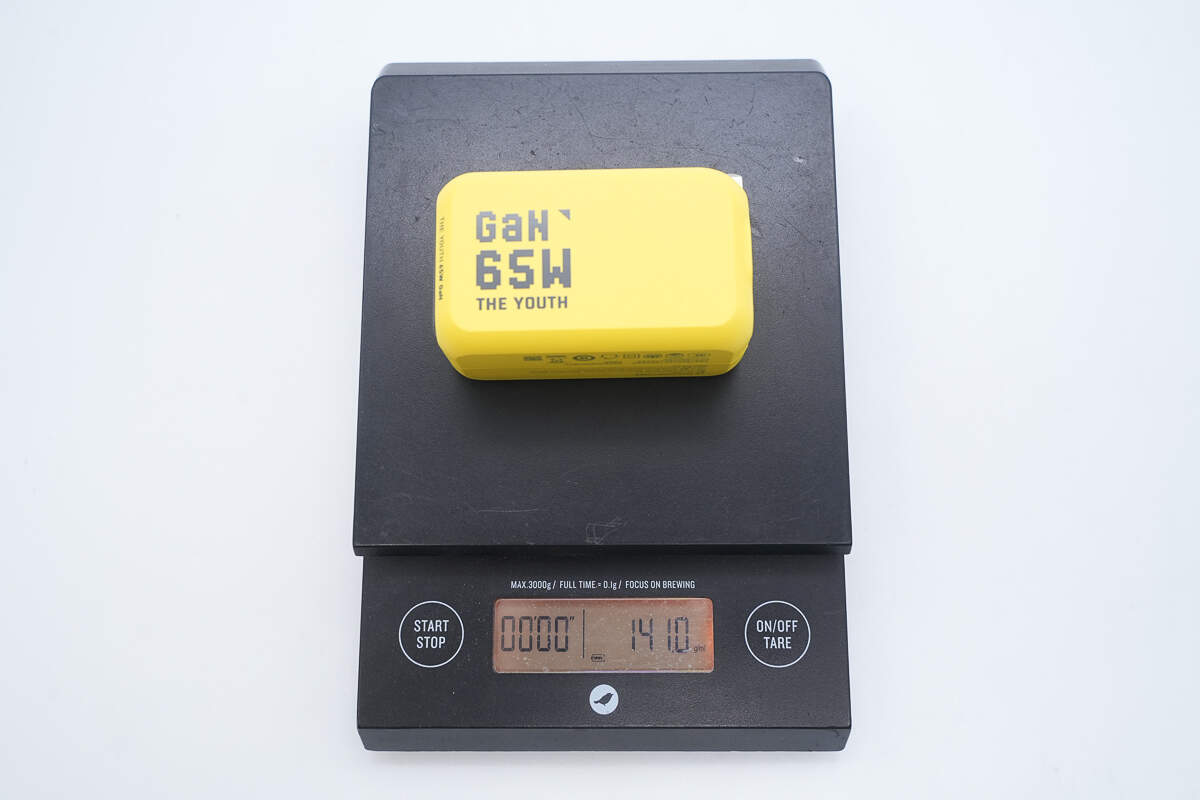

另外测得产品重量约为141g。

使用ChargerLAB POWER-Z KM003C测得USB-C1口支持QC3.0/5、FCP、AFC、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充电协议。

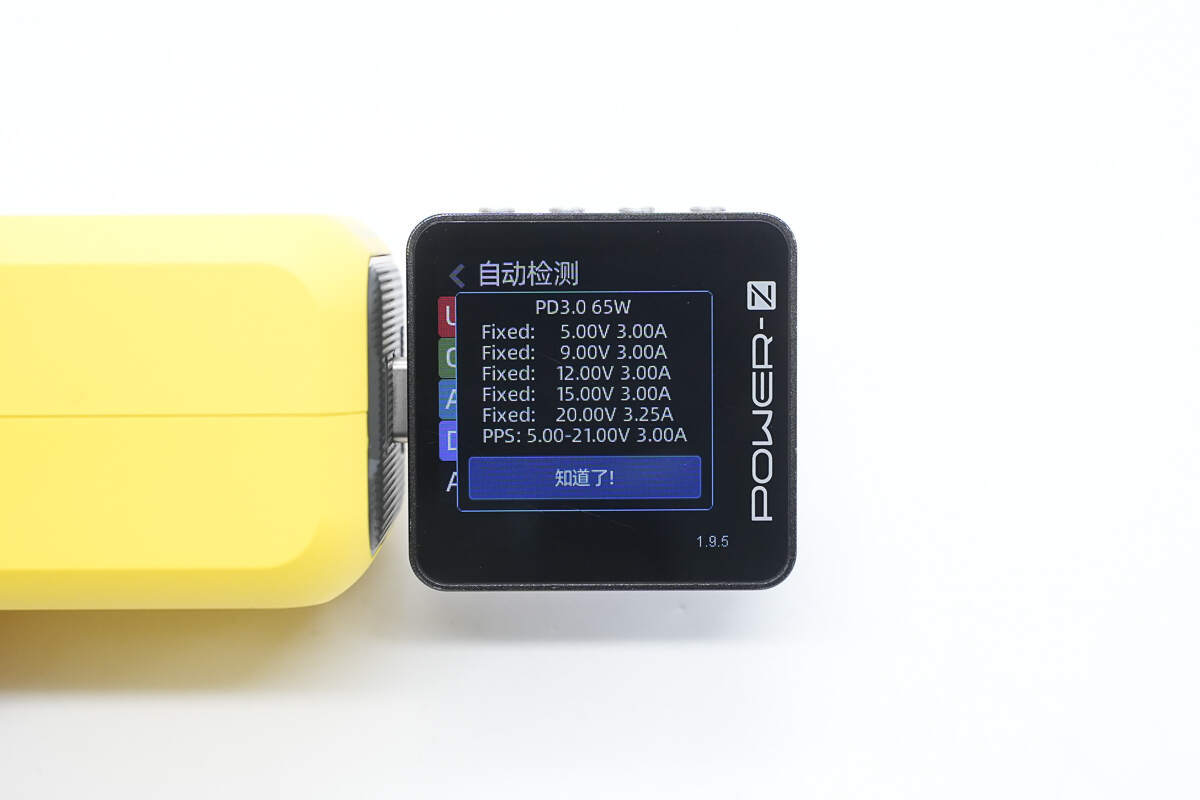

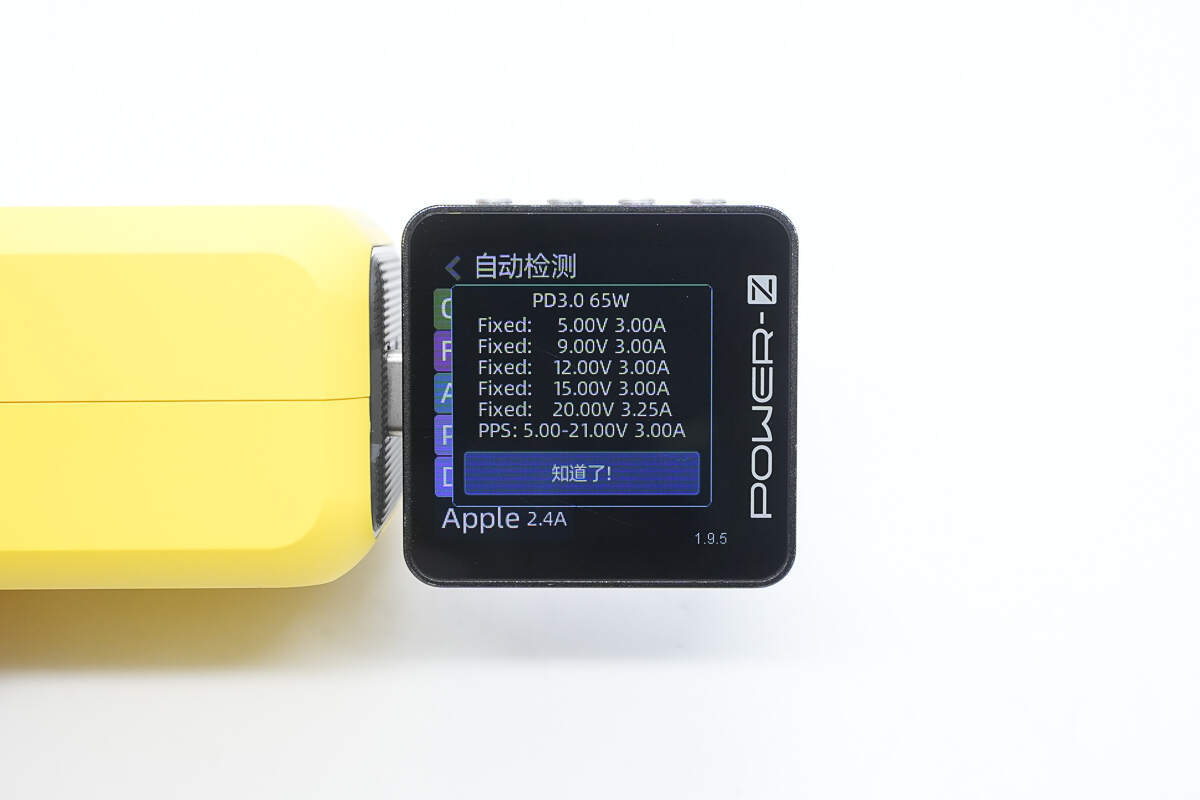

PDO报文显示USB-C1口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及5-21V3A一组PPS电压档位。

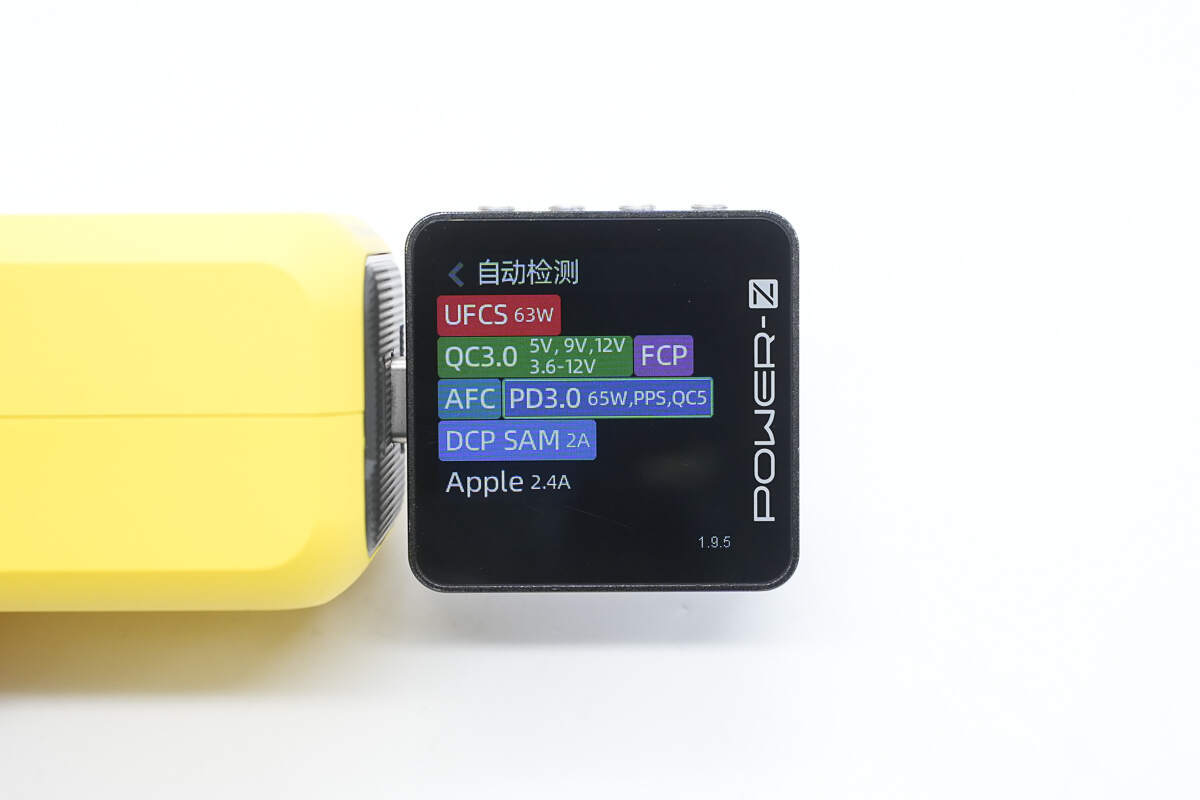

测得USB-C2口具备UFCS、QC3.0/5、FCP、AFC、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充电协议。

并且还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及5-21V3A一组PPS电压档位。

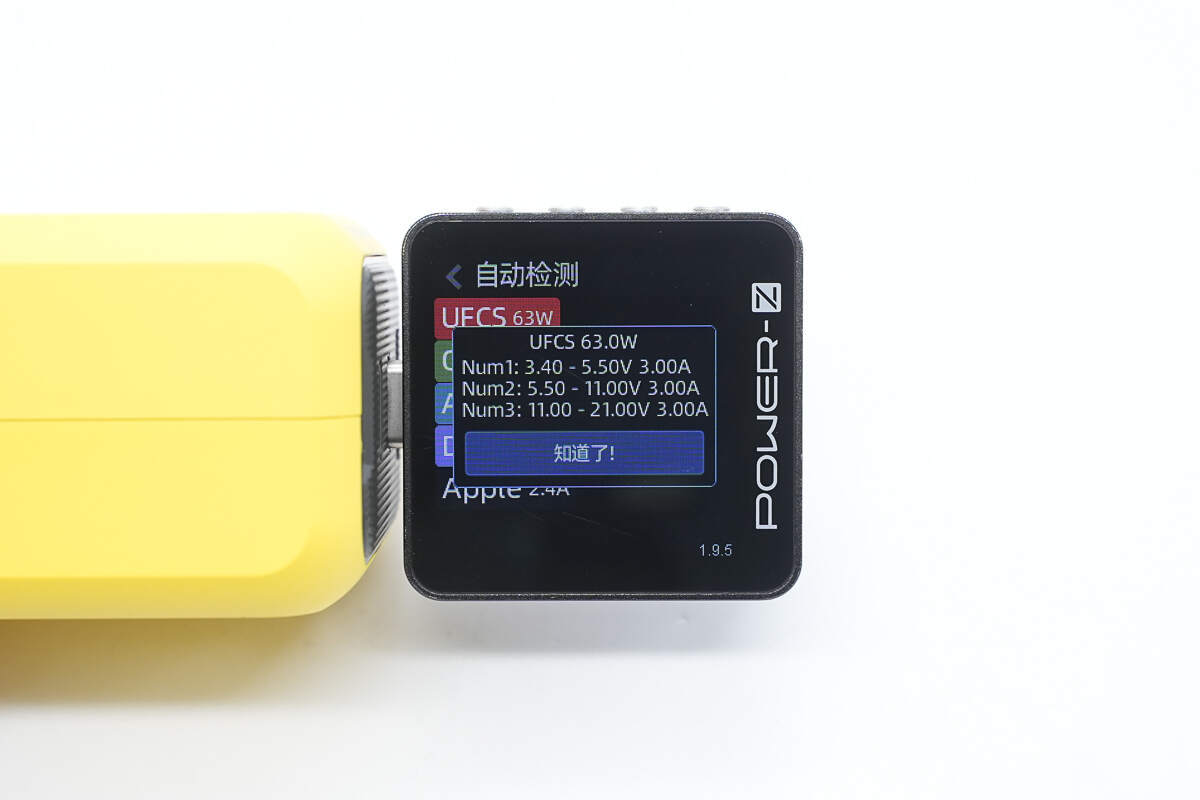

测得UFCS融合快充具备3.4-5.5V3A、5.5-11V3A、11-21V3A三组电压档位。

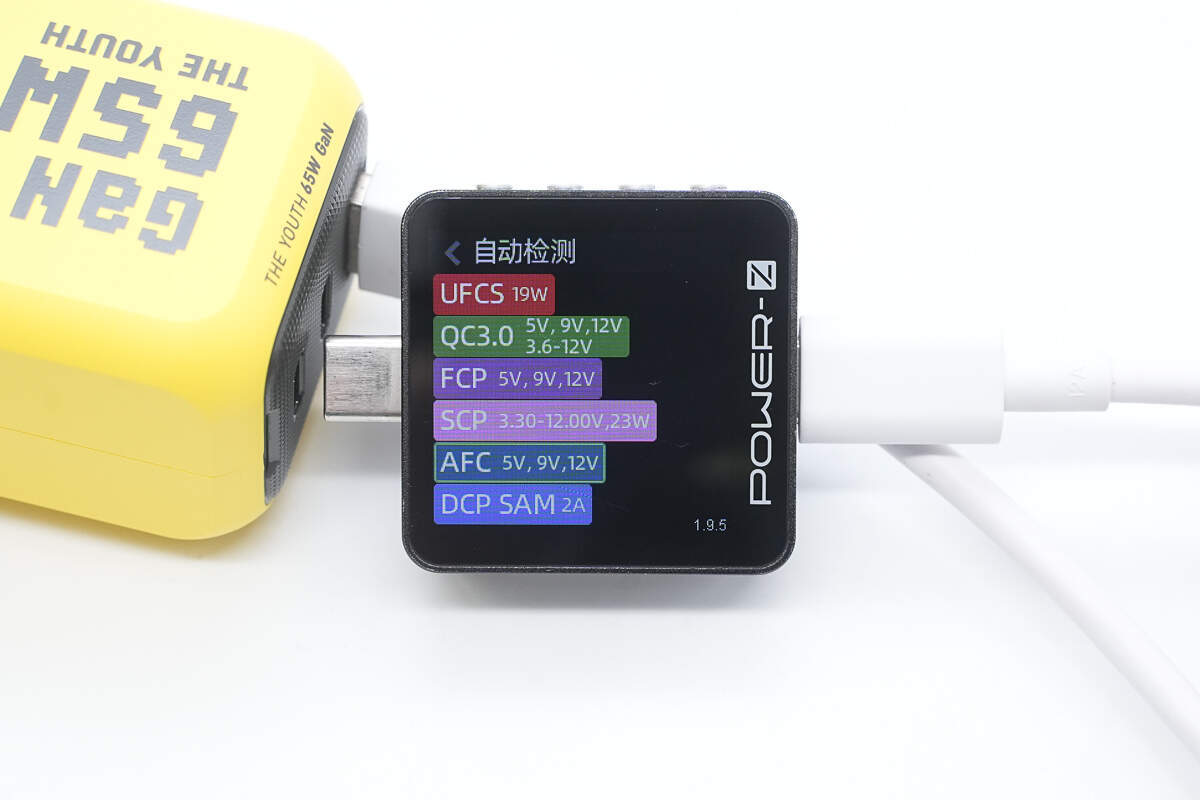

最后测得USB-A口支持UFCS、QC3.0、FCP、SCP、AFC、DCP、SAM 2A充电协议。

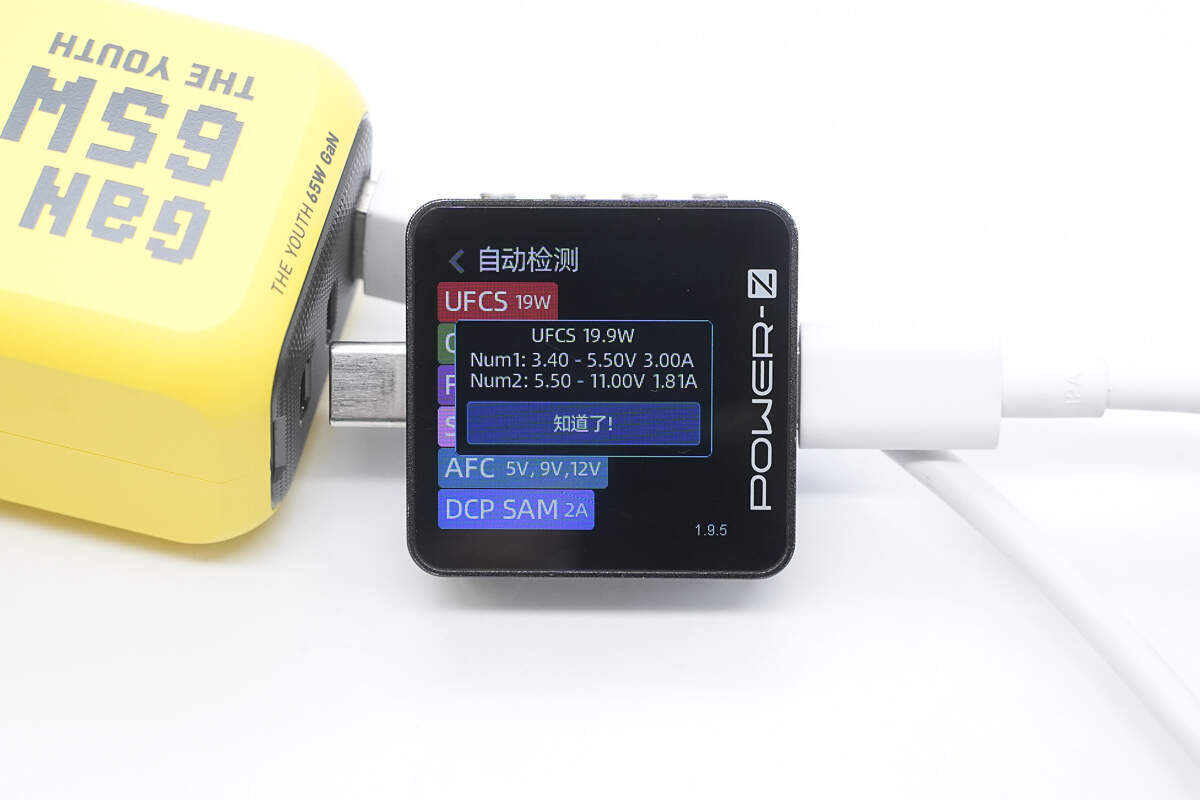

另外测得UFCS融合快充具备3.4-5.5V3A、5.5-11V1.81A两组电压档位。

Aohi 65W氮化镓充电器拆解

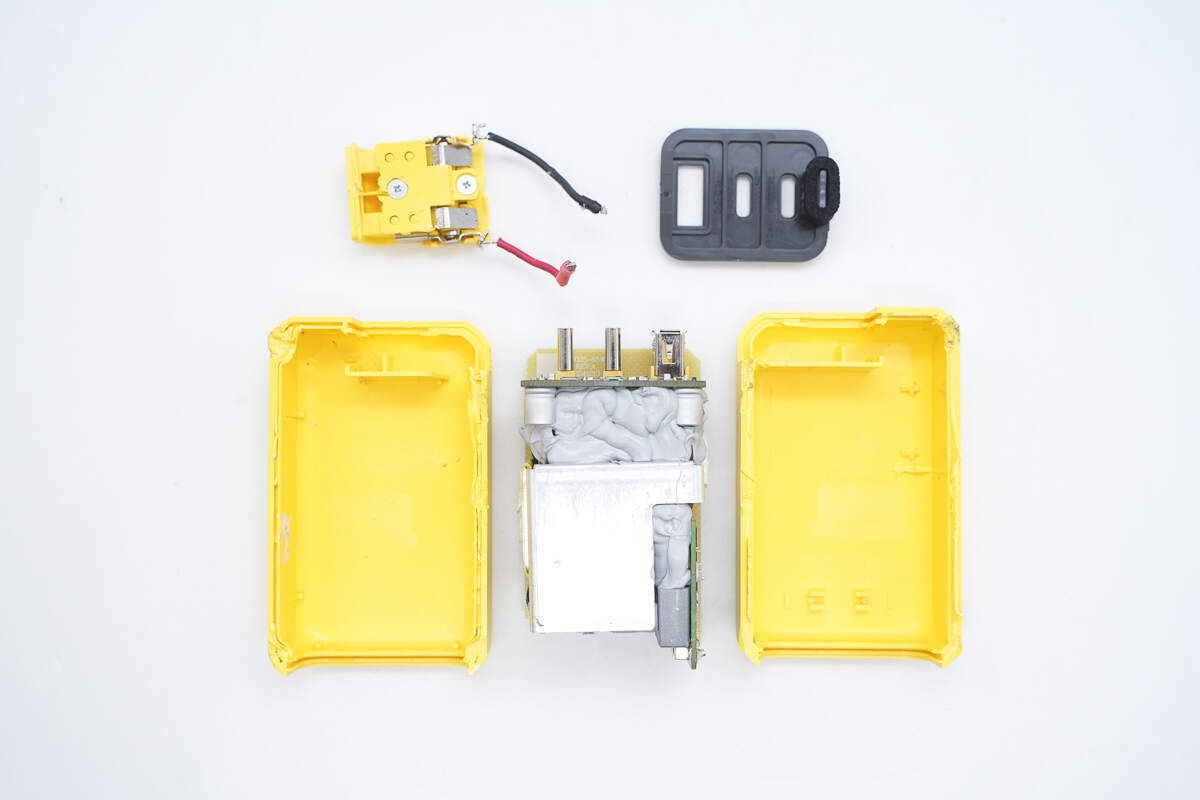

将充电器壳体拆开取出PCBA模块。

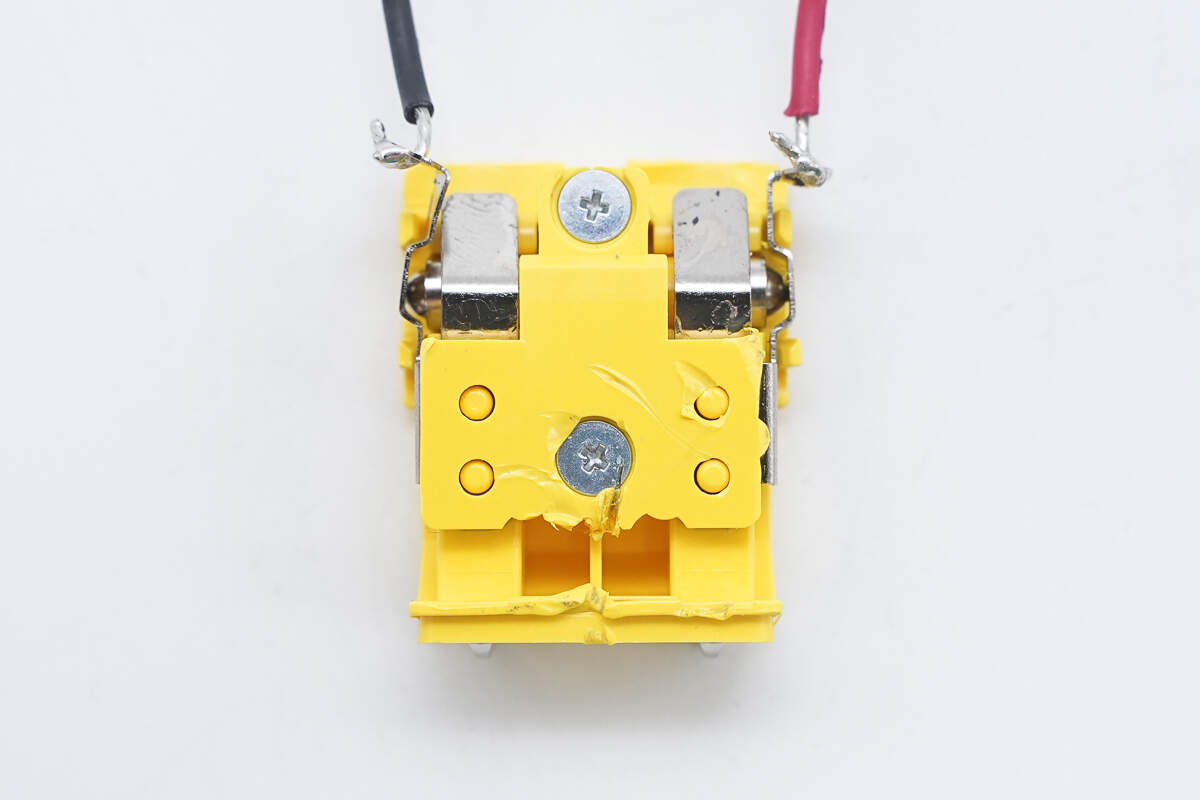

插脚采用螺丝以及塑料板进行固定，通过外露弹片与导线锡焊实现连通。

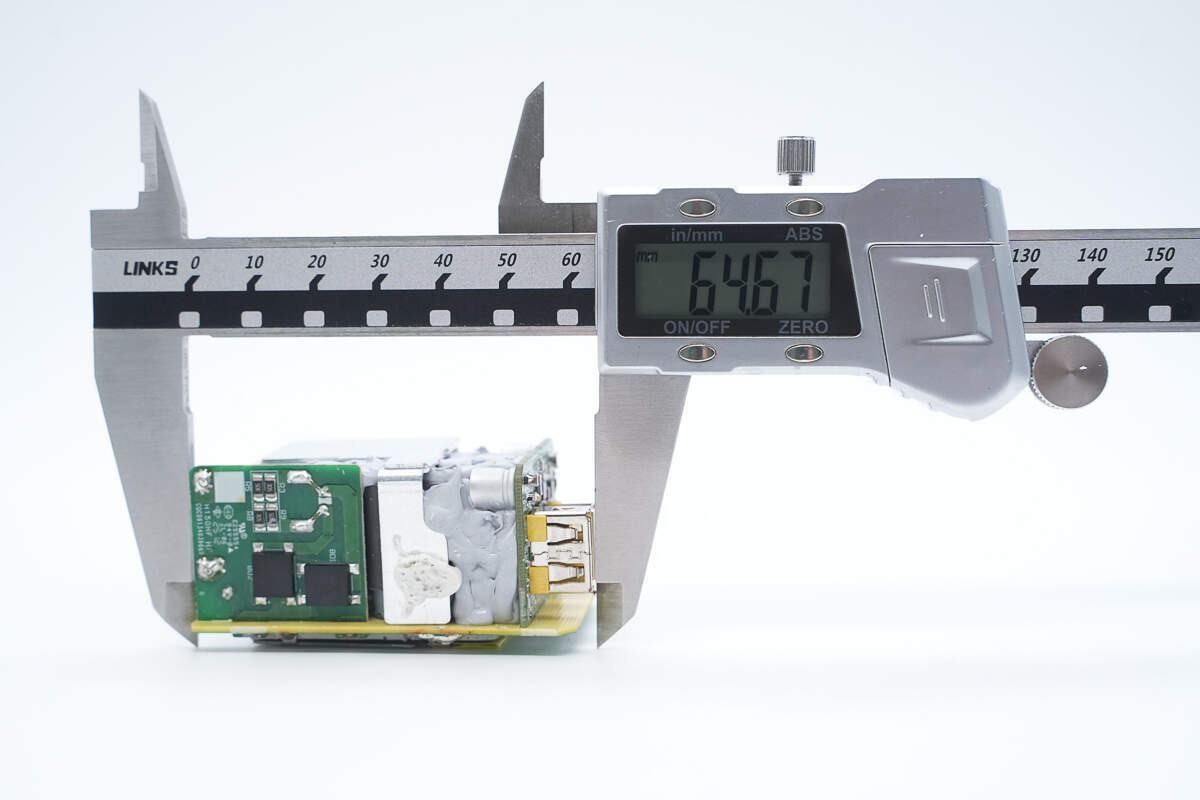

测得PCBA模块长度为64.67mm。

宽度为35.94mm。

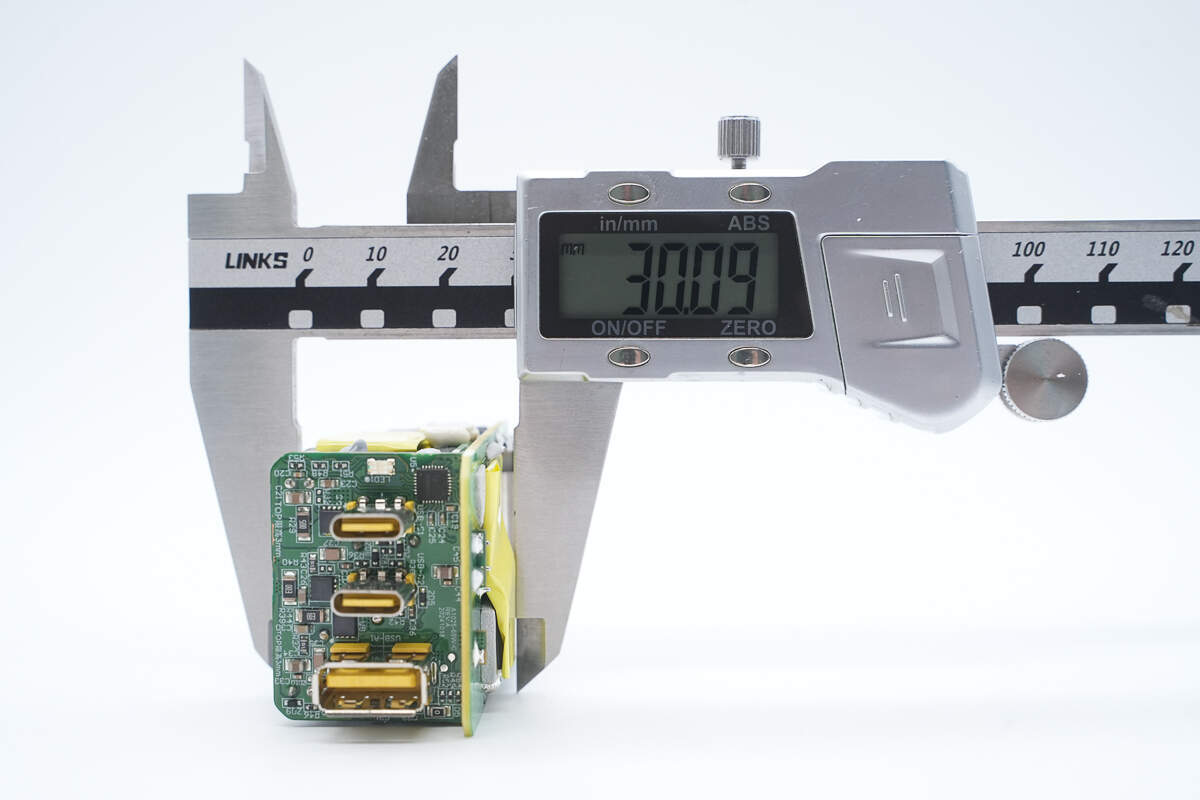

厚度为30.09mm。

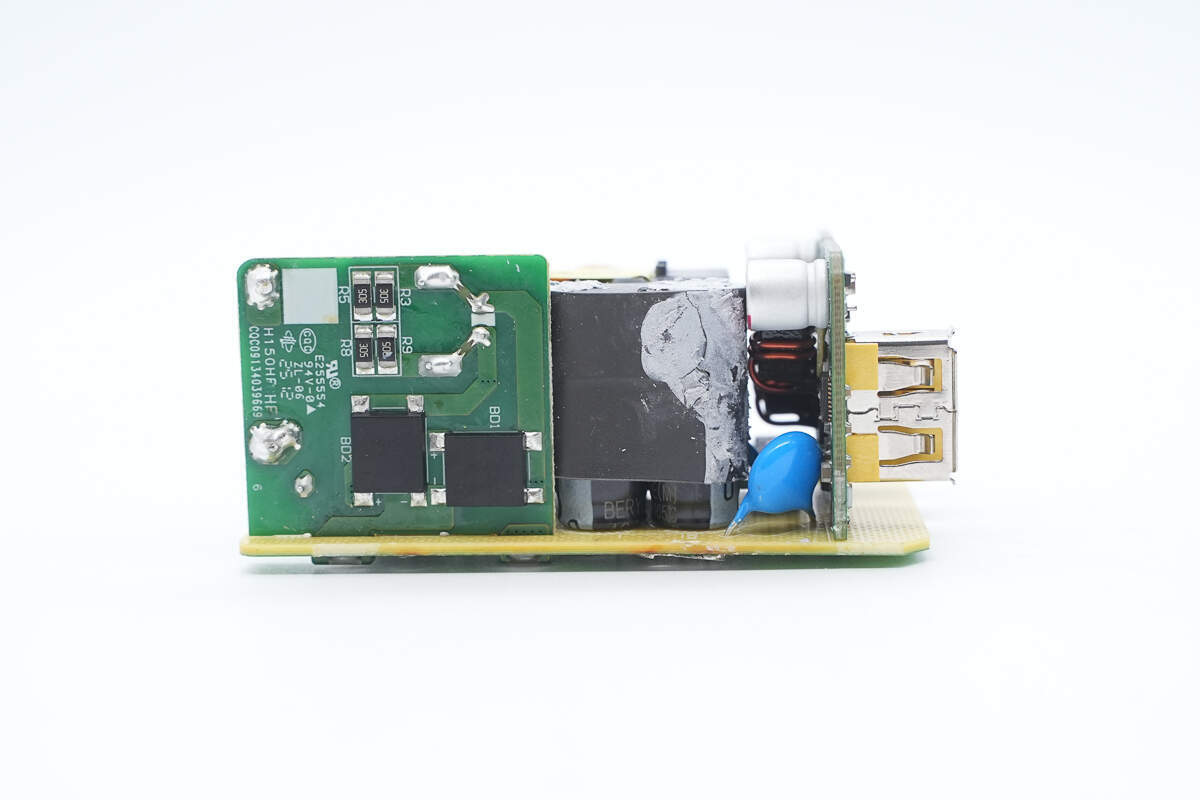

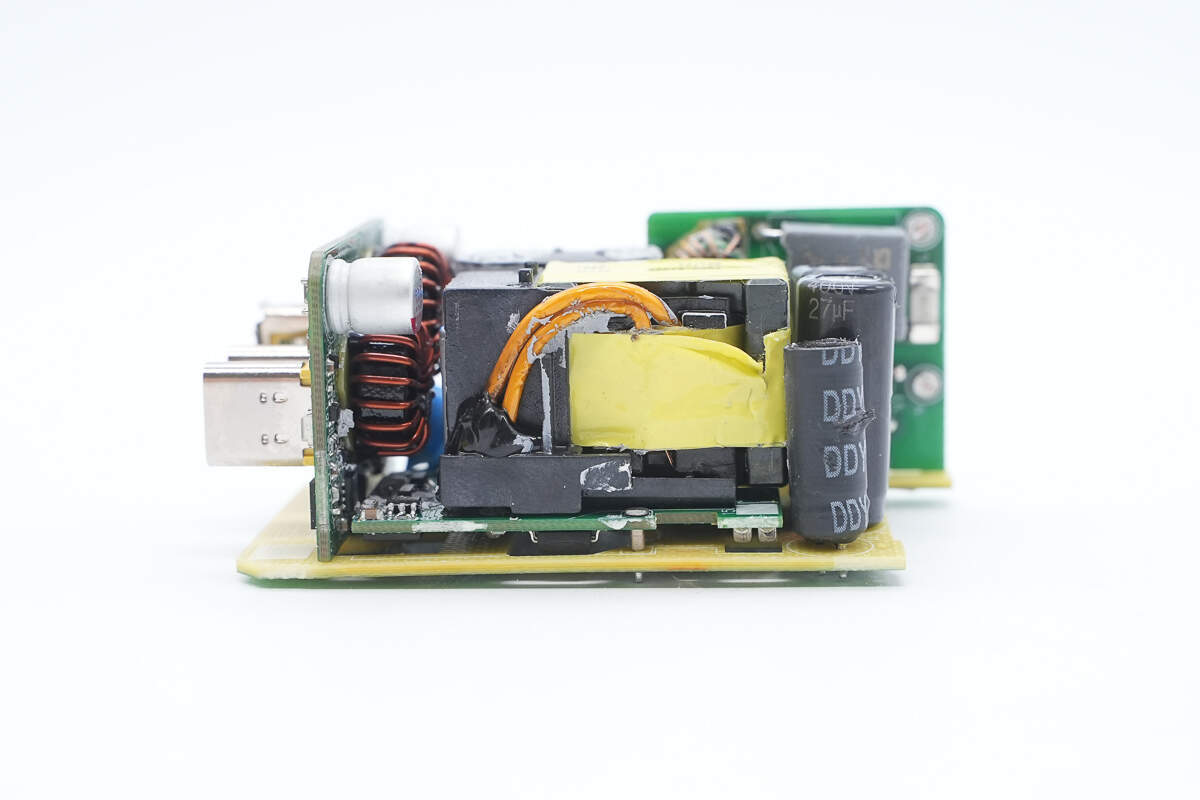

PCBA模块侧面以及输出端设计有小板，器件间填充导热凝胶，顶部以及侧面覆盖一体式散热片。

模块背面也覆盖散热片设计。

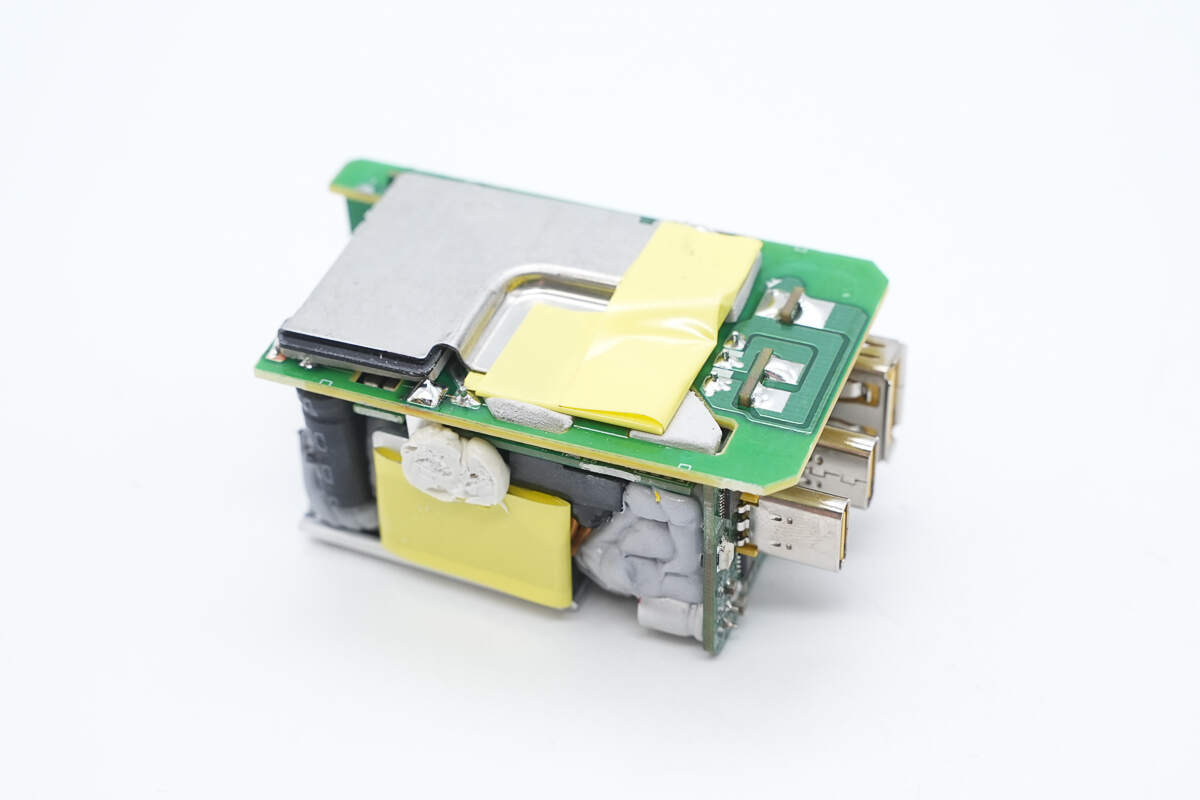

拆掉散热片，内侧粘贴绝缘胶带以及麦拉片进行绝缘，板子上贴有导热垫更好传递热量。

将导热胶清理干净，变压器下方还设有第三块小板，主板单面印刷设计，布局电容、工字电感等器件。

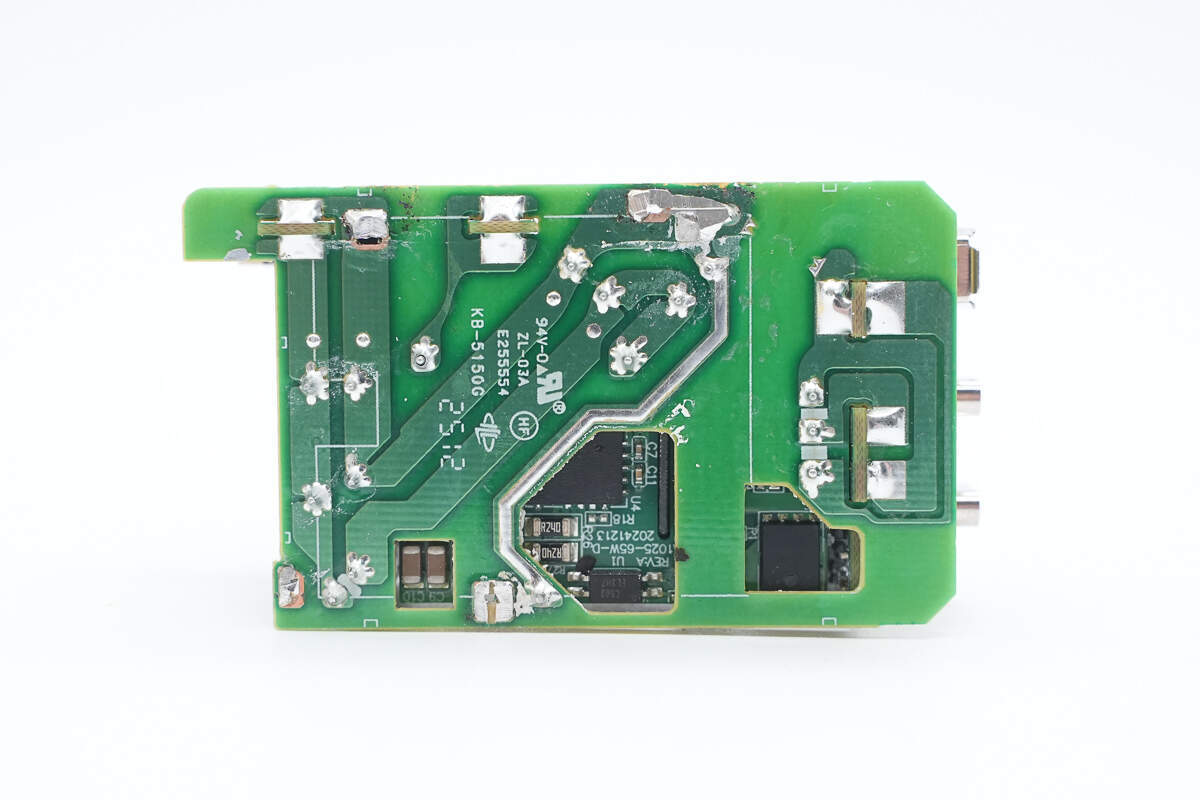

主板背面无器件，对应电源主控芯片和同步整流管区域镂空处理。

模块输入端一览，右侧焊接小板，主板上设有高压滤波电解电容以及工字电感。

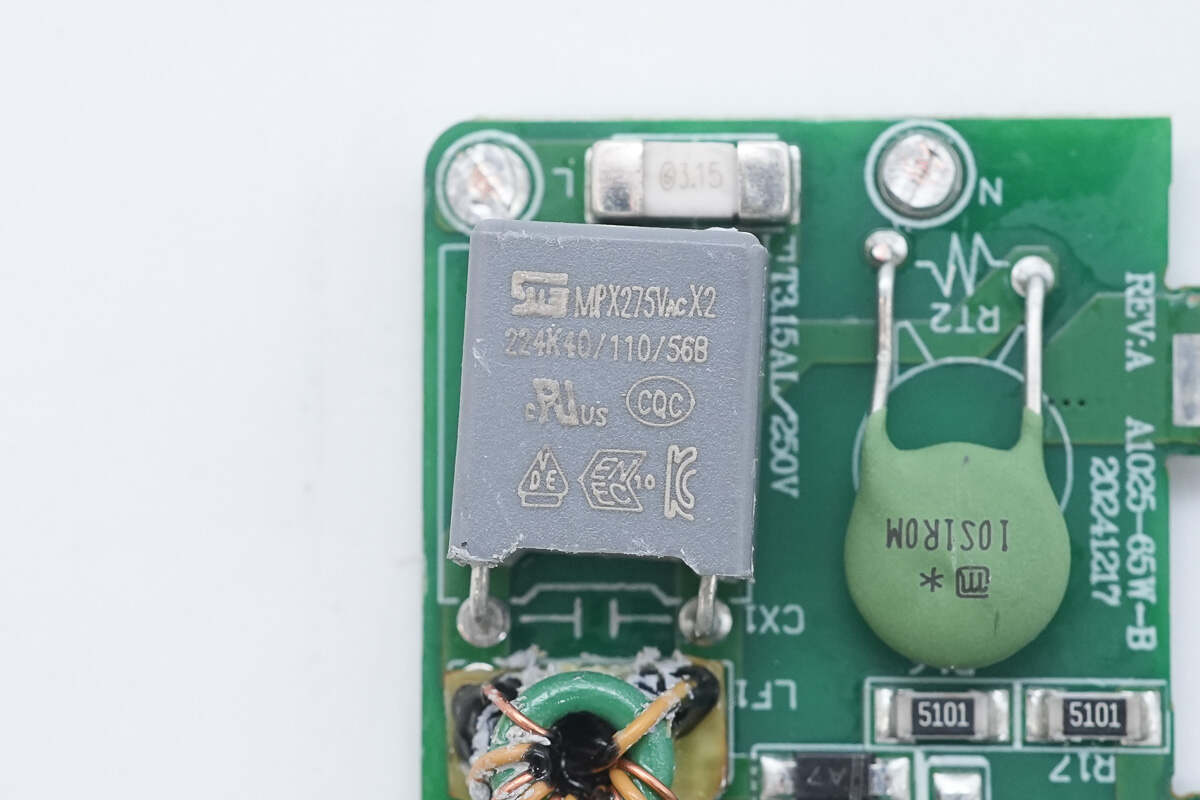

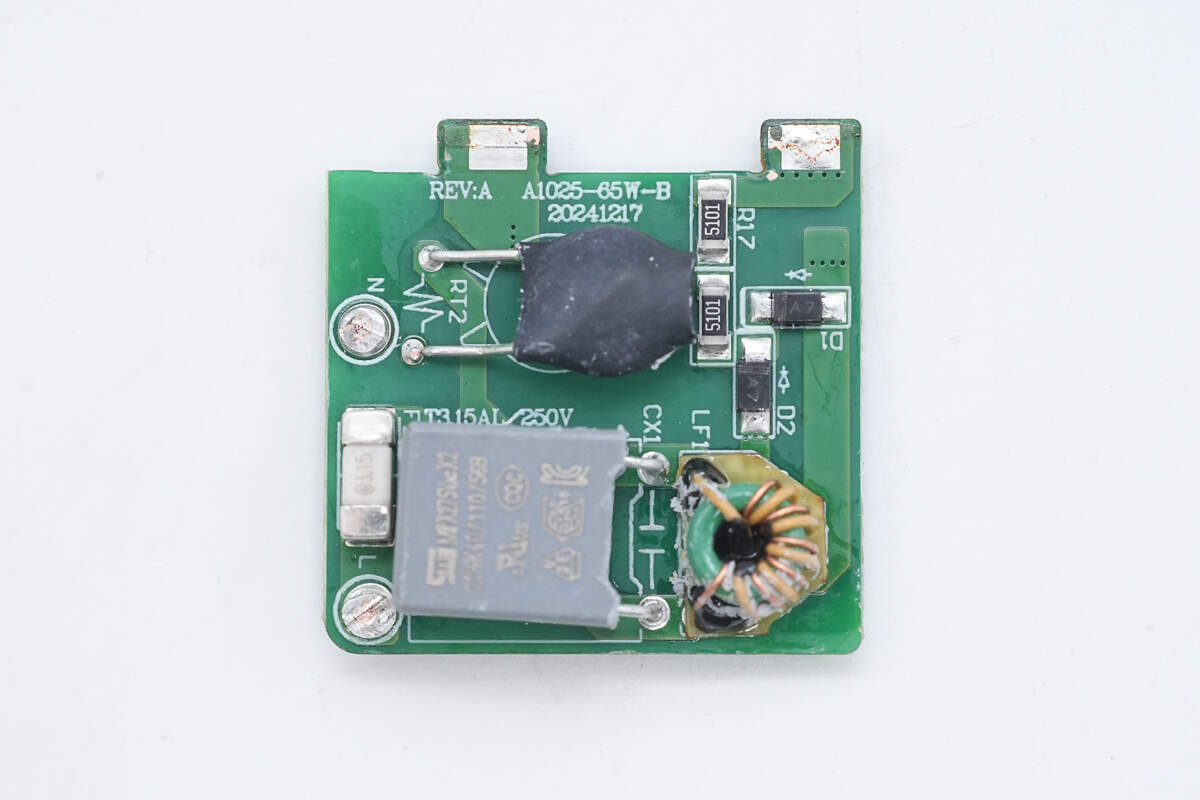

将小板拆下，正面设有贴片保险丝、NTC热敏电阻、安规X2电容以及共模电感。

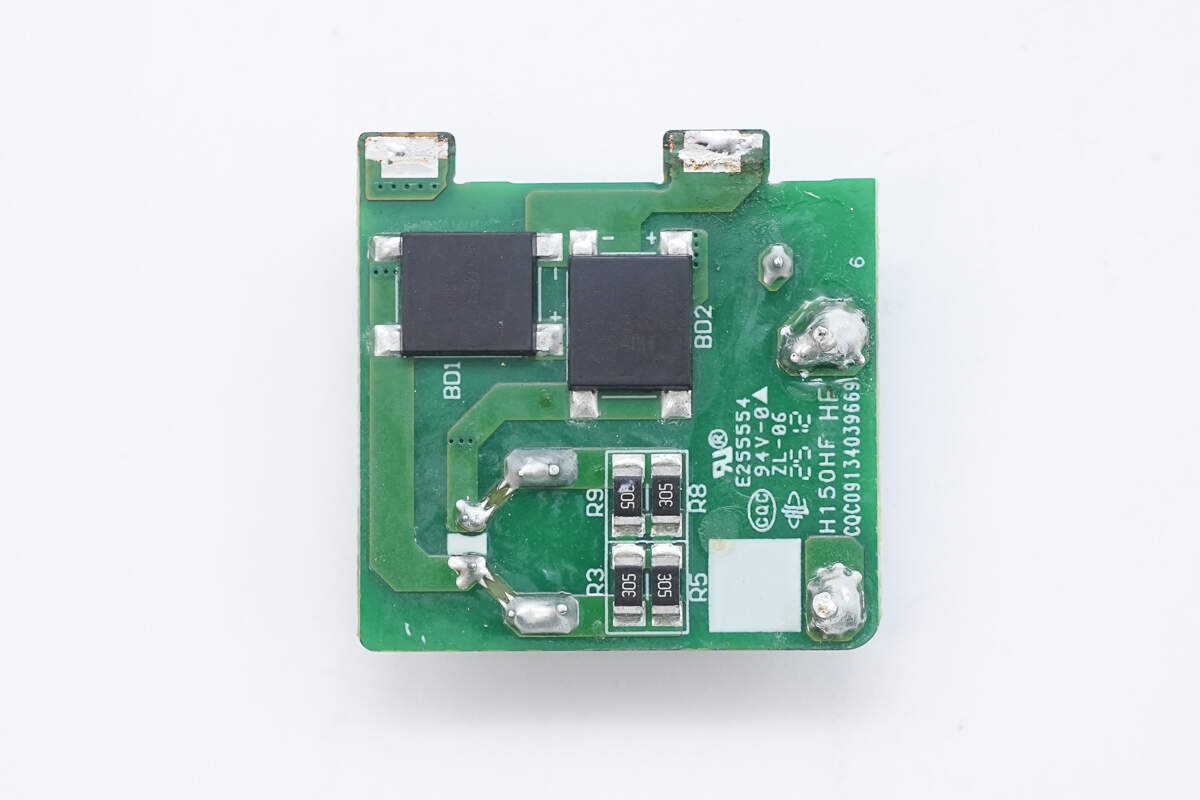

背面设有两颗整流桥。

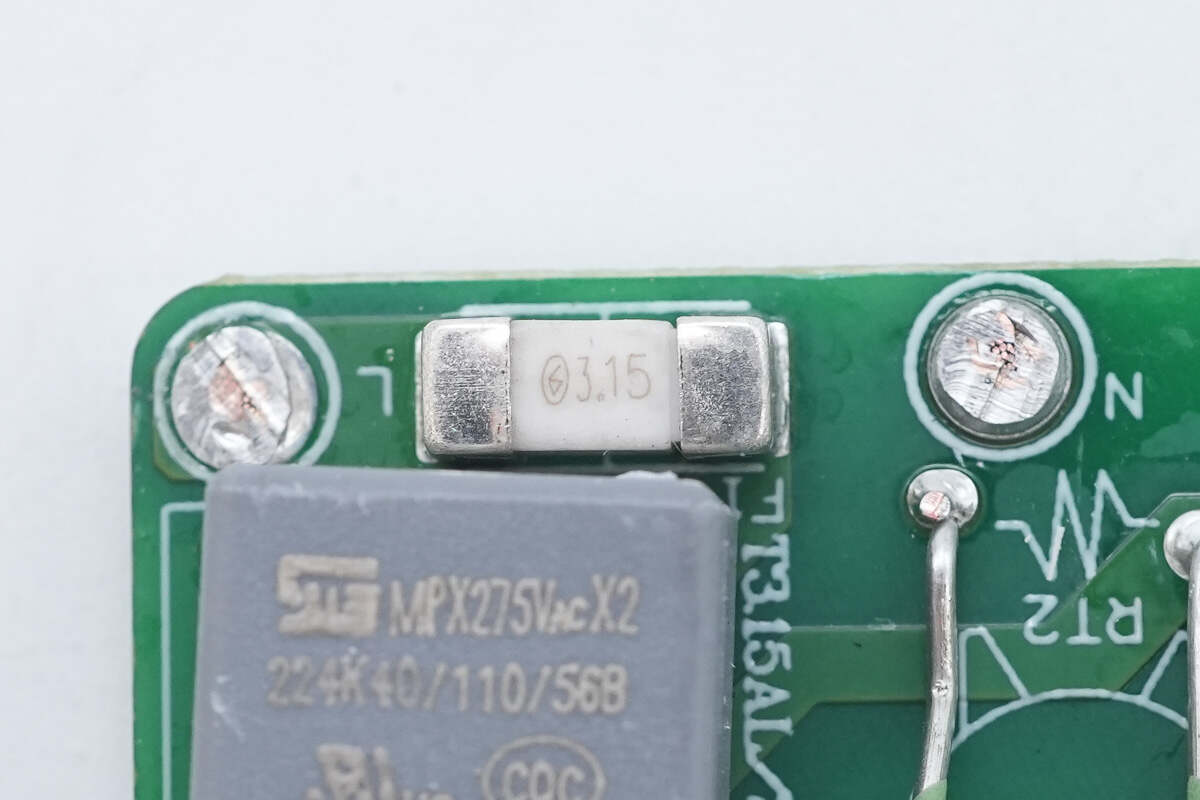

贴片保险丝来自贝特电子，额定电流3.15A。

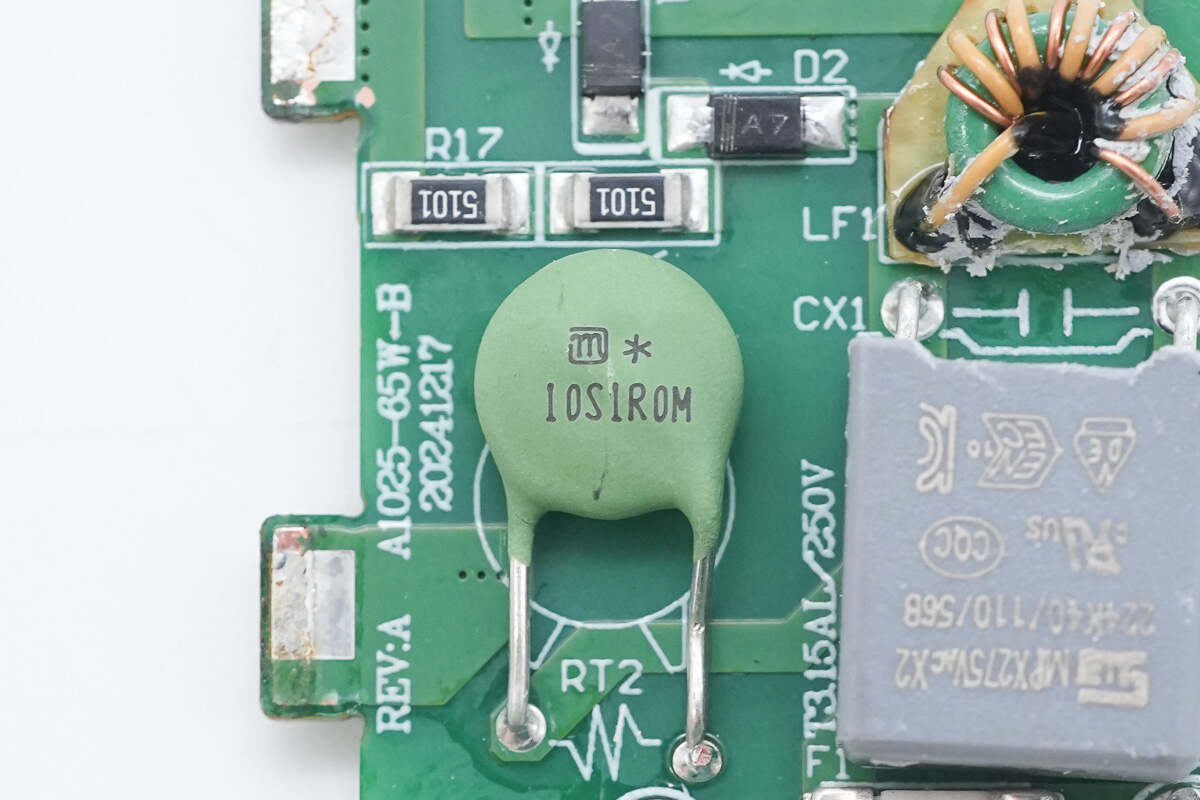

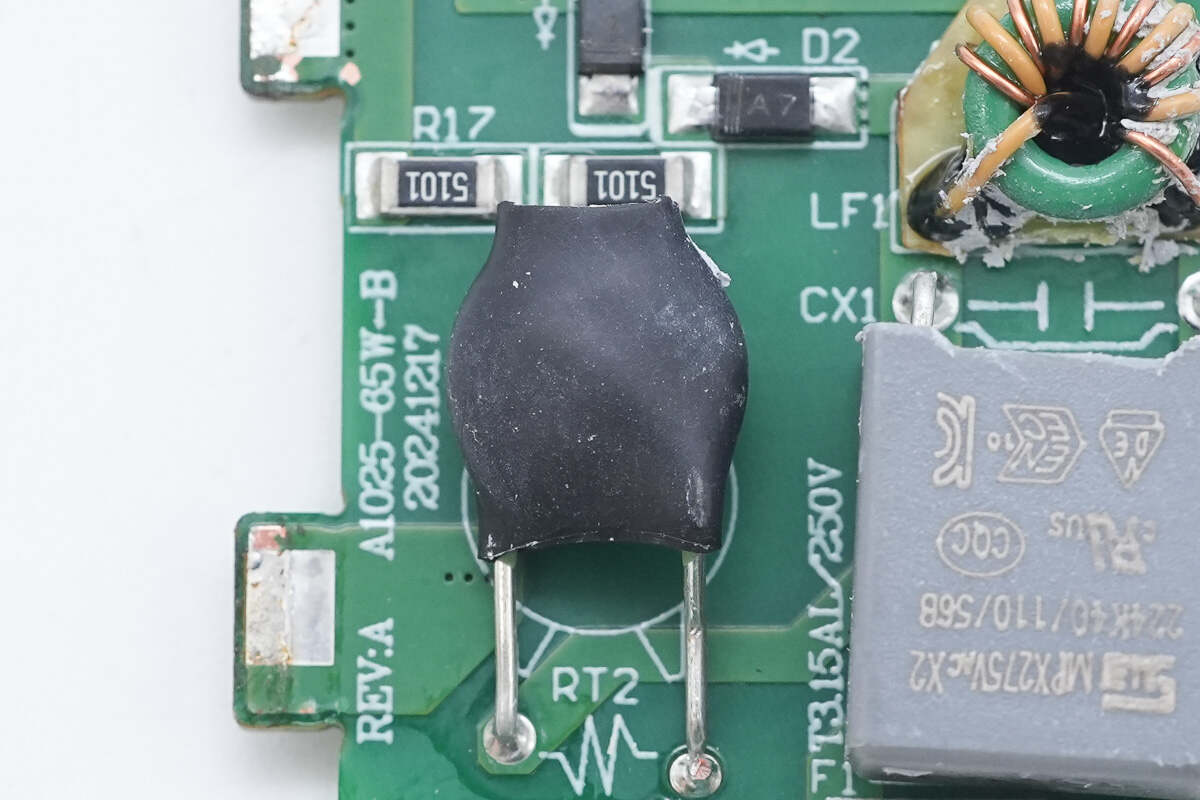

NTC热敏电阻外套热缩管绝缘保护。

NTC热敏电阻用于抑制上电浪涌电流。

安规X2电容来自松田电子，容量0.22μF。

共模电感用于滤除EMI干扰，底部设有电木板以及打胶加固。

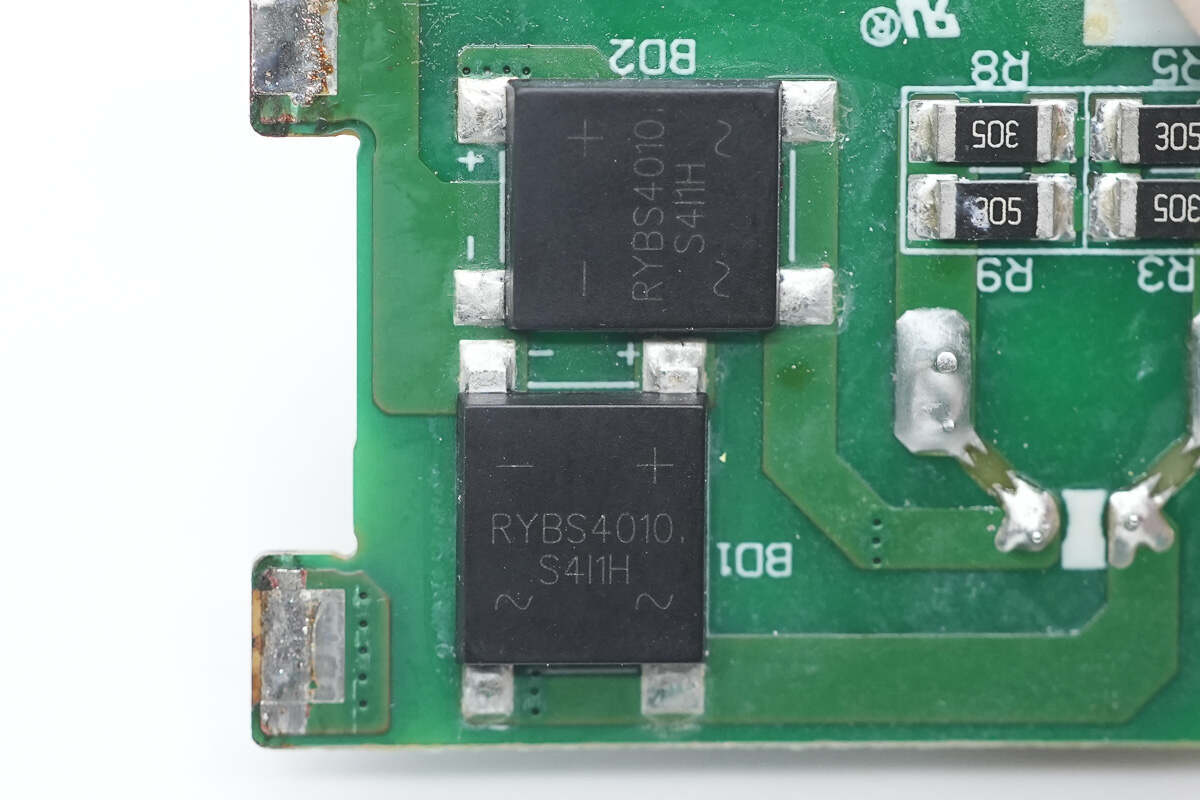

两颗整流桥型号RYBS4010，规格为4A 1000V，采用TMBF封装。

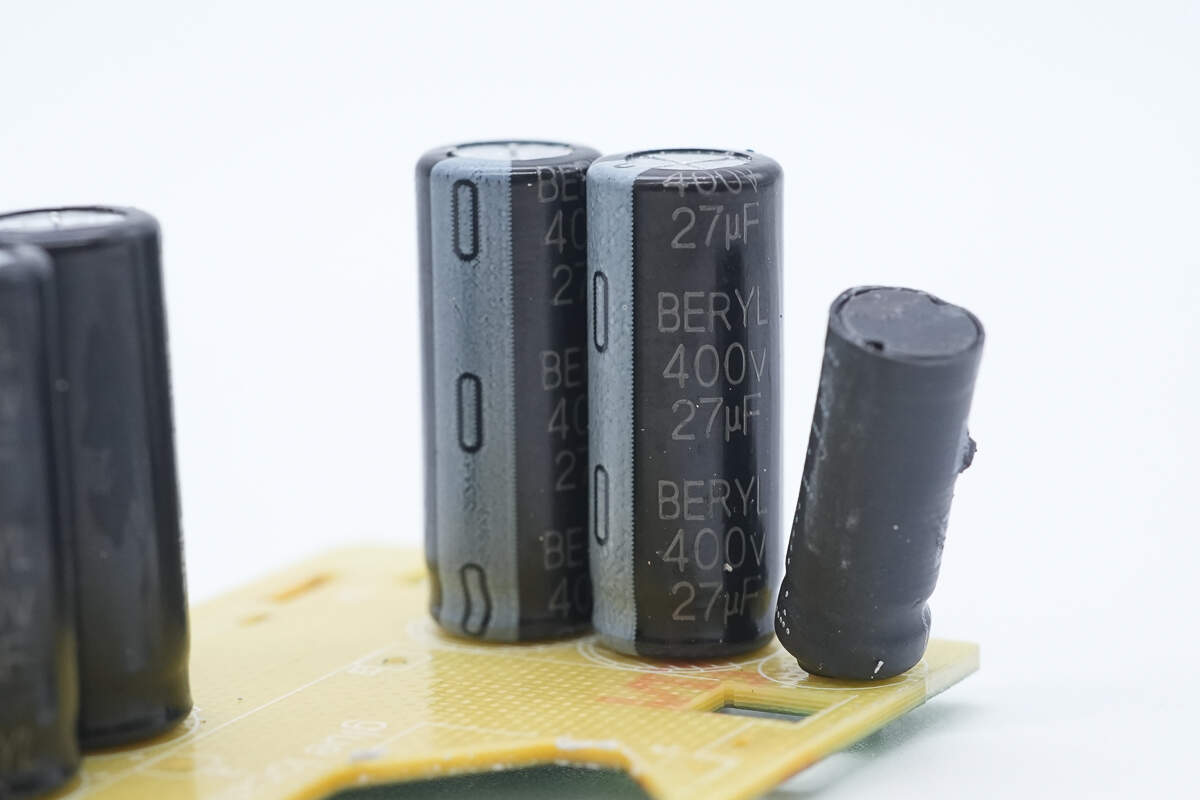

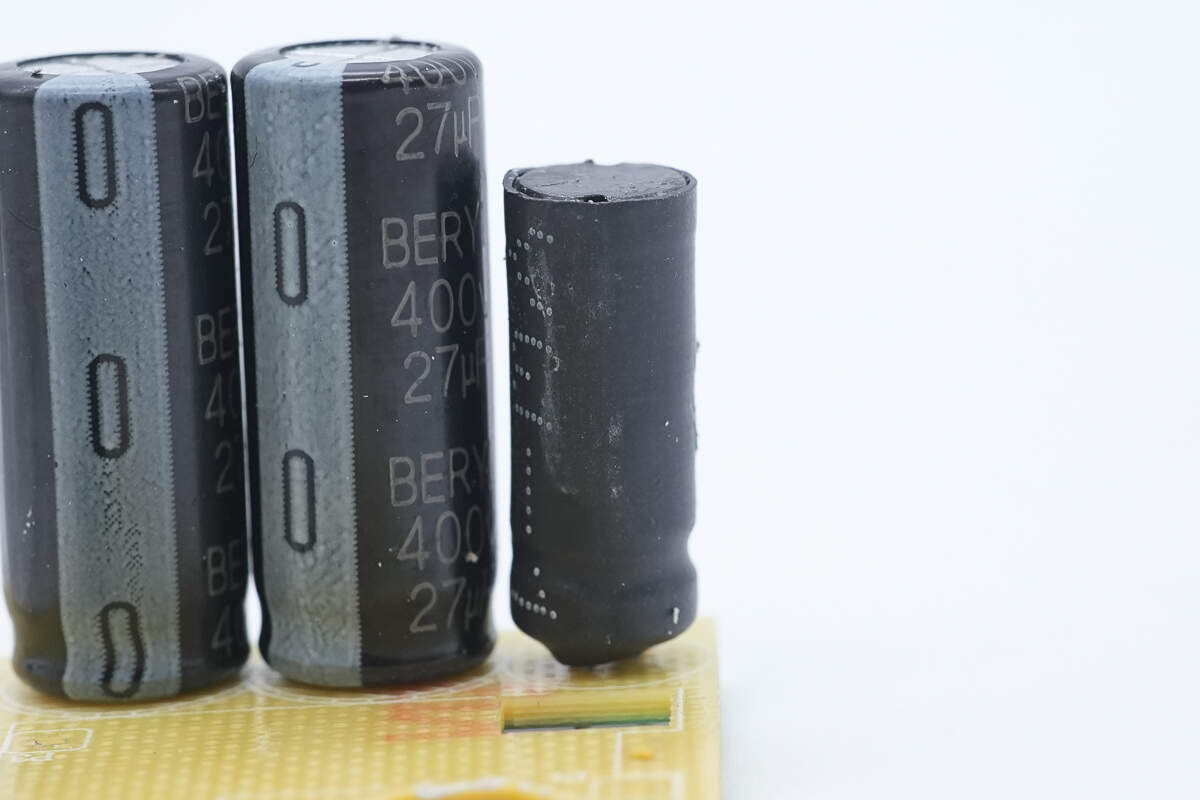

两颗高压滤波电解电容来自BERYL绿宝石，规格均为400V27μF。

旁边工字电感外套热缩管绝缘保护。

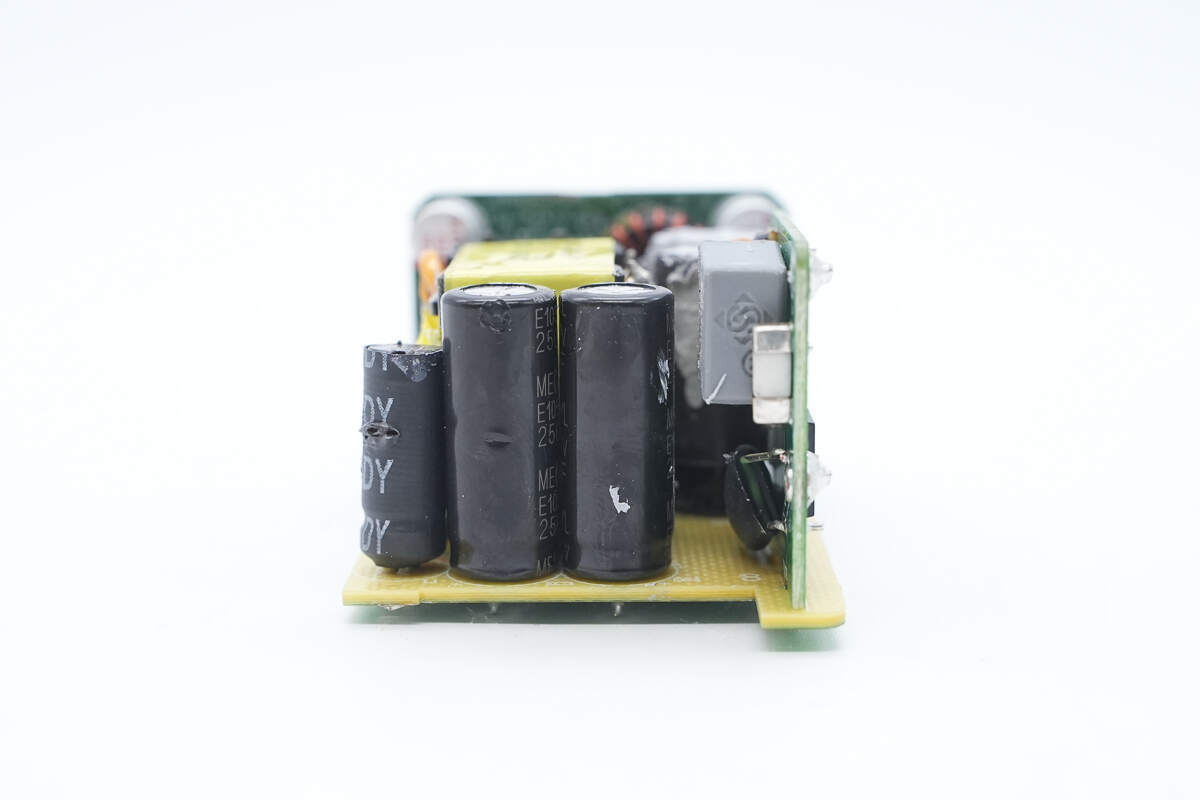

侧面中心区域设有另外两颗高压滤波电解电容，并外套胶套绝缘保护。

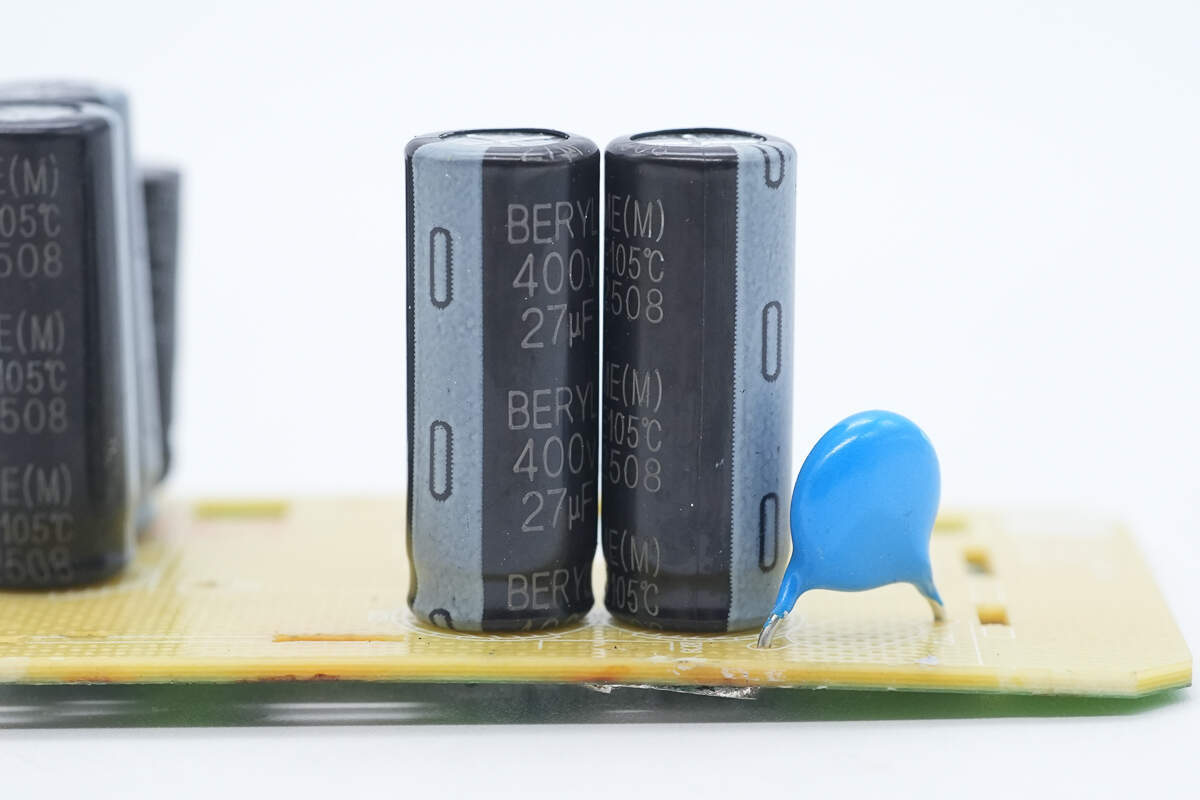

另外两颗高压滤波电解电容也是来自绿宝石，规格也都是400V27μF。

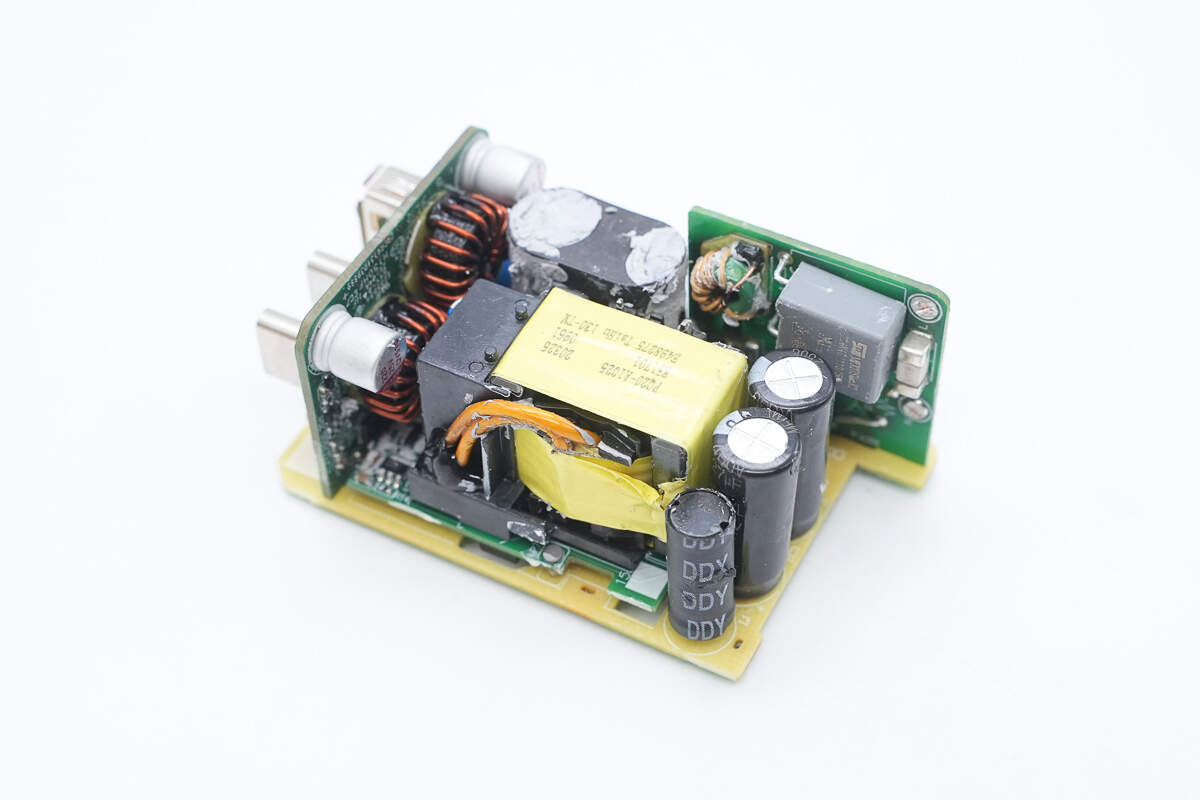

另一侧是AC DC标准模块化设计的PCBA。该模块将ACDC功率转换的元器件设计在一个标准化模块内部，可以作为65W模块搭配更多机型使用。该模块主要集成了初级合封氮化镓、变压器、同步整流、输出固态、输出431稳压线路和初次级光耦等周边元器件。

变压器与底部小板焊接，板子右侧区域设有蓝色Y电容、同步整流控制器以及输出滤波固态电容。

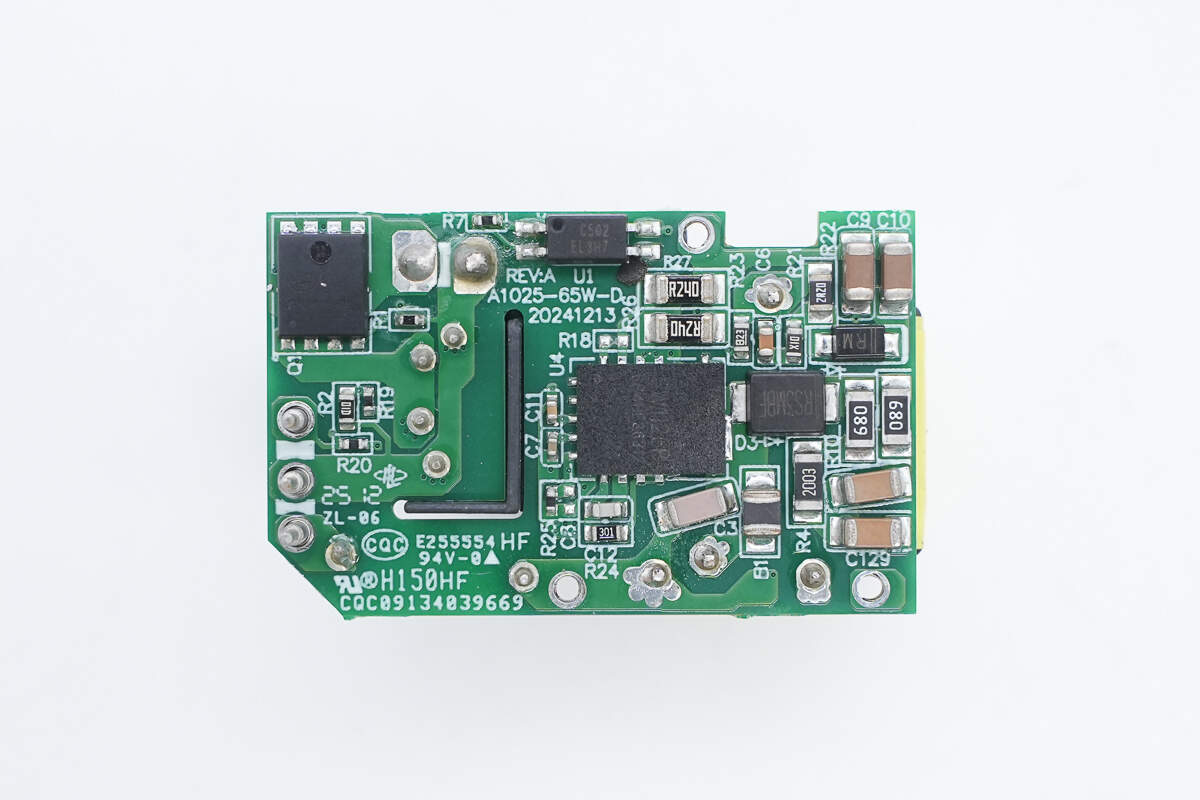

小板背面设有电源主控芯片、光耦以及同步整流管。

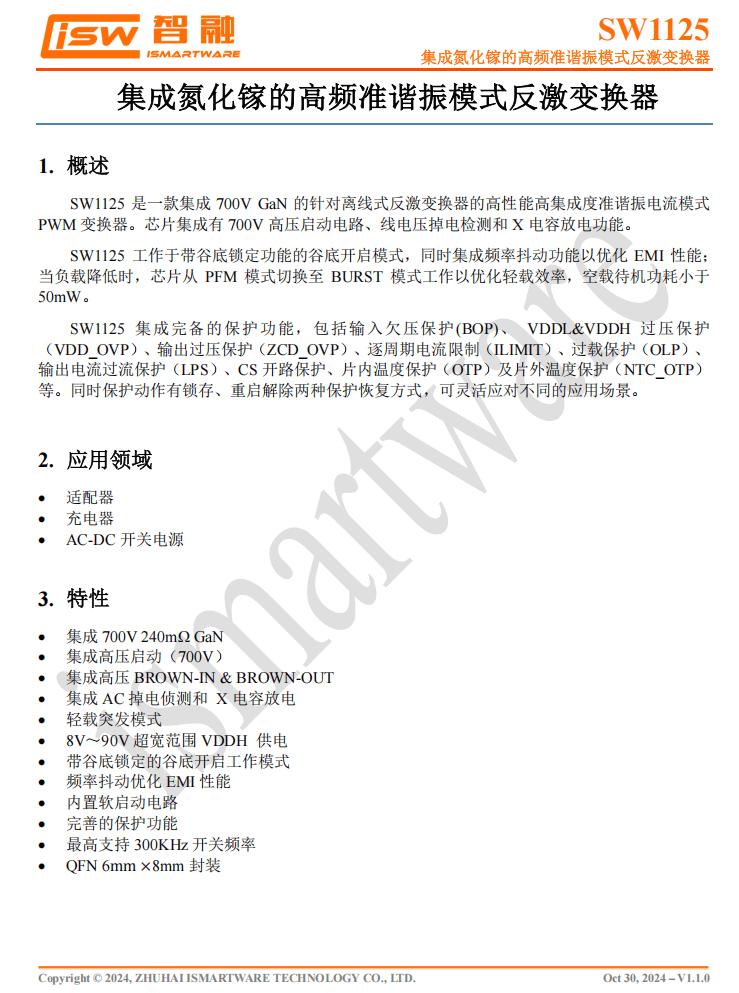

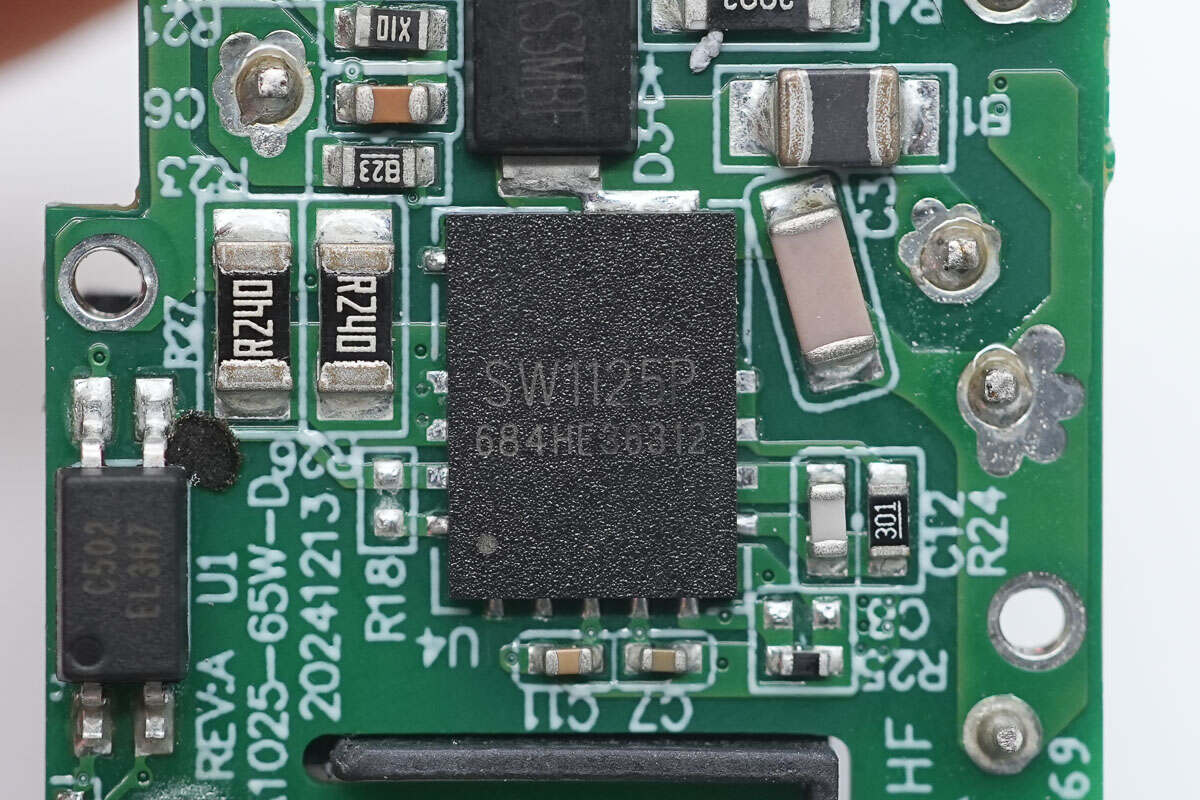

开关电源主控芯片采用智融科技SW1125P合封氮化镓芯片，这是一颗集成650V耐压，260mΩ导阻氮化镓开关管的高频准谐振反激变换器，芯片内部集成了700V高压启动电路，线电压掉电检测和X电容放电功能。

SW1125P运行在带谷底锁定的谷底开启模式，降低开关损耗，并集成频率抖动功能优化EMI性能。芯片支持突发模式，当负载降低时自动进入突发模式优化轻载效率，空载待机功耗低于50mW，满足六级能耗要求。

SW1125P支持8-90V超宽范围供电，支持最高300KHz开关频率，采用散热增强的QFN6*8封装，可通过过孔导热来降低芯片温升，优化走线，简化散热设计。芯片内置多重完善的保护功能，并支持外接NTC检测充电器温升，实现全面的保护设计。

充电头网拆解了解到，智融科技SW1125/SW1106+SW1608氮化镓电源方案此前还被众显100W 2C1A氮化镓充电器、力德诺70W 2A2C氮化镓桌面充电器、雅晶源65W 2C1A氮化镓充电器、喜微100W 3C1A超高性价比氮化镓快充、钜海65W 2C1A氮化镓充电器等产品采用。

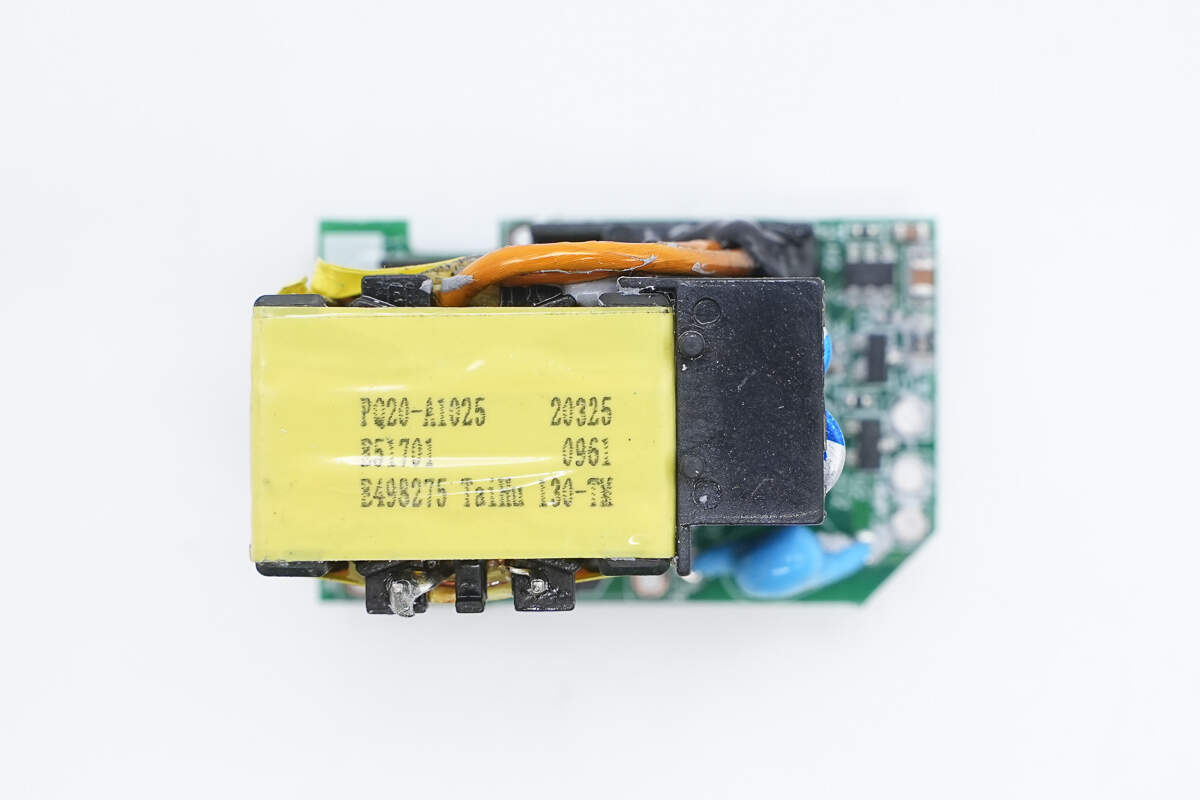

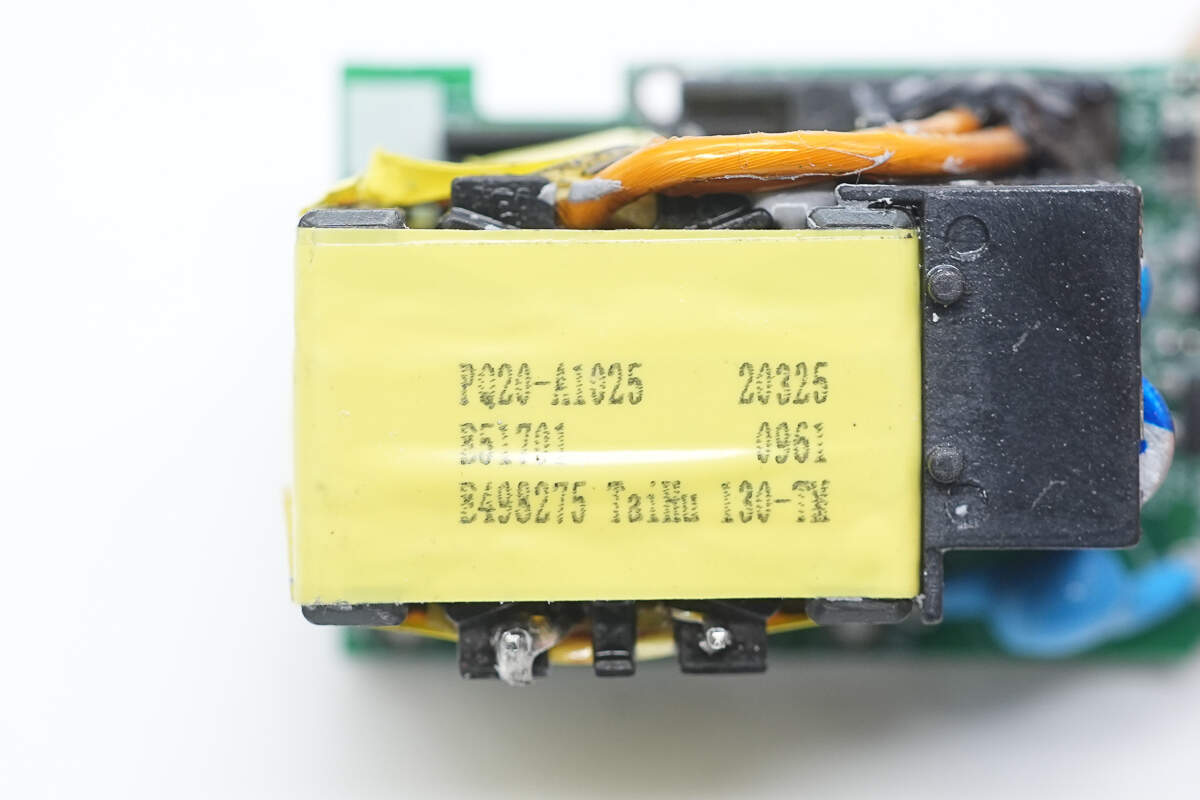

变压器特写。

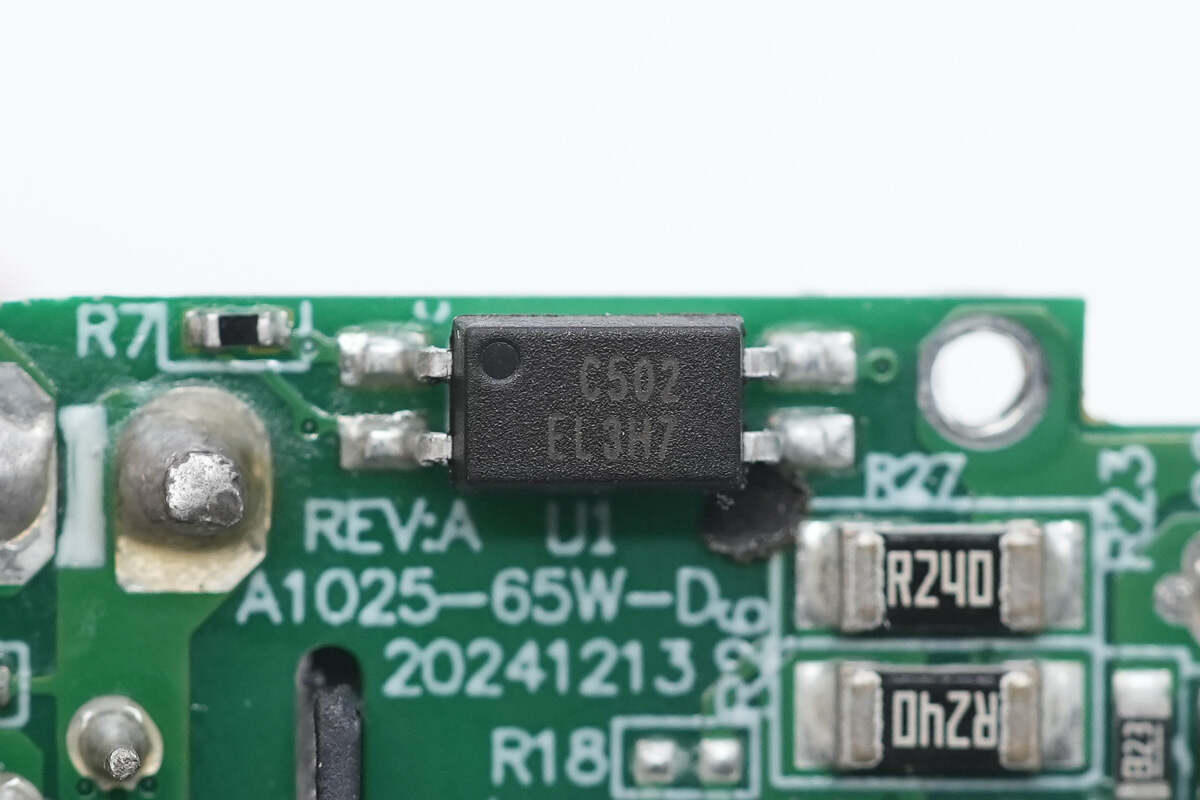

亿光EL 3H7光耦特写，用于输出电压反馈。

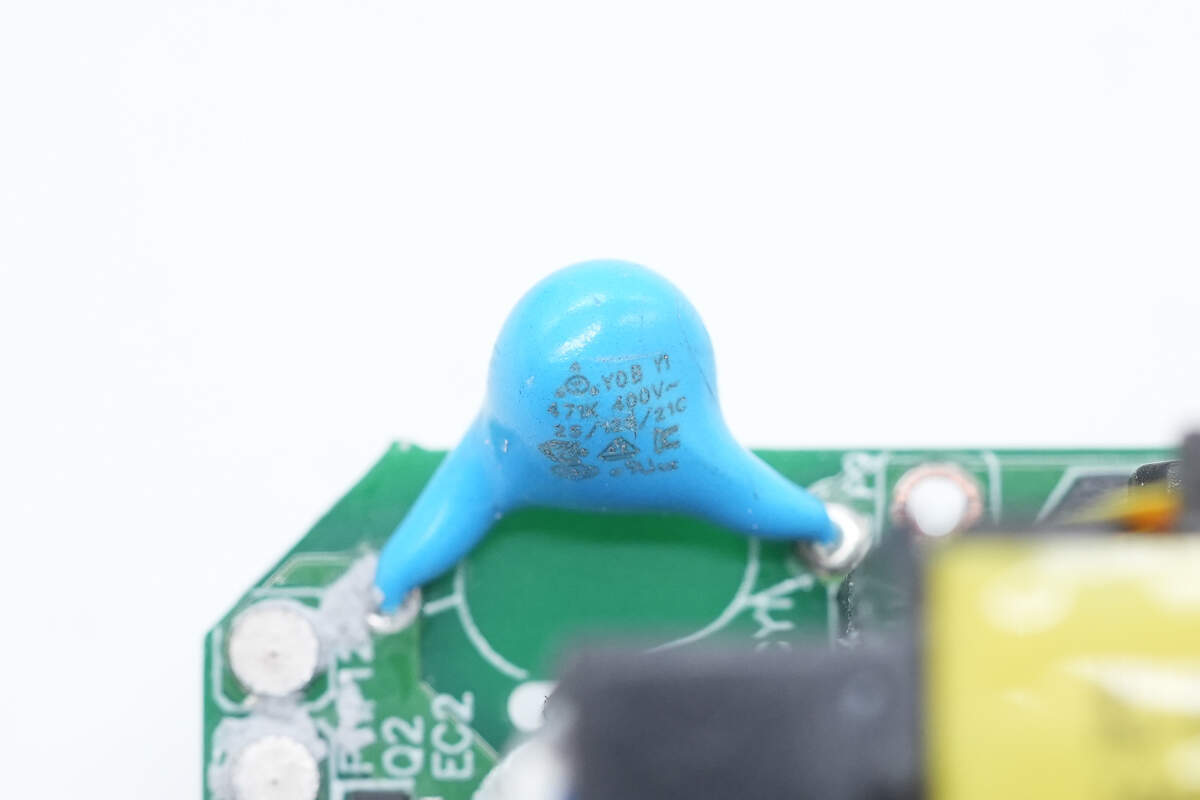

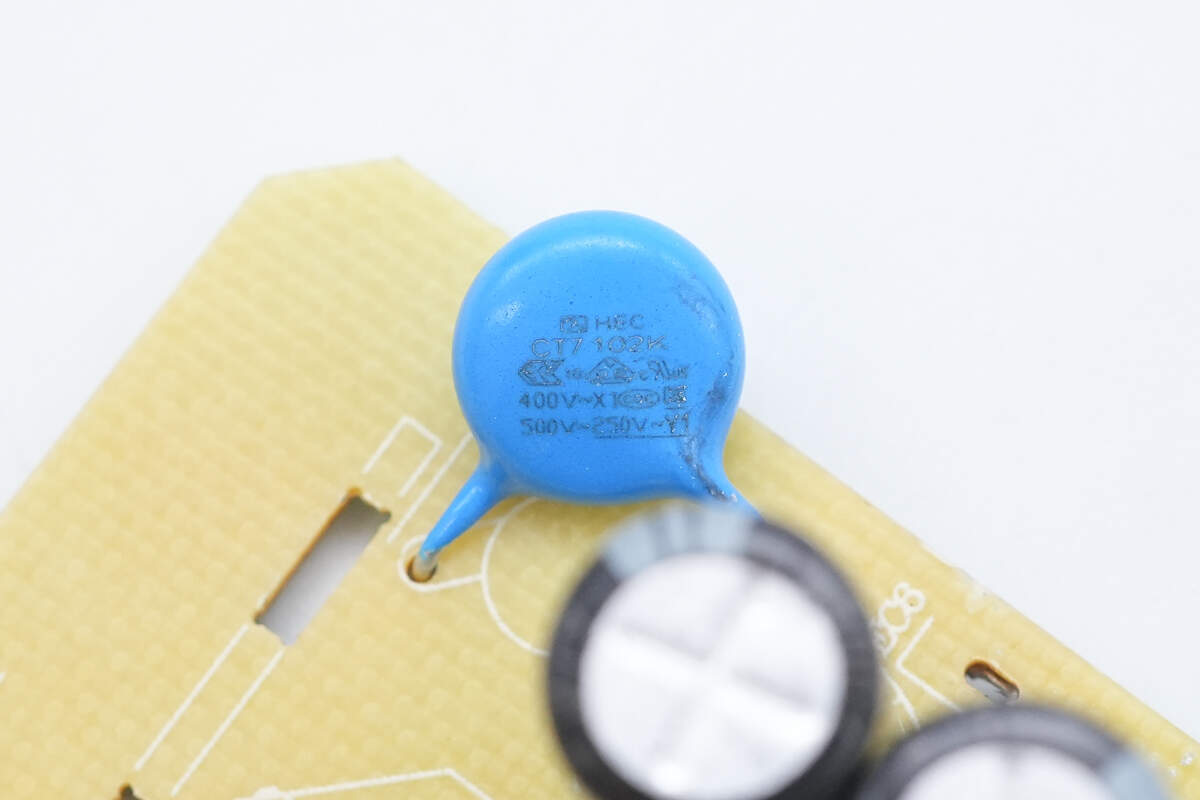

蓝色Y电容特写。

另一颗蓝色Y电容特写。

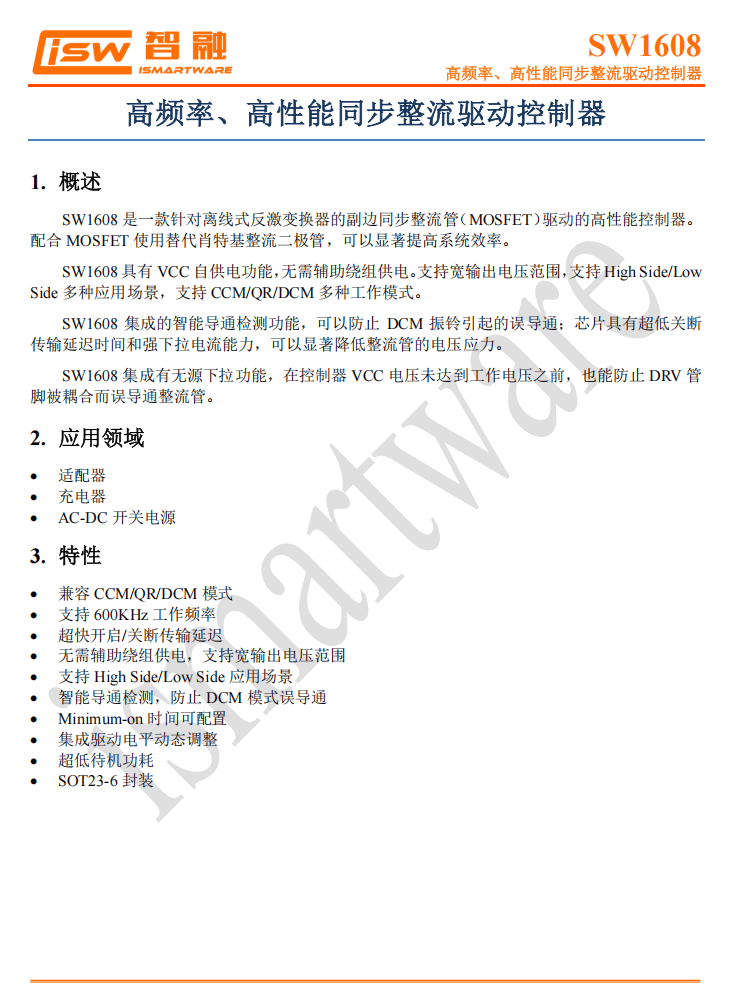

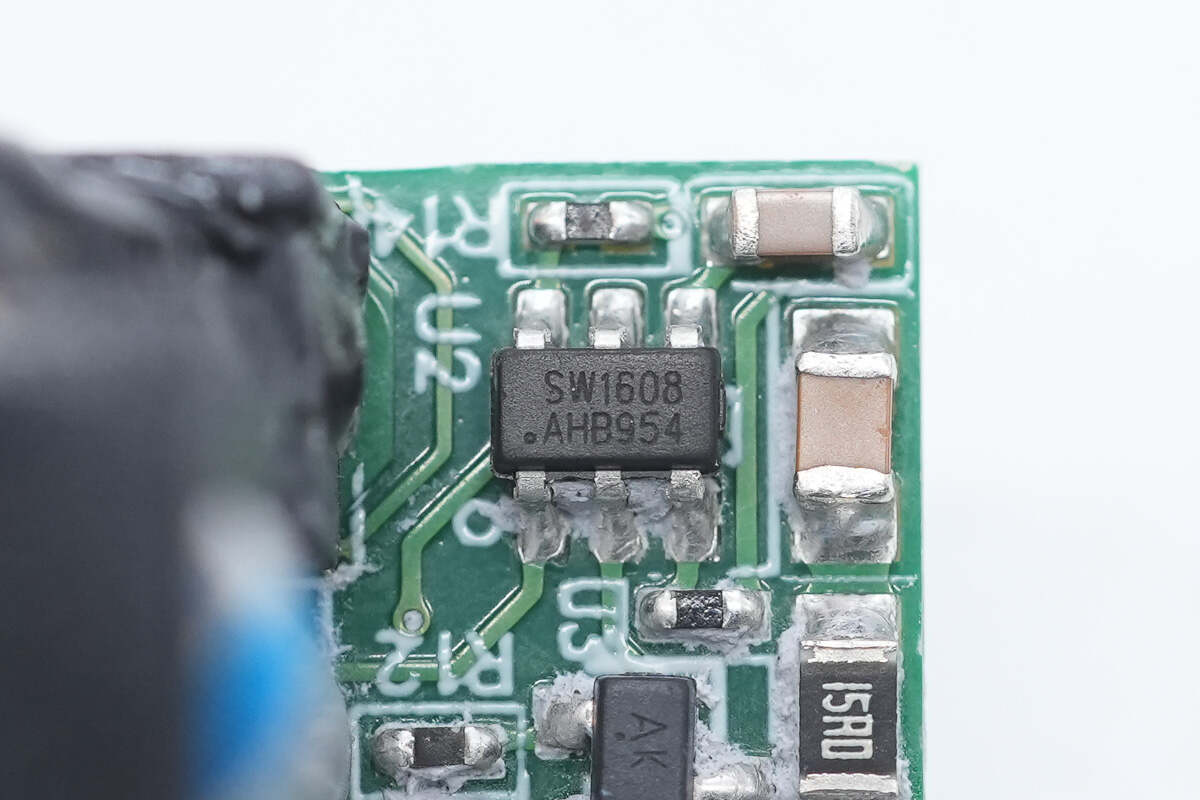

同步整流控制器采用智融科技SW1608，这是一款针对离线式反激变换器的副边同步整流管(MOSFET)驱动的高性能控制器，采用SOT23-6封装，其支持6V或者9V VCC供电，并且VCC具有自供电功能，无需辅助绕组供电并支持宽输出电压范围， 配合 MOSFET 使用替代肖特基整流二极管，可以显著提高系统效率。

SW1608支持600KHz工作频率，并支持 High Side/Low Side 多种应用场景，支持 CCM/QR/DCM 多种工作模式。此外其内部集成智能导通检测功能，可以有效防止 DCM 振铃引起的误导通；芯片还具有超低关断传输延迟时间和强下拉电流能力，可以显著降低整流管的电压应力。

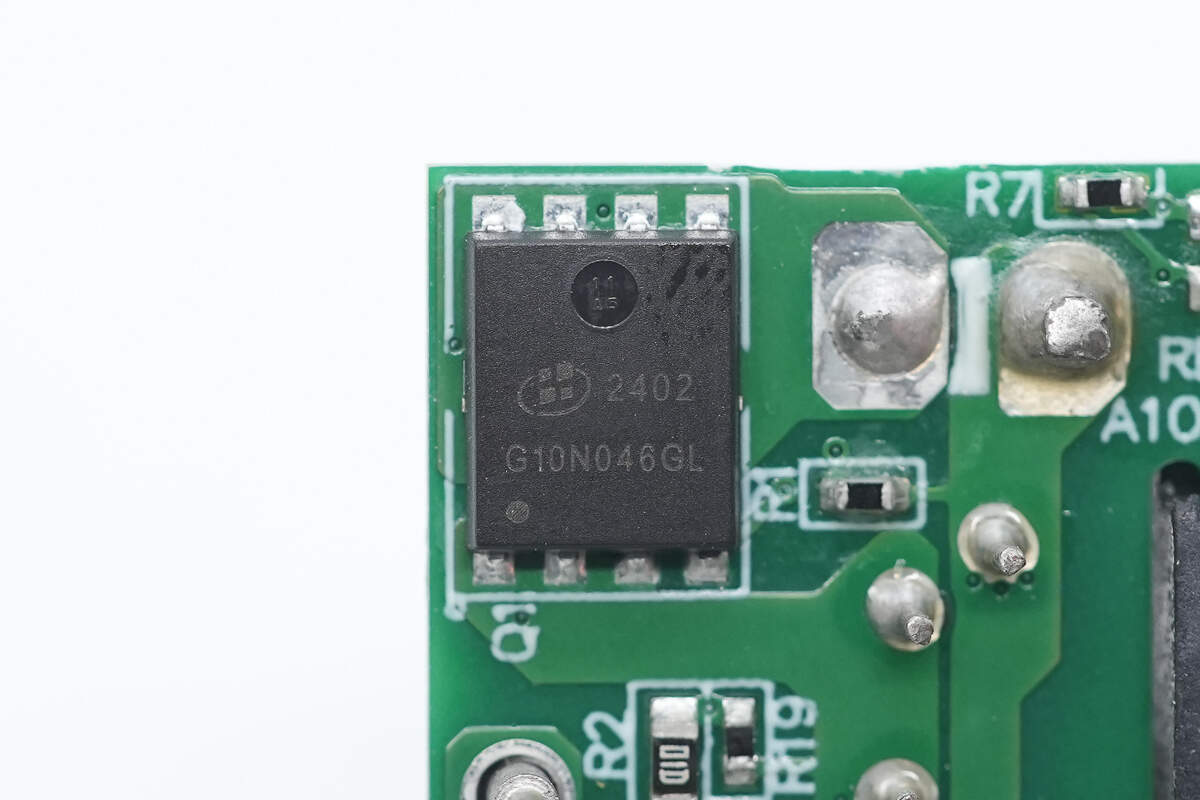

同步整流管来自ALKAIDSEMI瑶芯微，型号AKG10N046GL，NMOS管，耐压100V，导阻4.6mΩ，采用PDFN5*6-8L封装。

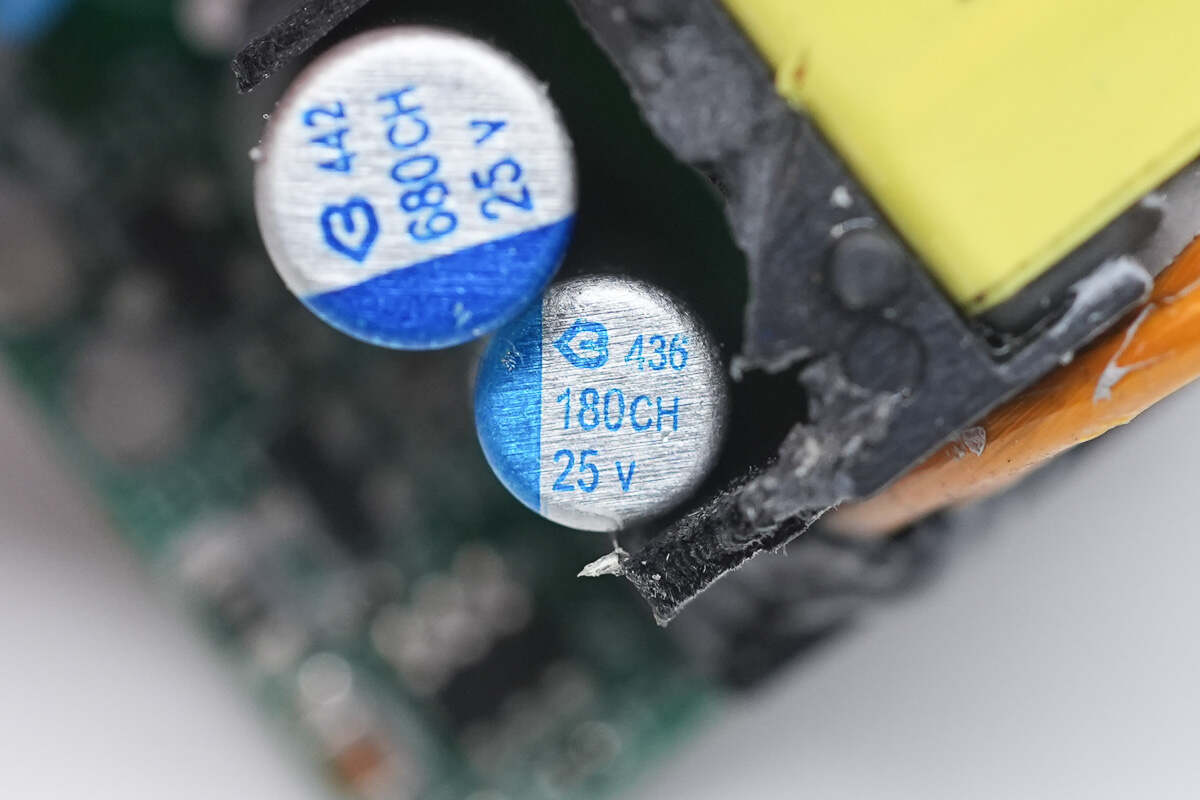

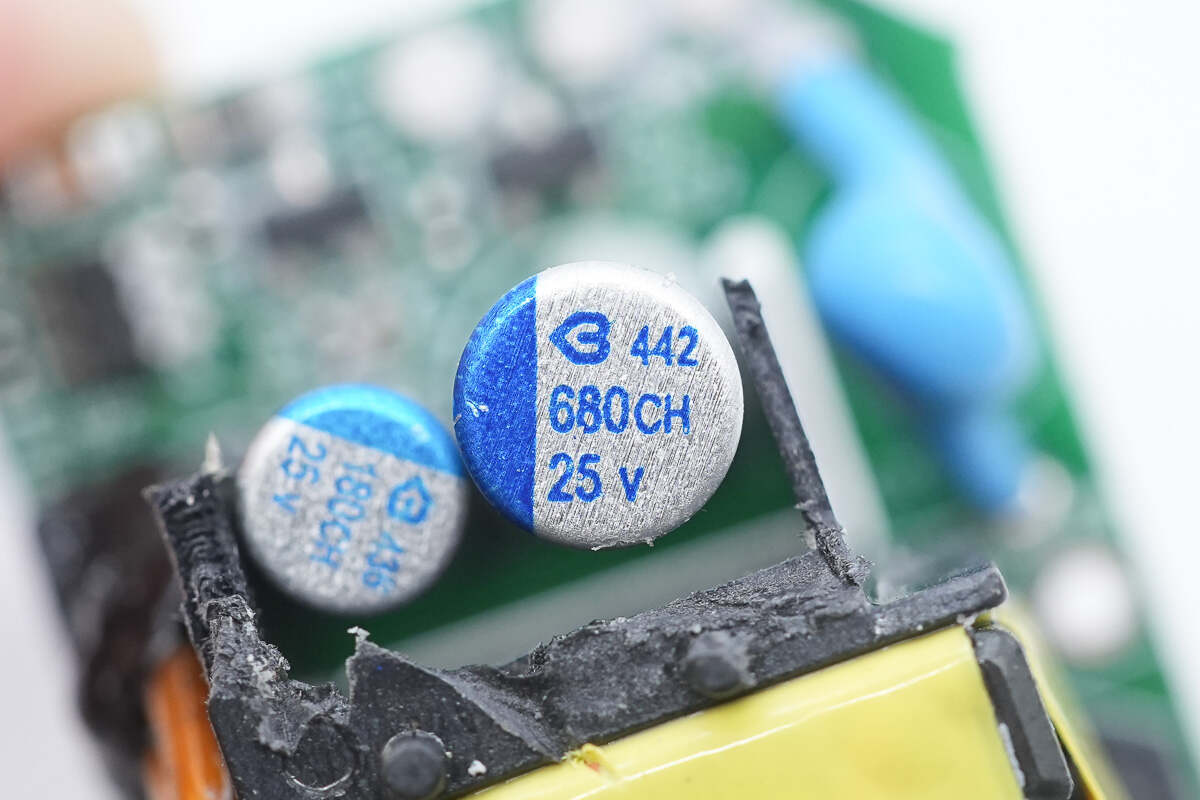

输出滤波固态电容来自绿宝石，规格为25V680μF。

另一颗规格为25V180μF。

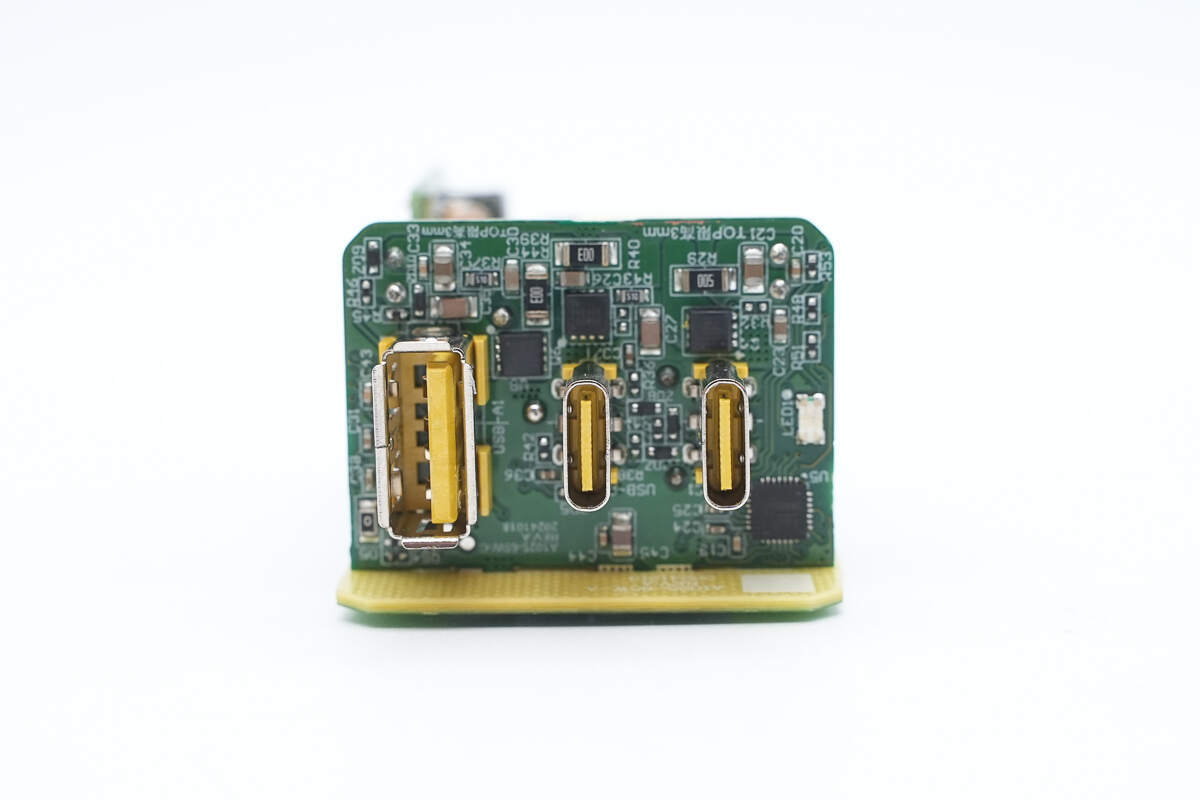

输出端小板正面设有USB-C1口降压协议芯片，三个USB接口母座以及对应的VBUS开关管。

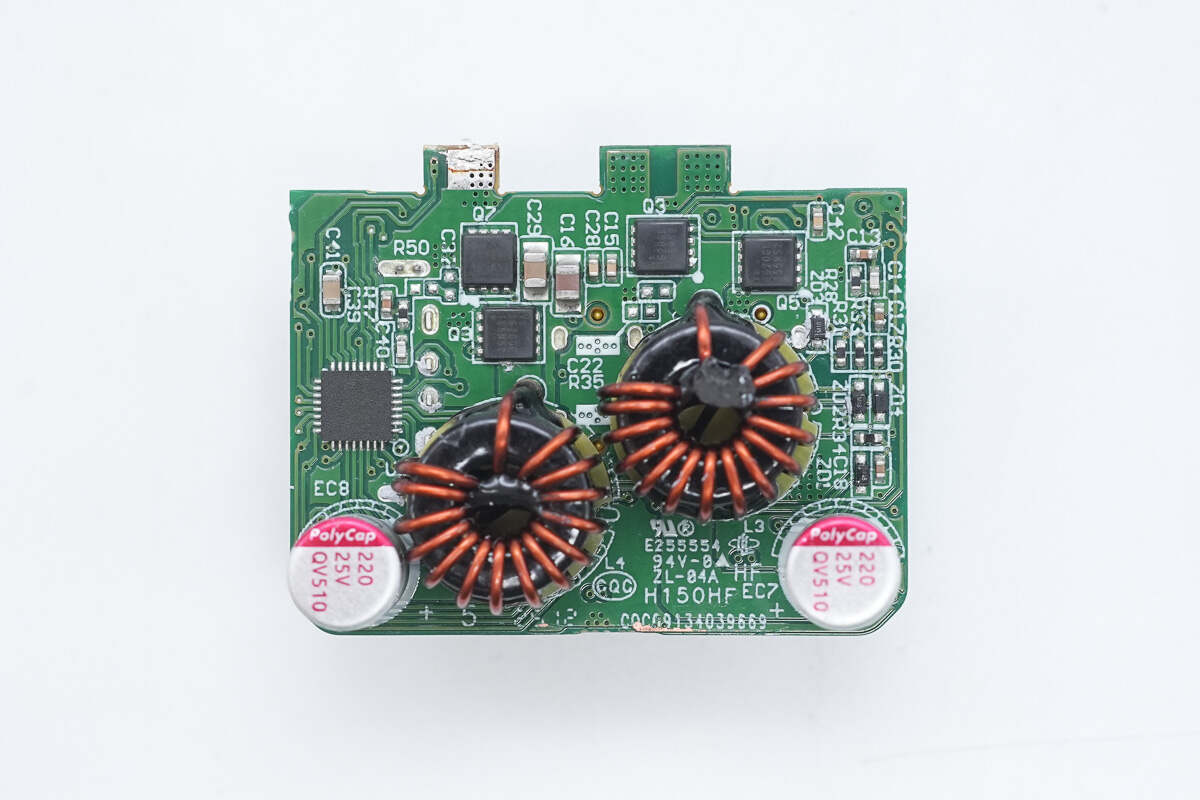

板子背面设有另外1A1C接口降压协议芯片，以及两个降压电路对应的同步降压开关管、降压电感以及二次滤波固态电容。

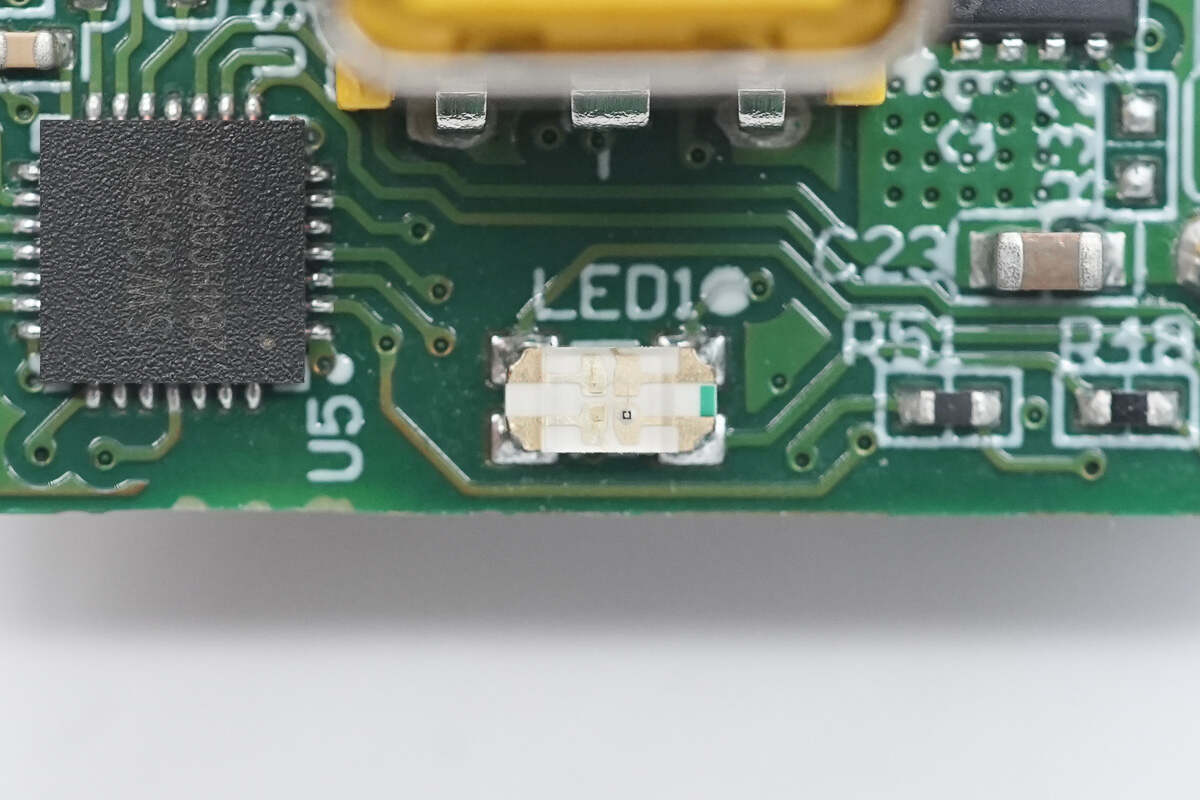

LED指示灯特写。

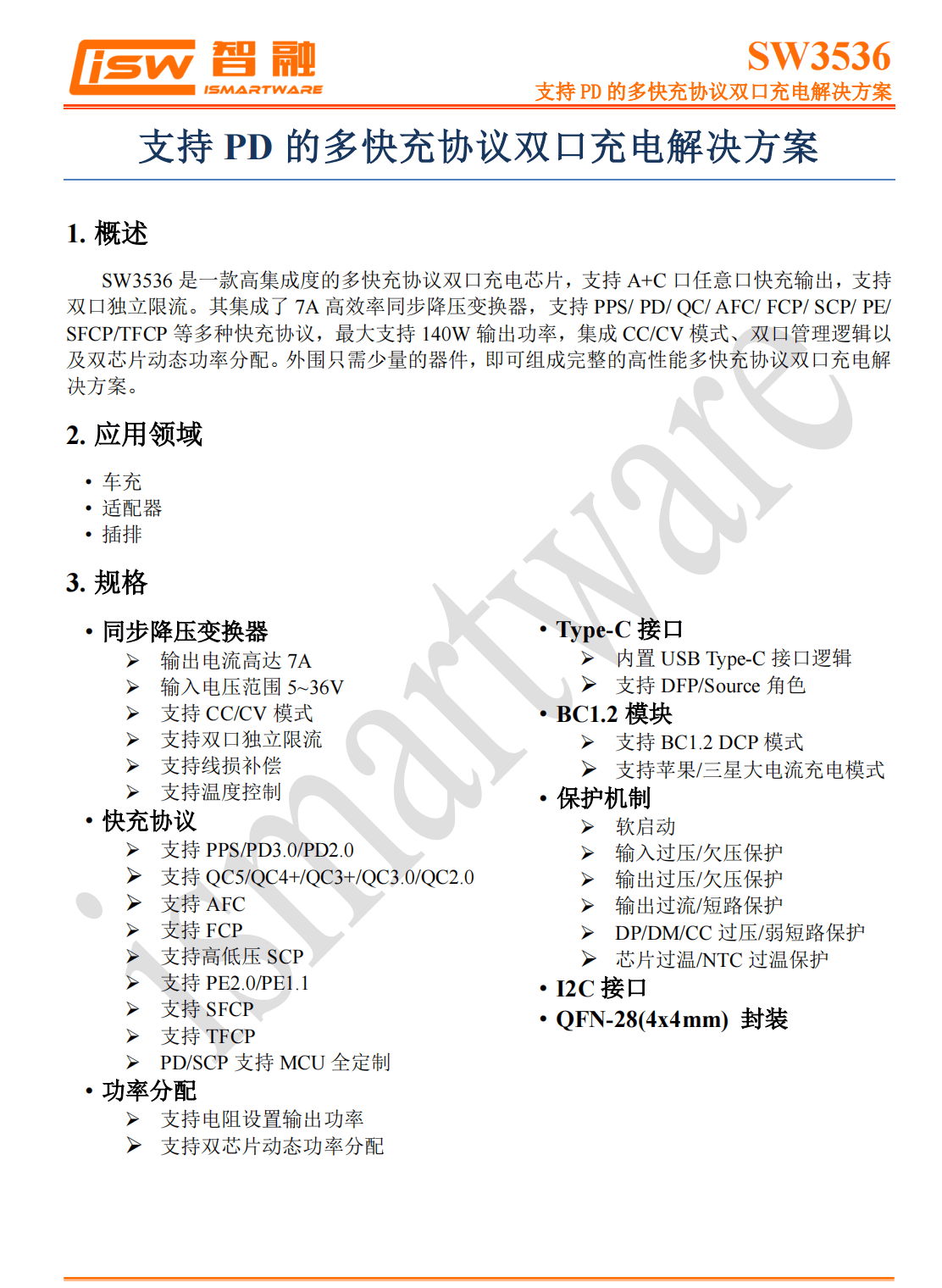

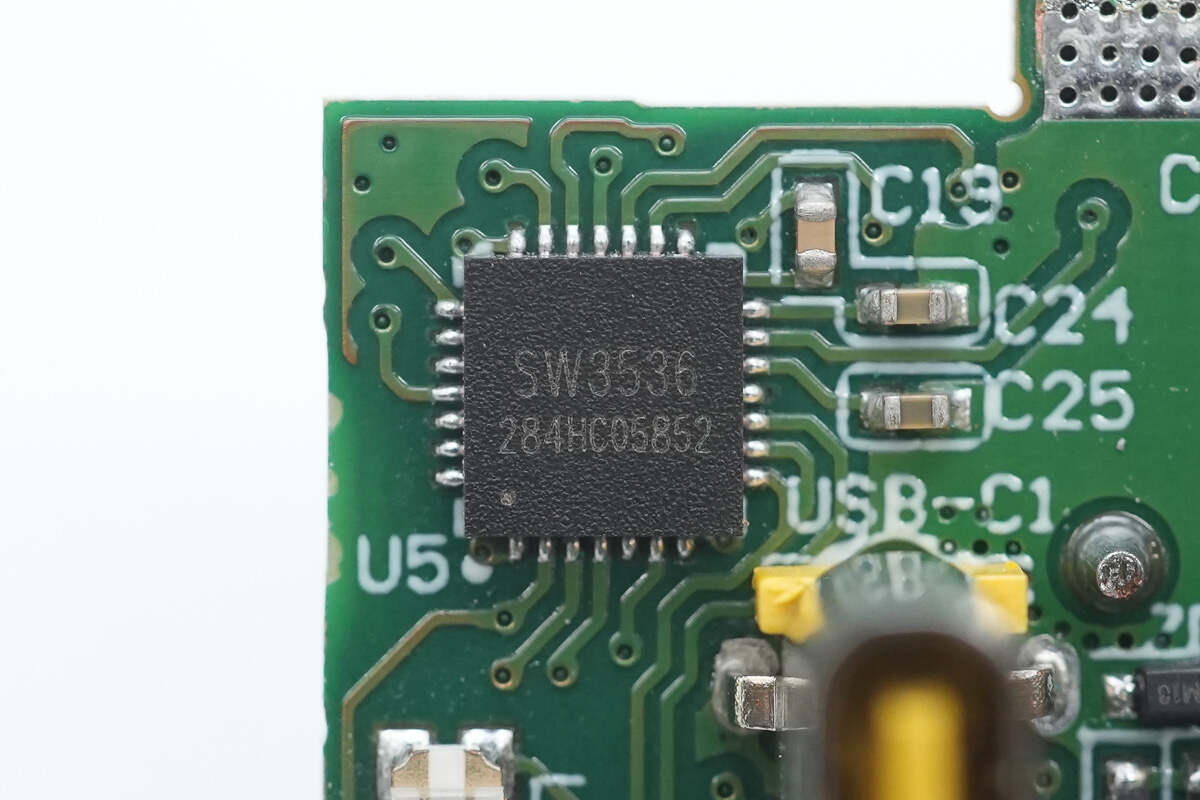

USB-C1口降压协议芯片来自智融科技，型号SW3536，这是一款高集成度的多快充协议双口充电芯片，支持USB-A+USB-C双口快充输出，支持双口独立限流。内部集成了7A高效率同步降压变换器，支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP/TFCP等多种快充协议，最大支持140W输出功率。

SW3536集成CC/CV模式，双口管理逻辑以及双芯片动态功率分配，外围元件精简，是一颗完整的高性能多快充协议双口充电解决方案。SW3536支持36V输入电压，满足12-24V输入车充应用，适用于快充适配器，插排以及车充应用。

充电头网拆解了解到，智融科技SW3536此前还被飞利浦200W充电器、绿联160W四口氮化镓充电器、安克67W氮化镓充电器、安克150W 3C1A氮化镓充电器等产品采用。

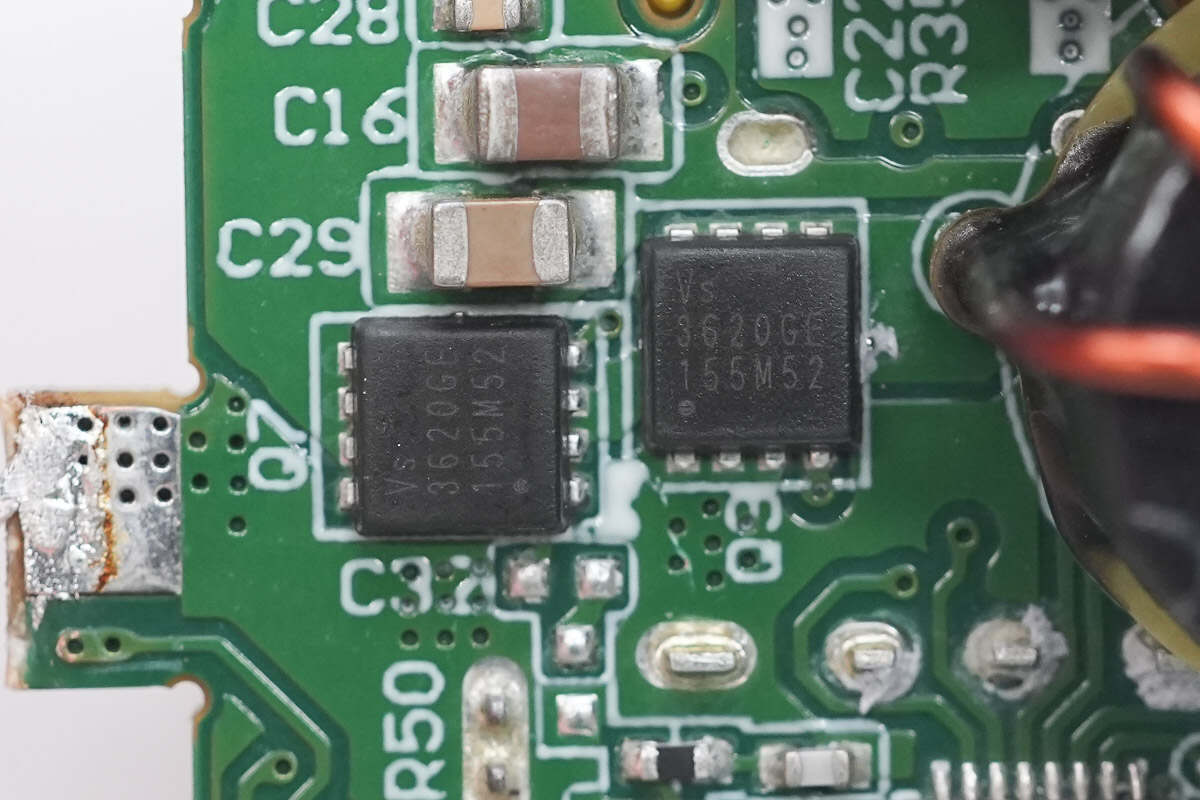

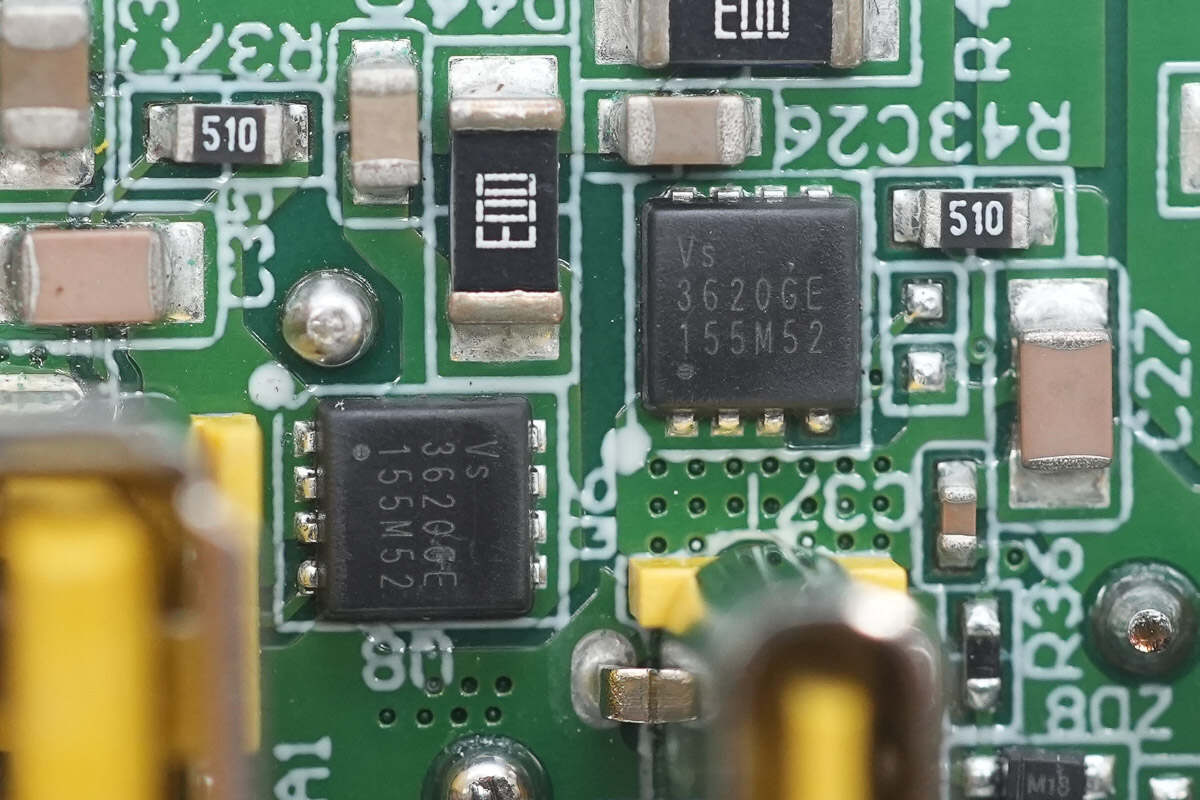

搭配的两颗同步降压开关管来自威兆半导体，型号为VS3620GEMC，NMOS，耐压30V，导阻4.9mΩ，采用PDFN3333封装，使用两颗组成半桥用于同步降压。

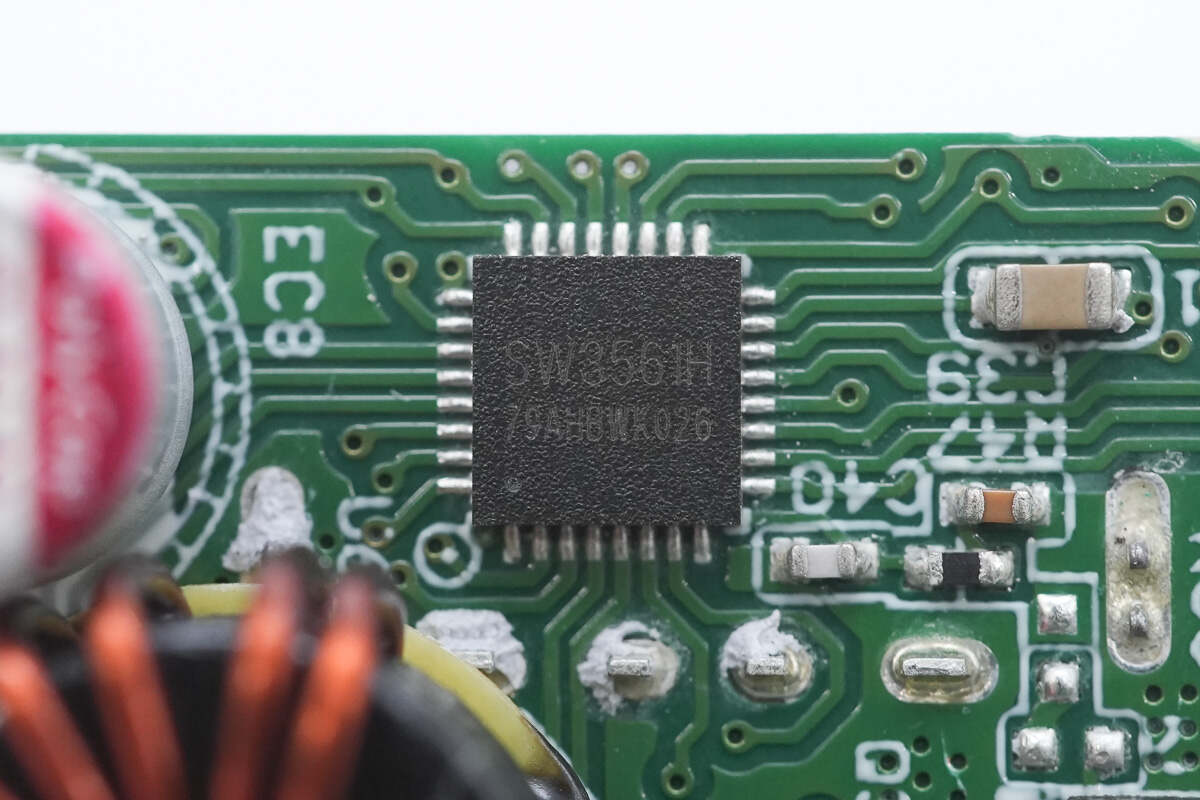

另外一路降压电路主控芯片采用智融科技SW3561H，这是一颗支持双USB-C口输出的降压SoC芯片，芯片内部集成高效率同步降压控制器，支持20V5A功率输出，并支持USB PD3.1 SPR。芯片内部集成ARM Cortex-M0内核，集成Type-C逻辑，支持PD3.1/QC/SCP/UFCS融合快充等快充协议，支持快充协议定制。

智融SW3561H支持双USB-C口通路控制，支持线损补偿，搭配两颗同步降压开关管和对应接口的VBUS开关管即可实现双口降压输出。芯片内置的降压转换器默认工作频率为180KHz，支持定制工作频率，支持100W功率输出，满足小体积设计。芯片集成过热保护，输入输出过压/欠压保护，输出过流保护以及数据引脚过压保护等完善的保护机制，采用QFN-32封装。

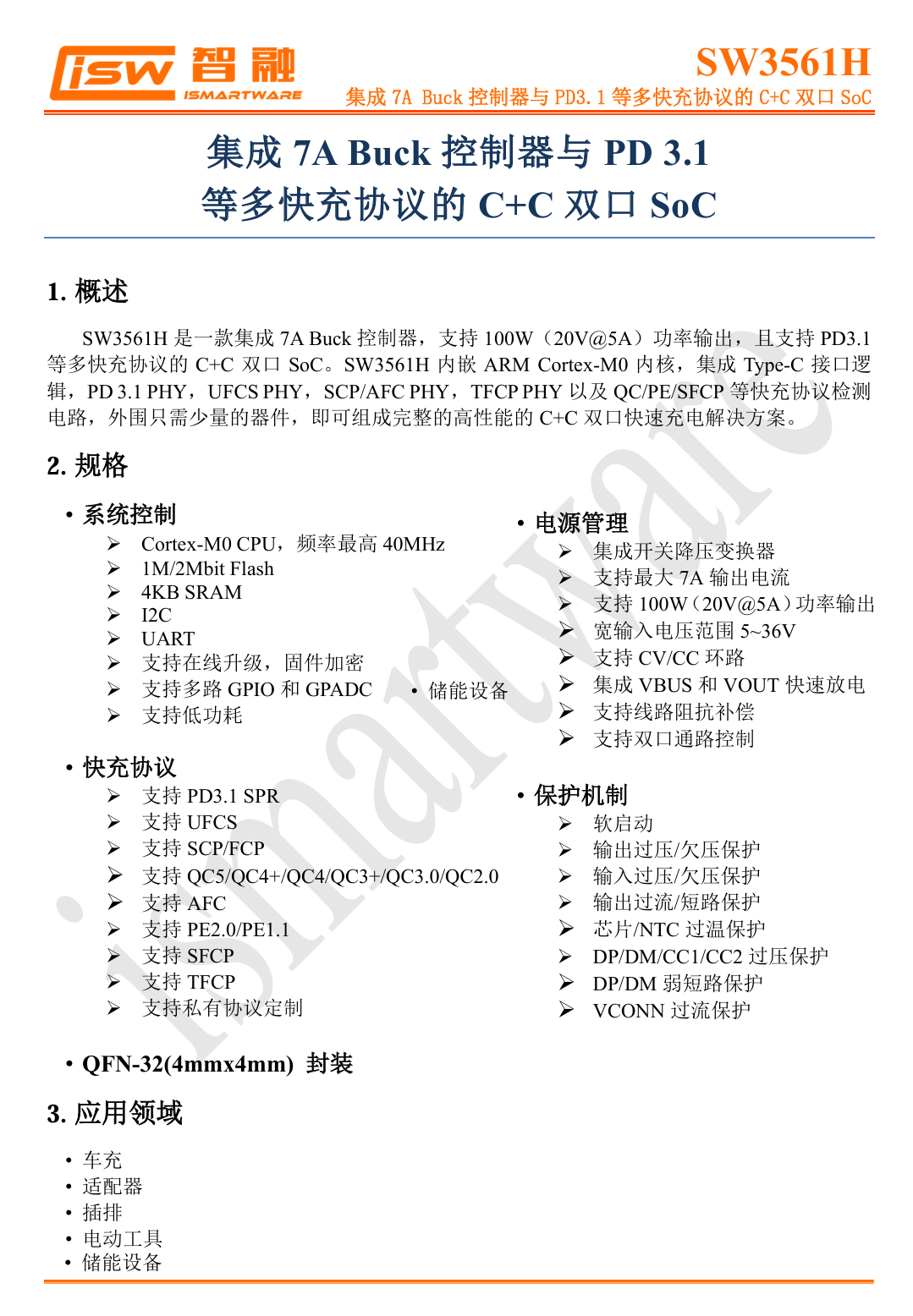

智融科技SW3561H资料信息。

充电头网拆解了解到，智融科技SW3561H此前还被绿联45W伸缩线氮化镓充电器、钜海100W 2A2C氮化镓充电器、罗马仕65W 2C1A氮化镓充电器等产品采用。

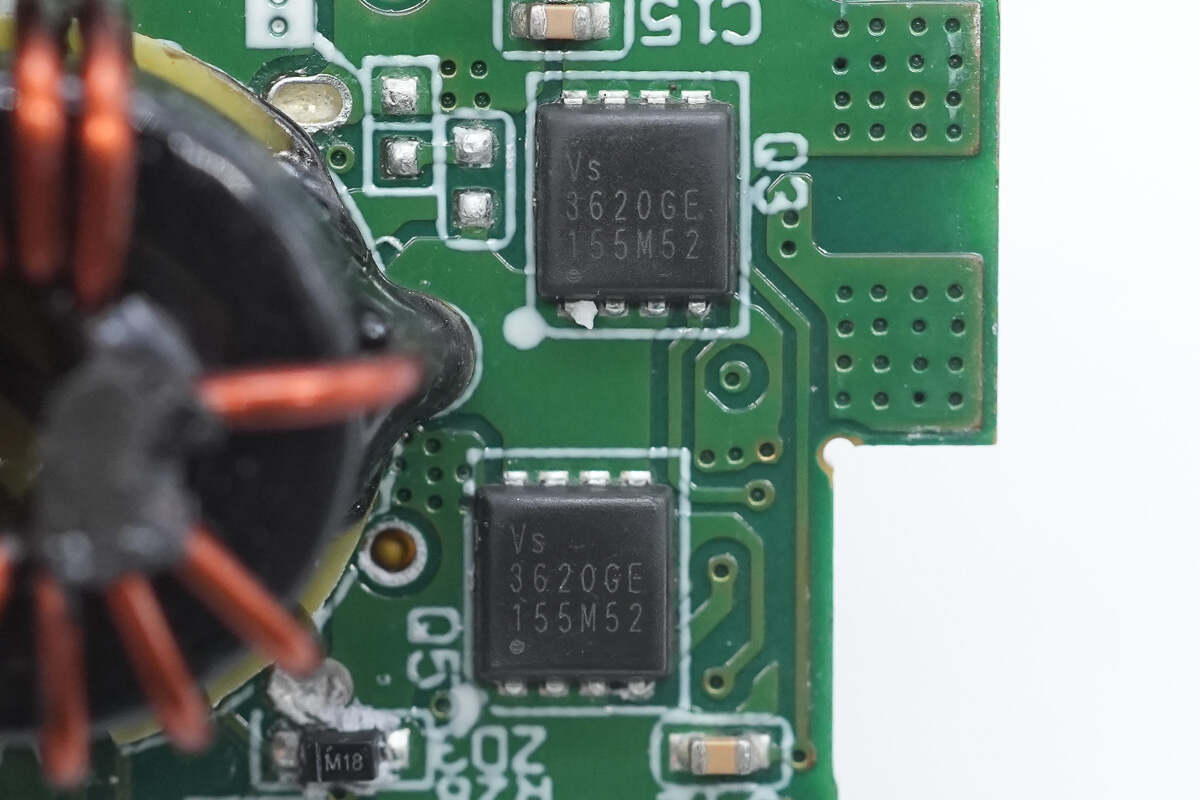

搭配的两颗同步降压开关管也是采用威兆半导体VS3620GEMC。

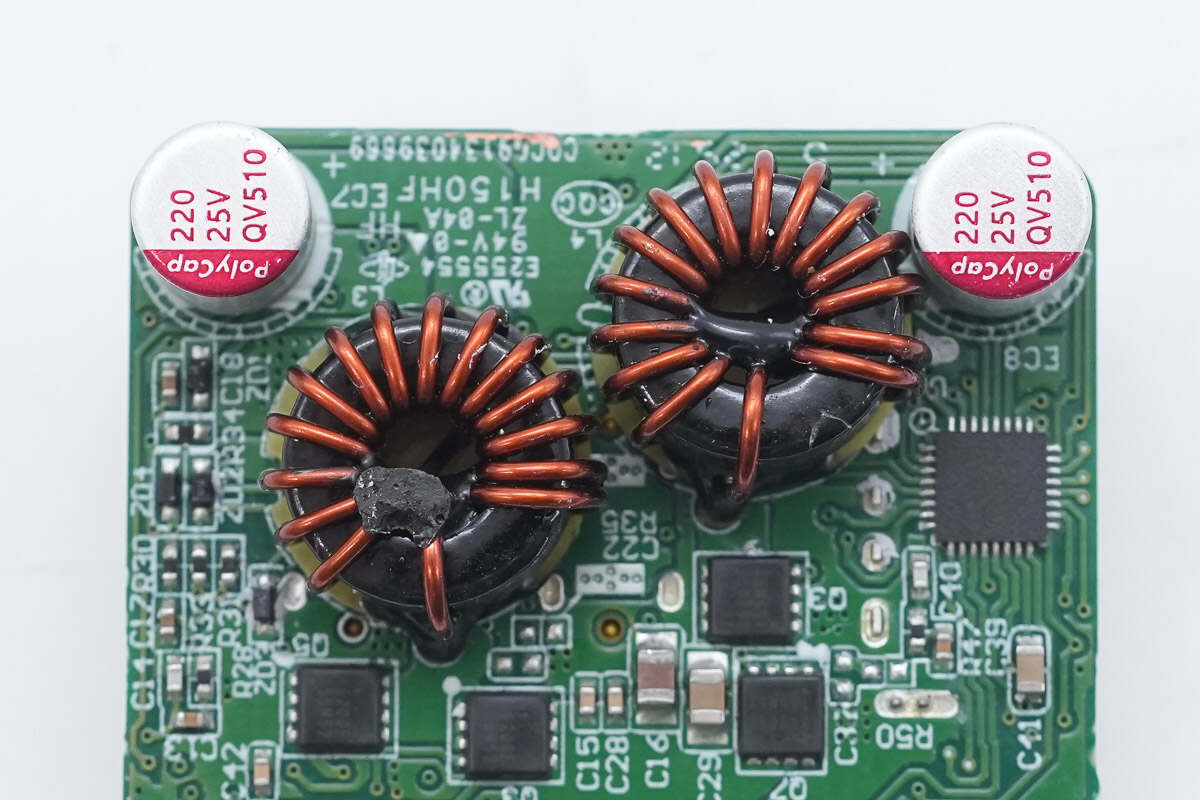

两路降压电路的降压电感特写，底部设有电木板，同时打胶加固。

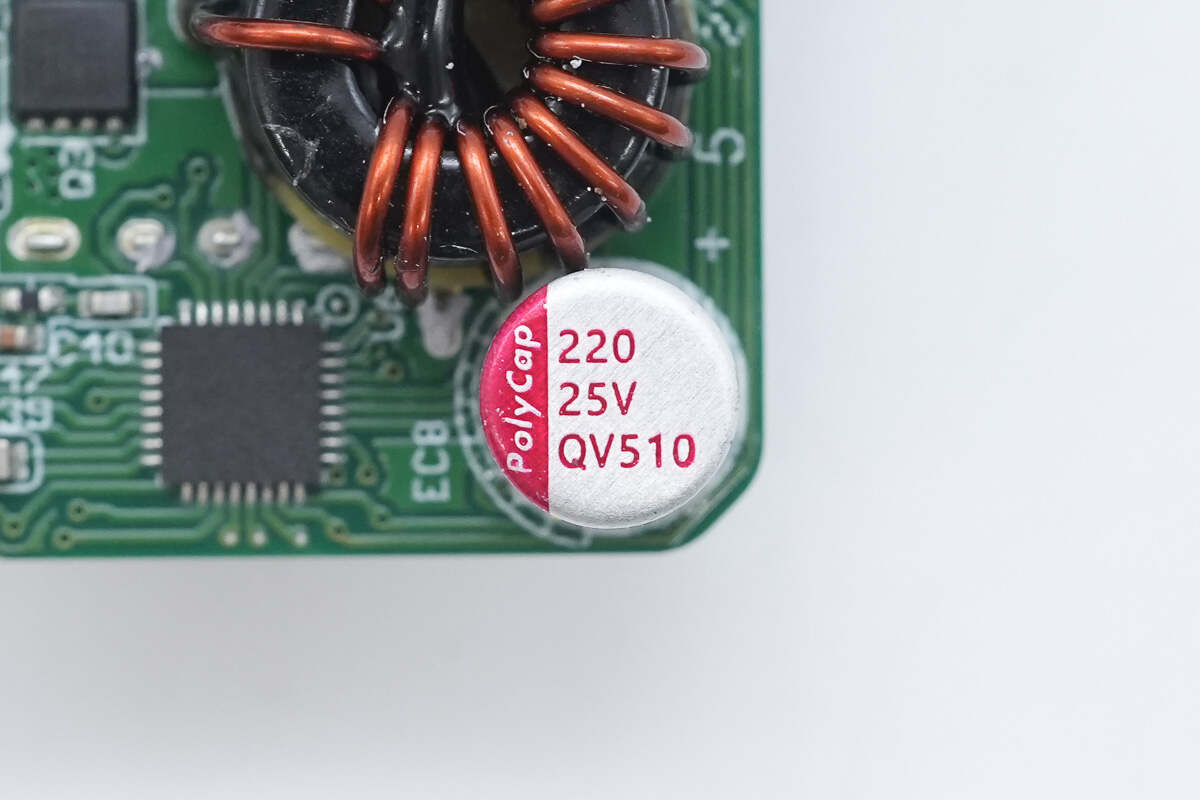

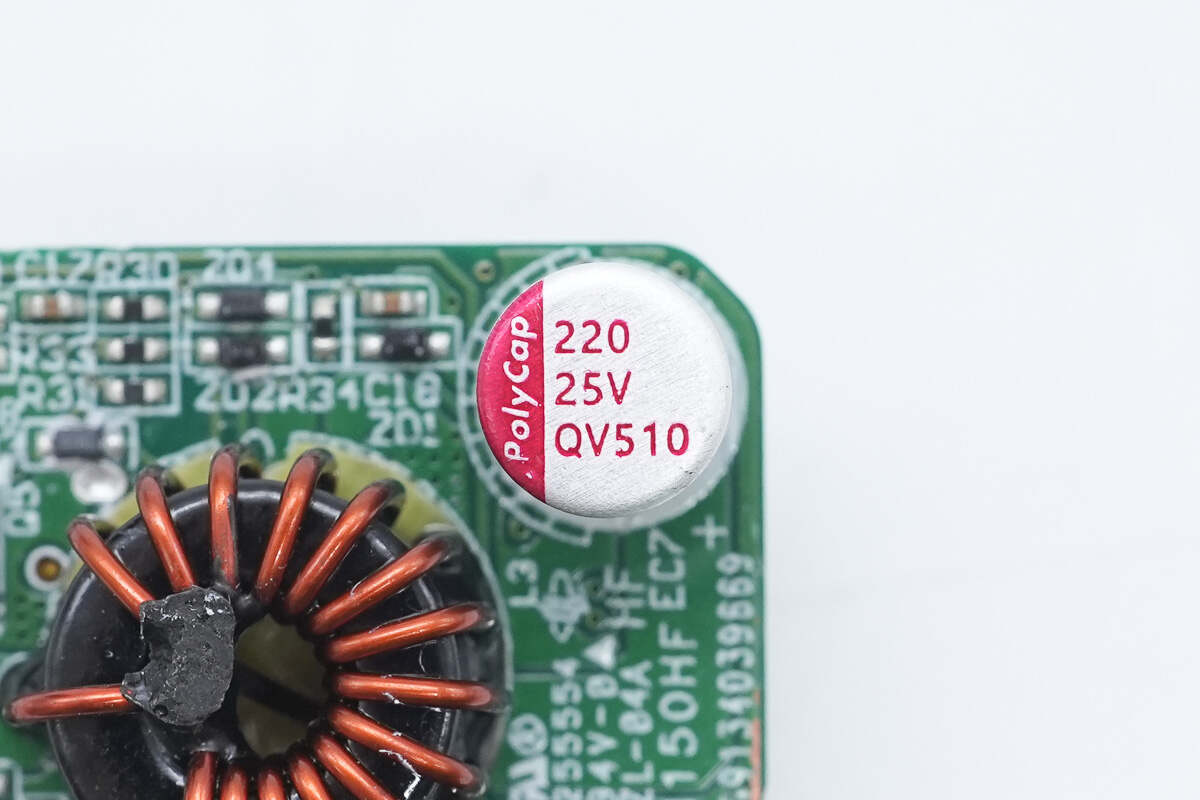

两路降压电路降压输出二次滤波固态电容均来自柏瑞凯，规格为25V220μF。

另一颗规格也是25V220μF。

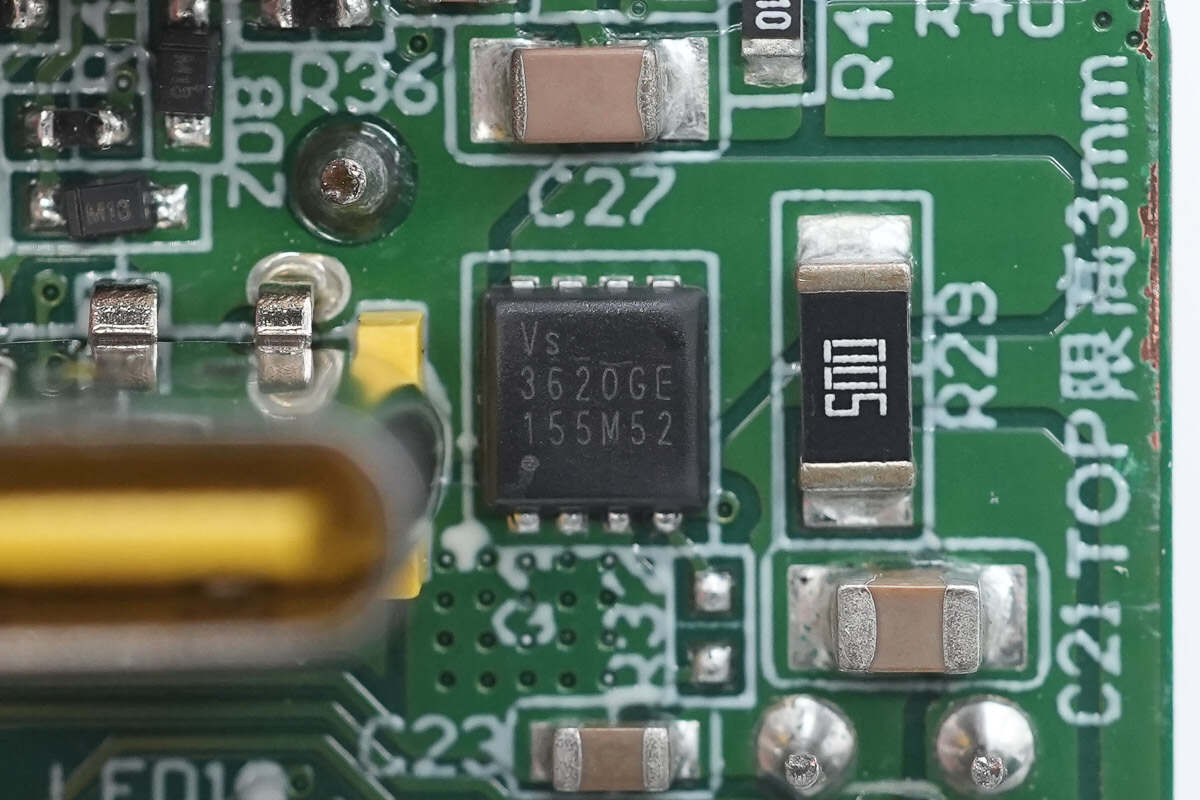

USB-C1口VBUS开关管也是采用威兆半导体VS3620GEMC。

另外1A1C接口VBUS开关管也是采用威兆半导体VS3620GEMC。

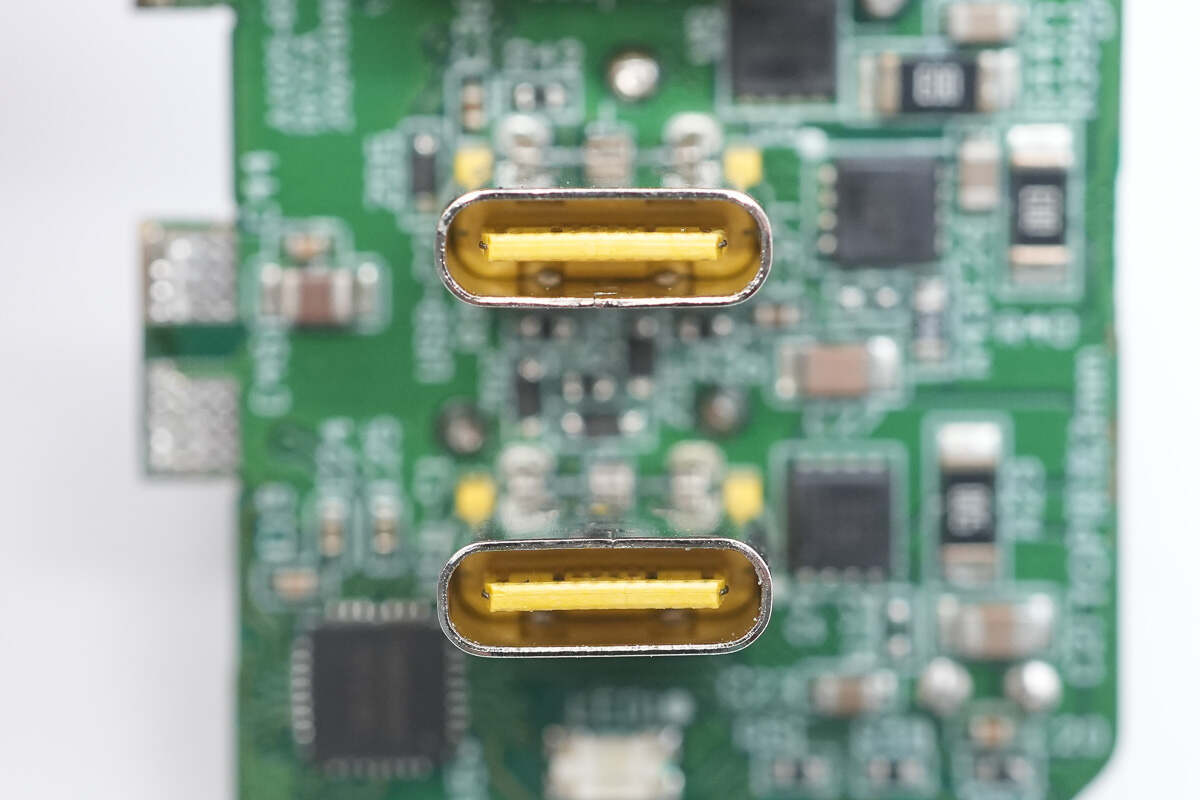

USB-C接口母座特写。

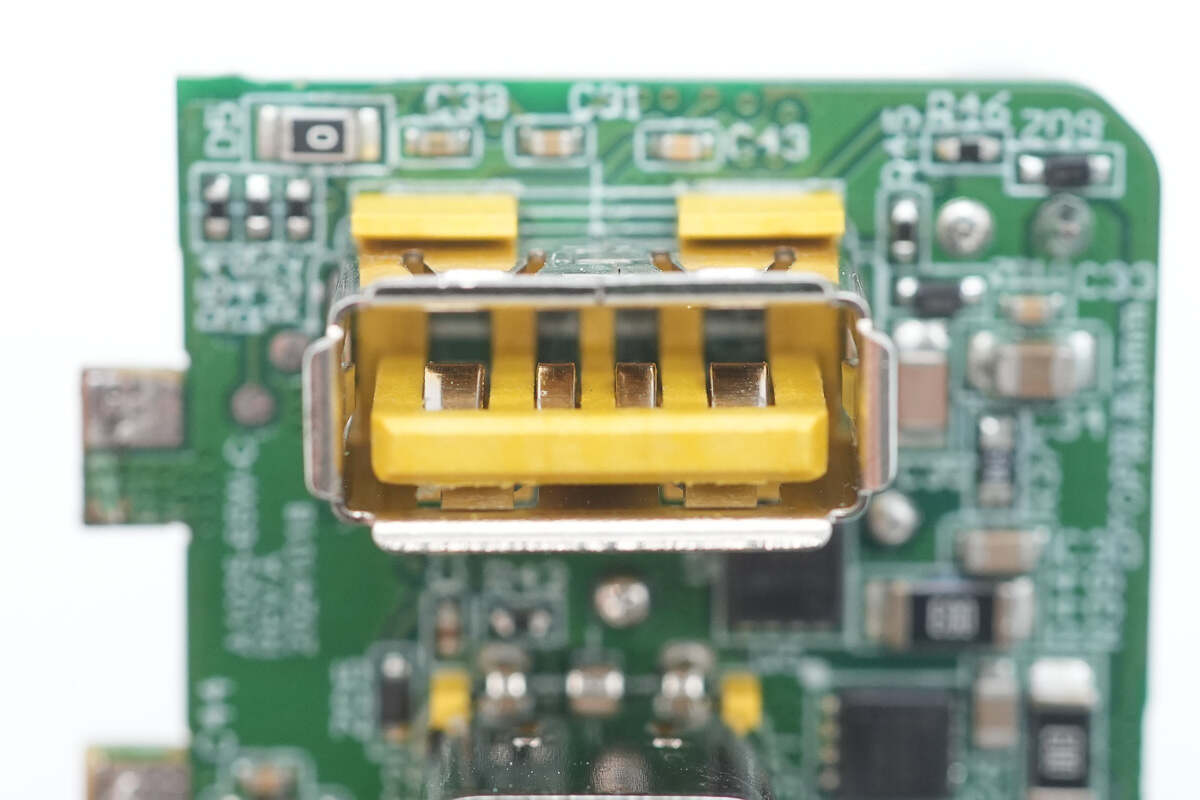

USB-A接口母座特写。

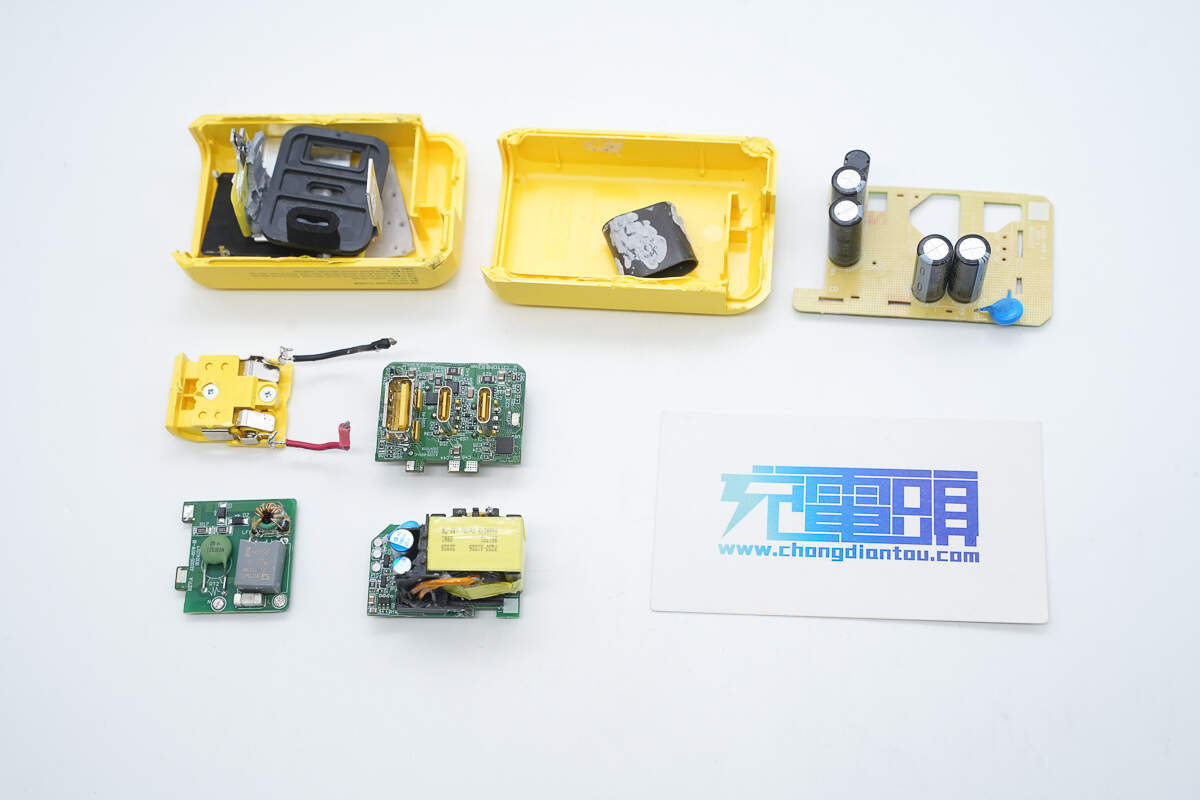

全部拆解一览，来张全家福。

充电头网拆解总结

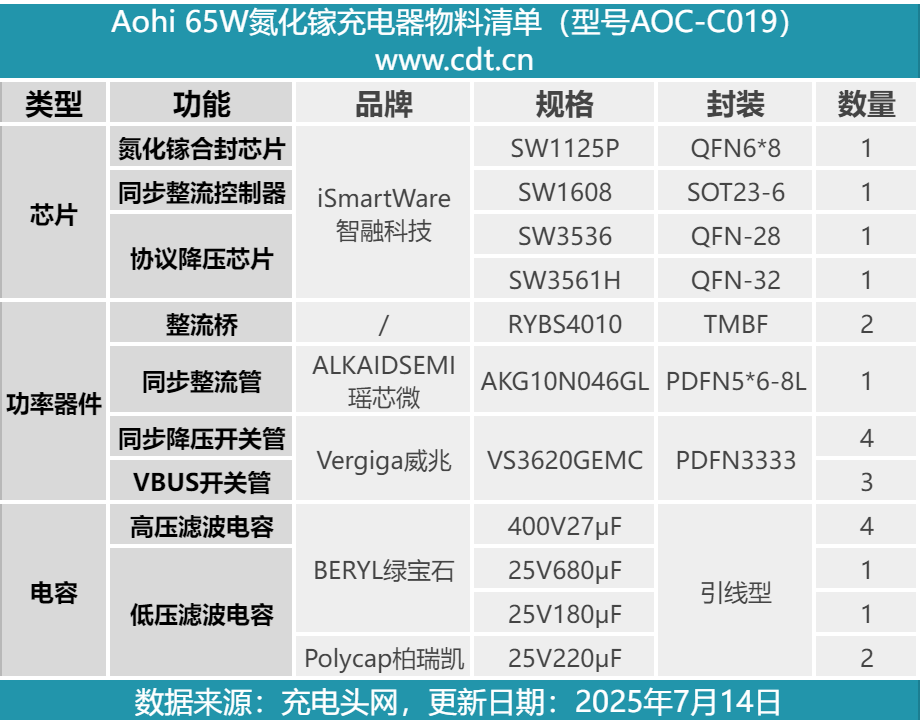

最后附上Aohi 65W氮化镓充电器核心器件清单，方便大家查阅。

Aohi 65W氮化镓充电器延续系列相同设计语言，辨识度高的同时，可通过指示灯黄、蓝、绿三种颜色判断充电状态。巧妙堆叠技术搭配氮化镓方案，实现小巧机身，方便用户携带。2C1A接口支持45W+20W、30W+30W同时快充策略，满足笔记本、平板、手机设备同时快充需求。

充电头网通过拆解了解到，这款充电器基于智融科技全套快充方案进行设计，采用新颖的模块化设计思路，该65W模块使用智融SW1125P+SW1608进行设计。采用小型变压器控制模块体积，同时产品具有高转换效率，无需灌胶即可满足温度要求，两路DC-DC电路也是采用的智融科技SW3536和SW3561H进行二次降压和控制接口输出。

功率器件来自威兆半导体等厂商，滤波电容也采用了绿宝石和柏瑞凯两大品牌的产品。同时模块填充大量导热凝胶，正背面覆盖大面积导热垫、散热片提升散热性能，搭配AOHI-ICE4.0控温技术，实现边充边玩不发烫，守护设备电池健康。
