Newsmy纽曼针对露营、骑行、垂钓等户外场景推出了一款多功能便携式移动储能电源P72，产品配置有DC输入和输出接口，并且支持太阳能充电，配合72000mAh大容量，做到有光的地方就有电可用，同时提供优秀的续航能力。

产品还配备2A2C快充接口，照明灯以及数显屏，支持最高100W PD双向快充，还能通过LED数显屏查看剩余电量、充电情况等，支持应急照明、遇险求救等，功能丰富而实用。相比户外电源，轻量化设计满足用户轻装出行需求。下面充电头网就对这款产品进行拆解，一起来看看产品的具体设计。

纽曼72000mAh便携式储能电源开箱

包装盒正面印有产品名称、外观简图以及四大卖点。

侧面印有CE、FCC、ROHS等认证标识。

背面印有产品应用场景以及可适配设备简图，还展示了产品支持太阳能板充电的场景。

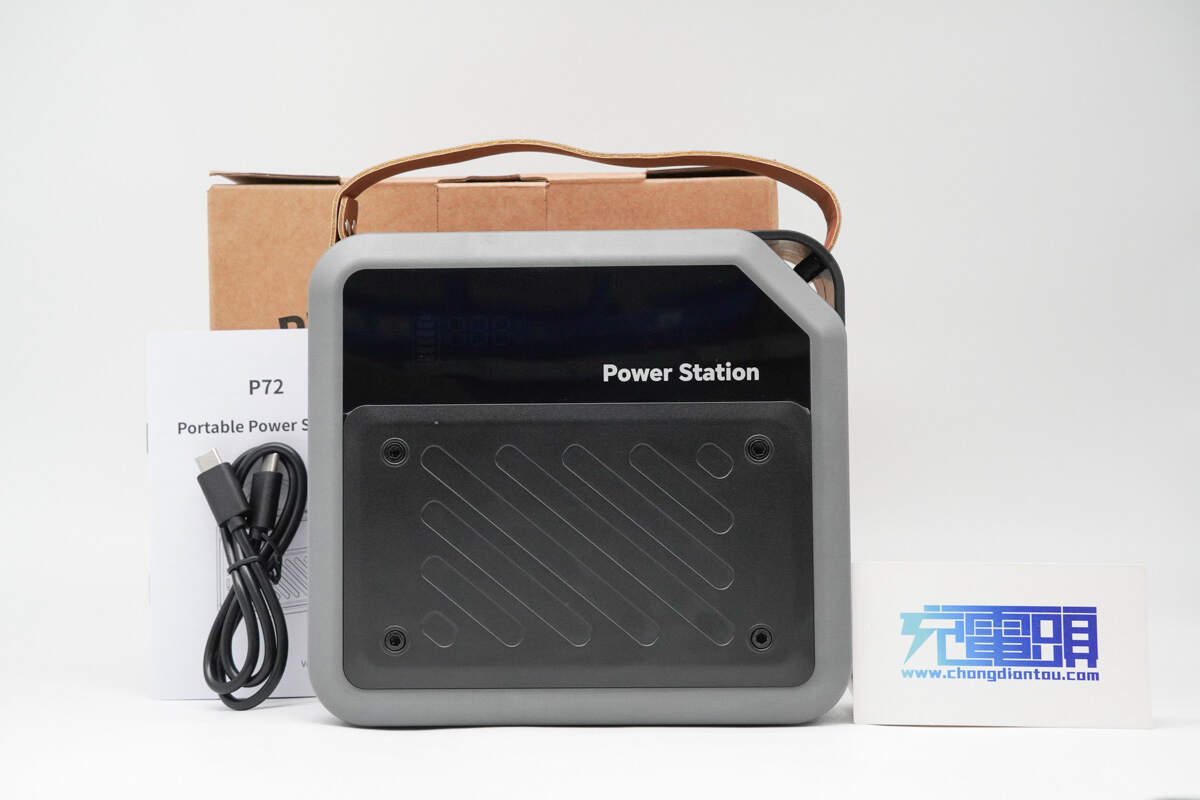

包装内含纽曼72000mAh便携式储能电源、数据线以及使用说明书。

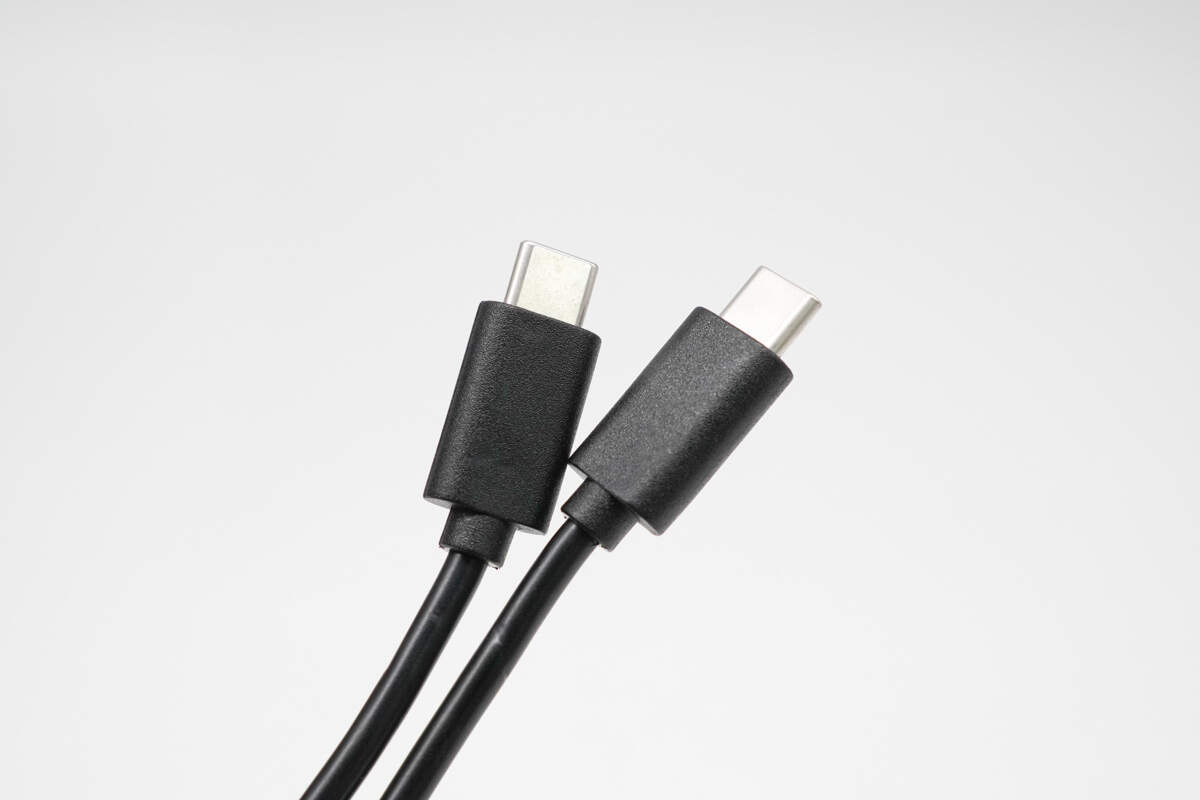

数据线为USB-C to USB-C类型，经典黑色配色，端子外壳磨砂方便插拔，短线设计方便用户携带以及日常使用。

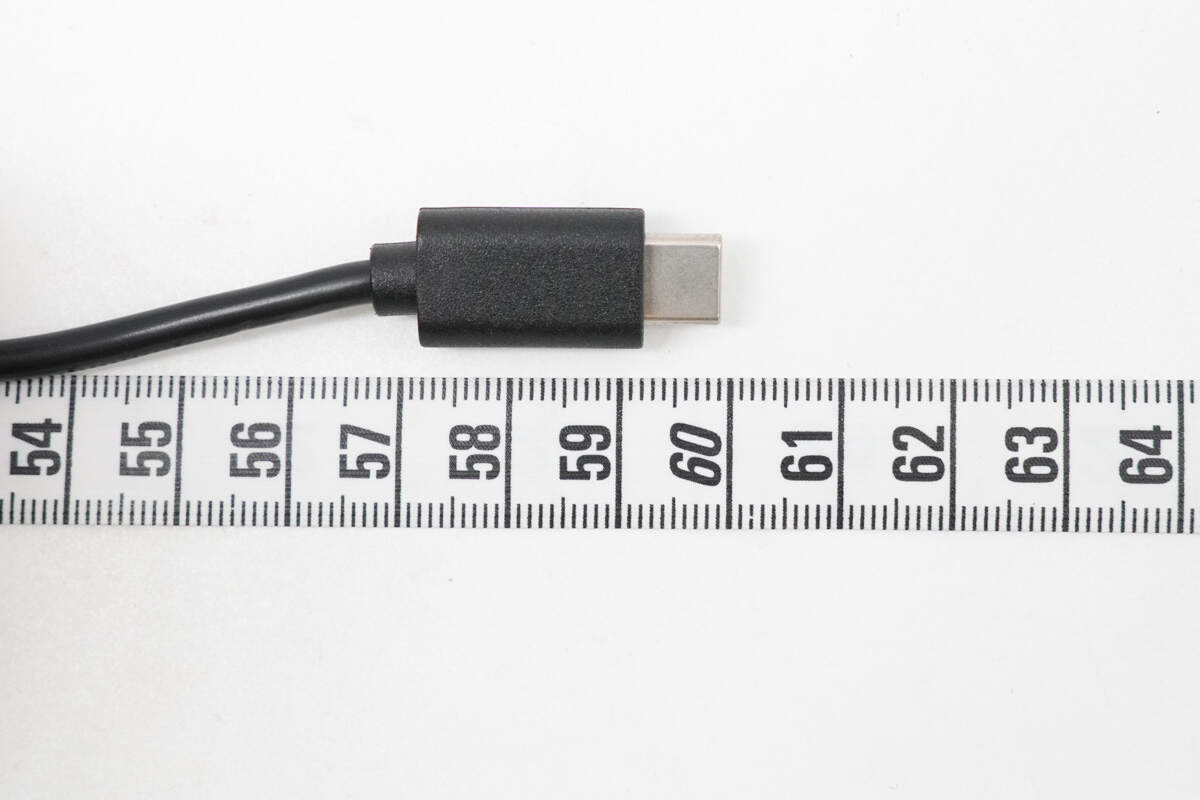

测得数据线长度约为60cm。

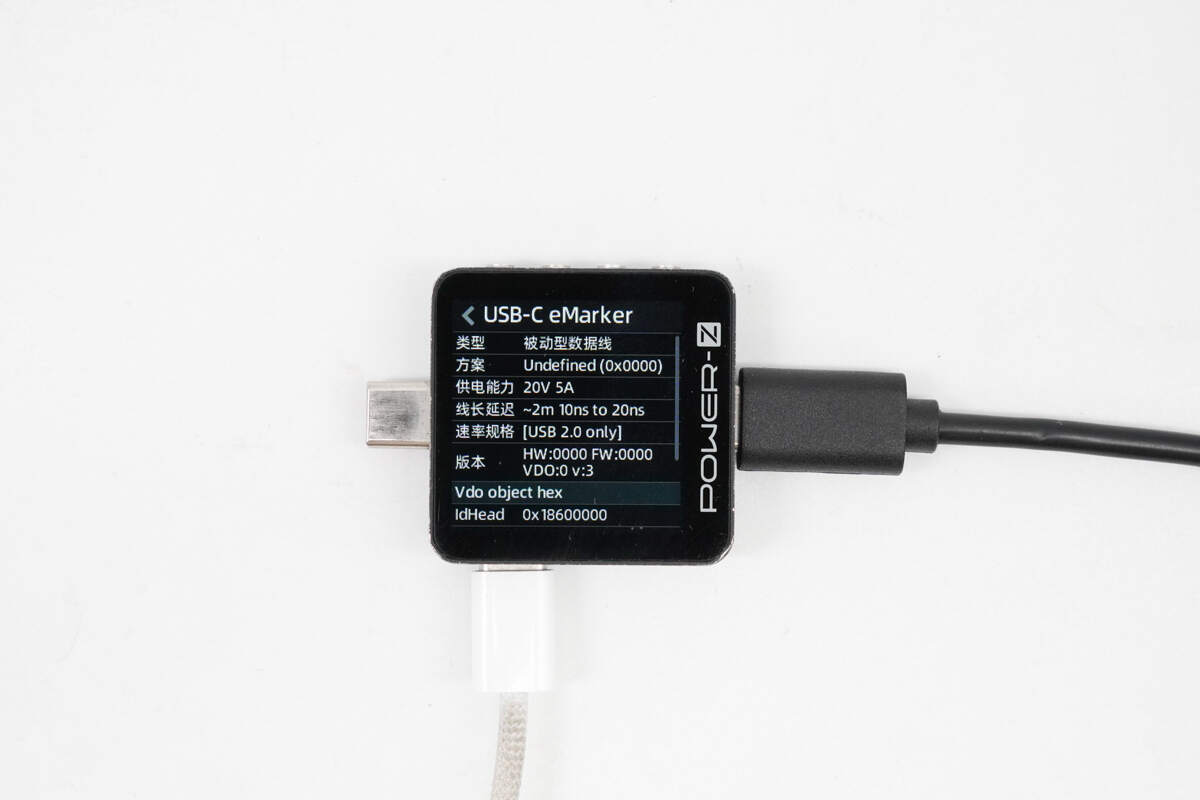

使用ChargerLAB POWER-Z KM003C测得线缆带有E-Marker芯片，电力传输能力为20V5A，数据传输能力为USB 2.0。

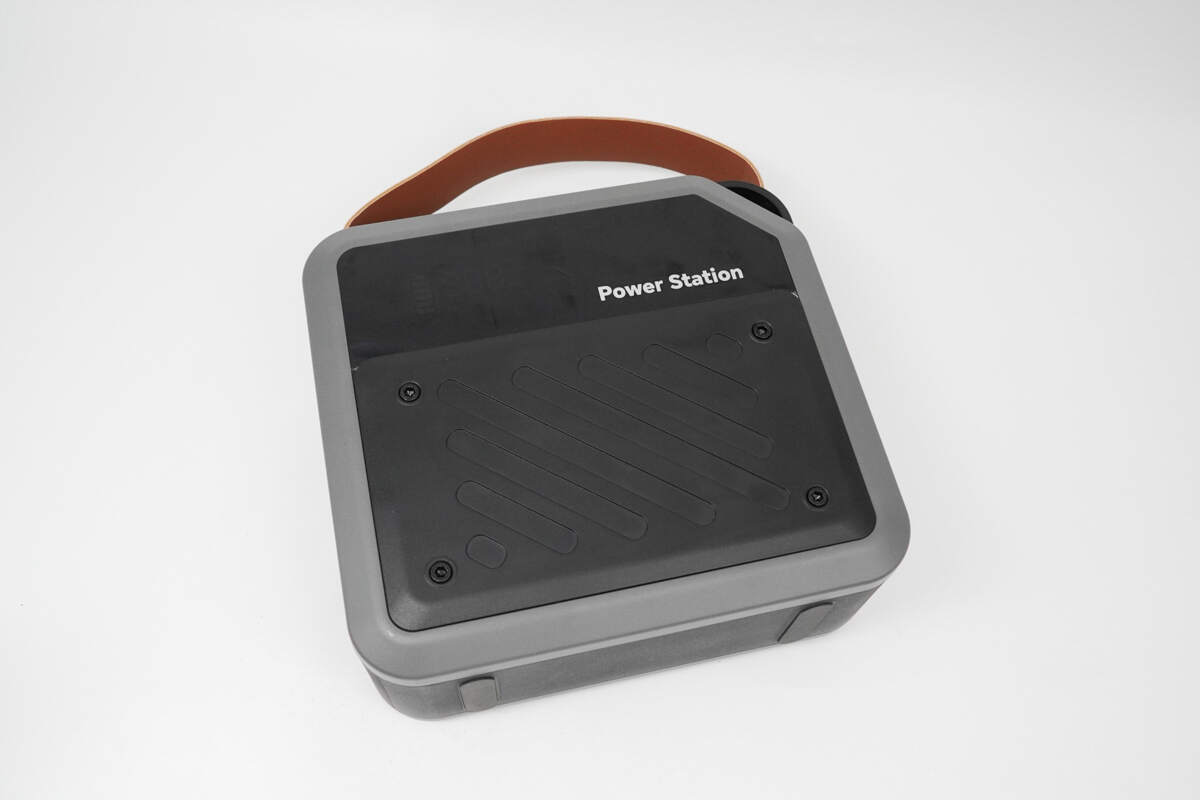

纽曼72000mAh便携式移动储能电源采用黑灰色外壳拼接，表面磨砂工艺处理，正面外露四个内六角螺丝，凸显实用工业风。

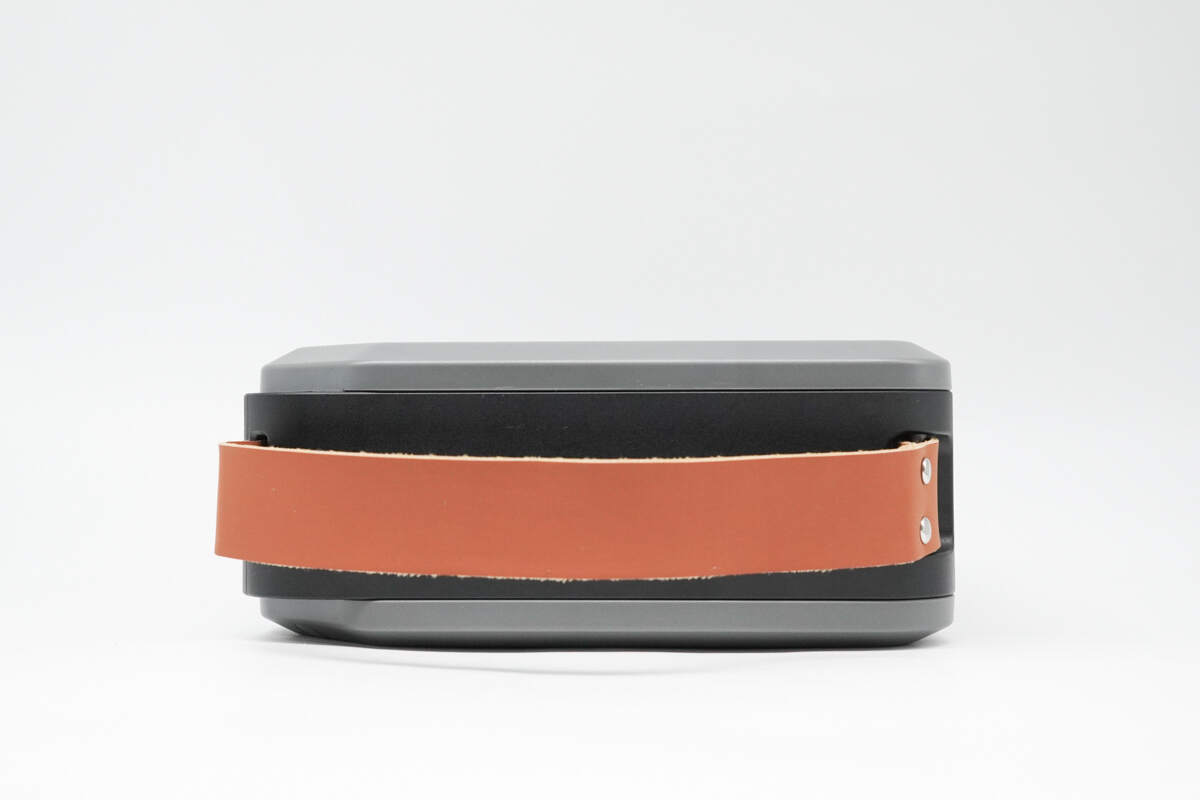

顶部带有仿皮质提手，携带更方便。

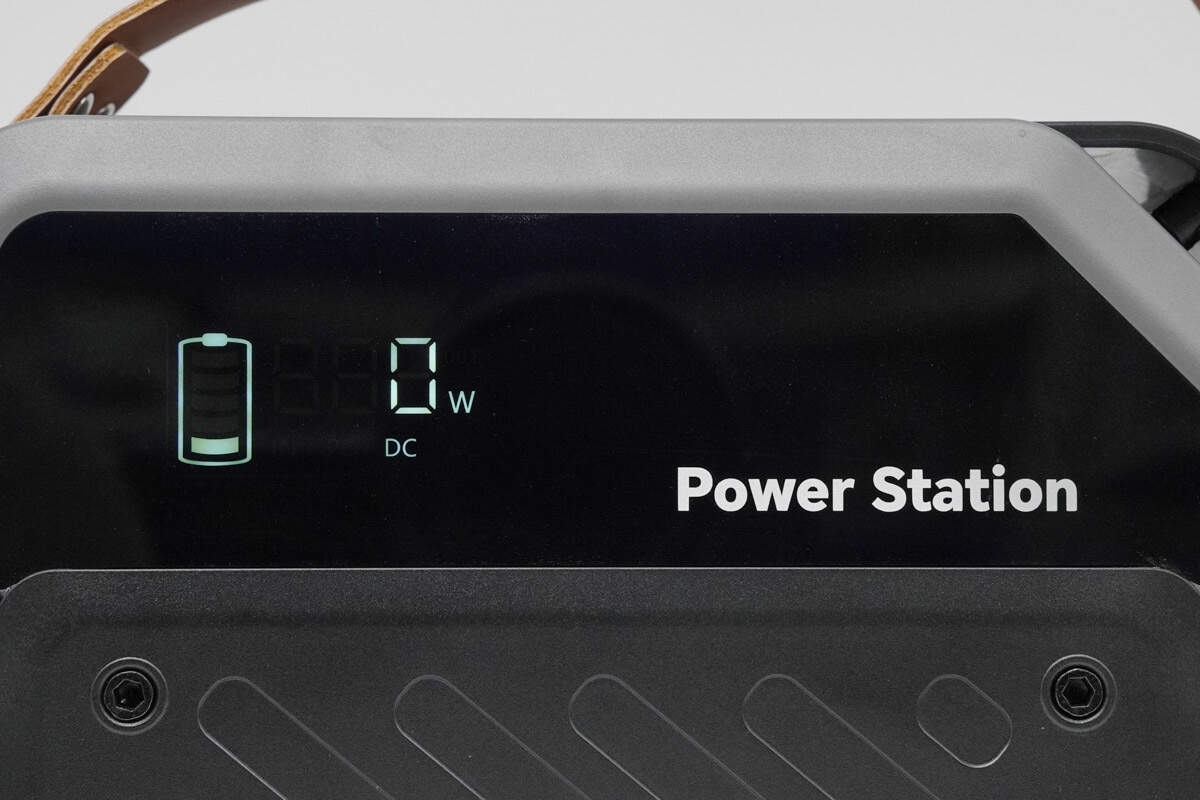

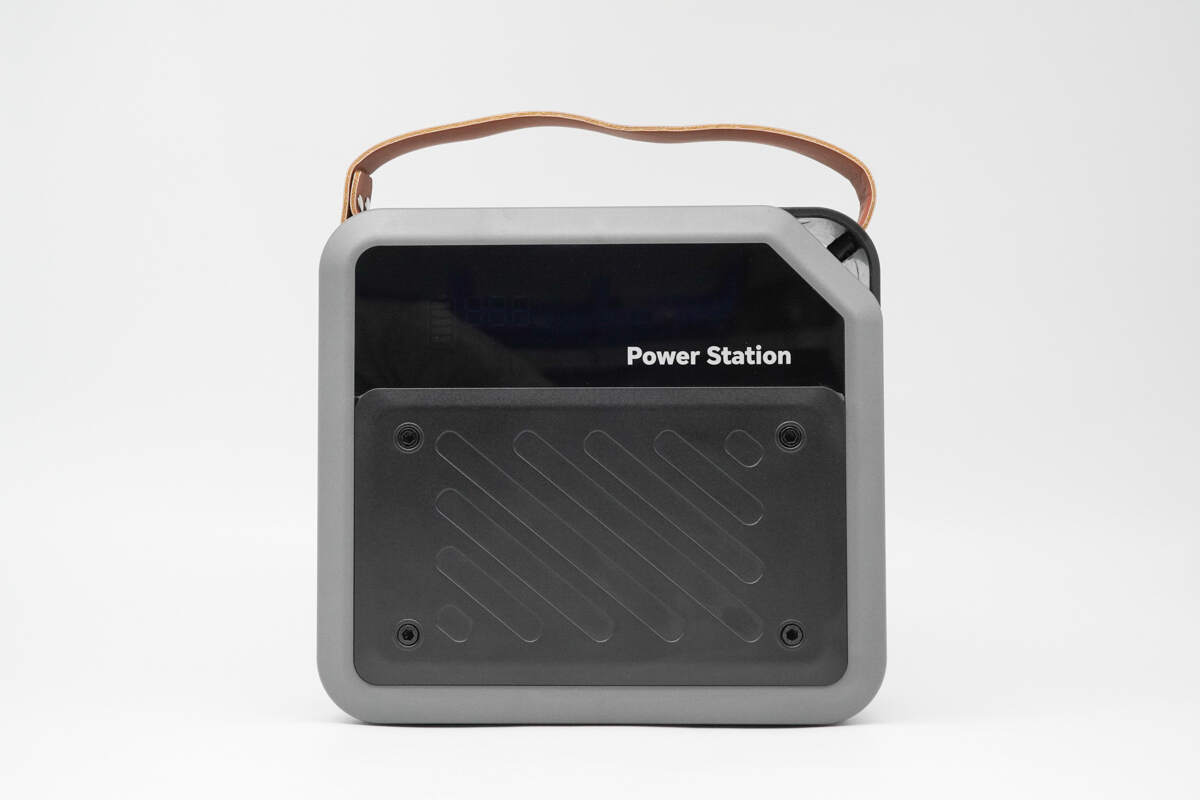

机身正面上方设计一块亚克力面板，右下角印有Power Station。

面板左侧区域内置单色数显屏，可显示剩余电量、输入/输出功率以及充/放电接口类型。

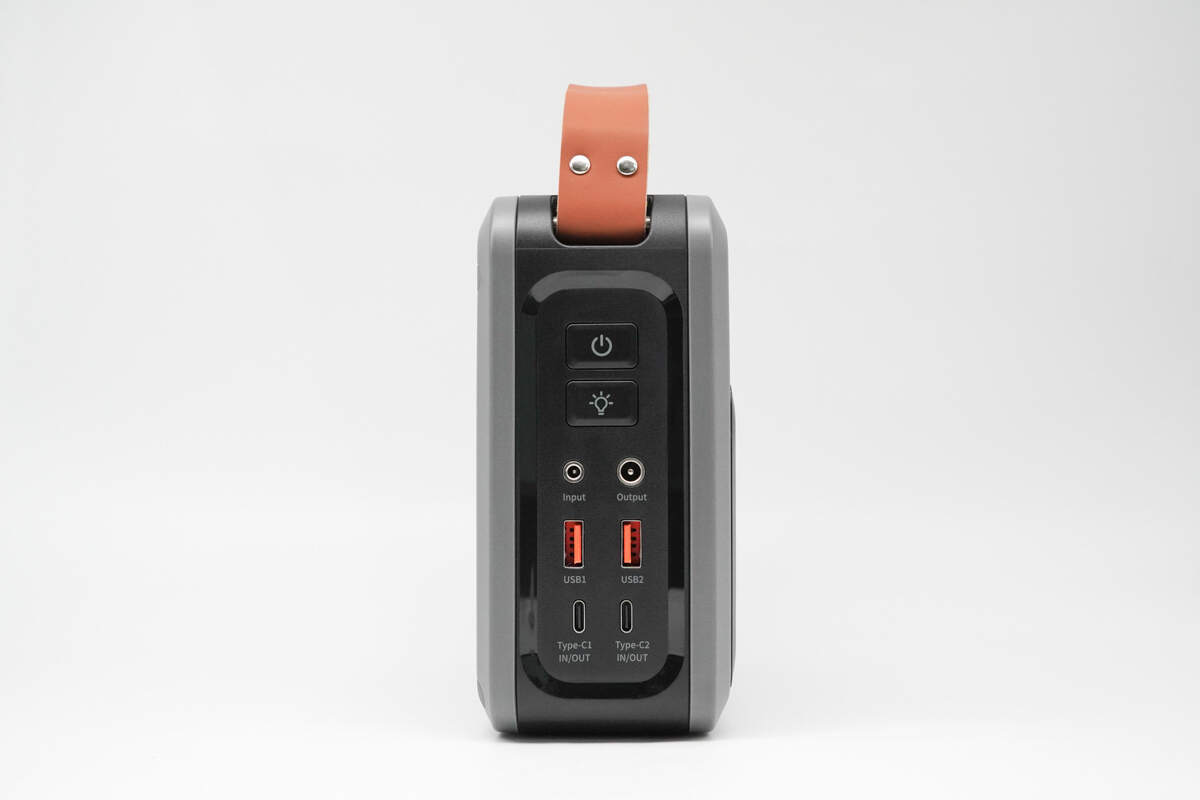

产品所有的功能按键、接口布局在机身一侧，所在区域内凹，边缘亮面倒角设计。

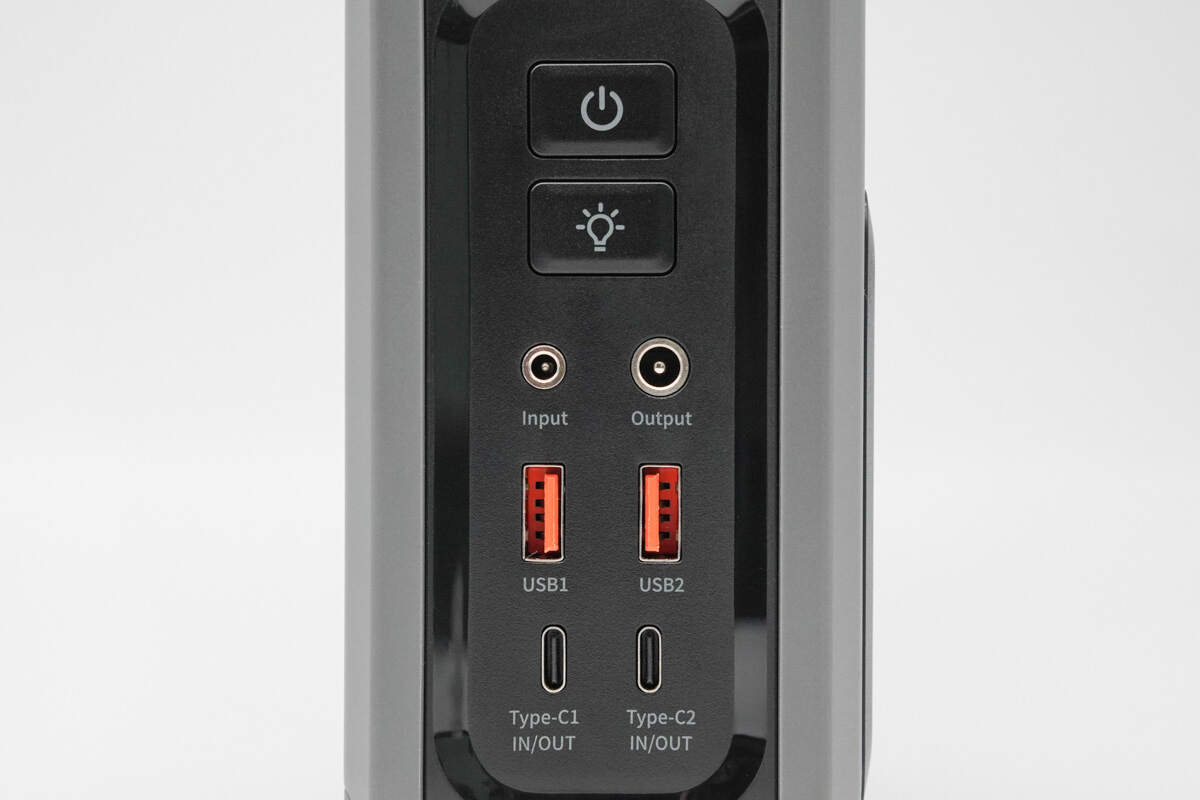

侧面上方为电源开/关按键以及LED灯开/关按键，下方为DC输入/输出接口以及2A2C四个USB接口，其中两个USB-C接口均支持100W PD双向快充。

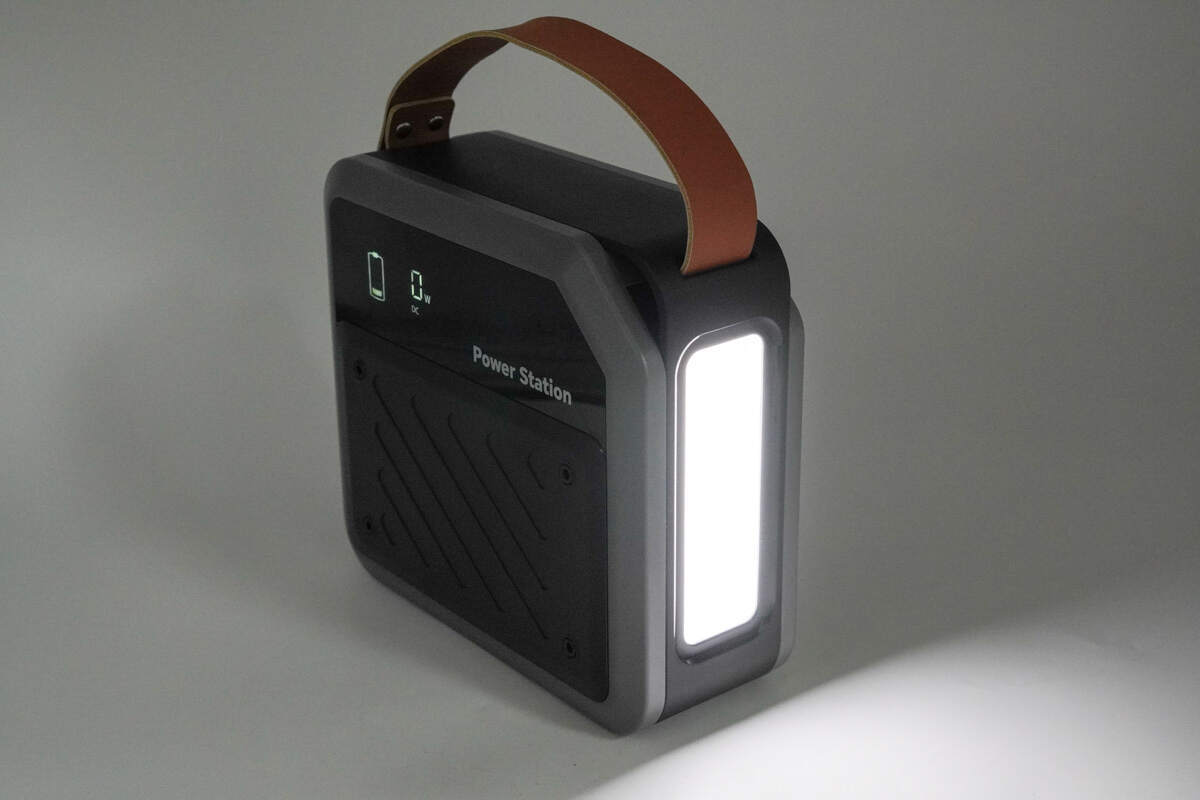

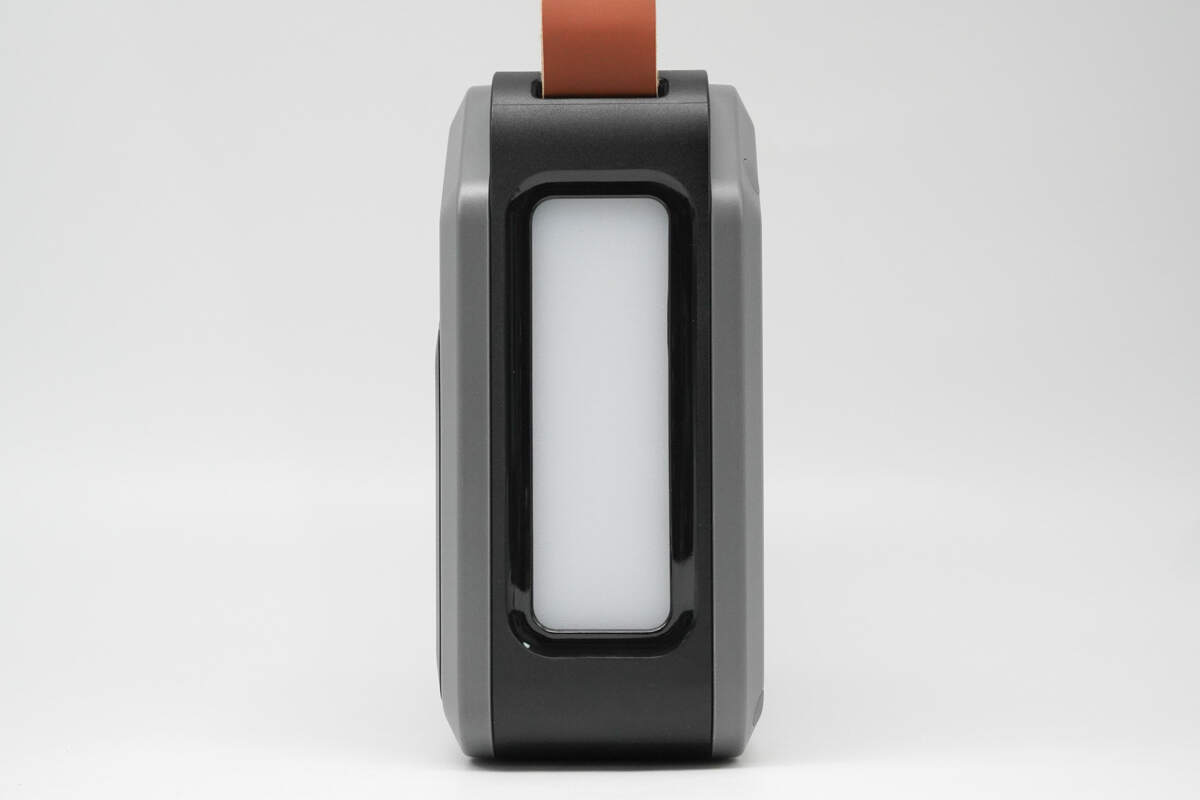

另一侧配置高亮LED灯，支持两档亮度以及低亮、常亮、爆闪、SOS四种工作模式。

配置这么一个照明灯，可以满足应急照明、求救、户外活动等场景的需求，大大提升产品实用性。

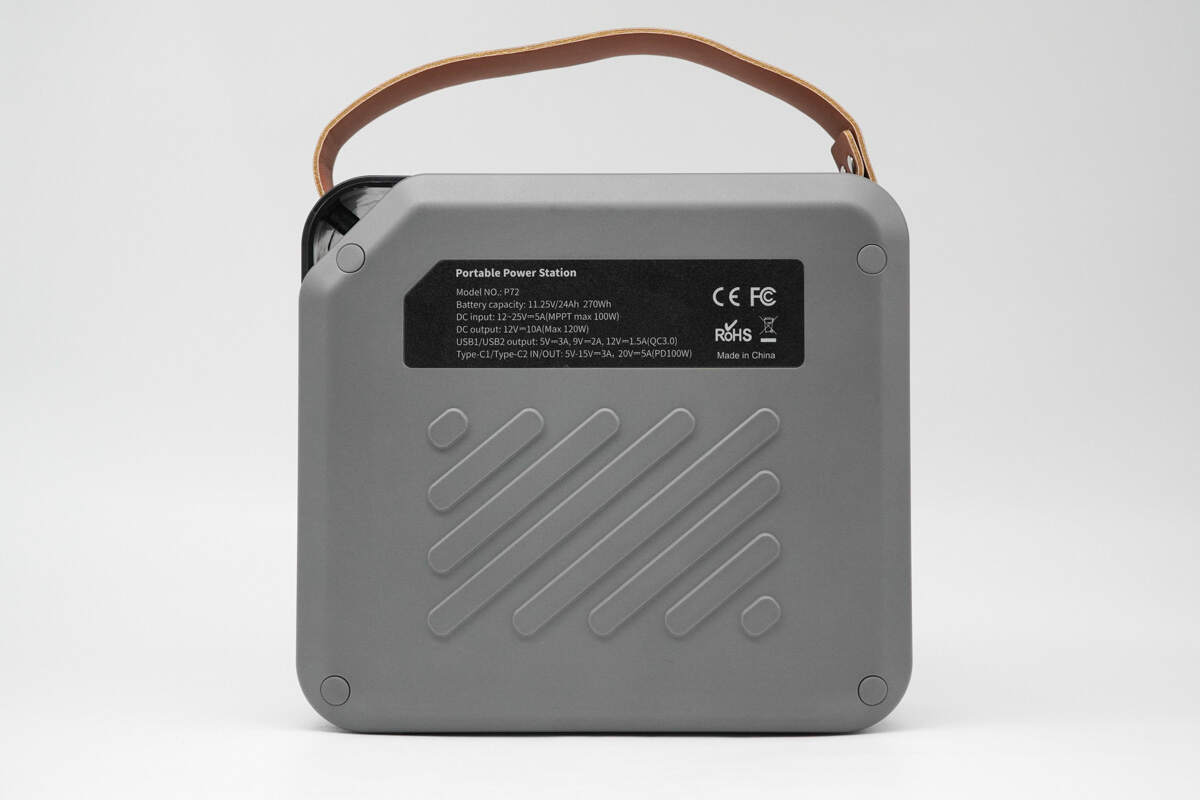

机身正背面下方均设计有凸起防滑条，背面上方贴有产品铭牌。

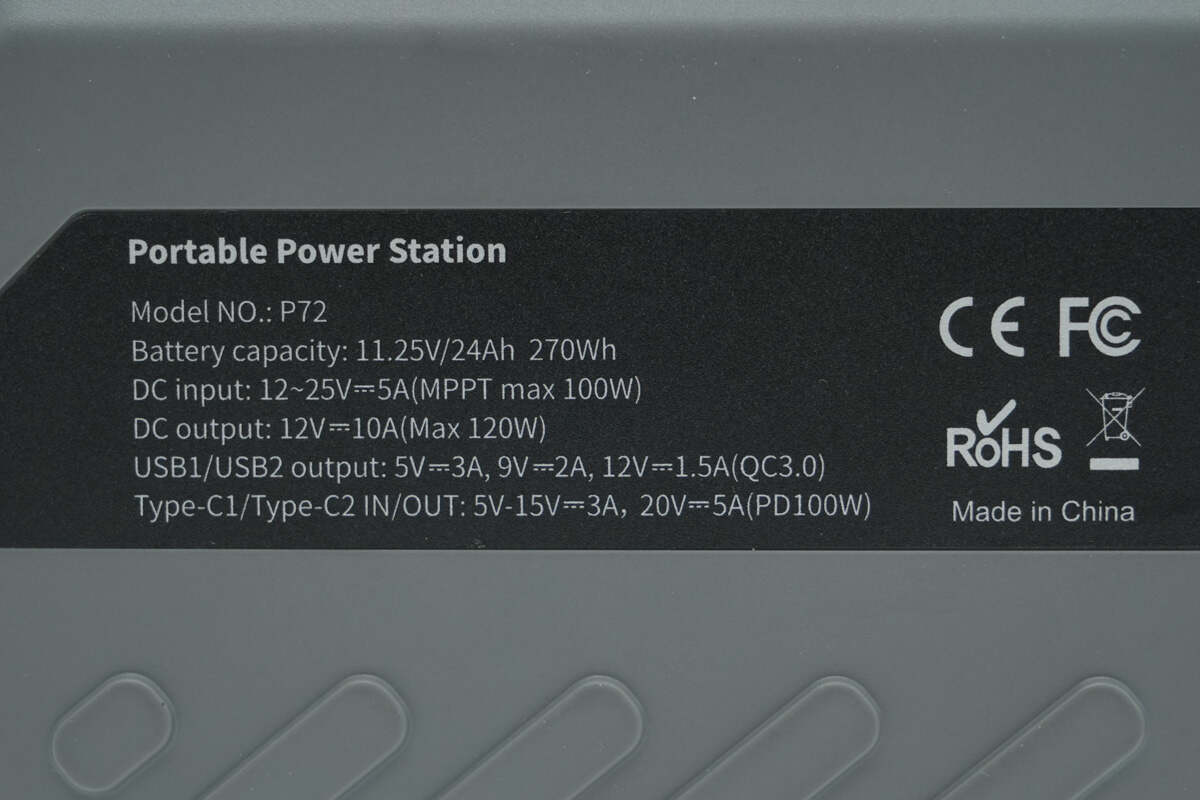

产品参数特写

型号：P72

电池容量：11.25V/24Ah 270Wh

DC直流输入：12~25V/5A（MPPT max 100W）

DC直流输出：12V10A（Max 120W）

USB-A1/A2输出：5V3A、9V2A、12V1.5A（QC3.0）

USB-C1/C2输入/输出：5-15V3A、20V5A（PD100W）

产品通过了CE、FCC、RoHS认证。

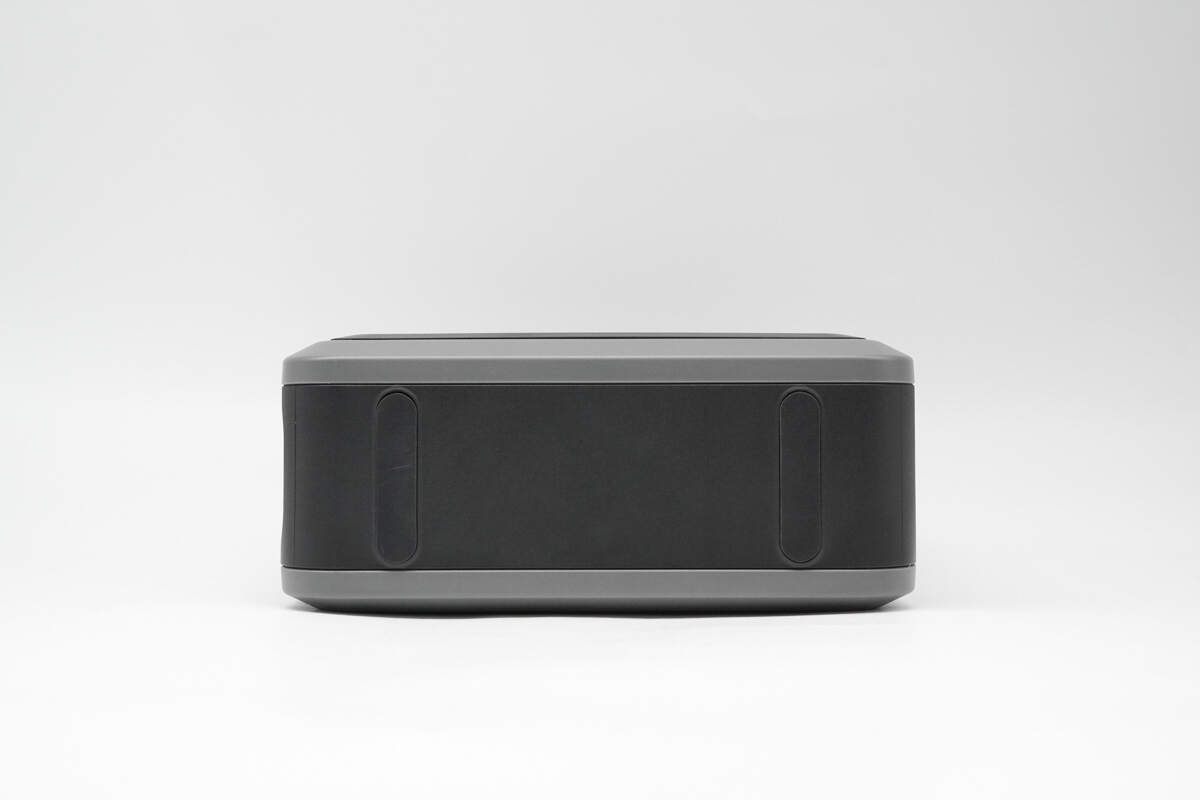

机身底部两侧设有防滑垫。

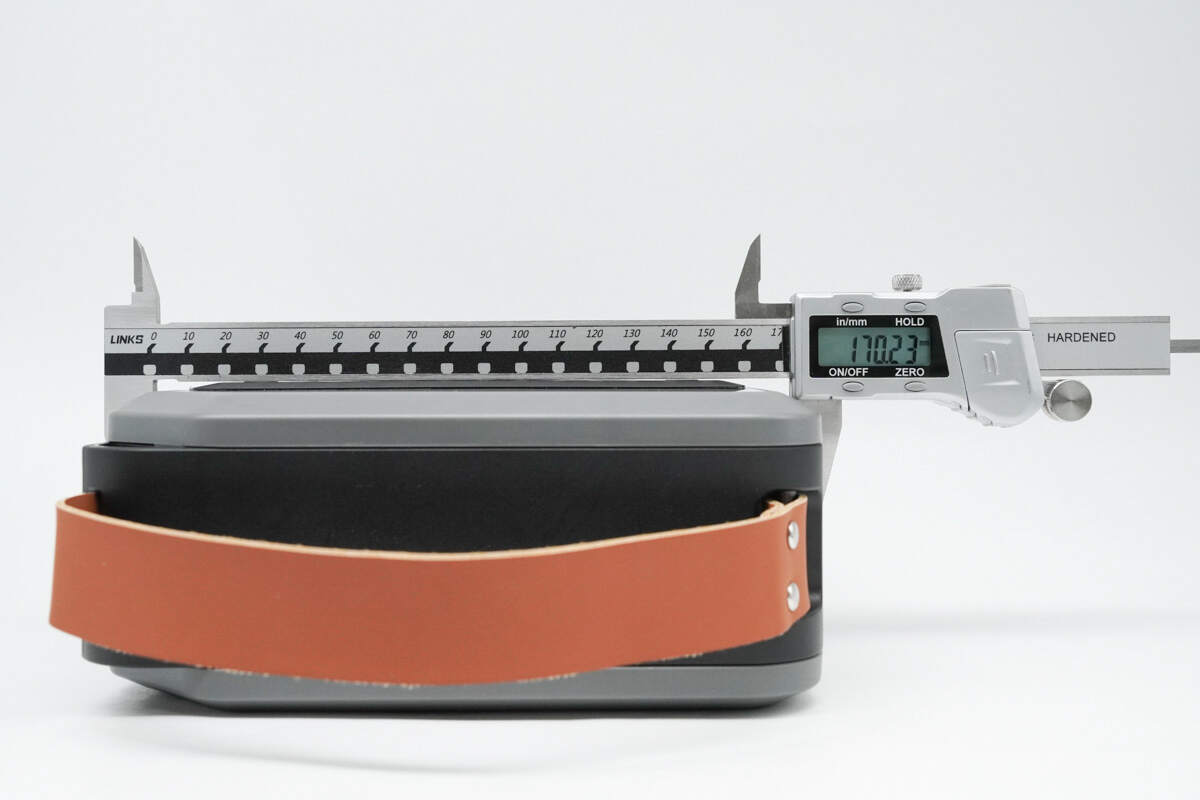

实测纽曼72000mAh便携式储能电源机身长度为170.23mm。

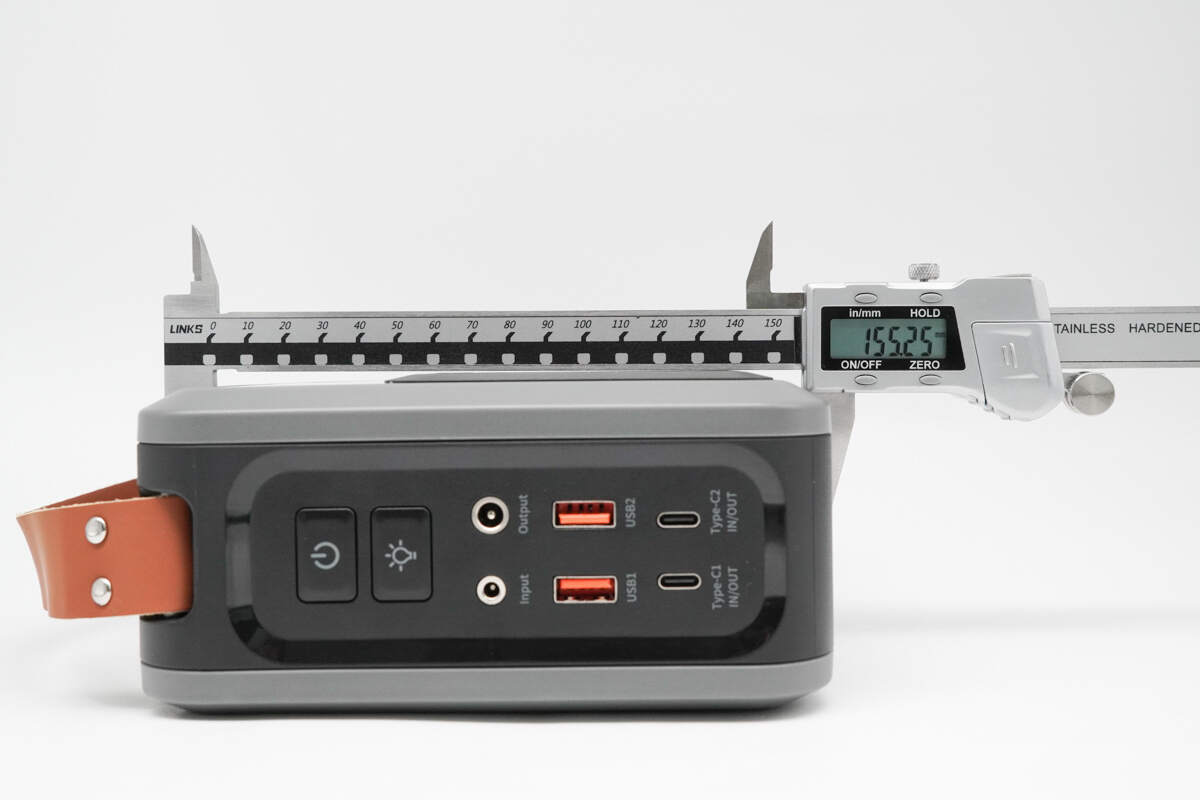

高度为155.25mm。

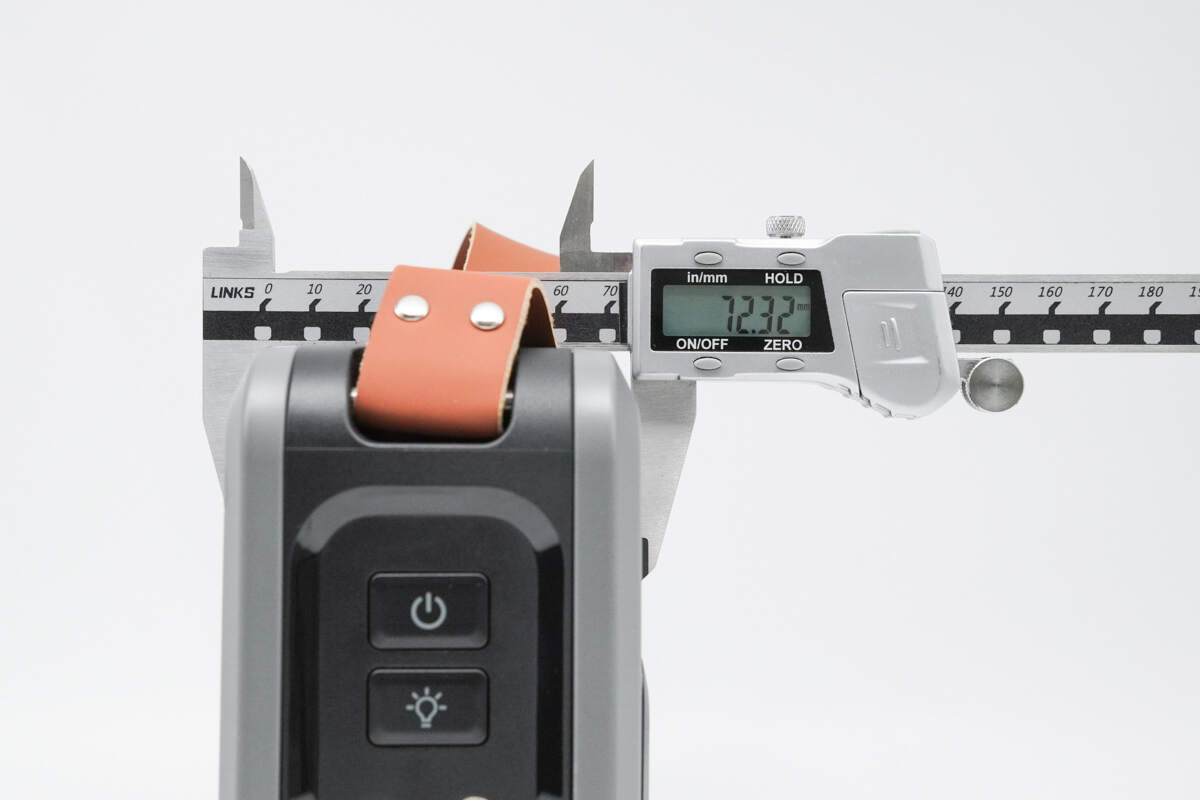

厚度为72.32mm。

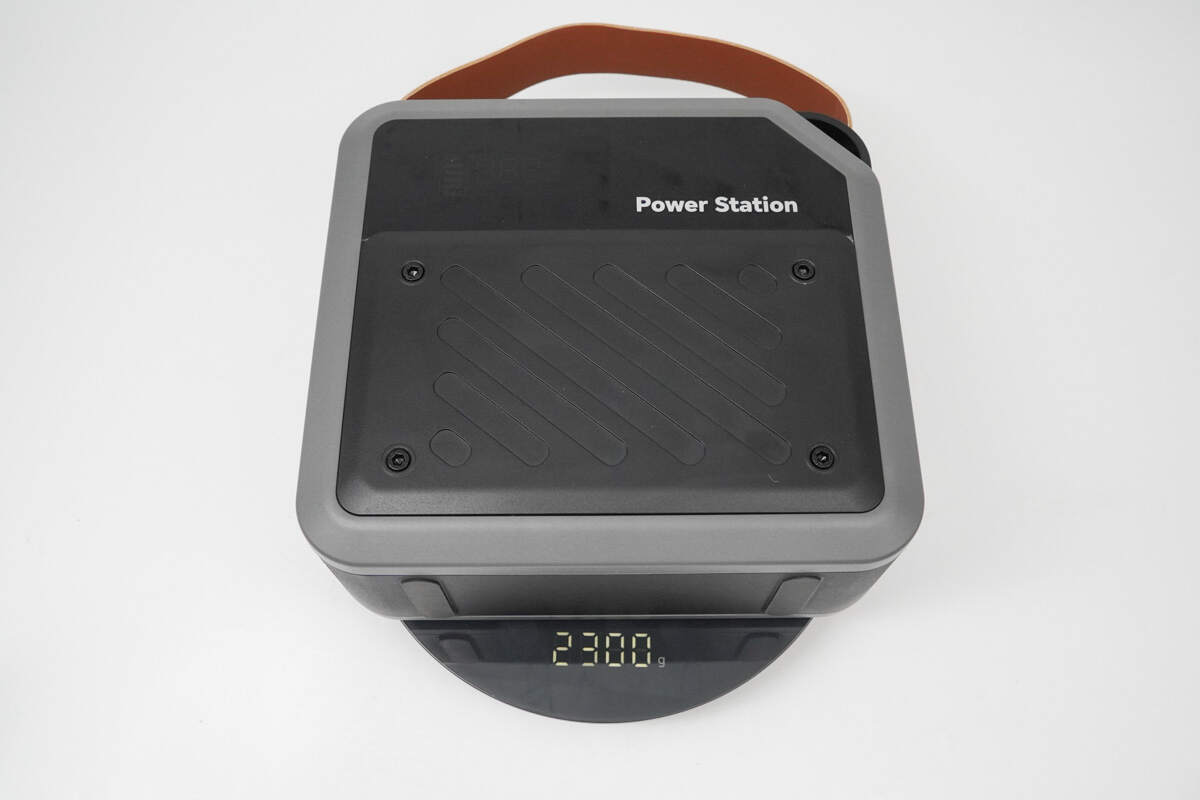

产品重量约为2300g。

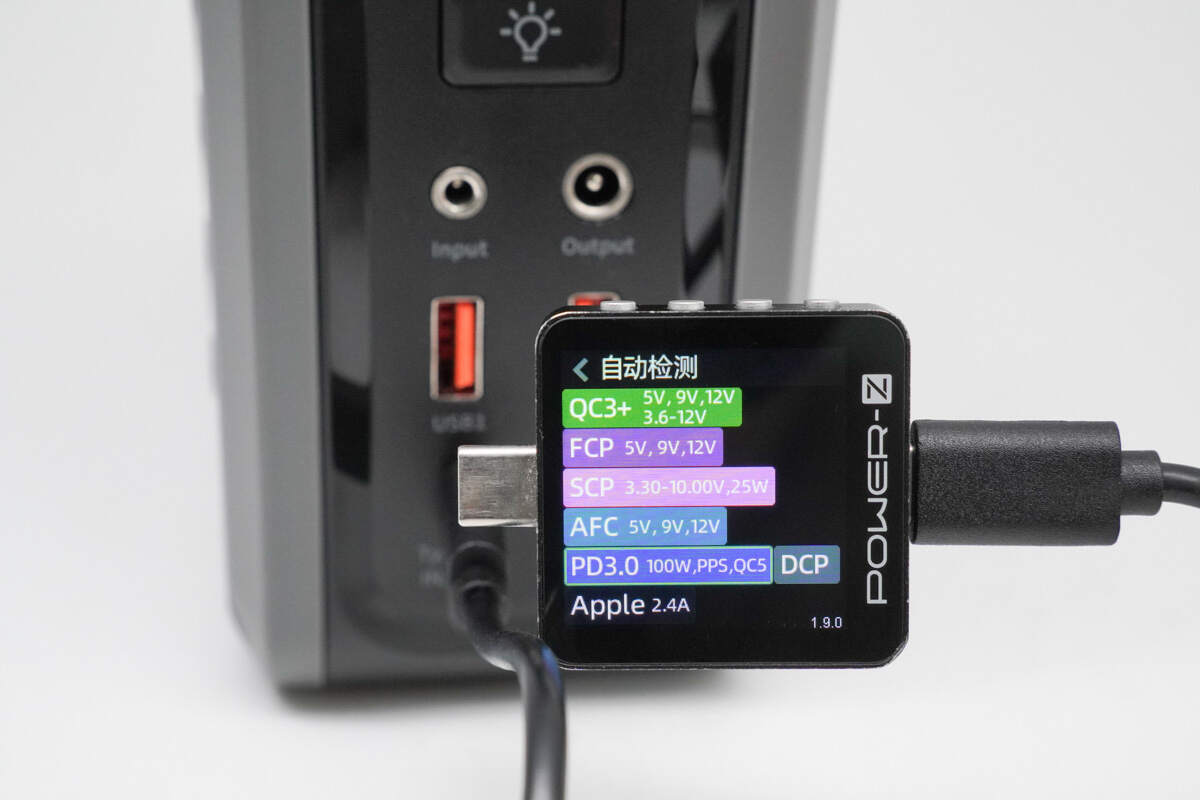

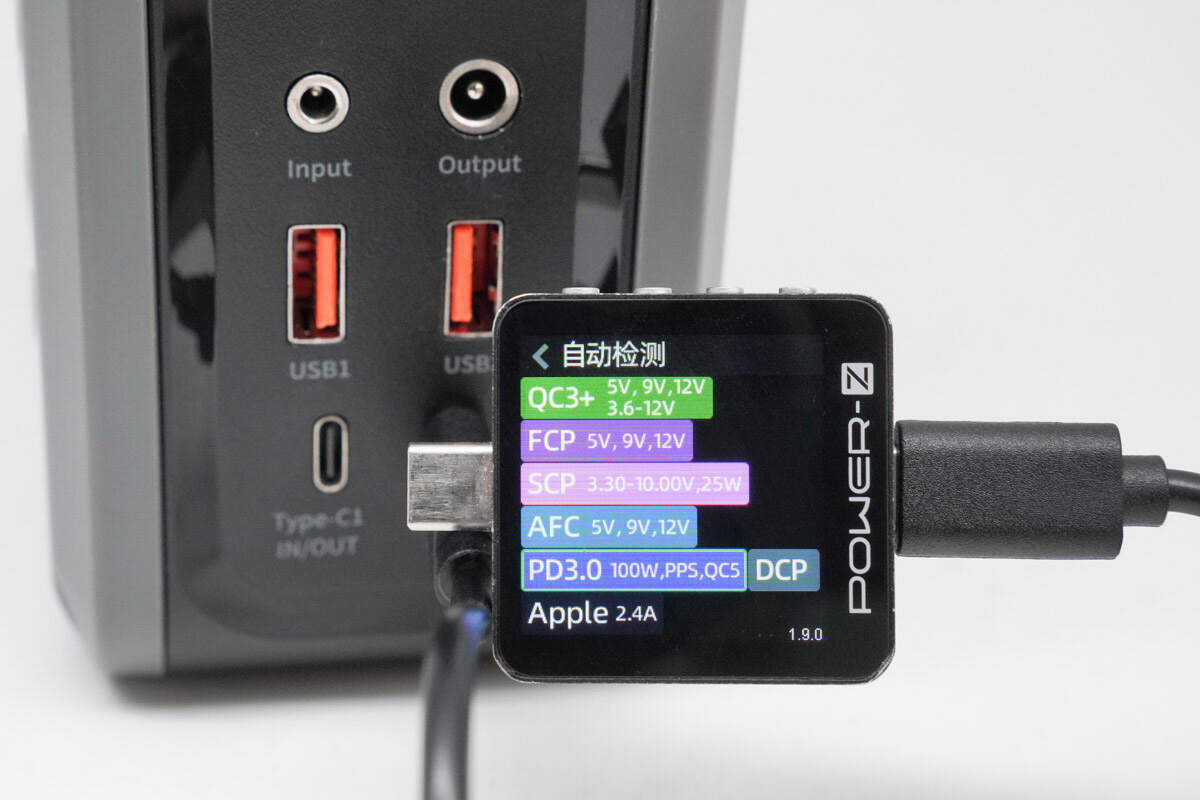

实测USB-C1接口支持QC3.0+/5、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。

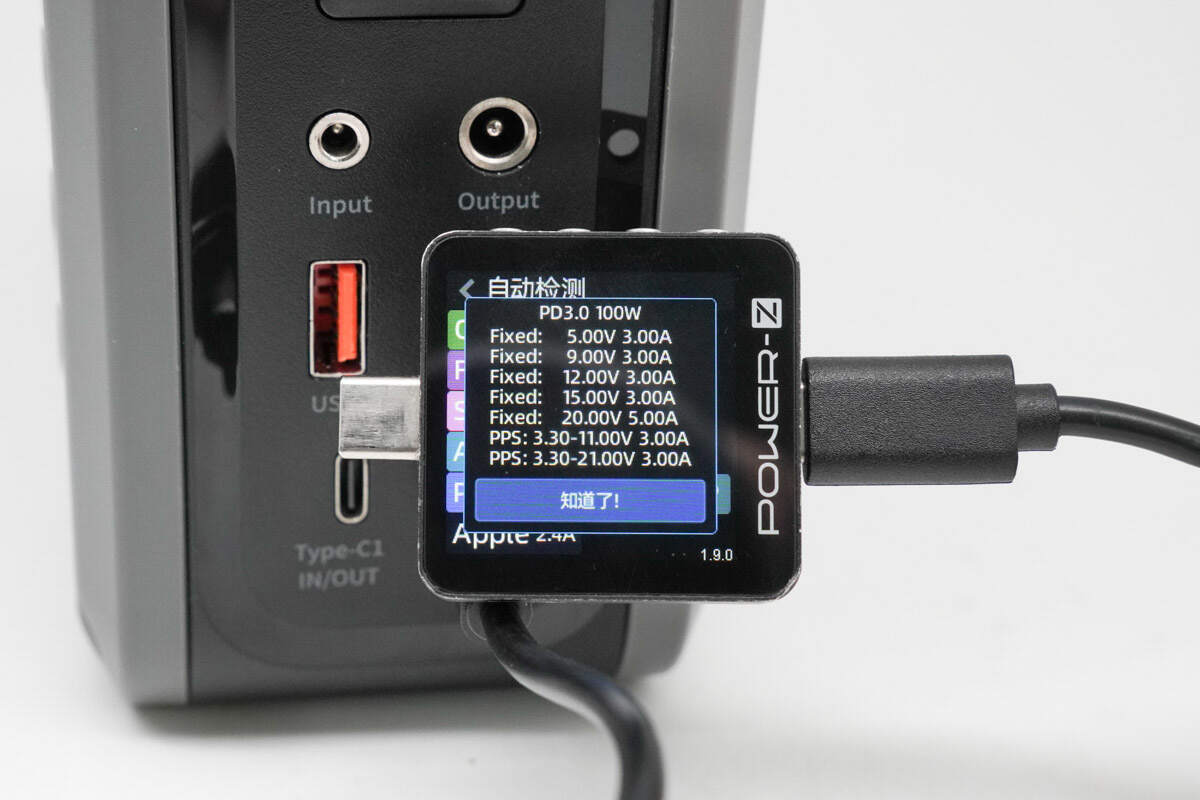

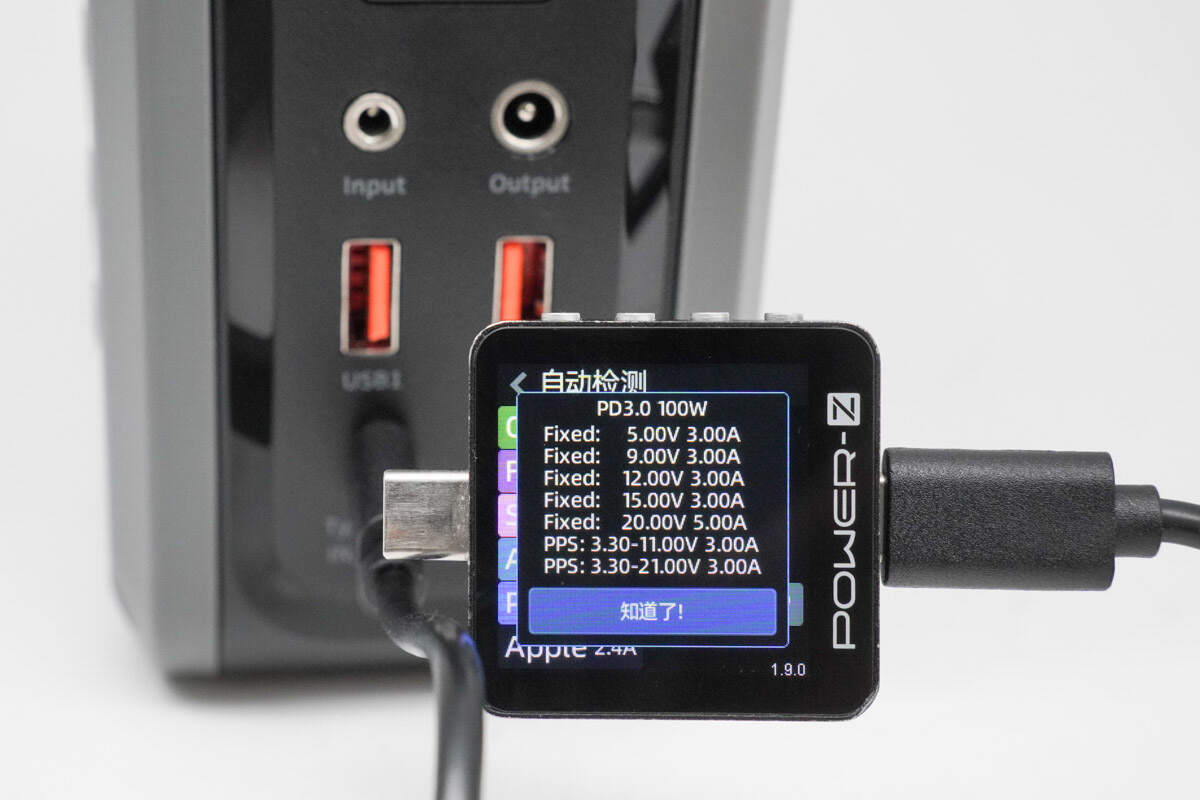

PDO报文显示USB-C1口还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及3.3-11V3A、3.3-21V3A两组PPS电压档位。

测得USB-C2口兼容协议与USB-C1口的完全一样。

此外PDO报文也相同，两个USB-C接口支持单口功率盲插使用。

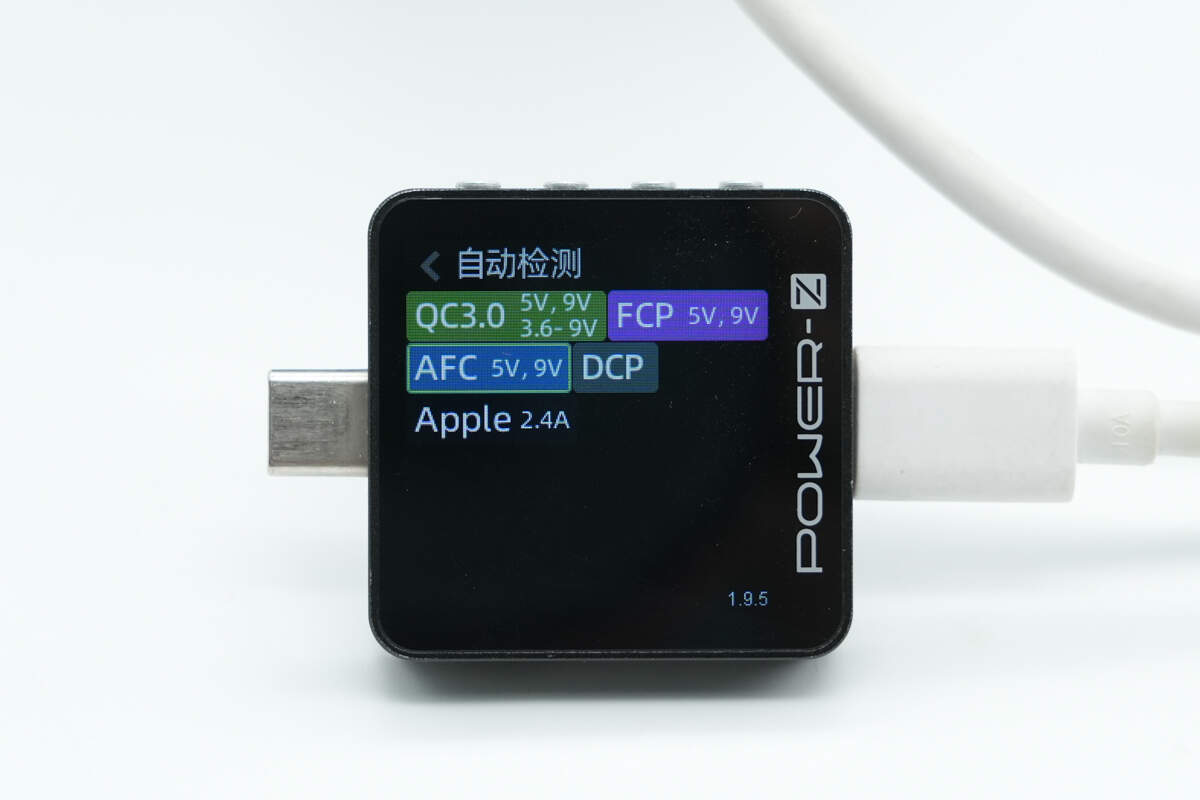

测得USB-A口支持QC3.0、FCP、AFC、DCP、Apple 2.4A充电协议。

测得另一个USB-A口支持QC3+、FCP、SCP、AFC、DCP、Apple 2.4A充电协议。

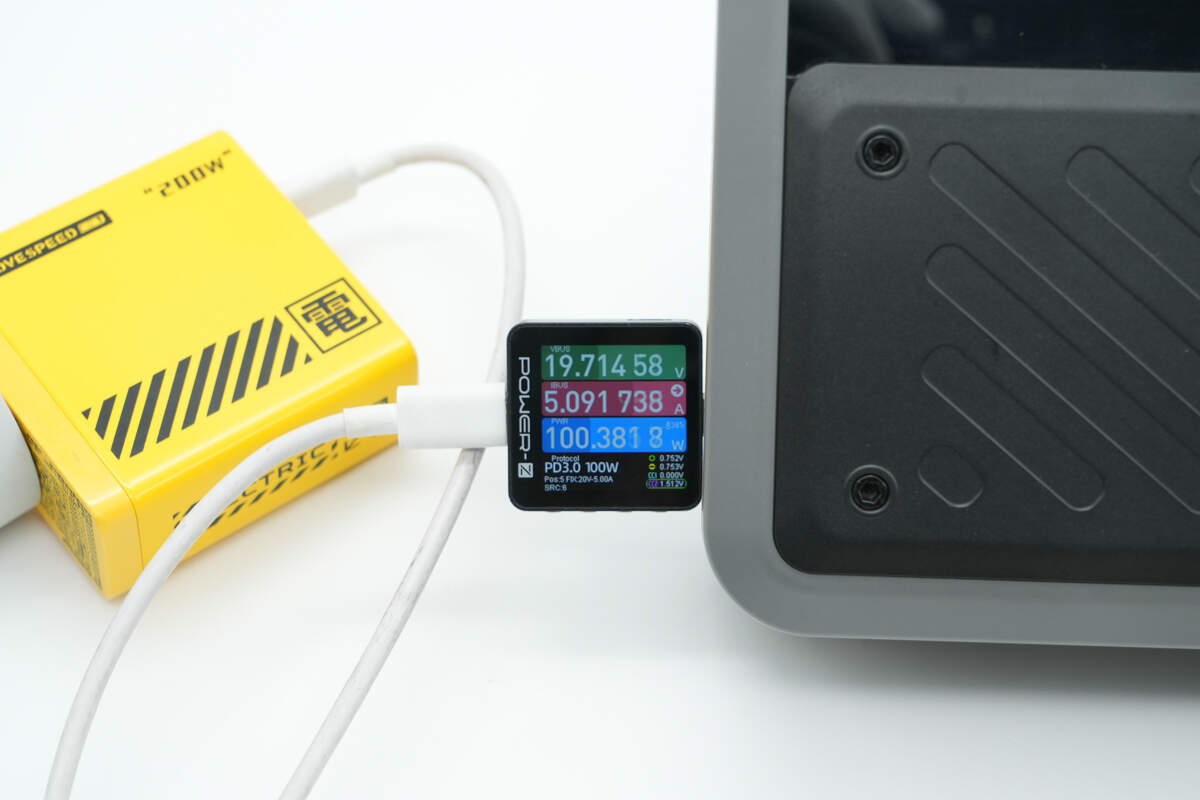

使用移速140W四口氮化镓充电器通过USB-C接口给产品充电，测得输入功率约为100.38W。

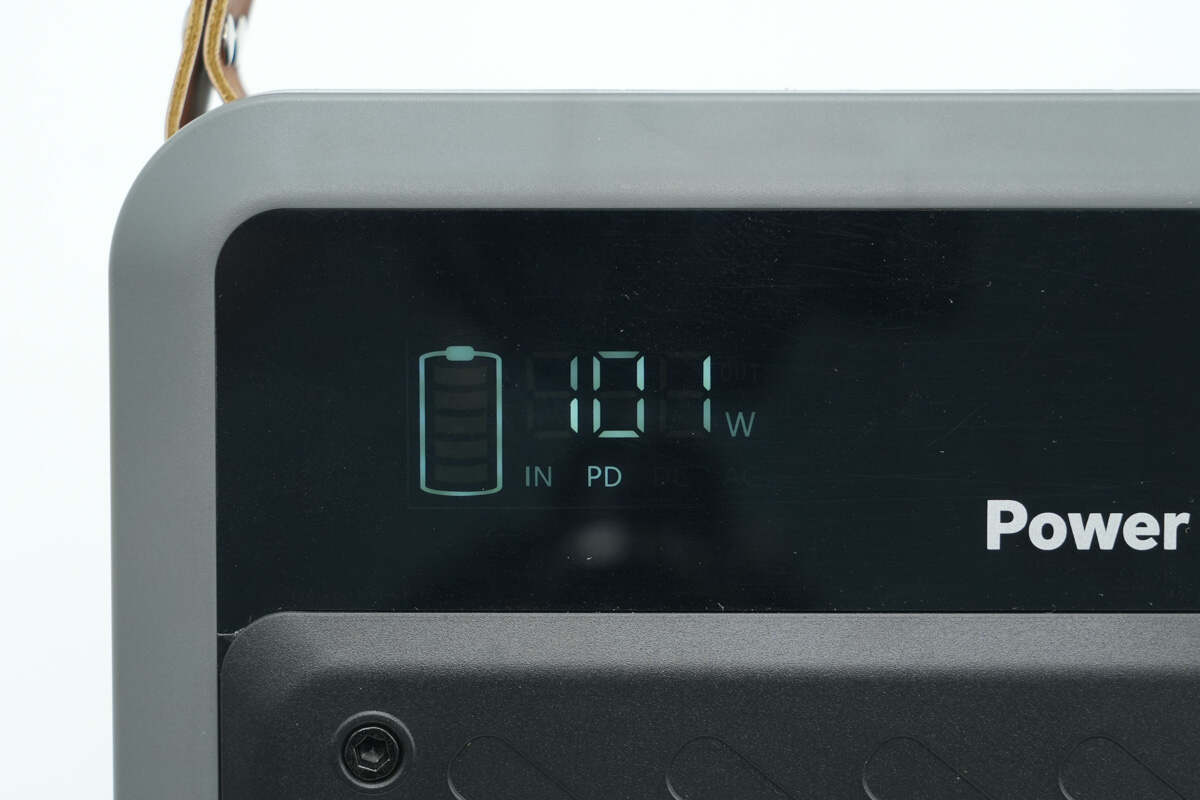

此时数显屏上显示代表PD快充输入的IN、PD以及101W充电功率，在误差允许内，表明了数显屏显示的准确性。

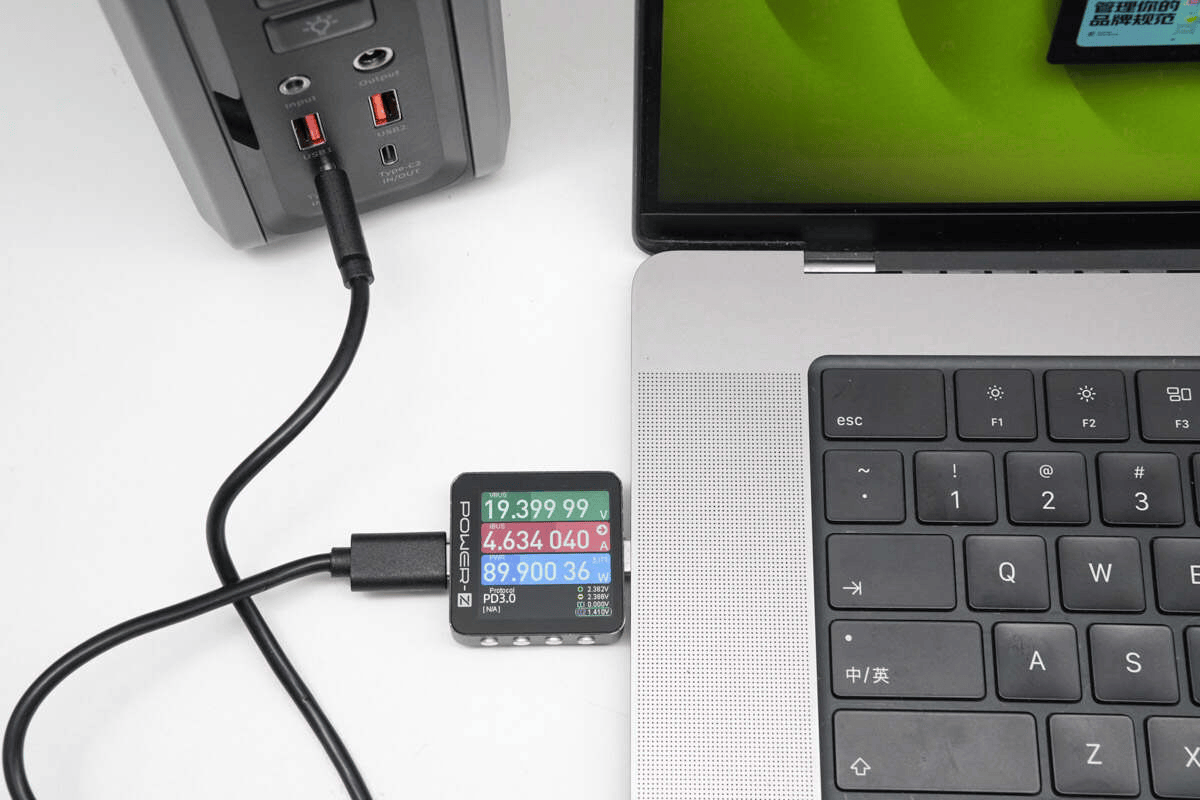

另外使用产品的USB-C接口给苹果MacBook Pro16 M1 Max充电，测得充电功率约为89.9W，成功开启20V5A 100W PD快充输出。

纽曼72000mAh便携式储能电源拆解

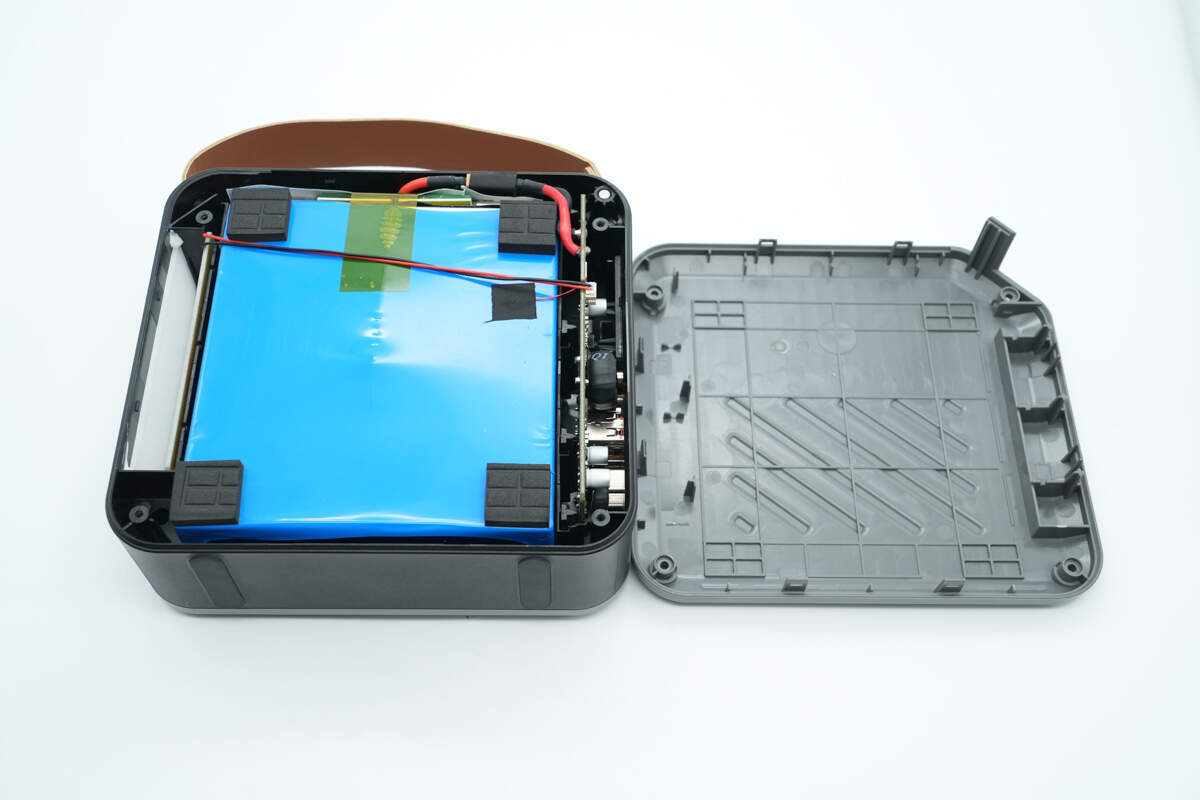

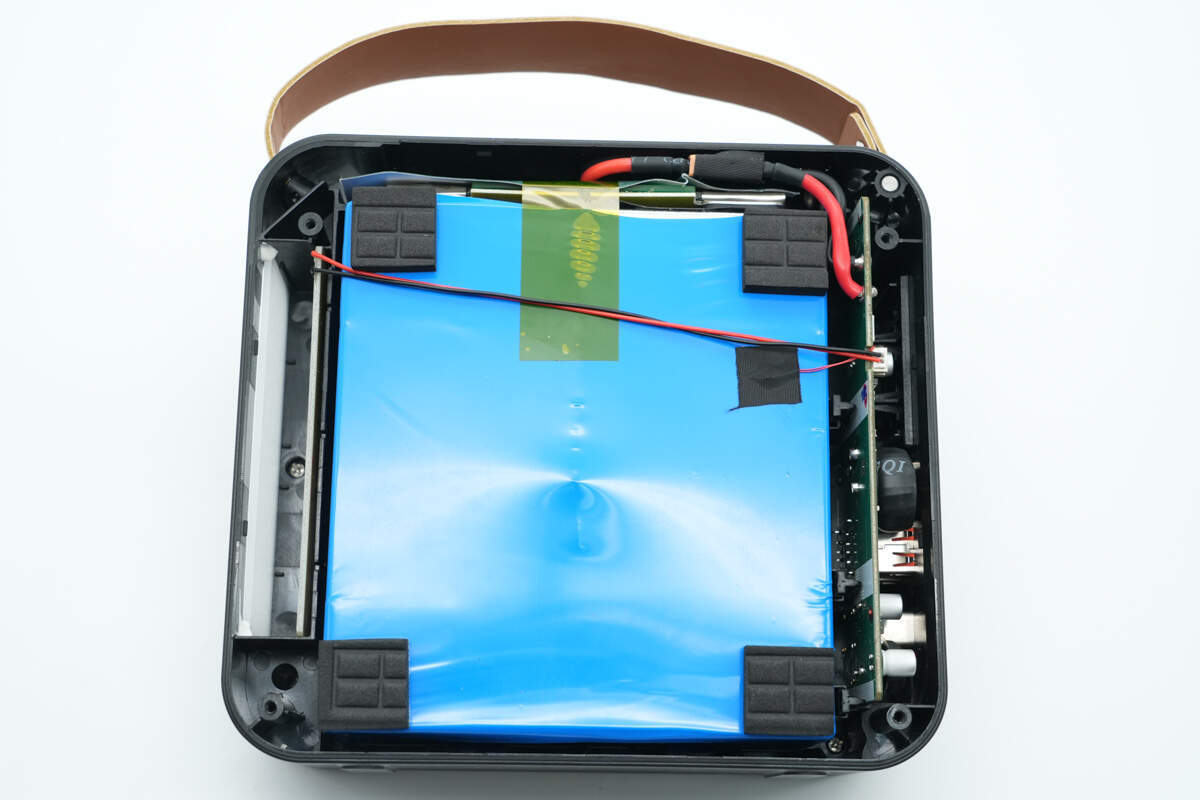

拆掉螺丝打开机身外壳，电池组布局在中心区域，两侧设有主控PCB板和LED灯板。

电池组四端贴有缓冲保护泡棉，灯板通过导线插拔式与主控PCB板连接。

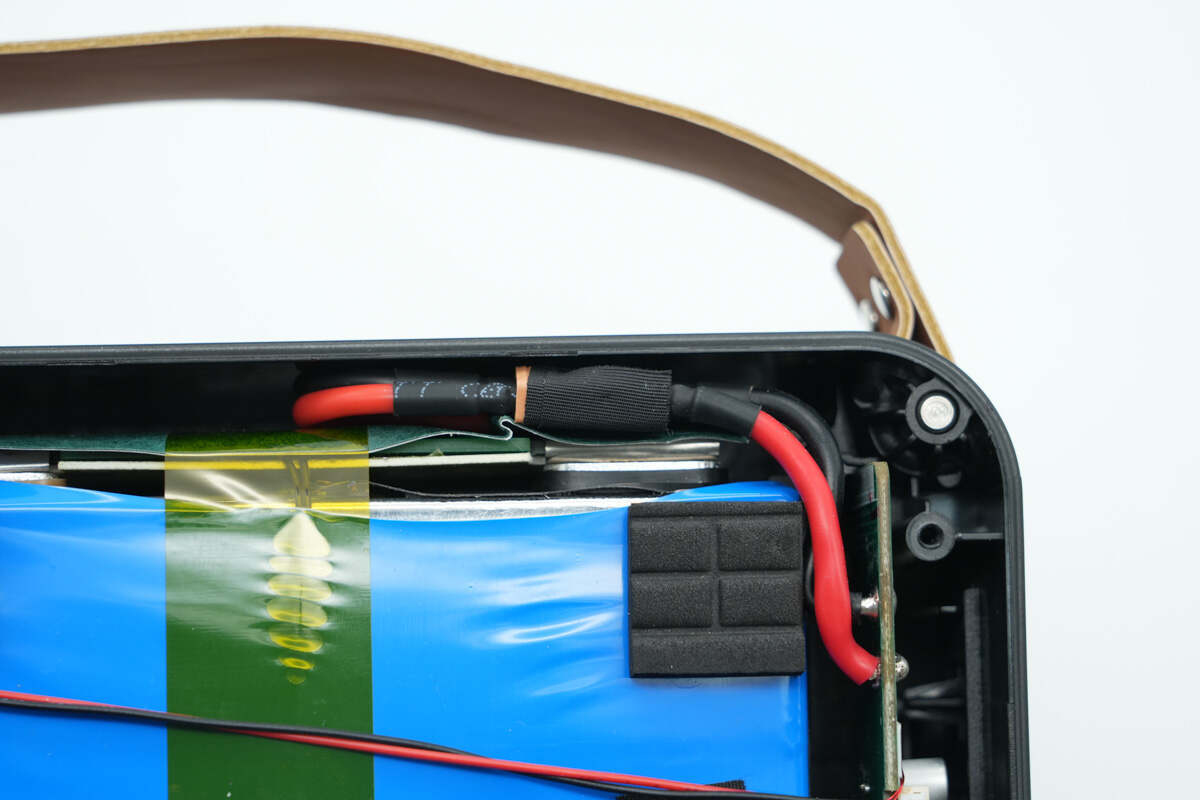

电池组也是通过导线插拔式连接，两组导线为XT30端子设计，并采用电工胶布缠绕固定。

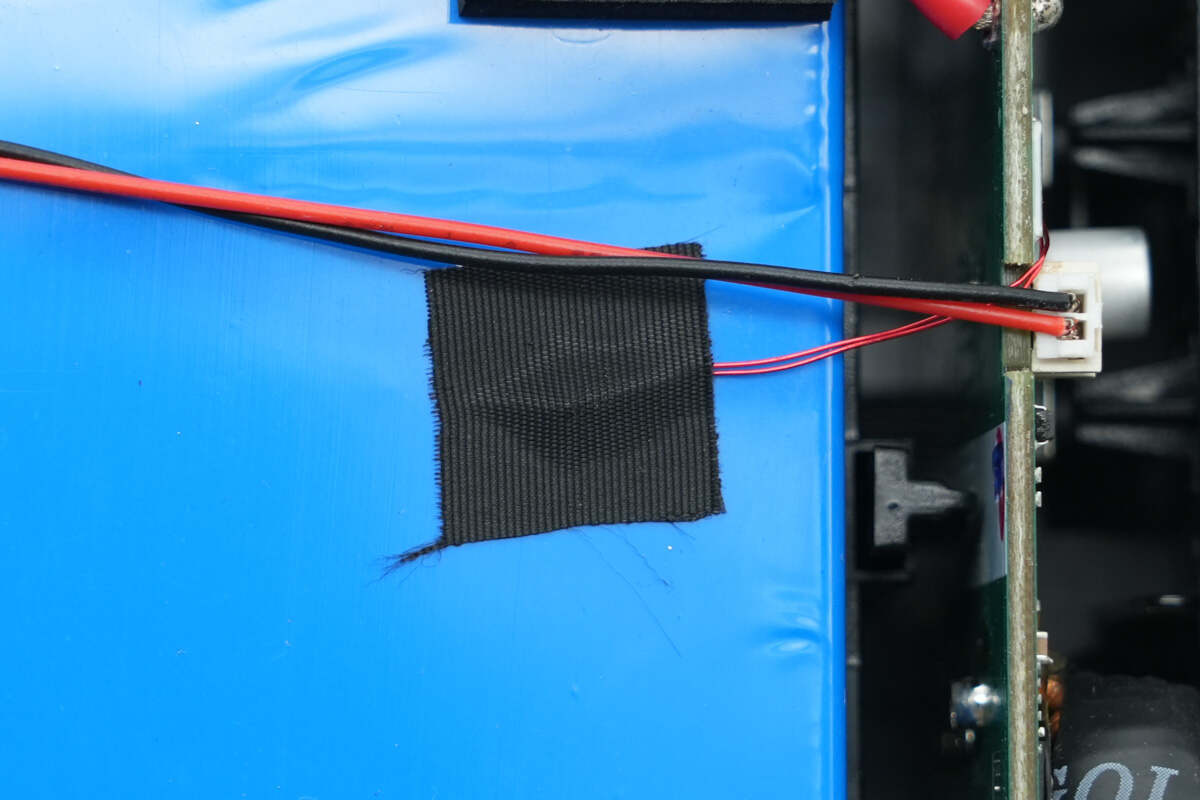

此外固定有热敏电阻进行温度监控。

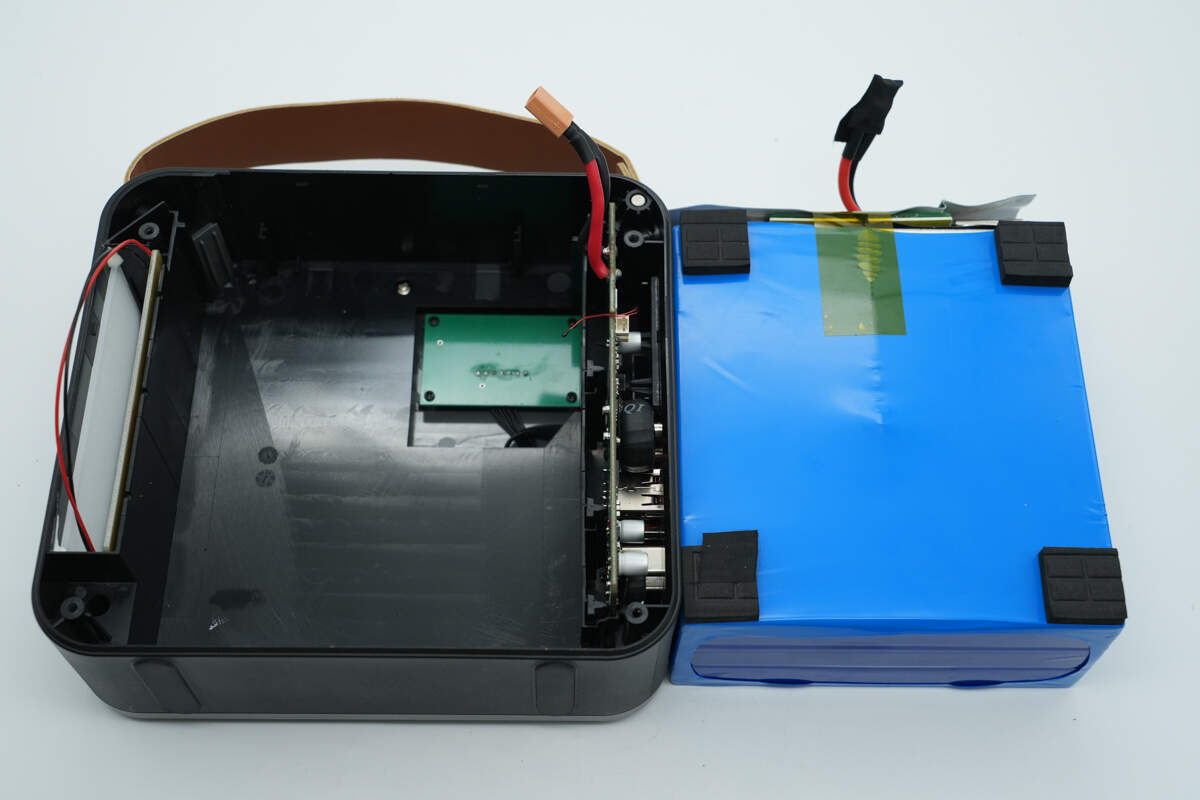

将电池组取出，下方设有数显屏小板，所在区域内凹设计降低厚度。

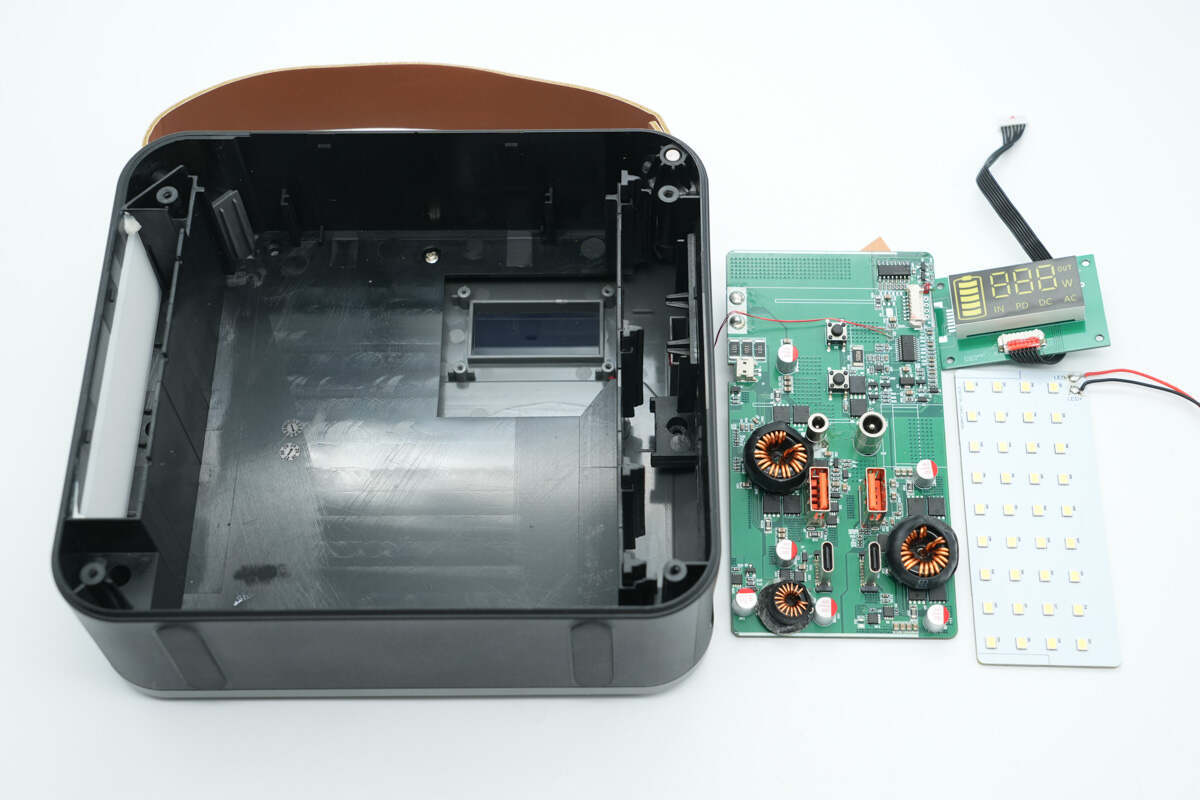

将主控PCB板、灯板以及数显屏取出，各模块均采用方便组装的插拔式进行设计。

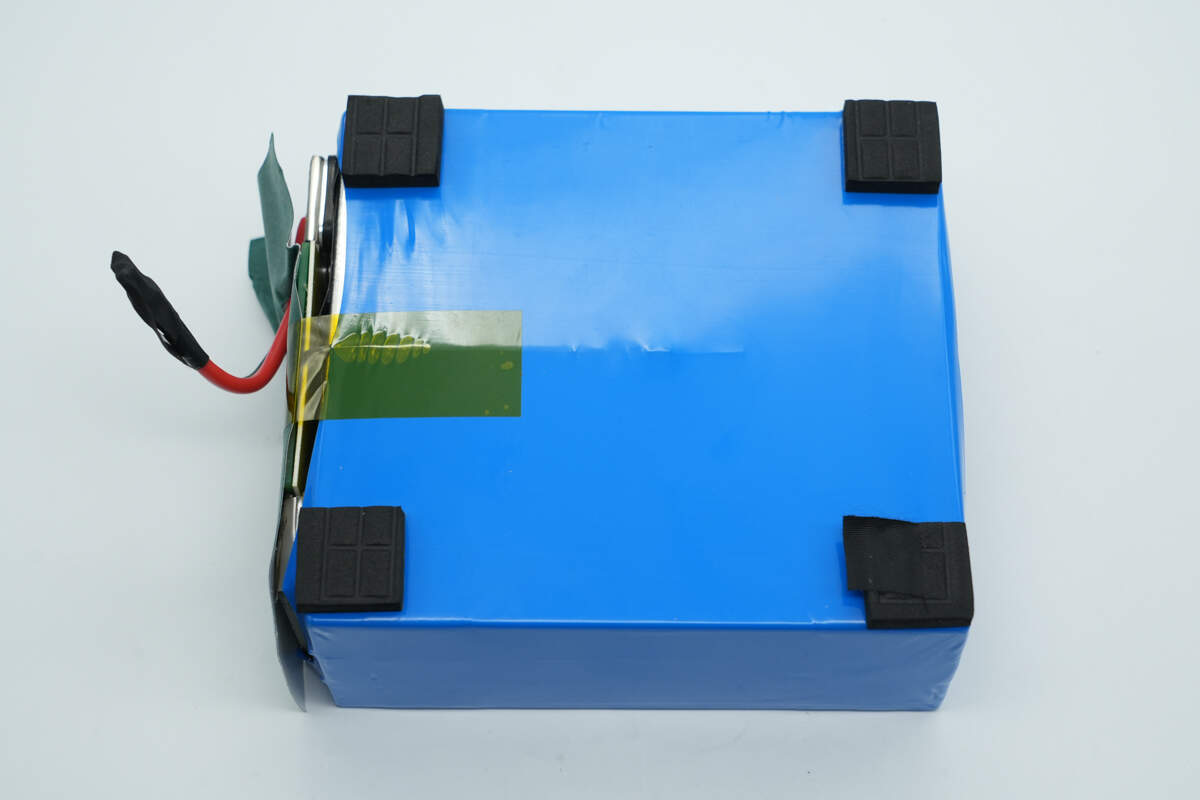

电池组整个包裹蓝色PVC热缩管，顶部设有锂电保护板。

锂电保护板覆盖青稞绝缘纸，并使用胶带粘贴固定。

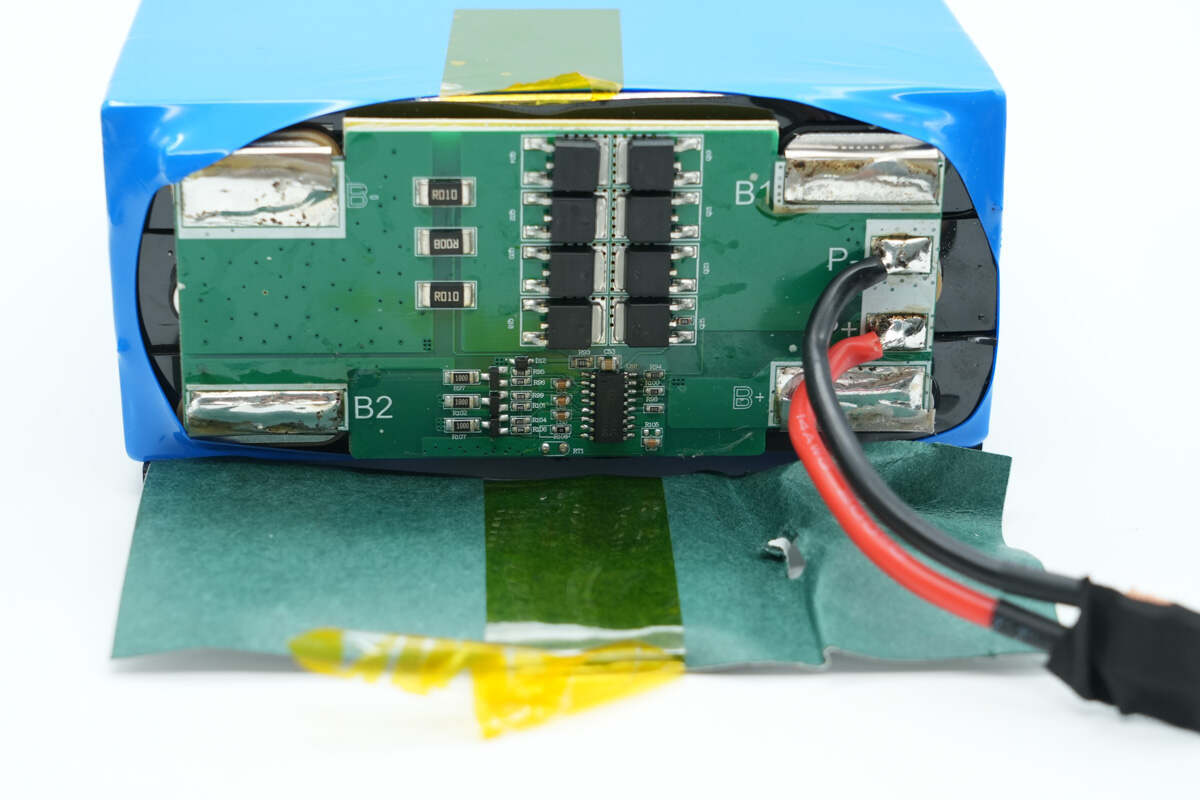

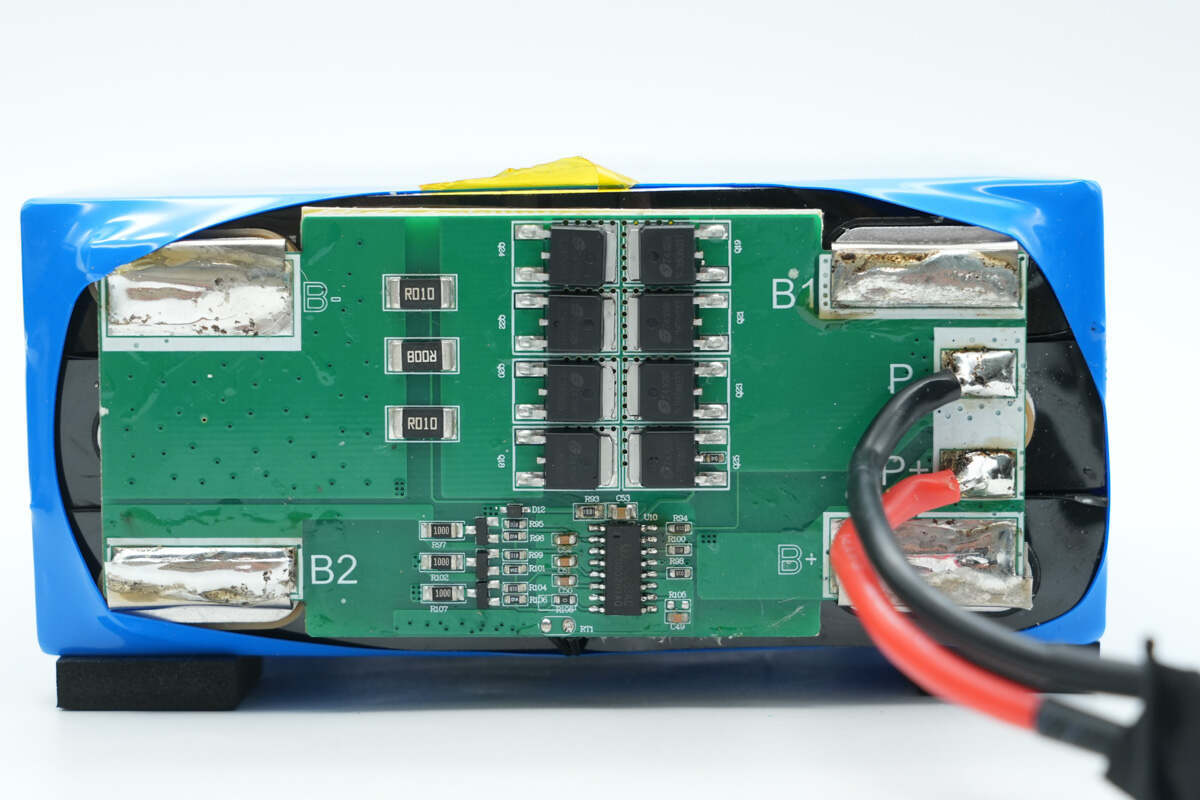

电池组和锂电保护板通过镍片辅助锡焊连接，板子正面设有锂电保护芯片、锂电保护管以及均衡电路。

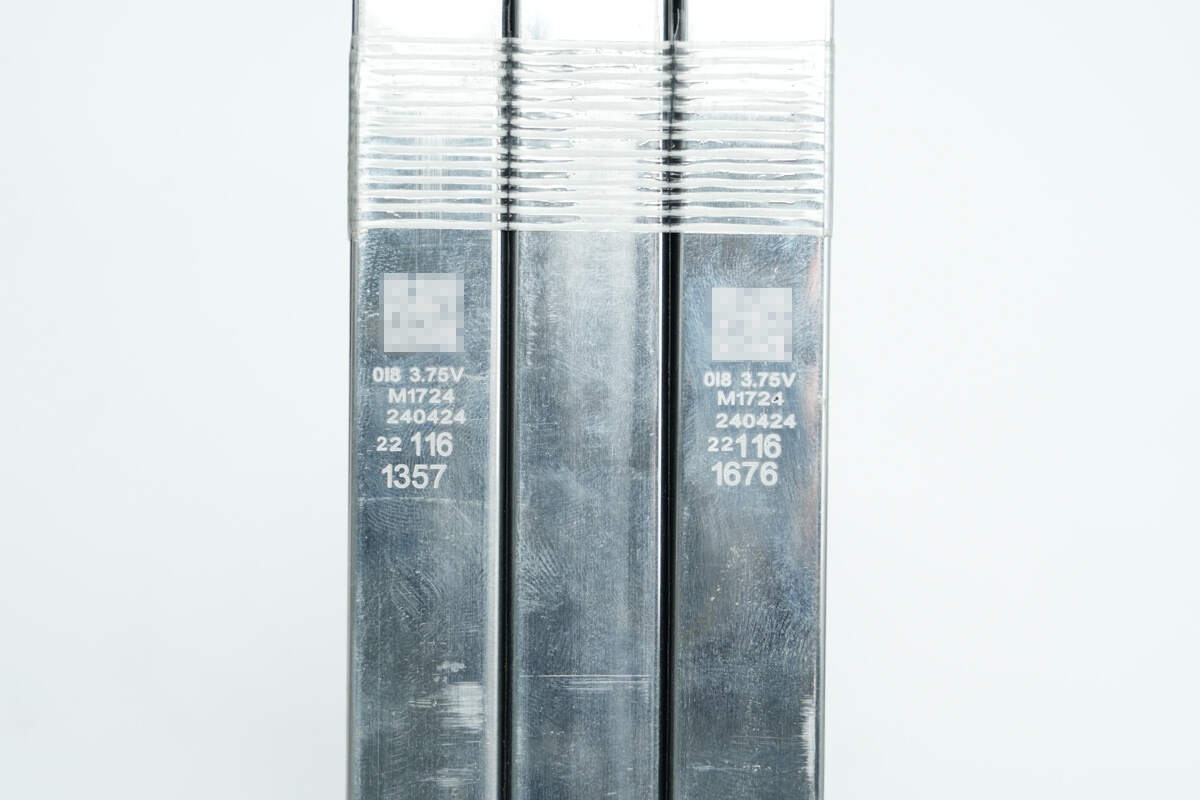

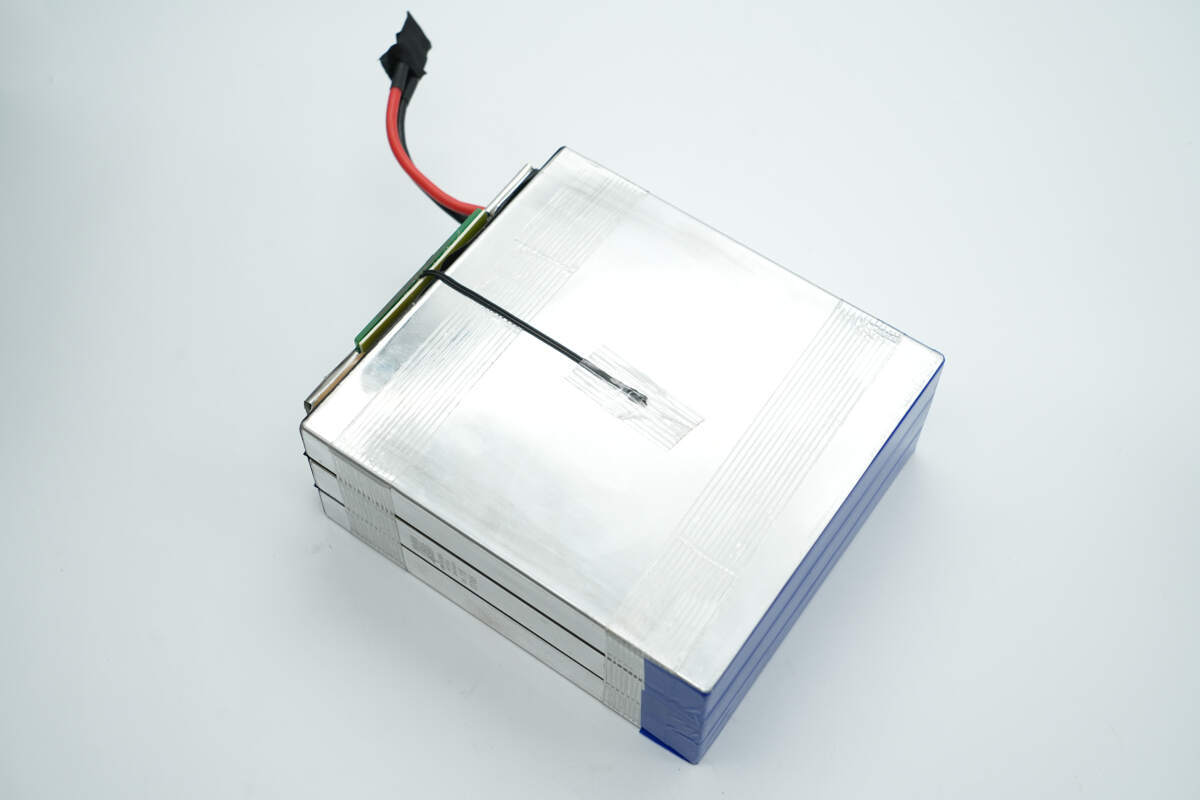

撕掉蓝色PVC热缩管，电池组由三块磷酸锰铁锂电池组成，采用叠片电池工艺，并粘贴有固定热敏电阻进行温度监控。

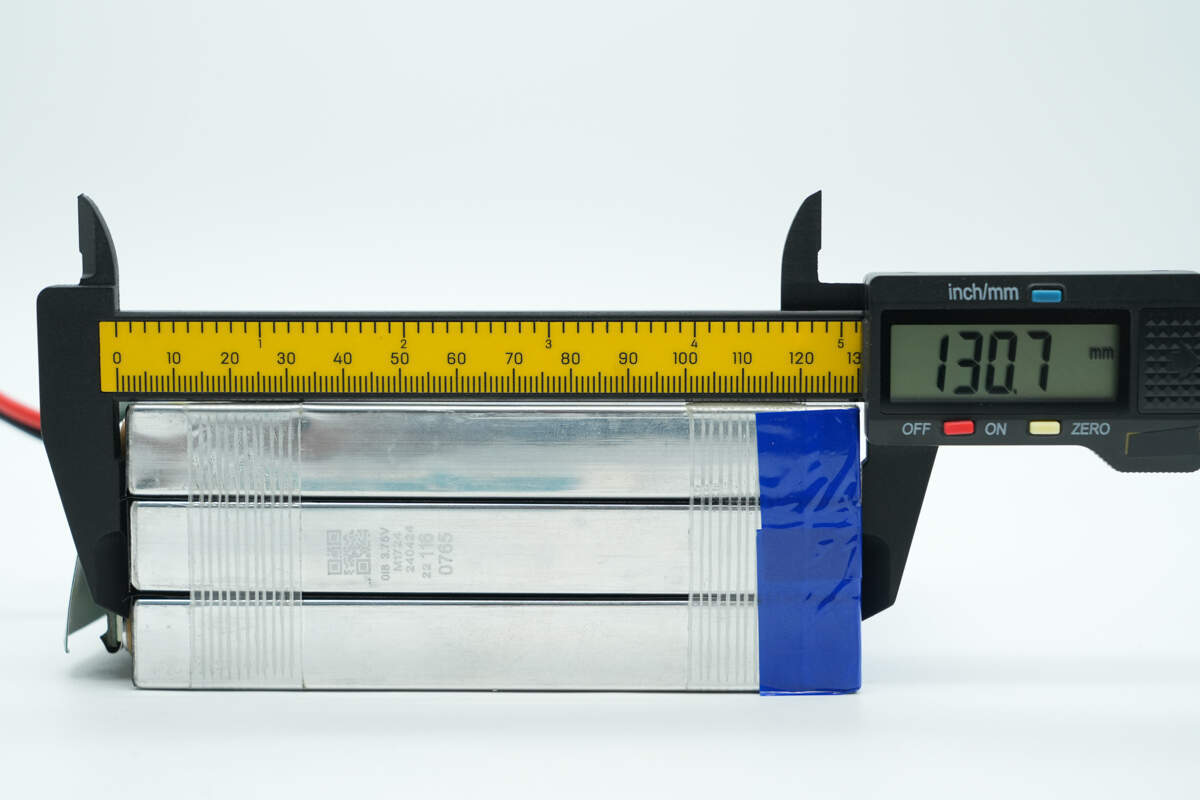

测得电池组长度为130.7mm。

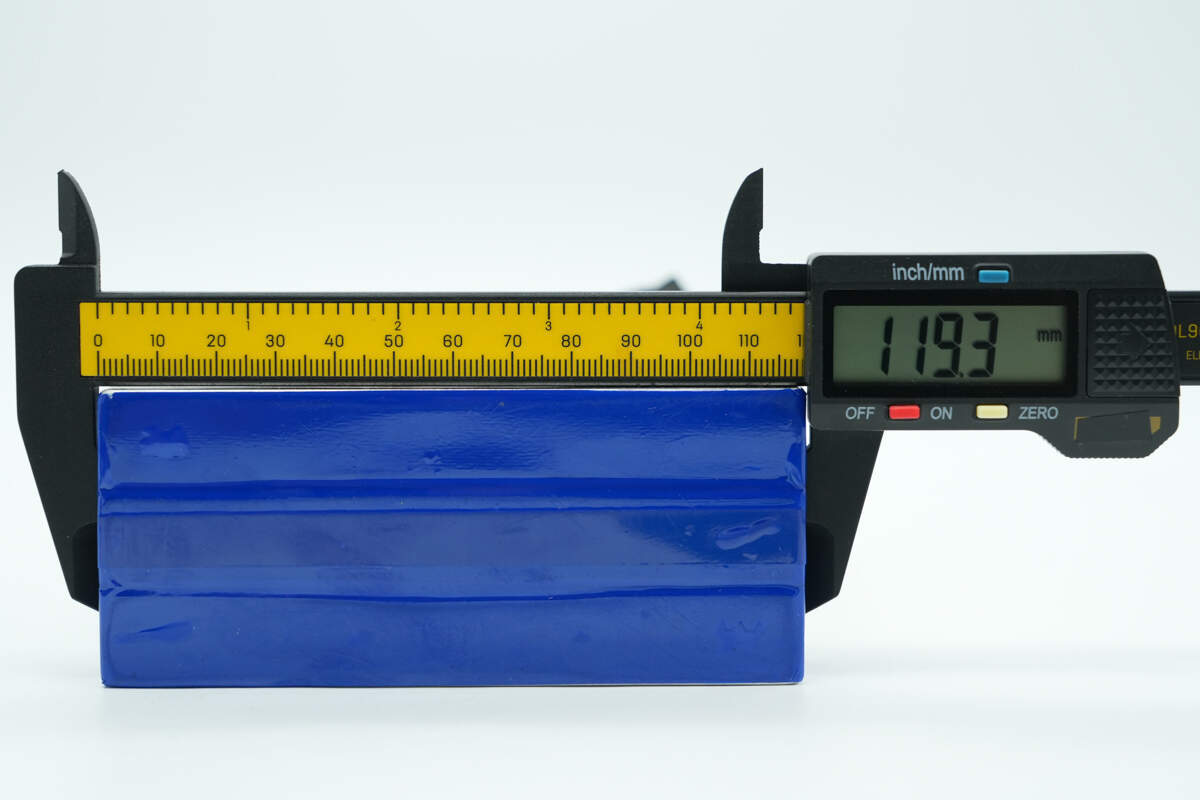

宽度为119.3mm。

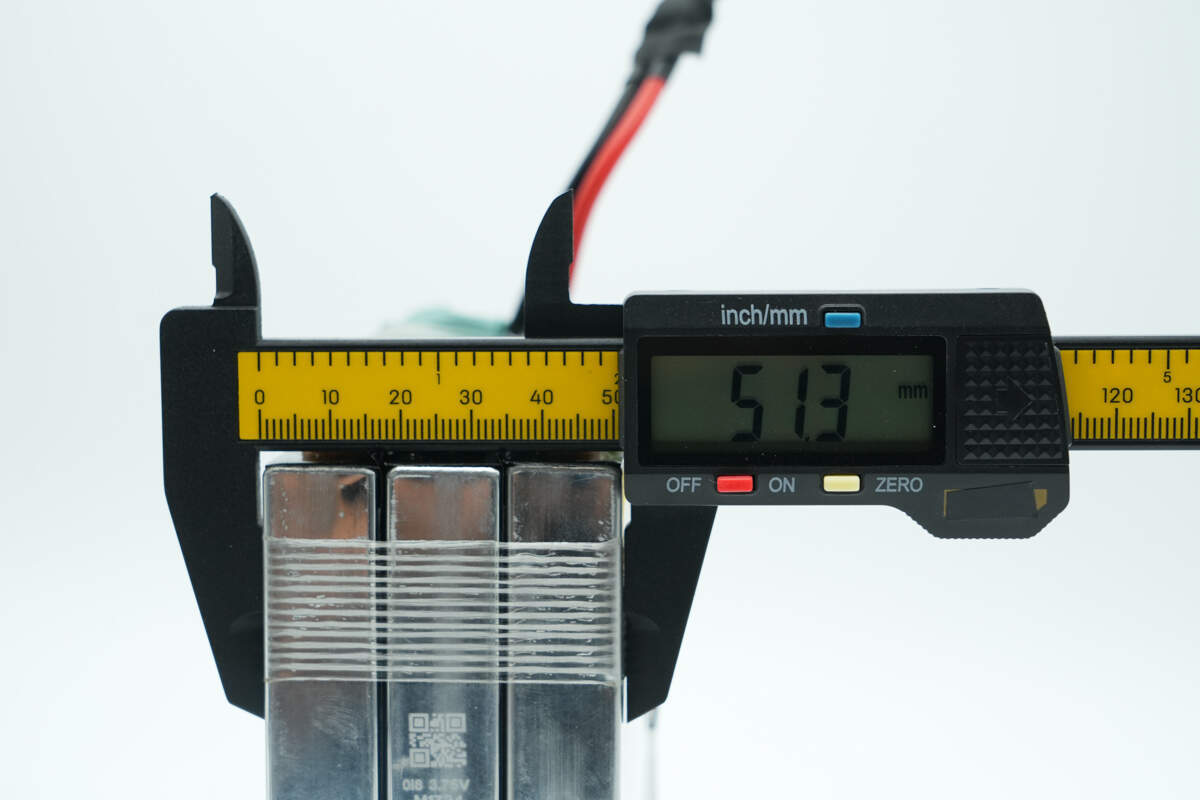

厚度为51.3mm。

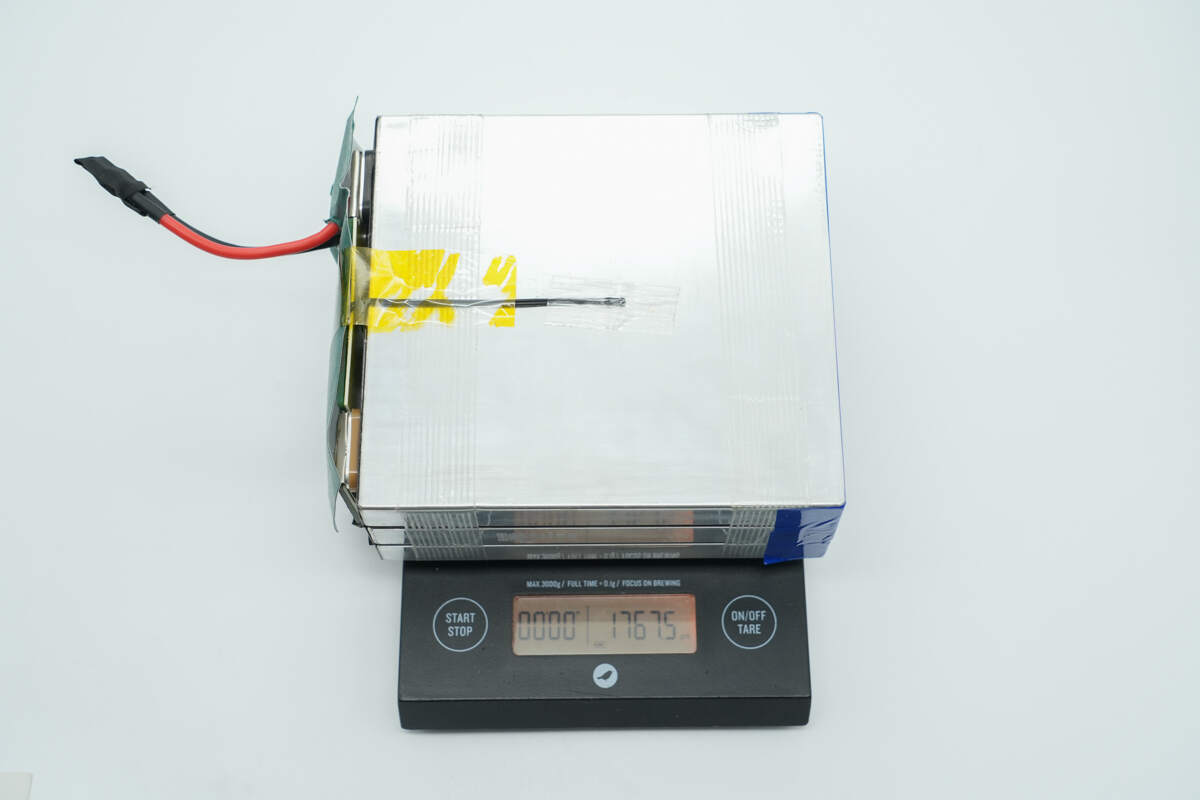

电池组带保护板总重量为1767.5g。

磷酸锰铁锂电池组来自PHYLION星恒，额定容量24Ah，额定电压3.75V，最大充电电压4.20V，最大放电电流24A。

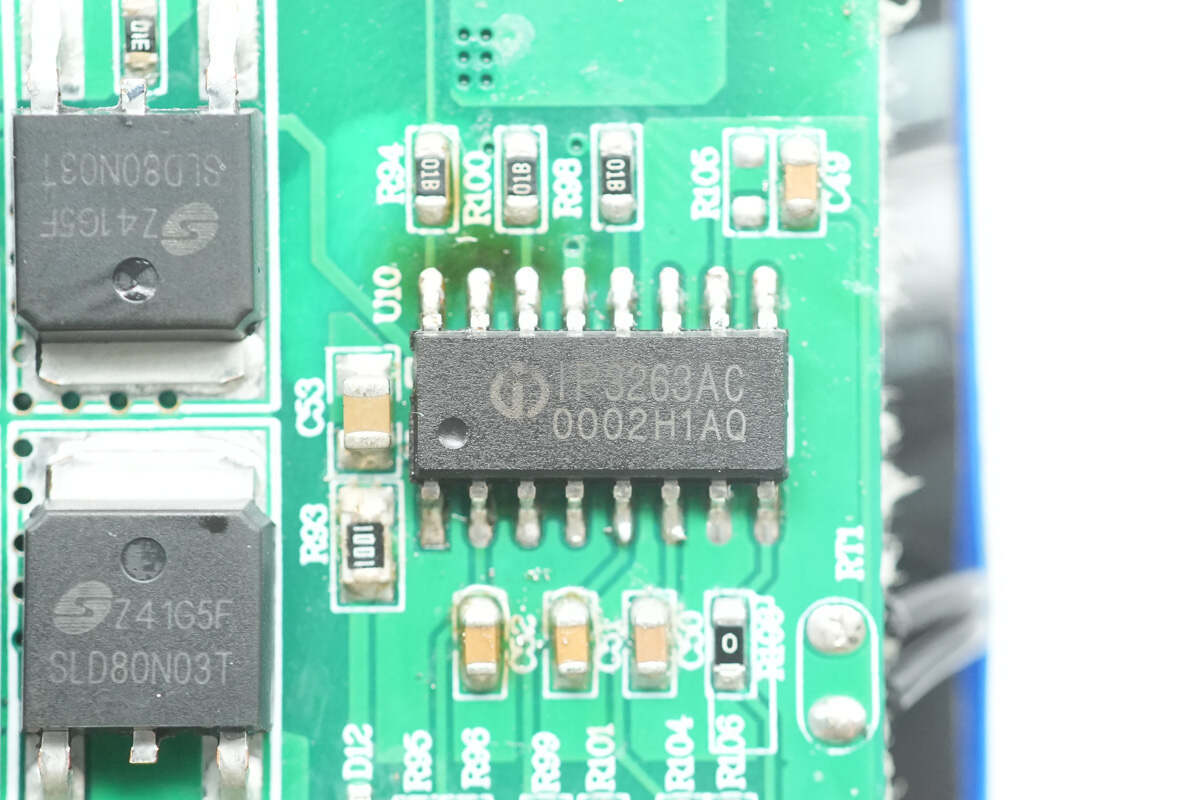

锂电保护芯片来自英集芯，型号IP3263，这是一款低功耗电池组保护器，用于3节串联锂离子/聚合物可充电电池的初级保护的解决方案。该产品集成了聚合物可充电电池安全运行所需的一整套的电压、电流和温度所有检测和保护。保护阈值和延时均为出厂编程设定，有多种配置可供选用。

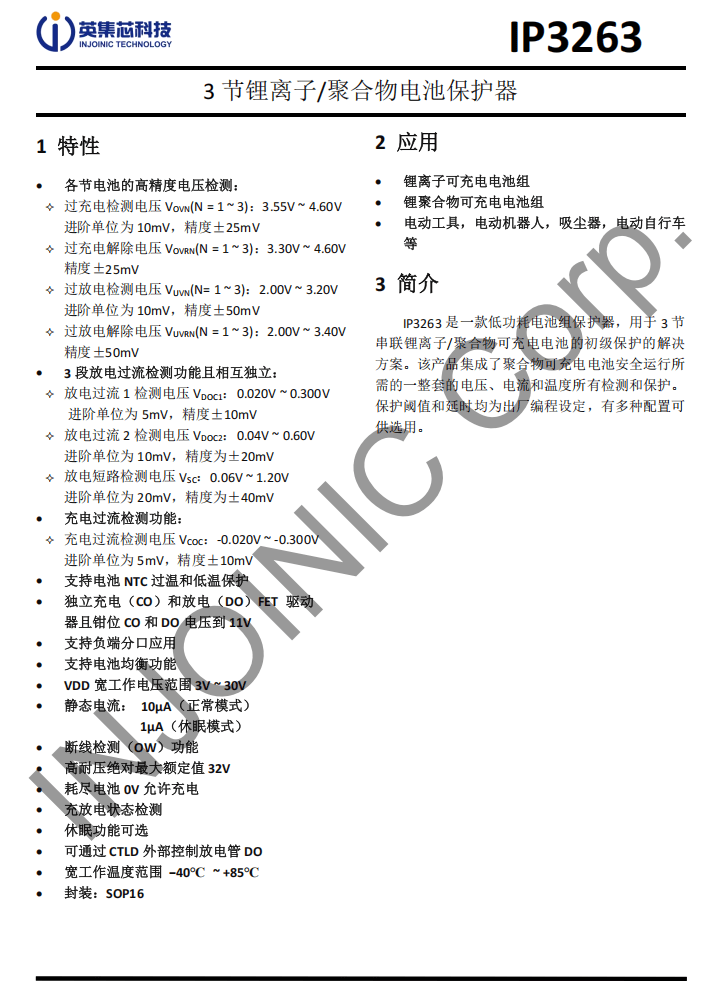

英集芯IP3263资料信息。

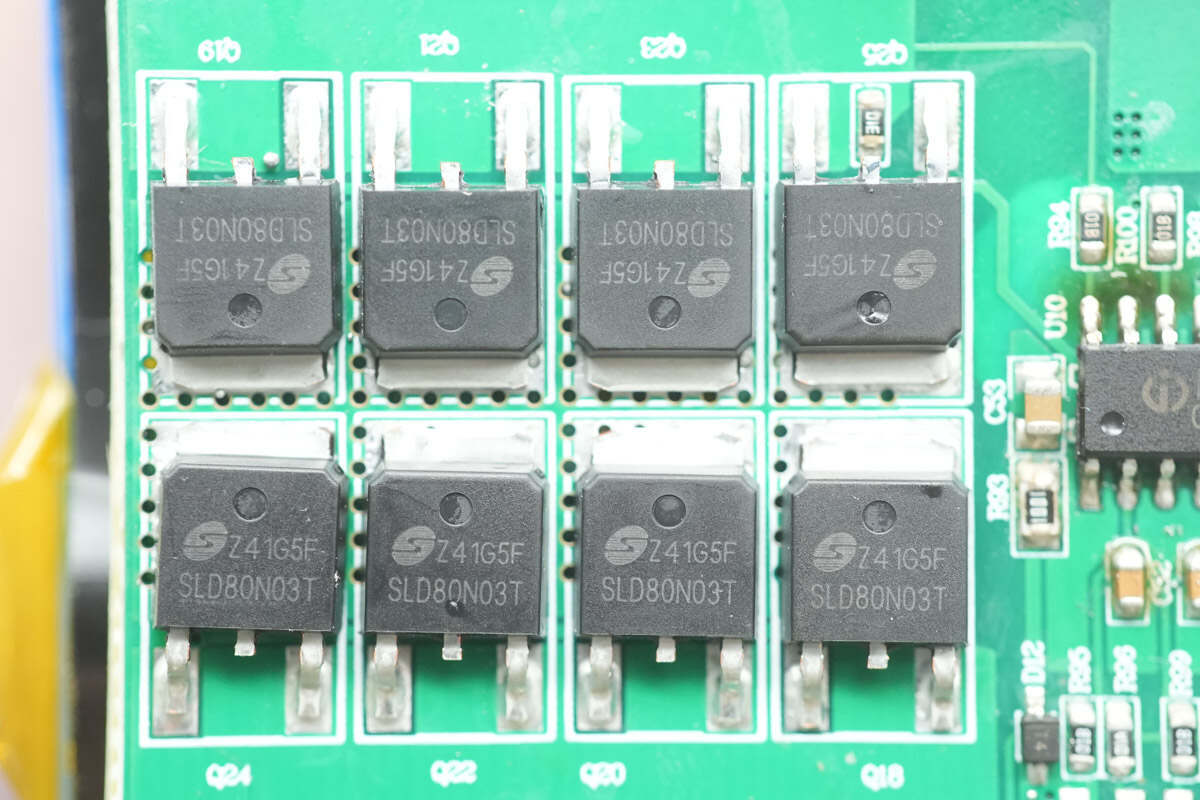

锂电保护管来自Msemitek美浦森，型号SLD80N03T，NMOS管，耐压30V，导阻4mΩ，采用D-PAK封装。

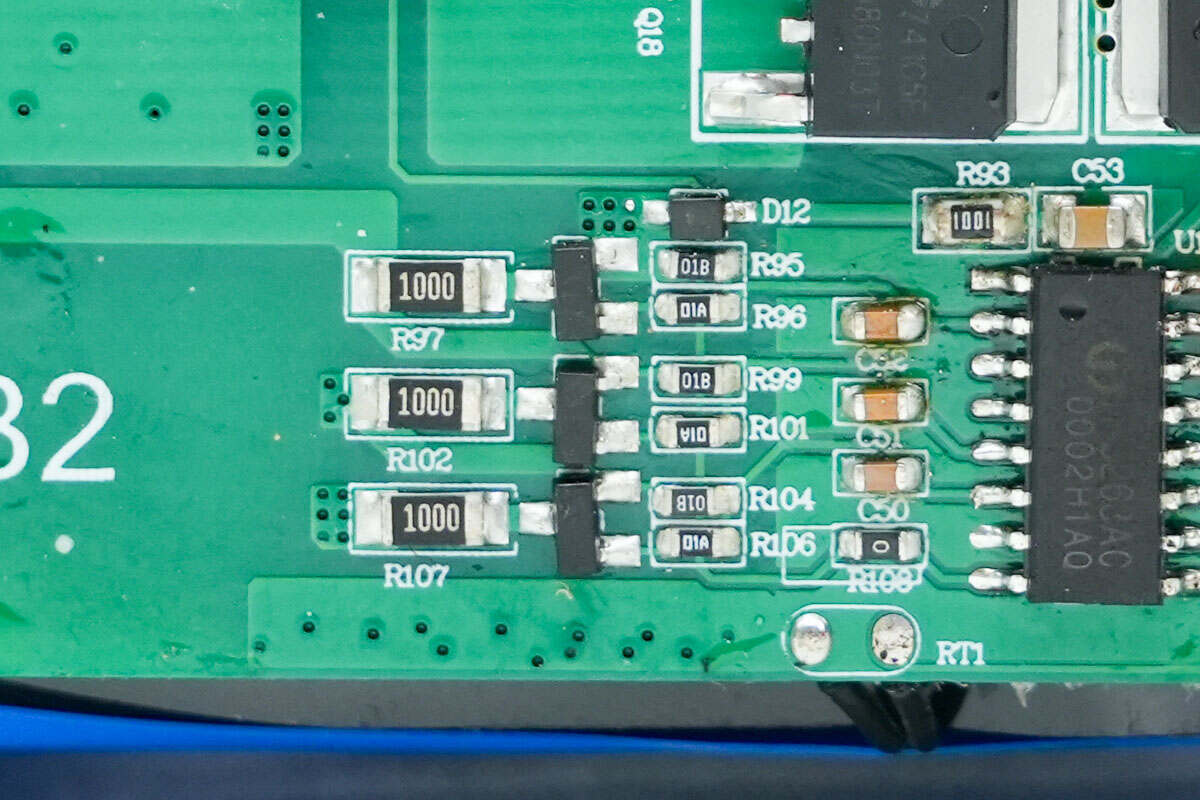

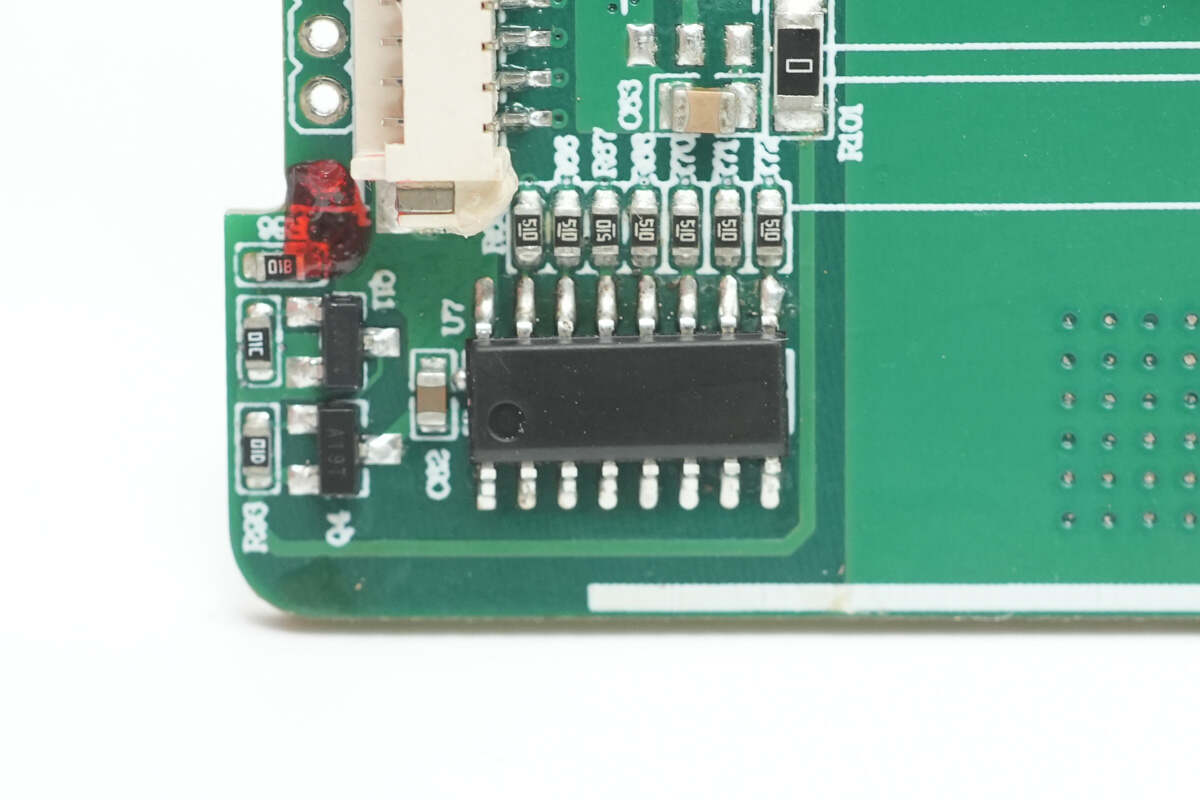

均衡电路特写。

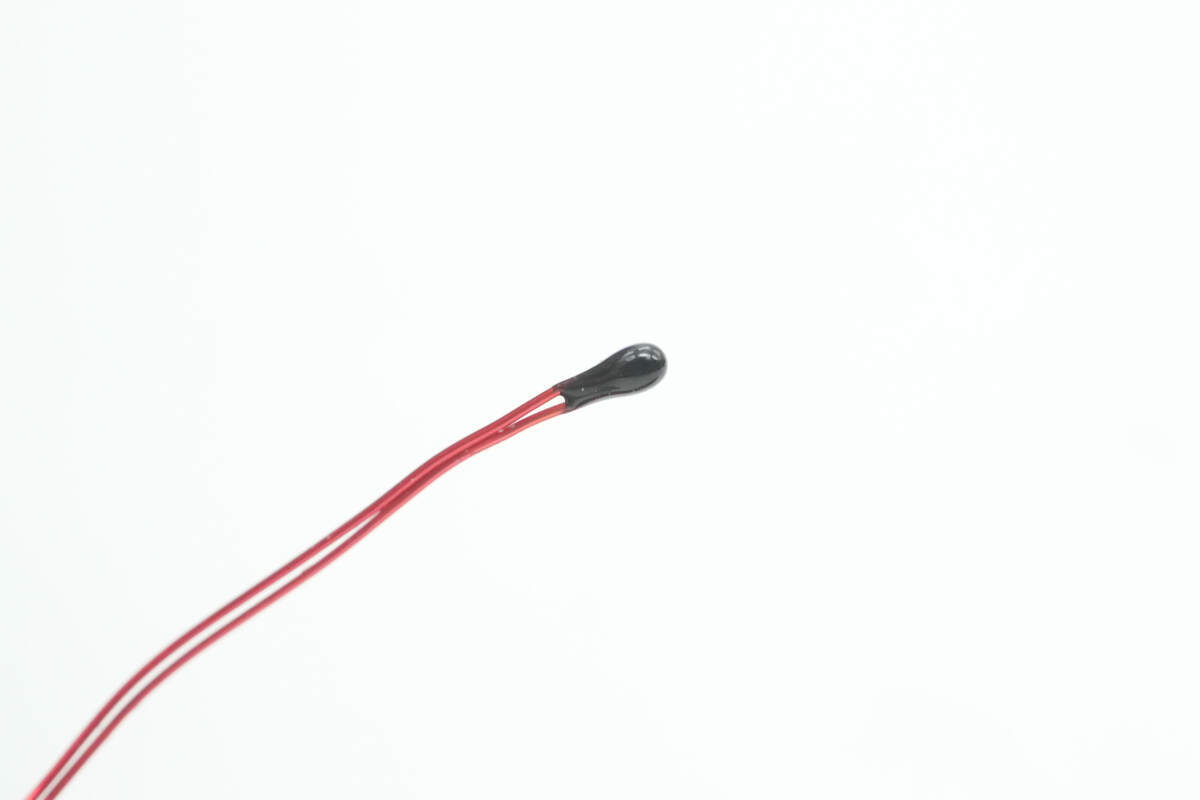

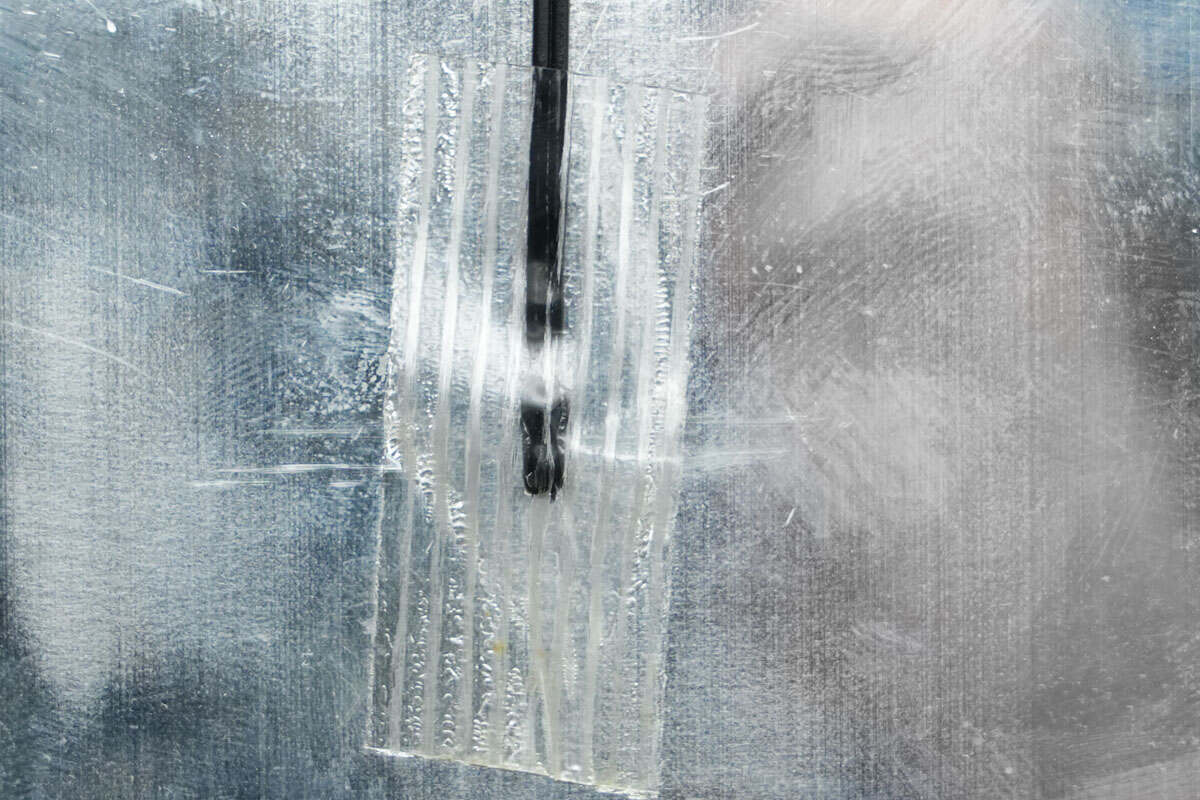

热敏电阻特写。

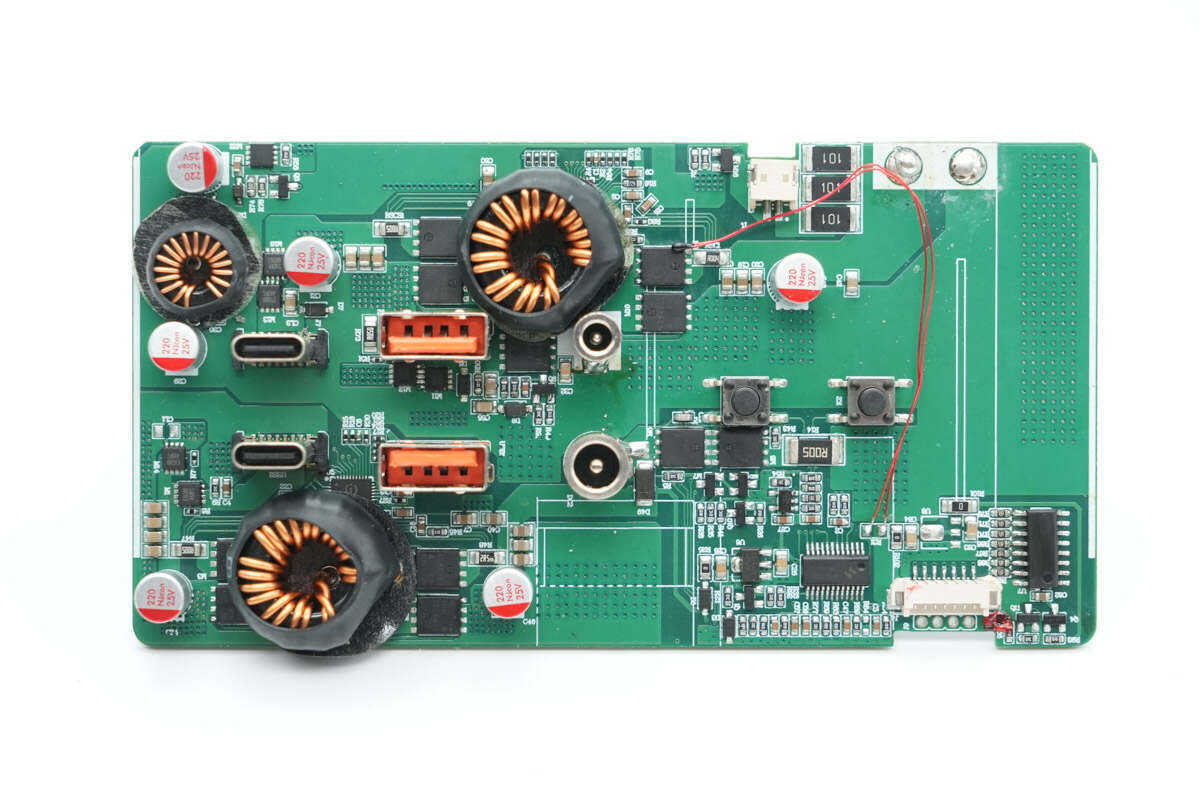

主控PCB板正面设有用于USB接口充电、放电的三路电源管理电路的升降压SOC芯片、降压SOC芯片、同步升降压开关管、降压开关管、电感、滤波电容等器件，此外还设有驱动LED数显屏的MCU等。

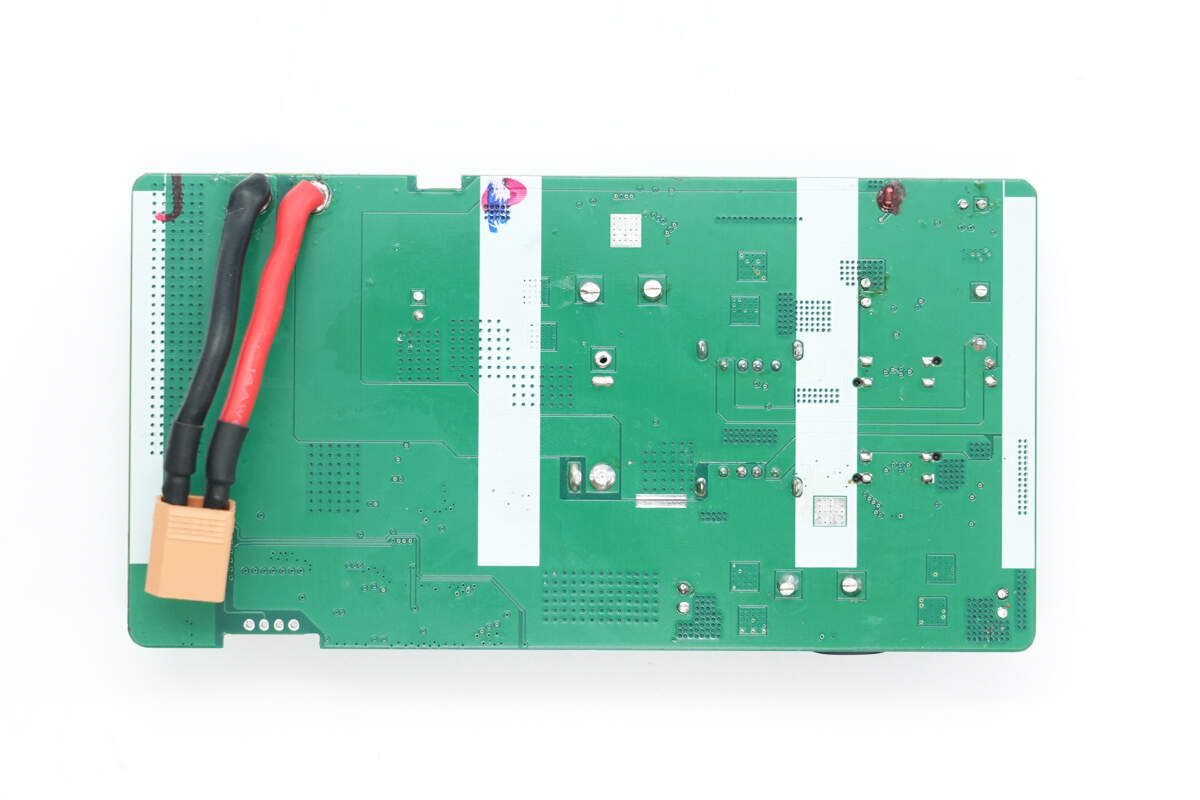

板子背面仅焊接电池组连接导线，无其它器件。

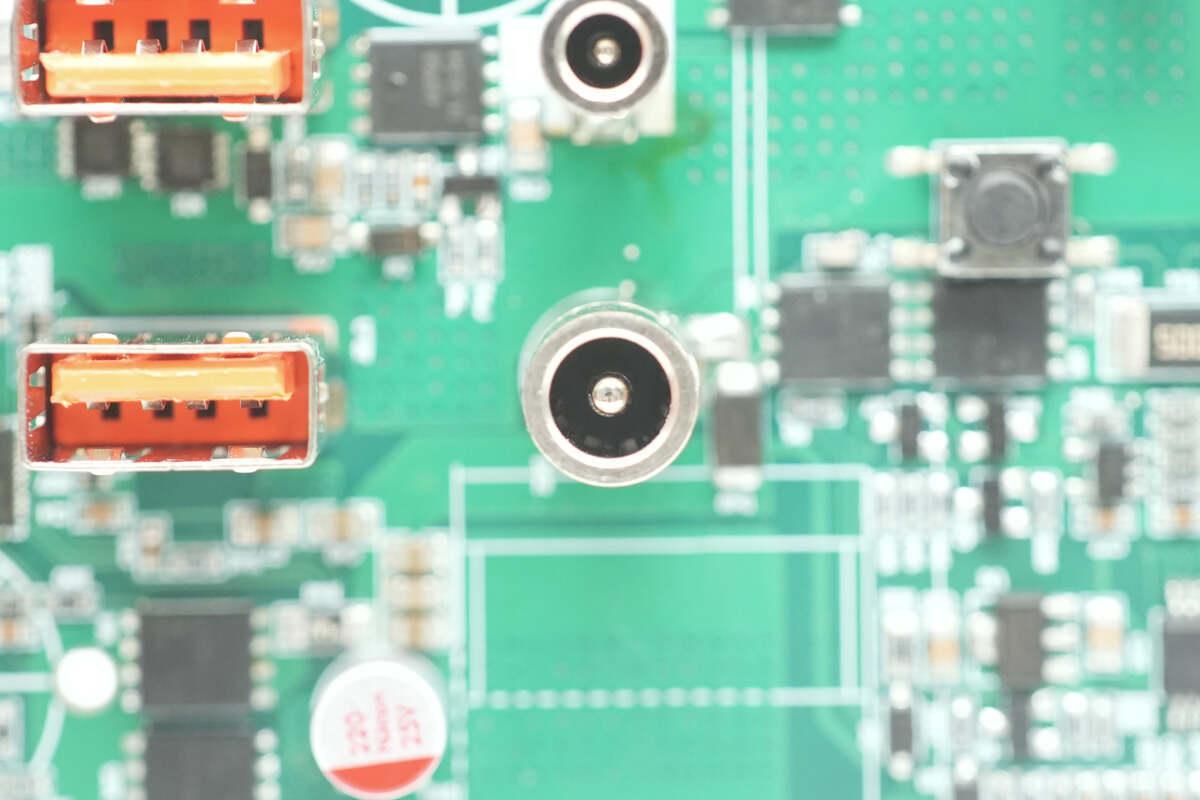

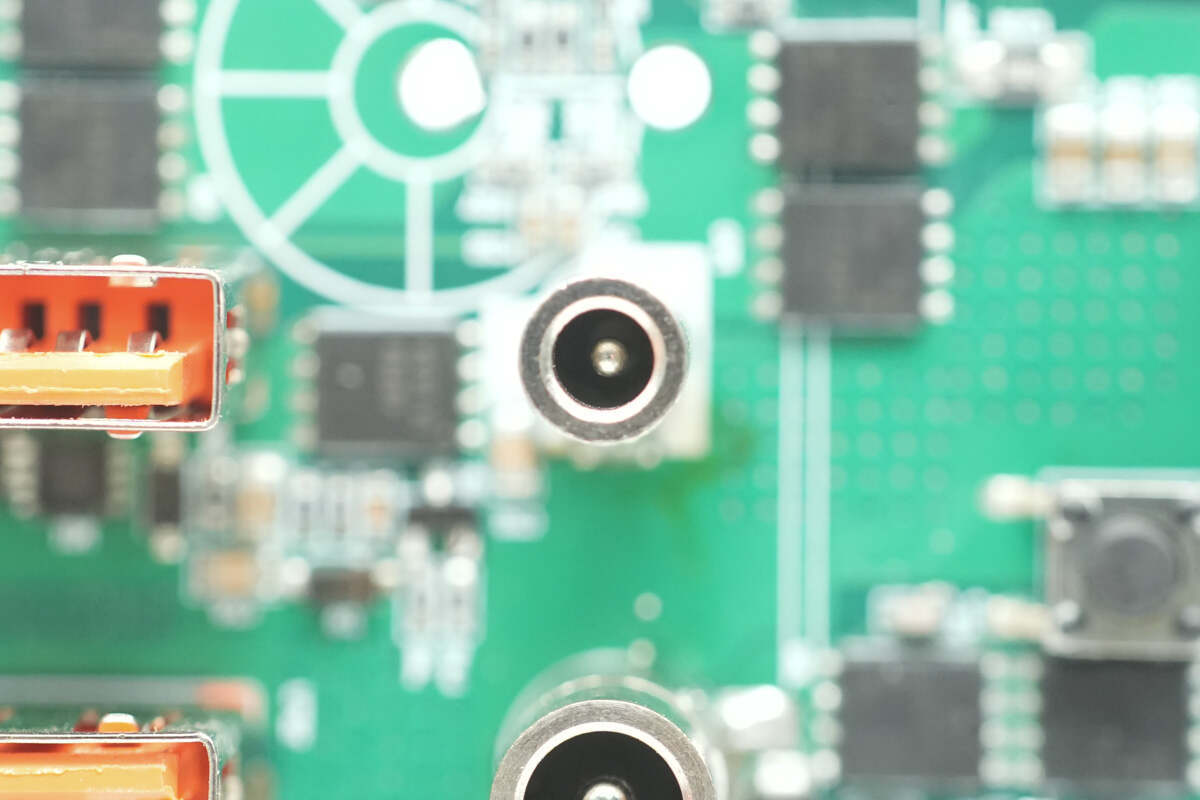

DC输入接口特写。

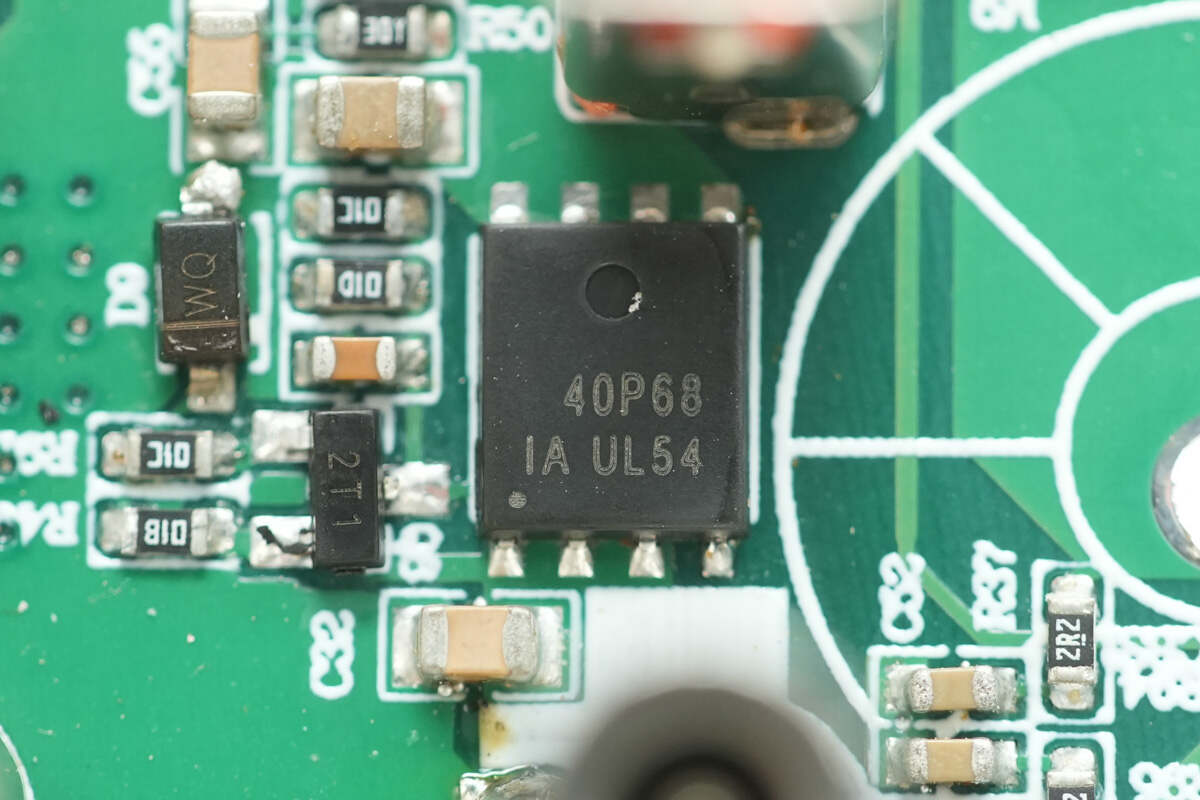

DC输入接口旁的VBUS开关管特写，丝印40P68。

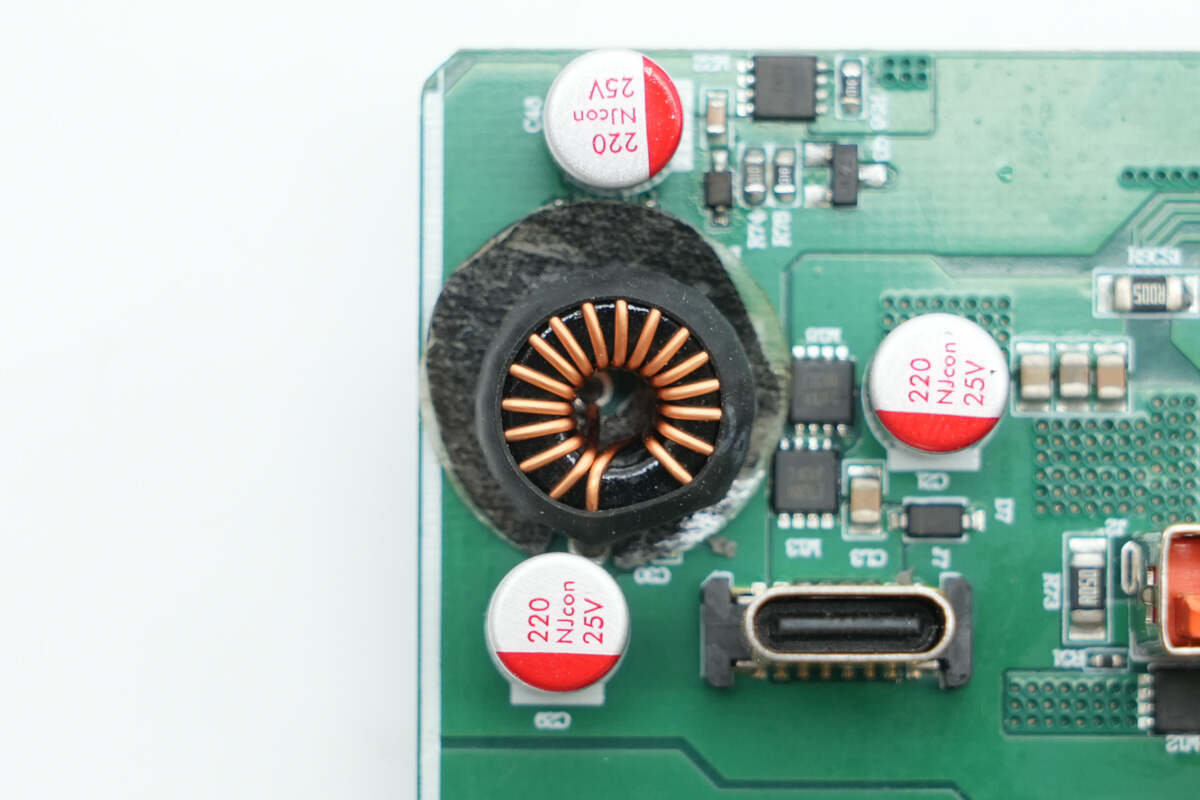

用于USB-C1口充放电管理的电路一览，电感外套热缩管以及底部垫有绝缘纸进行绝缘保护。此外底部以及周边设有USB-C1口充放电管理芯片、同步升降压开关管以及滤波电容。

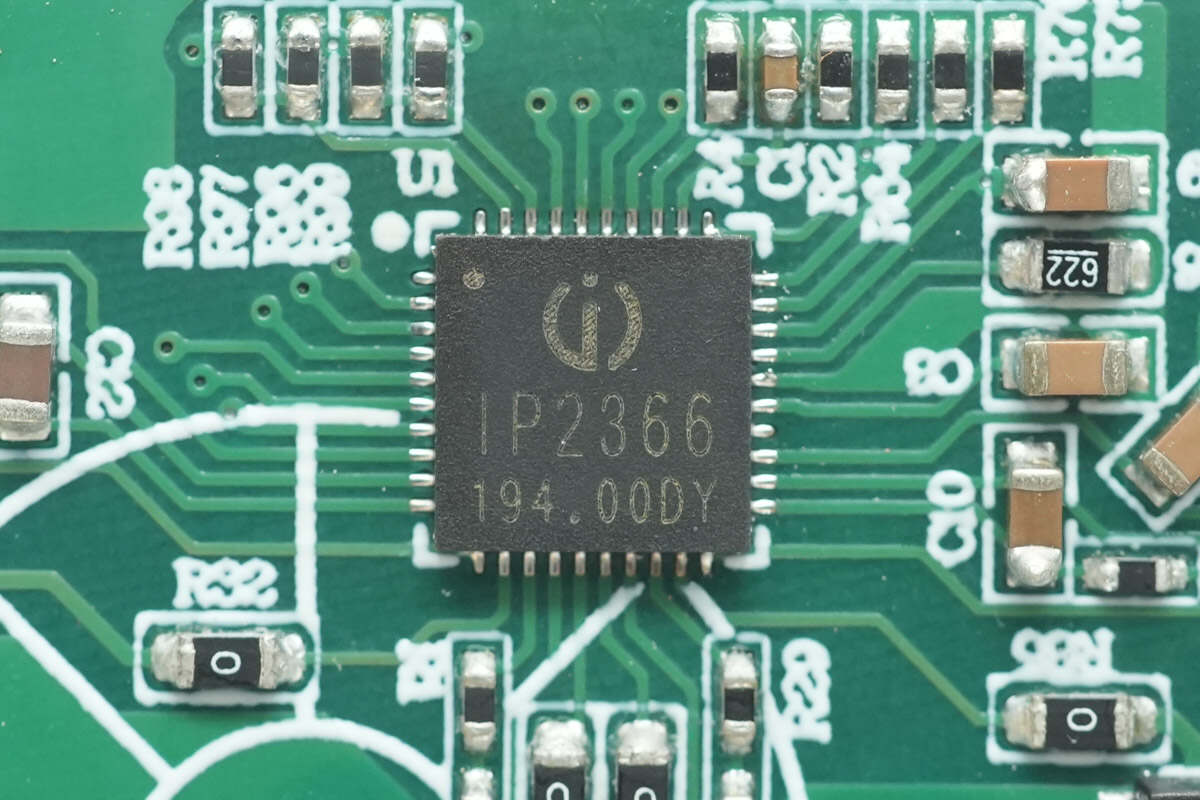

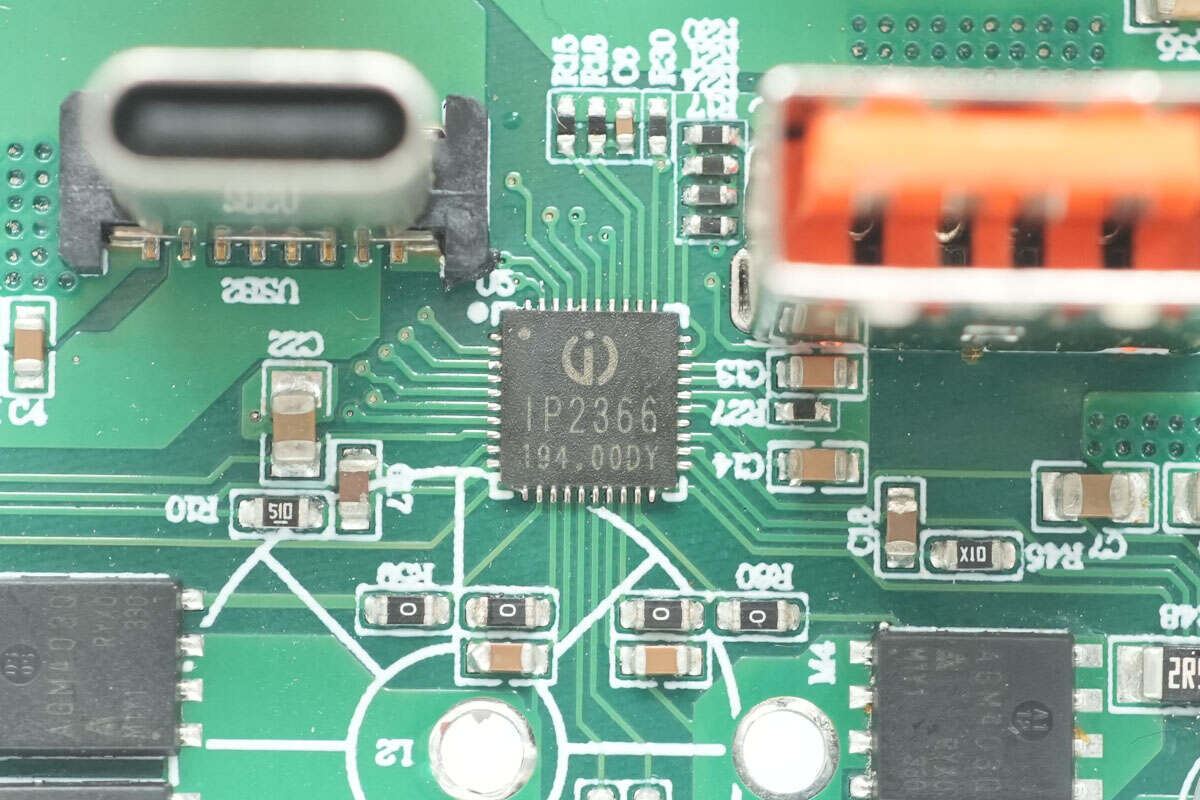

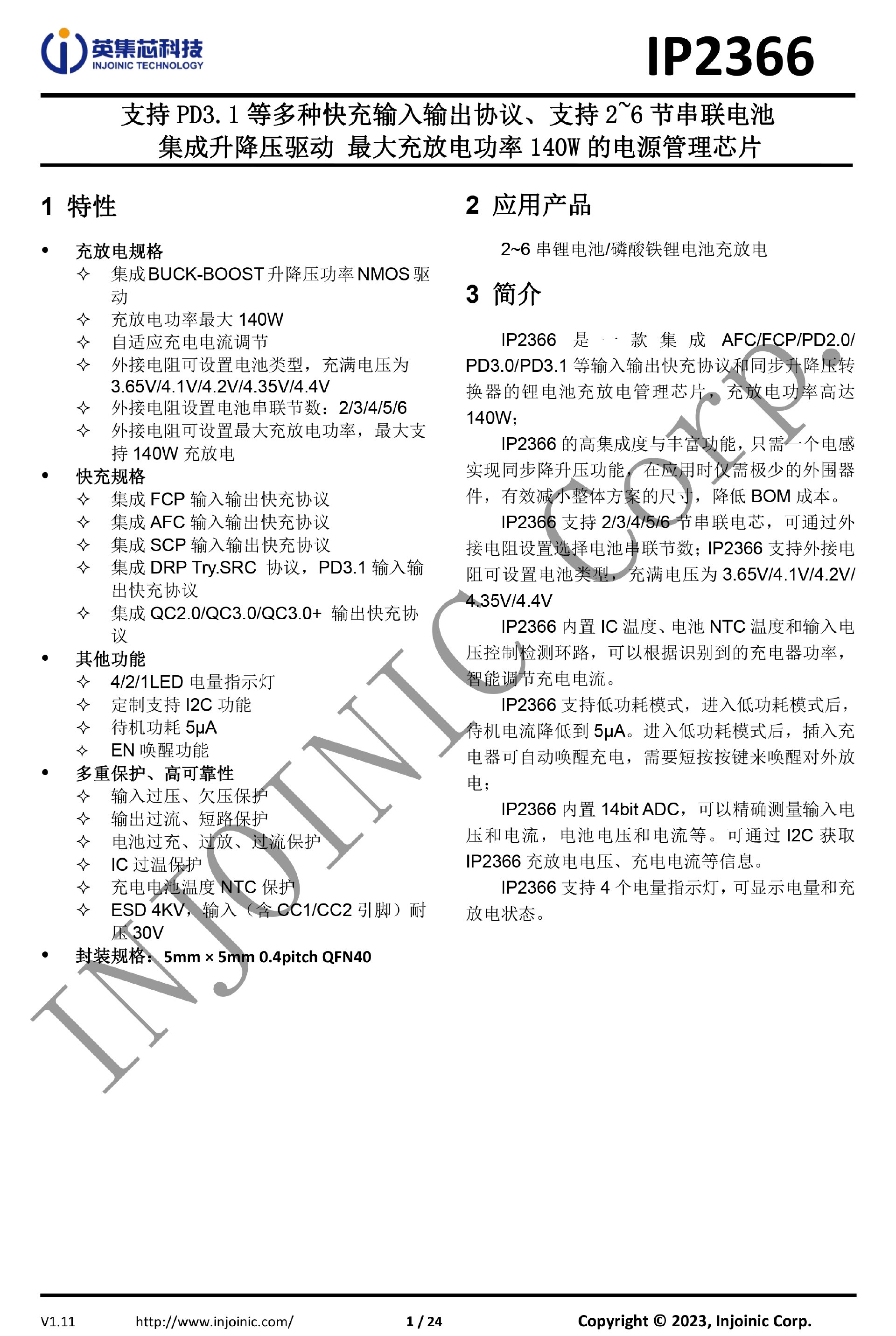

用于USB-C1口的电源管理芯片来自英集芯，型号IP2366，这是一款集成PD3.1等多种快充协议和双向同步升降压转换器的锂电池充放电管理芯片，充放电功率高达140W。芯片具有高集成度与丰富功能，只需一个电感实现同步升降压功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

IP2366支持2/3/4/5/6节串联电芯，可通过外接电阻设置选择电池串联节数和电池类型；充满电压为3.65V/4.1V/4.2V/4.35V/4.4V。内置芯片温度、电池温度和输入电压控制检测环路，可以根据识别到的充电器功率，智能调节充电电流。

IP2366支持低功耗模式，进入低功耗模式后，待机电流降低到5μA。插入充电器便可自动唤醒充电，对外放电则需要短按按键来唤醒。芯片内置14bit ADC，可以精确测量输入电压和电流，电池电压和电流等信息。可通过I2C获取充放电电压、充电电流等信息。

IP2366采用5*5mm 0.4pitch QFN40 封装，支持输入过压、欠压保护，输出过流、短路保护，电池过充、过放、过流保护，芯片过温保护，充电电池温度NTC保护等多重保护措施，可靠性高。CC1/CC2 引脚均支持30V耐压，可有效防止产品损坏。

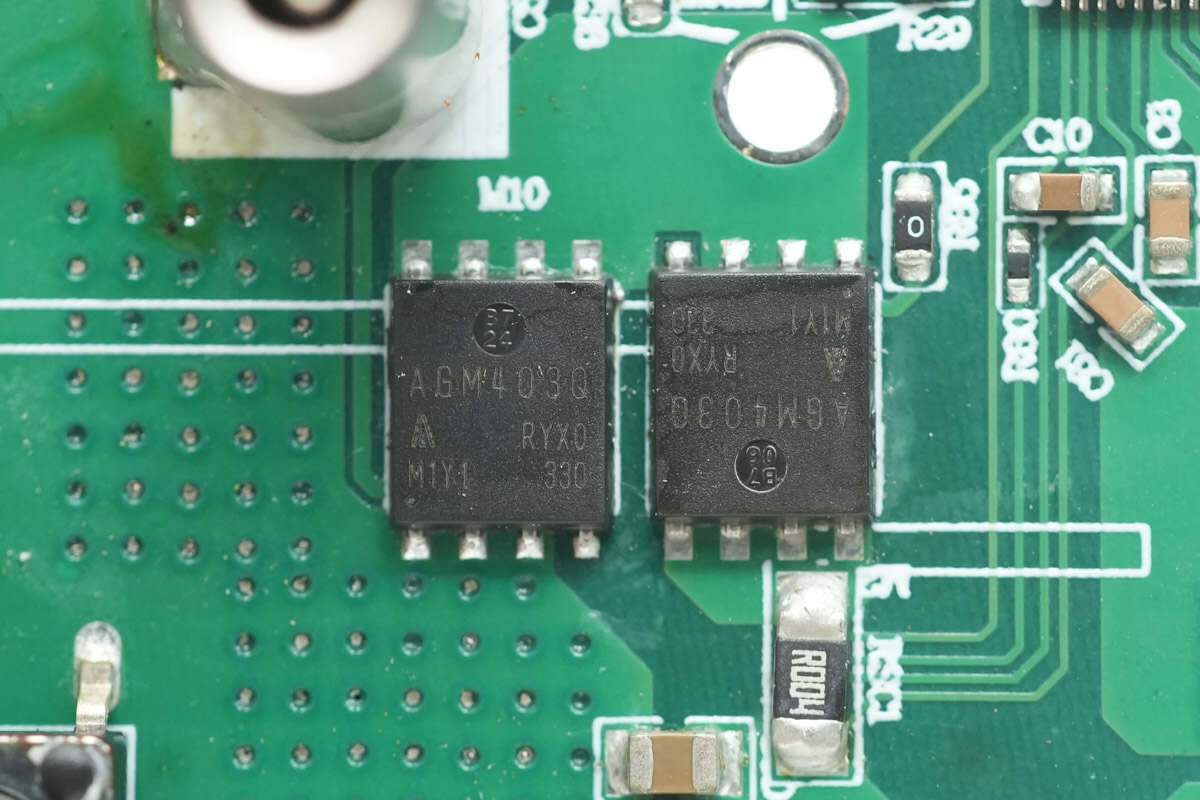

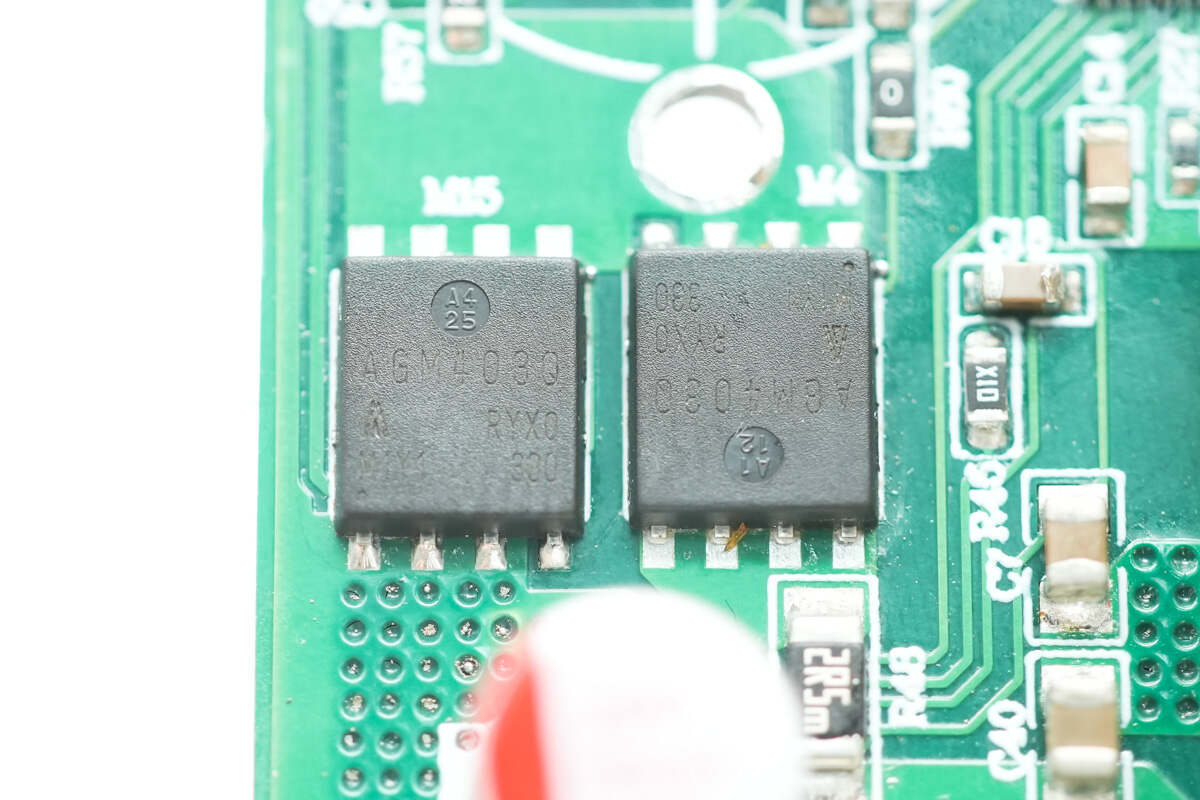

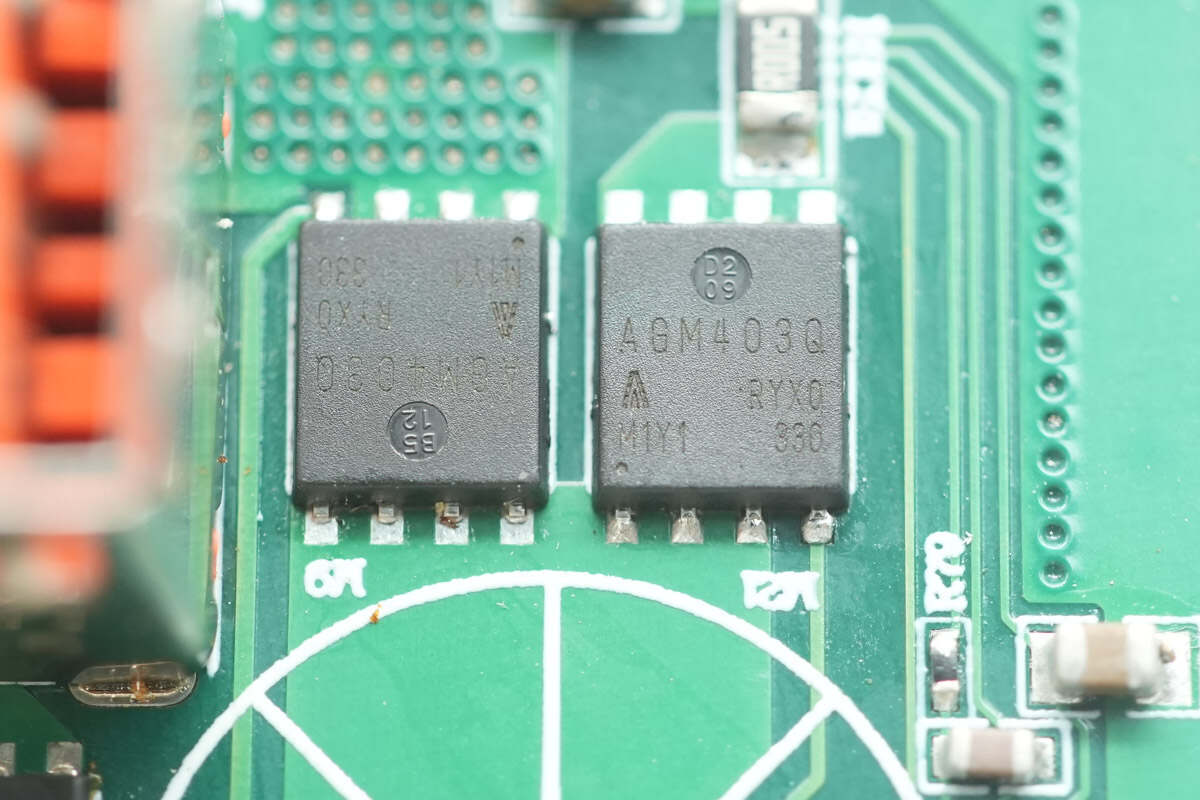

搭配的四颗同步升降压开关管来自AGMsemi芯控源，型号AGM403Q，耐压40V，导阻2.8mΩ，采用PDFN5*6封装。

另外两颗特写。

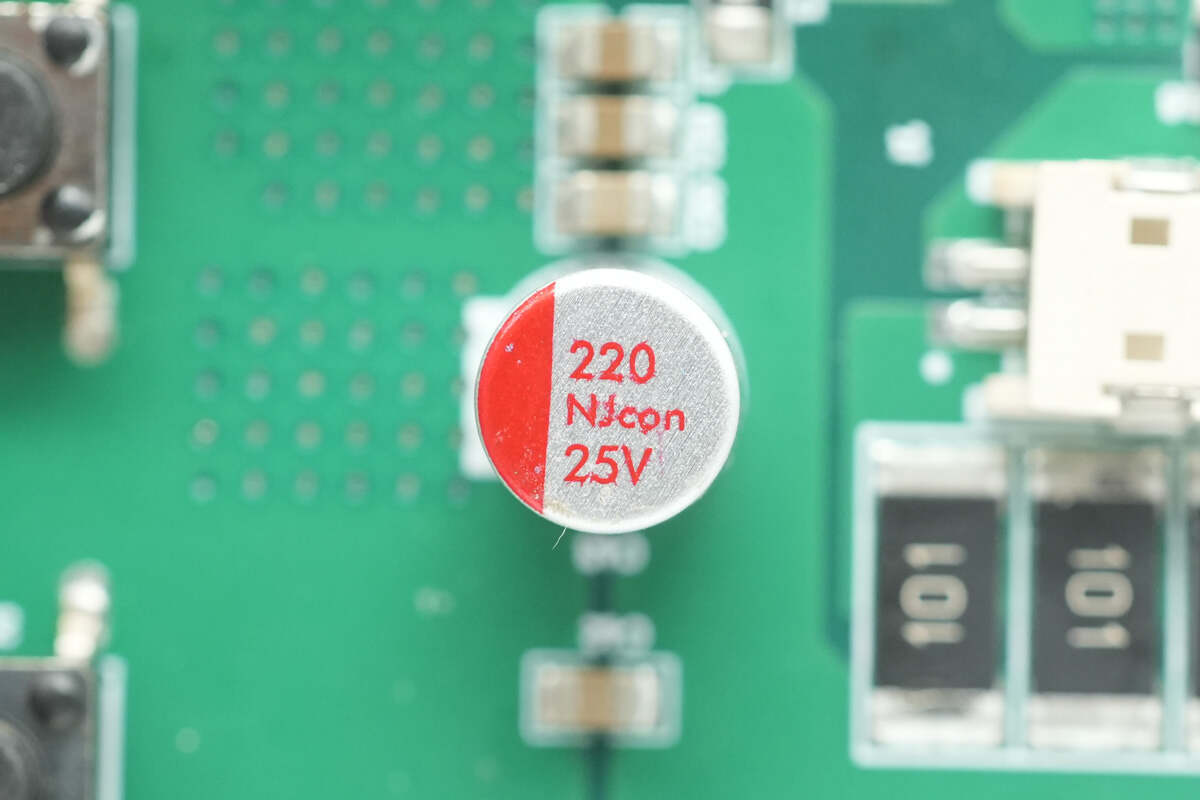

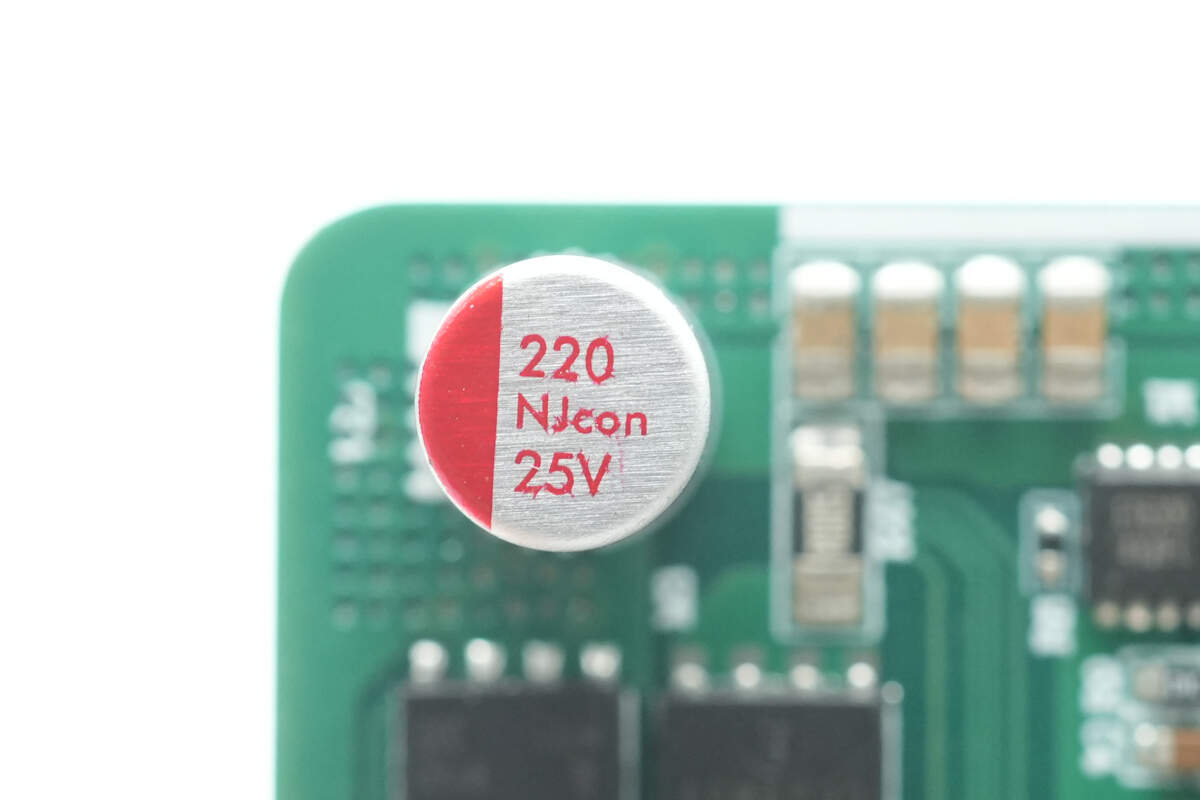

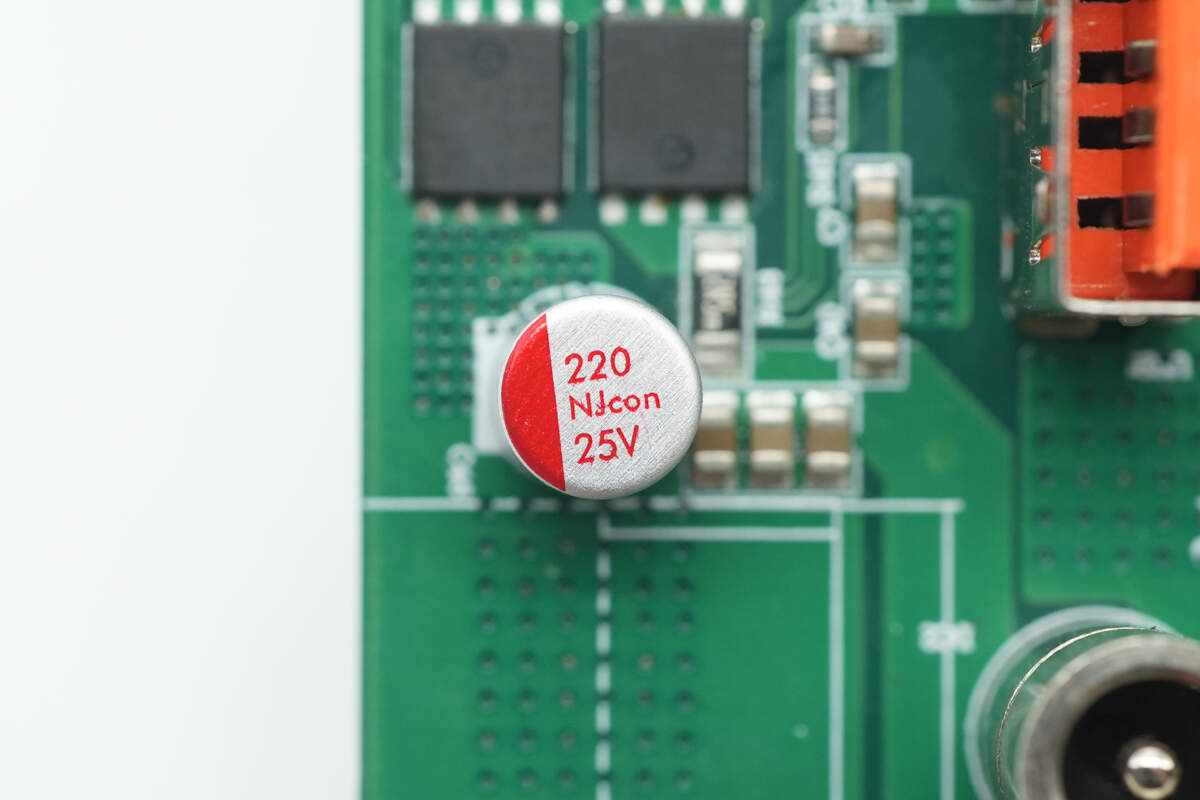

用于电池端滤波的固态电容来自NJcon永立，规格为25V220μF。

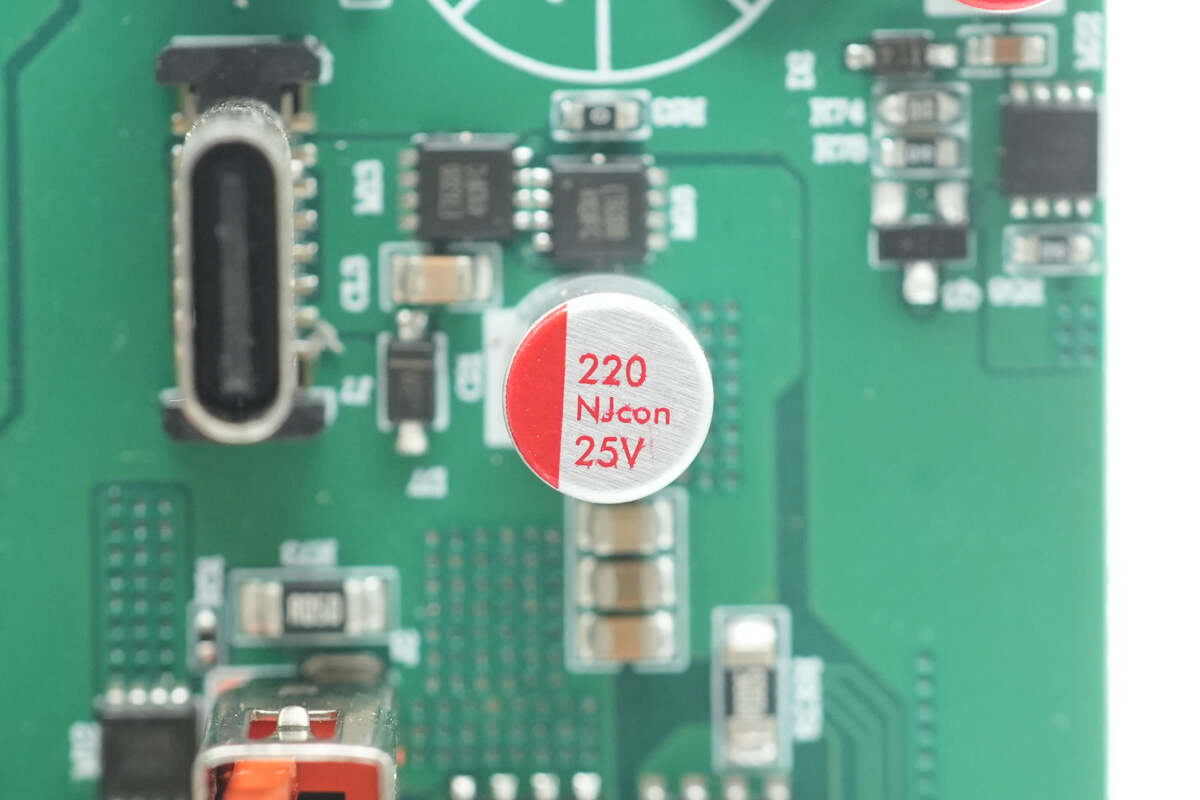

用于USB-C1口的滤波固态电容来自NJcon永立，规格为25V220μF。

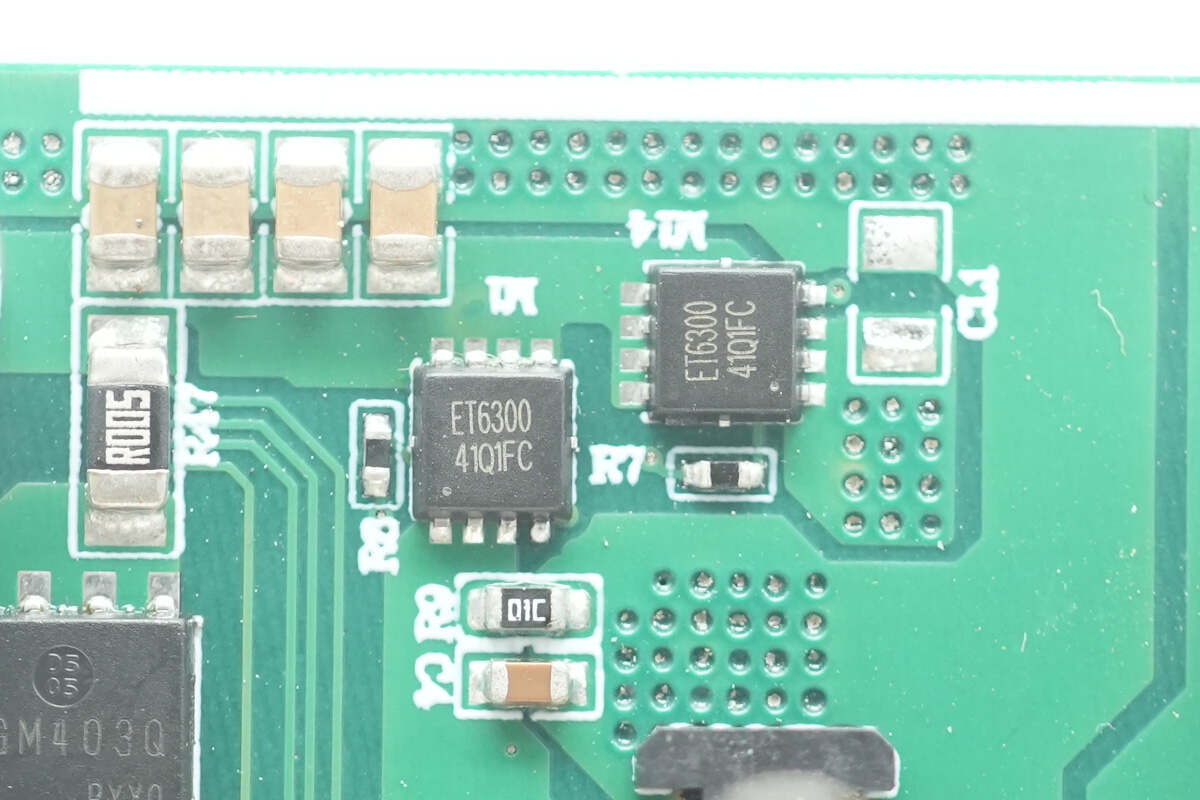

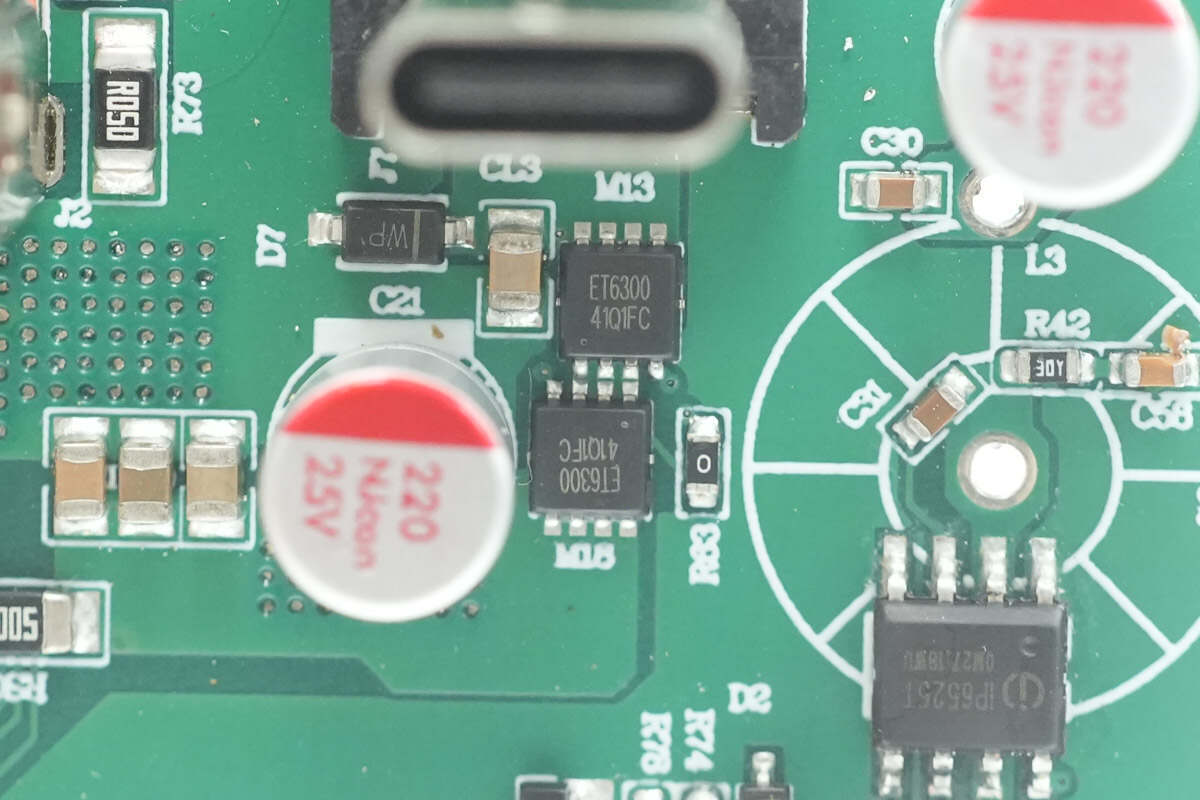

USB-C1口VBUS开关管特写，采用两颗丝印ET6300的MOS管，采用PDFN3.3*3.3封装。

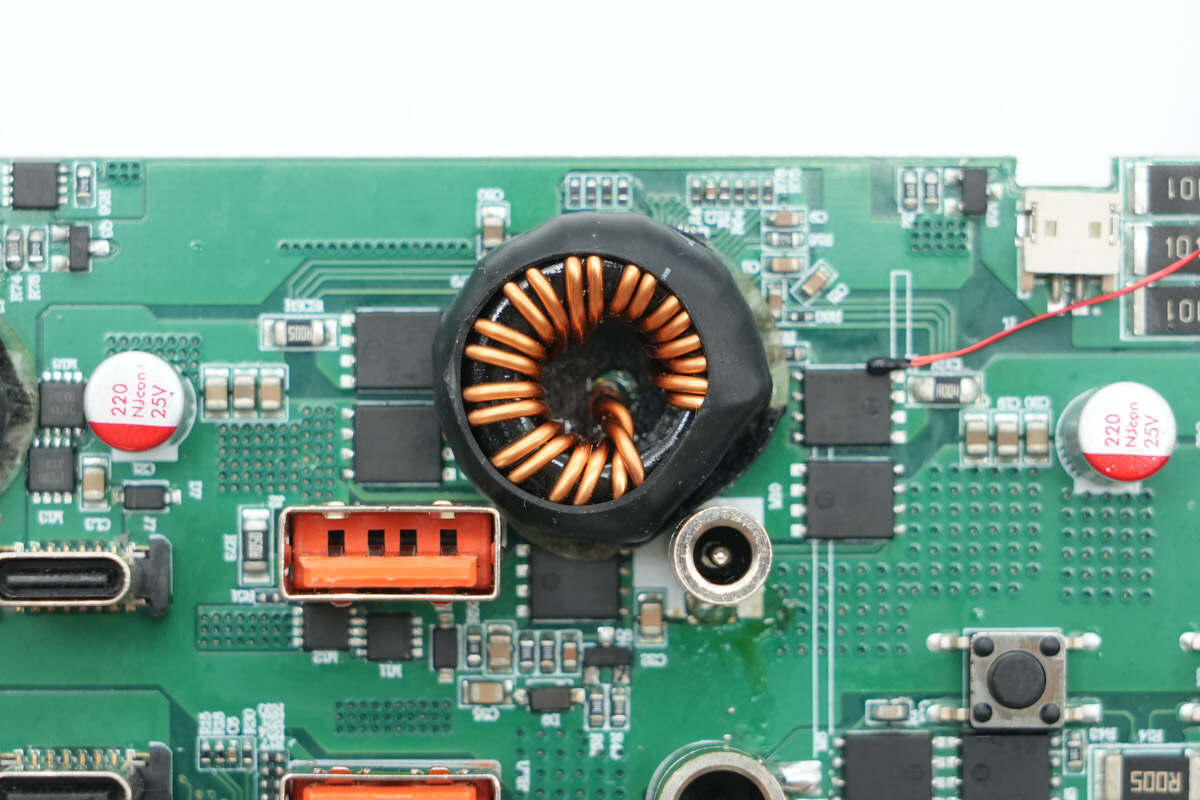

用于USB-A1口的降压输出电路一览，电感同样外套热缩管以及底部垫有绝缘纸进行绝缘保护，电感下方以及周边设有USB-A1口的同步降压SOC芯片和滤波固态电容。

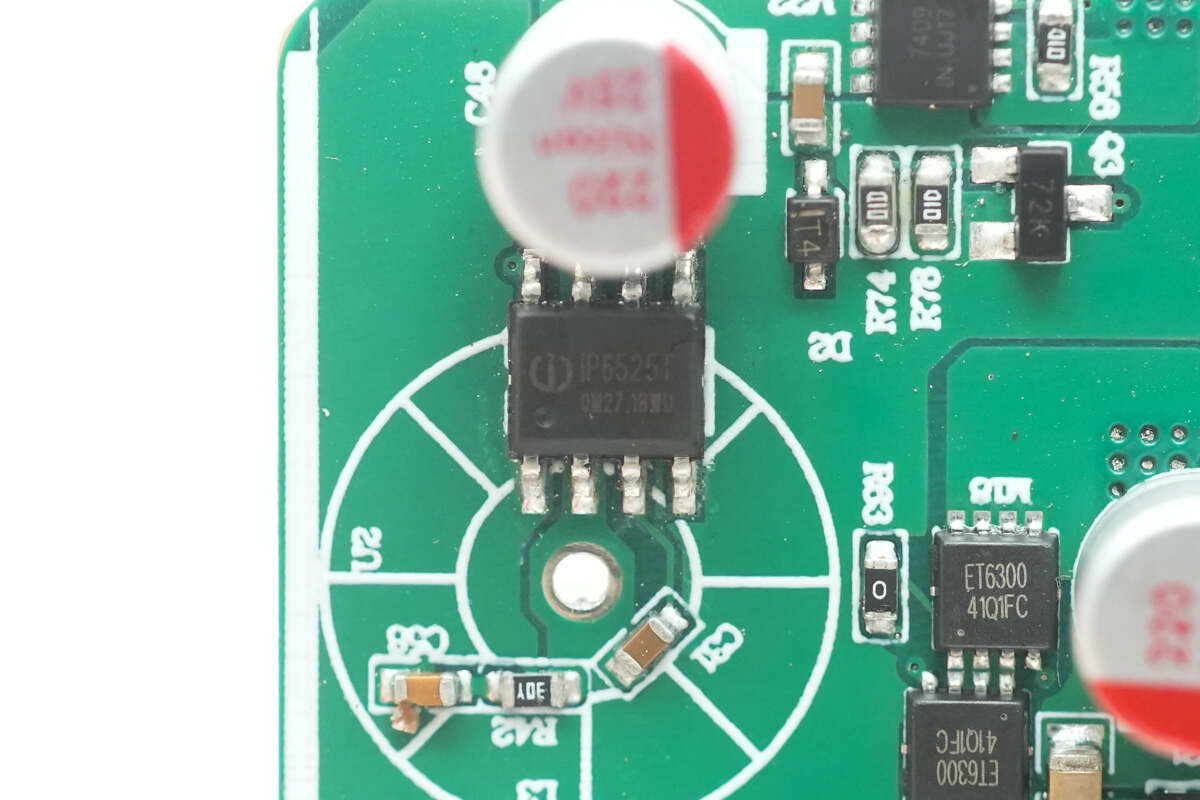

USB-A1口的降压协议芯片来自英集芯，型号IP6525T，是一款集成同步开关的降压转换器、支持4种输出快充协议，其内置功率MOS，降压转换效率高至98%，输入电压范围是9.6V到32V，输出电压范围是3V到12V，最大能提供18W的输出功率。

此外能够根据识别到的快充协议自动调整输出电压和电流，典型输出电压和电流有5V/3.4A、9V/2.0A、12V/1.5A，为车载充电器、快充适配器、智能排插提供完整的解决方案。

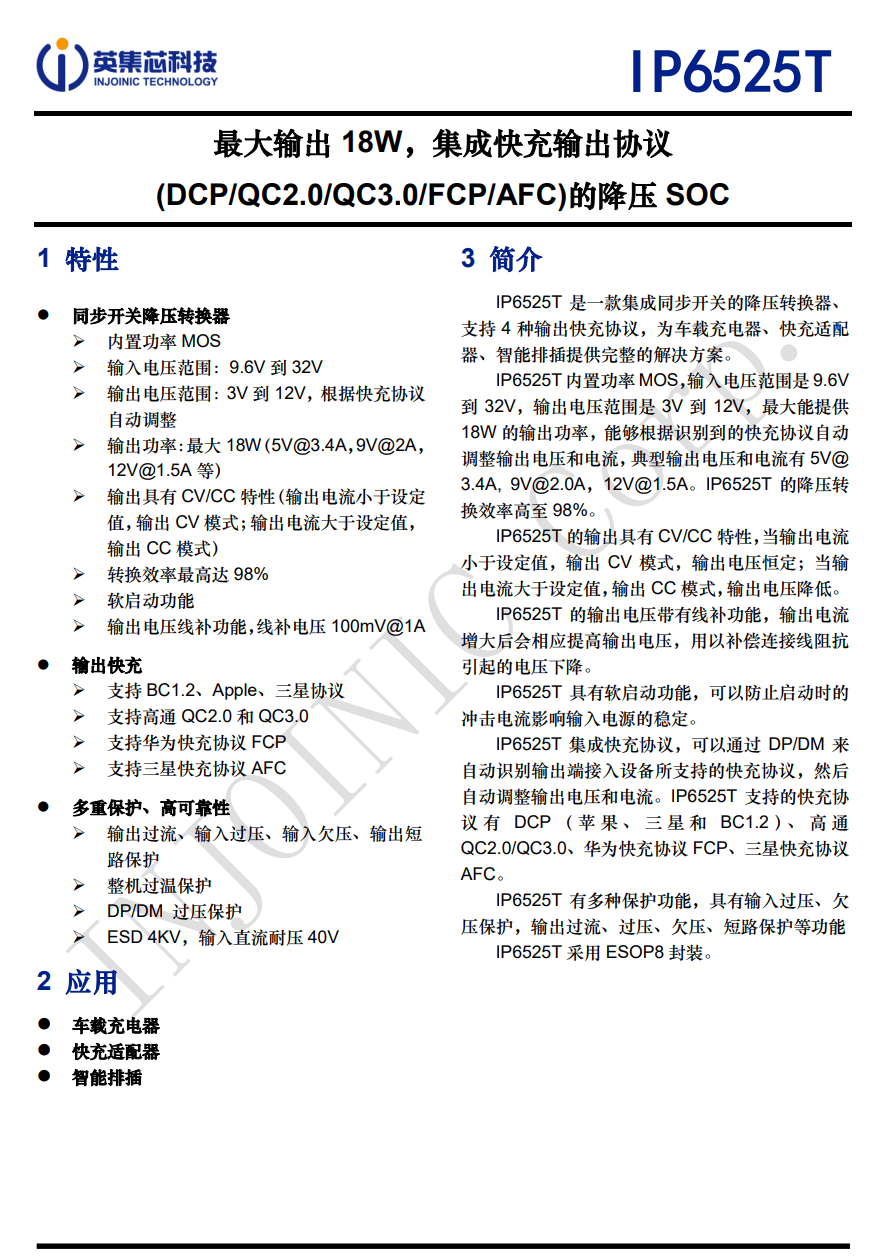

英集芯IP6525T资料信息。

充电头网通过拆解了解到，英集芯IP6525T还被三星AFC双口快充车载充电器、博世SC380A双USB口车载充电器采用过，此外英集芯快充芯片还可应用在充电器、移动电源、储能电源等领域，并被AUKEY、RAVPOWER、麦多多、Aohi、绿联、倍思、小米等知名品牌的数十款产品采用。

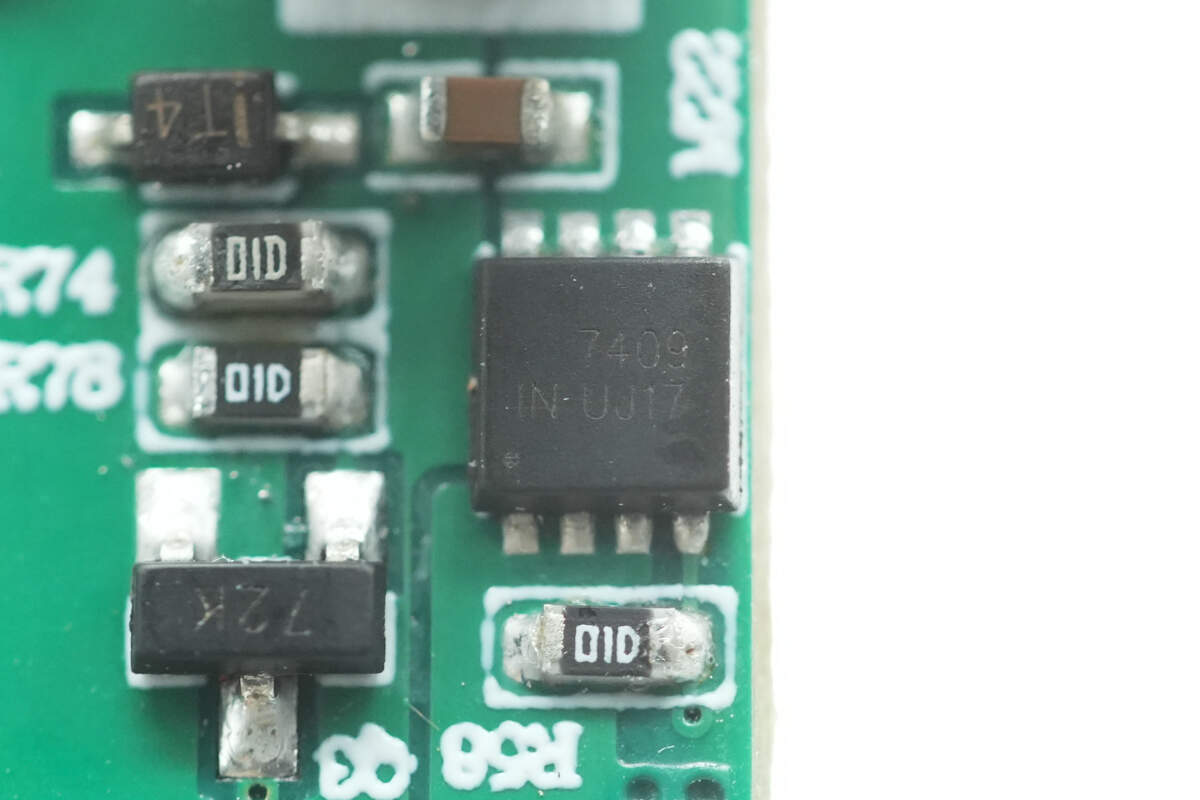

控制USB-A1口供电的MOS管丝印7409。

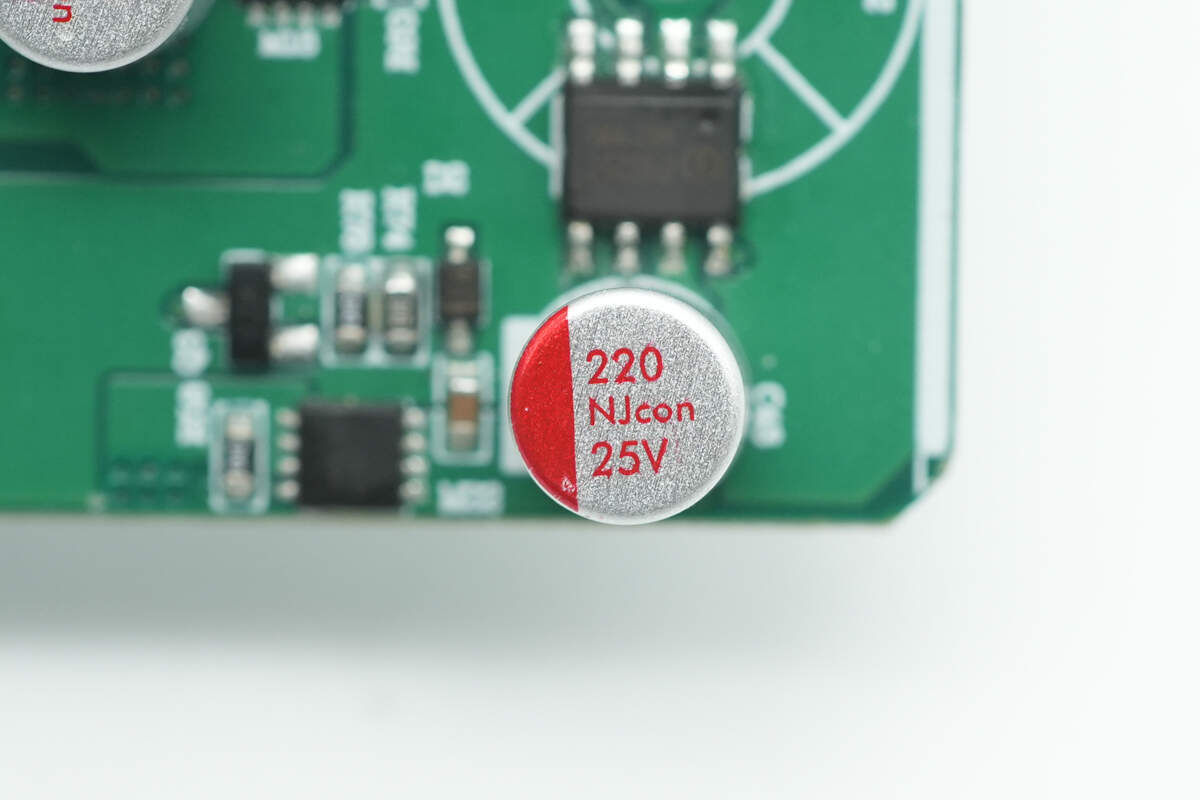

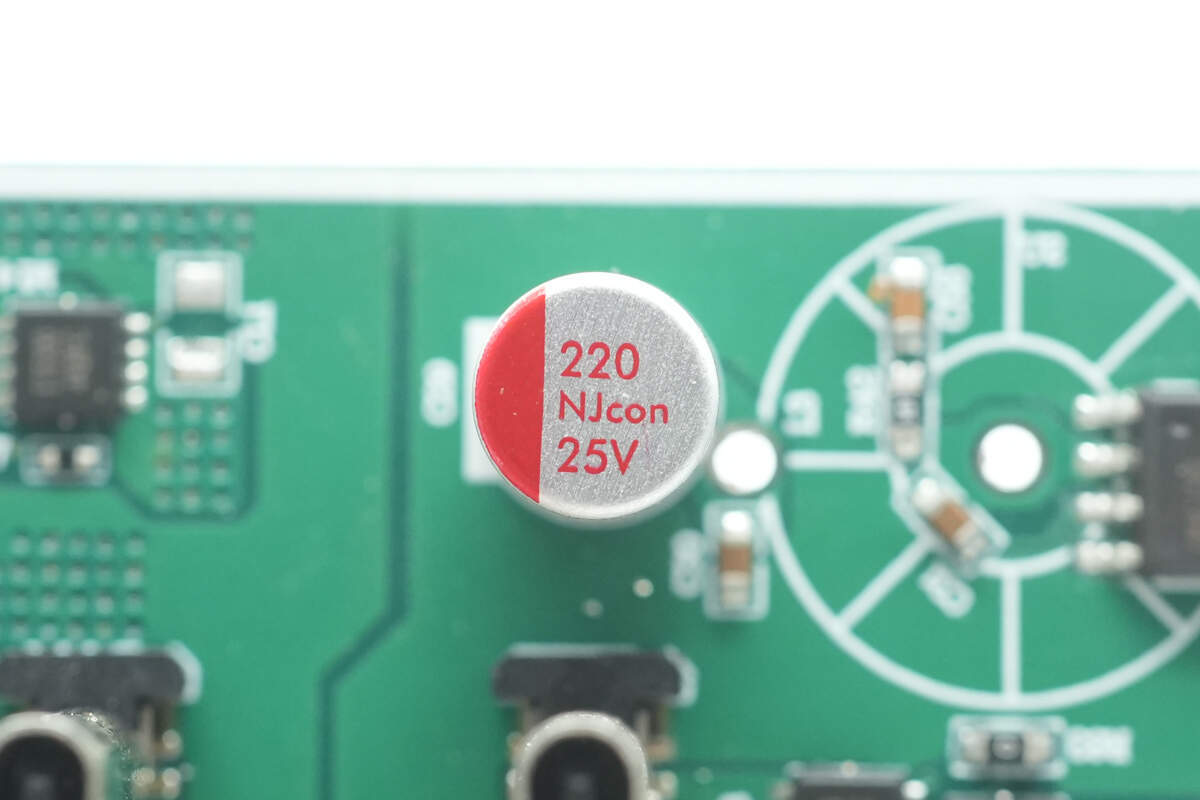

输出滤波固态电容也是来自永立，规格为25V220μF。

另一颗料号相同。

USB-A1口VBUS开关管与USB-C1口的料号相同。

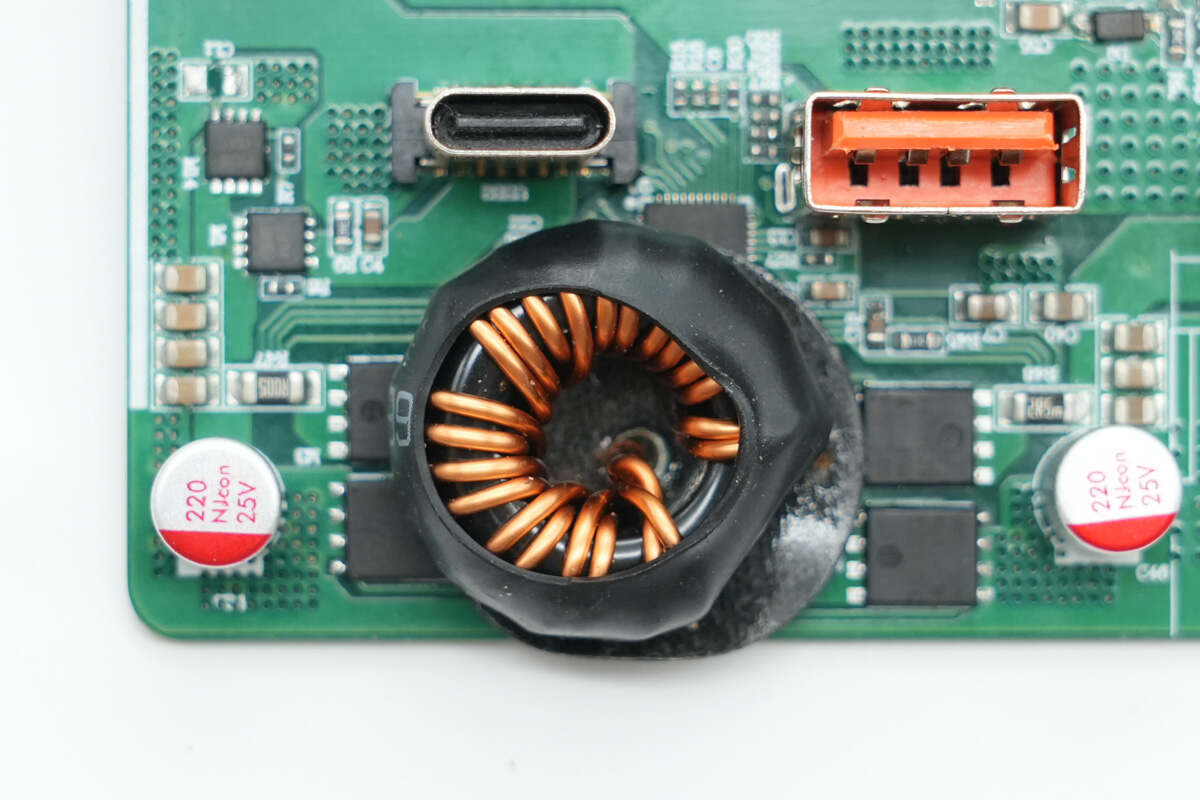

用于USB-C2和USB-A2口的充放电管理电路一览，电感外套热缩管以及底部垫有绝缘纸进行绝缘保护。此外电感周边设有两个接口的充放电管理芯片、同步升降压开关管以及滤波固态电容。

用于USB-C2和USB-A2口的电源管理芯片同样是英集芯IP2366。

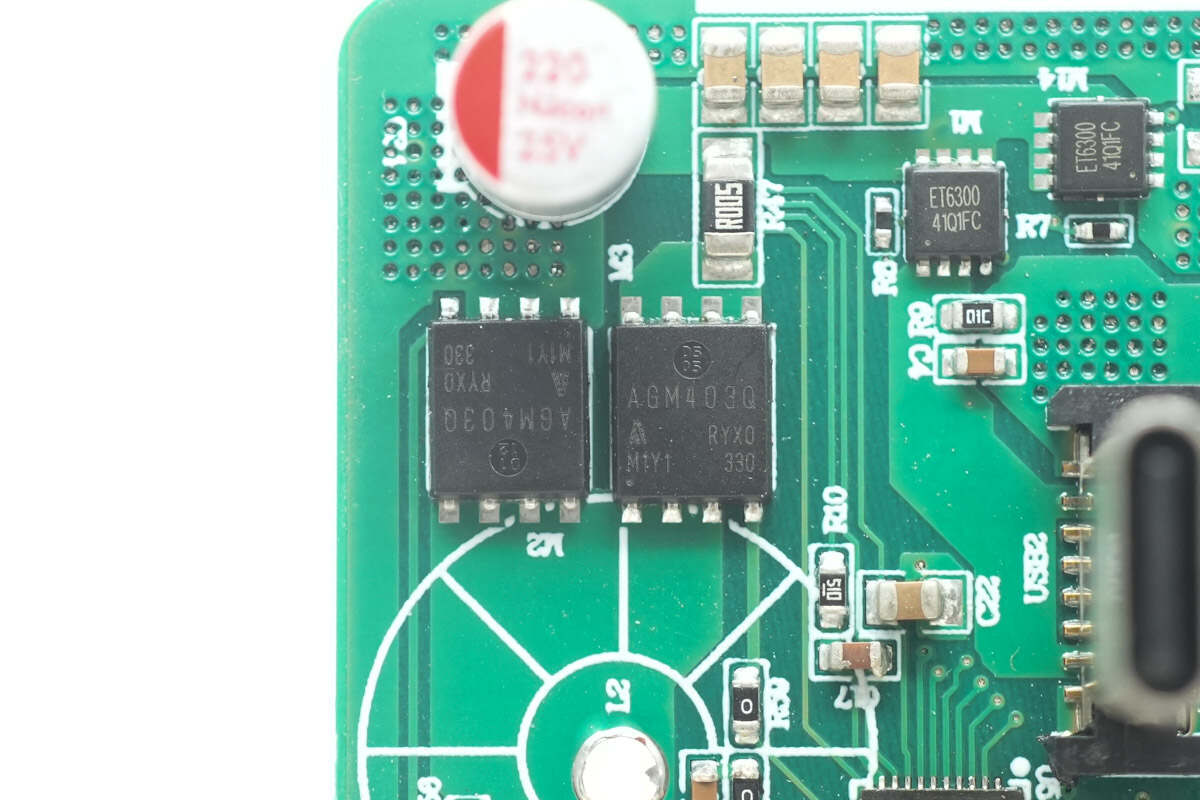

搭配的四颗同步升降压开关管也是芯控源AGM403Q。

另外两颗特写。

用于USB-C2口的滤波固态电容也是来自永立，规格也是25V220μF。

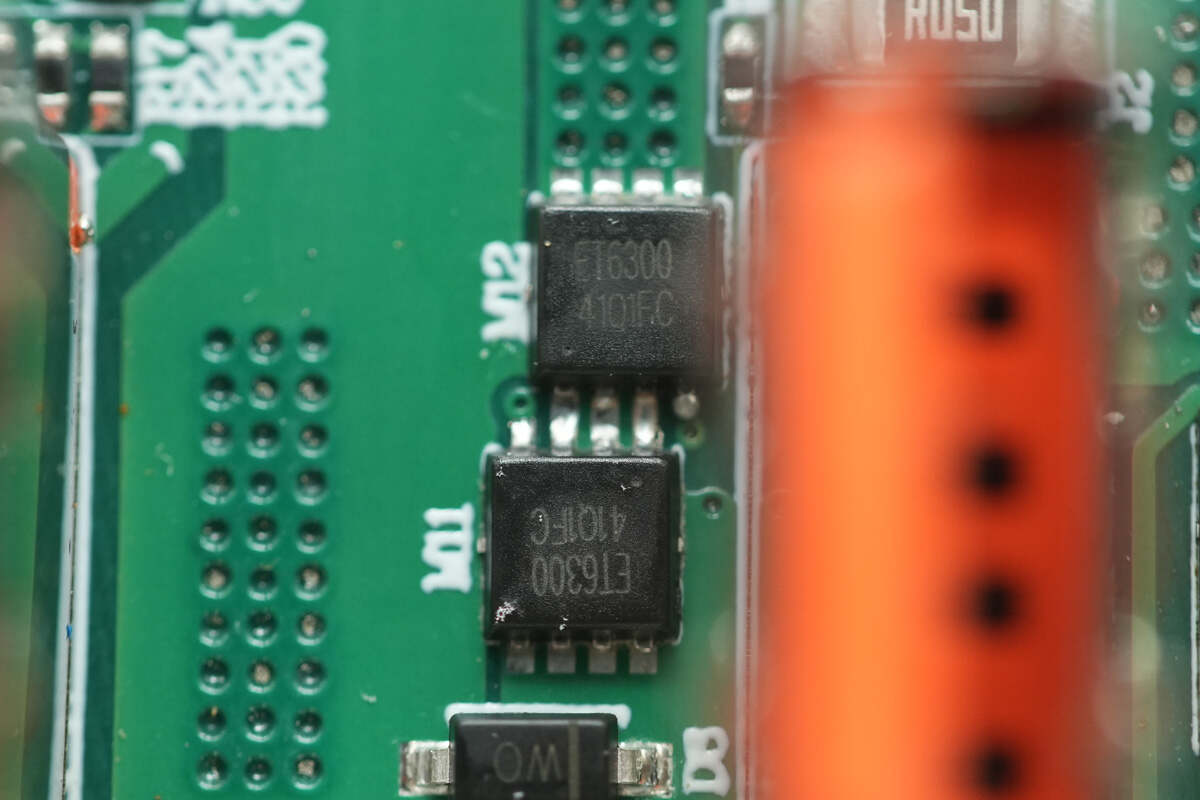

USB-C2口VBUS开关管也是丝印ET6300的MOS管。

用于USB-A2口输出滤波的固态电容也是来自NJcon永立，规格也是25V220μF。

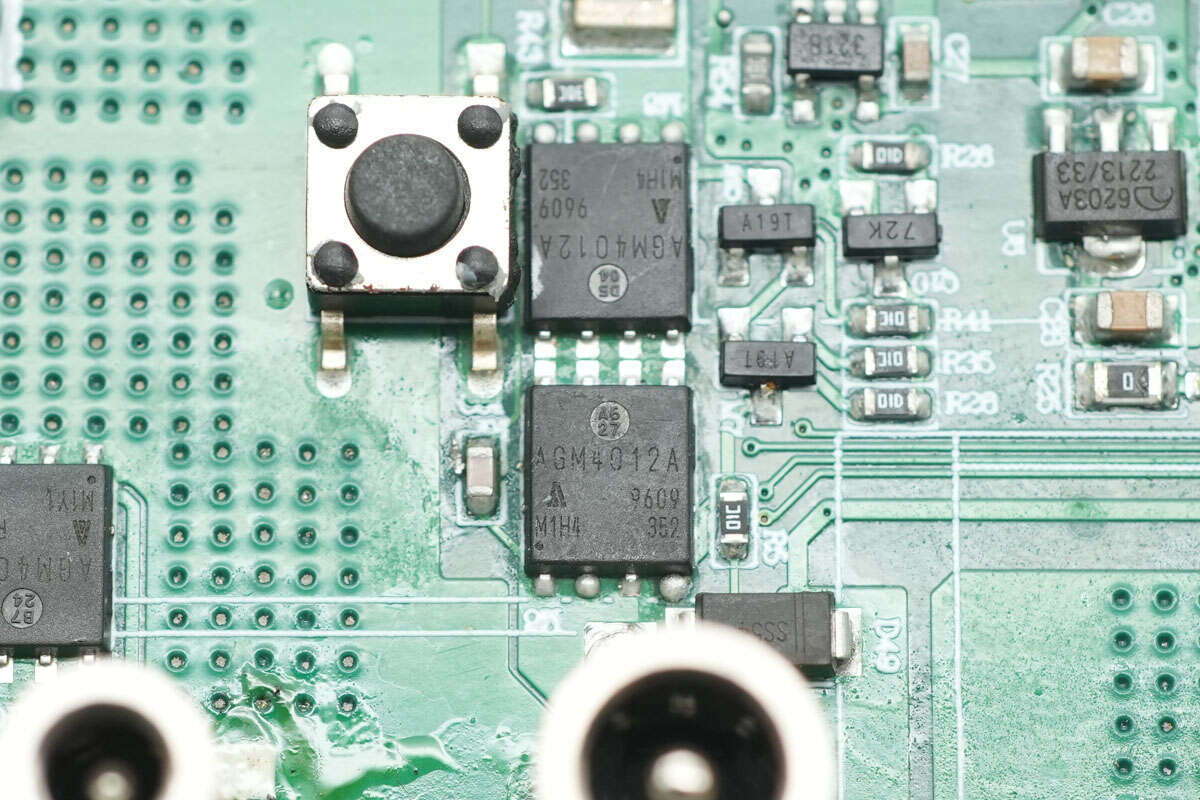

用于DC口输出控制的MOS管来自芯控源，型号AGM4012A，耐压40V，导阻1.1mΩ，采用PDFN5*6封装。

DC输出口特写。

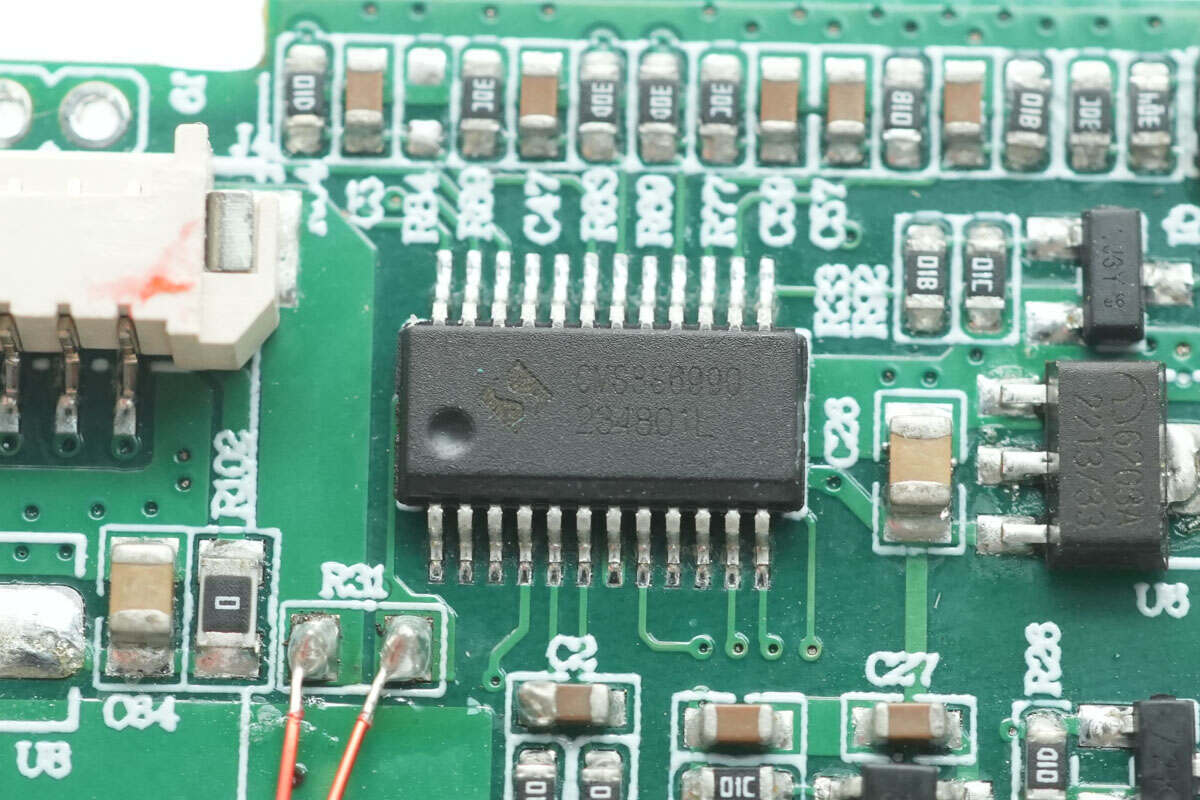

用于充电控制的MCU来自Cmsemicon中微，型号CMS8S6990，这是一款增强型1T 8051 Flash MCU，采用SSOP24封装。

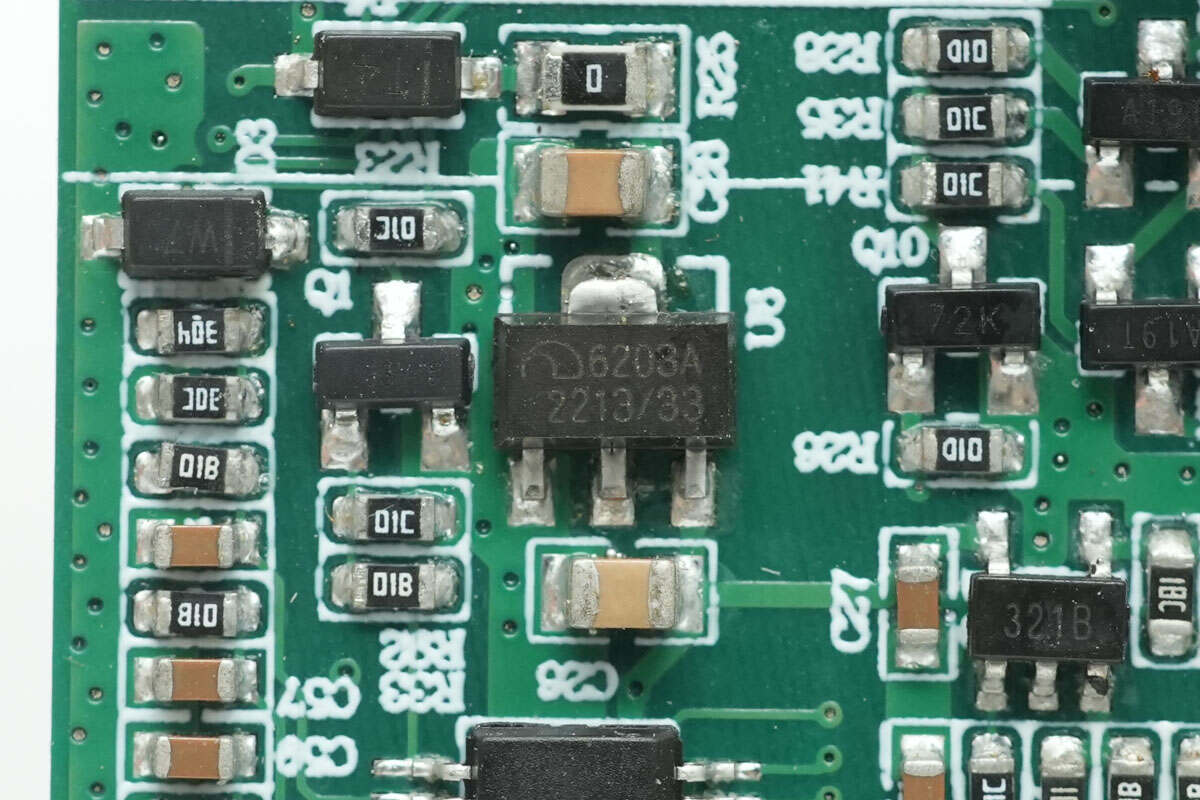

用于为MCU供电的稳压芯片来自微盟，丝印6203A。

用于驱动LED数显屏的单片机，信息不详。

热敏电阻特写。

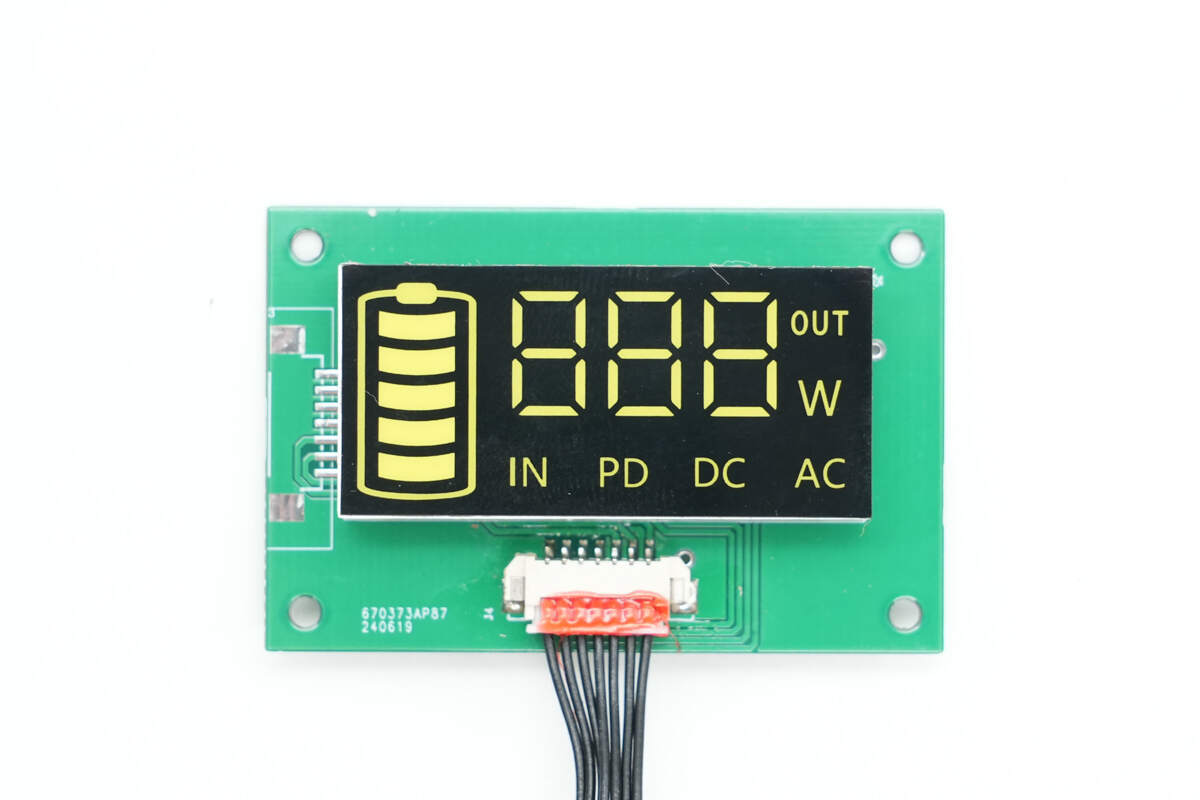

数显屏采用独立小板焊接，连接插座打胶水加固。

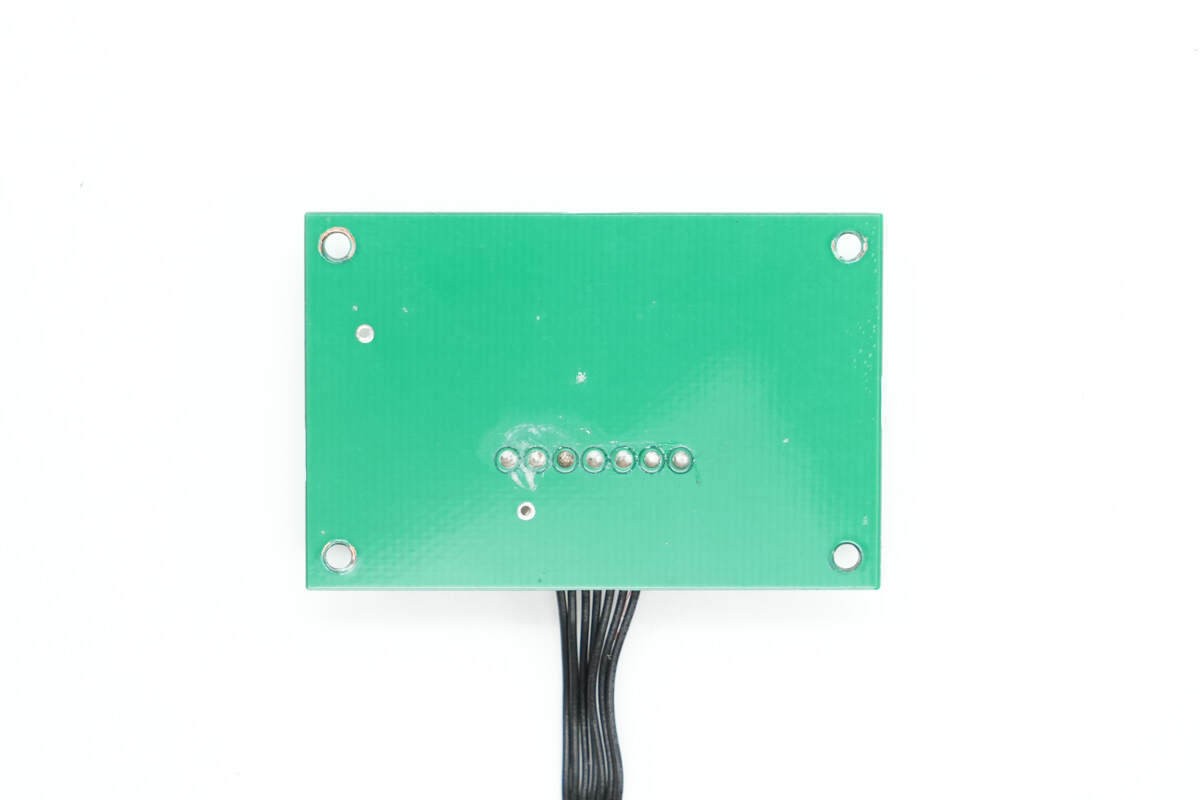

小板背面无器件。

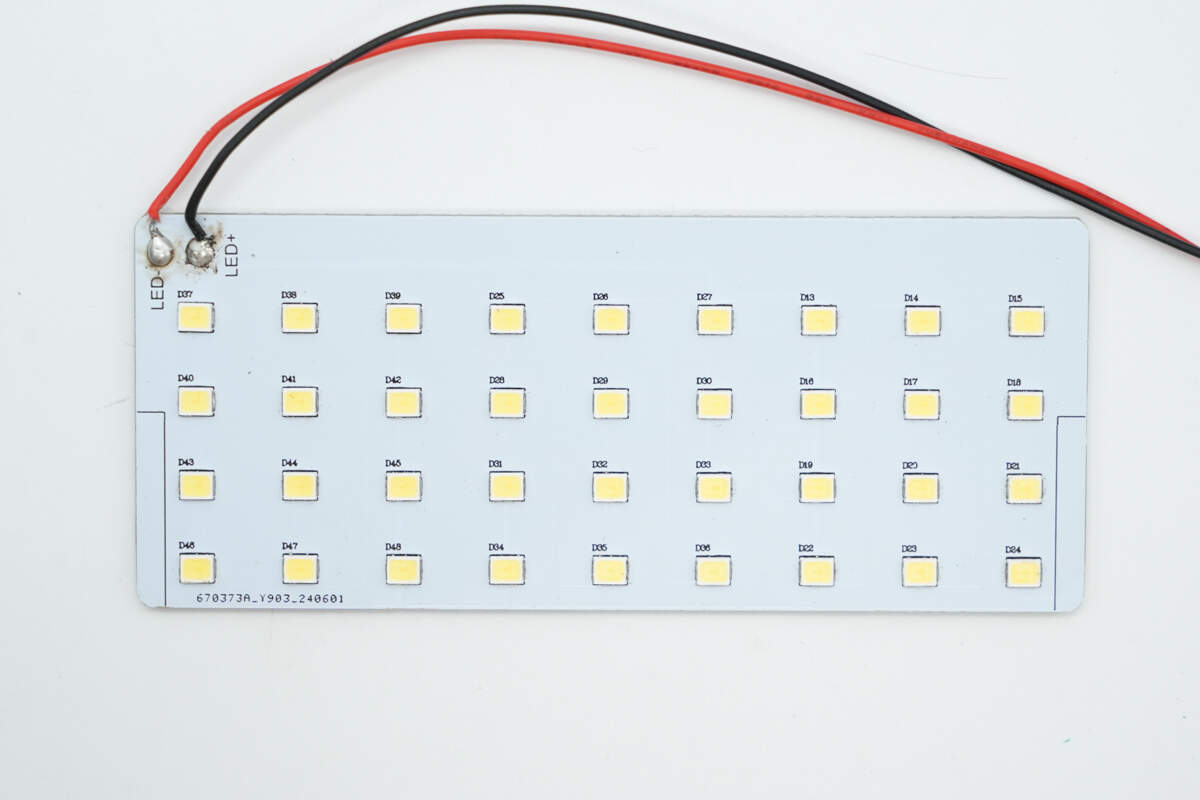

LED灯板正面特写，36颗LED灯以9*4的矩阵排布。

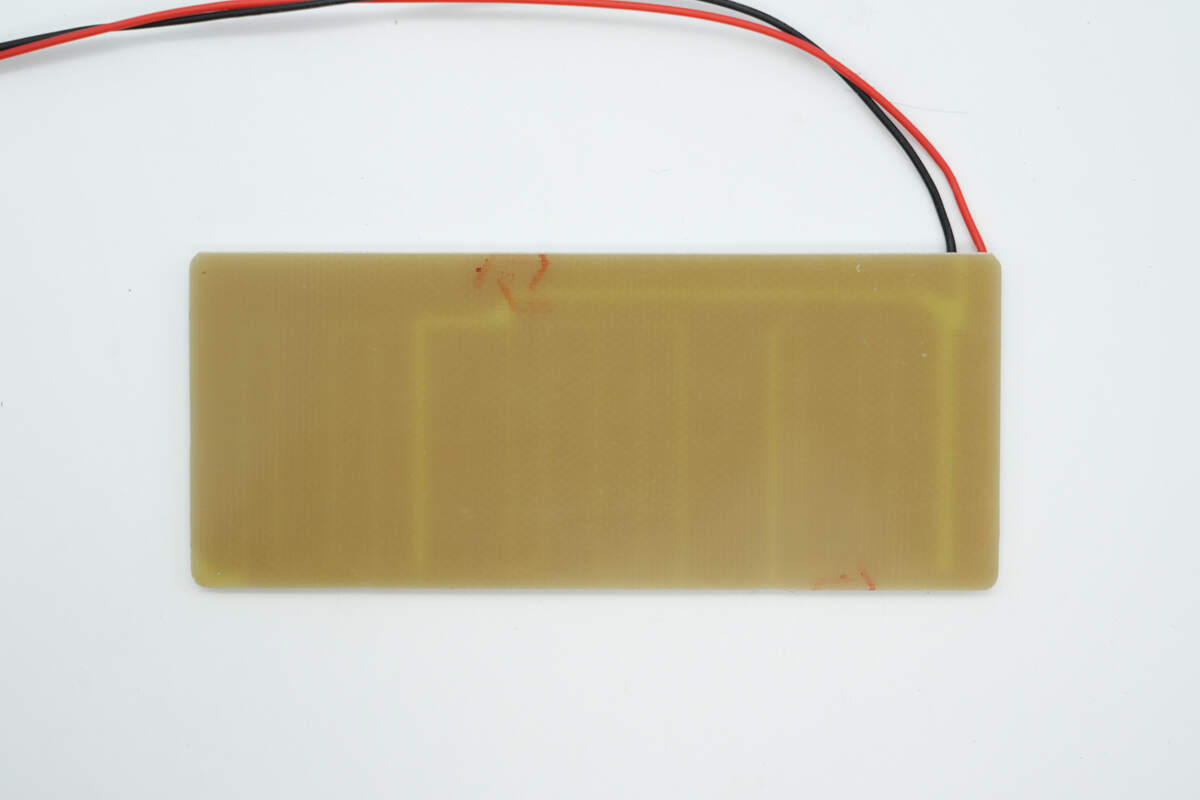

灯板背面无器件。

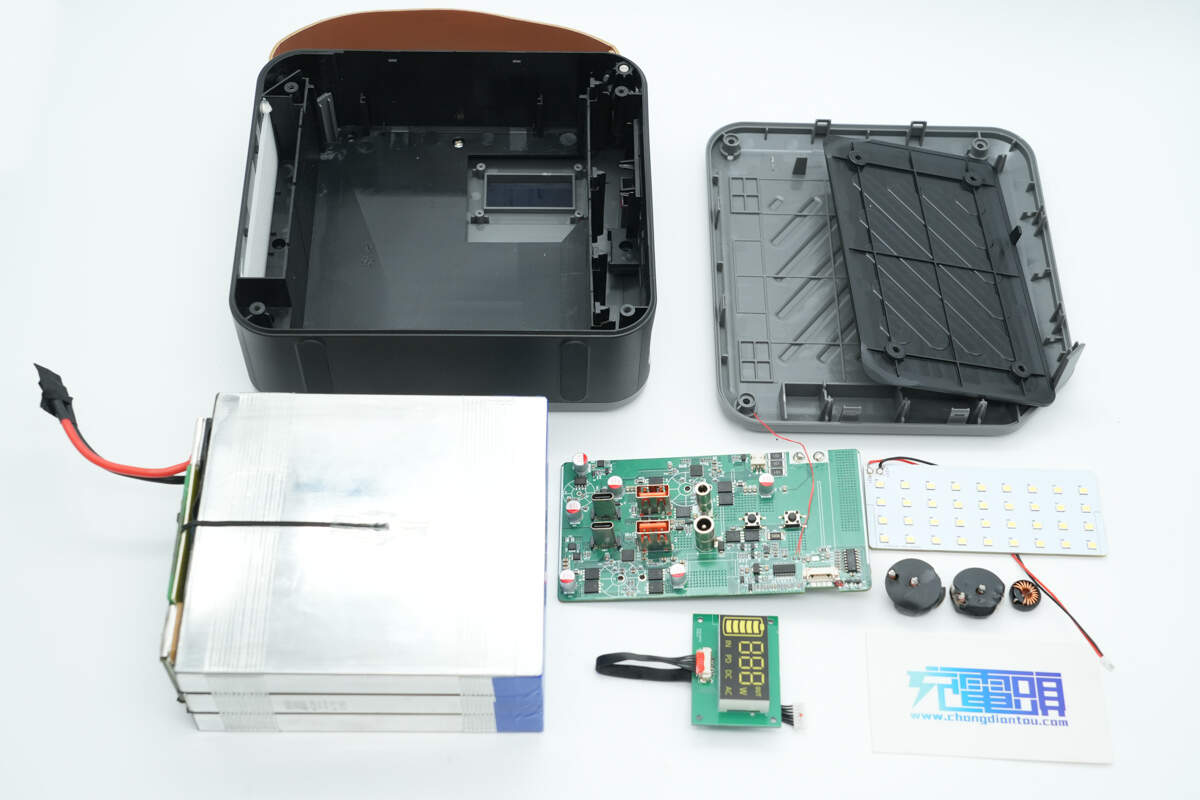

全部拆解一览，来张全家福。

充电头网拆解总结

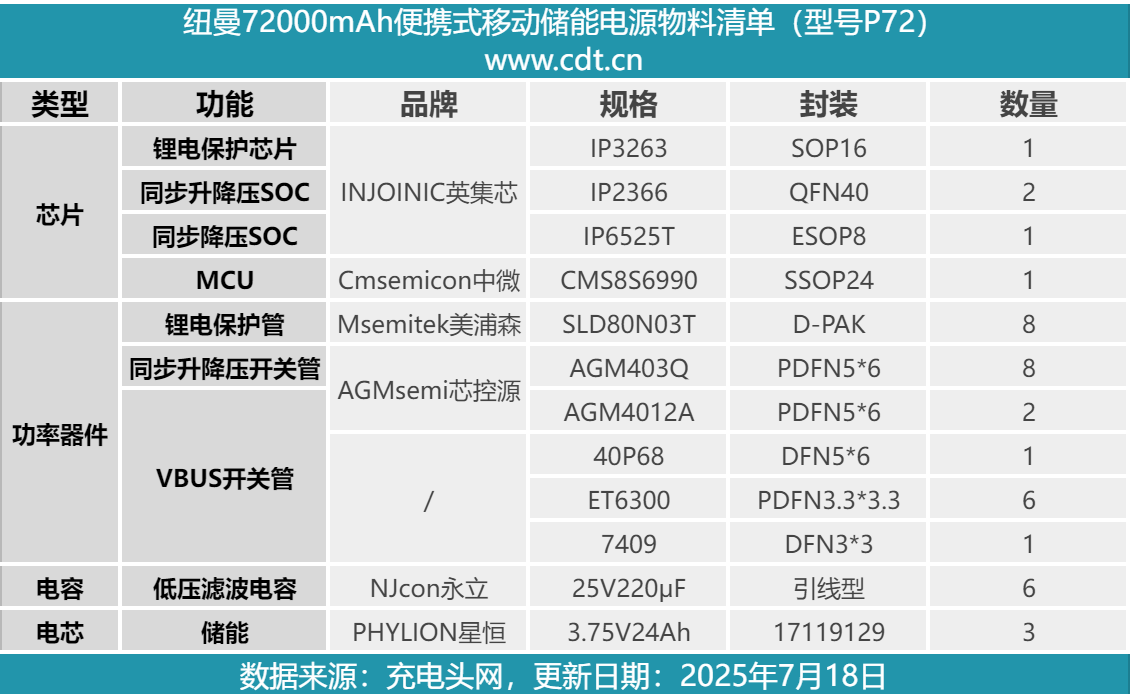

最后附上纽曼72000mAh便携式移动储能电源核心器件清单，方便大家查阅。

纽曼这款便携式移动储能电源基于小体积、大容量、充电超快三大卖点进行设计，同时赋予数显、照明以及太阳能充电等实用功能，满足用户户外活动中对便携、续航以及快充的需求。

配置的2A2C四个USB接口，分别支持18W QC输出和100W PD双向快充，满足苹果全家桶同时充电需求，快充不等待。此外两个USB-C口输入功率可叠加，最高200W补电功率让产品快速恢复状态，加上内置72000mAh电池组，让用户彻底告别电量焦虑。

充电头网通过拆解了解到，产品内部为主控PCB板、LED灯板、LED数显屏板以及电池组四大模块设计，采用的都是插拔式连接方式，方便组装生产。其中电池组采用的是星恒磷酸锰铁锂电池，采用先进新能源汽车同材质以及叠片电池工艺，支持3000次+充放电循环，耐高低温，使用更安全更稳定。

此外为电池组搭配了英集芯IP3263锂电保护方案，均衡电路以及热敏电阻实现保护和温度监控，支持过流、过载、低温等10重安全保护，提供全面用电保障。采用英集芯IP2366、IP6525T高集成SOC方案实现2A2C四个USB接口的充、放电管理，永立固态电容进行滤波。
