智能电位采集仪（锂电池供电）介绍与安装指南

一、产品介绍

智能电位采集仪（锂电池供电）是专为阴极保护系统设计的无线监测终端，集高精度电位采集、无线通信、低功耗运行于一体，适用于长输管道、储罐、城市管网等场景的实时监测。其核心特点如下：

1. 高精度电位采集

• 采样范围：±3V至±5V，覆盖通电电位、断电电位、自然电位等关键参数。
• 采样误差：小于±5mV（部分设备分辨率达0.001V），满足阴极保护系统对电位监测的严苛要求。
• 多通道采集：支持4通道同步采集（如三路直流、一路交流），适应复杂监测需求。

1. 无线通信与远程监控

• 通信方式：支持4G、GPRS、NB-IoT等无线技术，实现数据实时上传至监控中心或云平台。
• 定位功能：内置GPS/北斗模块，可在GIS地图上精准定位监测点，便于维护管理。
• 预警推送：当电位超出设定阈值时，通过短信、邮件或APP推送报警信息，支持触发监测模式（参数异常时自动增加采集频率）。

1. 低功耗与长续航

• 锂电池供电：采用大容量一次性锂电池（如30Ah）或太阳能+锂电池组合，设计寿命5-8年，减少频繁更换电池的维护成本。
• 节能设计：待机电流小于10μA，工作电流约200mA，支持定时采集（如每5-60分钟一次）和自动休眠模式，进一步延长续航。

1. 环境适应性与可靠性

• 防护等级：外壳达IP65或更高（部分设备支持IP68埋地使用），适应户外、潮湿、盐雾等恶劣环境。
• 抗干扰能力：内置EMI滤波电路和防雷模块，可在30V以下交流干扰电压环境下稳定工作，抗雷击能力超过60kA。
• 工作温度：-25℃至+55℃，满足极端气候条件下的运行需求。

1. 智能化与易用性

• 自动校准：内置时钟模块，支持GPS自动校时，时钟误差每24小时小于5秒。
• 远程配置：通过配套软件或云平台远程调整采样频率、通讯时间等参数，无需现场操作。
• 数据存储：内置大容量存储器（如1GB），支持断网数据缓存，网络恢复后自动补传。

二、安装指南

智能电位采集仪的安装需遵循标准化流程，确保设备可靠运行。以下是详细安装步骤：

1. 安装前准备

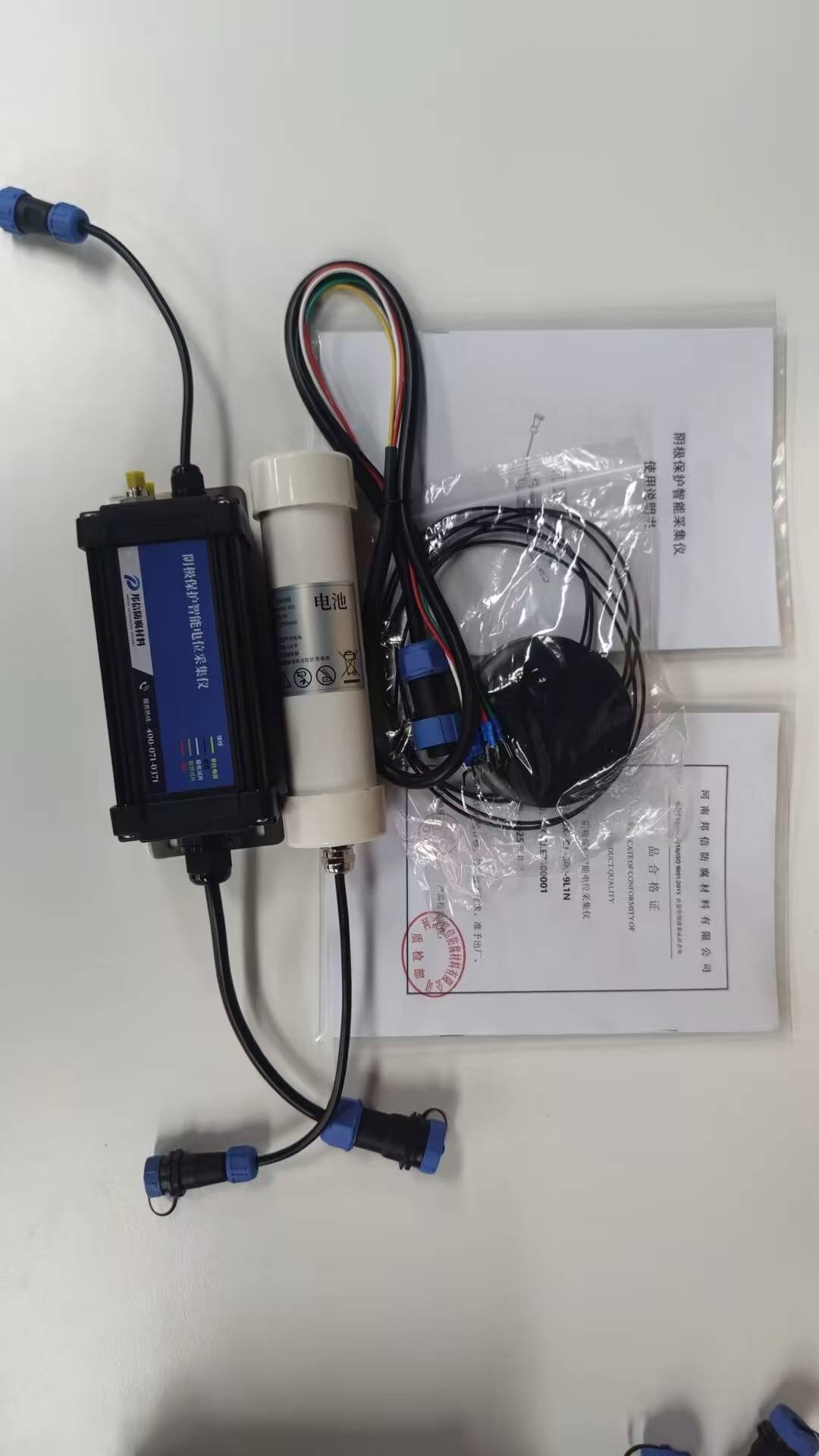

• 设备检查：检查采集仪外观是否完好，核对配件（如电池、天线、防雷模块、航空插头等）是否齐全。
• 位置选择：
• 优先选择被监测管段测试桩附近（≤50米），减少信号衰减。
• 避开强电磁干扰源（如发电机组、高压线）和高温、潮湿、腐蚀环境。
• 确保安装位置通风良好、便于维护，避免阳光直射设备本体。
• 基础施工：
• 根据测试桩类型进行基坑开挖，深度和尺寸符合设计要求。
• 准备混凝土等固定材料，用于固定测试桩或采集仪。
