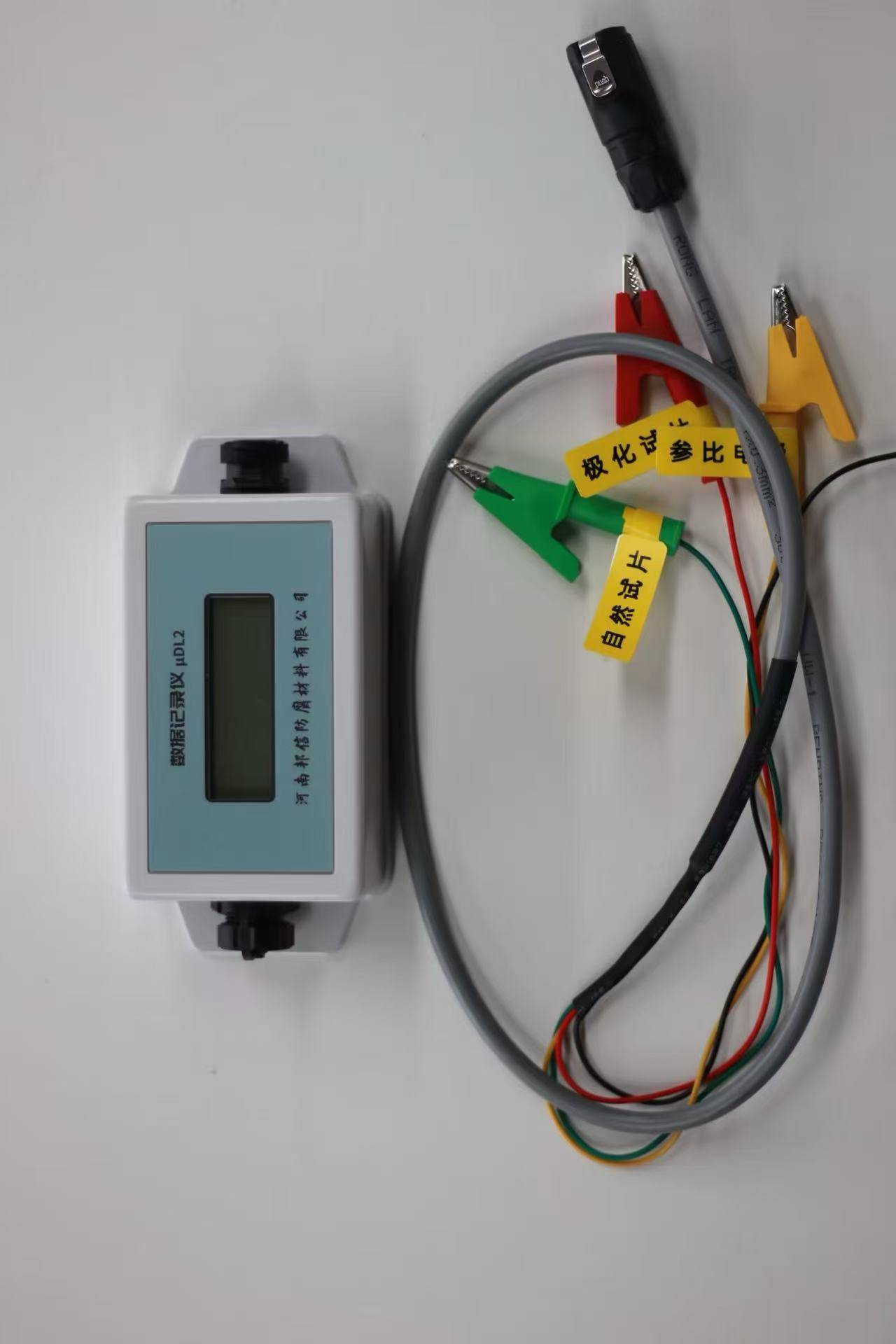

UDL2数据记录仪（测试桩电位采集仪）是一款专为阴极保护系统设计的高精度、多通道数据记录设备，其基本功能涵盖电位测量、电流监测、牺牲阳极监测、环境参数监测、数据存储与传输以及防护与安全等多个方面，具体如下：

电位测量

• 通电电位测量：反映阴极保护系统施加在管道上的直流电压，用于评估保护电流是否充足。测量范围±20V（直流），精度≤5mV，覆盖常见阴极保护电压需求。
• 断电电位测量：通过三线连接技术直接测量埋地管道在阴极保护电流中断瞬间的电位，消除土壤IR降干扰，精准反映管道实际保护状态。无需卫星同步断流器，即可获取阴极保护系统的真实有效电位，解决牺牲阳极管道断电电位检测难题。
• 自然腐蚀电位测量：测量管道在无阴极保护时的自然电位，用于对比评估保护效果。在阴极保护系统调试或故障排查时，判断管道是否处于有效保护范围。
• 交流电压测量：检测高铁牵引供电系统、电气化铁路等外部交流源对管道的电磁干扰电压。测量范围0～60V（交流），精度≤1%，满足高铁交叉场景下高精度干扰评估需求。根据GB/T 50698—2011，管道交流干扰电压应低于15V，UDL2可精准监测是否超标。

电流监测

• 直流电流监测：监测阴极保护系统输出的直流电流，评估保护电流分布均匀性。测量范围±150mA（直流），精度≤1mA，适用于小电流密度的精确测量。
• 交流电流监测：测量管道中因交流干扰产生的感应电流，评估腐蚀风险。测量范围0～100mA（交流），精度≤1mA，结合电流密度计算可量化腐蚀速率。
• 电流密度测定：内置高精度电流测量模块，若输入极化试片的面积，可直接显示直流电流密度和交流电流密度，便于了解阴极保护电流在被保护结构表面的分布情况，为腐蚀风险评估提供更详细的数据支撑。

牺牲阳极监测

• 阳极开路电位记录：记录牺牲阳极系统的阳极开路电位，辅助判断阳极活性。
• 阳极输出电流记录：记录牺牲阳极系统的阳极输出电流，评估阳极剩余寿命。长期记录阳极消耗速率，精准预测更换周期，减少过保护或欠保护情况。
