智东西9月28日消息，9月24日，台积电在硅谷圣克拉拉，集中展示了“用AI设计AI芯片”的全新设计策略，其在芯片工艺、封装和设计流程多维创新下，目标是将AI计算芯片的能效提升约10倍。

据台积电介绍，这一代新型芯片设计采用多晶粒（Chiplet）封装架构，并通过AI算法优化电路布局等方法，大幅减少AI芯片的单位功耗。值得一提的是，EDA软件厂商Cadence、新思科技等也在论坛上推出了最新的AI设计工具。根据路透社报道，这些工具在部分复杂设计任务中的表现已优于人工工程师。

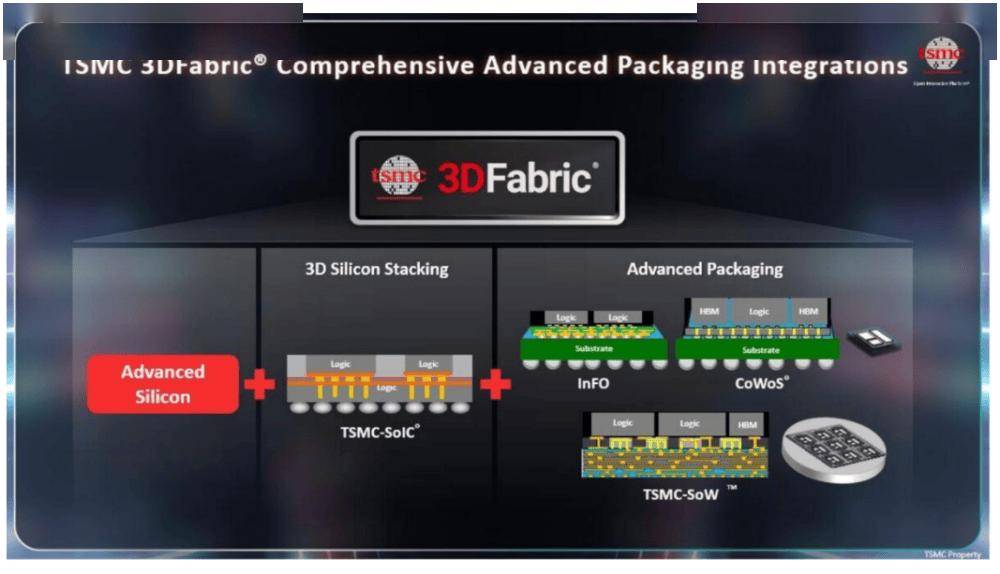

▲先进的3D封装技术

一、通信能效提高10倍，光互连提上日程

台积电资深研发副总裁刘立成博士（Dr. LC Liu）透露，由于AI技术的广泛应用，计算芯片功耗正在指数级攀升。刘立成强调，AI的蓬勃发展使芯片功耗面临严峻挑战。如今AI计算从超大规模数据中心延伸到边缘设备，催生了具身AI、链式推理、Agent代理等新产品，但这些产品需要处理更庞大的数据集、进行更复杂的计算并长时间运行。

他指出，过去五年间AI加速器单颗芯片的封装功耗提高了3倍，部署规模在三年内增长了8倍。以数据中心为例，单机AI训练服务器功率动辄上千瓦，在同等负载下相当于千户家庭的用电量。因此，如果无法显著提升能效，AI算力的可持续发展将难以为继。

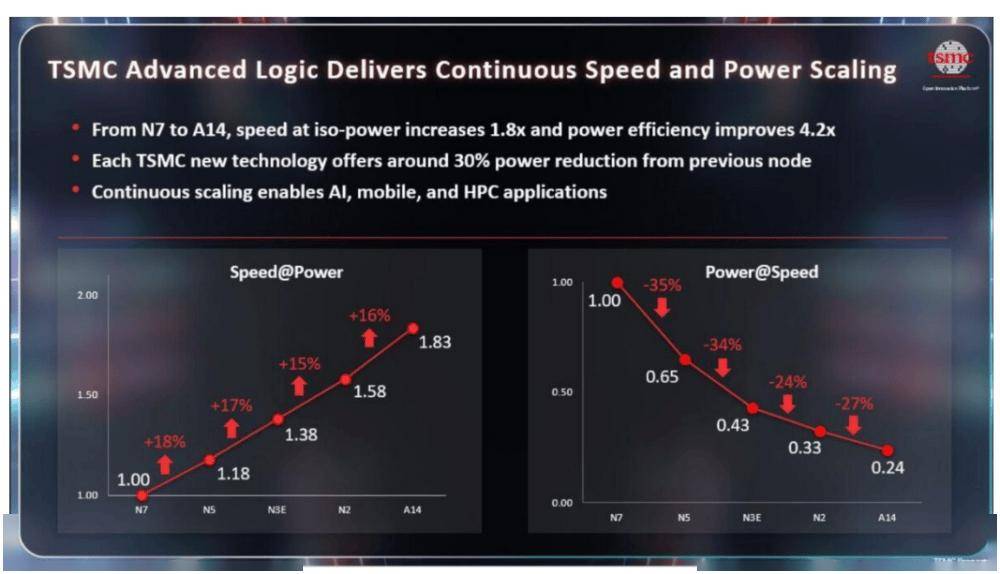

▲在等功耗下速度从N7到A14提升约1.8倍，功率效率改善约4.2倍

为了应对这一趋势，台积电提出通过先进工艺、封装架构和AI设计的全方位创新来缓解功耗瓶颈。据刘立成介绍，台积电正从逻辑工艺和3D封装两方面同时发力，并联合生态伙伴优化设计方法学，力求将每瓦性能大幅提升。该策略包括进一步缩小制程节点、引入新型背面供电等晶体管技术，以及在封装层面采用Chiplet小晶粒和垂直3D集成，减少数据传输损耗和功耗开销。刘立成指出，只有同时在工艺、封装和设计生态上取得突破，才能满足AI时代急剧膨胀的算力需求。

在封装与互连方面，台积电聚焦3D芯粒集成和高速通信技术，以打破传统单芯片的尺寸和I/O瓶颈。台积电3DFabric包括SoIC（硅晶圆直接键合）、InFO和CoWoS（有机基板2.5D）以及SoW（硅晶圆级大规模封装）等多项方案，覆盖从移动端到超大规模AI系统的不同需求。

台积电有关人员此前在技术研讨会披露，基于台积电N12工艺逻辑基底的HBM4高带宽存储方案，将比当前HBM3e显著提升1.5倍。若采用台积电N3P定制逻辑底板，可将HBM I/O电压从1.1伏降至0.75伏，进一步节省内存访问功耗。

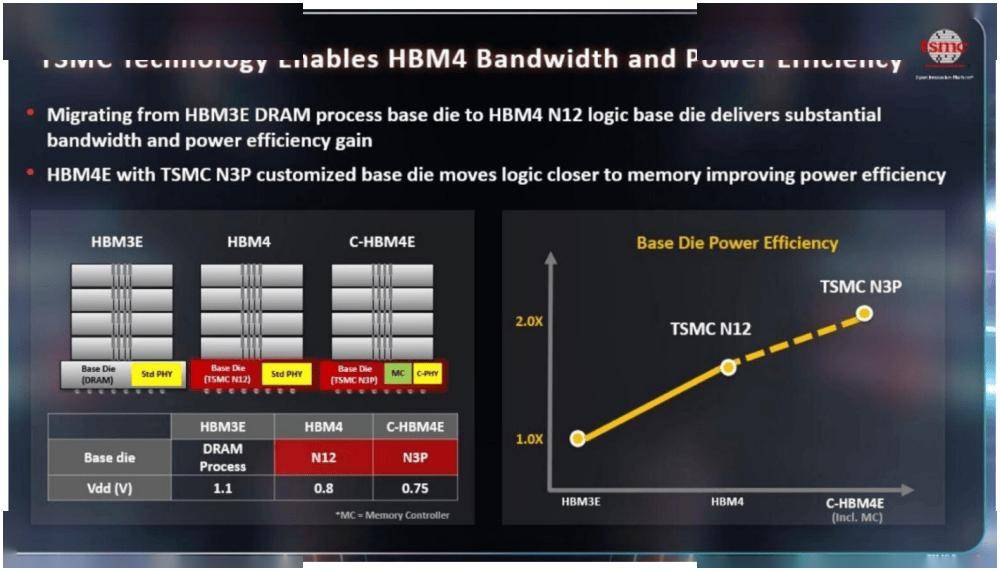

▲HBM4的带宽与能效表现

在计算芯片与存储的互连上，台积电持续缩小晶片间互连间距，其先进CoWoS封装将微凸块间距从45µm缩小到25µm，使2.5D封装的能效相较前代提升1.6倍。而采用垂直堆叠的3D SoIC技术，由于省去了有机中介层，能效相比2.5D方案大幅提高6.7倍（但受限于工艺，目前3D封装单一基底规模约为1倍光罩面积，相比2.5D CoWoS最高9.5倍光罩的整合面积略受限制）。

针对多芯粒系统的高速互连，台积电联合生态伙伴提供符合UCIe标准的Die-to-Die接口IP（如Alphawave、新思科技等），确保不同芯粒间的数据传输高效且兼容。值得关注的是，光互连技术也被提上日程：通过硅光子实现的共封装光学（Co-Packaged Optics），有望让芯片间通信能效提高5-10倍，延迟降低10-20倍，并显著缩小系统尺寸。台积电指出，这将是突破传统电气互连物理极限的关键方向。

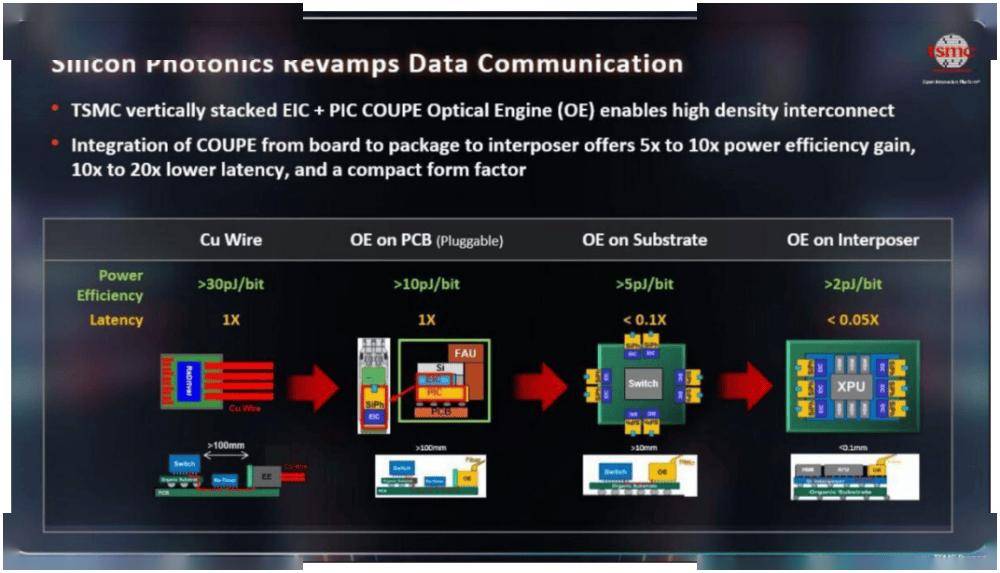

▲引入光学技术势在必行

Meta平台基础架构工程师考什克·维拉拉加文（Kaushik Veeraraghavan）在论坛演讲中也佐证了这一观点，称当前电子互连已逼近极限，引入光学技术势在必行，“这已不单是工程问题，更是基础物理瓶颈”。此外，台积电联合新思科技和ANSYS采用AI协同优化光学封装设计，又进一步提升了1.2倍的效率。

为了支撑高功率芯片，台积电还开发了超高性能金属-绝缘体-金属电容（UHPMIM）结合嵌入式深沟电容（EDTC）的解决方案，使电源系统单位面积去耦电容增加1.5倍且无信号完整性损失。同时，台积电引入EDA-AI自动化工具，将这种深沟电容的版图插入效率提高10倍，封装基板布线效率提升100倍。通过上述封装和互连创新，台积电的能效提升不再仅依赖摩尔定律的晶体管缩放，而是通过封装与系统层面的集成实现数量级的进步。

二、5分钟完成2天设计流程，AI能找到比人更优的解决方案

台积电宣布与生态伙伴在EDA软件上深度合作，利用AI算法来优化芯片设计流程，从而充分挖掘先进工艺和封装的潜力。

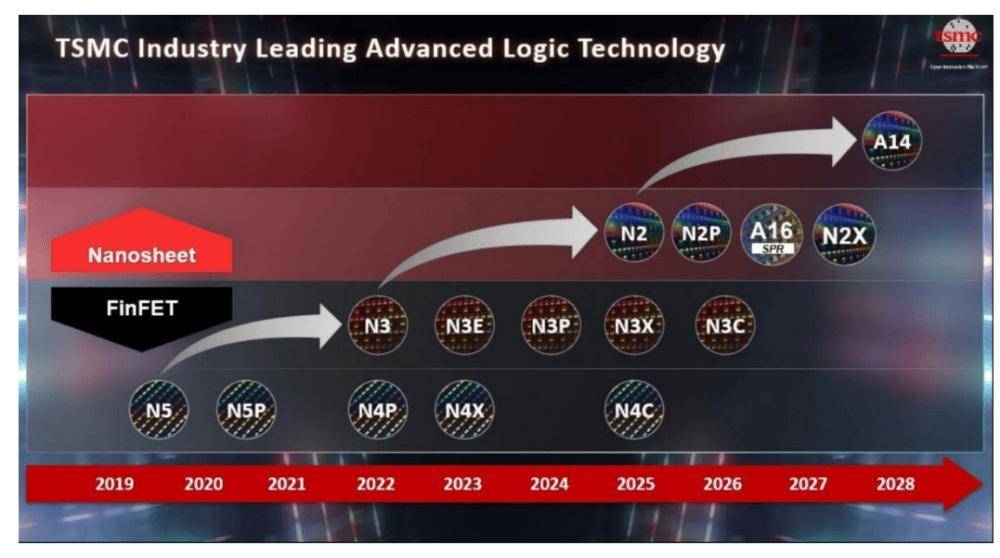

▲技术路线图

据路透社消息，Cadence Design Systems与新思科技两大EDA厂商同步推出了AI驱动的设计工具。这些工具与台积电的工艺平台进行了深度对接，特别是针对A16（下一代约1.6纳米制程技术节点）、N2P（2纳米制程的增强版）、N3（3纳米制程技术节点）等先进节点和3D-IC（三维集成电路技术，将多层芯片堆叠封装）技术的AI设计认证流程。

实测结果显示，在某些复杂芯片设计任务中，AI工具能够找到比人工更优的解决方案，并将设计优化时间从工程师的两天缩短到几分钟。台积电3D IC方法学部门副处长Jim Chang在演讲中分享了内部实验数据“AI工具仅需5分钟即可完成工程师需要2天才能完成的优化工作”。Cadence称，基于台积电先进封装技术的HBM4测试芯片已完成设计验证，即将流片，为下一代大算力芯片的CoWoS-L封装打下基础。

芯片IP供应商Rambus与Cadence指出，在边缘计算和高级辅助驾驶（ADAS）场景下，GDDR6显存以超过20Gbps带宽提供了高性价比的方案，新一代GDDR7传输速度可达36Gbps/pin，将满足未来更高带宽需求。

结语：AI需求井喷，倒逼芯片设计行业创新

随着AI应用规模的快速扩展，从数据中心到边缘设备，全球算力需求呈指数级增长，带动芯片功耗同步攀升。在摩尔定律逐步放缓的当下，单纯依赖晶体管尺寸缩减已难以支撑AI对性能与能效双重要求。

在这一背景下，能效革新愈发重要。值得注意的是，AI本身不仅是算力消耗的主因，更正逐步转化为芯片设计领域的提效者。从协助工程师完成复杂电路优化，到参与能效建模、功耗预测，AI正深度嵌入EDA工具链、封装架构规划及能源调度等多个环节。
