前言

本期拆解的是一款高斯宝电气推出的服务器电源，属于LVDC系列，型号G1232-1300WND，电源模块支持12Vdc输出，输出电流为108A。LVDC系列是适配于-48Vdc电池PACK输入的服务器电源，产品能效为金牌，支持36-72V直流输入供电。当输入电压为36V-40V时，电源输出功率降额为1000W，当输入电压为40-72V时，电源额定输出功率为1300W。

电源具备12V待机输出，输出电流为2.1A。电源模块采用长条形金属外壳，输入端设有散热风扇，把手，指示灯和直流电源插座，输出端设有金手指连接器。电源模块内部使用LLC架构，进行高效电源转换。下面充电头网就带来高斯宝电气这款服务器电源的拆解，一起看看内部的方案和用料。

高斯宝电气1300W直流服务器电源外观

高斯宝电气1300W服务器电源采用金属外壳，正面设有接地弹片。

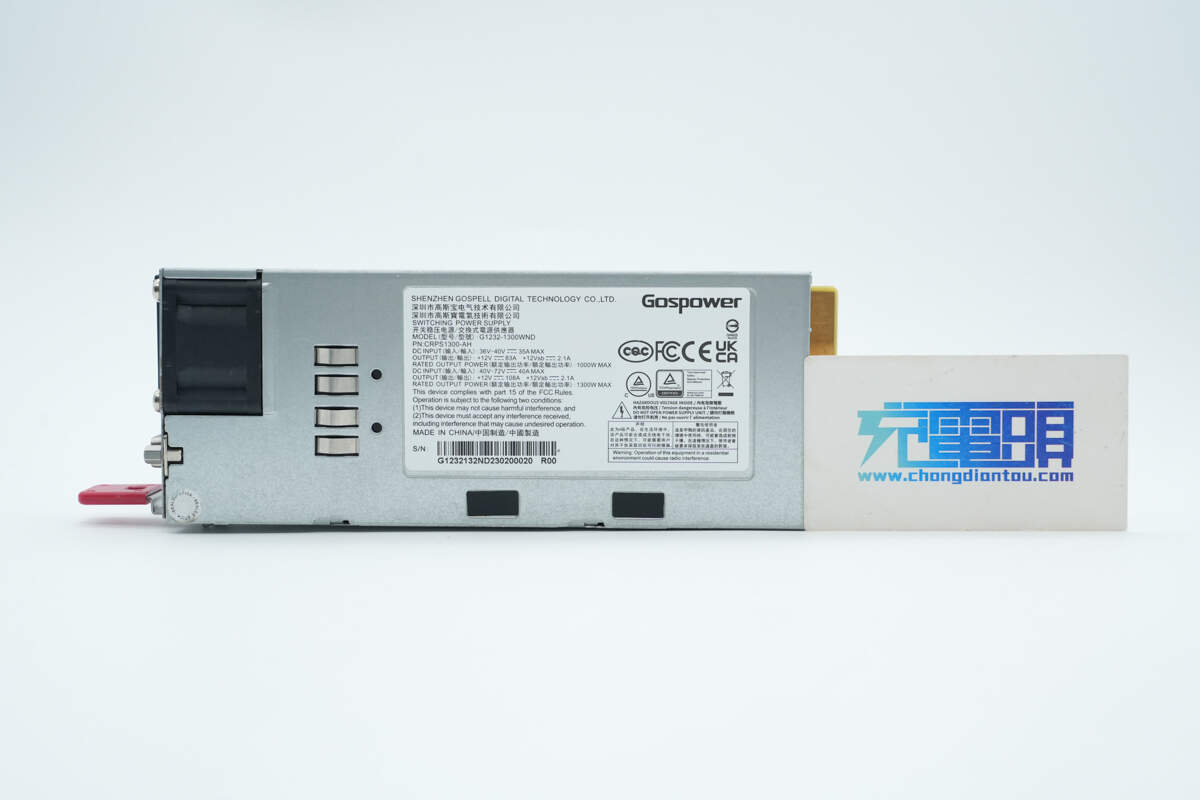

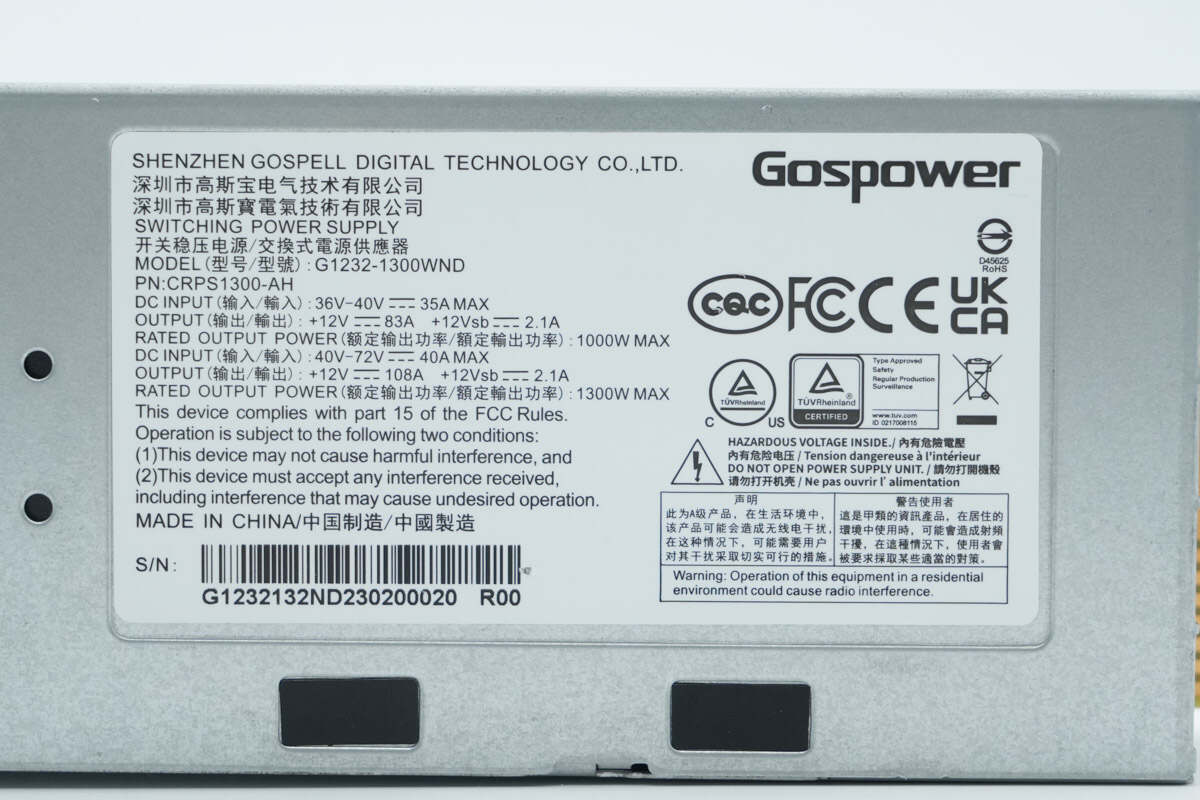

电源机身铭牌特写

型号：G1232-1300WND

输入：36-40V 35A MAX

输出：+12V 83A +12Vsb 2.1A

额定输出功率：1000W MAX

输入：40-72V 40A MAX

输出：+12V 108A +12Vsb 2.1A

额定输出功率：1300W MAX

电源输入端设有提手，散热风扇，直流输入插座，电源指示灯和脱扣把手。

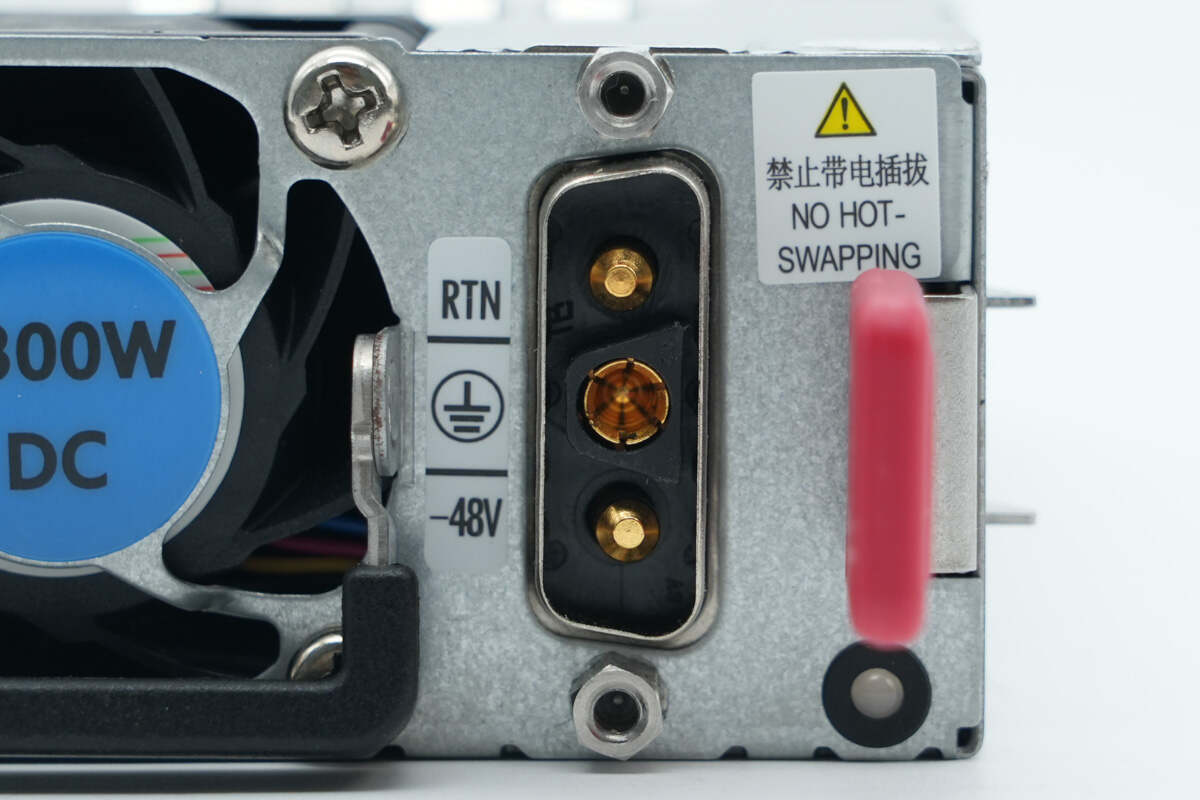

直流输入插座左侧标注接地和正负极标志，上下设有固定螺丝。

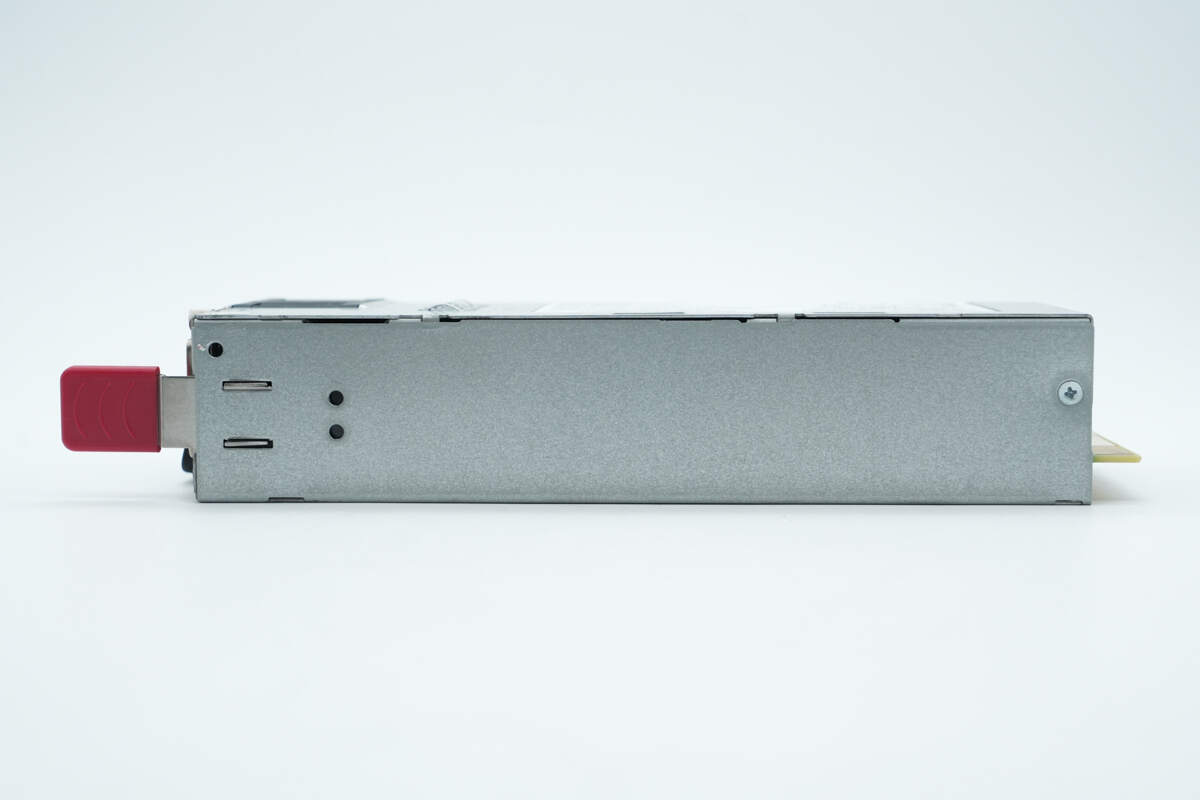

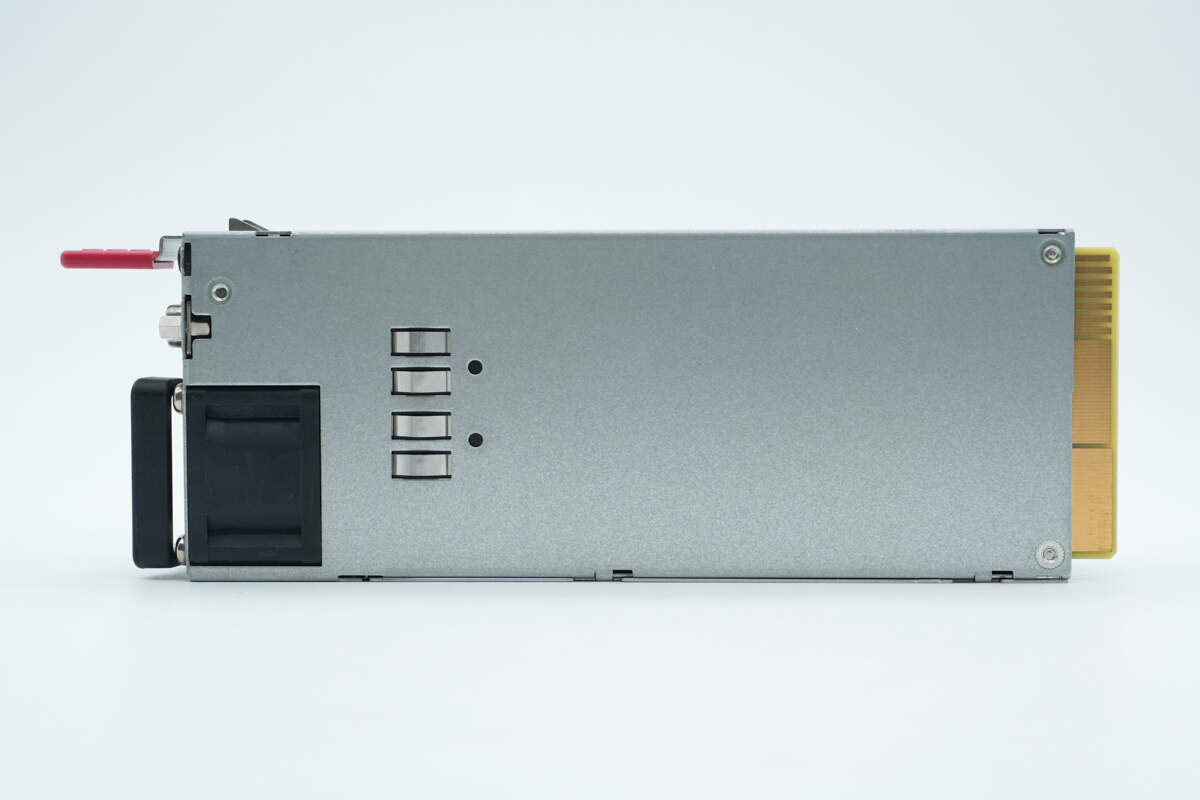

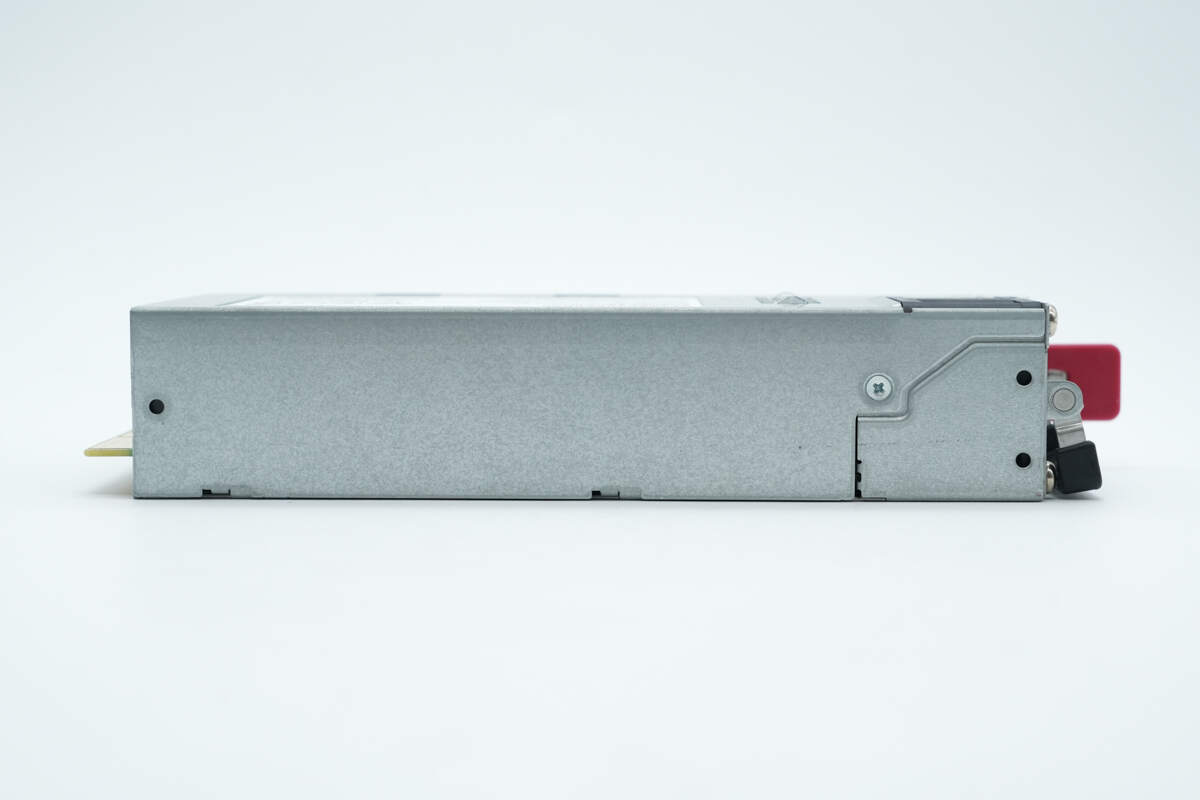

机身侧面设有固定卡扣和固定螺丝。

另一侧设有固定螺丝。

壳体背面设有接地弹片。

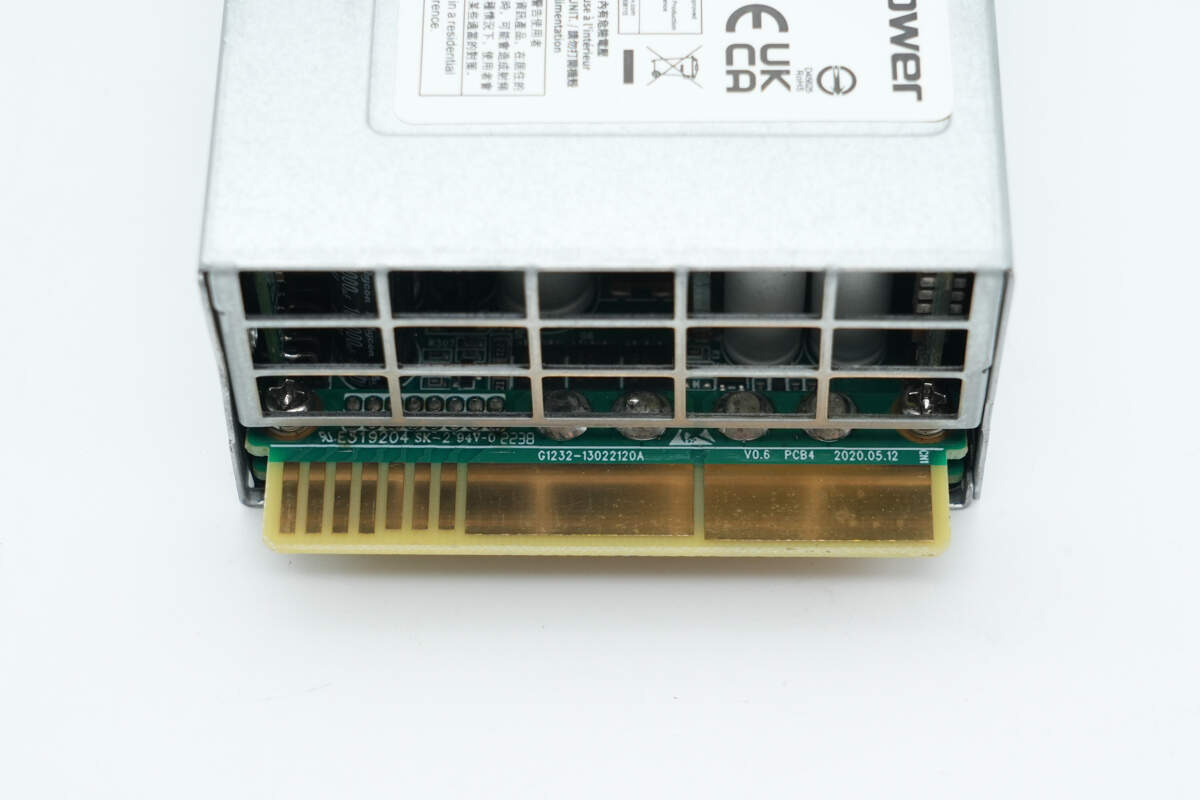

输出端金手指小板特写。

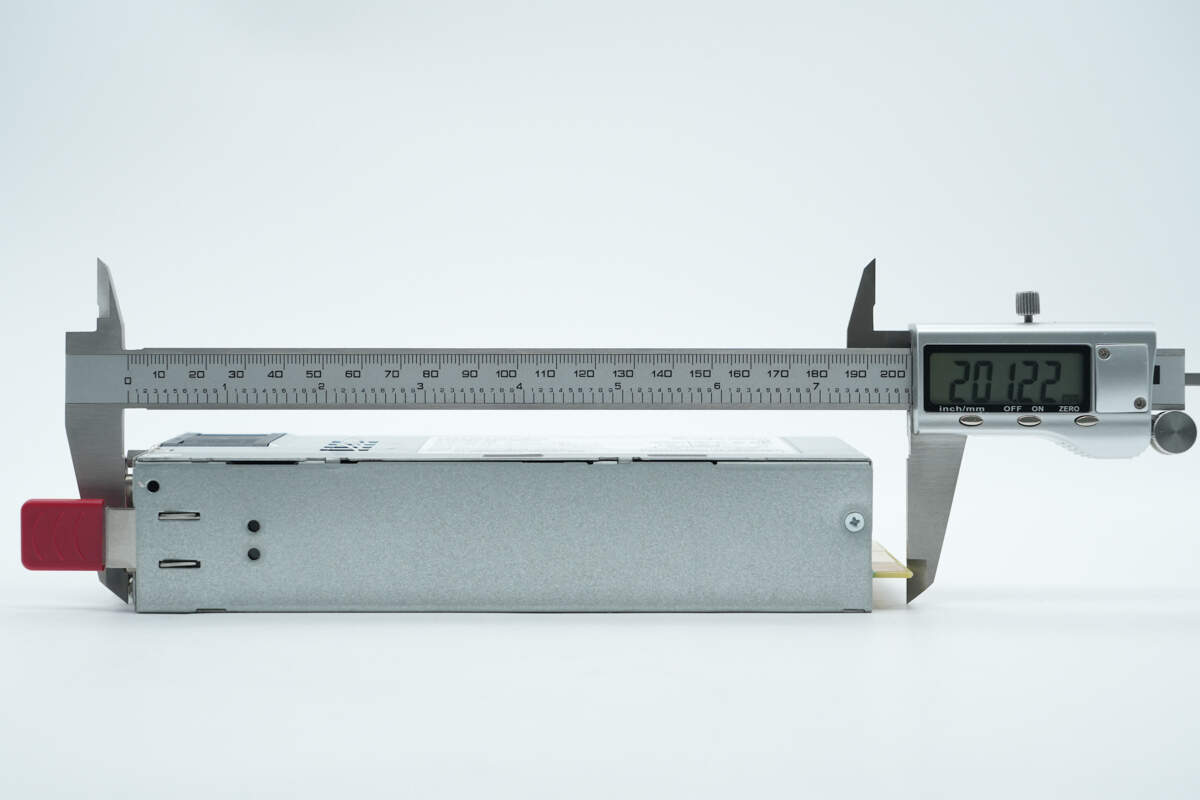

使用游标卡尺测得电源机身长度约为201mm。

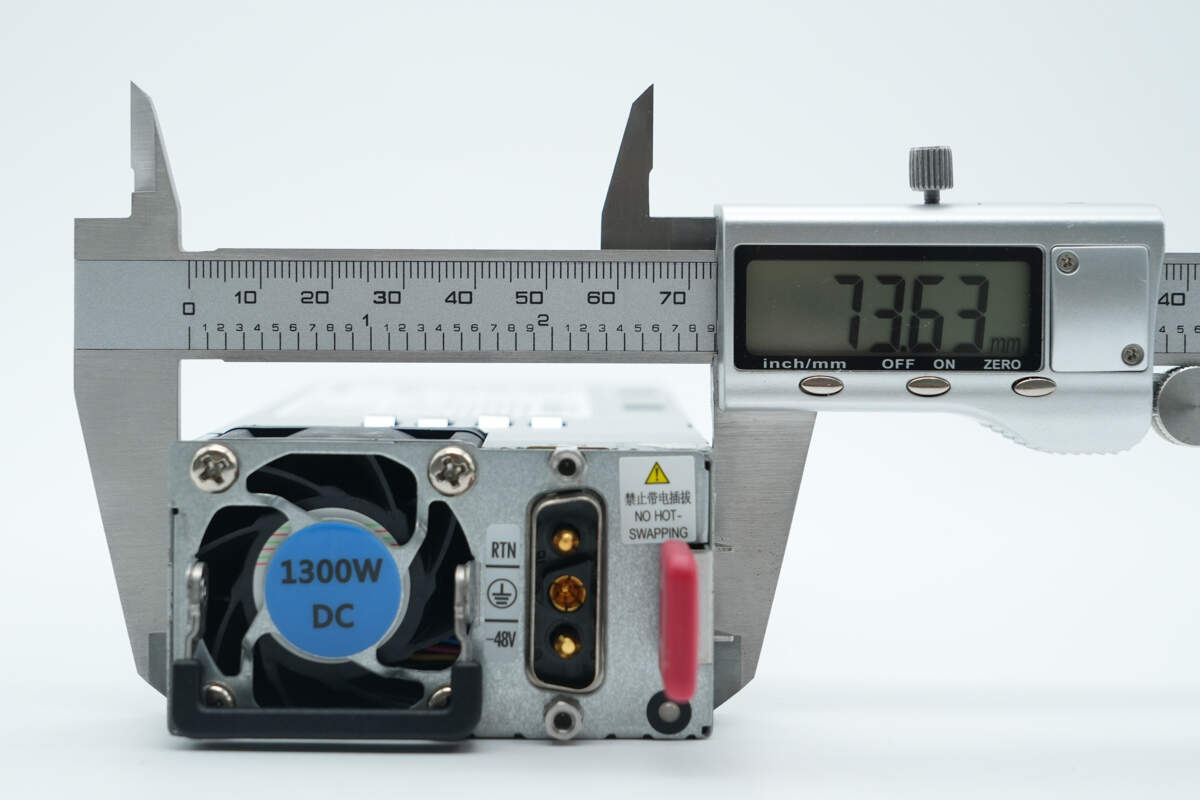

测得电源机身宽度约为73.6mm。

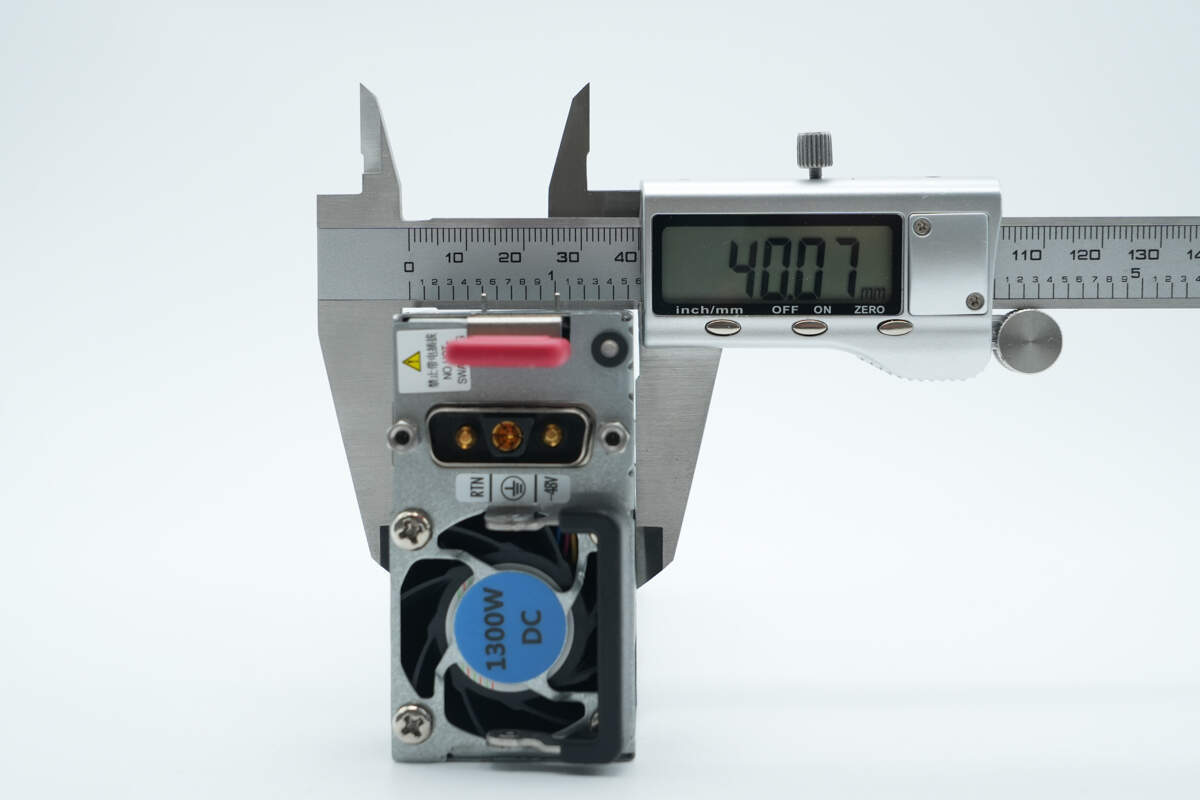

电源机身厚度约为40.1mm。

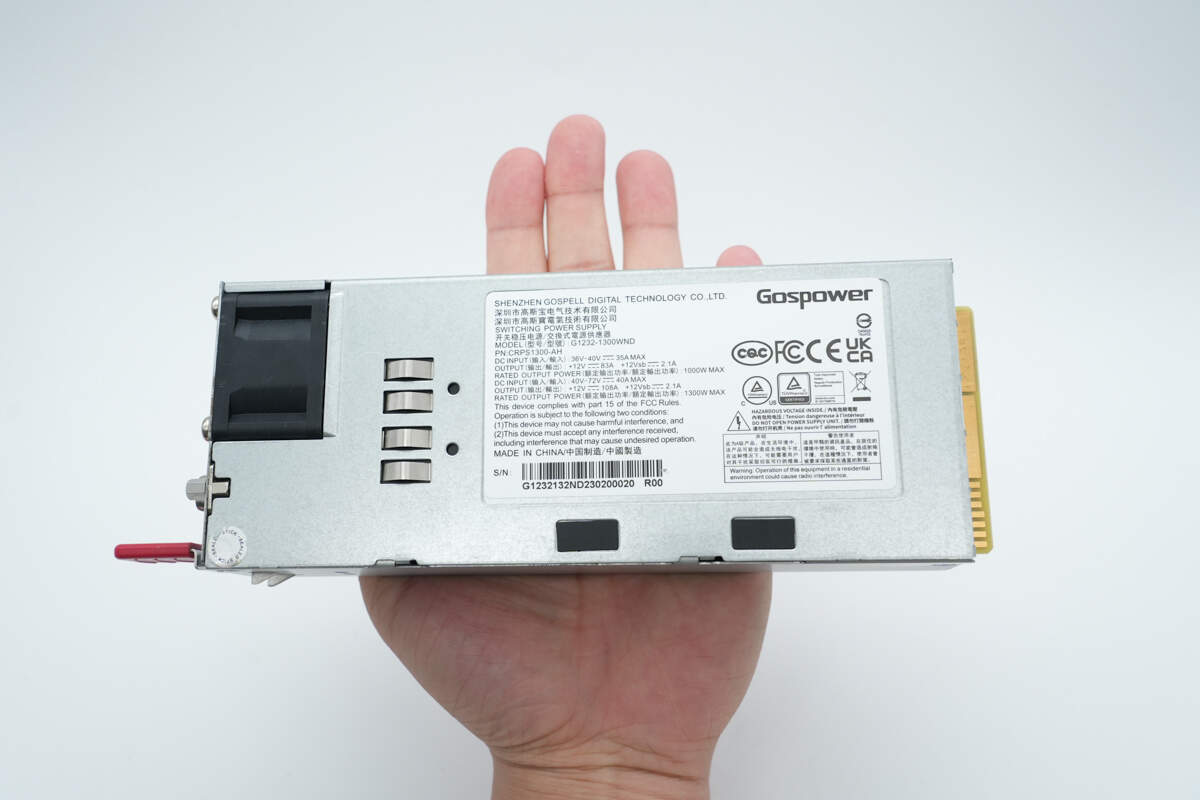

电源模块拿在手上的大小直观感受。

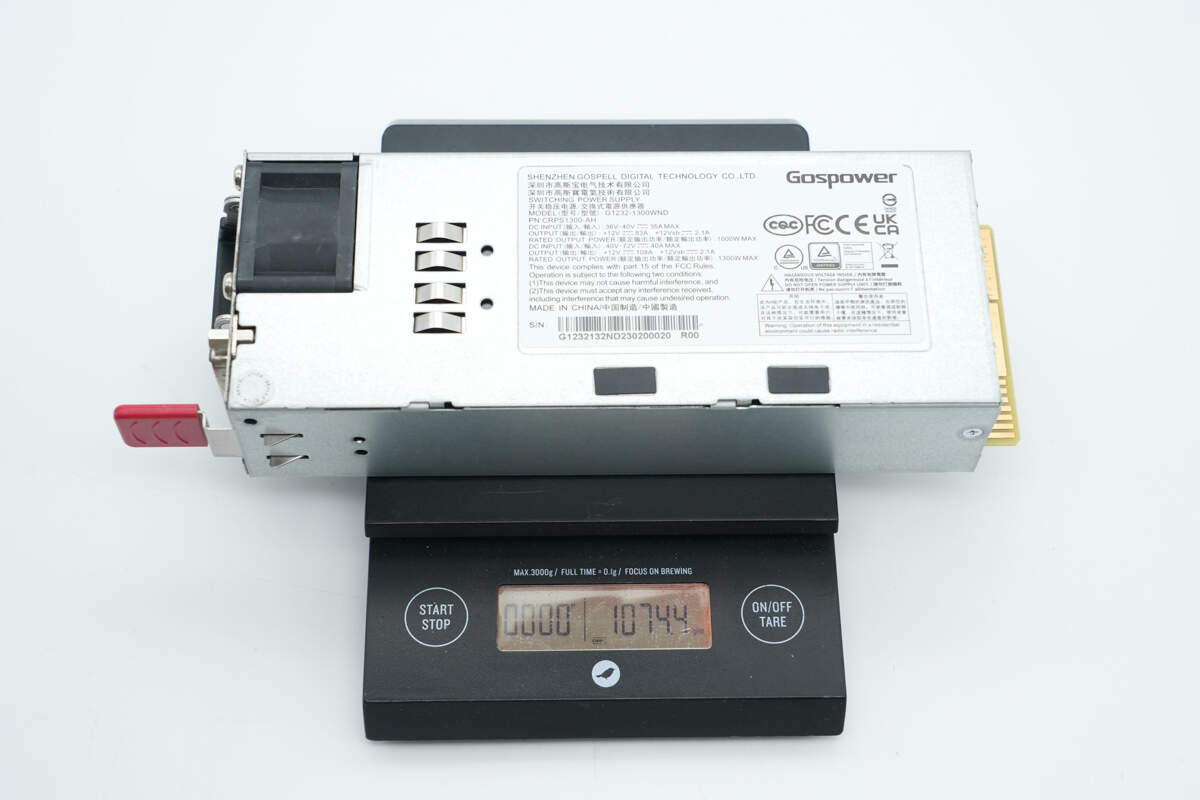

测得电源模块重量约为1074g。

高斯宝电气1300W直流服务器电源拆解

看完了高斯宝电气这款服务器电源的外观展示，下面就进行拆解，一起看看内部的方案和用料。

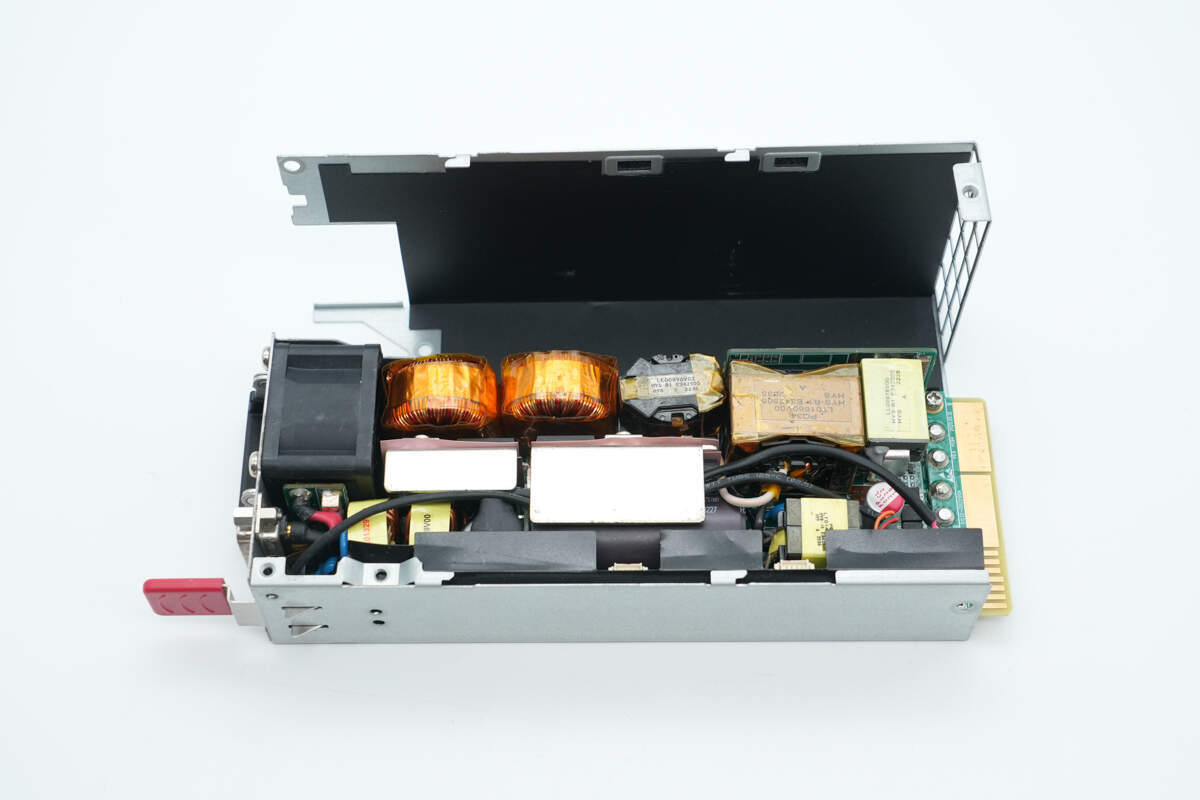

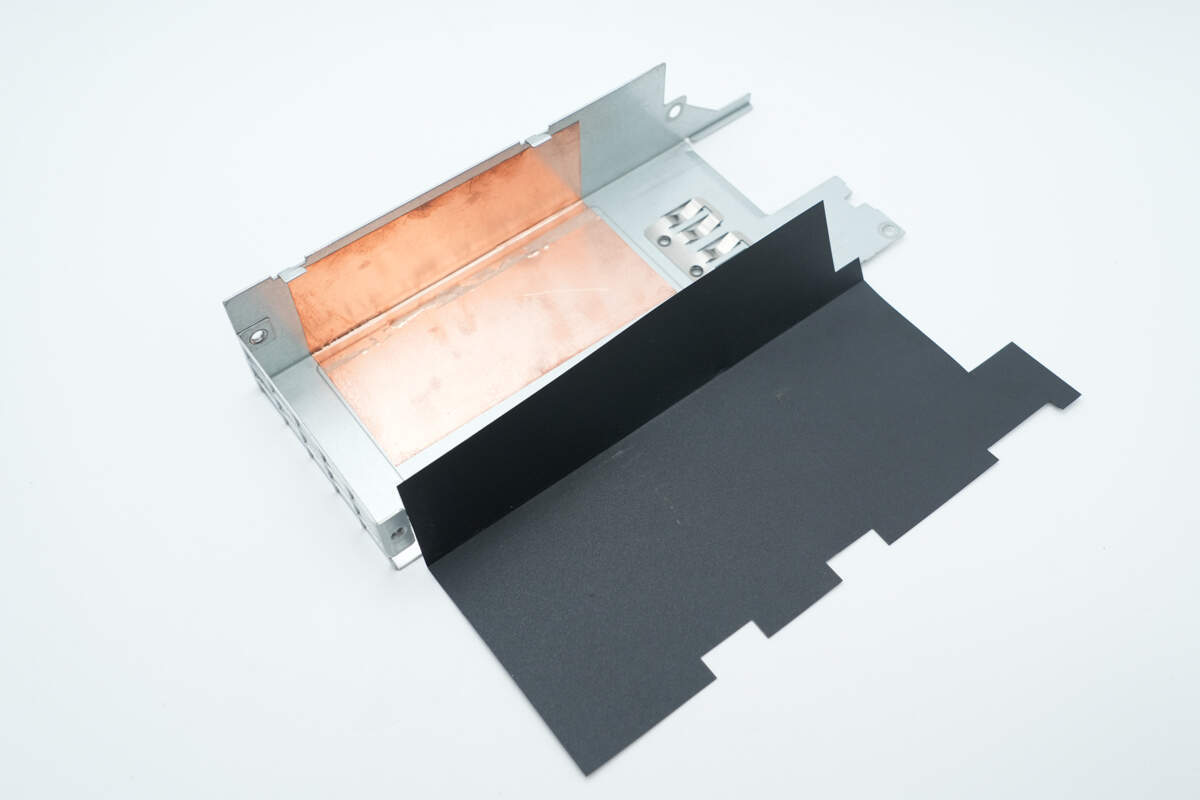

首先拧开固定螺丝，拆开电源外壳，壳体内部设有黑色麦拉片绝缘。

壳体内部贴有铜箔加强屏蔽。

PCBA模块使用螺丝固定在壳体内部。

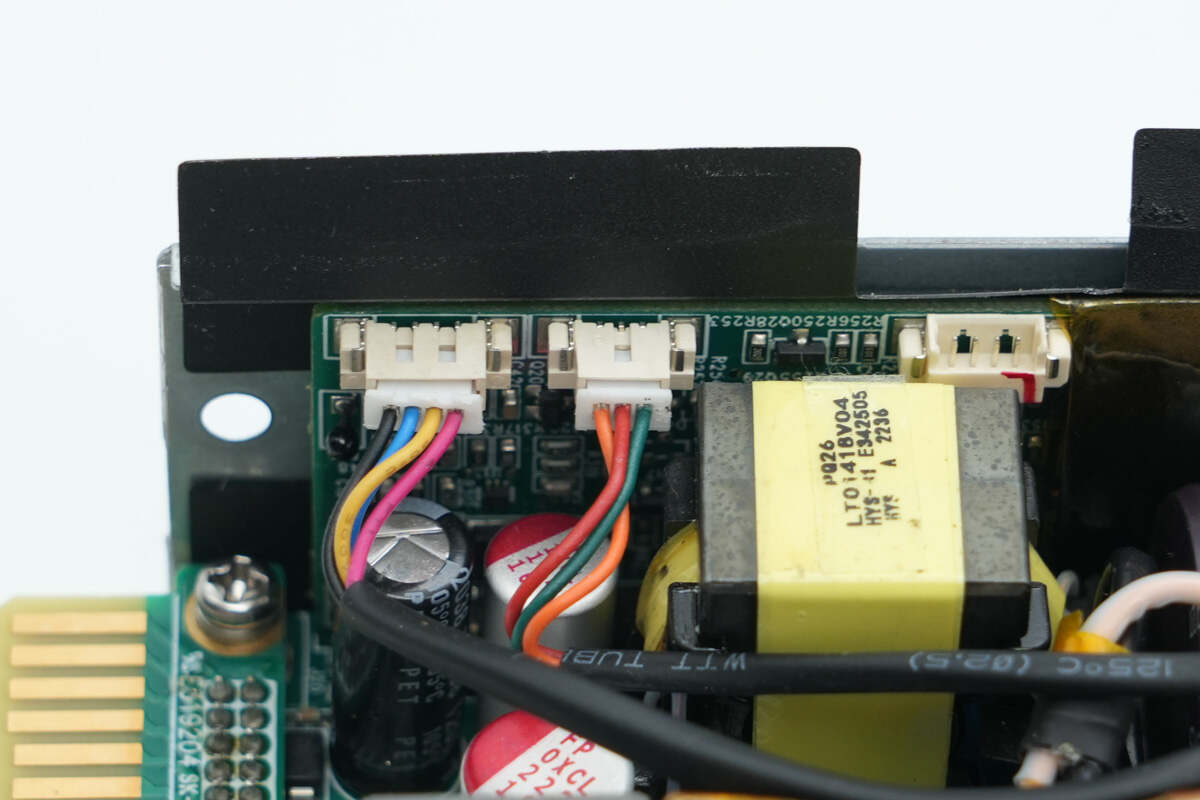

散热风扇和LED指示灯通过插接件连接。

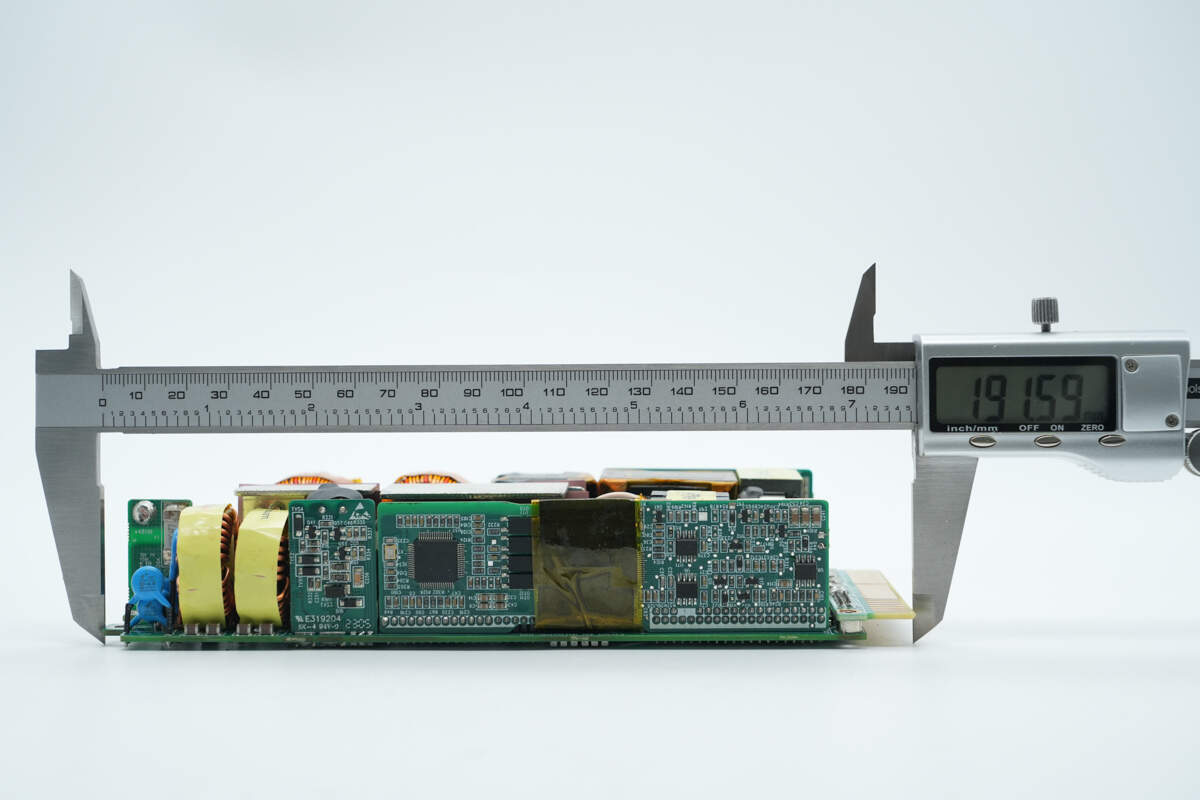

PCBA模块长度约为191.6mm。

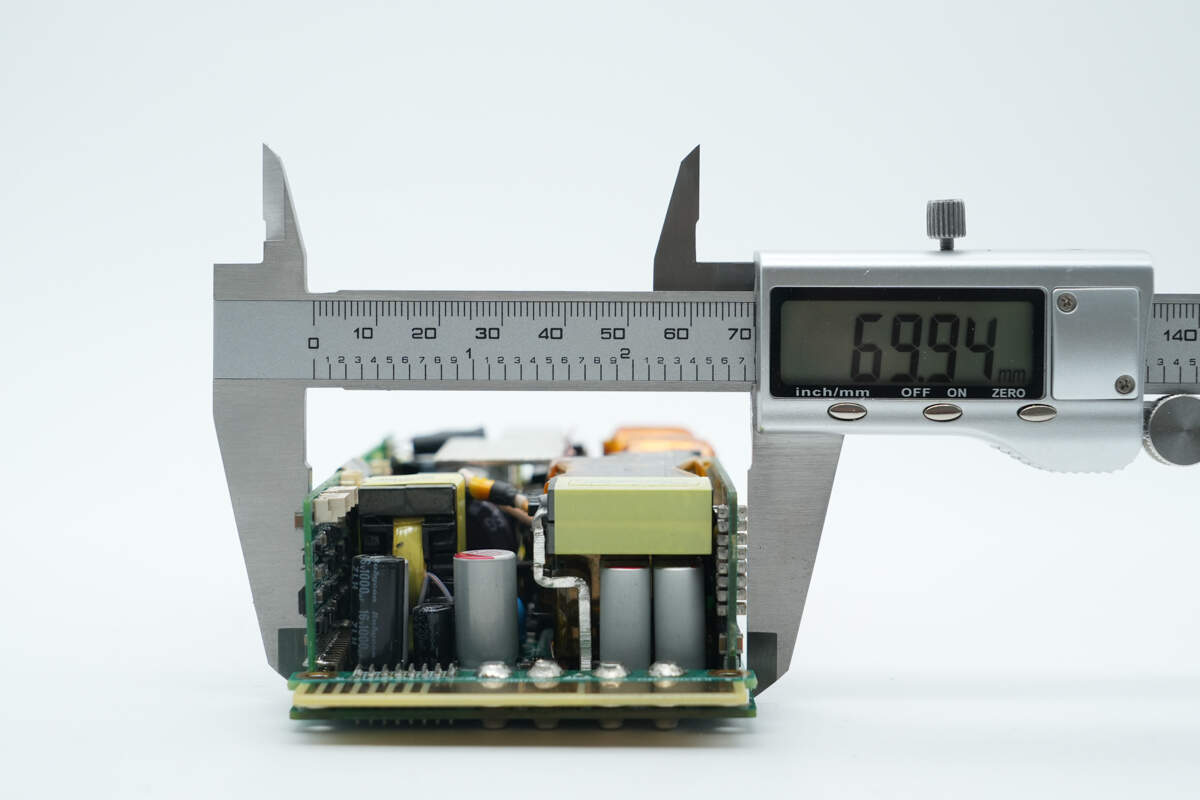

PCBA模块宽度约为69.9mm。

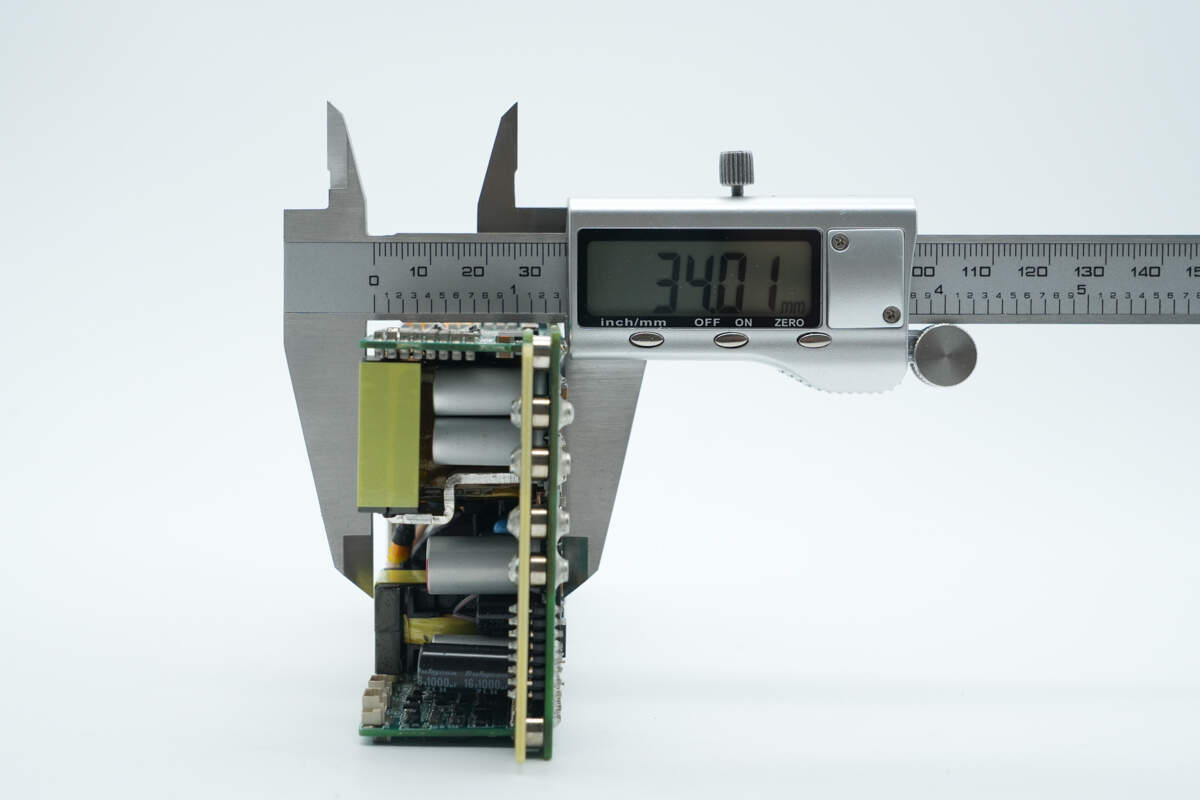

PCBA模块厚度约为34mm。

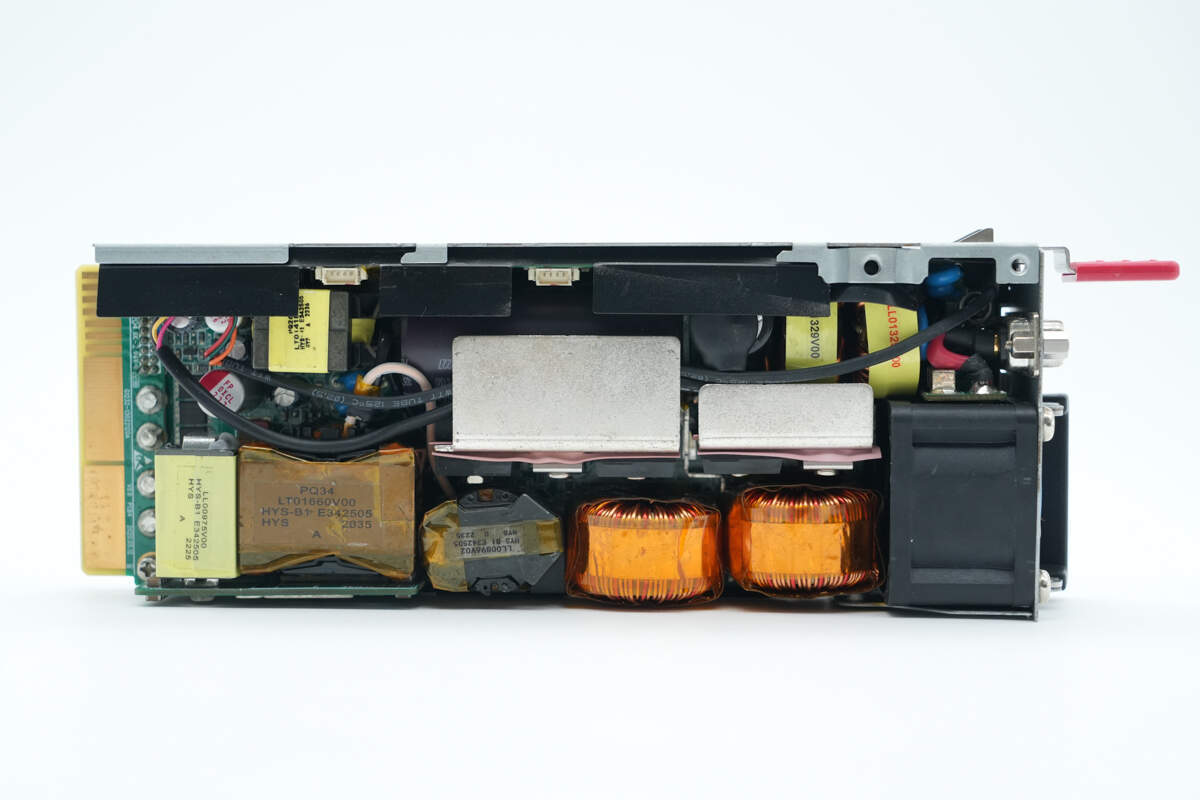

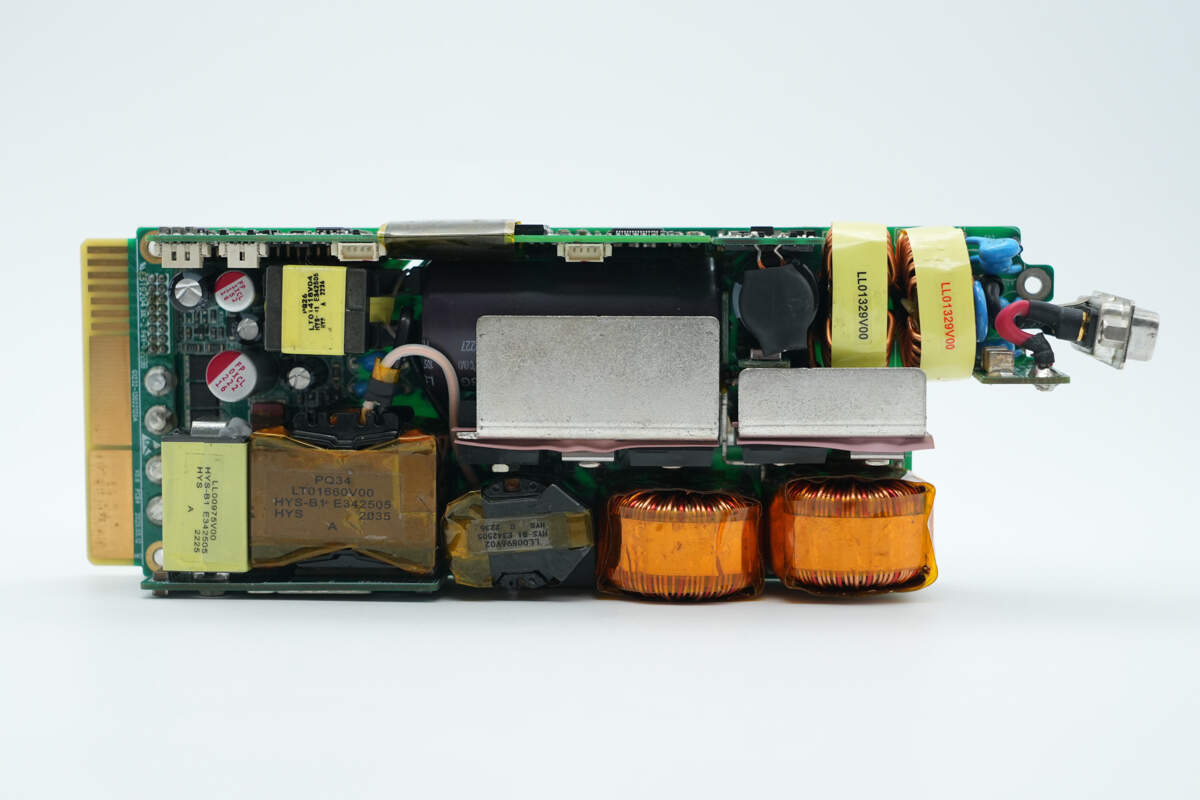

PCBA模块正面一览，右侧上方为直流输入端，设有输入插座，焊接连接到垂直小板，小板上设有保险丝。输入端设有Y电容，压敏电阻，共模电感，NTC热敏电阻，VBUS开关管小板和滤波电容。

下方设有升压开关管和整流管，右下方设有两颗升压电感。电感左侧为谐振电感，变压器和滤波电感。左上方设有待机电源变压器和滤波电容，上方顶部设有控制小板。

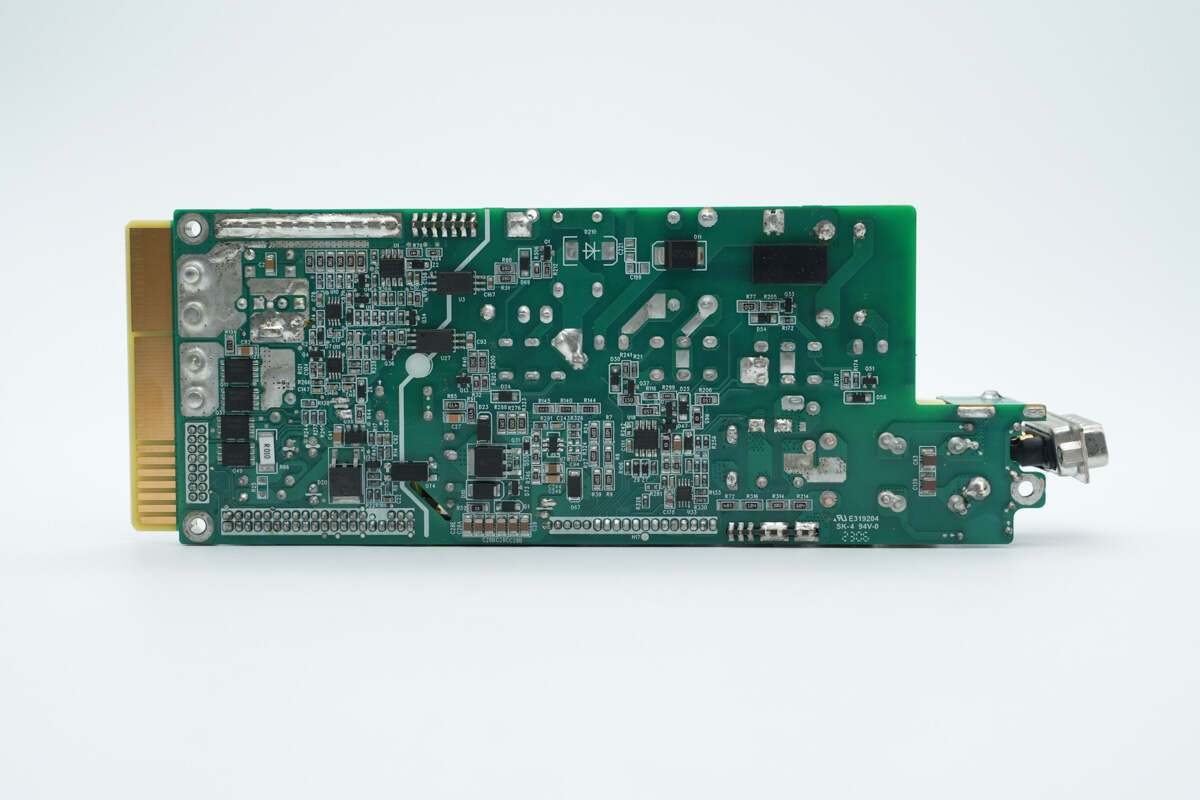

PCBA模块背面设有栅极驱动器，运放，待机电源主控，待机电源开关管，隔离驱动器，反馈光耦，整流二极管和输出控制管。

焊接拆下PCBA模块的小板和功率管等器件，继续进行拆解。

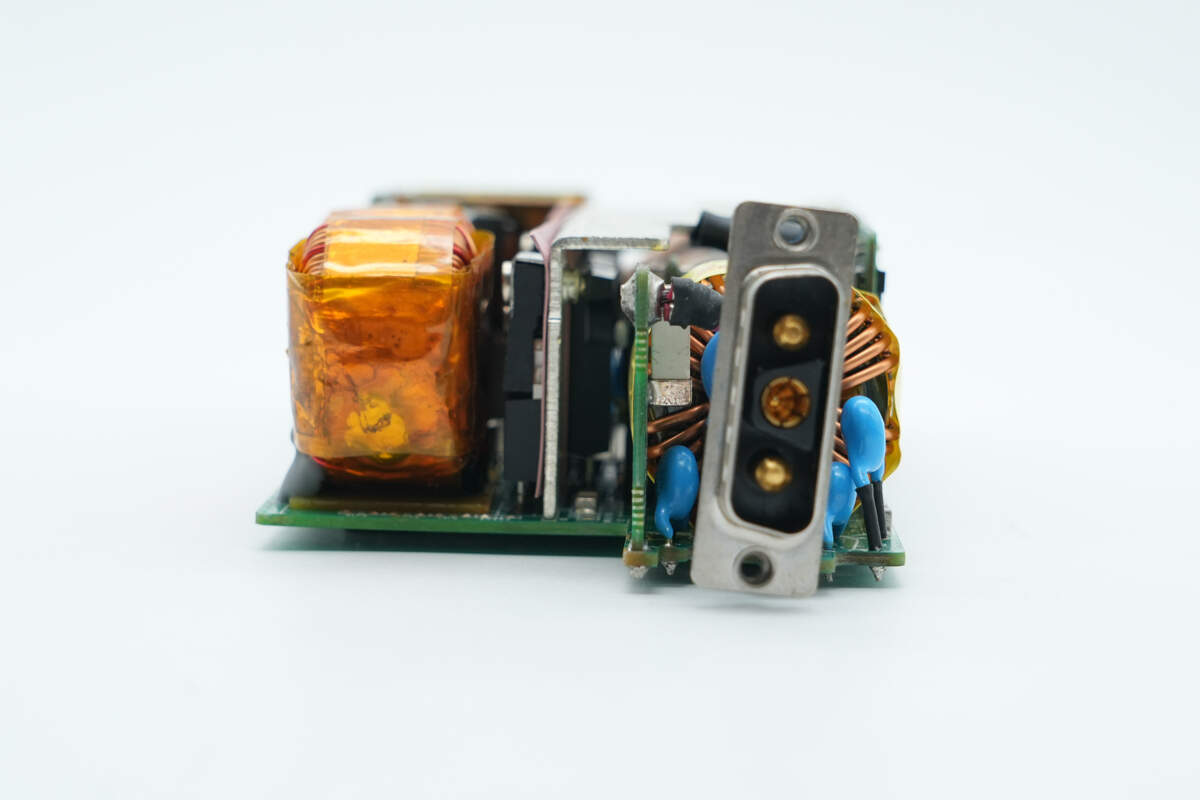

输入端设有电源插座，保险丝，Y电容，共模电感，升压开关管，整流管和升压电感。

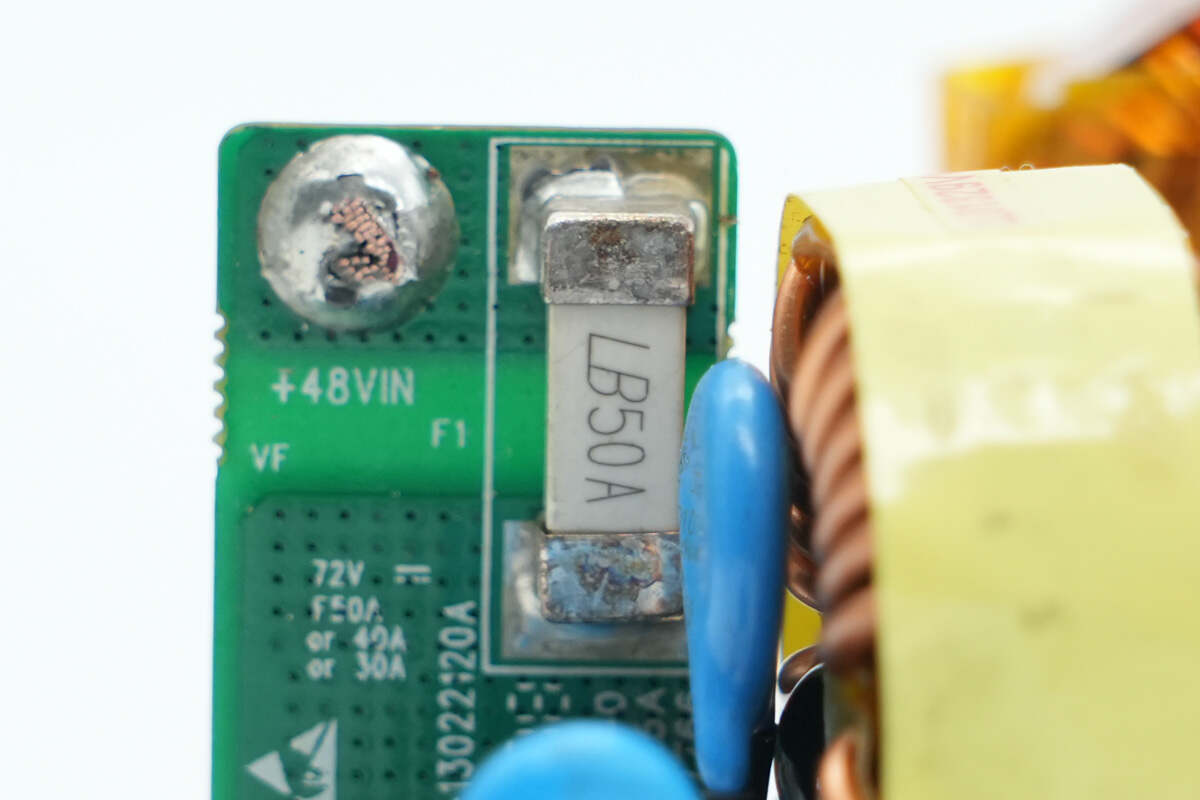

输入端贴片保险丝来自蓝宝，规格为50A。

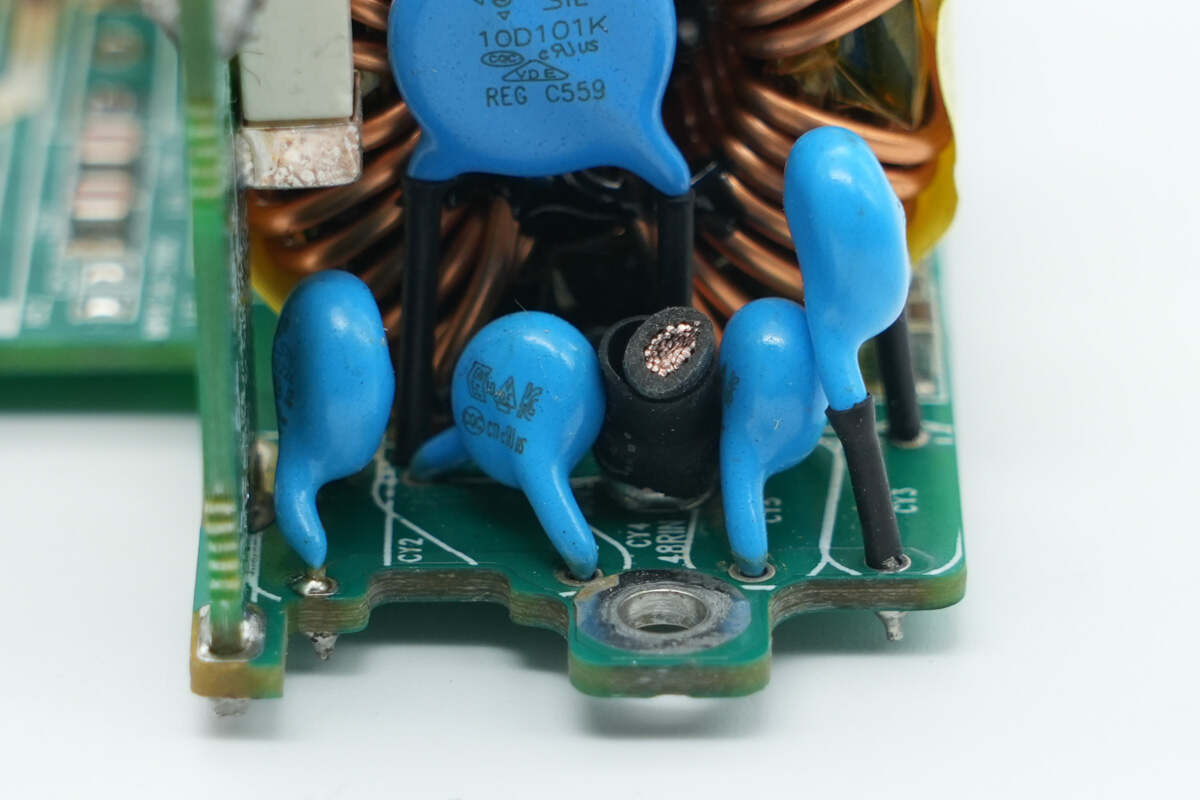

四颗蓝色Y电容特写。

蓝色Y电容来自松田电子。

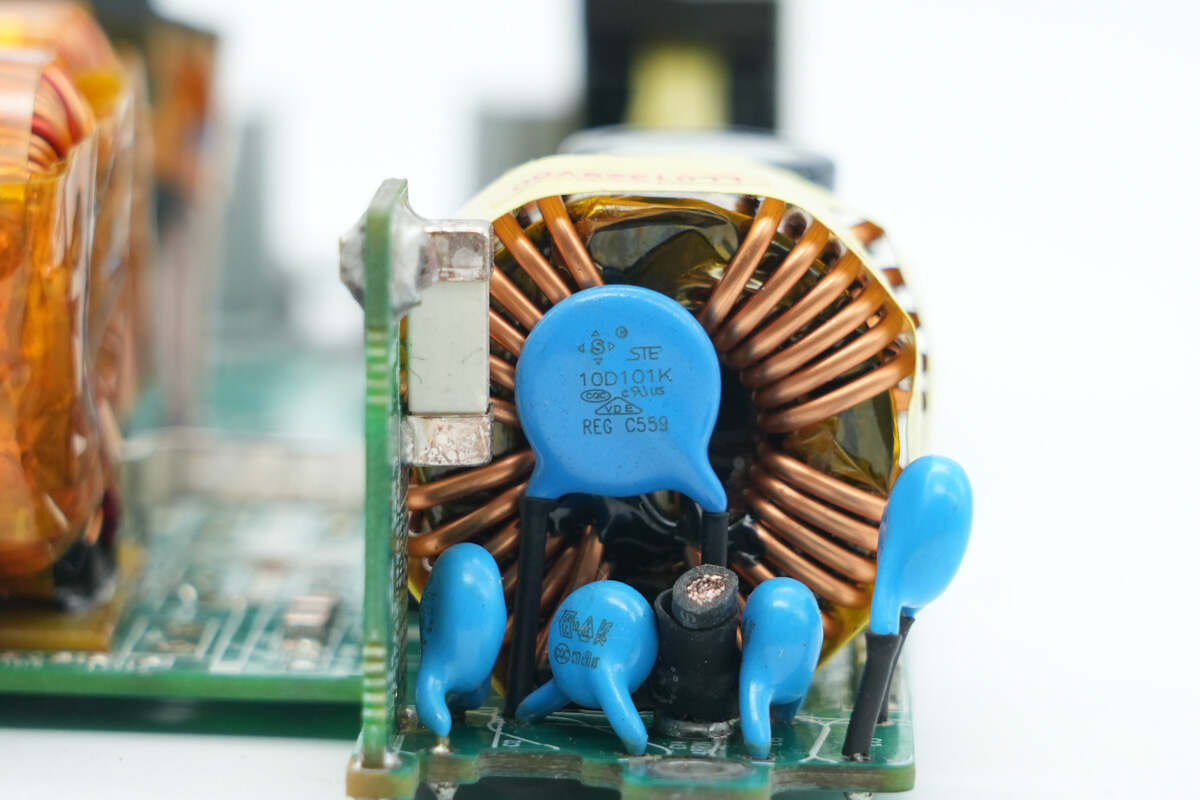

压敏电阻来自松田电子，规格10D101K，用于吸收过压浪涌。

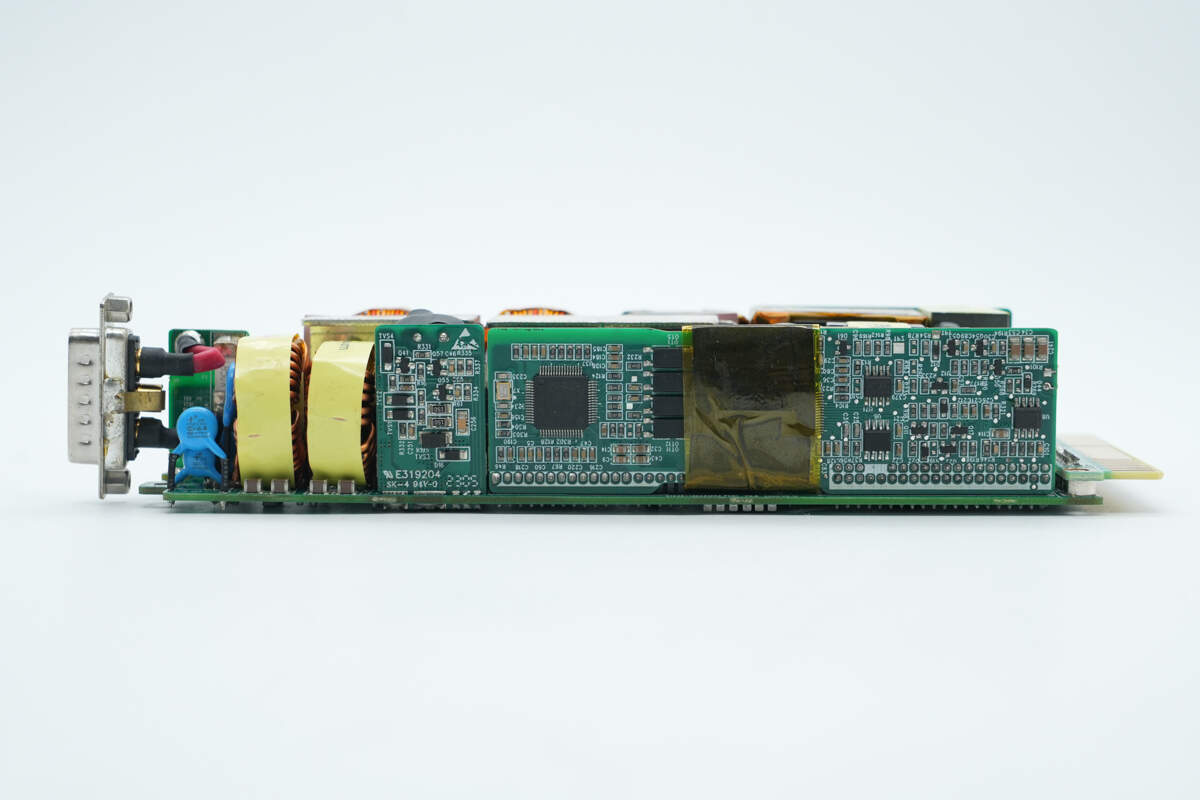

PCBA模块侧面设有共模电感，VBUS开关管小板和控制板。

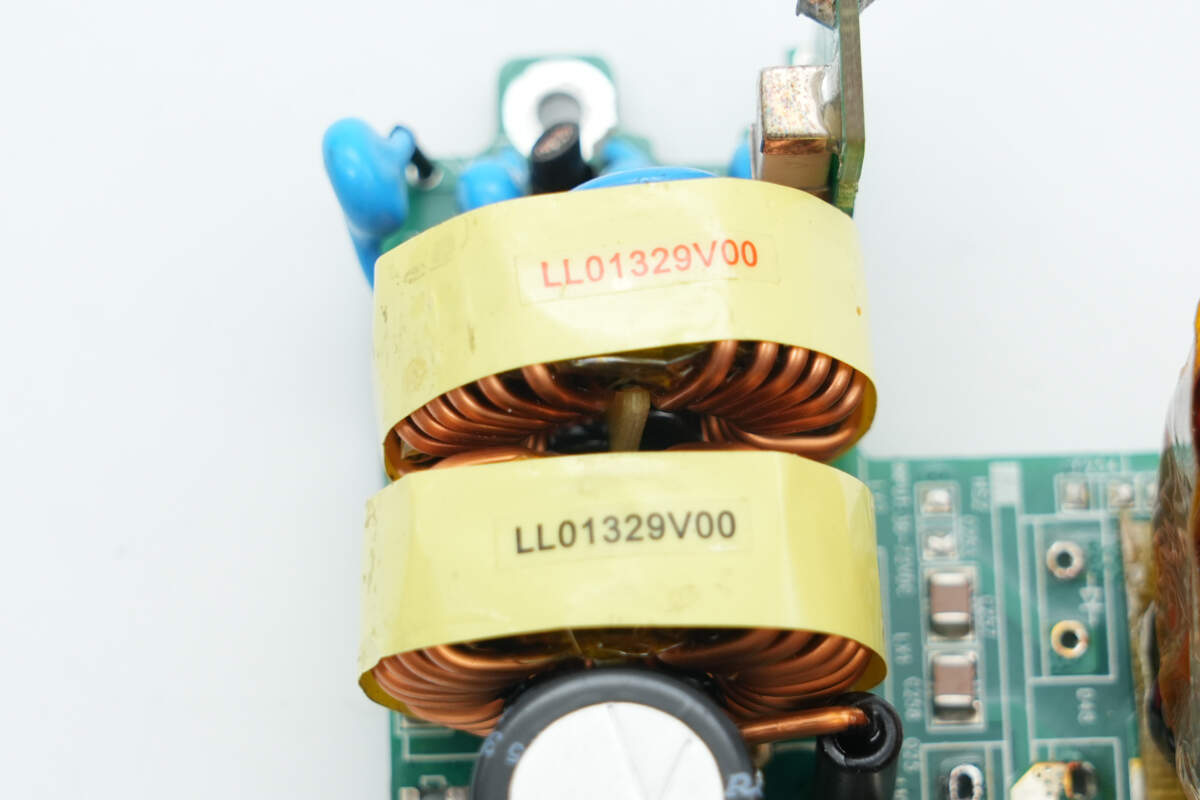

共模电感采用漆包线绕制。

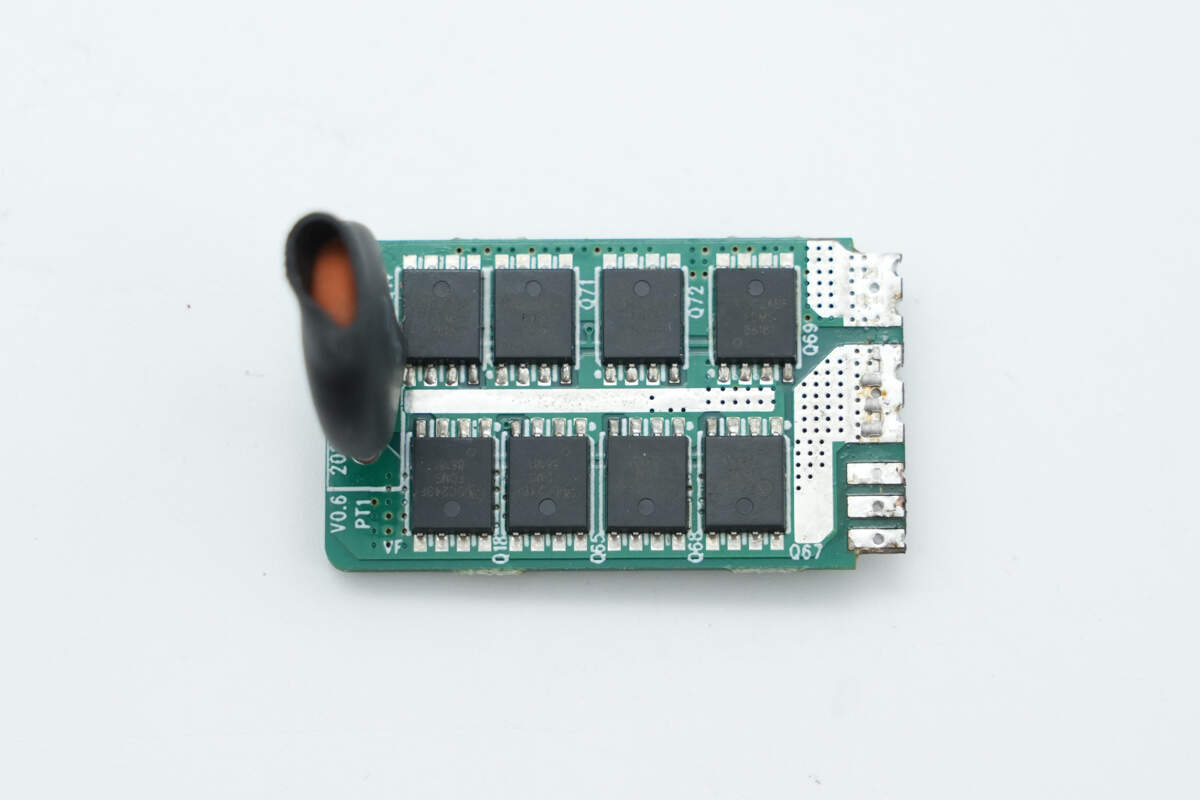

VBUS开关管焊接在垂直小板上。

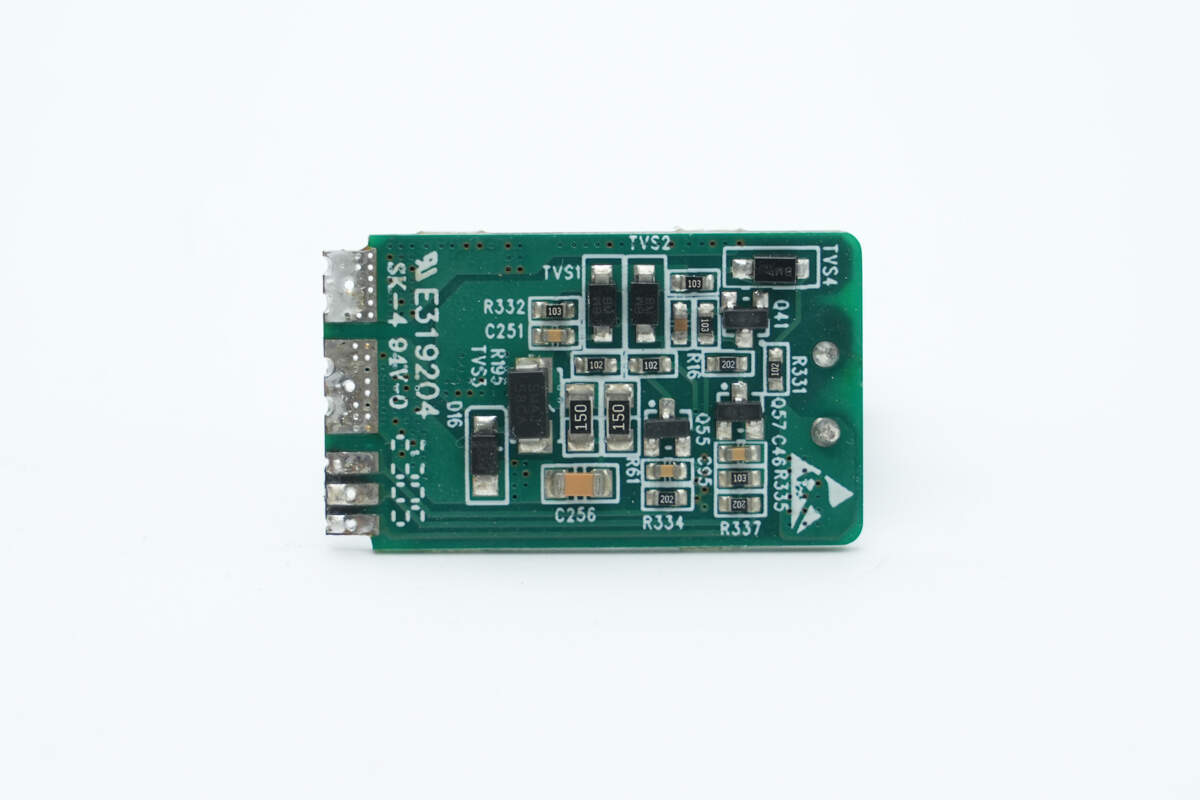

小板背面设有TVS和三极管。

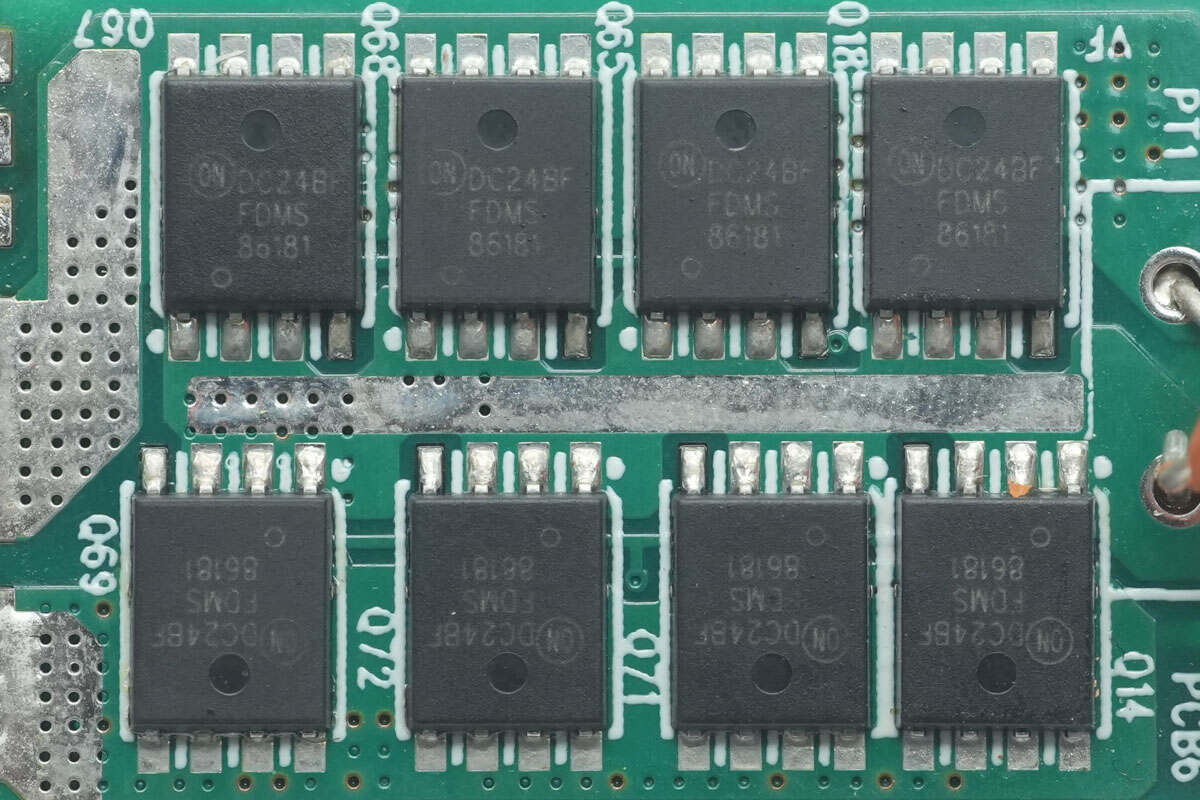

VBUS开关管来自安森美，型号FDMS86181，NMOS，耐压100V，导阻4.2mΩ，采用PQFN8封装。

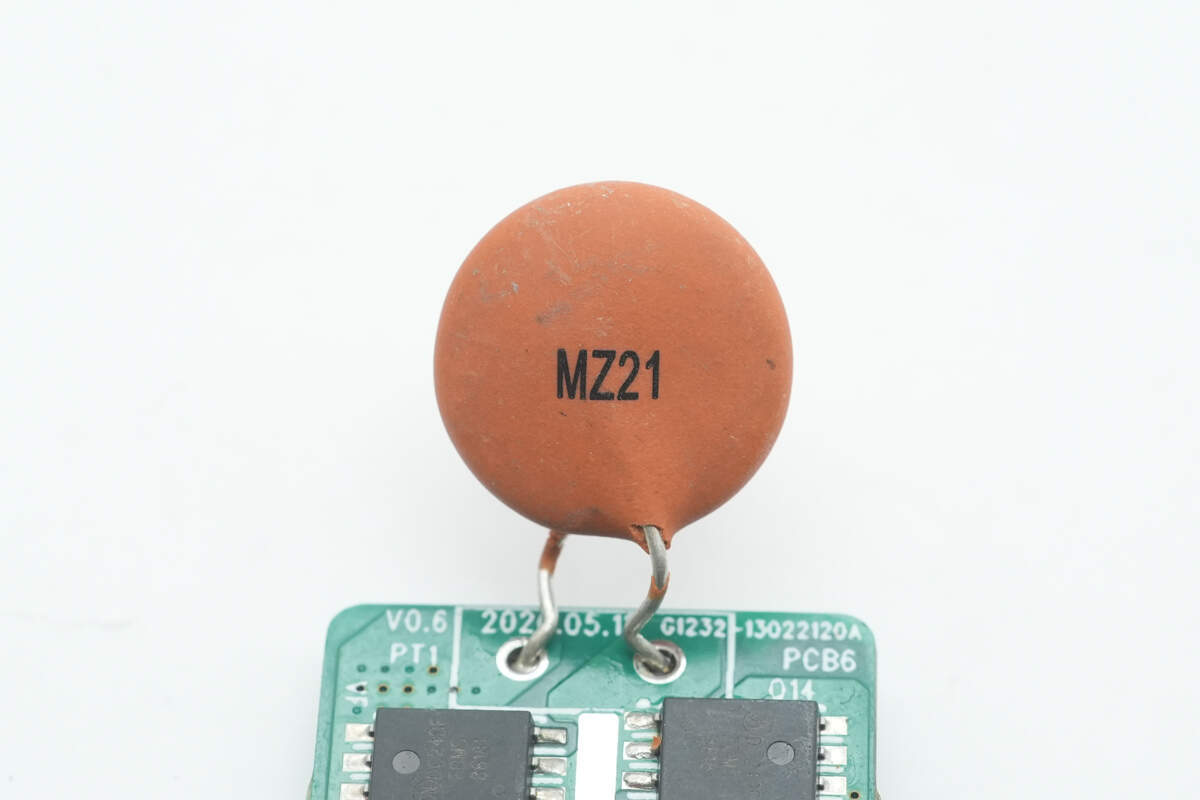

热敏电阻丝印MZ21，用于抑制上电的浪涌电流。

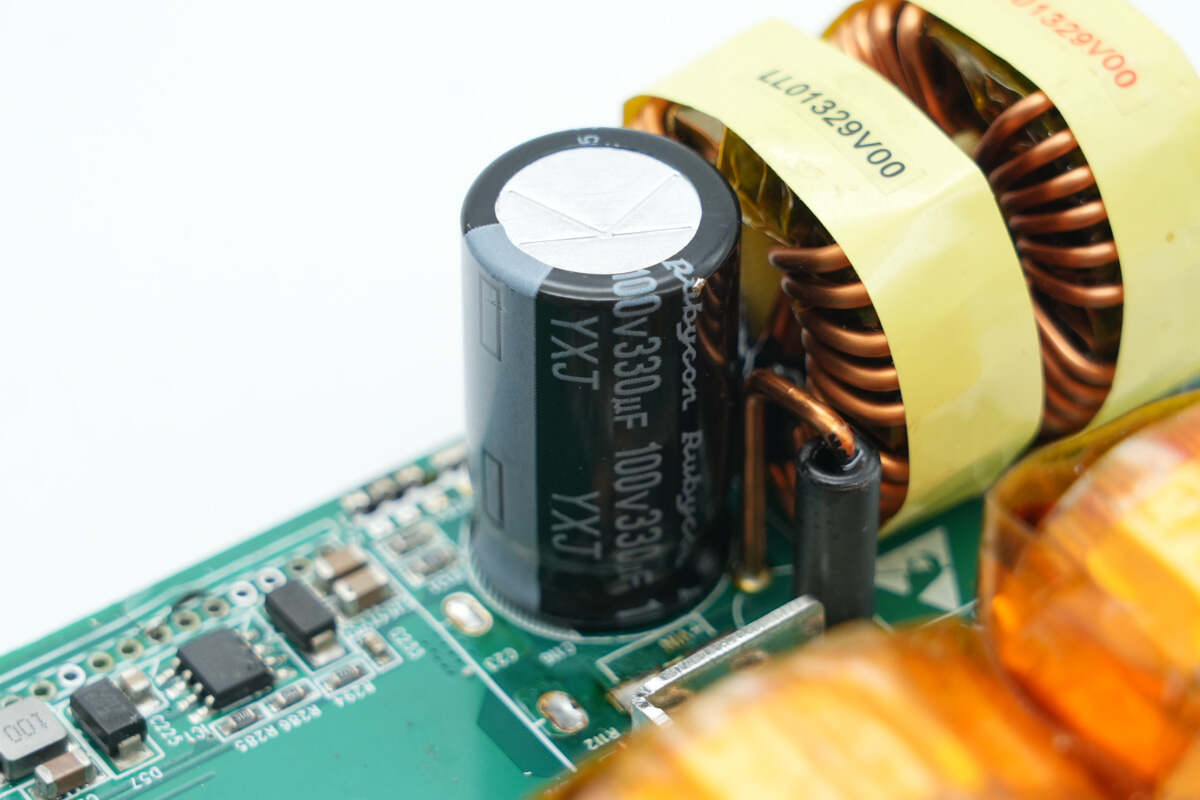

滤波电容来自红宝石，规格为100V330μF。

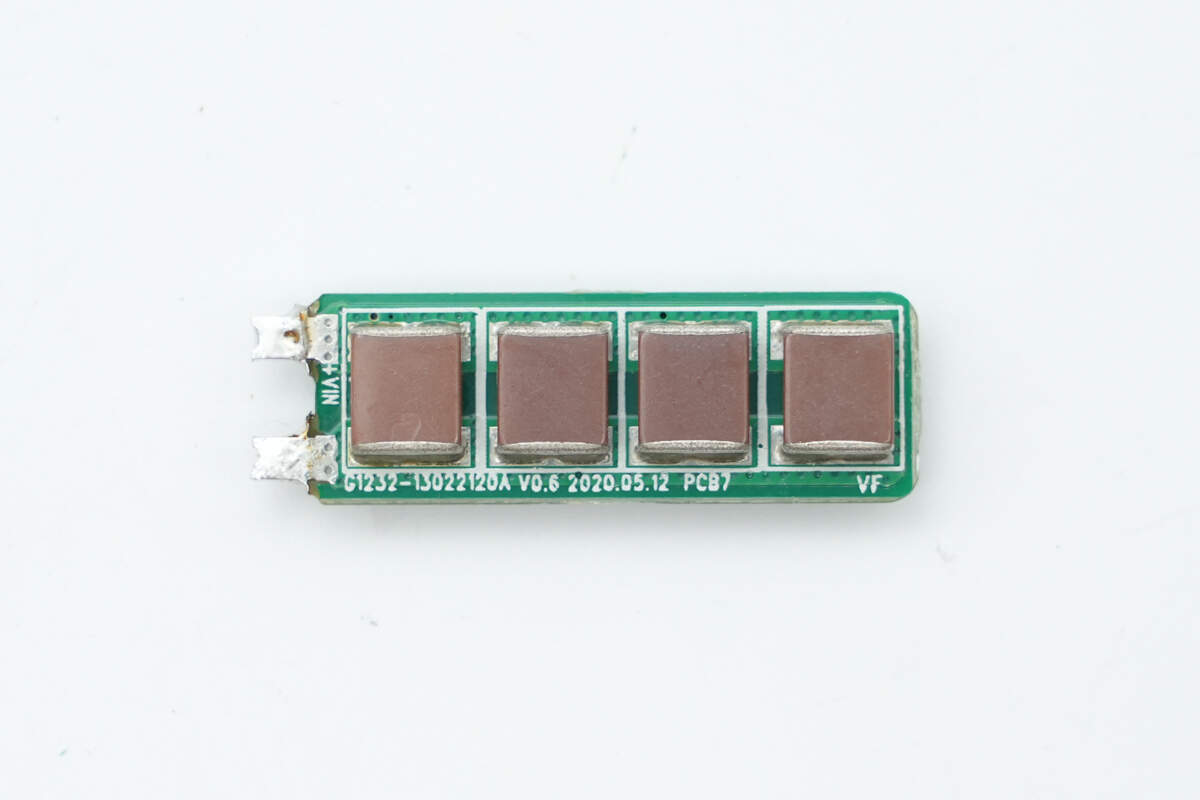

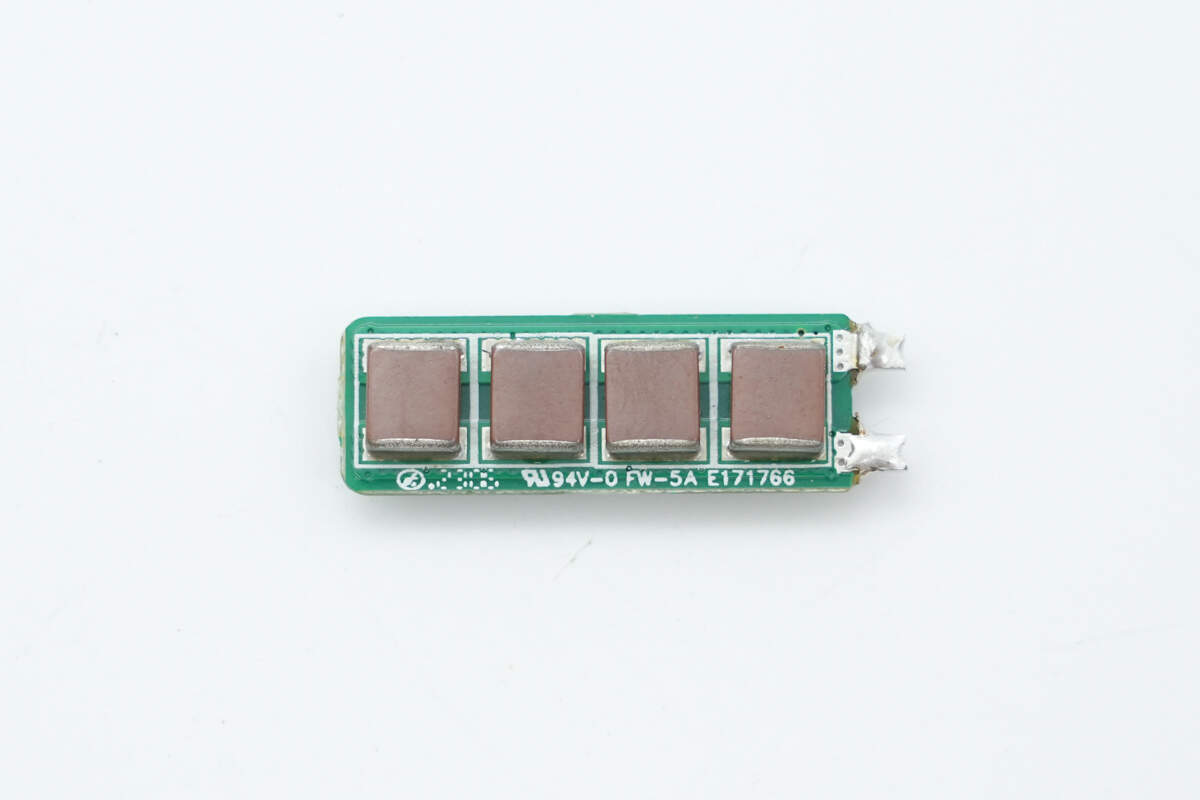

MLCC滤波电容焊接在单独的小板上。

小板正反面各焊接四颗电容。

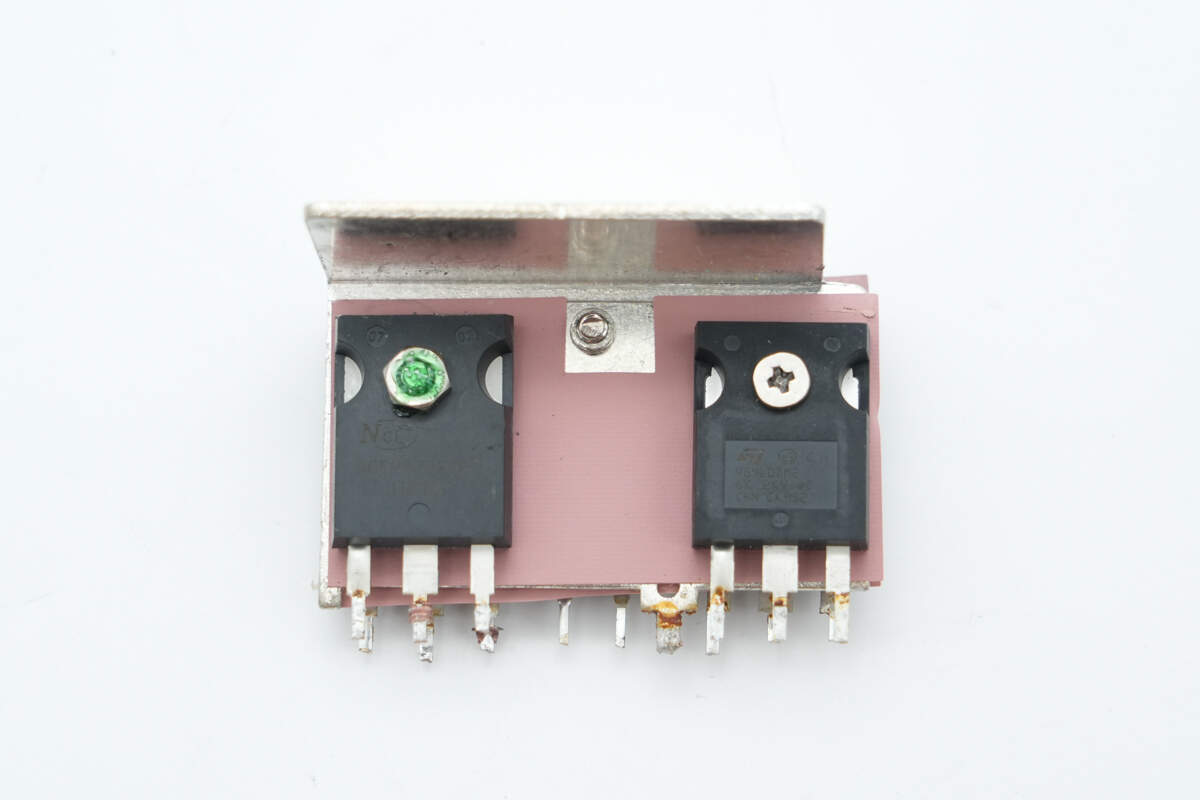

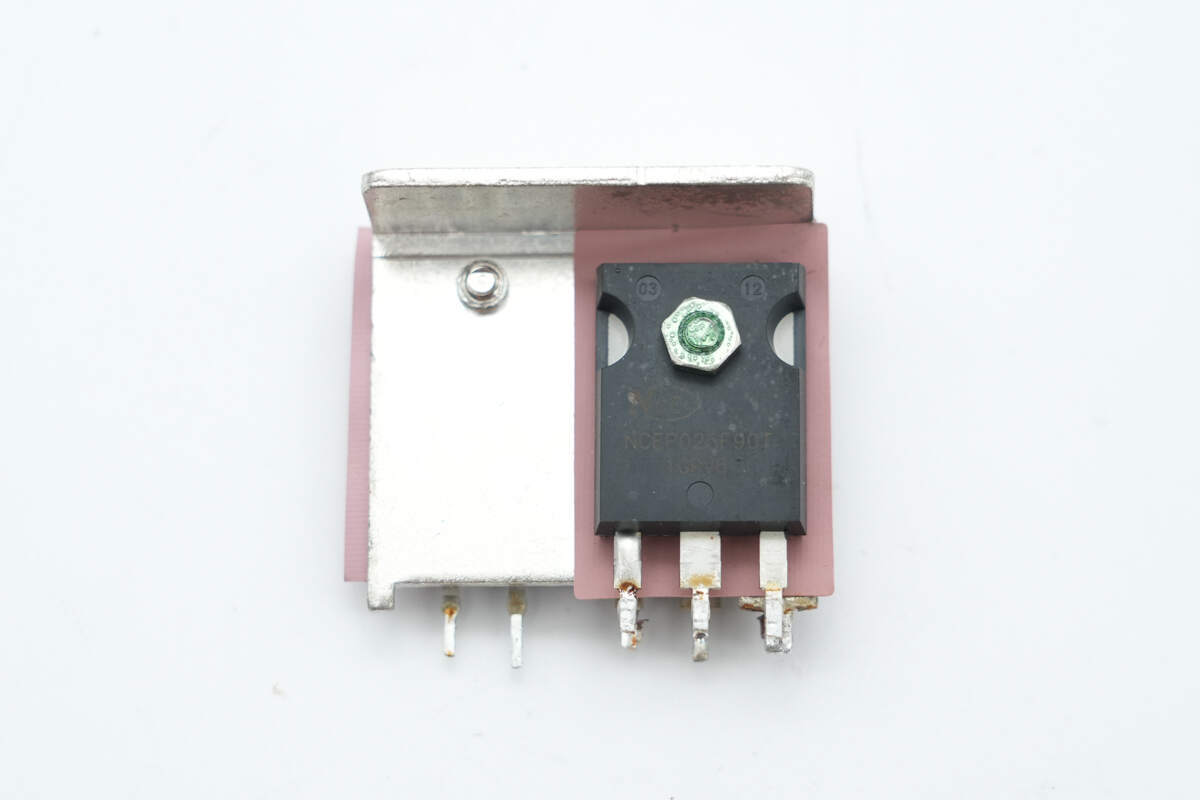

散热片正面设有LLC开关管，碳化硅二极管和升压开关管。

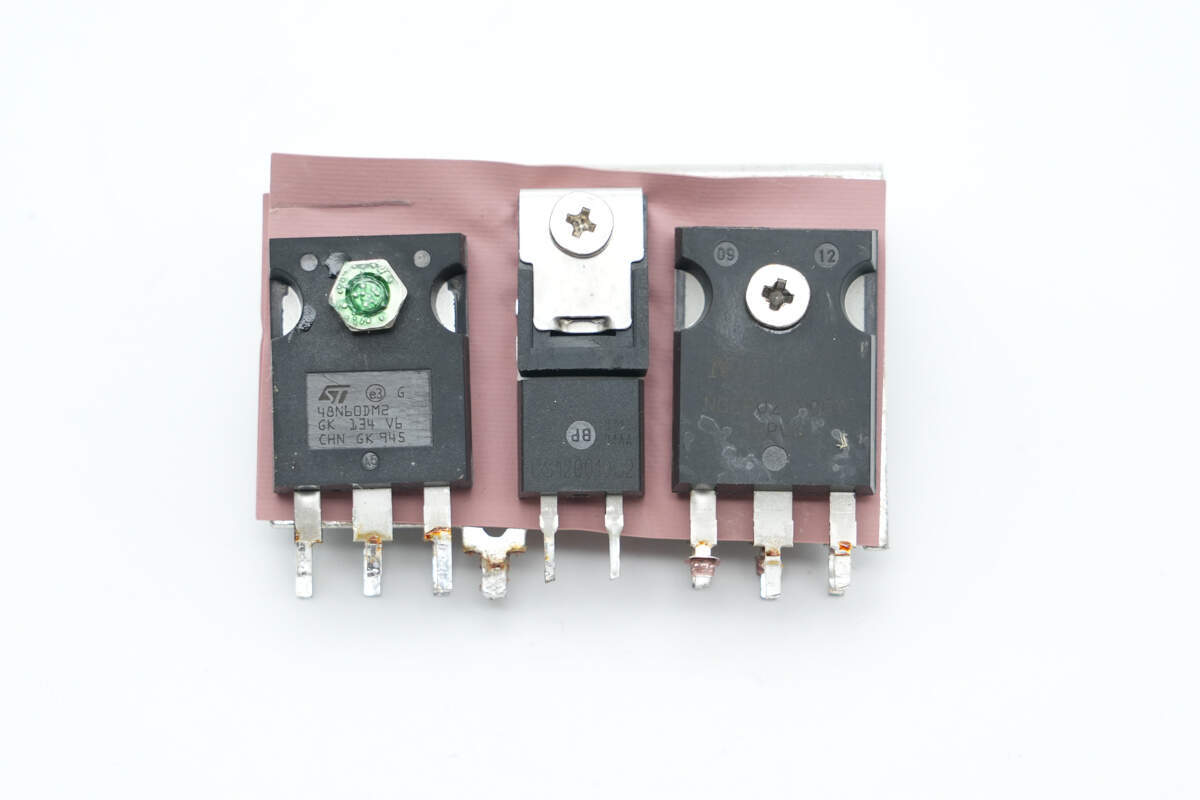

背面设有升压开关管和LLC开关管。

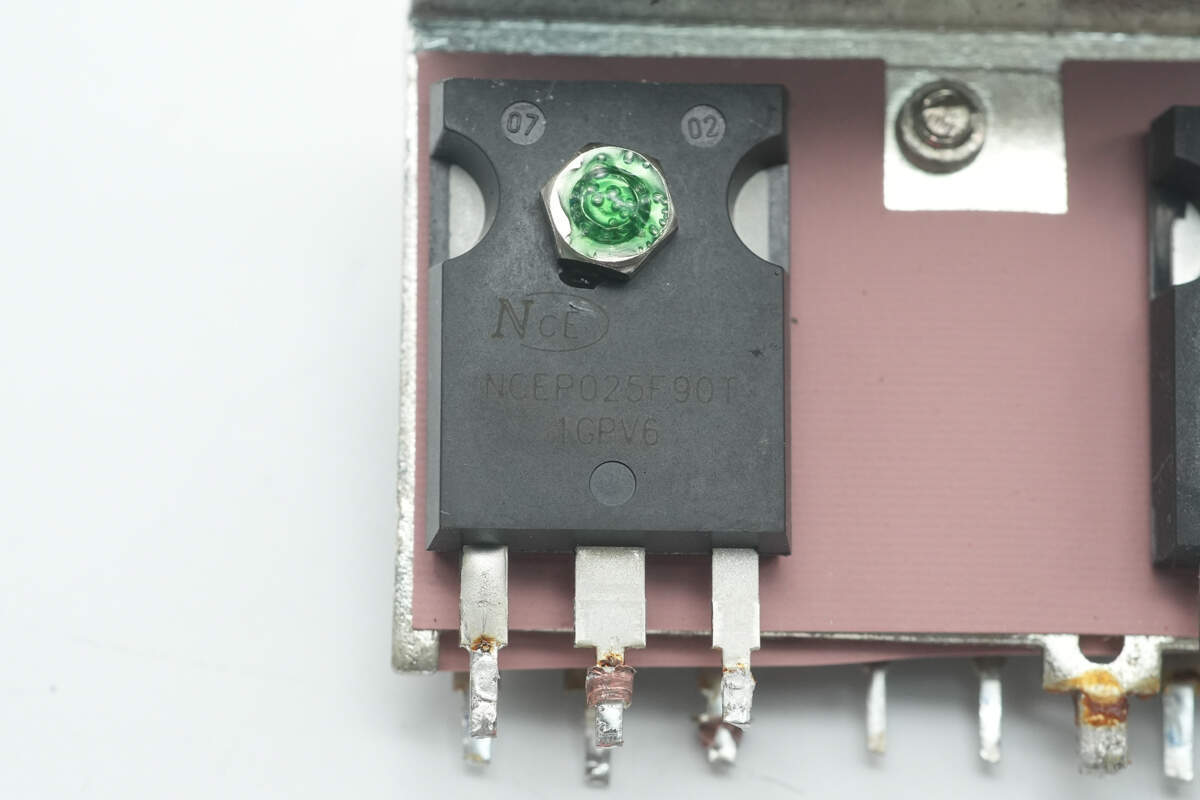

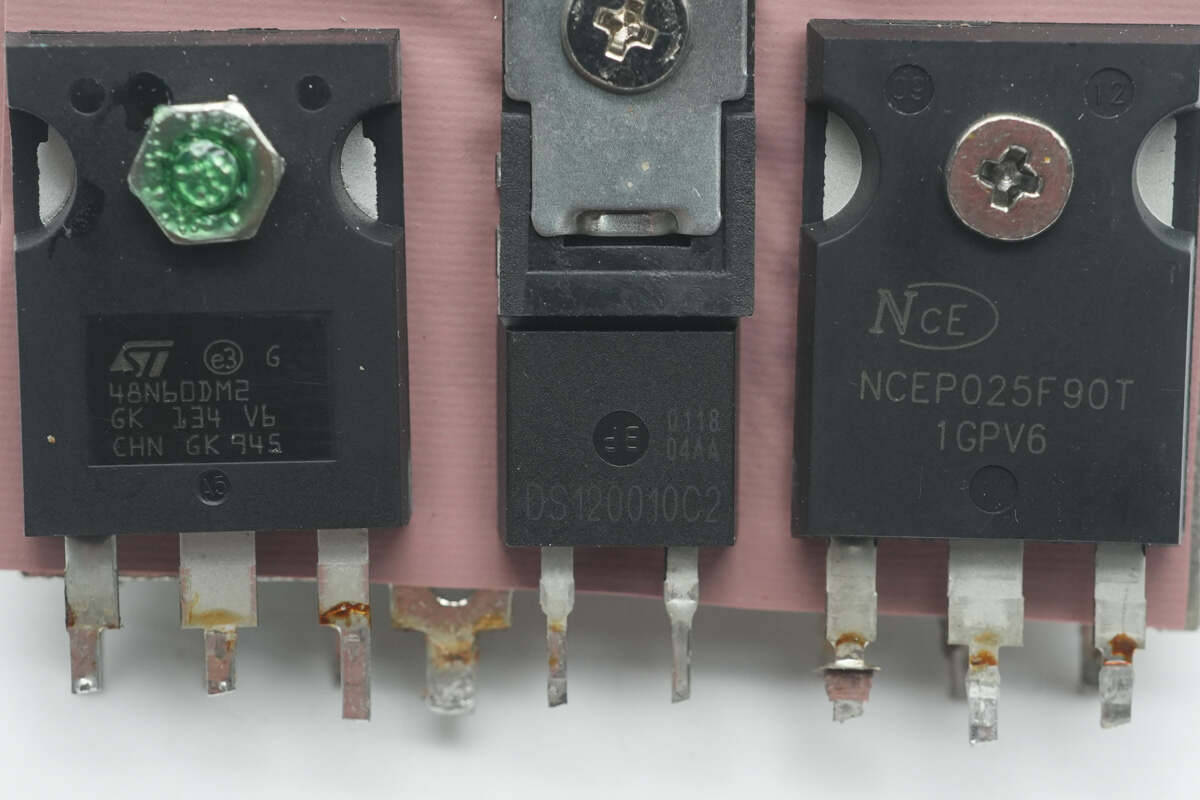

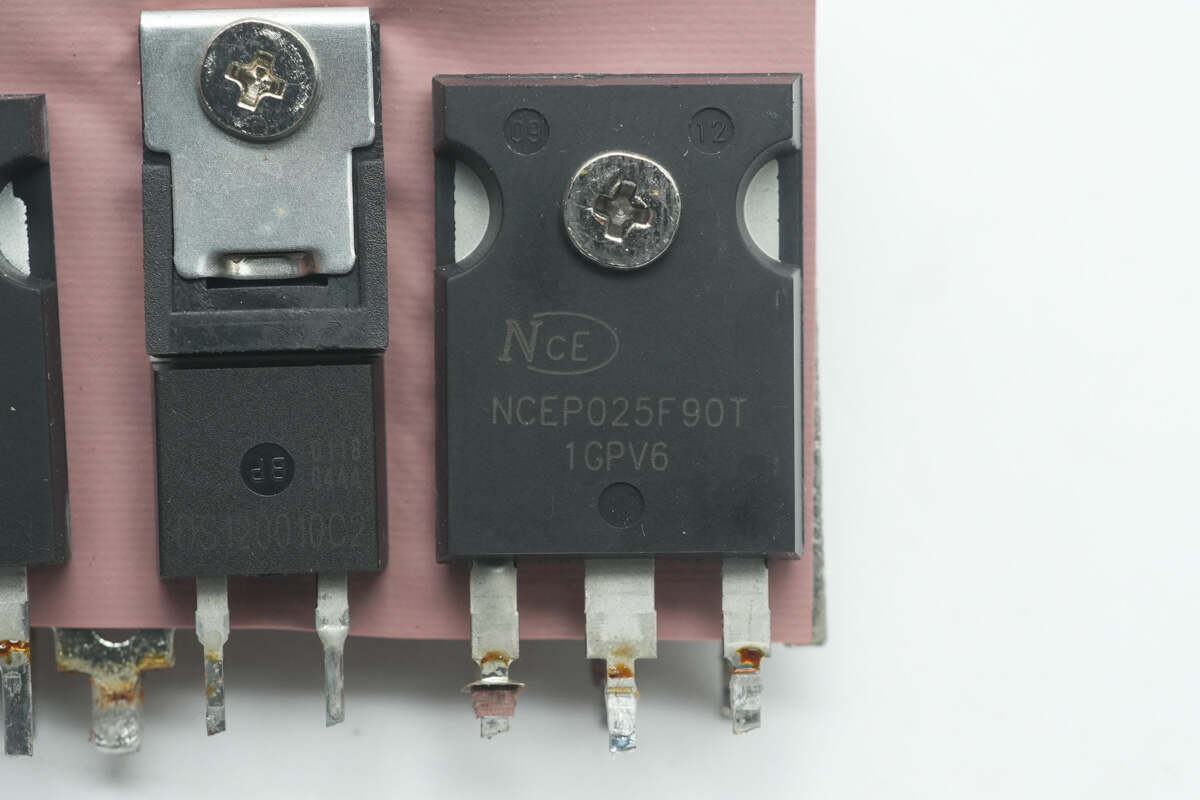

升压开关管来自新洁能，型号NCEP025F90T，NMOS，耐压250V，导阻14mΩ，采用TO-247封装。

散热片背面设有一颗同型号的开关管，两颗并联。

碳化硅二极管来自三安半导体，丝印DS120010C2，型号SDS120J010C2，规格为1200V 13A，采用TO-220-2L封装。

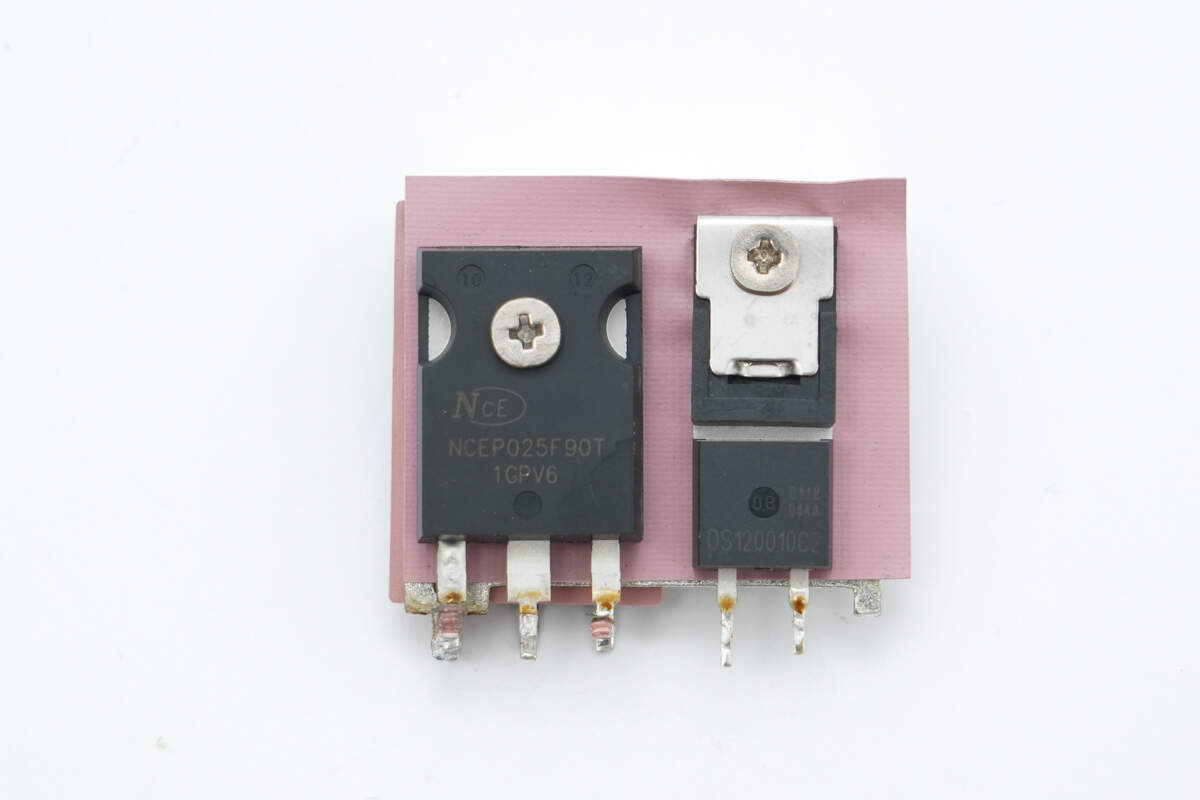

另一片散热片设有同型号的升压开关管和碳化硅二极管。

散热片背面设有同型号的升压开关管。

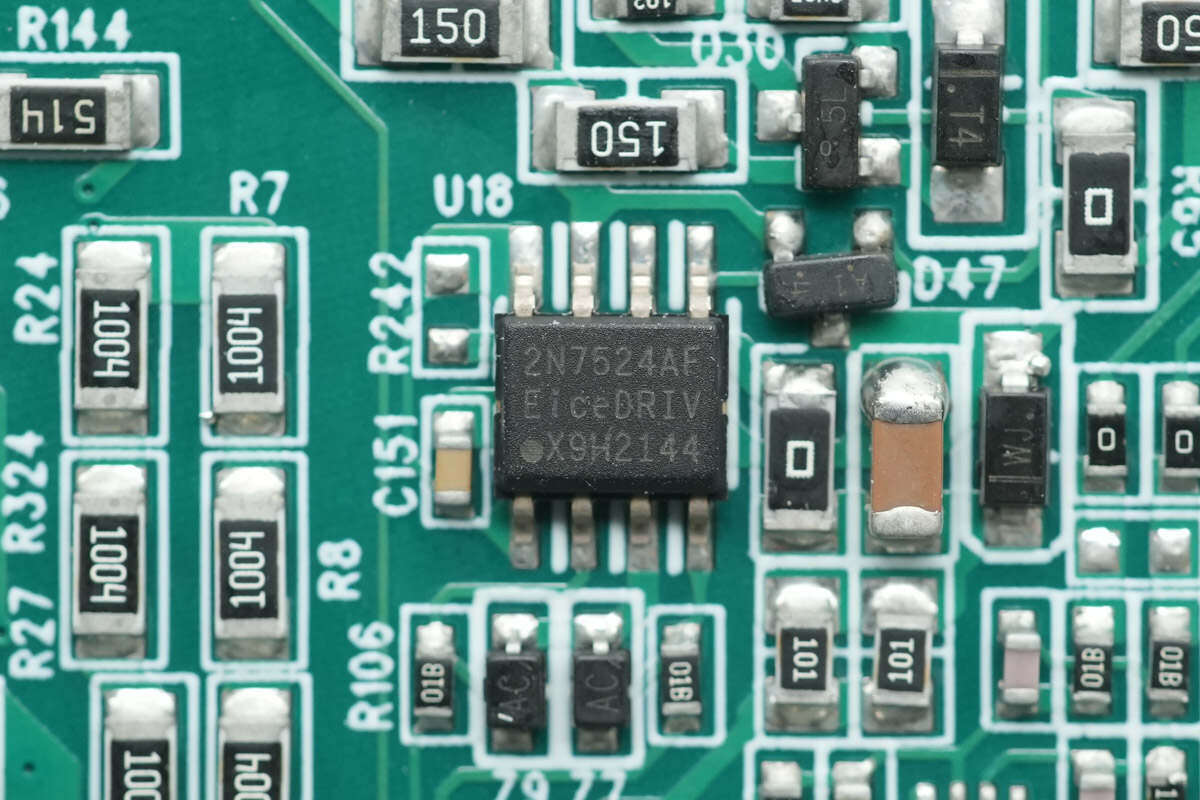

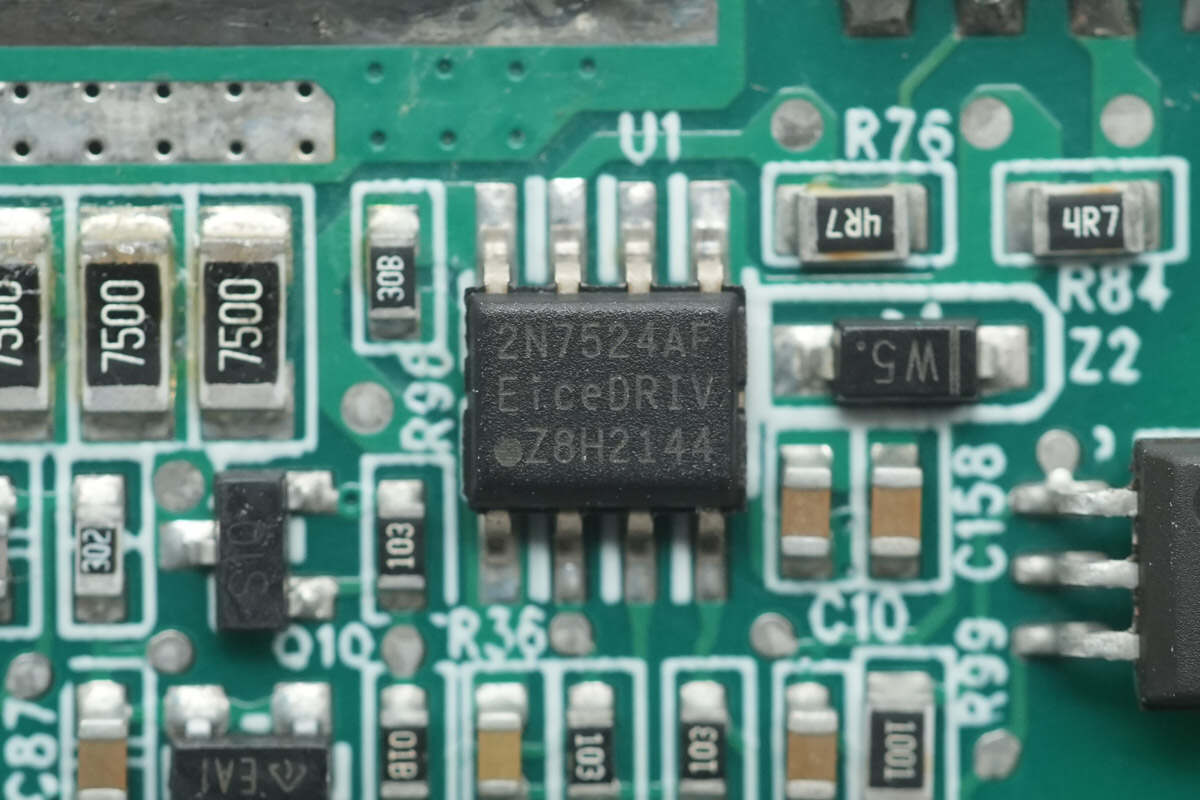

驱动器来自英飞凌，型号2EDN7524F，芯片内置两个独立的低侧驱动器，支持5A驱动电流，适用于MOS和GaN应用，采用DSO-8封装。

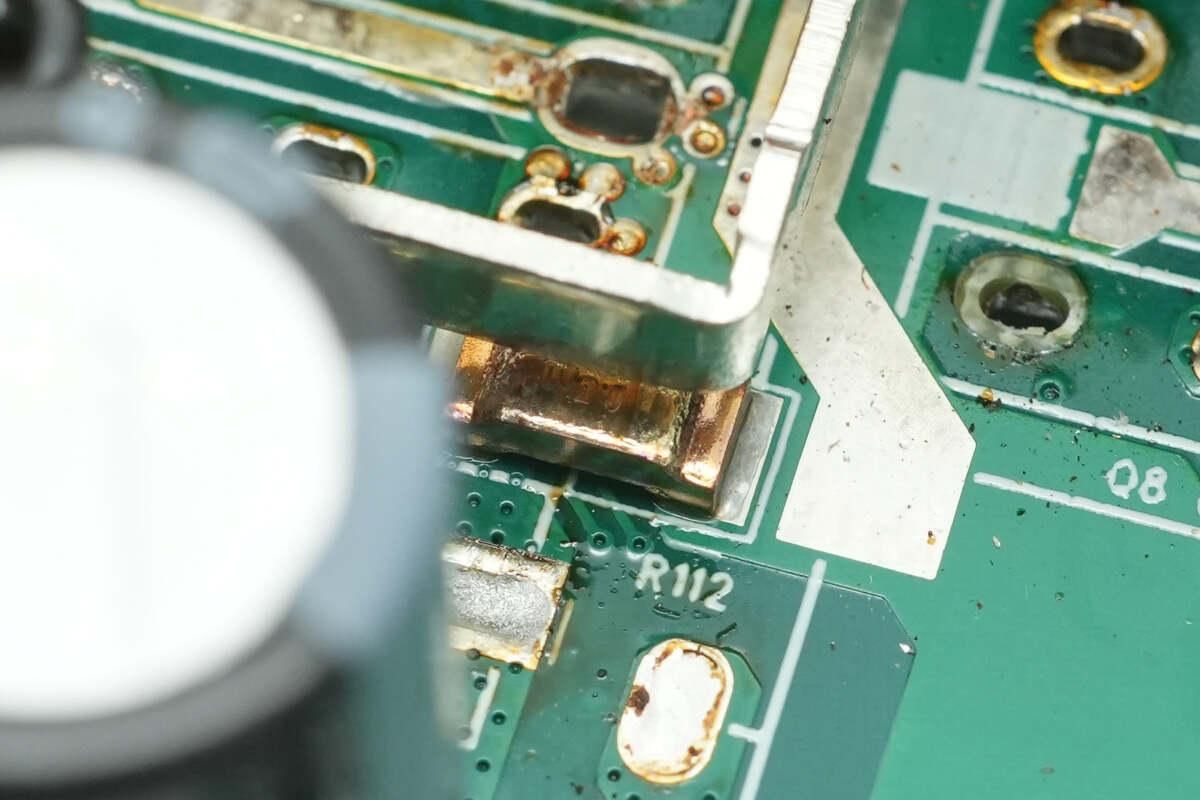

检测输入电流的取样电阻特写。

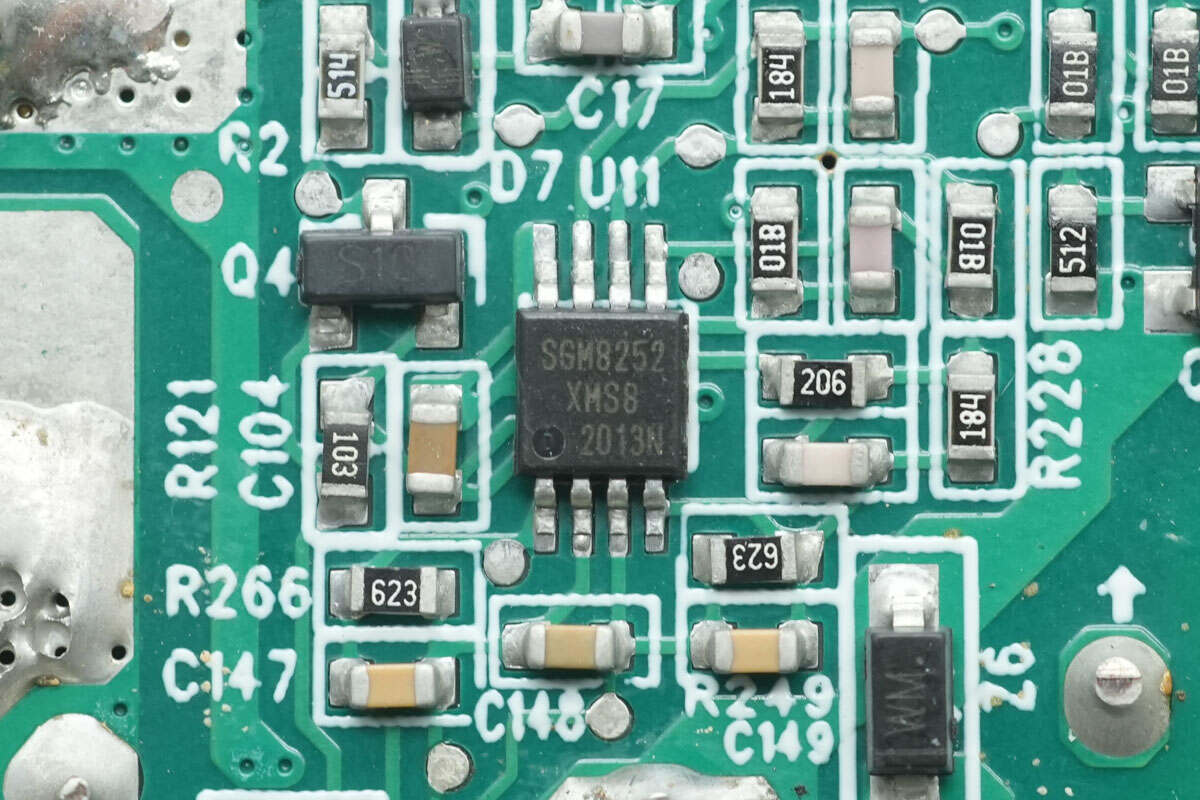

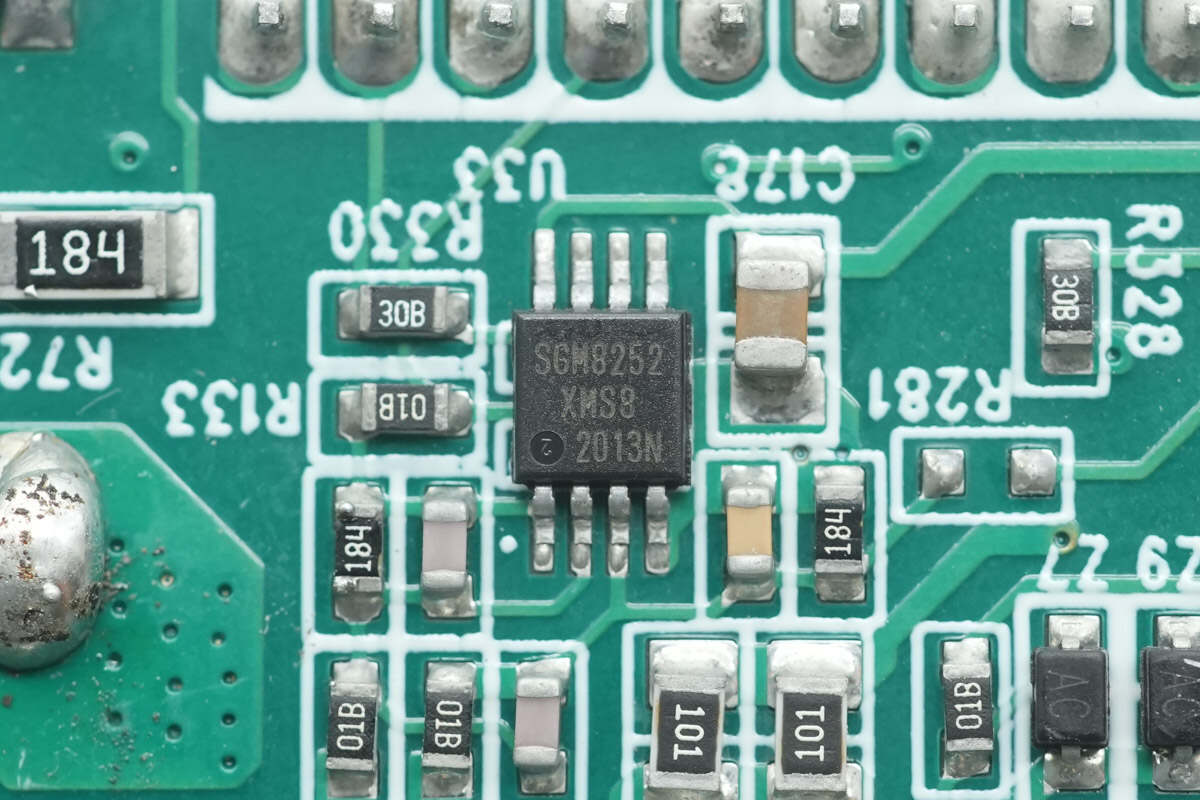

运放芯片来自圣邦，型号SGM8252，是一颗高精度低噪声轨至轨输出运算放大器，采用MSOP-8封装。

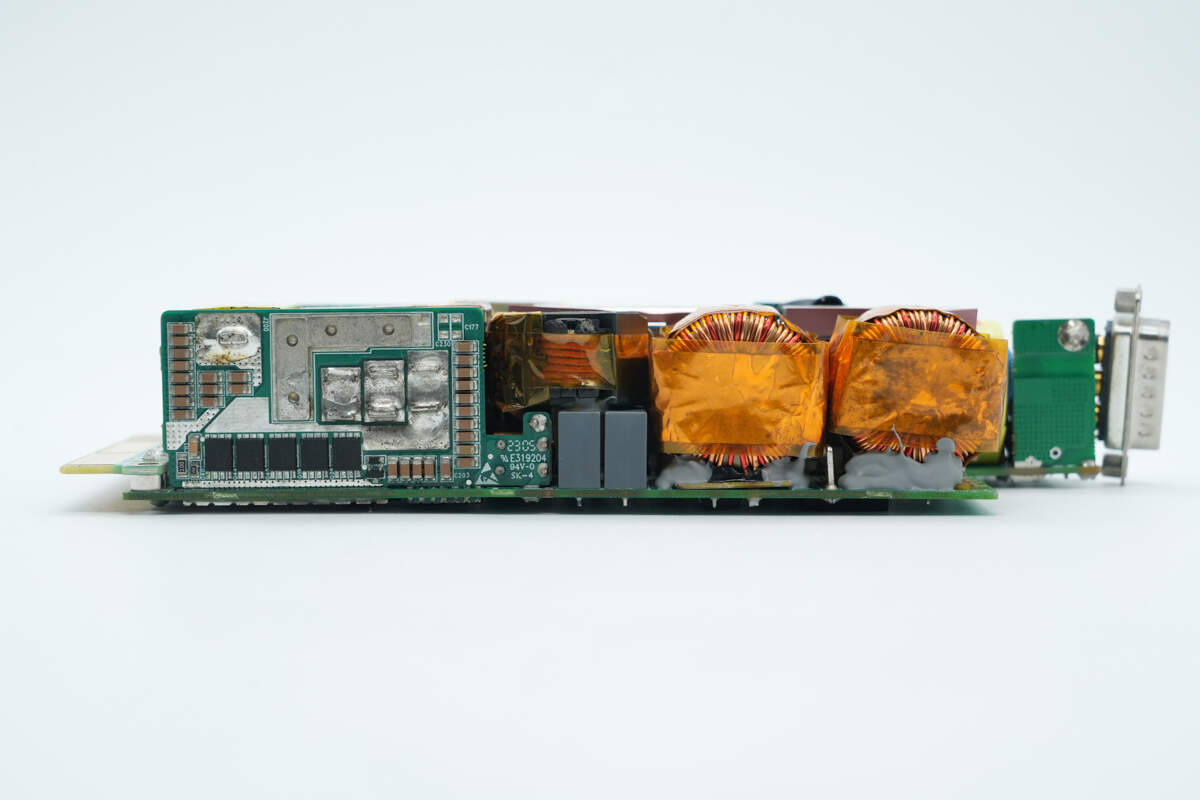

PCBA模块侧面设有同步整流小板，谐振电感，谐振电容和升压电感。

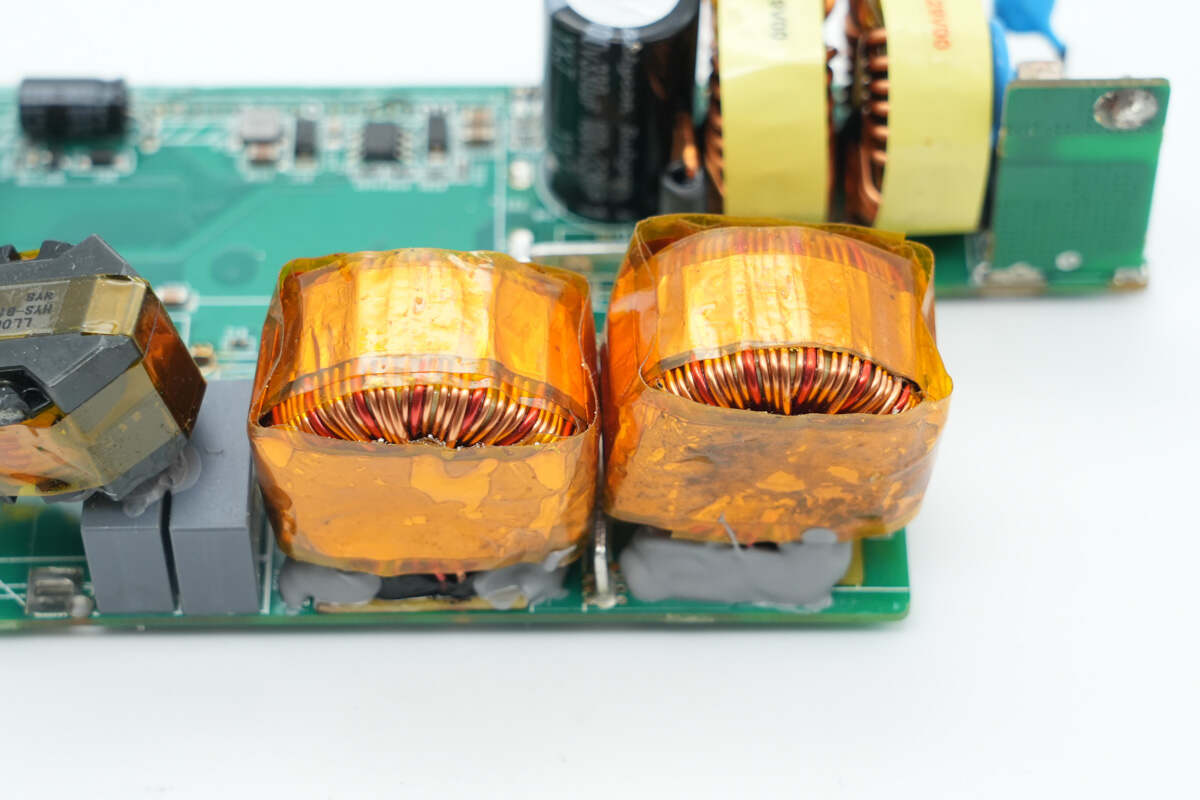

升压电感采用漆包线绕制，包裹铜箔屏蔽。

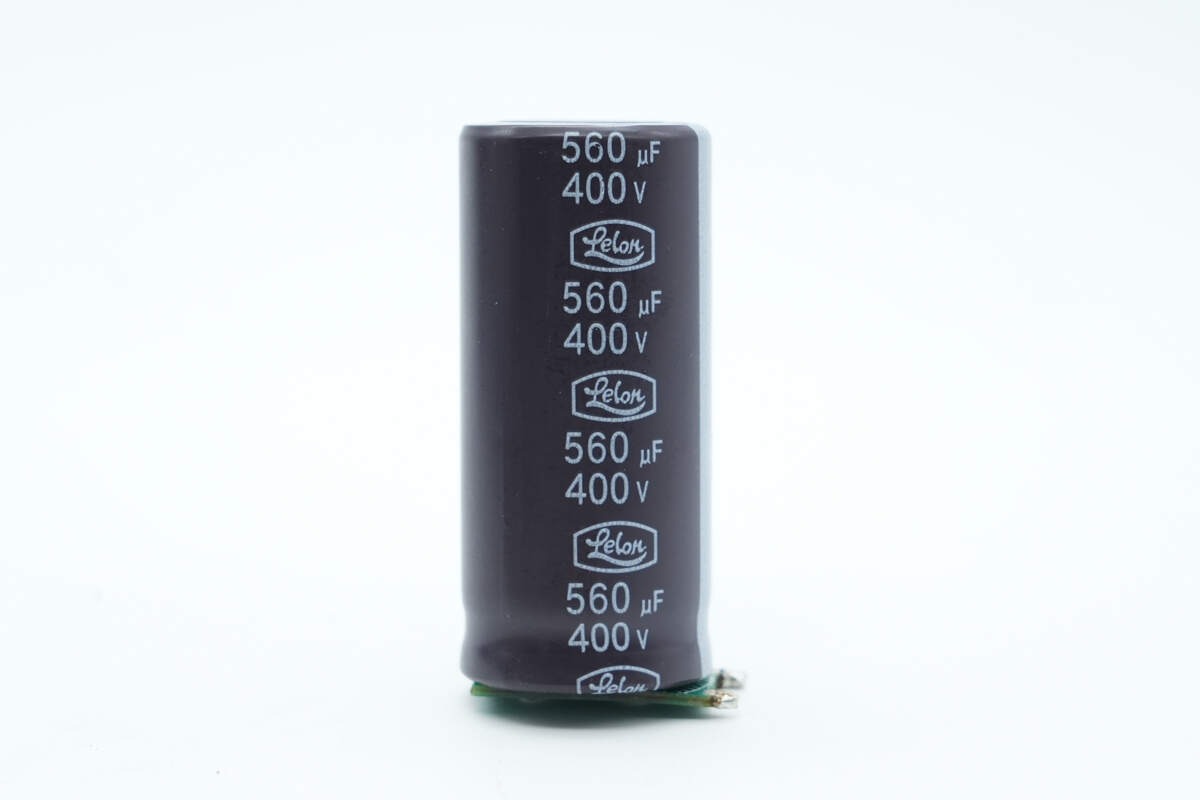

高压滤波电容来自立隆，规格为560μF400V。

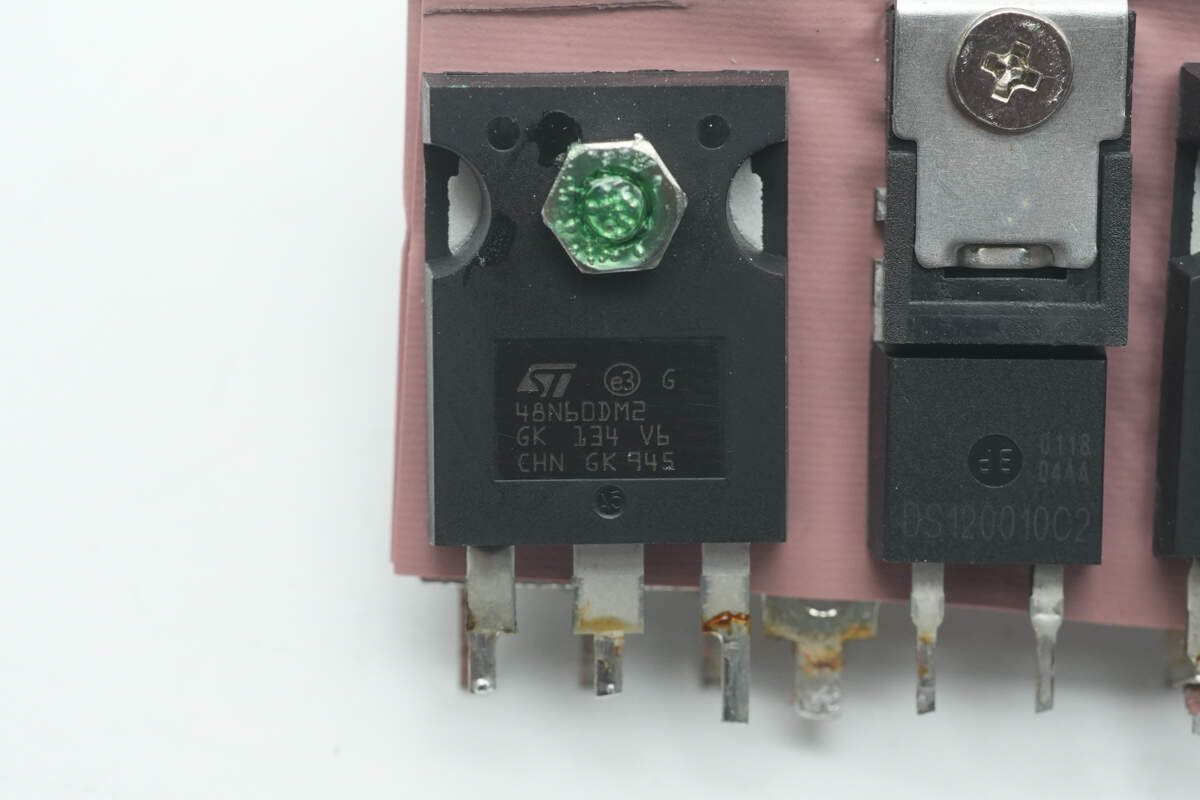

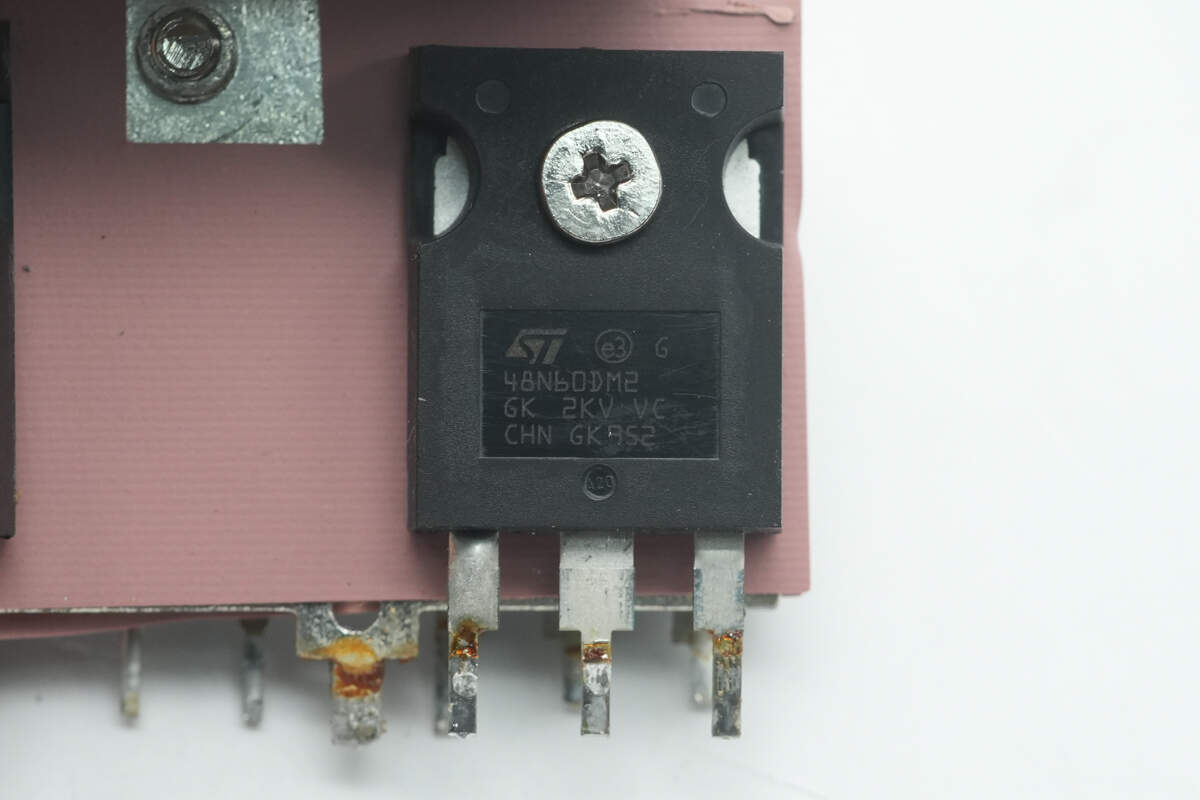

LLC开关管来自意法半导体，型号STW48N60DM2，NMOS，耐压600V，导阻65mΩ，采用TO-247封装。

另一颗LLC开关管型号相同。

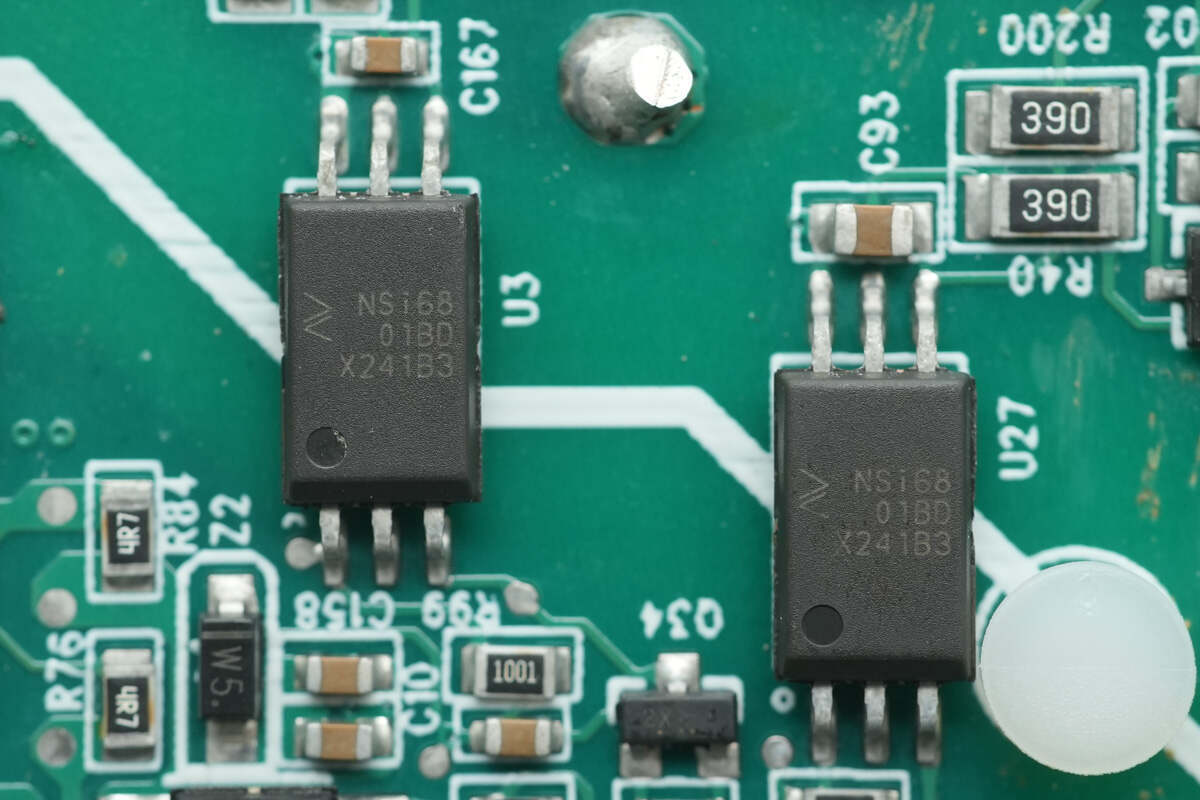

隔离驱动器来自纳芯微，型号NSi6801BD，是一颗单通道兼容光耦输入的隔离式栅极驱动器，支持IGBT，MOS和GaN应用，具备5A的峰值拉灌电流，采用SOW6封装。

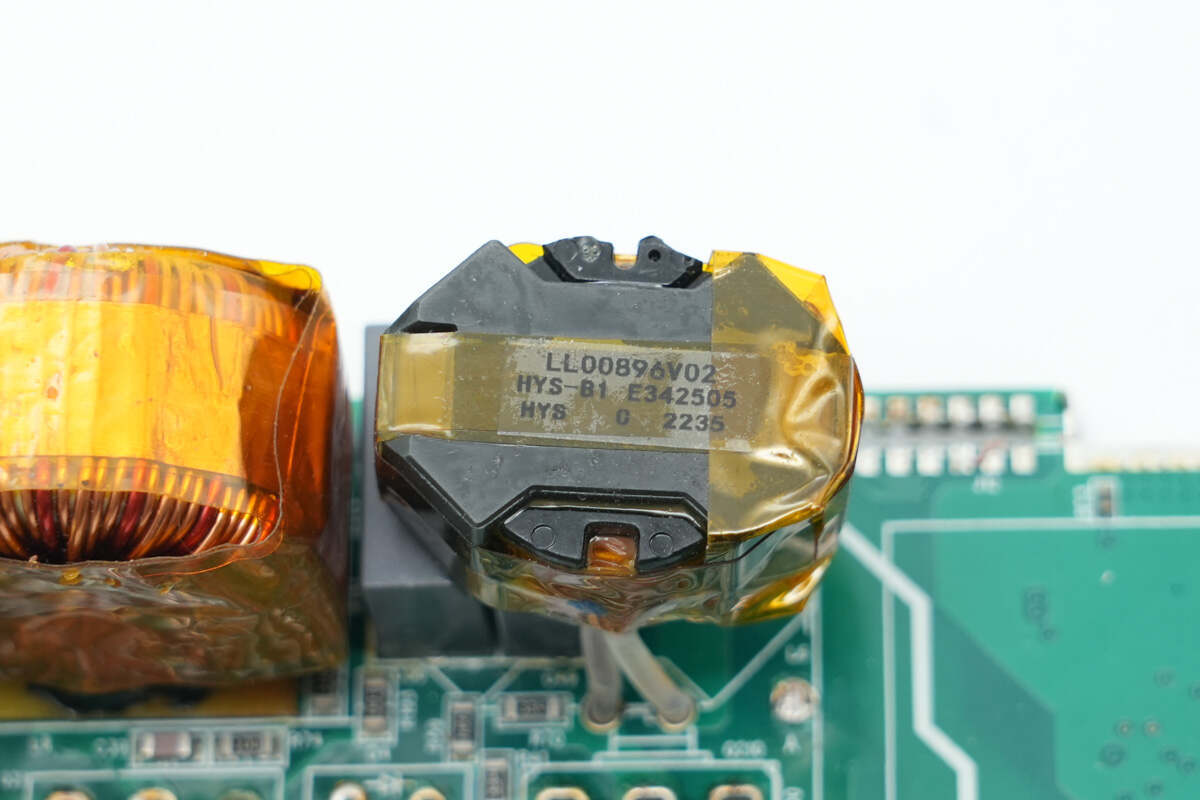

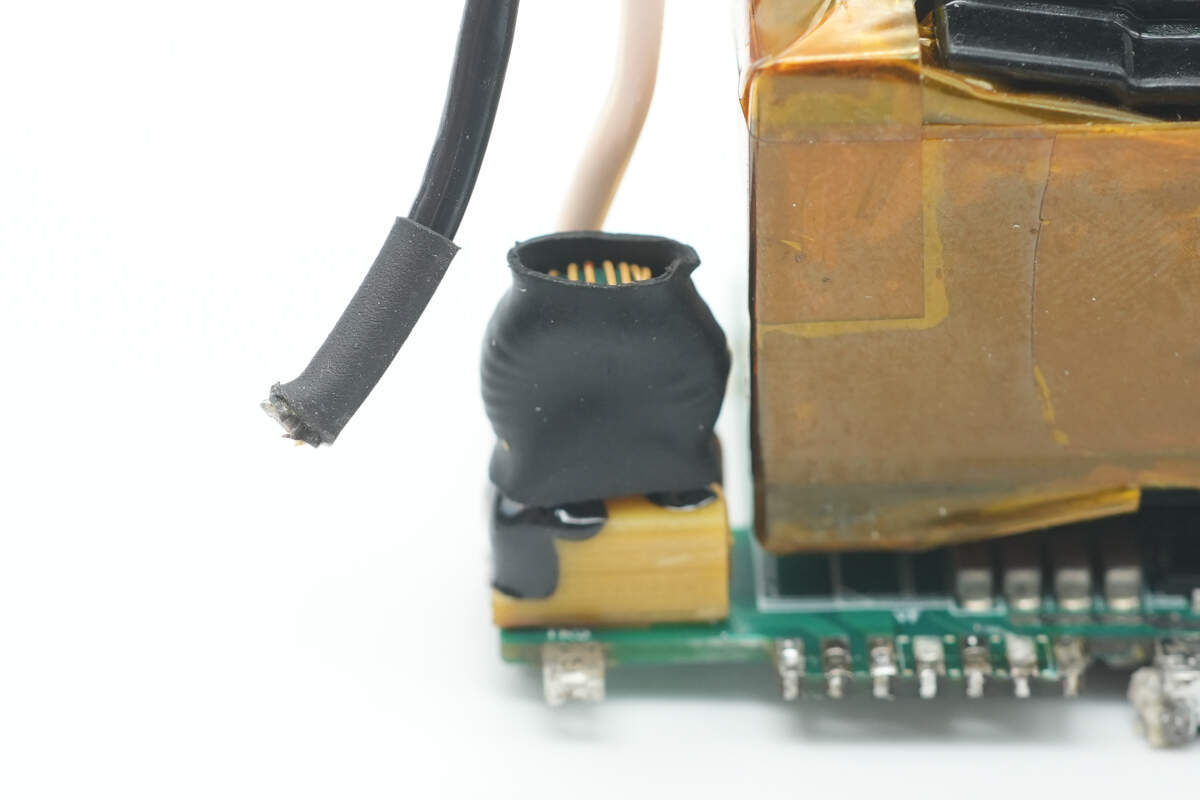

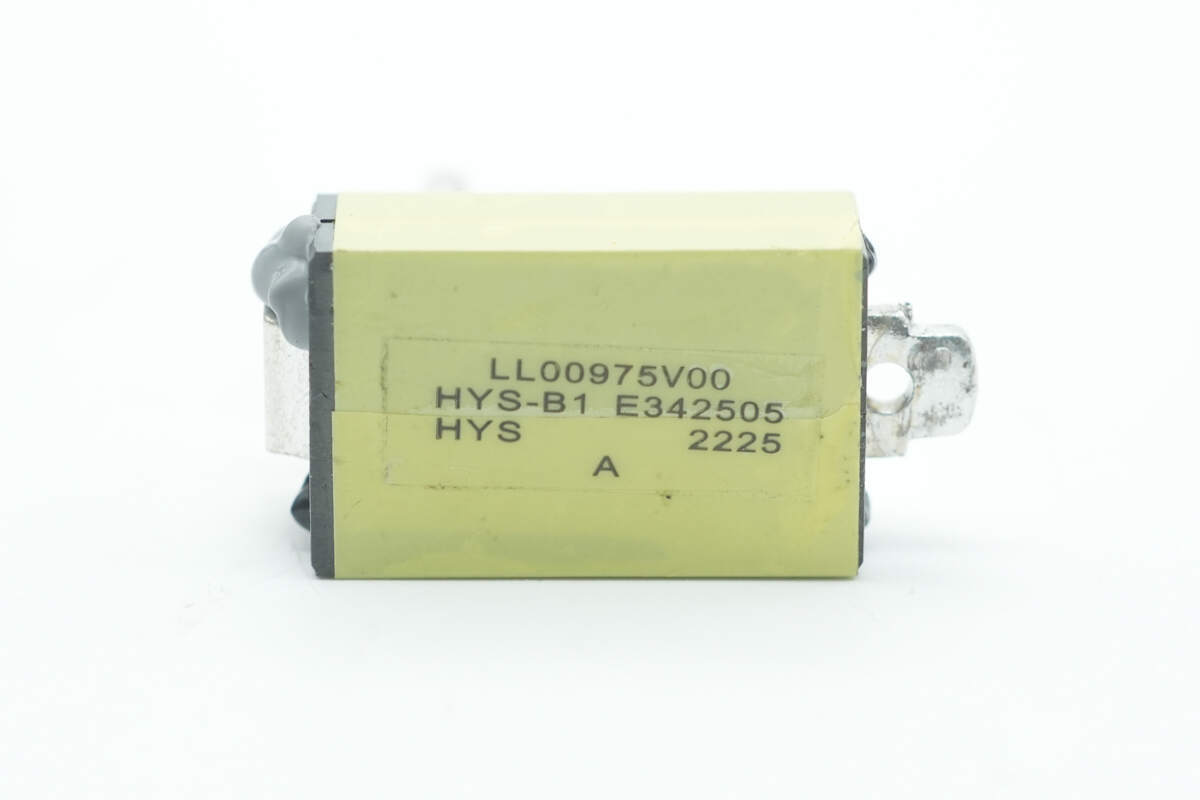

谐振电感采用利兹线绕制，磁芯粘贴胶带绝缘。

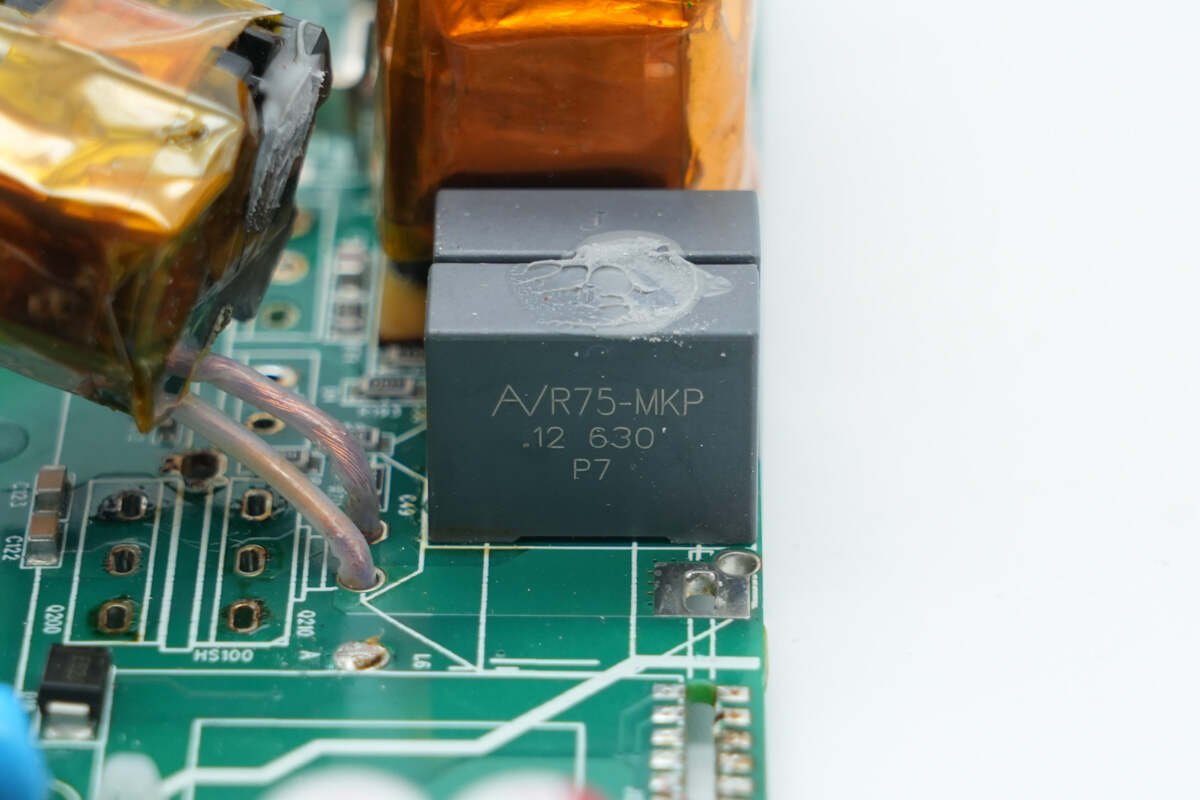

谐振电容规格为0.12μF 630V。

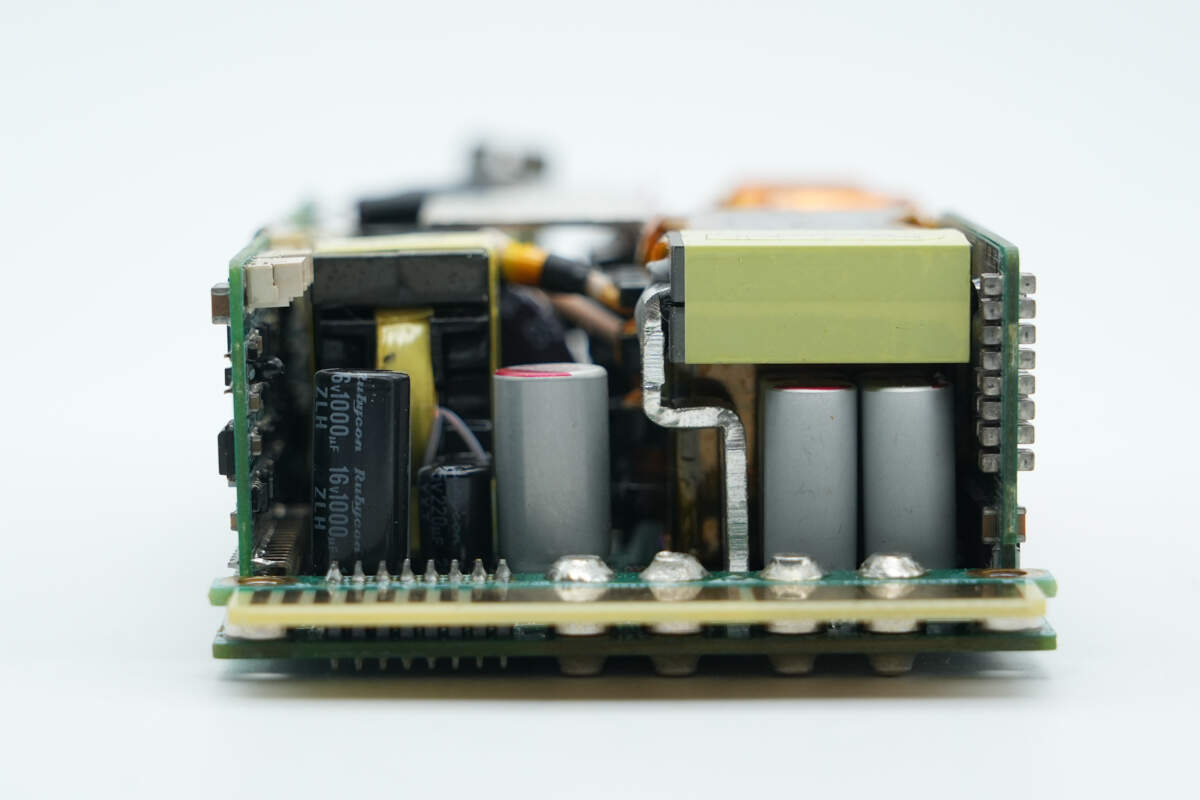

输出端设有待机电源变压器，滤波固态电容，滤波电感。

变压器与滤波电感焊接在小板上。

小板背面设有MLCC滤波电容和同步整流管。

电流互感器采用磁环绕制，外套热缩管绝缘。

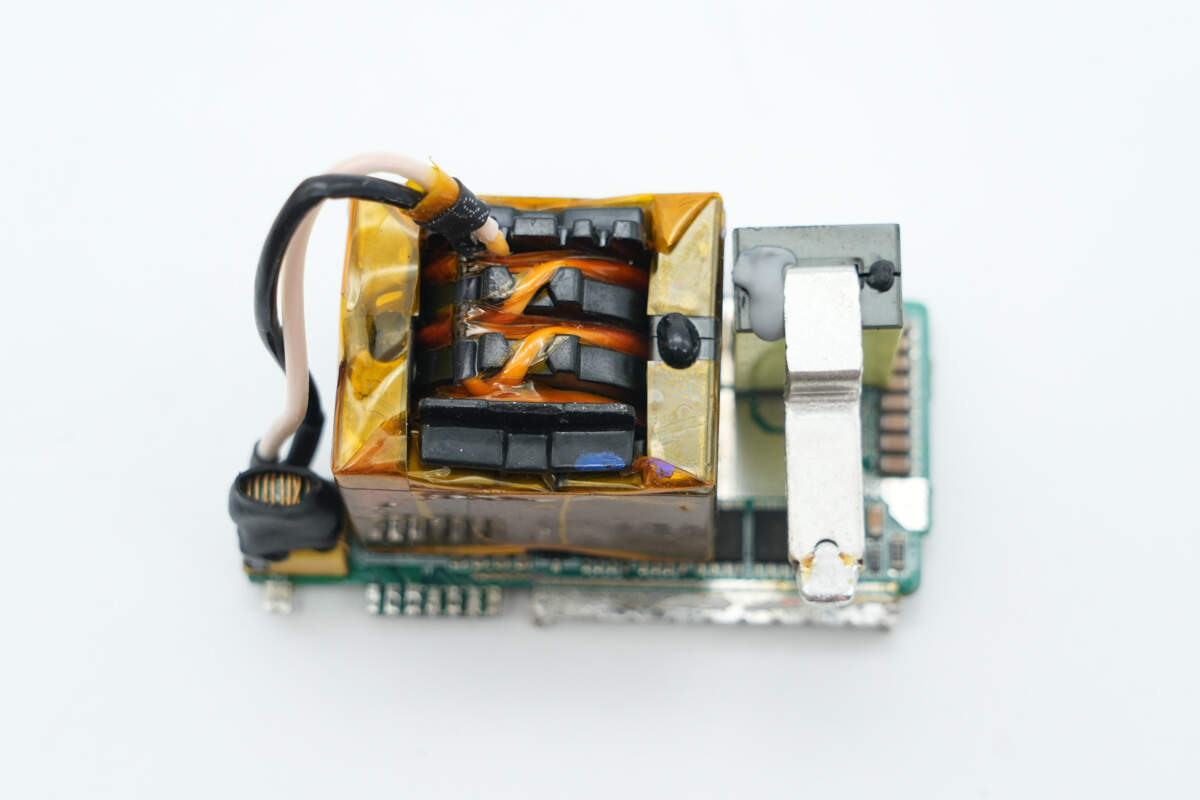

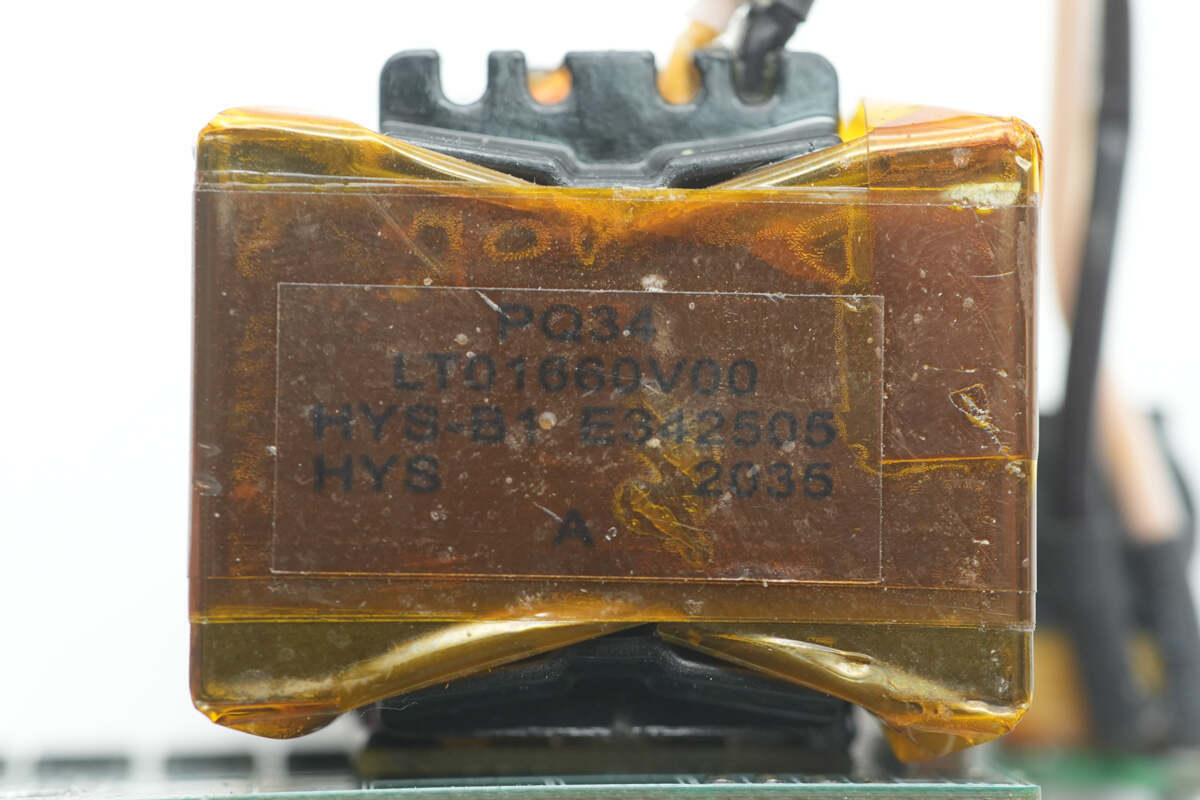

变压器采用PQ34磁芯，磁芯缠绕胶带绝缘。变压器初级采用利兹线绕制，次级采用铜片焊接。

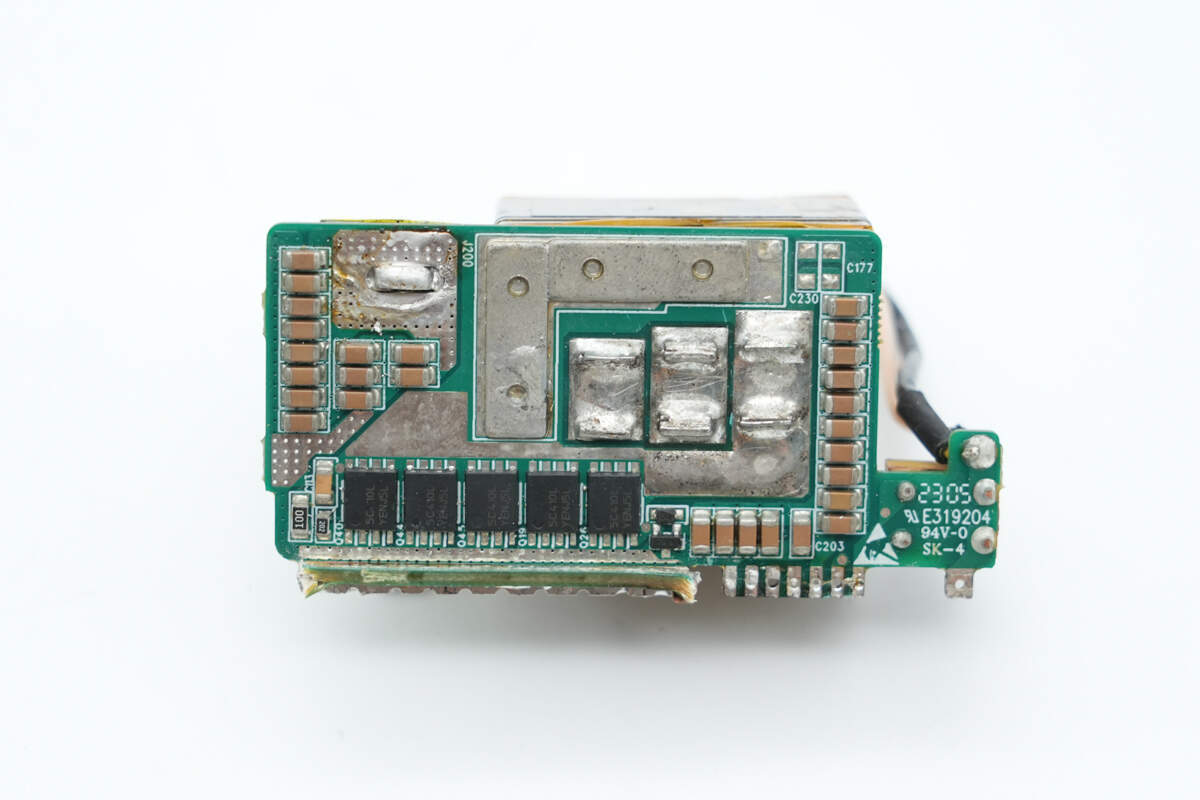

在变压器下方设有5颗同步整流管。

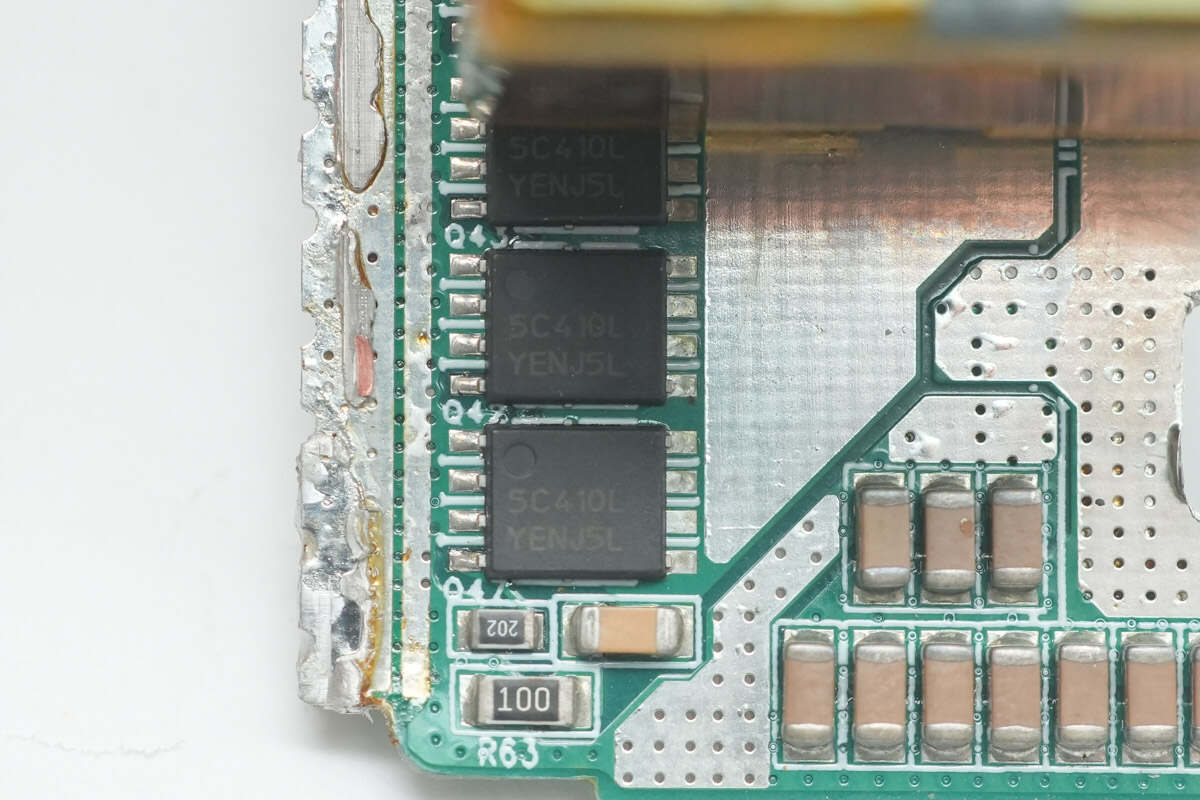

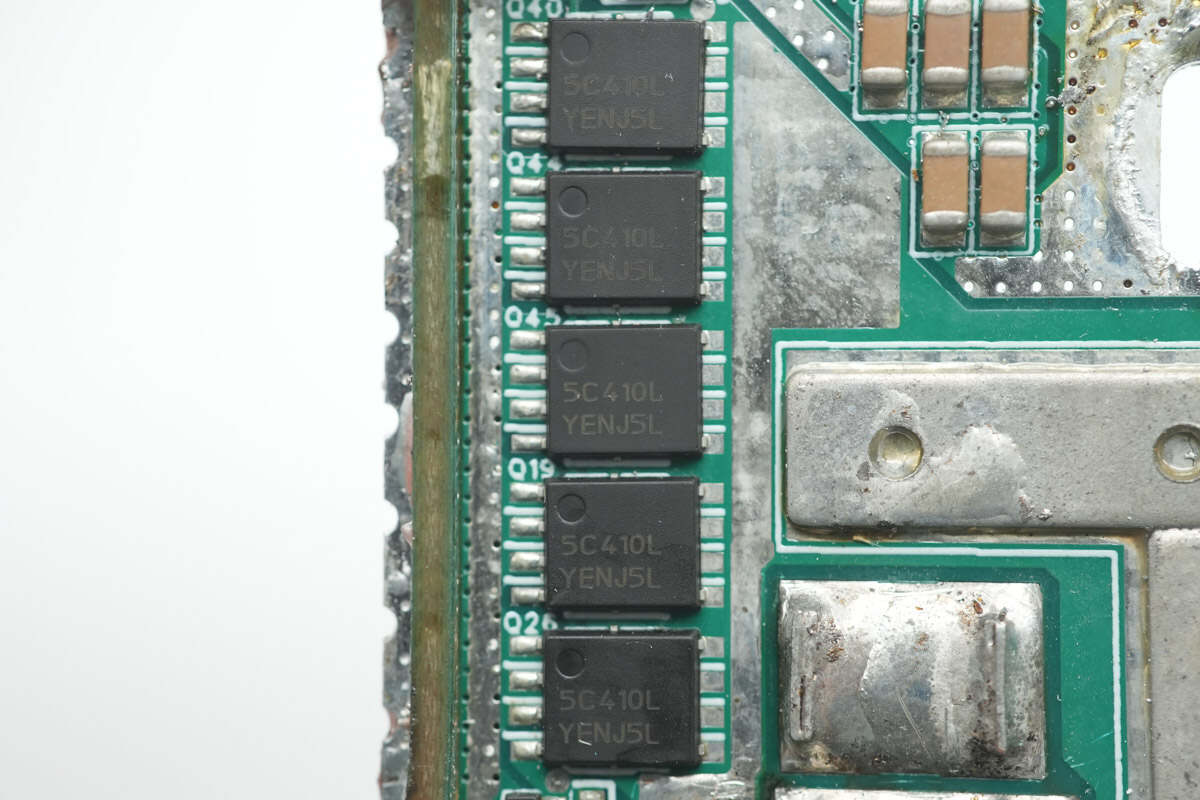

同步整流管来自安森美，丝印5C410L，型号NTMFS5C410NL，NMOS，耐压40V，导阻0.82mΩ，采用DFN5封装。

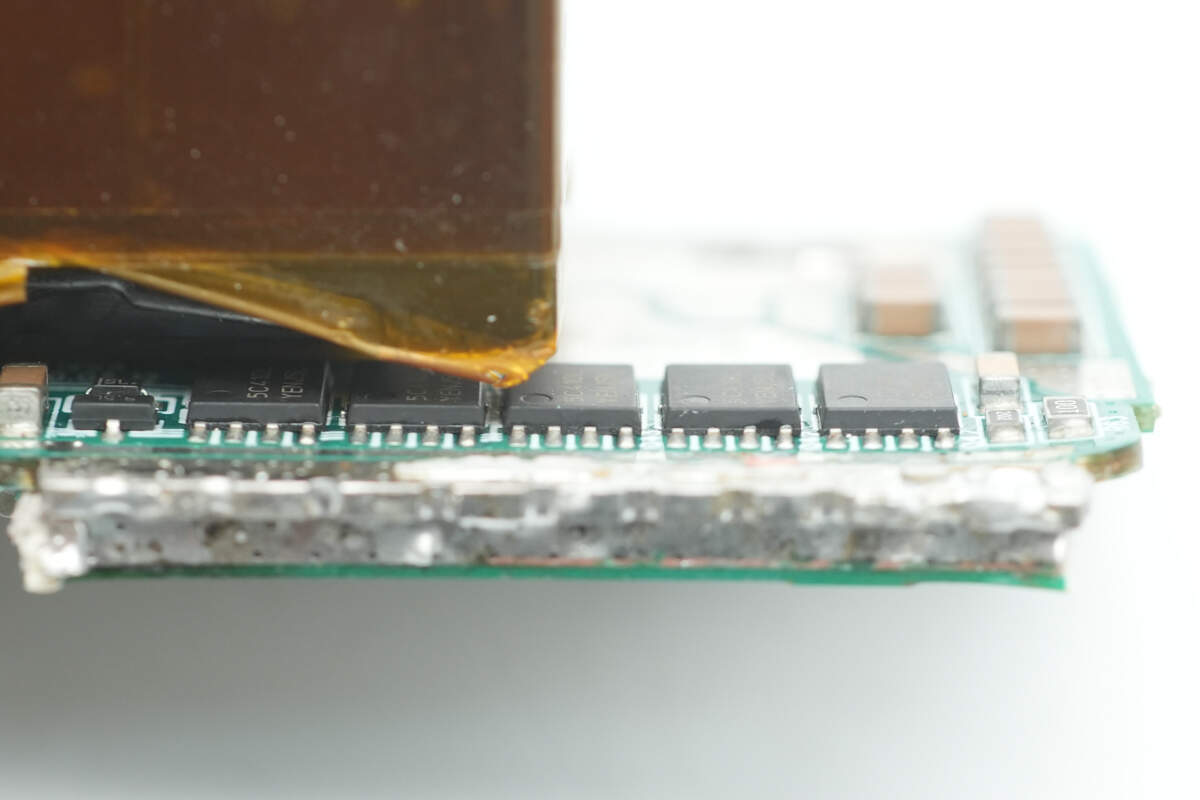

小板另一面5颗同步整流管型号相同。

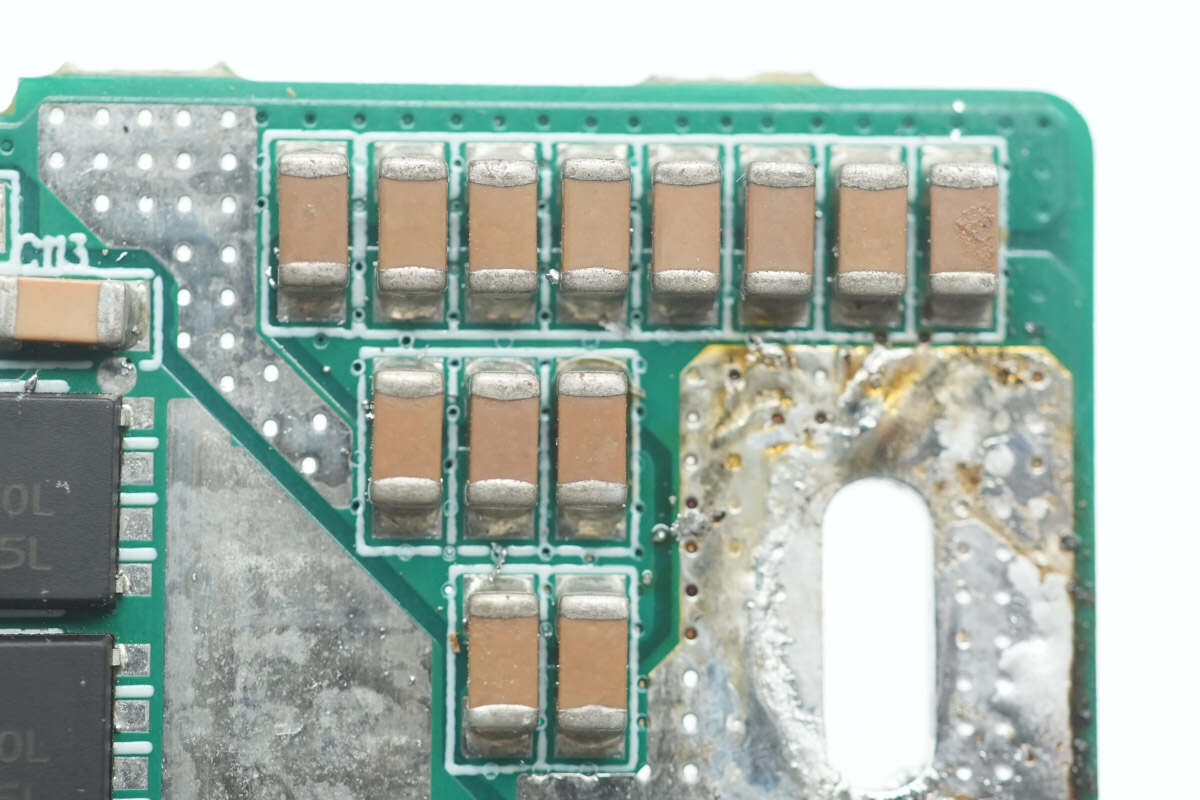

滤波MLCC电容特写。

输出滤波电感特写。

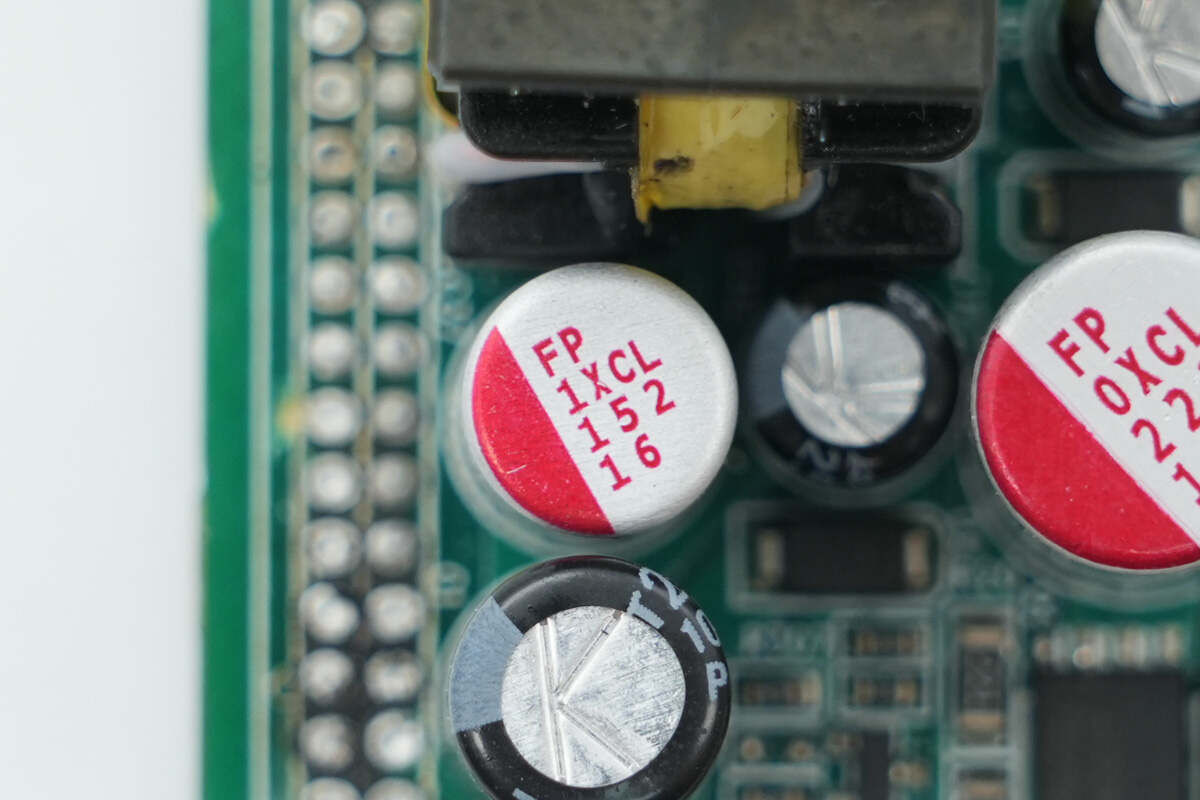

滤波电容来自尼吉康，规格为1500μF16V。

滤波电容规格为2200μF16V。

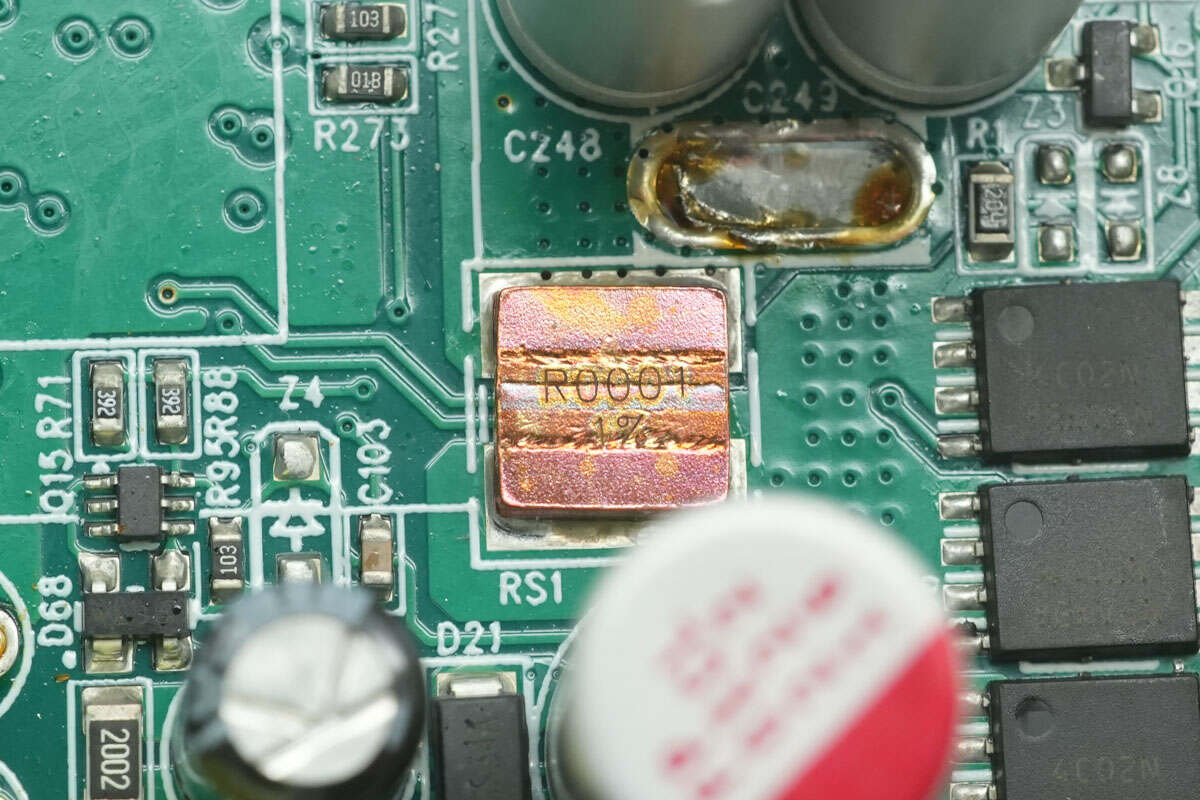

0.1mΩ合金电阻用于检测输出电流。

圣邦SGM8252运放用于电流检测放大。

英飞凌 2EDN7524F用于同步整流管驱动。

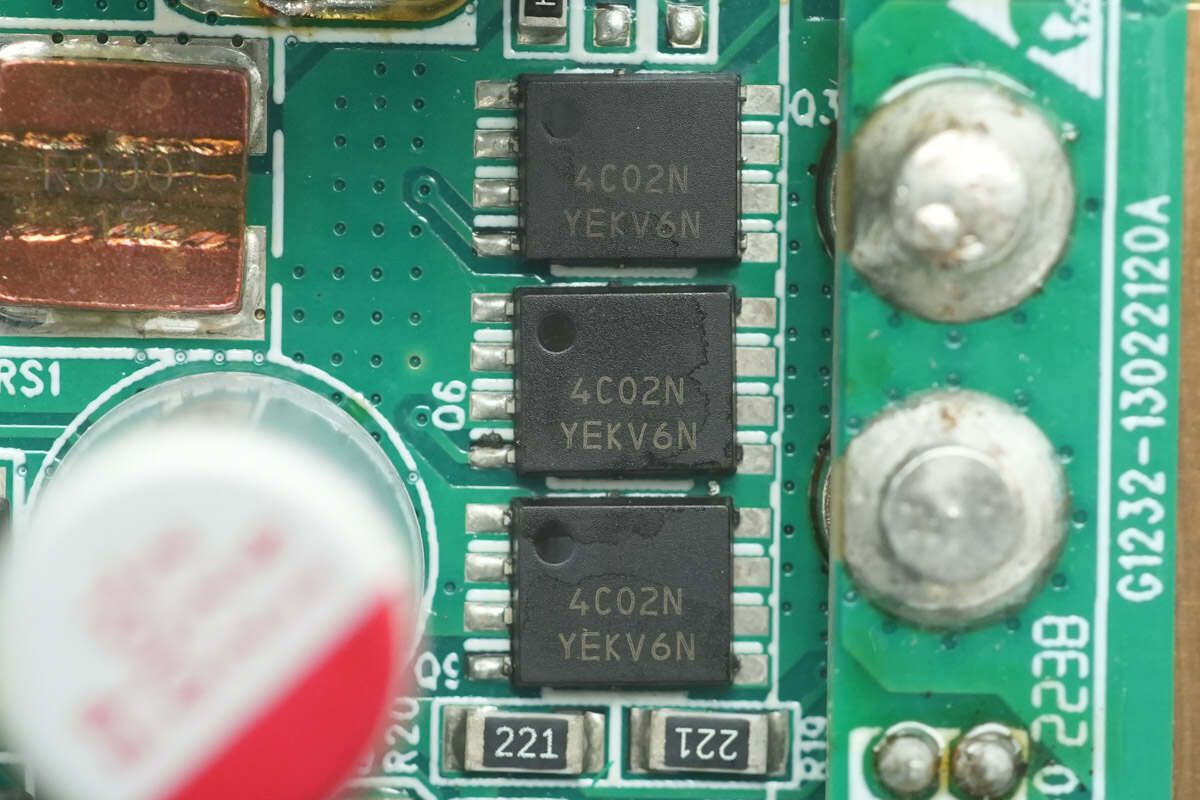

输出控制管来自安森美，丝印4C02N，型号NTTFS4C02N，NMOS，耐压30V，导阻1.9mΩ，采用WDFN8封装。

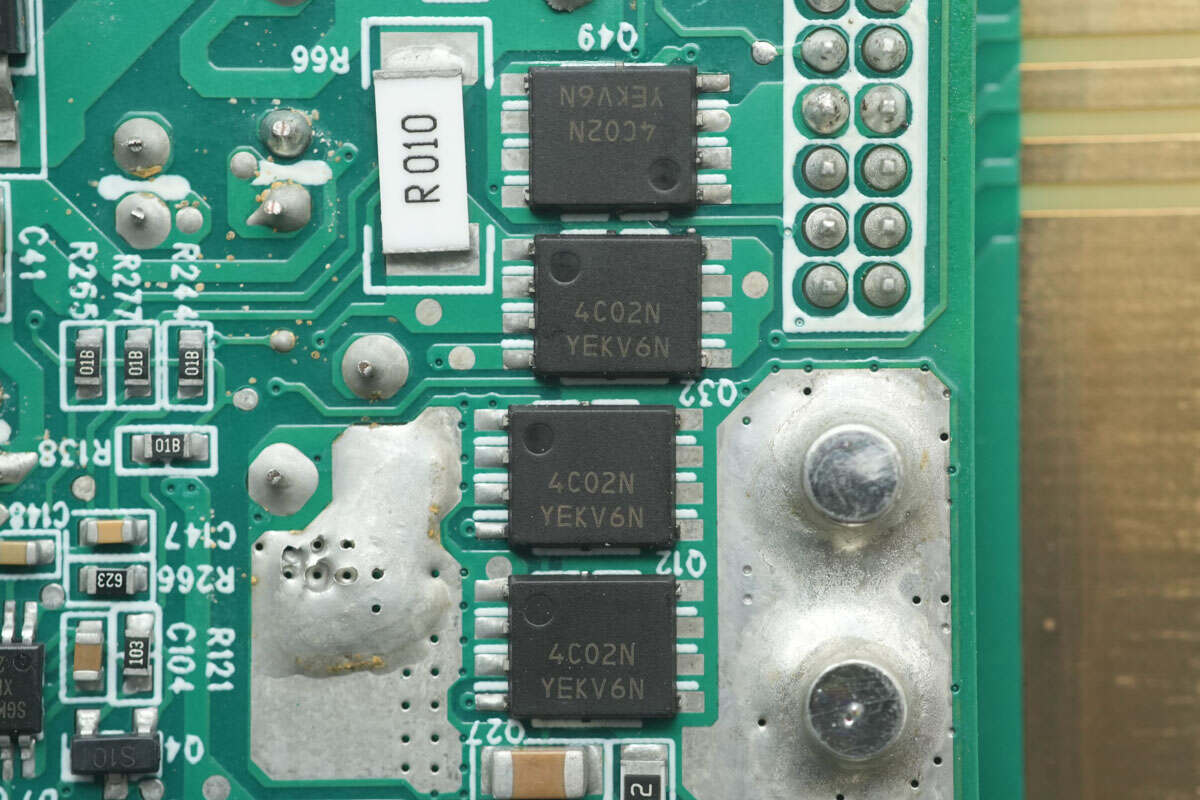

背面还设有四颗同型号的控制管。

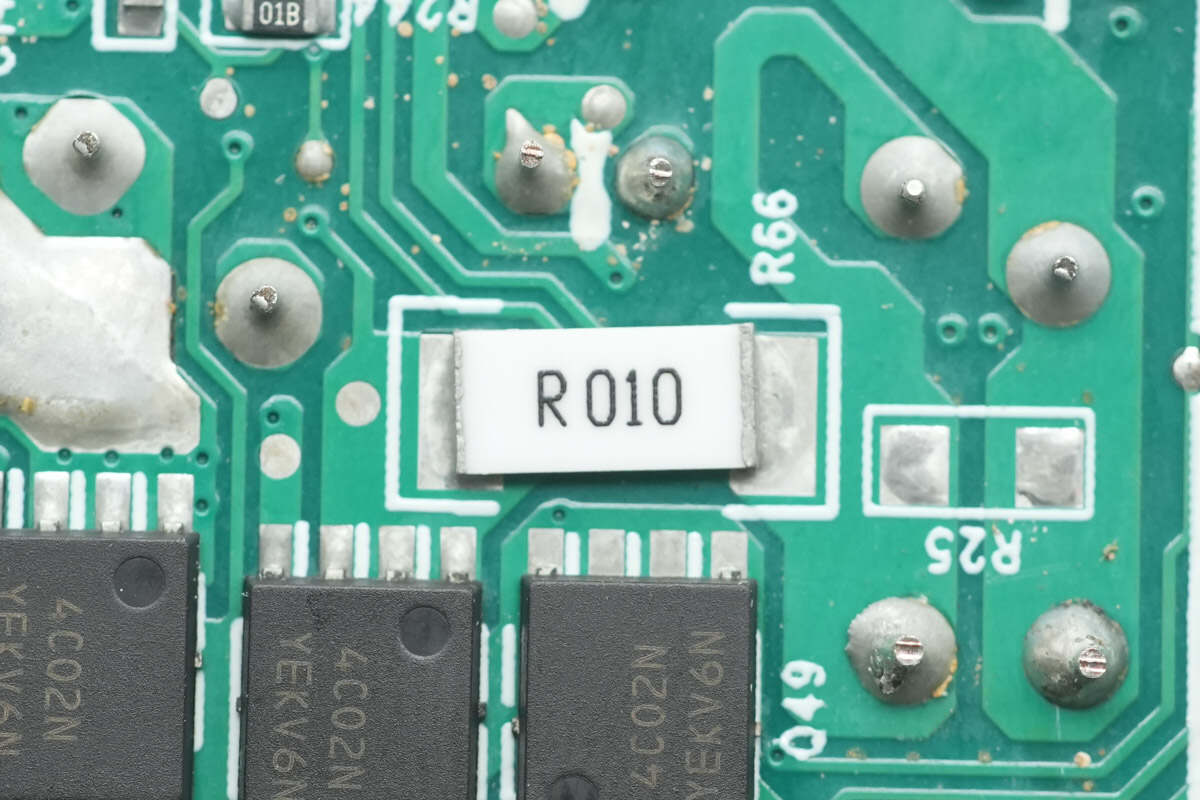

10mΩ取样电阻用于检测输出电流。

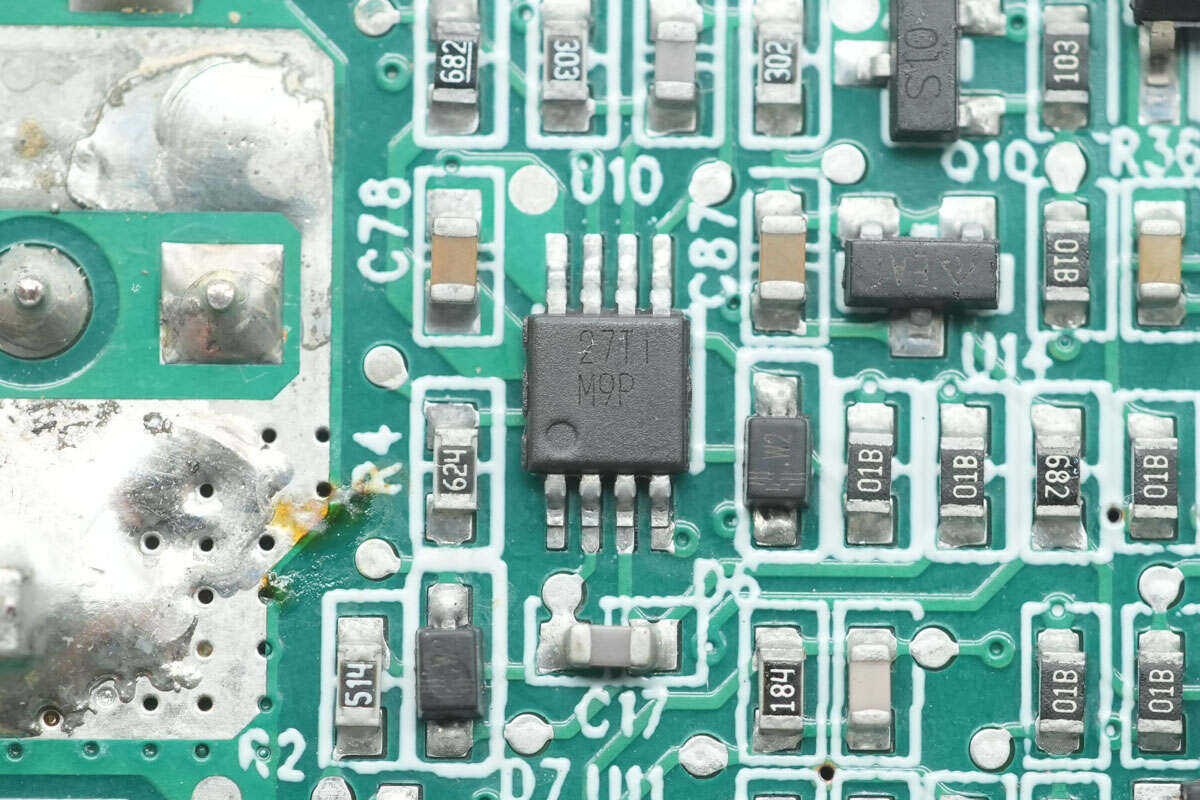

电压比较器来自德州仪器，丝印M9P，型号LM393，为双通道差分比较器，采用VSSOP8封装。

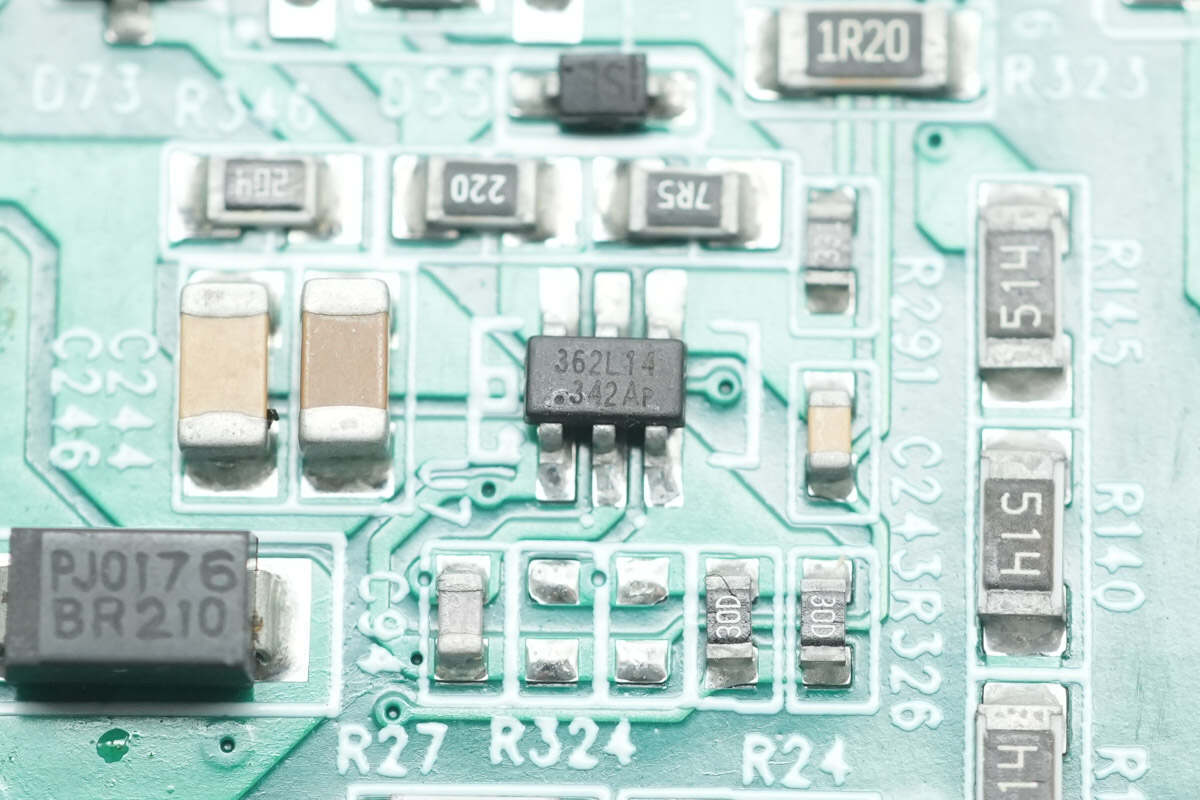

待机电源芯片来自昂宝，型号OB2362A，是一颗高度集成的电流模式控制器，具备自适应多模式运行，具备低待机功耗，采用SOT23-6封装。

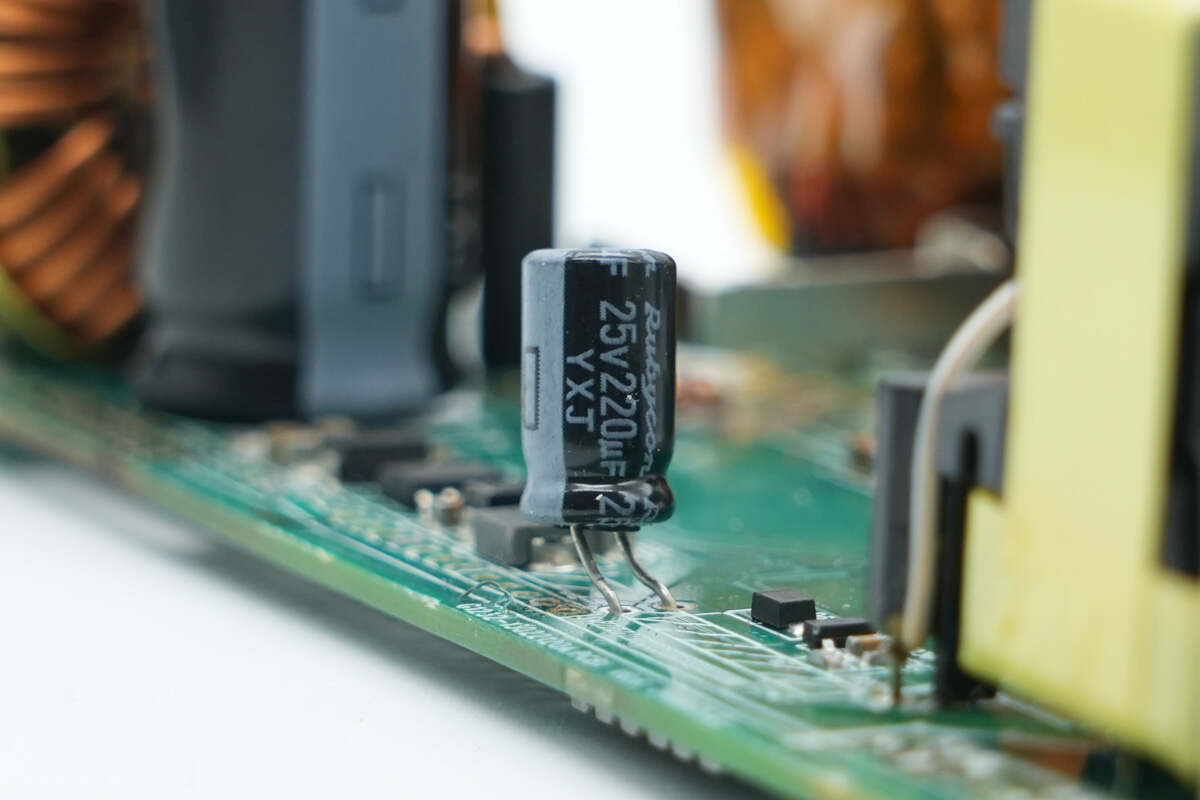

为主控芯片供电的滤波电容来自红宝石，规格为25V220μF。

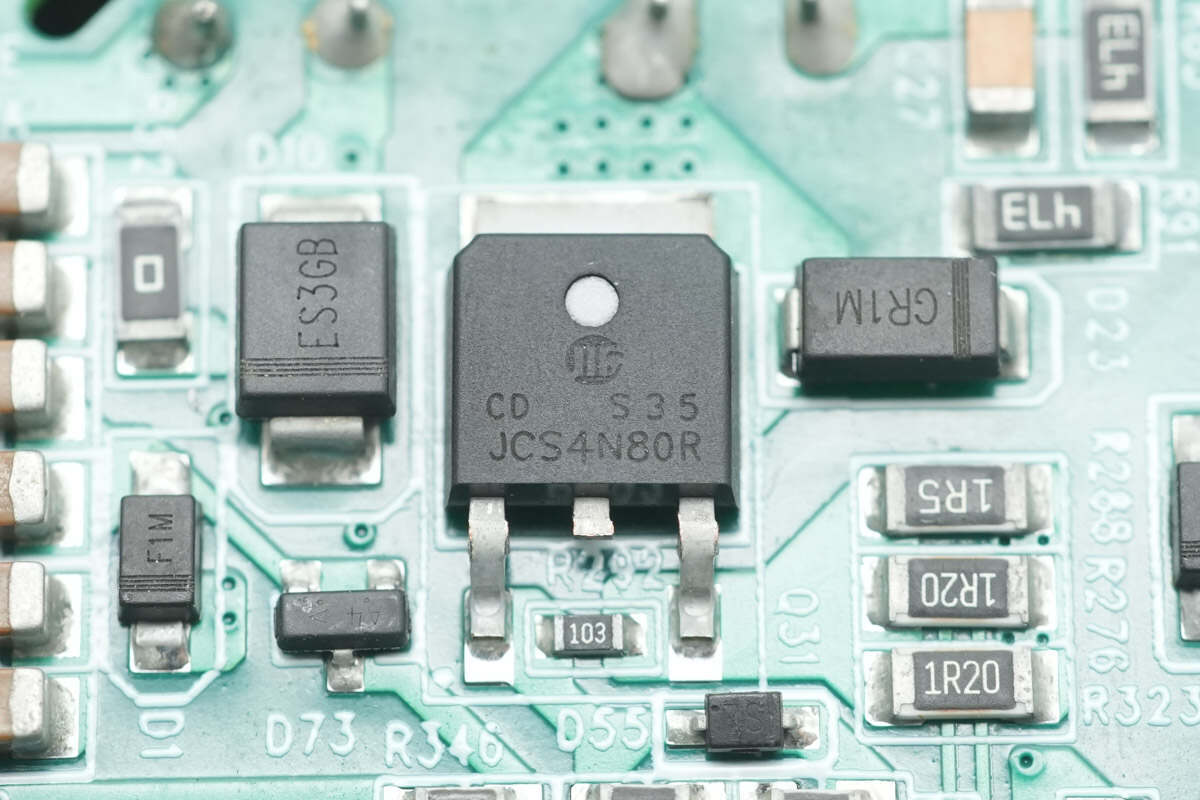

开关管来自华微电子，型号JCS4N80R，NMOS，耐压800V，导阻2.6Ω，采用DPAK封装。

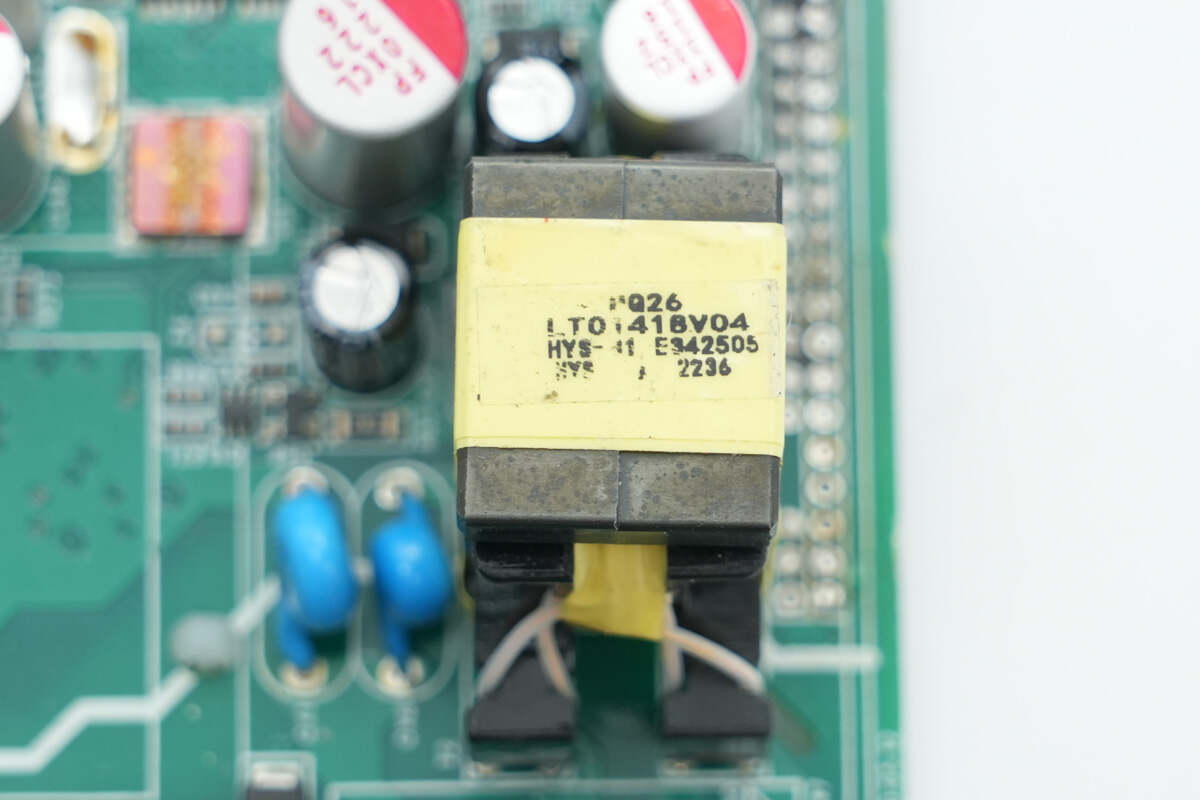

待机电源变压器采用PQ26磁芯绕制。

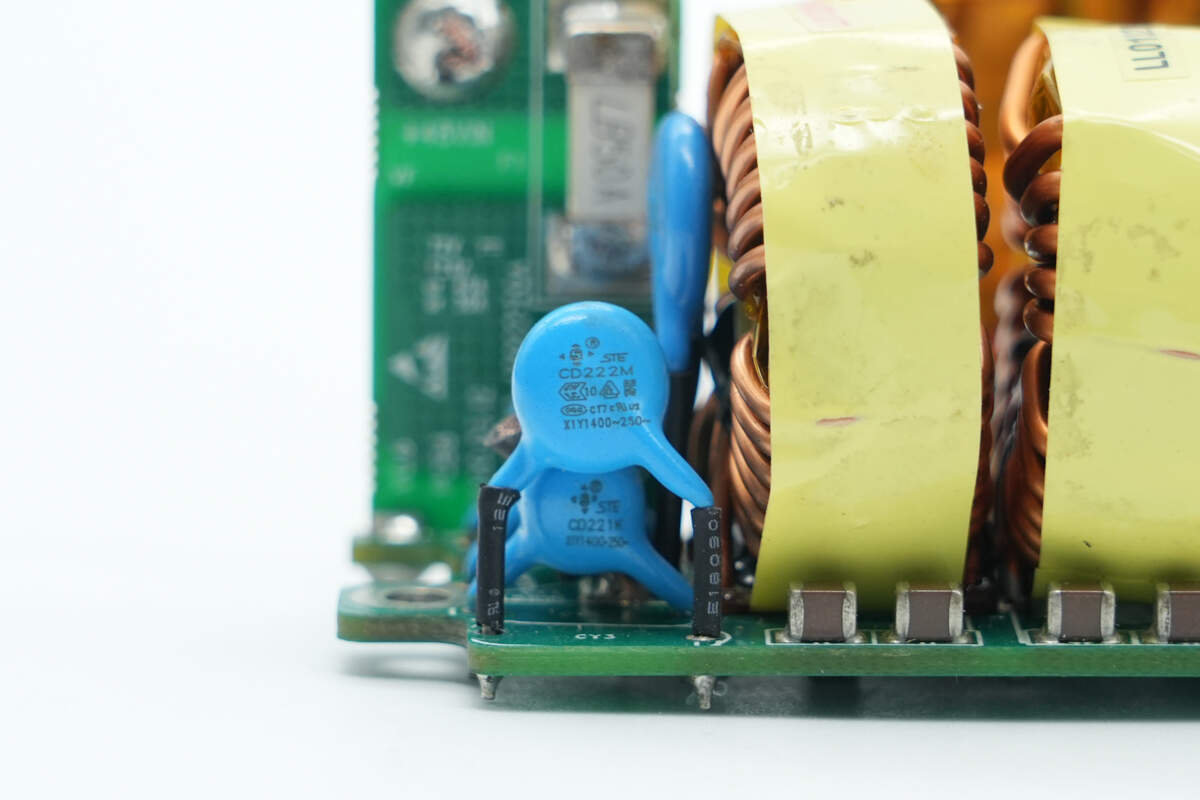

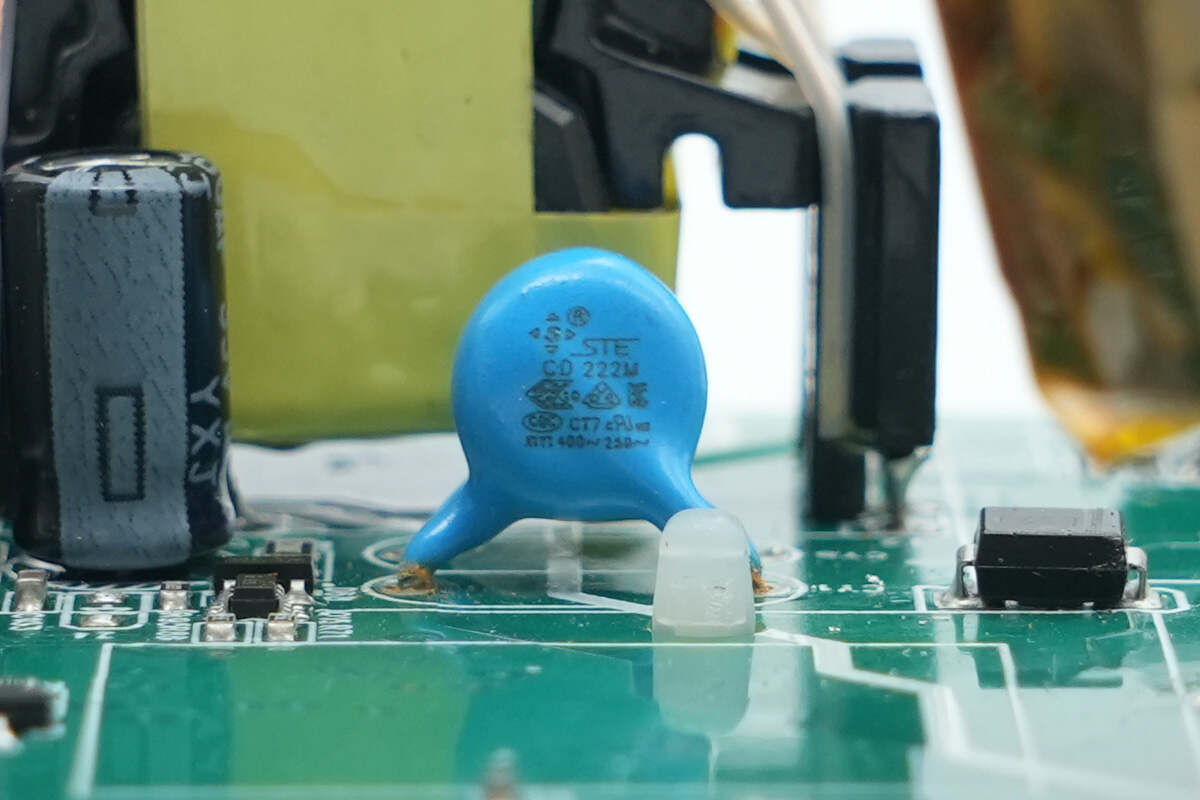

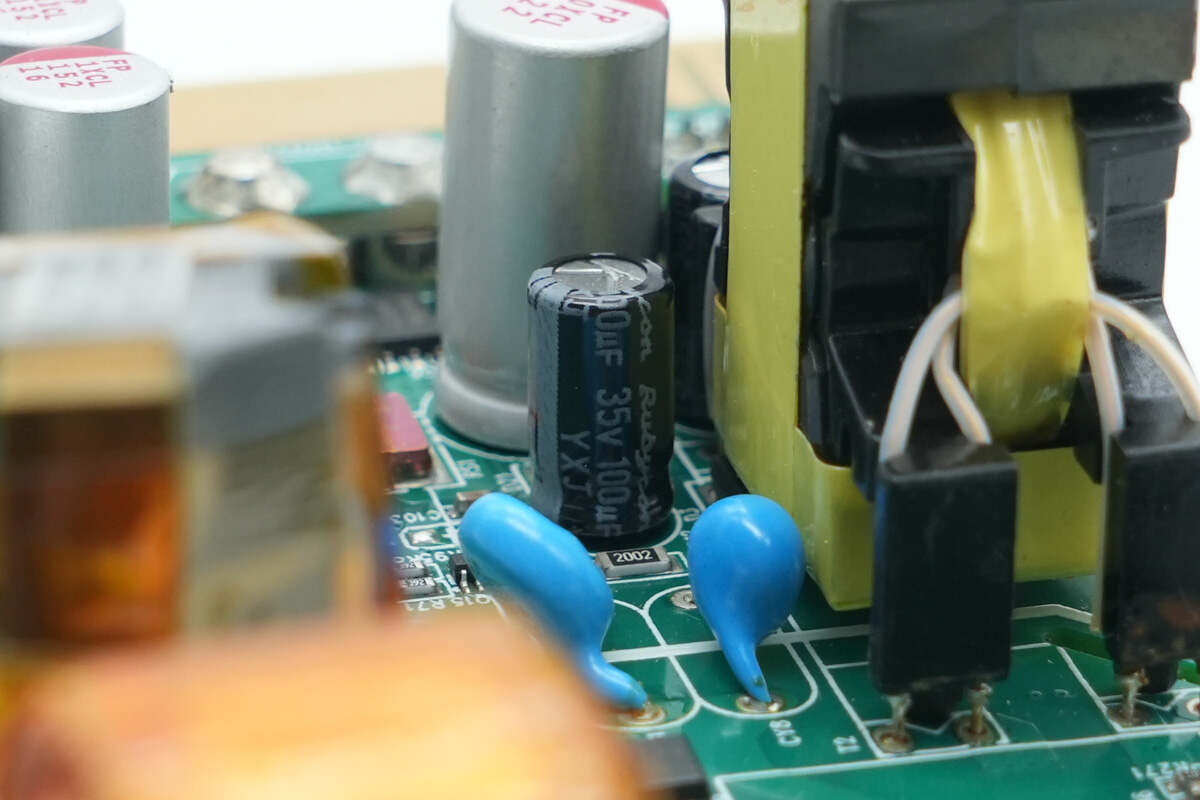

蓝色Y电容来自松田电子。

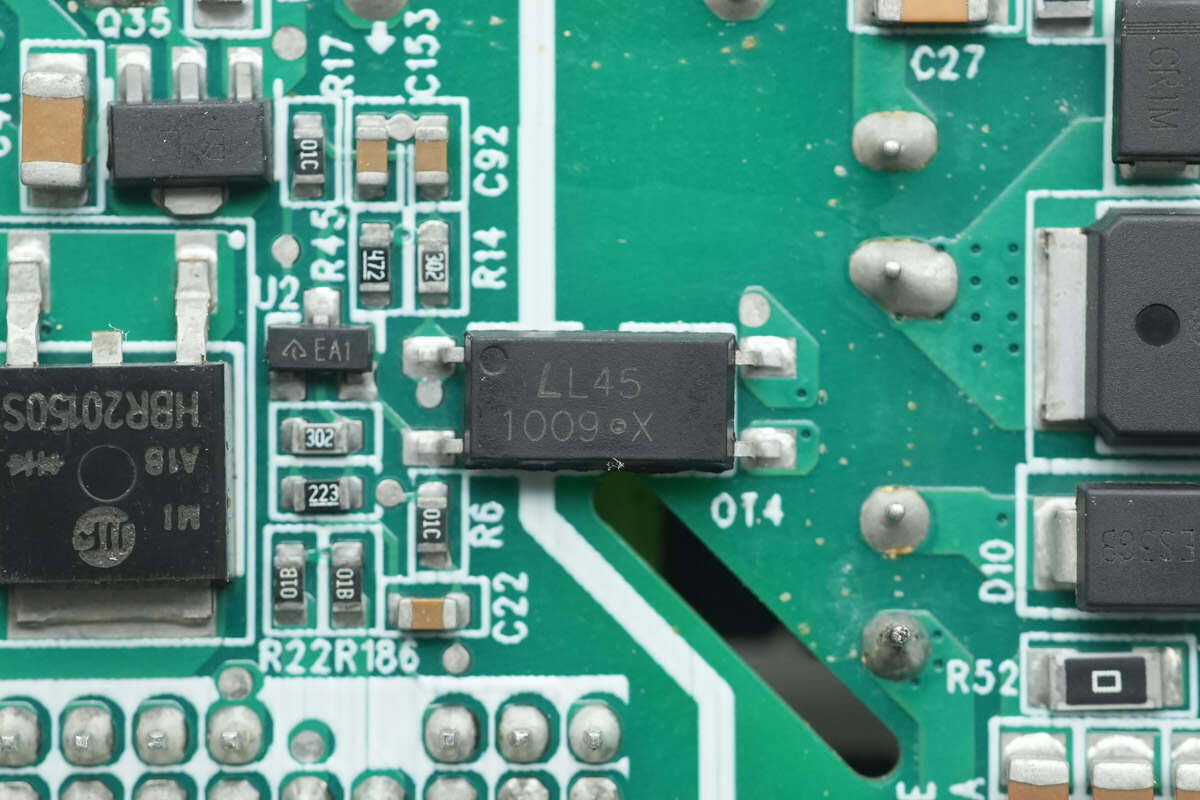

光宝LTV1009光耦用于输出电压反馈。

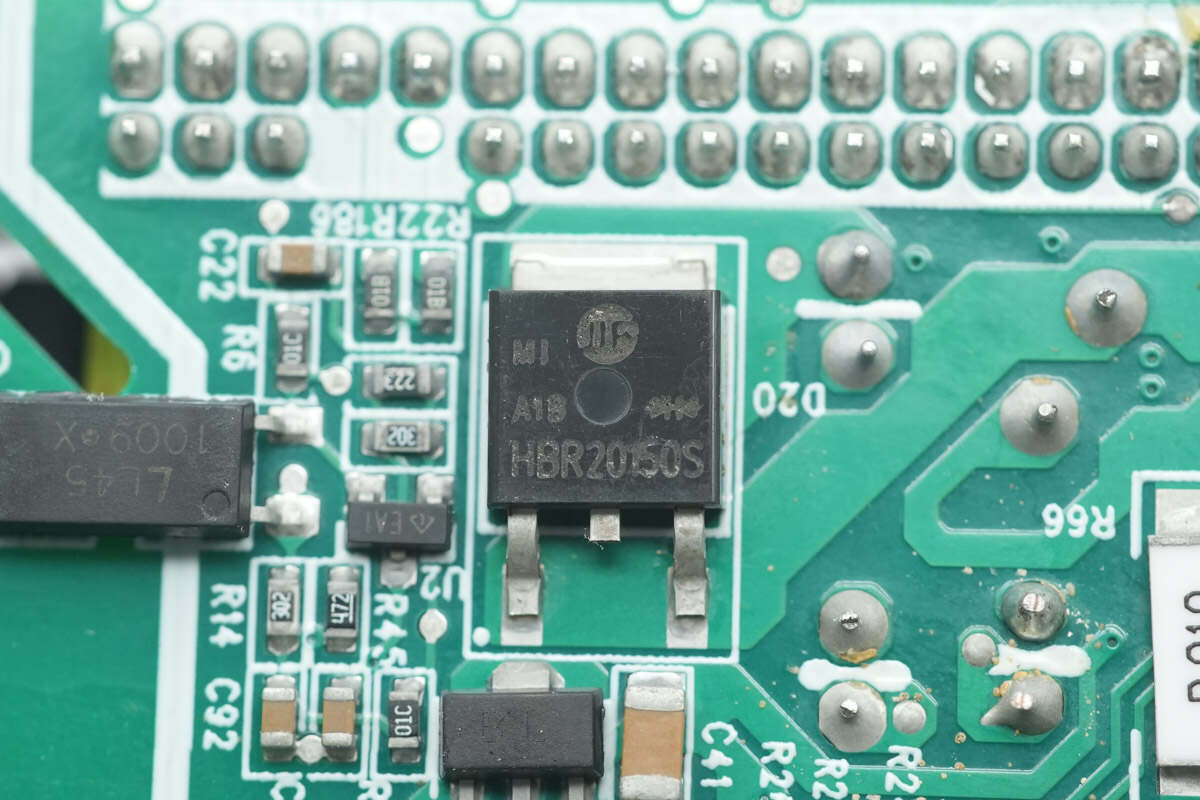

肖特基二极管来自华微电子，型号HBR20150S，规格为20A 150V，采用DPAKM封装。

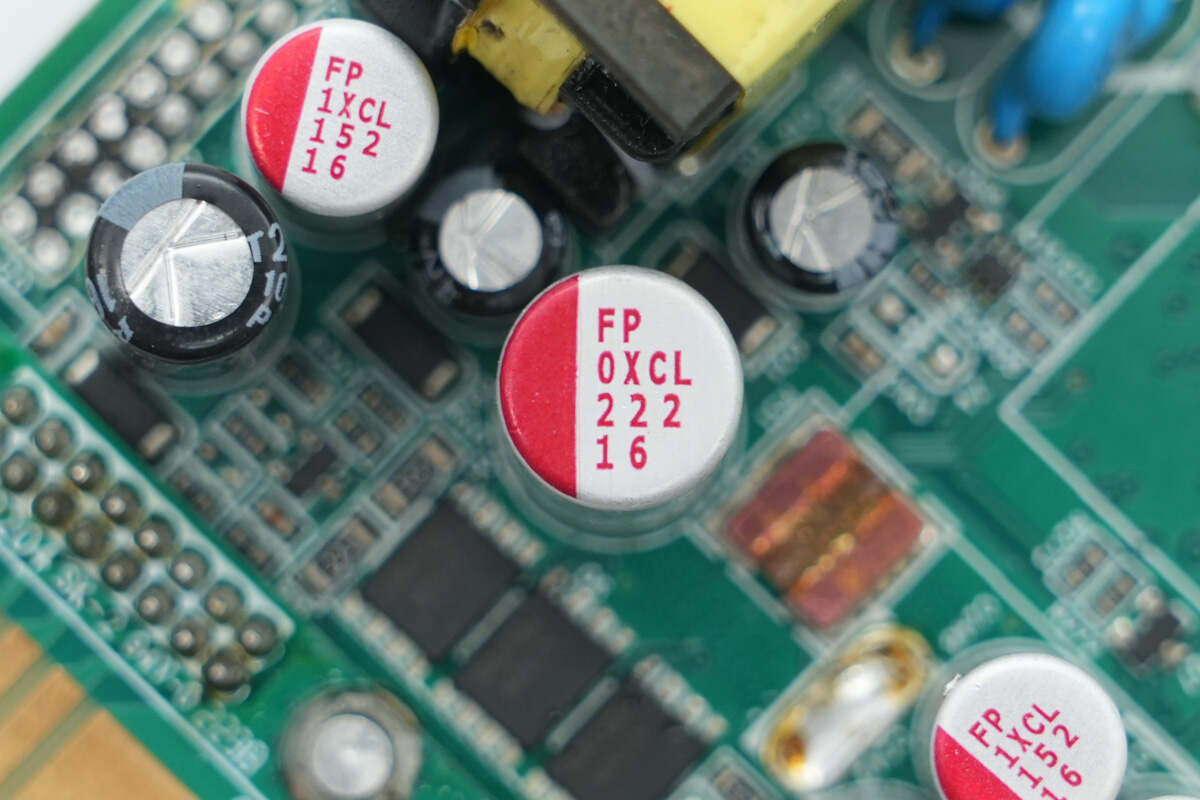

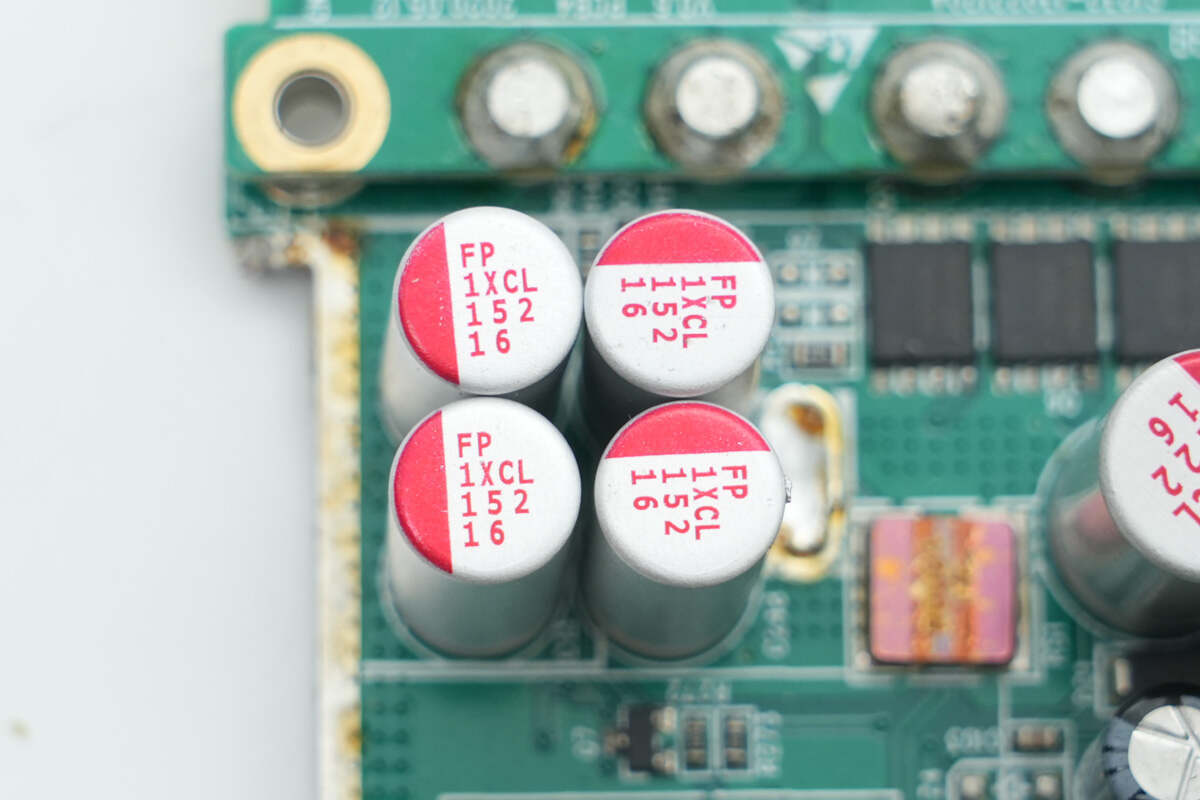

滤波固态电容规格为1500μF16V。

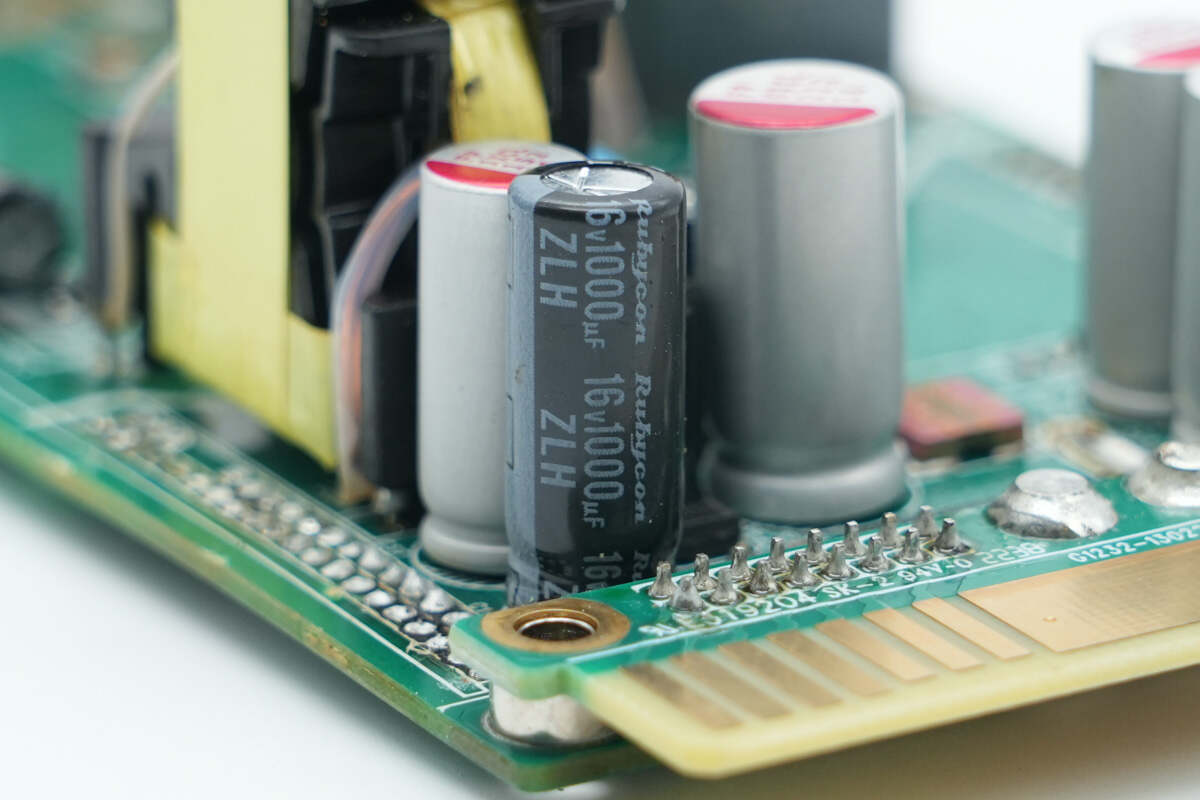

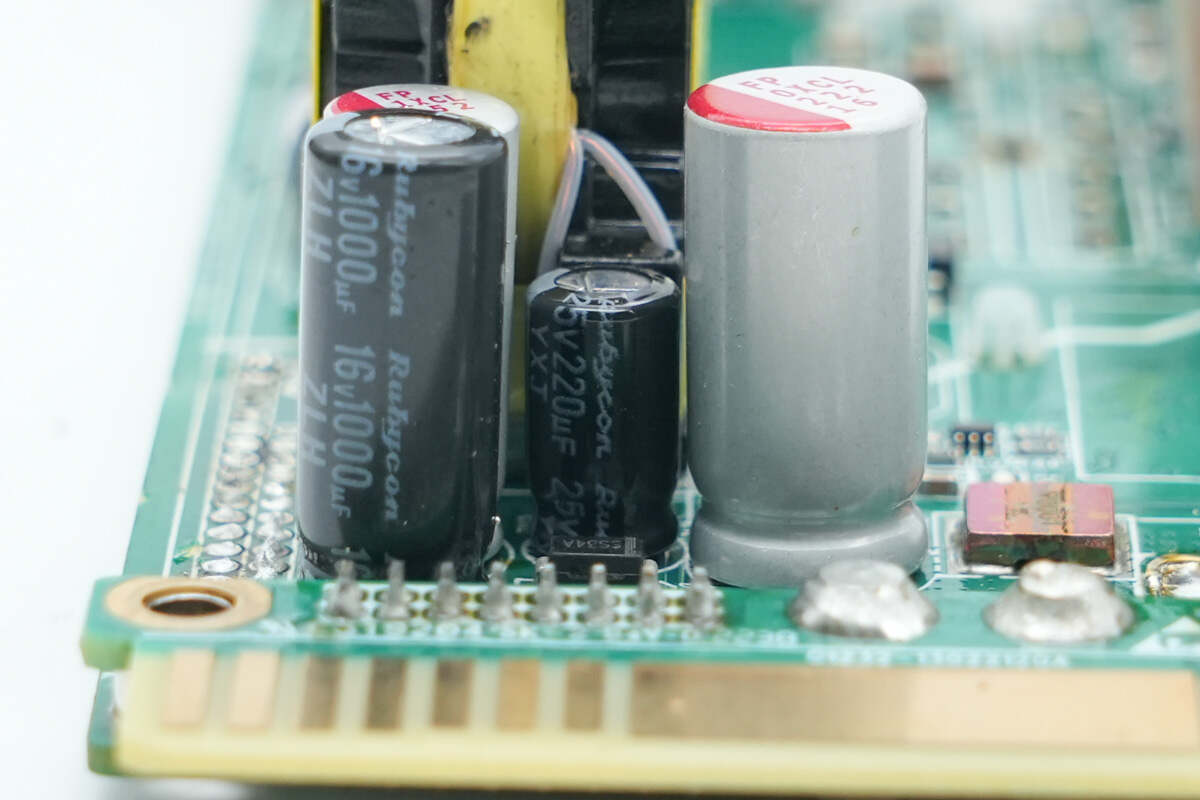

滤波电解电容规格为16V1000μF。

滤波电解电容规格为25V220μF。

滤波电解电容规格为35V100μF。

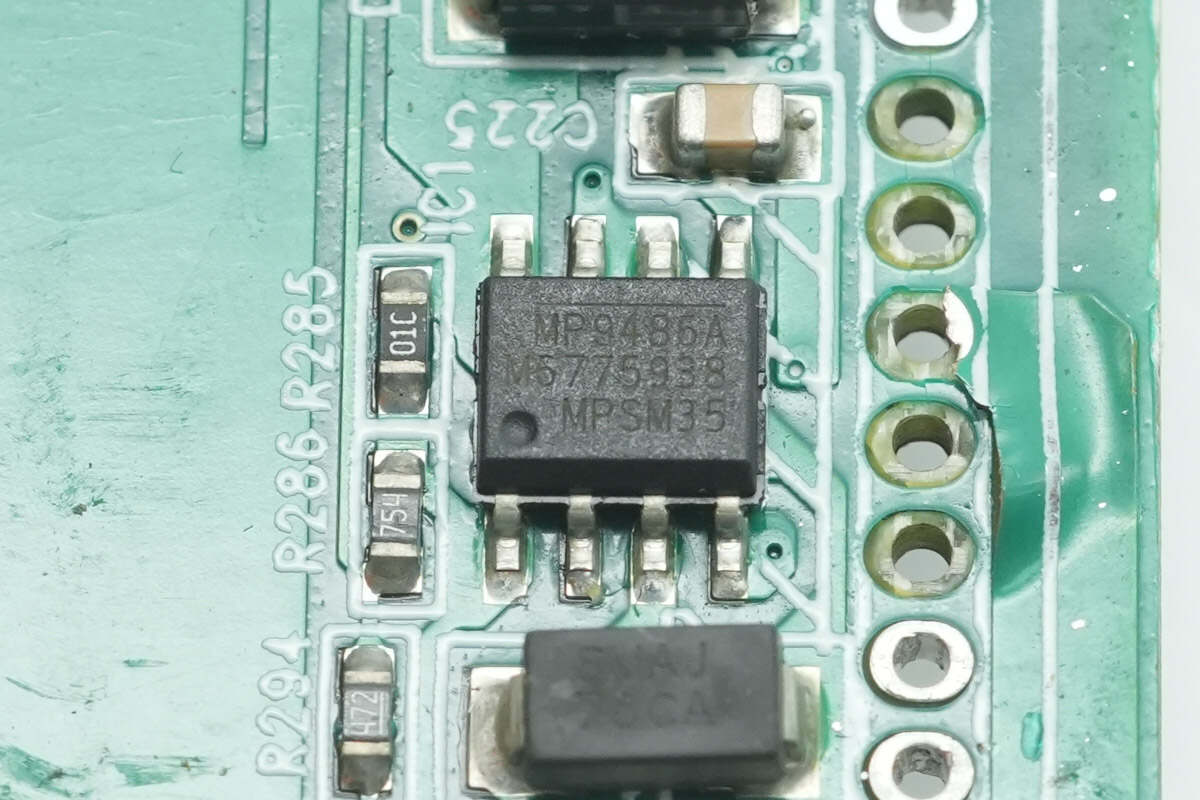

降压芯片来自芯源系统，型号MP9486A，是一颗4.5-100V宽输入电压的开关降压芯片，芯片支持1A输出电流，具备过热保护和短路保护，采用SOIC-8 EP封装。

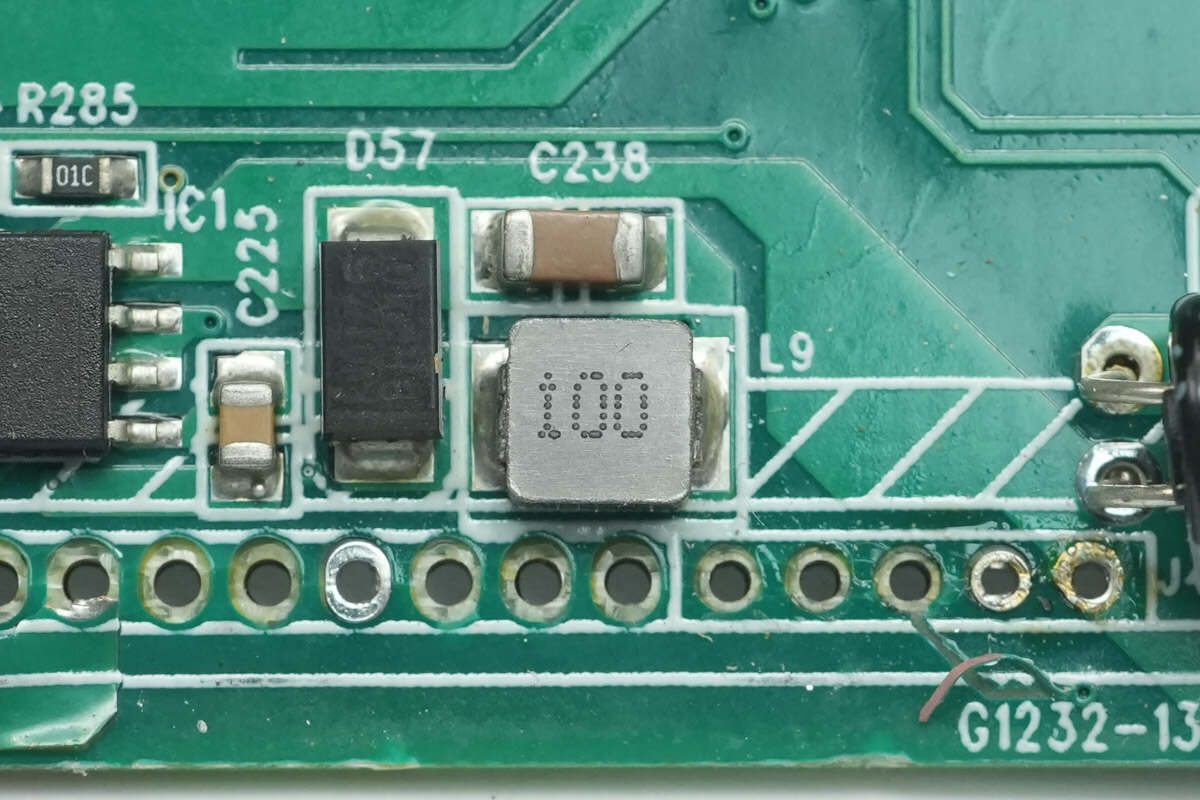

搭配使用的10μH合金电感特写。

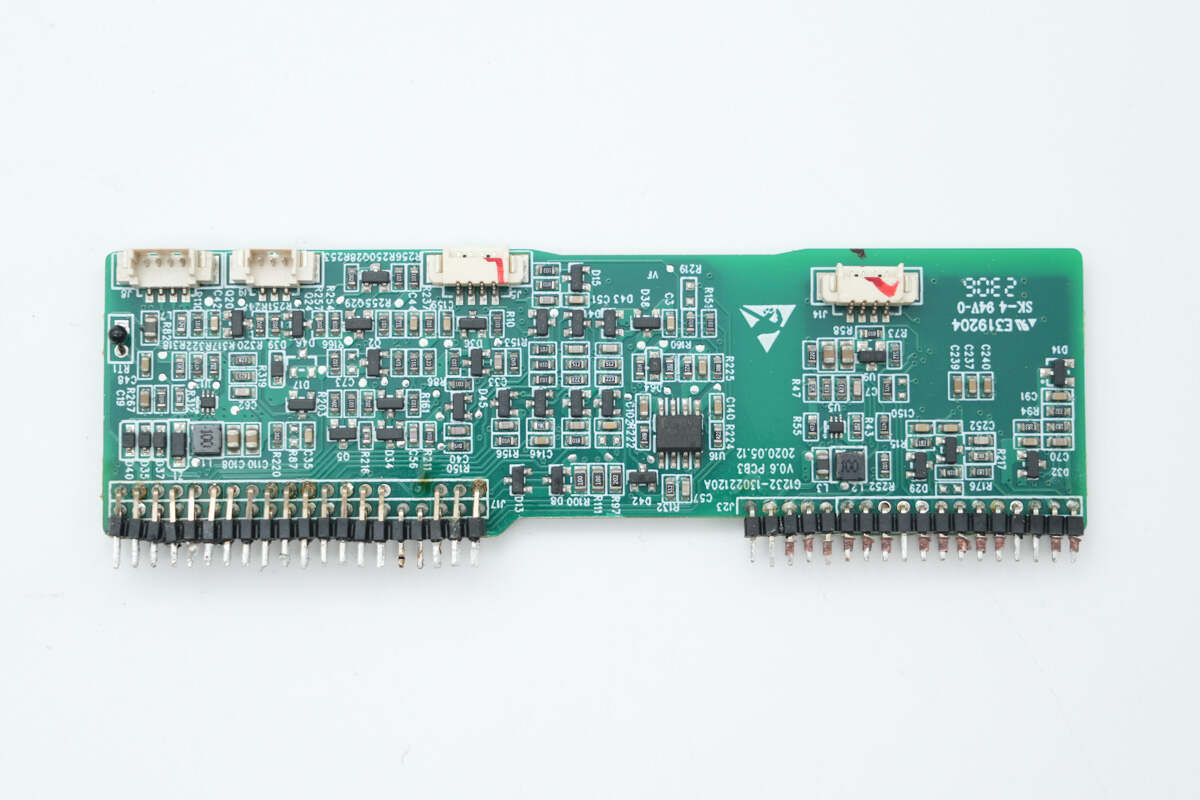

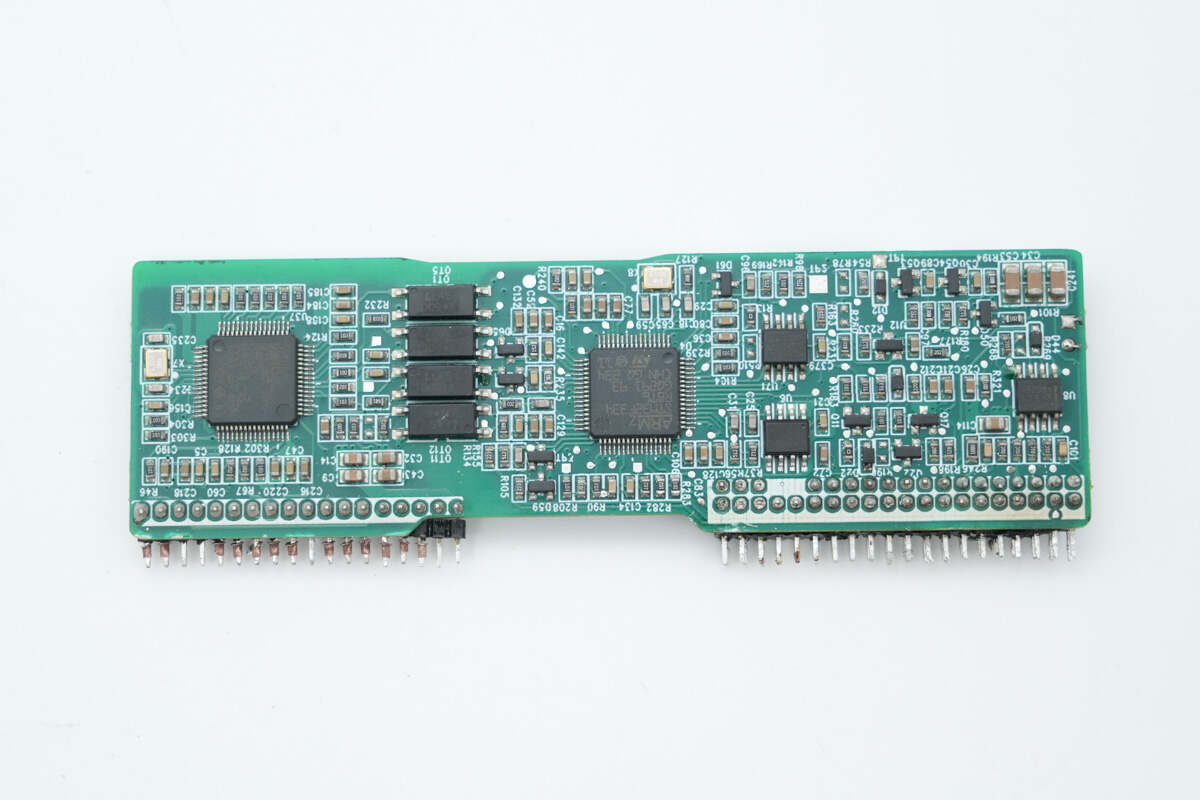

控制小板焊接升压控制器，LLC控制器，反馈光耦，存储器和运放。

背面焊接运放芯片，降压芯片和热敏电阻。

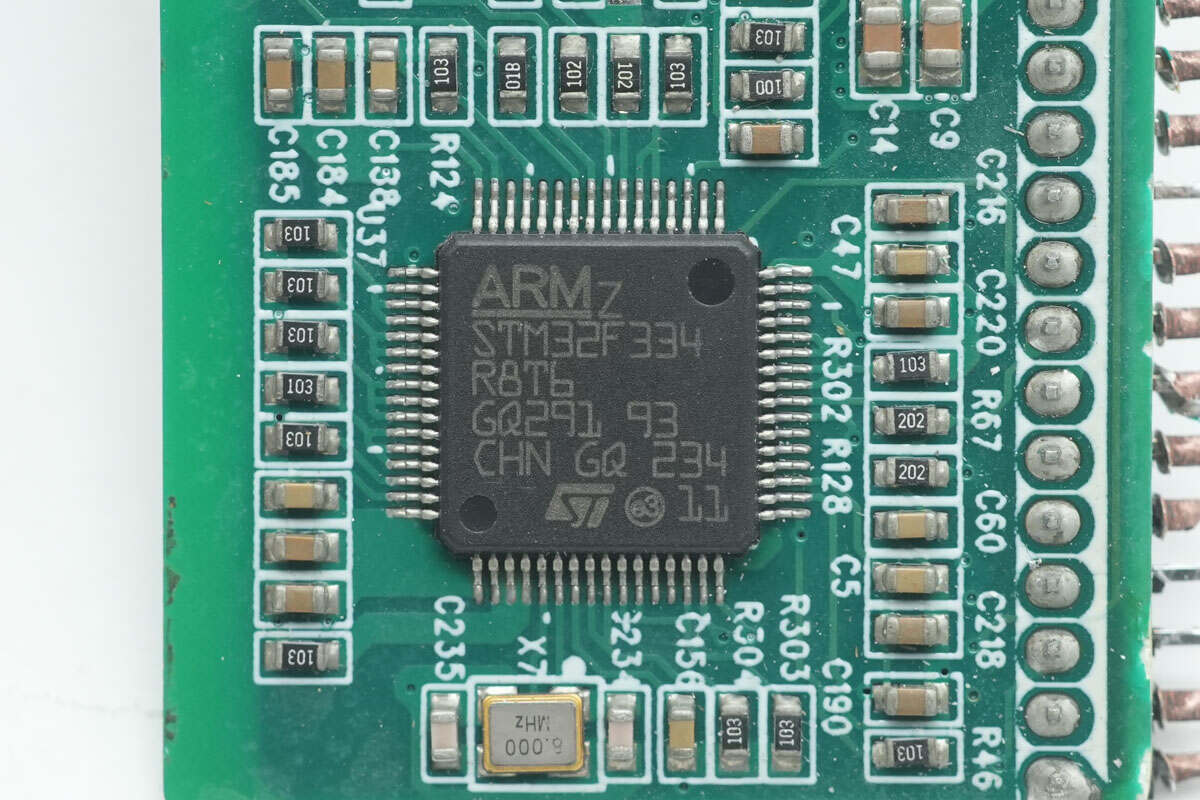

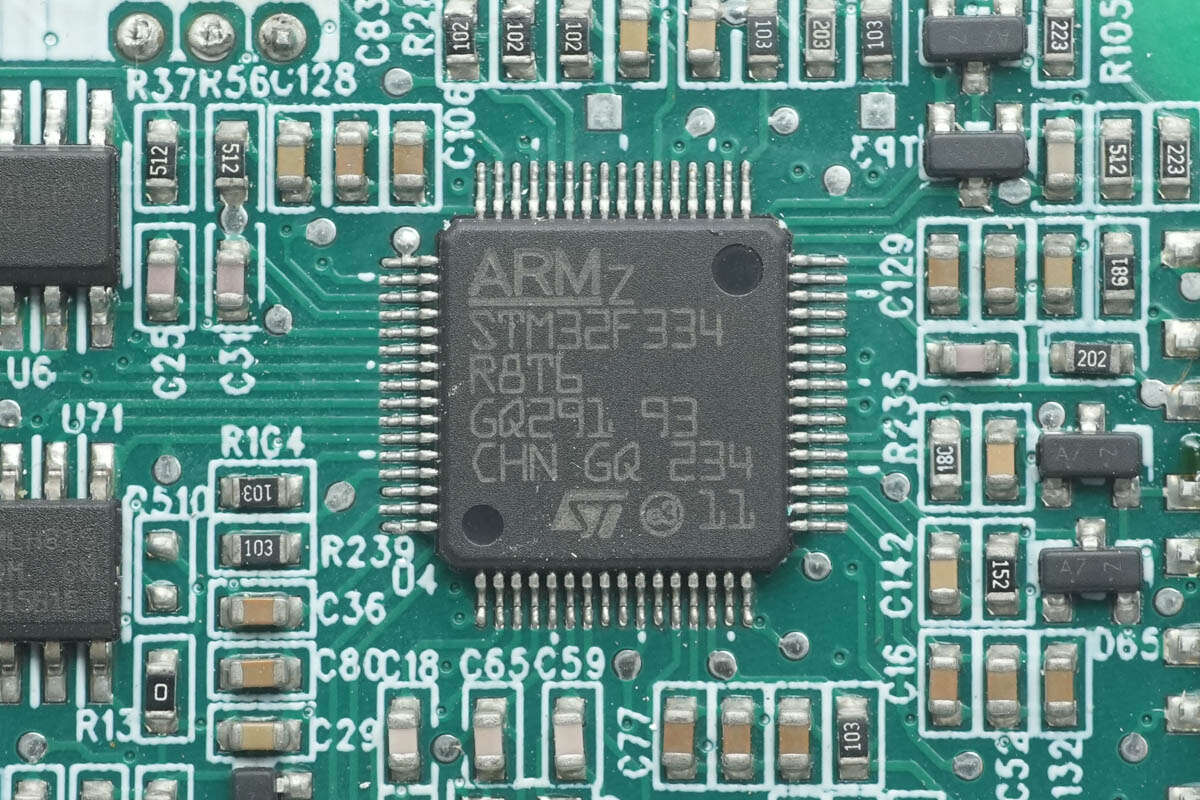

升压控制器来自意法半导体，型号STM32F334R8T6，芯片内置ARM Cortex-M4 32位CPU和FPU，主频达72MHz，内置64K FLASH和12K SRAM，并支持奇偶校验。内部还集成两个快速12位ADC，超快速比较器等，支持6通道PWM信号输出，采用LQFP64封装。

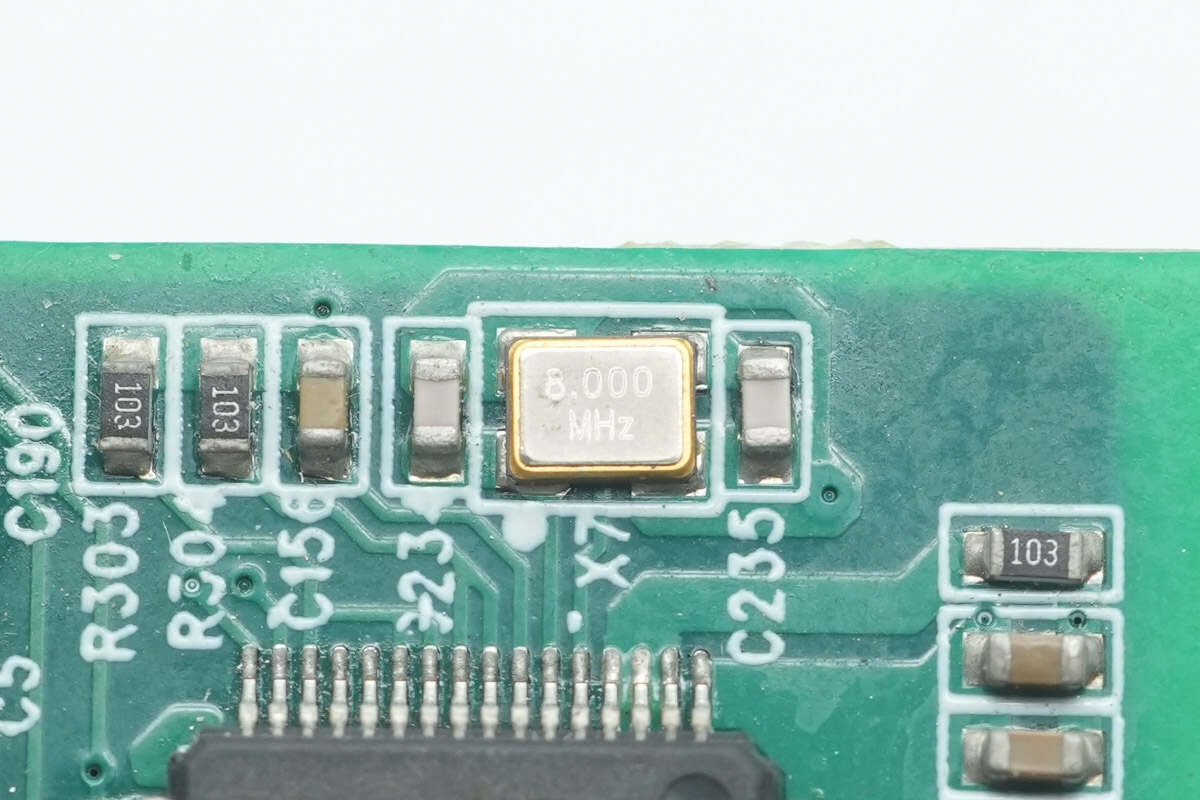

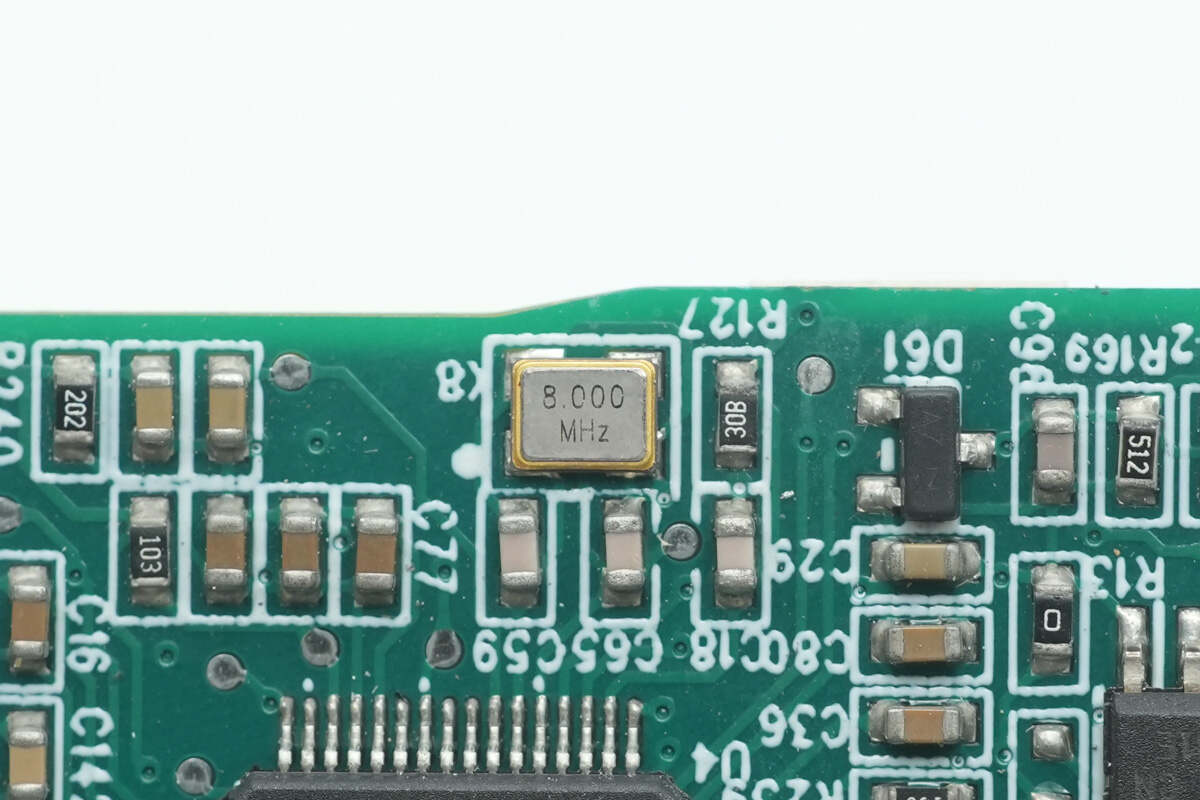

芯片外置8.000MHz时钟晶振。

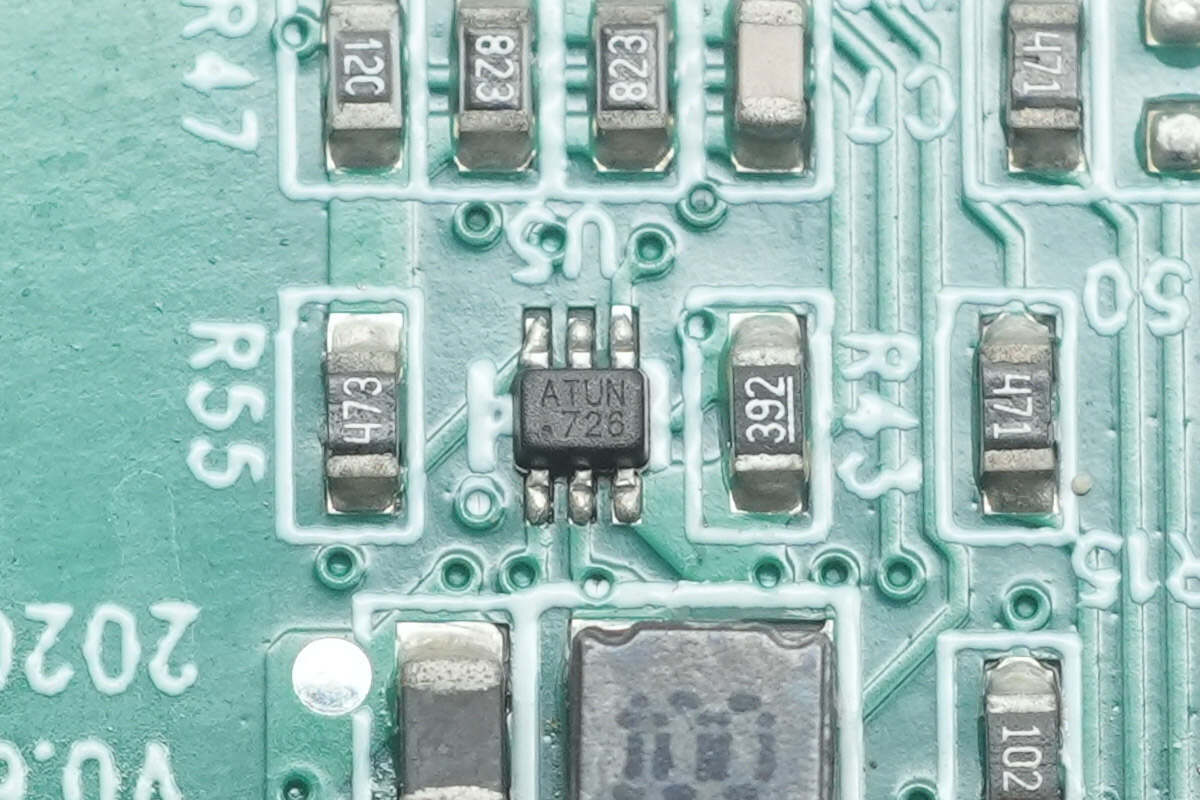

降压芯片来自芯源系统，丝印ATU，型号MP1652，是一颗4.2-18V输入电压，2A输出电流的同步降压转换器，芯片内部集成开关管，具备快速负载瞬态响应，开关频率680KHz，支持过电流保护和过热关断，采用SOT563封装。

LLC控制器同样采用意法半导体STM32F334R8T6。

芯片外置8.000MHz时钟晶振。

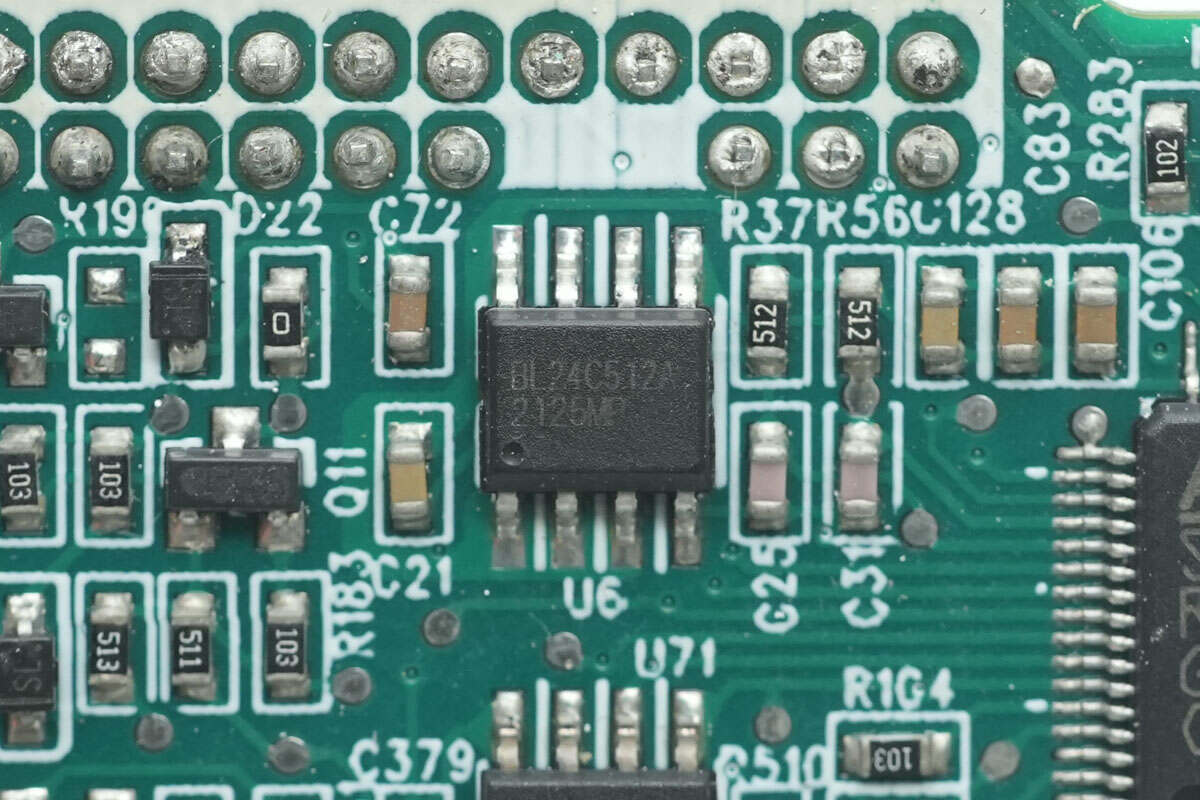

存储器来自上海贝岭，型号BL24C512A，容量为64KB，采用SOP8封装。

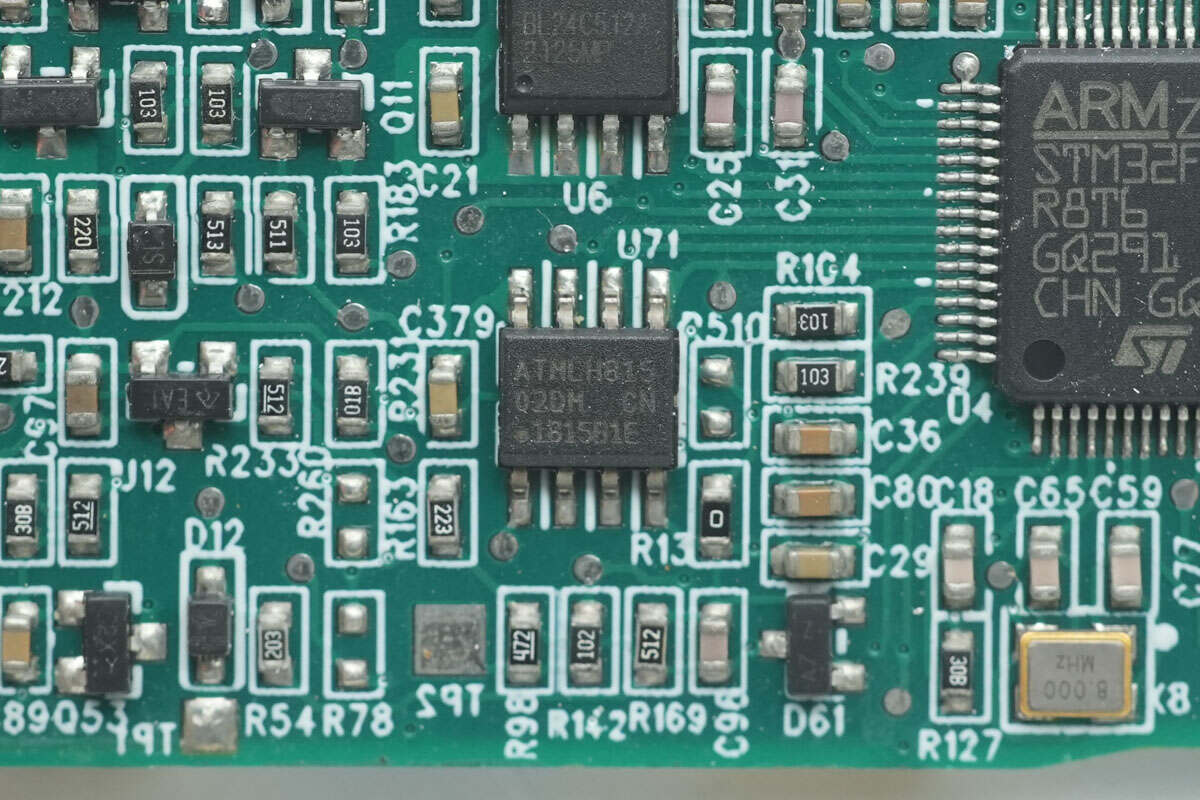

存储器来自微芯科技，丝印02DM，型号AT24C02D，支持1.7-3.6V工作电压，采用SOIC8封装。

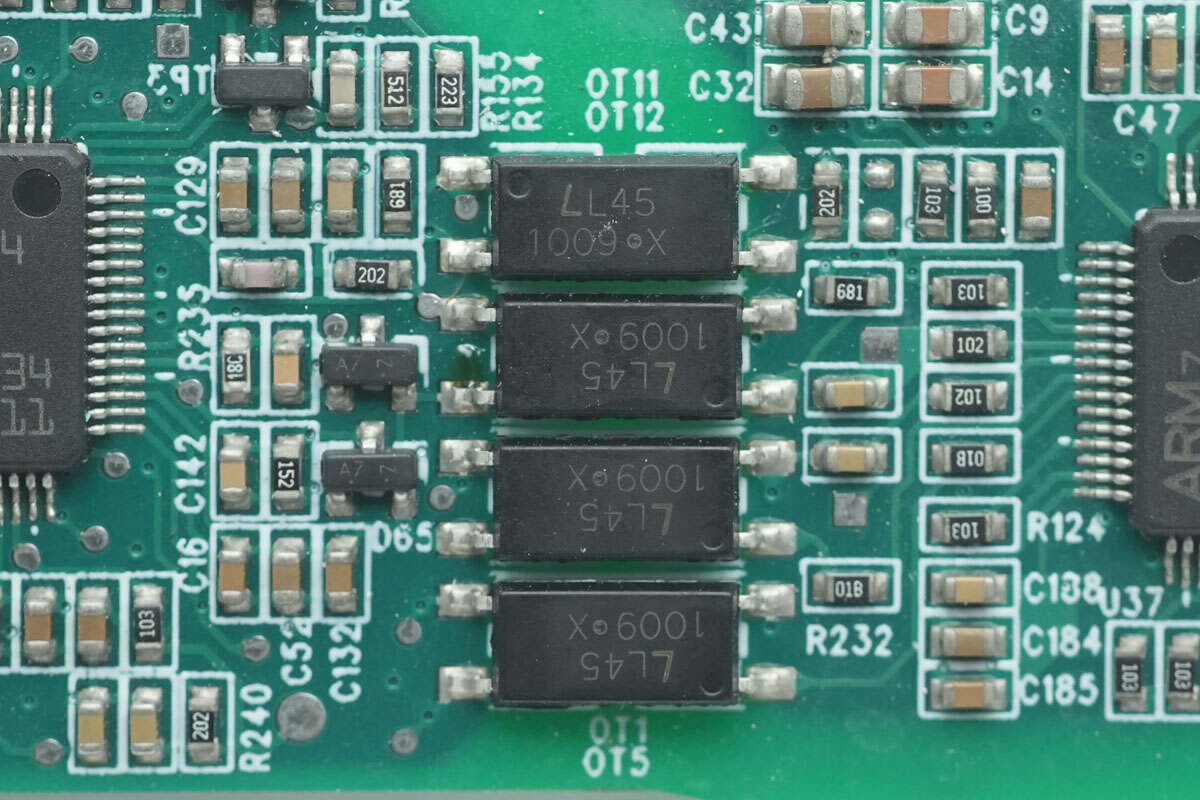

光宝LTV1009光耦用于MCU之间隔离通信。

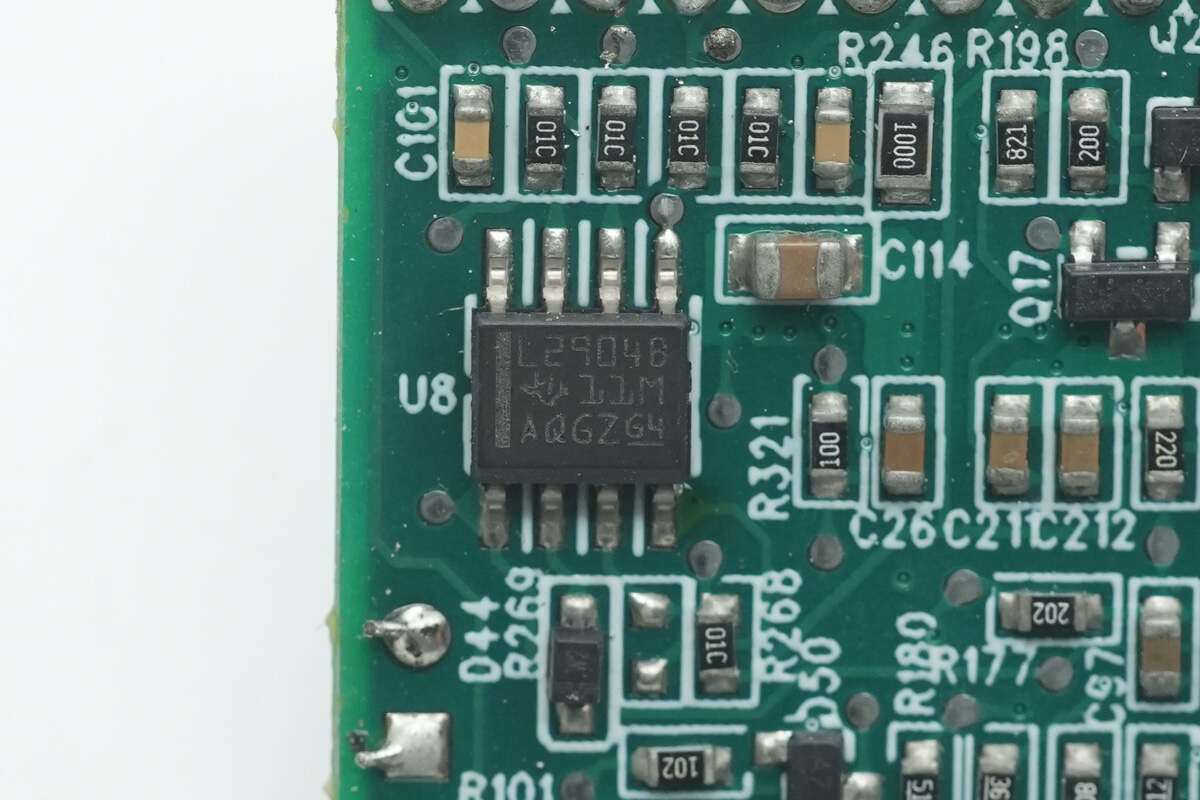

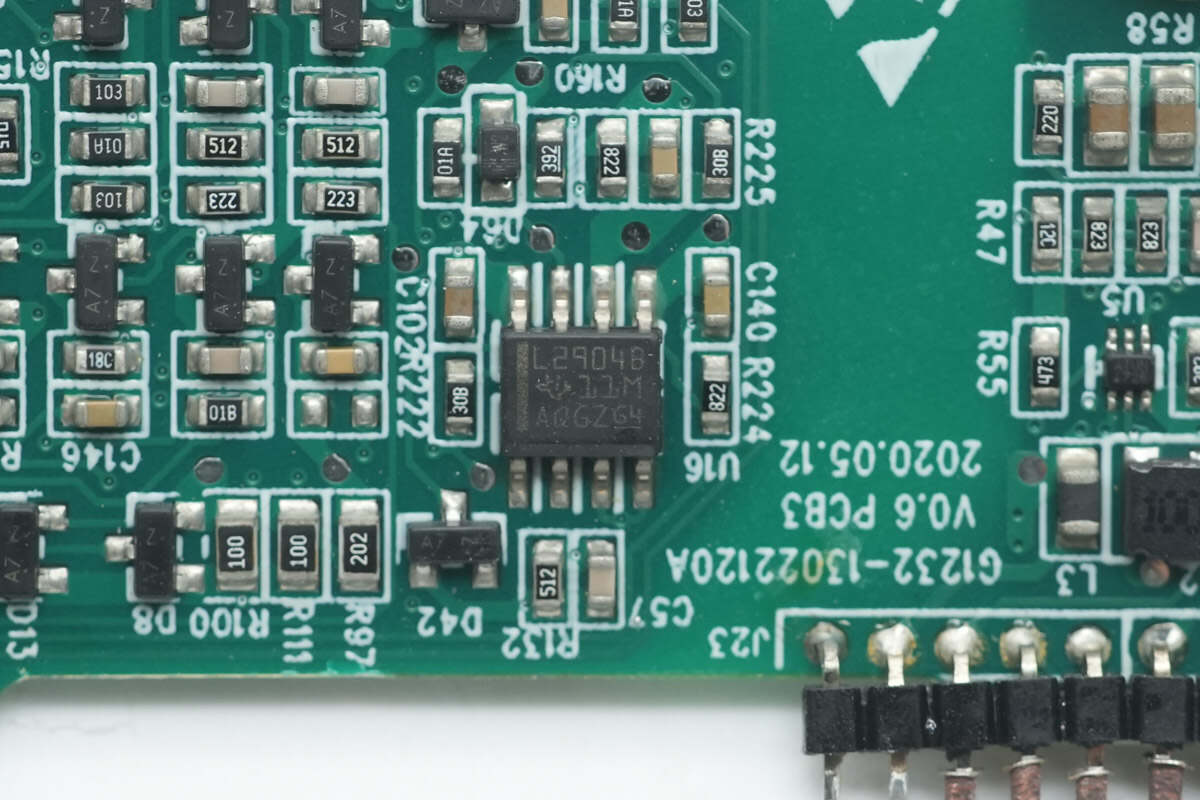

运放芯片来自德州仪器，型号LM2904B，为行业标准双路运算放大器，采用SOIC8封装。

另一颗运放芯片型号相同。

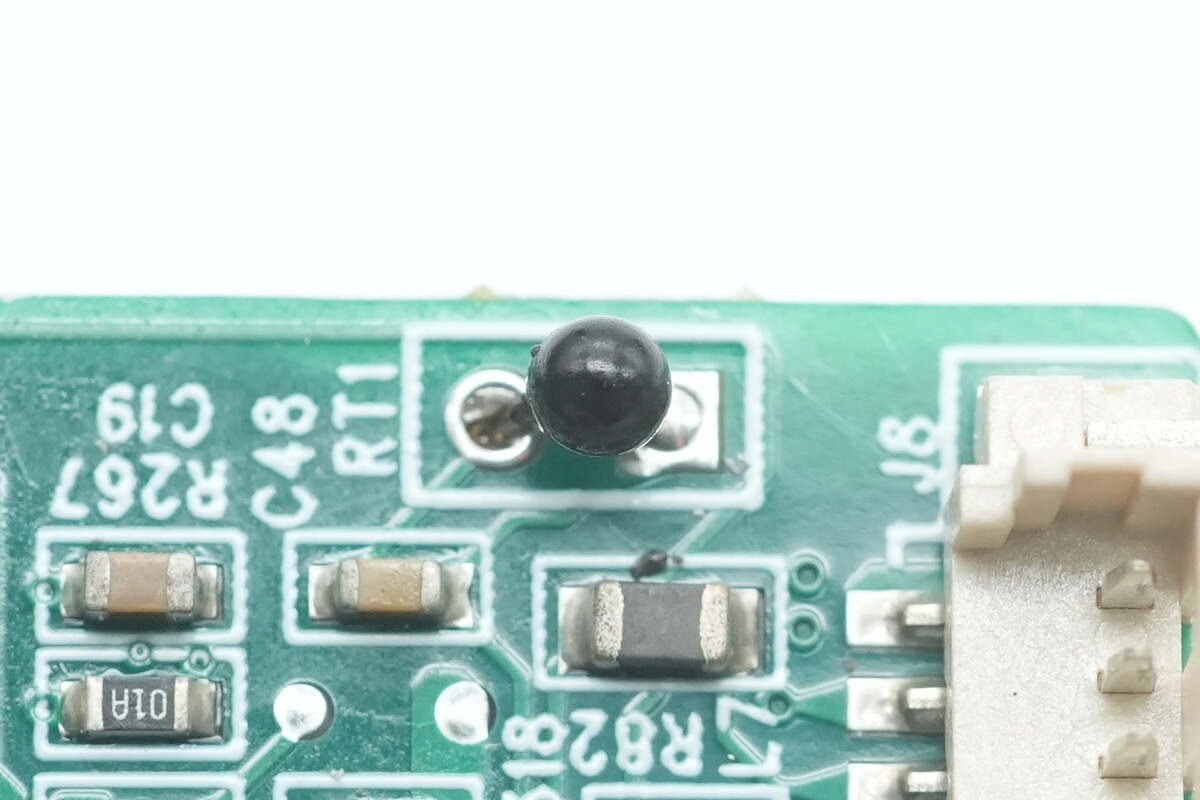

热敏电阻用于检测电源进气温度。

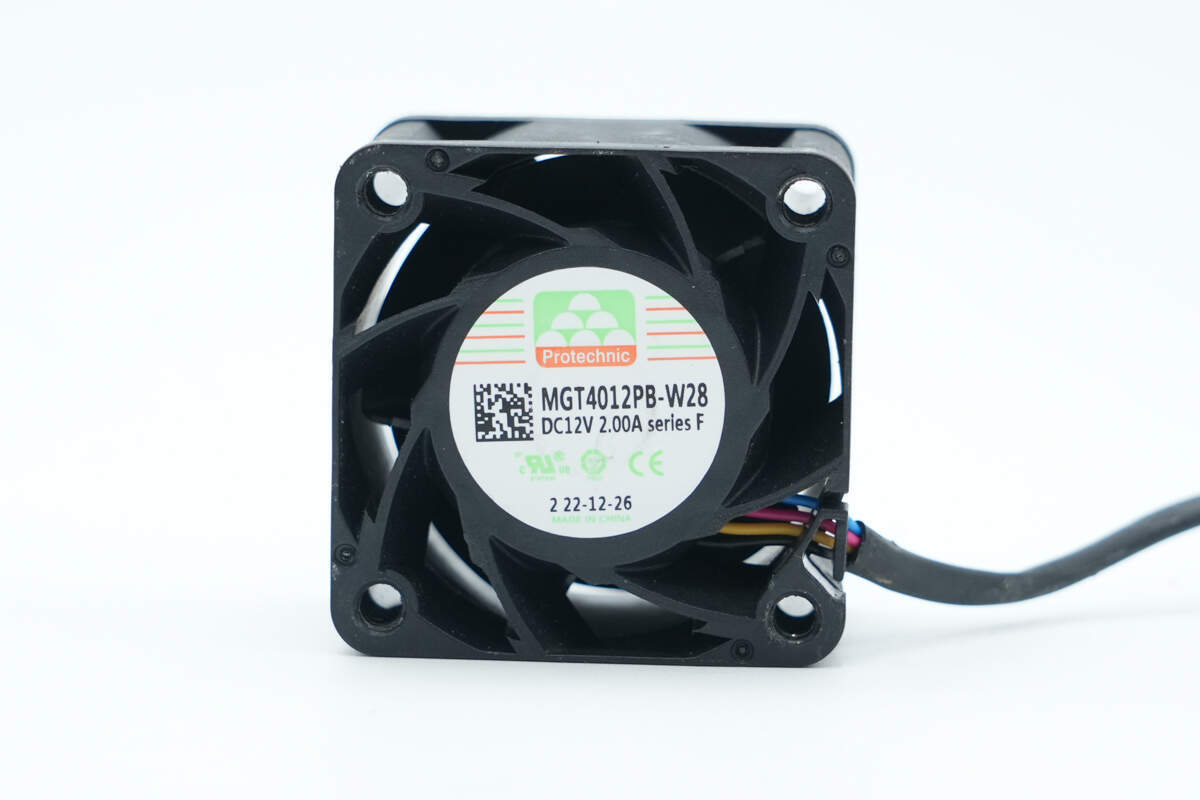

散热风扇来自永立，型号MGT4012PB-W28，规格为12V 2A，中国制造。

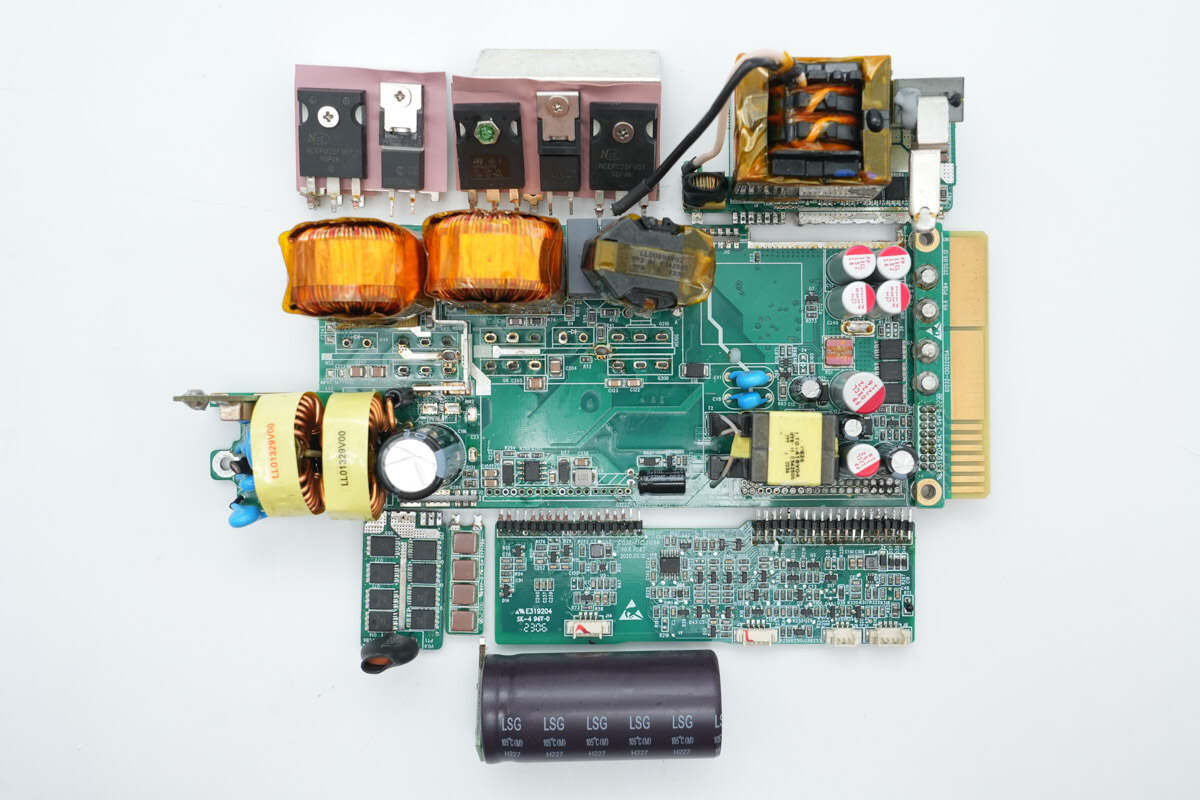

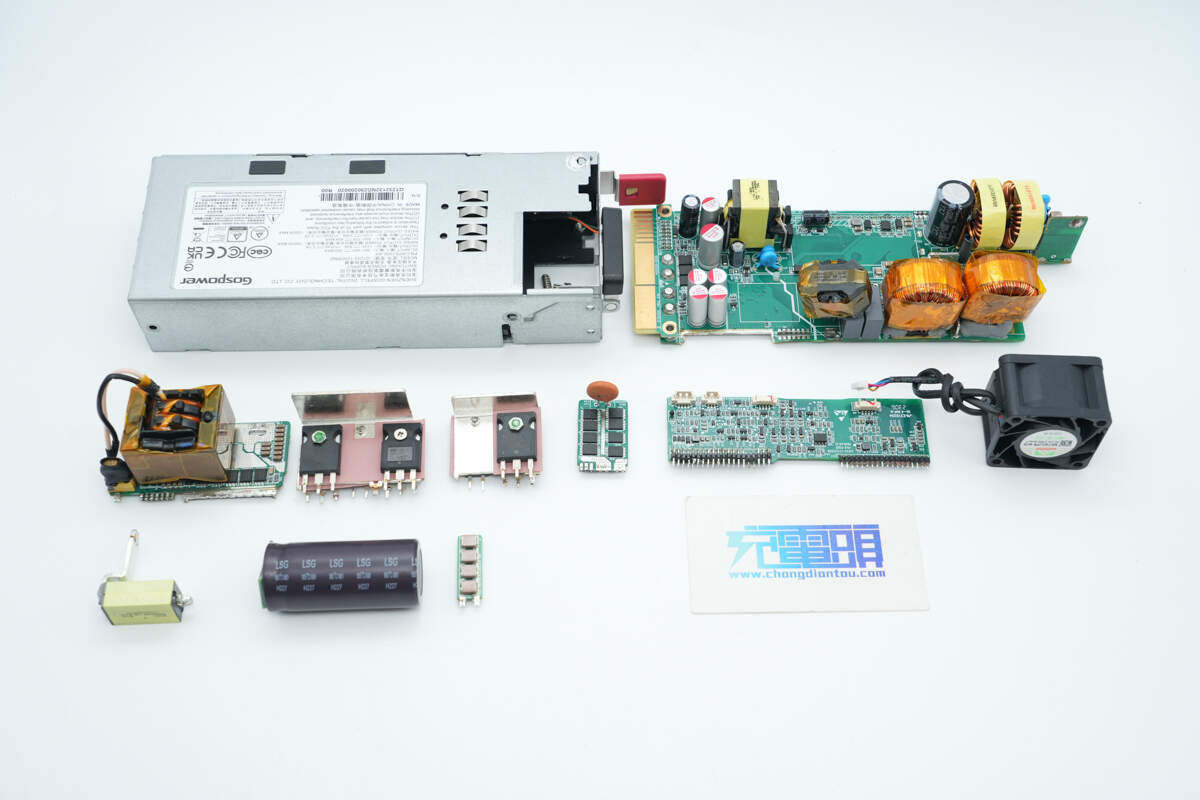

全部拆解一览，来张全家福。

充电头网拆解总结

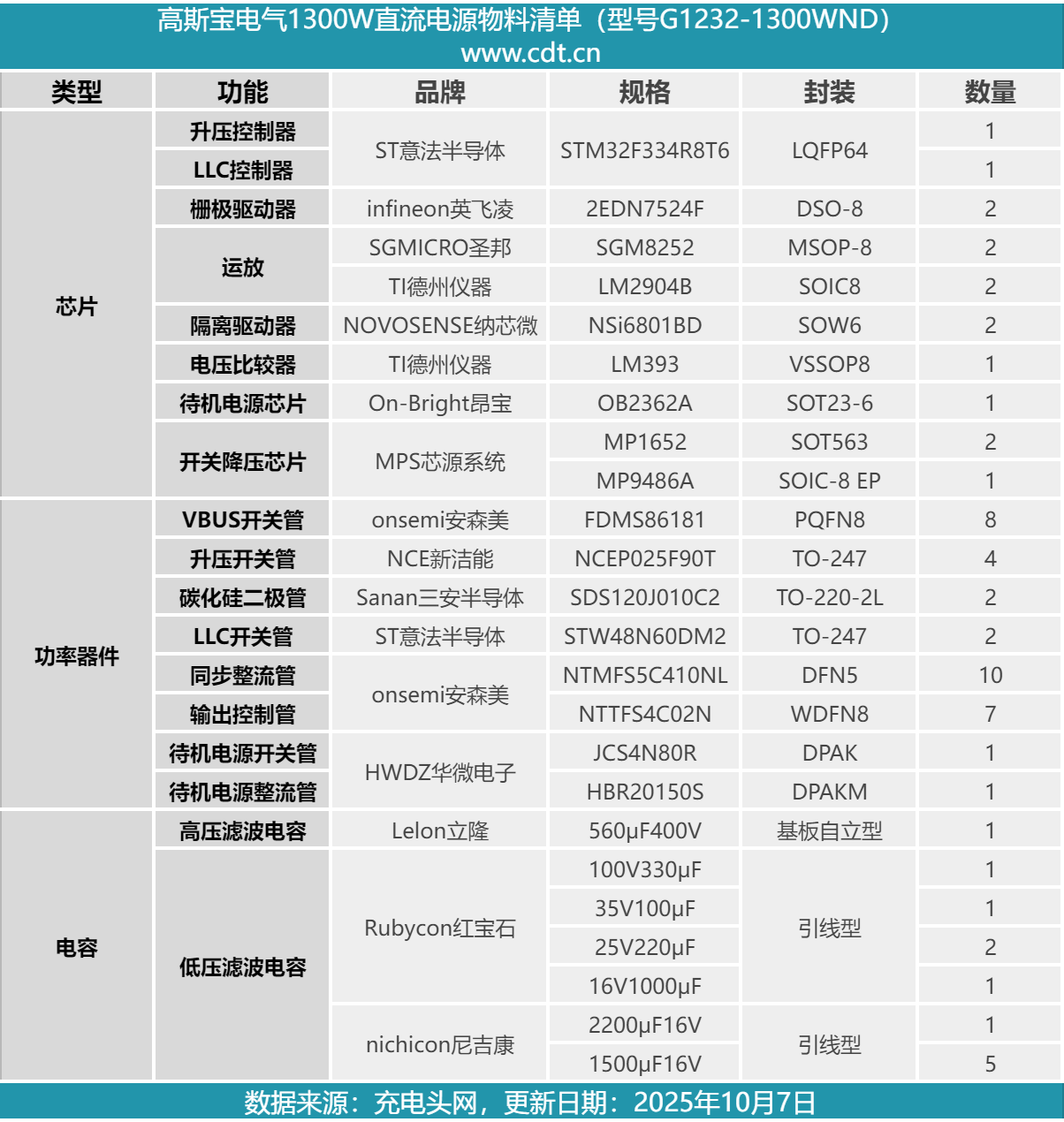

最后附上高斯宝电气1300W直流服务器电源的核心器件清单，方便大家查阅。

高斯宝电气1300W服务器电源型号为G1232-1300WND，为LVDC系列，支持-48V电池PACK输入。电源额定输出电压12V，输出电流为108A，待机电源输出电压为12V，额定输出电流2.1A。电源模块内置散热风扇，从输出侧吸入空气，从输入端吹出散热。电源输入端设有直流电源插座，并设有防反接设计。

充电头网通过拆解了解到，这款电源内部使用意法半导体STM32F334R8T6 MCU用于升压和LLC控制。升压开关管采用新洁能NCEP025F90T，通过英飞凌2EDN7524F进行驱动，并使用三安半导体SDS120J010C2碳化硅二极管整流。LLC开关管采用意法半导体STW48N60DM2，使用纳芯微NSi6801BD隔离驱动器。

同步整流管使用安森美NTMFS5C410NL，通过英飞凌2EDN7524F进行驱动。待机电源芯片采用昂宝OB2362A，开关管和整流管均来自华微电子。电源内部高压滤波电容来自立隆，低压滤波电容来自红宝石和尼吉康。电源内部采用多块小板垂直焊接，提升空间利用率，做工和用料扎实可靠。
