一、产品概述

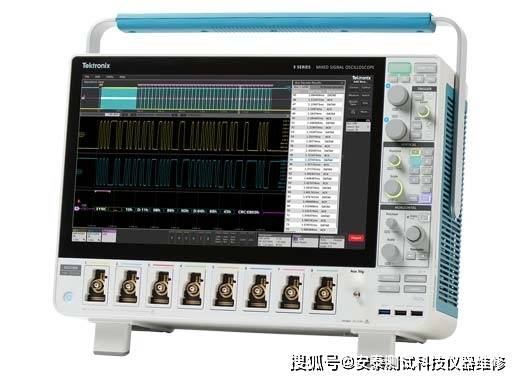

泰克MSO58混合信号示波器是一款高性能测试仪器，适用于电子设计、通信测试、汽车电子及科研领域。其核心特性包括：

带宽与通道：提供350 MHz至2 GHz可调带宽，支持4、6或8条FlexChannel®输入通道，每条通道可配置为模拟或数字信号输入。

显示与操作：配备15.6英寸高清电容触摸屏，支持捏合、滑动和缩放操作，提升用户体验。

采样率与存储：最高采样率6.25 GS/s，记录长度标配62.5 M点，可选配至500 M点，满足长时间信号捕获需求。

垂直分辨率：12位ADC，高分辨率模式下可达16位，精准捕捉信号细节。

二、基础操作指南

1. 开机与连接

电源连接：使用附带电源线连接仪器，按下前面板电源按钮启动。电源按钮颜色指示状态：黄色为待机，绿色为运行。

探头连接：将TekVPI®模拟探头或TLP058数字探头推入FlexChannel接口，听到“咔”声表示锁定。BNC探头需顺时针旋转锁紧。

2. 通道设置

通道选择：通过触摸屏或前面板控件选择通道，配置垂直刻度、耦合方式（直流/交流）及探头衰减比。

高分辨率模式：启用后，垂直分辨率提升至16位，适合捕捉微小信号细节。

3. 触发设置

触发类型：支持边沿、脉冲宽度、逻辑等多种触发模式。选择触发源并设置触发电平及斜率。

自动设置：点击“Autoset”按钮，仪器自动优化水平、垂直和触发参数，快速显示稳定波形。

4. 波形捕获与测量

添加测量：选择波形后，点击“Add Measure”按钮，添加幅度、频率等参数测量。支持自动测量或光标手动测量。

FastAcq模式：启用后，波形捕获速率超过500,000个/秒，有效捕捉瞬态事件。

5. 数据导出与存储

导出数据：通过USB或LAN接口导出波形数据、屏幕截图或测量结果，支持CSV、MAT等格式。

存储配置：可保存仪器设置、波形数据及测量结果至内部存储或外部U盘。

三、高级功能应用

1. 频谱分析

频谱视图：切换至频谱视图，独立控制时域与频域参数，进行谐波失真、相位噪声等分析。

高级频谱功能：支持RF触发、光谱图及IQ捕获，满足复杂频域分析需求。

2. 协议解码

总线触发与解码：支持I2C、SPI、CAN、LIN等总线协议触发与解码，助力嵌入式系统调试。

并行总线分析：配置逻辑探头后，可同时解码8位并行总线数据。

3. 噪声滤波

低通滤波器：在通道设置菜单中启用低通滤波器，减少高频噪声干扰。合理设置截止频率，避免信号失真。

四、维护保养与故障排除

1. 定期清洁

显示屏清洁：使用专用擦拭布（如Wypall中效湿巾）轻柔擦拭，避免使用腐蚀性清洁剂。

外壳清洁：用干无绒布或软毛刷清洁，狭窄空间可用棉签蘸75%异丙醇擦拭。

2. 校准周期

建议校准：每年校准一次，或在使用环境恶劣时缩短周期。校准前确认机构资质。

3. 常见故障排除

无信号：检查探头连接、通道启用状态及输入阻抗设置。

显示异常：重启仪器，若问题依旧，联系专业维修。

电源故障：确认电源线连接正常，检查保险丝（需专业操作）。

五、安全注意事项

接地保护：确保仪器接地良好，避免静电放电（ESD）损坏。操作前佩戴接地腕带。

信号输入：输入信号不得超过最大额定值（如BNC接口最大电压400 V峰值），防止仪器损坏。

六、技术支持与资源

如需详细电子版手册可访问安泰测试科技官网下载或者联系客服领取，如需技术支持也可联系我们，安泰测试科技提供吉时利的免费技术支持。
