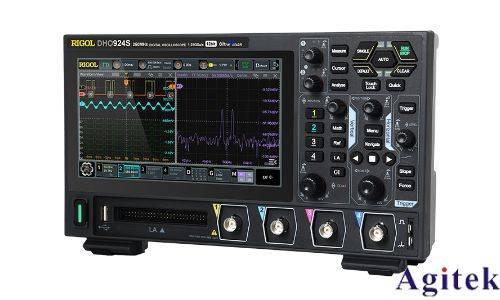

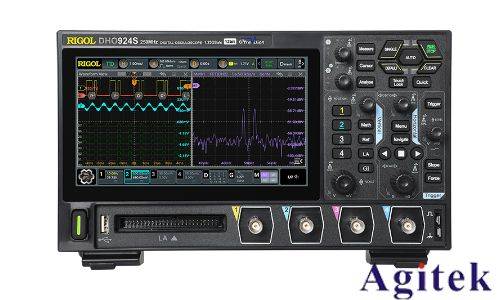

在电子测试与调试中，示波器与探头的匹配度直接影响测量结果的准确性。普源示波器DHO914作为高性能测量工具，其探头选择、连接与设置过程需严格遵循规范，以确保信号采集与分析的可靠性。本文将结合技术原理与实践经验，提供详细的匹配指南，帮助用户优化测量流程。

一、选择合适的探头类型：参数匹配是关键

1. 电流范围与频率响应

电流范围：DHO914常用于测量动态电流信号，需根据待测电路的最大电流值选择探头。例如，若电路存在瞬时大电流（如电机启动电流），需选用量程≥5A的探头以避免过载。

频率响应：高频信号（如开关电源纹波）需选择带宽≥100MHz的探头，低频信号（如工频电流）则可选带宽50MHz的型号。

2. 探头类型选择

夹式探头：适用于非侵入式测量，便于快速连接导线，但需注意夹口尺寸与待测线径匹配。

差分探头：针对共模干扰较大的场景（如工业控制设备），可提供更高信号隔离度。

电流传感器：对于精密小电流测量（μA级），需选用低噪声、高灵敏度的专用传感器。

二、探头连接与示波器设置：精细化调试流程

1. 物理连接步骤

探头连接示波器：使用BNC线缆将探头输出端与DHO914的对应输入通道连接，确保接口紧固无松动。

接入待测电路：

夹式探头：断开电路电源后，将探头夹在待测导线周围，确保闭合路径完整。

直插式探头：需断开电路节点，将探头串联接入，避免并联接入导致的分流误差。

2. 示波器参数配置

通道设置：选择与探头连接的通道（如CH1），启用“探头衰减系数”功能（若探头自带衰减，需输入对应比例）。

垂直灵敏度调节：根据探头增益值（如100mV/A）设置示波器量程，例如探头输出1V对应1A电流时，示波器应设为1V/div。

触发模式优化：选择边沿触发（如上升沿）并设置阈值，确保稳定捕获目标信号波形。

三、校准与验证：确保测量精度

1. 探头校准周期

建议每6个月使用标准电流源进行校准，记录实际输出与示波器读数偏差，必要时调整补偿参数。

2. 现场验证方法

对比法：用已知精度的电流表同步测量同一电路，验证示波器读数误差是否≤±3%。

波形特征分析：观察信号畸变（如方波上升沿抖动），若存在异常需检查探头接地是否良好。

四、安全与注意事项

高压隔离：测量高压电路时，必须使用带绝缘外壳的差分探头，并确认示波器接地线连接正确。

避免过载：禁止将探头直接接入超出量程的电流（如10A探头接入20A电路），以防损坏传感器。

环境干扰抑制：在强电磁场环境中，使用屏蔽线缆并缩短探头连接长度，降低共模噪声干扰。

结语

DHO914探头匹配的成功与否，直接影响测量数据的可信度。通过合理选型、规范连接与精细校准，用户可显著提升示波器的动态范围与分辨率。在实际应用中，建议结合具体电路特性（如频率、电流极性）灵活调整参数，并定期维护探头性能，以确保测试结果的长期稳定与准确。
