前言

随着快充技术的不断普及与高功率化发展，适配器设计面临着更高的转换效率与更严苛的热管理挑战。为实现更高功率密度与更低损耗，低压MOS选型尤为关键，其在同步整流、VBUS等电路中助力产品高效输出。

近期，充电头网在拆解多款65W~90W PD快充产品中发现，安世半导体旗下多款低导阻MOS器件如PSMN8R7-100YSF、PSMN8R5-100ES与PSMN2R4-30YLD等被广泛采用，已成功进入多家主流快充品牌供应链。

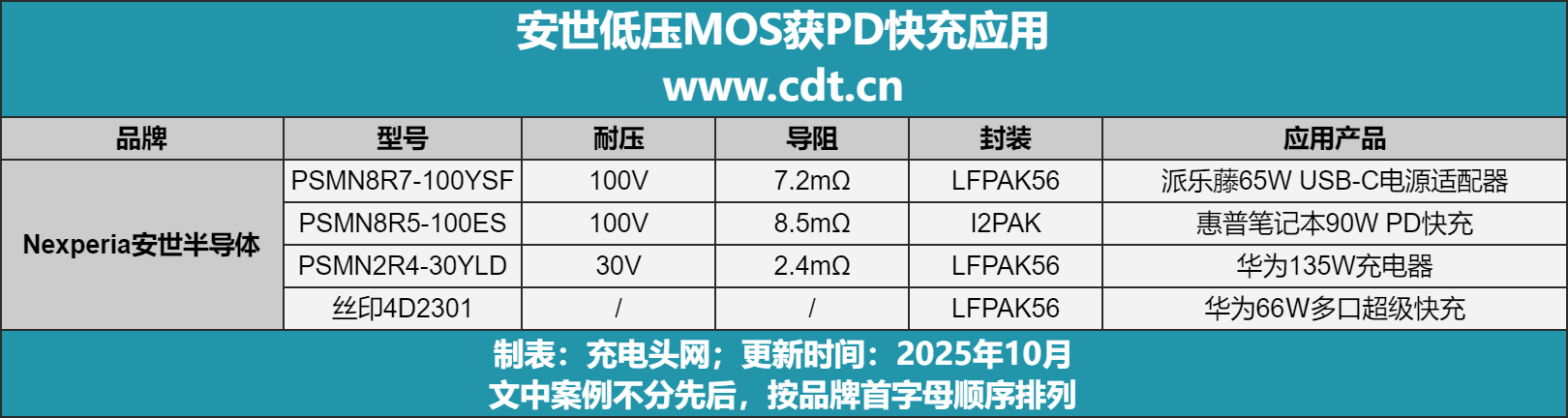

安世低压MOS获PD快充应用

充电头网在持续拆解中发现安世半导体多款耐压30~100V，导阻2.4~8.5mΩ低压MOS打入多家快充品牌供应链，年出货量十分可观。详细信息下文为您详细介绍。

Nexperia安世PSMN8R7-100YSF

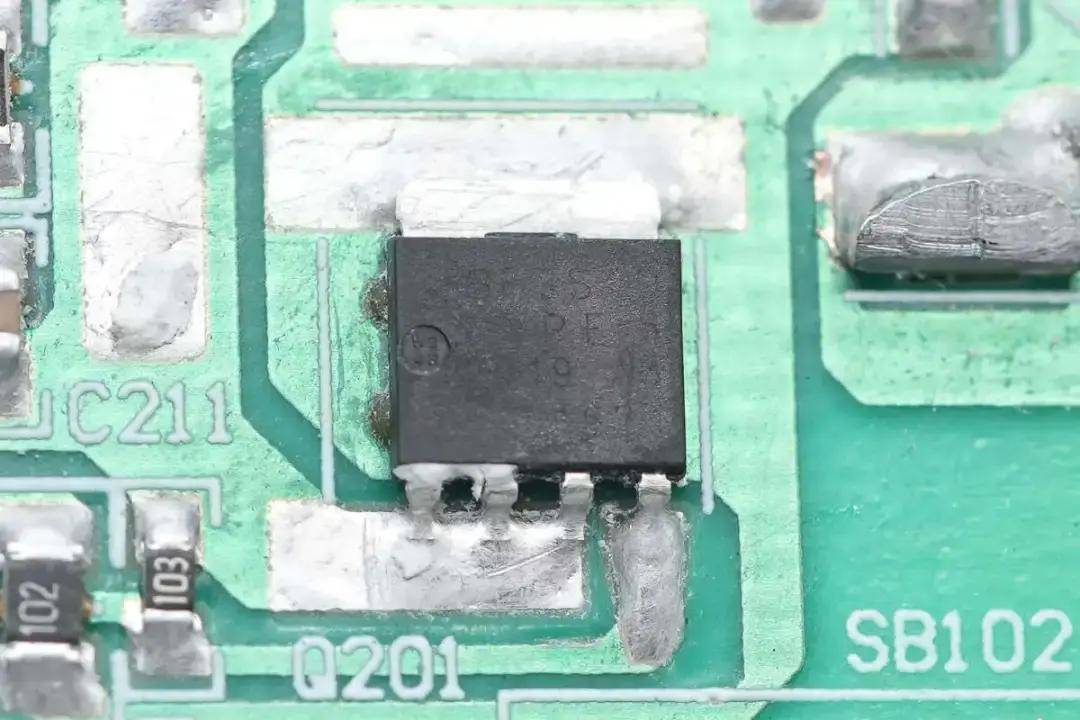

Nexperia安世丝印8F7S10的器件型号为PSMN8R7-100YSF，NMOS，耐压100V，导阻7.2mΩ，采用LFPAK56封装，该器件适合AC-DC\DC-DC中的同步整流器、无刷直流电机控制、USB-PD与移动设备快速充电适配器、LED照明、全桥与半桥应用、反激式和谐振拓扑结构。

充电头网通过拆解了解到，这款器件获派乐藤65W USB-C电源适配器应用。

相关阅读：

1、拆解报告：派乐藤65W USB-C电源适配器

Nexperia安世PSMN8R5-100ES

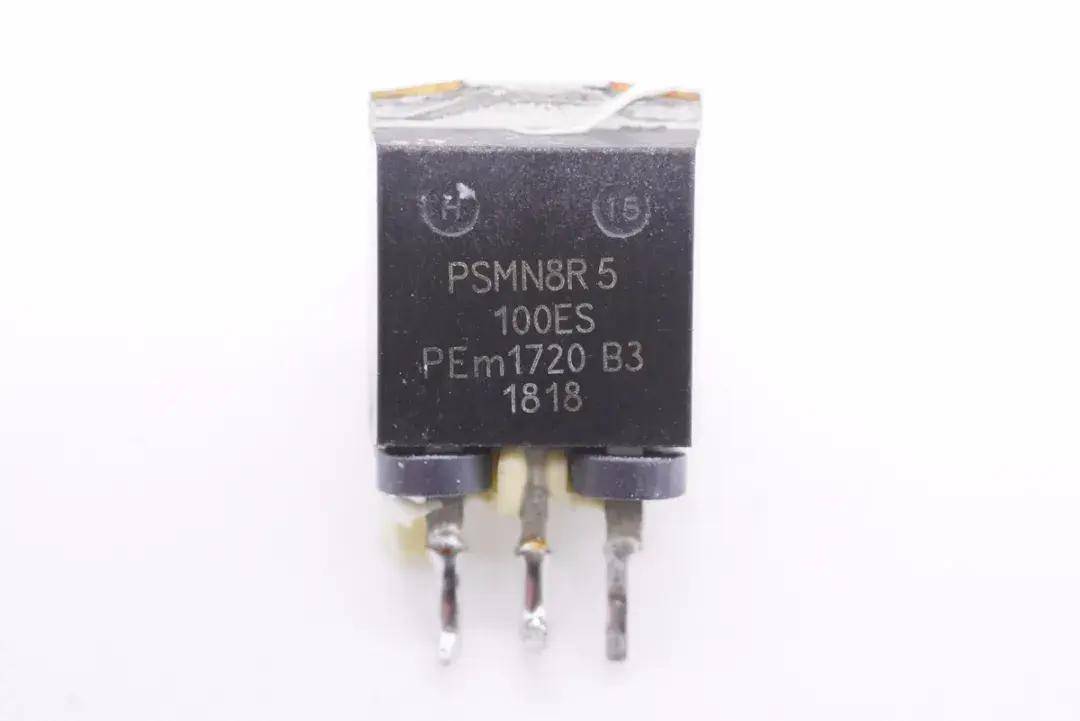

Nexperia安世PSMN8R5-100ES是一颗NMOS，耐压100V，导阻8.5mΩ，采用I2PAK封装，该器件适合AC-DC电路、电机控制、服务器电源、同步整流等电路应用。

相关阅读：

1、台达代工，惠普笔记本90W PD快充拆解

Nexperia安世PSMN2R4-30YLD

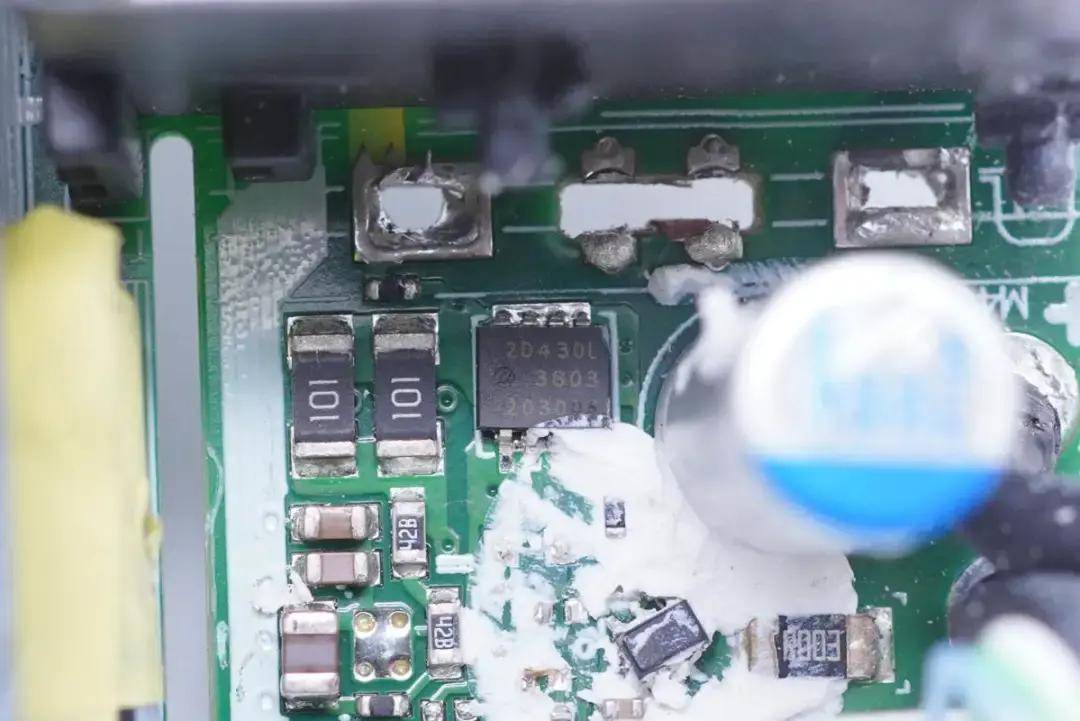

安世PSMN2R4-30YLD是一颗耐压30V，导阻2.4mΩ的NMOS，采用LFPAK56封装。该器件适用于服务器和电信设备的板载DC-DC解决方案、电信应用中的次级侧同步整流技术、VRM模块、负载点(POL)模块、电机控制等诸多场景应用。

相关阅读：

1、USB-C口135Ｗ快充？华为最新充电器拆解

Nexperia安世丝印4D2301

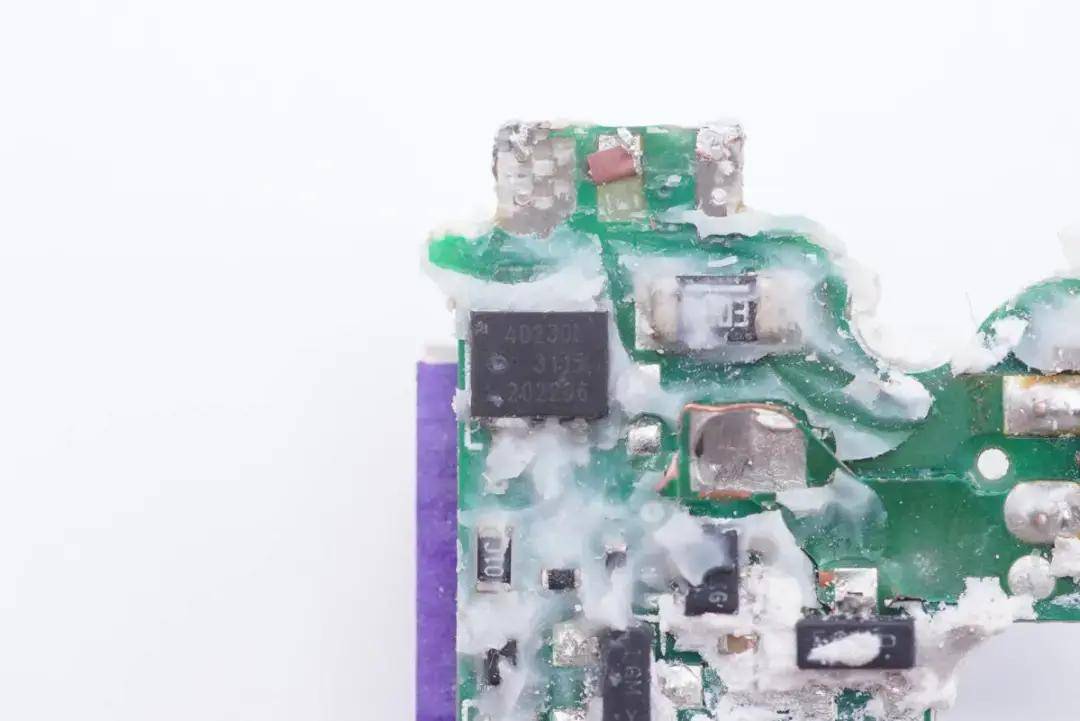

Nexperia安世丝印4D2301的低压MOS，在华为华为66Ｗ多口超级快充用于VBUS开关管。

应用案例：

1、拆解报告：华为66Ｗ多口超级快充拆解

充电头网总结

安世半导体低压MOS凭借稳定性能表现以及低导阻特性，已成为PD快充电源设计中可选核心器件之一。从派乐藤65W、惠普90W到华为135W等适配器的拆解案例可见，安世MOS在同步整流与VBUS开关中的表现出色，获一线品牌工程师青睐，证明其在高效能、高可靠性快充领域的竞争力。未来，随着高功率密度PD快充市场规模的持续扩张，安世低压MOS的市场应用潜力将进一步扩大。
