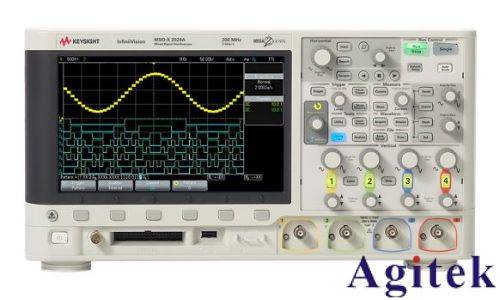

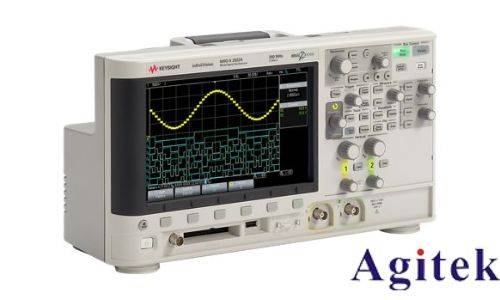

Keysight是德示波器在电子测量领域应用广泛，精准的触发设置与高效的波形分析方法对获取准确信号信息至关重要。以下为您介绍5个常用的触发设置及波形分析方法。

边沿触发设置

边沿触发是最基础且常用的触发模式。在示波器操作界面找到“Trigger”菜单，进入后选择“Edge Trigger”。当信号上升沿或下降沿跨越预先设定的触发电平时，示波器便会触发采集。例如，在检测周期性方波信号时，若要稳定显示方波波形，可将触发电平设置在方波幅值的中间位置，触发边沿选为上升沿或下降沿均可。若方波幅值为5V，把触发电平设为2.5V，触发边沿设为上升沿，示波器就能在每次方波上升沿到达2.5V时精准触发，稳定显示方波波形，便于后续测量频率、周期、脉宽等参数。

脉宽触发设置

脉宽触发适用于检测信号中特定脉宽的脉冲。在触发菜单中选中“Pulse Width Trigger”，此时可设置脉宽条件，如脉宽大于、小于或等于某一设定值。在排查电路中异常窄脉冲干扰时，假设正常脉冲脉宽在10μs - 50μs，而怀疑有脉宽小于5μs的干扰脉冲。在示波器上设置脉宽触发，将脉宽条件设为“小于5μs”，当电路中出现此类窄脉冲时，示波器即刻触发，捕获到干扰脉冲的波形，帮助工程师定位干扰源。

视频触发设置

对于视频信号，需用到视频触发。在触发菜单里选择“Video Trigger”，示波器能依据视频信号的同步特性进行触发，可设置触发源为复合视频信号、场同步信号或行同步信号等。在测试模拟视频设备输出信号时，把触发源设为复合视频信号，示波器可稳定显示视频图像的扫描线，用于分析视频信号的同步准确性、场频、行频等参数，保障视频设备正常运行。

斜率触发设置

斜率触发用于捕捉信号斜率变化满足设定条件的时刻，在触发菜单中选择“Slope Trigger”。在高速数字电路中，信号上升沿或下降沿过缓可能影响电路性能。比如某数字信号标准上升沿时间应小于1ns，在示波器设置斜率触发，设定上升沿斜率大于某一对应值（依据信号特性换算得出），当信号上升沿斜率不符合要求时，示波器触发，显示异常波形，助力工程师优化电路设计，提升信号质量。

模式触发设置

模式触发可根据信号的特定模式进行触发，适用于复杂数字信号或通信协议信号分析。在触发菜单中选择“Pattern Trigger”，通过设置逻辑表达式，如多个通道信号间的“与”“或”“异或”等逻辑关系。在分析SPI通信协议信号时，SPI通信包含时钟信号（SCK）、主机输出从机输入信号（MOSI）、主机输入从机输出信号（MISO），可在示波器设置模式触发，设置逻辑关系为当SCK某一沿到来时，MOSI与MISO满足特定电平组合，示波器触发，捕获SPI通信中的特定数据传输波形，便于分析通信是否正常。

波形分析方法

完成触发设置捕获波形后，可利用示波器内置测量功能分析波形。点击“Measure”菜单，选择所需测量参数，如幅值、频率、周期、上升时间、下降时间等。示波器自动测量并显示结果，如测量正弦波信号，能快速获取幅值、频率等参数。还可运用FFT（快速傅里叶变换）功能将时域信号转换为频域信号，分析信号的频率成分与各频率分量幅值。在排查电源噪声问题时，通过FFT分析，可清晰看到噪声的频率分布，找到噪声源频率，针对性采取滤波等措施。另外，借助示波器的统计分析功能，多次测量同一信号，统计参数的变化情况，评估信号稳定性，如在长时间监测电源纹波时，利用统计功能查看纹波幅值的波动范围，判断电源稳定性是否符合要求 。
