一、应用背景与需求分析

厚膜电阻片作为电子电路中实现电阻功能的核心元件，广泛应用于通信、汽车电子、工业控制、消费电子等众多领域。其生产过程中，切割工序是决定产品精度、性能及良率的关键环节——需将整体的厚膜电阻基板按照设计要求切割成特定尺寸的单体电阻片，同时要严格控制切割精度、避免崩边、裂纹等缺陷，确保电阻片的电阻值稳定性及机械结构完整性。

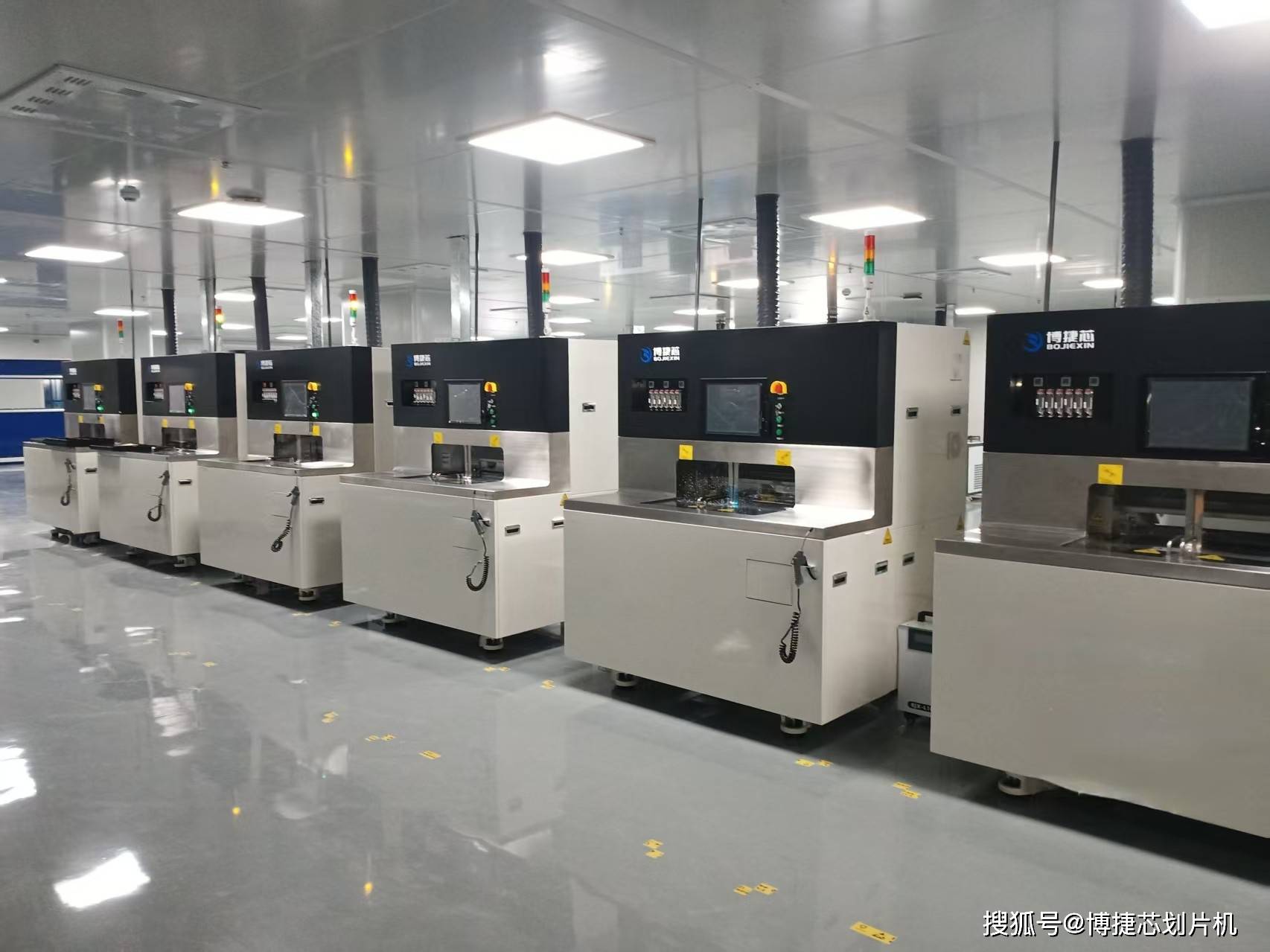

传统切割设备在处理厚膜电阻片时，常面临诸多痛点：如机械切割易产生较大应力导致电阻片崩边、破损；激光切割若精度控制不佳则易灼伤电阻膜层，影响电阻性能；普通划片机的定位精度不足，难以满足高密度、小尺寸厚膜电阻片的切割需求。在此背景下，博捷芯精密划片机凭借其高精度、高稳定性的核心优势，成为厚膜电阻片切割领域的理想解决方案。

二、博捷芯精密划片机的核心优势适配性

博捷芯精密划片机针对厚膜电阻片的材质特性（如陶瓷基底、厚膜电阻层的复合结构）及切割工艺要求，具备多项核心优势，精准匹配应用场景需求：

1. 超高定位与切割精度

设备采用高精度光栅尺闭环控制系统，定位精度可达±1μm，重复定位精度≤0.5μm，能够精准匹配厚膜电阻片的精细切割需求——无论是小尺寸（如0402、0201封装规格）的电阻片切割，还是对切割路径有严格要求的异形切割，均能确保切割尺寸误差控制在极小范围内，有效保障电阻片的一致性，降低后续分选环节的成本。

2. 低应力切割保障产品质量

针对厚膜电阻片陶瓷基底脆性大、电阻层易受损的特点，博捷芯精密划片机配备自适应压力调节系统及高速主轴组件。主轴转速可实现5000-60000rpm无级可调，结合专用金刚石切割刀轮，能够以平稳的切割力和高速切削速度完成切割，最大限度降低切割过程中产生的机械应力，将崩边尺寸控制在≤2μm，避免电阻层出现裂纹或脱落，保障电阻片的电阻值稳定性（电阻值波动范围可控制在±1%以内）。

3. 高效稳定的批量加工能力

设备搭载全自动上下料系统，支持单批次最大50片基板的连续加工，配合高速切割流程（单片100mm×100mm基板切割效率较传统设备提升30%以上），可满足大规模量产需求。同时，设备配备实时监测系统，能够对切割过程中的刀轮磨损、切割深度等关键参数进行动态监测，一旦出现异常立即报警并暂停加工，有效降低不良品率，保障批量生产的稳定性。

4. 灵活的工艺适配性

厚膜电阻片的规格多样，包括不同的基底尺寸、电阻层厚度及切割图形要求。博捷芯精密划片机支持自定义切割路径编程，配备高清CCD视觉定位系统，可自动识别基板上的定位标记，实现不同规格产品的快速换型调整，换型时间≤10分钟，极大提升了生产的灵活性，适配多品种、小批量的生产需求。

三、具体应用流程与工艺参数

1. 前期准备阶段

首先对厚膜电阻基板进行预处理，清除表面的粉尘、油污等杂质，避免切割过程中杂质影响切割精度或造成刀轮磨损。随后将基板固定在专用真空吸附工作台上，工作台采用蜂窝状结构设计，确保吸附力均匀，防止基板在切割过程中发生位移。

2. 参数设置与定位校准

根据厚膜电阻片的设计尺寸（如长度、宽度、切割深度）及材质特性，通过设备控制系统设置参数：主轴转速通常设定为30000-45000rpm（针对陶瓷基底厚膜电阻片），切割速度50-100mm/s，切割深度根据基板厚度精准控制（确保切断基底且不损伤工作台）。同时，启动CCD视觉定位系统，对基板上的基准标记进行识别，完成定位校准，确保切割路径与设计图纸完全吻合。

3. 切割执行与实时监测

参数确认后，设备自动启动切割流程，高速旋转的金刚石刀轮沿预设路径进行切割。切割过程中，实时监测系统同步采集刀轮压力、切割深度、主轴温度等数据，若发现刀轮磨损导致切割精度下降（如崩边尺寸超过阈值），系统会自动提示更换刀轮；若出现基板位移等异常情况，立即暂停切割，保障生产安全。

4. 后续处理与质量检测

切割完成后，全自动上下料系统将切割后的电阻片送入清洗环节，清除切割产生的粉尘。随后通过高精度检测设备（如光学显微镜、电阻值测试仪）对电阻片的尺寸精度、外观质量及电阻值进行检测，合格产品进入下一工序，不合格产品进行标记并分析原因，为工艺参数优化提供数据支持。

四、应用效果与行业价值

博捷芯精密划片机在厚膜电阻片切割中的应用，取得了显著的应用效果：产品良率从传统设备的85%-90%提升至99.5%以上；切割精度控制在±5μm以内，满足高端电子设备对厚膜电阻片的高精度需求；单批次生产效率提升30%以上，有效降低了单位生产成本。

从行业价值来看，该应用不仅推动了厚膜电阻片生产工艺的升级，提升了国内电子元件制造的核心竞争力，还为其他脆性材料（如陶瓷基板、半导体芯片）的精密切割提供了可借鉴的解决方案，助力电子制造行业向高精度、高效率、高稳定性的方向发展。

五、未来应用展望

随着电子设备向小型化、高密度、高可靠性方向发展，厚膜电阻片的尺寸将进一步缩小，对切割精度的要求也将更高。博捷芯精密划片机将持续迭代升级，一方面优化视觉定位系统，提升对微小基准标记的识别精度；另一方面开发更细直径的切割刀轮及更高转速的主轴组件，适配更薄、更小尺寸的厚膜电阻片切割需求。同时，结合工业互联网技术，实现设备运行数据的实时上传与分析，为远程运维、工艺优化提供数据支撑，进一步拓展在高端电子制造领域的应用场景。
