汽车充气泵方案设计——充气泵单片机
创始人
2025-11-28 11:36:22
0次
汽车充气泵方案的原理简单，在使用时自动检测胎压压力。当压力小于设定值时，电机启动，将压缩气体经由进气管泵吸到车胎内。当充气泵达到设定的轮胎气体压力值上限时，关闭电机。
汽车打气泵由压力传感器及ADC芯片和主控芯片等相关元器件组成。汽车打气泵方案功能参数如下：

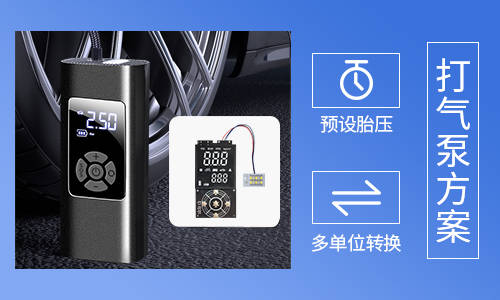

西城微推出的智能汽车打气泵方案，充气泵单片机使用SIC8833，是一个8位RISC架构的高性能单片机，集成了24Bit高精度ADC和LCD/LED显示模块。内部集成8k*16Bits的MTP程序存储器，对精度的显示有明显的优势。主要功能如下：
1.充电：TYPE-C充电口，输入电压5V，充电时红灯亮，充满绿灯亮，自带充电管理；
2.分辨率：0.5PSI；压力测量范围3-150PSI；最小设定压力值不能低于3PSI
3.自带充电管理，线路板带过充，过放，过流保护功能；带温度过高保护功能
智能汽车打气泵方案按键功能设定：
1.5个按键，分别是+，-，U，模式，电源，
2.电源键：长按3S开机/关机；短按打气/停止打气；
3.+/-键：短按设定压力值，压力值按1PSI增加或递减；长按+/-键，数字快速增加或递减
4.U键：短按单位转换，长按两秒打开照明灯，再长按2S关闭照明灯；
5.模式键：有5种模式，短按5种模式来回切换；
A.自行车模式：30-65PSI，默认45PSI；
B.摩托车模式：1.8-3.0bar，默认2.4BAR；
C.汽车模式:1.8-3.5，默认2.5BAR；
D.球类模式：4-16psi，默认8PSI，
E.用户自定义模式（开机默认）
F.电池电量在70%以上时，显示绿灯；电池电量在30-70%时，橙色指示灯点亮；电池电量在10-30%时，红色指示灯闪烁；电池电量在10%以下时，显示LO后关机。
