一、引言：两种导电机制的本质分野

在功率电子与信号处理领域，MOSFET根据栅极电压对导电沟道的控制能力，划分为增强型（Enhancement Mode）与耗尽型（Depletion Mode）两大类别。这一分类并非简单的参数差异，而是根植于半导体物理机制、器件结构设计及应用场景的根本性区隔。增强型MOS管在零栅压时处于关断状态，需施加正向栅压才形成导电沟道；耗尽型则恰好相反，零栅压时已存在导电沟道，必须施加反向栅压方能关断。这种"常态"与"非常态"的导电特性，决定了二者在电路设计中的互补角色与技术价值。本文将从物理结构、工作原理、特性曲线、应用场景四个维度，系统揭示两种器件的本质区别与选型逻辑。

二、物理结构差异：沟道预置的根本性设计

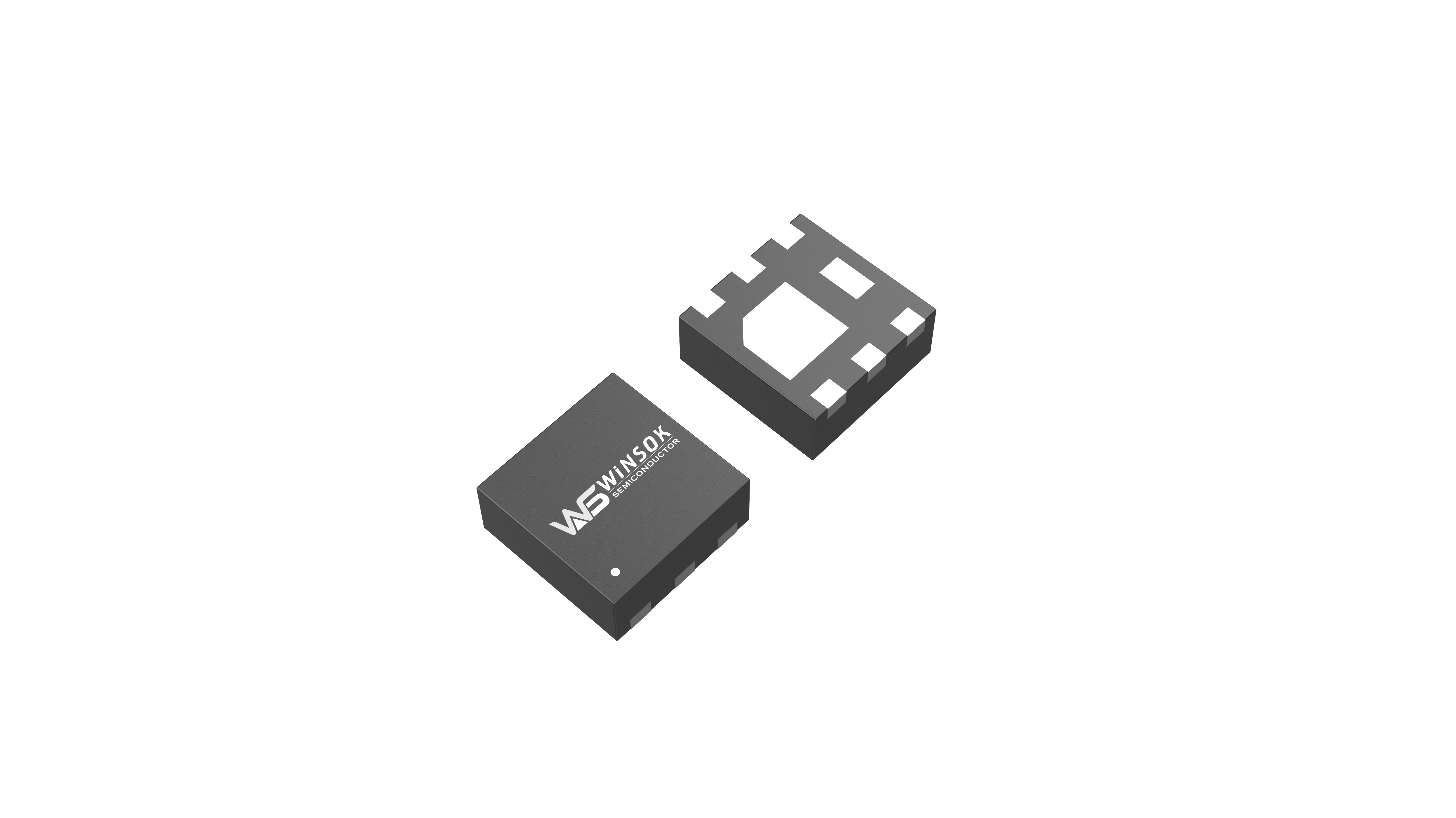

2.1 增强型MOS管的结构特征

增强型MOSFET的衬底与源漏区之间不存在原始导电沟道。以N沟道增强型为例，在P型衬底上通过扩散或离子注入形成两个高掺杂N+区作为源极与漏极，两者之间由P型衬底隔开。栅极氧化层（通常为50-100纳米厚度的SiO₂）覆盖在源漏区间隙上方，氧化层上沉积金属或多晶硅栅极。由于衬底为P型，电子浓度极低，零栅压时源漏间相当于背靠背的二极管，电阻高达兆欧级，器件自然关断。

沟道的形成依赖于栅极电场效应。当栅源极间施加正电压时，正电荷在栅极积聚，通过氧化层电容耦合，在P型衬底表面感应出负电荷，形成电子反型层。当栅压超过阈值电压（V_th，通常为2-4V），反型层浓度足够高，连通源漏N+区，形成导电沟道。沟道深度与载流子浓度随栅压增强而增加，导电能力"增强"，故得此名。

2.2 耗尽型MOS管的结构特征

耗尽型MOSFET的最大区别在于沟道的预置存在。制造过程中，在栅极氧化层下方的衬底表面，通过离子注入工艺预先掺杂一层薄的N型或P型导电层，形成原始沟道。以N沟道耗尽型为例，即使在零栅压下，源漏之间已存在N型导电层，载流子浓度足以支持电流通过，器件天然导通。

栅极电压的作用不再是"创建"沟道，而是"控制"沟道的宽窄与导电能力。施加负栅压时，电场排斥沟道中的电子，载流子耗尽，沟道变窄，电阻增大；当负栅压达到夹断电压（V_p，通常为-2V至-5V）时，沟道完全耗尽，器件关断。施加正栅压则进一步增强沟道导电能力，这与增强型的工作模式部分重叠。

耗尽型器件的制造工艺更为复杂，需精确控制离子注入剂量与能量，确保沟道掺杂浓度既保证零栅压下可靠导通，又不至于因浓度过高导致夹断电压绝对值过大，增加驱动难度。

三、工作原理与特性曲线对比

3.1 转移特性差异

转移特性曲线（I_D-V_GS）最能体现二者本质区别。增强型N沟道MOS管的曲线起始于V_GS=0、I_D≈0处，随着V_GS正向增加，电流保持为零直至越过阈值电压V_th，之后电流按平方律迅速上升。曲线呈现明显的"开启"拐点，典型V_th为2-4V。

耗尽型N沟道MOS管的曲线起始于V_GS=0、I_D=I_DSS（饱和漏极电流）处，表明器件天然导通。随着V_GS向负方向减小，电流逐渐降低，在夹断电压V_p处电流趋近零。V_GS为正时，电流继续增大，超过I_DSS。曲线呈现"双向可调"特性，无明确拐点，工作区域覆盖负栅压至正栅压。

这种差异直接决定了驱动电路设计。增强型驱动仅需单极性正电源，而耗尽型驱动需双极性电源以覆盖正负栅压范围，增加了电源复杂度。

3.2 输出特性对比

在输出特性曲线族（I_D-V_DS）中，增强型器件在V_GS

放大区跨导g_m特性也有差异。增强型的g_m在V_GS接近V_th时较小，随栅压增加而增大，线性度较差。耗尽型在零栅压附近g_m已较大且相对恒定，小信号放大时线性度更优，这一特性使其在模拟前置放大器中独具优势。

3.3 栅极电荷与驱动特性

增强型MOS管的栅极电荷Qg集中在正栅压区间，从0V充电至10V所需电荷约50-100纳库仑。耗尽型因需驱动至负电压，Qg需计算从正电压到负电压的总电荷量，通常比增强型高30-50%，驱动功耗相应增加。

米勒效应方面，耗尽型的米勒平台出现在夹断过程，持续时间长，对驱动吸收能力要求更高。若驱动电路灌电流能力不足，关断过程易受米勒效应拖累，延长关断时间，增加损耗。

四、电气参数核心区别

4.1 阈值电压与夹断电压

增强型阈值电压V_th为正，典型值2-4V，且存在较大离散性（±0.5V），这要求驱动电压留有足够裕量，通常选择10-15V以确保充分导通。车规级器件V_th需通过AEC-Q100的严格筛选，批次一致性控制在±0.3V以内。

耗尽型夹断电压V_p为负，典型值-2V至-5V。其绝对值越小，关断越容易，但零栅压下沟道不易夹断，漏电流可能超标。V_p的离散性对电路影响极大，若两颗并联管子V_p相差0.5V，关断时电流分配严重不均。因此，耗尽型器件通常需精确匹配或采用源极串联电阻强制均流。

4.2 零栅压漏电流

增强型在V_GS=0时漏电流I_DSS极小，通常为纳安至微安级，在电池供电设备中静态功耗极低。耗尽型零栅压漏电流为I_DSS，可达数十毫安甚至数安培，这在待机功耗敏感应用中是不可接受的。因此，耗尽型不适合需零功耗待机的场景。

4.3 温度系数特性

增强型的V_th具有负温度系数，温度每升高1℃，V_th下降约2-4毫伏。这导致高温下更容易导通，但导通电阻R_DS(on)正温度系数占主导，总体呈现稳定特性。

耗尽型的夹断电压V_p同样具有负温度系数，温度升高时V_p绝对值减小，更容易关断。这一特性可部分补偿R_DS(on)的正温度系数，使跨导温度稳定性略优于增强型。

五、应用场景的互补分工

5.1 增强型MOS管的应用统治

增强型器件适用于所有需要零功耗关断的场景。在开关电源中，增强型作为开关管，零栅压关断确保转换效率；在数字逻辑电路中，作为开关元件构建CMOS反相器，静态功耗仅微瓦级；在电机驱动逆变器中，六个增强型管构成的三相桥，通过PWM控制实现精确换相，零栅压关断提供可靠电气隔离。

特别是在电池管理系统中，增强型MOS管作为充放电开关，零栅压关断时漏电流小于1微安，可确保电池组数月存储不掉电。在负载开关应用中，增强型配合自举电路，可实现高端驱动，简化电源架构。

5.2 耗尽型MOS管的独特价值

耗尽型器件的核心价值在于"常开"特性。在音频功率放大器中，采用N沟道与P沟道耗尽型管构建互补推挽输出级，零偏置时已微导通，可彻底消除交越失真，THD降至0.003%以下，音质纯净度远超增强型方案。

在过流保护电路中，耗尽型管串联在主回路，正常工作时低阻导通，过流时负栅压快速夹断，响应速度达纳秒级，远快于保险丝。在射频前端，耗尽型管作为增益控制器件，通过负栅压精确调节放大倍数，实现AGC自动增益控制。

在模拟开关与多路复用器中，耗尽型管零栅压导通，正栅压进一步降低导通电阻，负栅压关断，单电源供电即可实现双向信号切换，简化电路设计。

六、制造工艺与成本差异

6.1 制造流程复杂度

增强型MOS管工艺成熟，与标准CMOS工艺完全兼容，可通过常规光刻、刻蚀、离子注入、氧化等步骤制造，良率高，成本较低。其沟道由自对准工艺形成，无需额外注入步骤。

耗尽型MOS管需精确的沟道预掺杂工艺，注入剂量偏差±10%将导致V_p偏移±0.5V，严重影响器件性能。制造过程中需增加专用掩膜版，工艺窗口窄，良率通常比增强型低15-20%，成本增加30-50%。

6.2 集成化潜力

在集成电路中，增强型MOS管是CMOS工艺的基石，可大规模集成数亿个晶体管。耗尽型器件因工艺不兼容，难以与增强型集成在同一片上，限制了其在大规模数字电路中的应用，主要用于分立器件或模拟专用芯片。

七、优缺点综合评估

7.1 增强型MOS管优势

静态功耗近似为零，待机能力无与伦比；驱动电路简单，单极性电源即可；工艺成熟，成本低廉；与CMOS工艺完美融合，集成度高；零栅压关断提供绝对安全状态。这些优势使其成为开关电路、数字电路、电池供电设备的不二之选。

缺点在于阈值电压离散性较大，批量应用需筛选；跨导线性度较差，模拟放大失真较大；高频开关时米勒效应显著，需强驱动能力；体二极管反向恢复性能一般，硬开关损耗较大。

7.2 耗尽型MOS管优势

零栅压导通，无需偏置电源即可工作；跨导在零偏附近线性度好，适合小信号放大；夹断特性锐利，适合做模拟开关与增益控制；与双极型晶体管特性相似，便于替代传统电路。

缺点在于静态功耗大，不适合待机场景；驱动需双极性电源，增加系统复杂度；零栅压漏电流大，电池应用受限；工艺复杂，成本高，供货渠道少；夹断电压离散性大，并联均流困难。

八、选型决策框架

8.1 按功能需求选择

若应用为开关电路，需零功耗关断，必选增强型。若应用为模拟放大，要求零偏置工作点稳定，可考虑耗尽型。若为过流保护、射频增益控制等需快速关断的常开电路，耗尽型更具优势。

8.2 按电源架构选择

单电源系统只能使用增强型。若系统已有正负双电源（如±12V音频功放），耗尽型可简化偏置电路。在电池供电设备中，即使静态电流1毫安也无法接受，耗尽型被排除。

8.3 按成本与供应链选择

增强型器件型号丰富，从0.1A小信号管到500A功率管，覆盖全电流范围，全球数十家供应商，交期短，价格低。耗尽型型号稀少， mainly局限于音频、射频领域，供应商少，交期长，价格溢价30%以上。对于成本敏感的大规模应用，增强型是唯一可行选择。

8.4 特殊场景交叉应用

在某些高级音频功放中，采用增强型管输入级+耗尽型管输出级的混合架构，兼顾低失真与高效率。在智能功率模块中，增强型作为主开关，耗尽型作为启动或待机电路，实现辅助功能。这种交叉应用需深厚设计经验，但可发挥两类器件各自优势。

九、未来演进方向

增强型MOS管持续向低R_DS(on)、低Qg、高耐压演进，沟槽技术、超结技术、碳化硅材料不断突破性能边界。耗尽型器件则在模拟领域深耕，GaN耗尽型HEMT因天然二维电子气沟道，零栅压下已具备极高电子浓度，在射频功放中展现卓越性能，工作频率突破100GHz。

工艺融合是趋势。通过独立沟道掺杂区，可在同一片上集成增强型与耗尽型器件，构建E/D模式电路，如GaAs射频集成电路中的常见架构。硅基CMOS工艺也在探索耗尽型器件集成，用于低功耗模拟前端。

十、结论

增强型与耗尽型MOS管的区别，本质上是导电沟道"有无"的哲学对立，这一对立衍生出驱动方式、功耗特性、应用场景的全方位差异。增强型以零功耗关断、驱动简洁、成本低廉统治数字与开关世界；耗尽型凭零偏导通、线性优异、关断锐利固守模拟与特殊功能阵地。

选型决策应遵循"默认增强，特需耗尽"原则。99%的应用场景增强型是最佳选择，仅在音频功放、模拟开关、过流保护等需要常开特性的场合，耗尽型方能展现不可替代的价值。设计者需深刻理解二者物理本质，避免将增强型驱动电路简单套用于耗尽型，或忽视耗尽型的静态功耗陷阱。

在功率电子高速发展的今天，碳化硅增强型MOSFET已取代硅IGBT，而氮化镓耗尽型HEMT正引领射频革命。两种模式非但不是对立，反而在宽禁带半导体时代各自演进，共同支撑起从直流到毫米波的全频谱电子应用。
